设备部件 / 工器具 / 等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图AutoCAD,stp,ug,proe/creo图档

图档名称为：等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图，属于设备部件，工器具分类，软件为AutoCAD,stp,ug,proe/creo, 图纸格式为prt,dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

3D视图

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图主视图

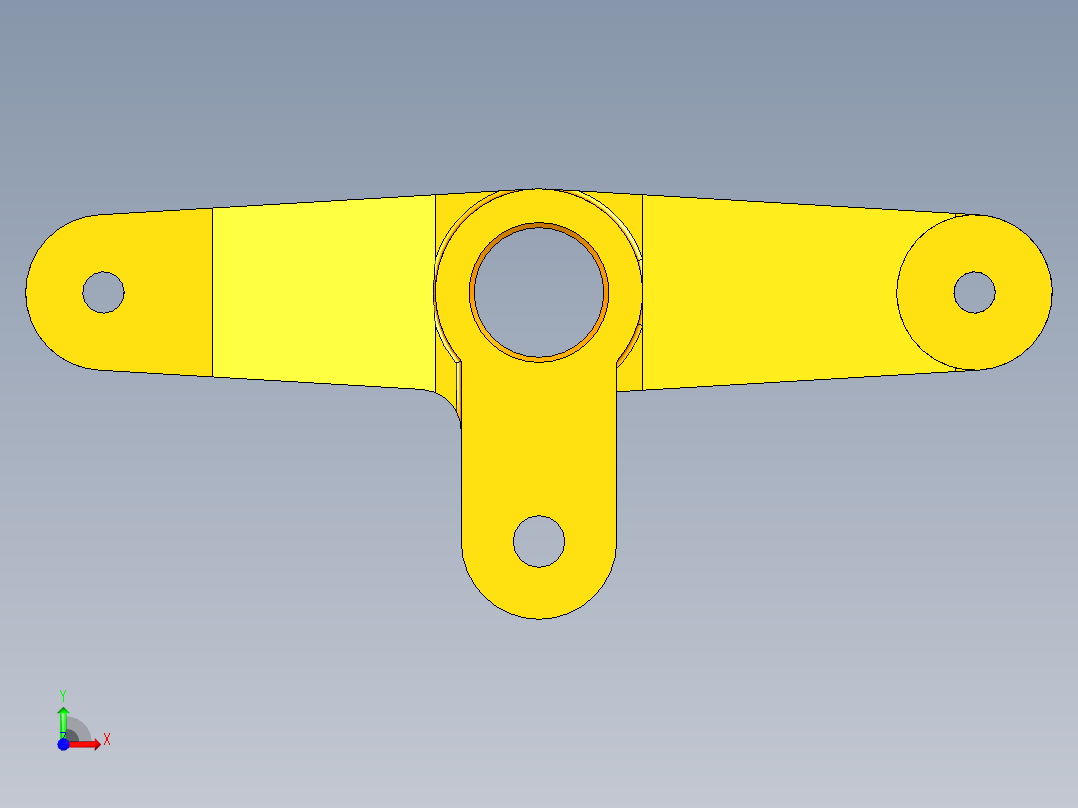

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图前视图

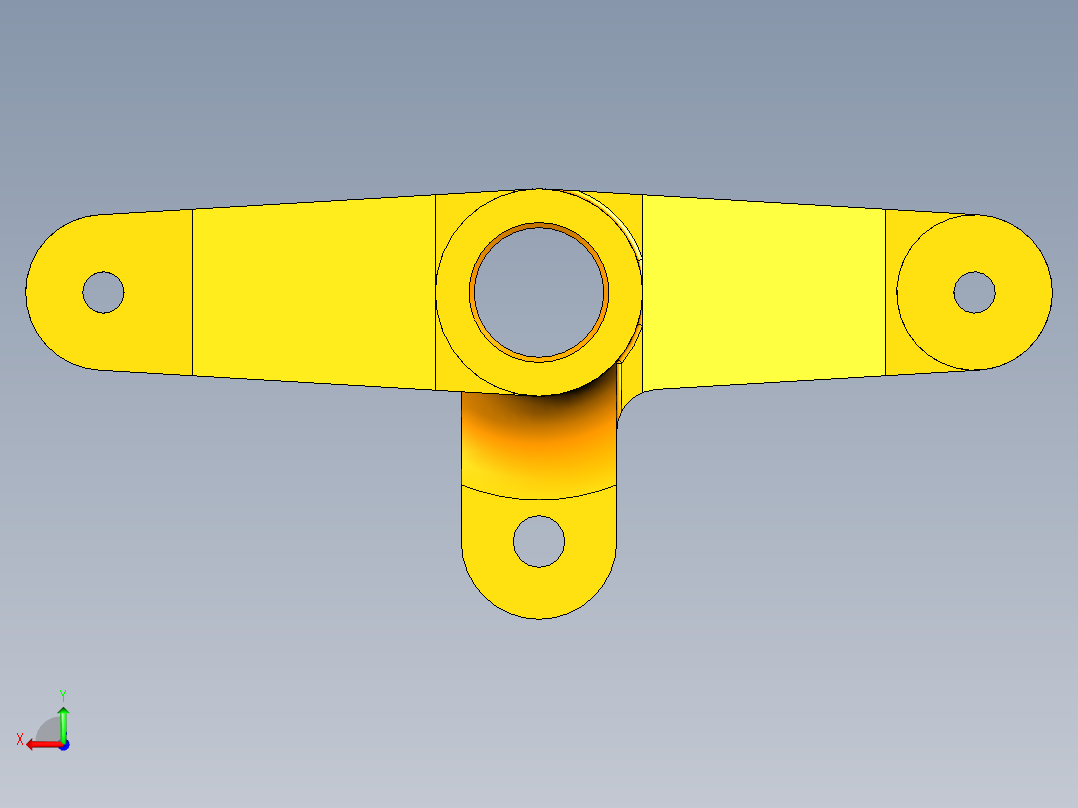

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图后视图

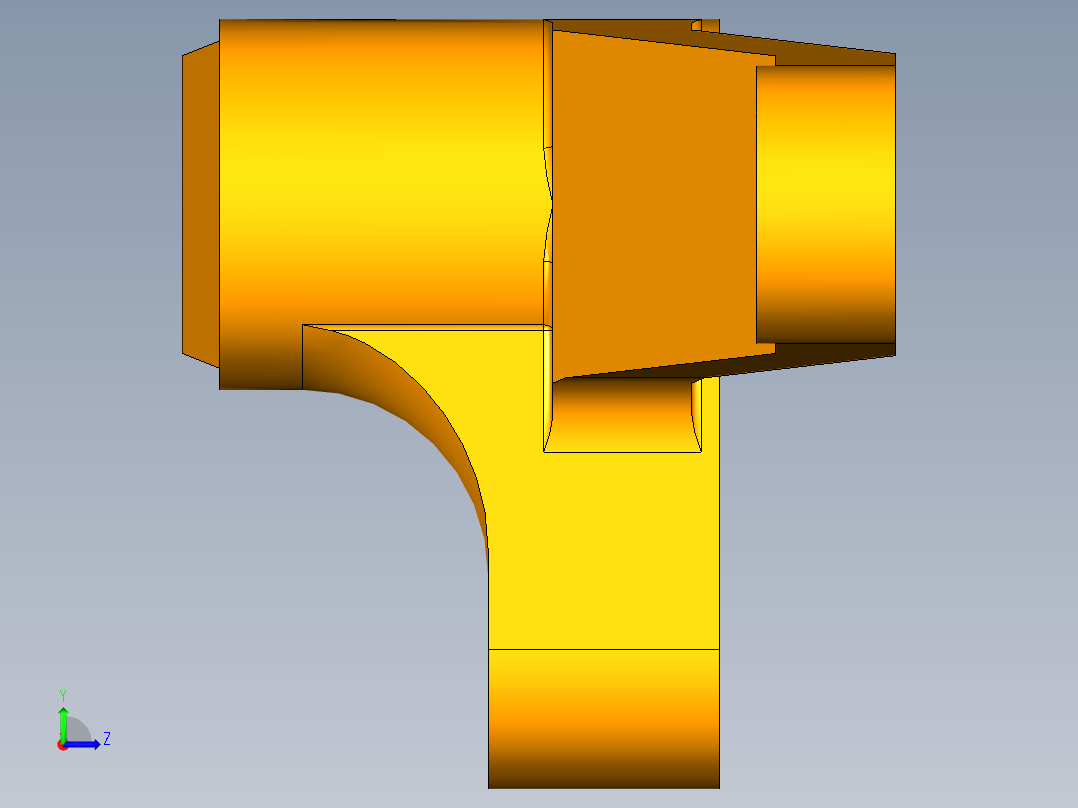

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图左视图

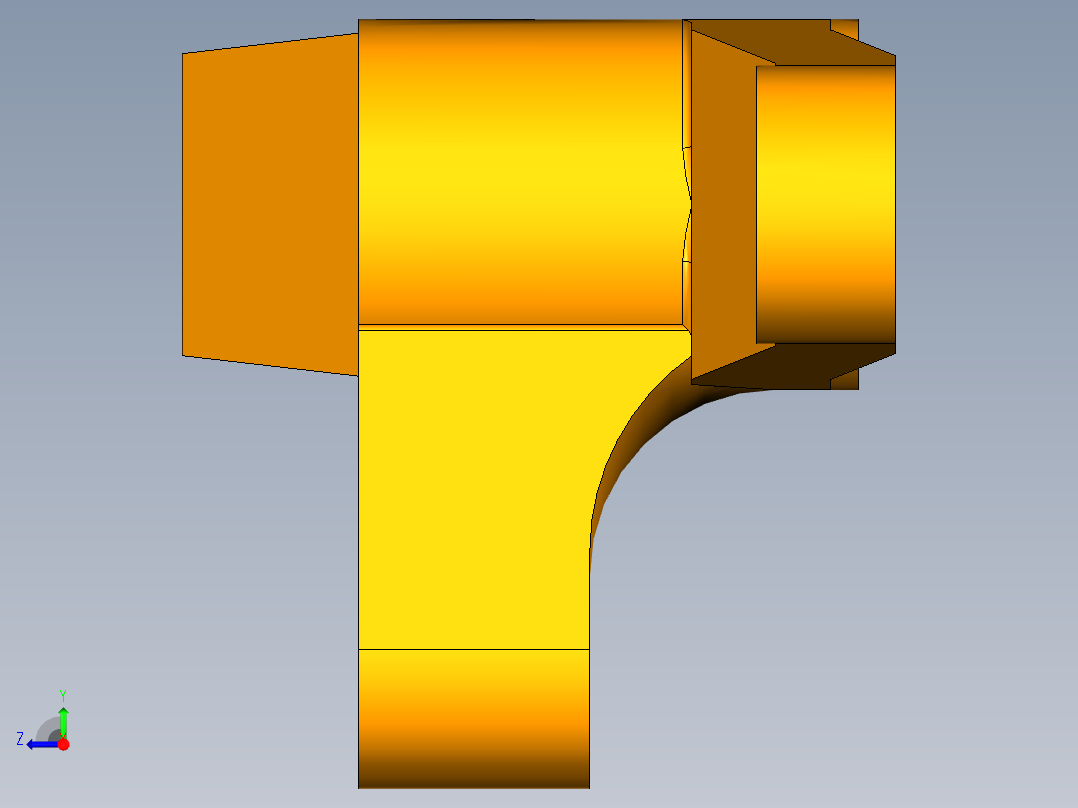

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图右视图

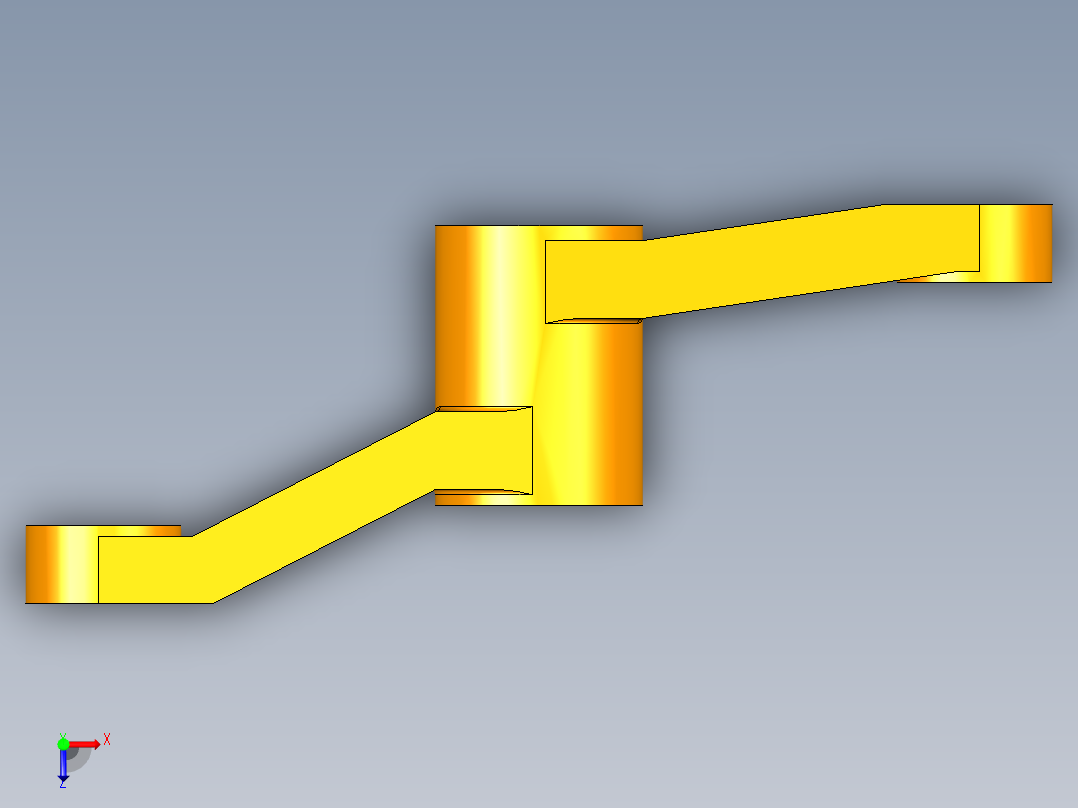

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图俯视图

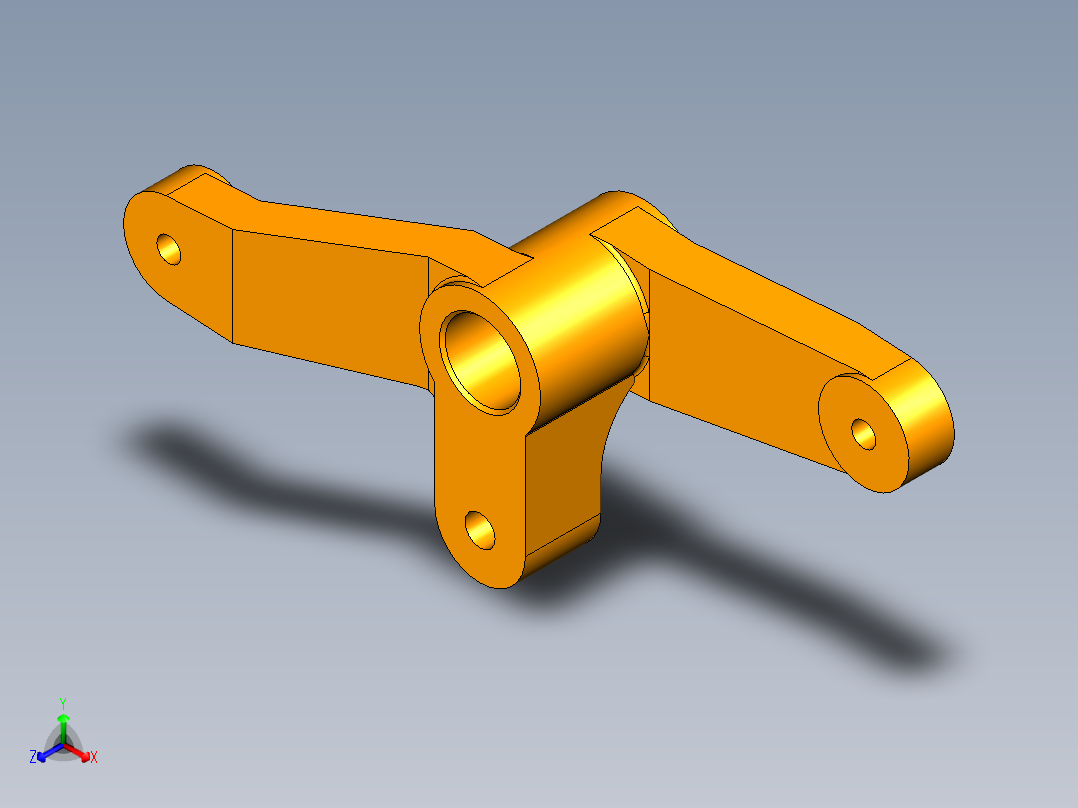

等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图正等轴测图

加入收藏

模型参数

模型ID：10398823

模型大小：5.81M

软件版本： AutoCAD 2004,stp,ug,proe/creo

模型格式：prt,dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-28

图纸介绍：

下载模型

子衿

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1-2.prt.2

93.3 KB

2. 3_2.prt.1

106 KB

3. 5_2.prt.1

102 KB

4. 6_2.prt.2

130 KB

5. 6x30.prt.2

88.3 KB

6. 9_2.prt.1

74.3 KB

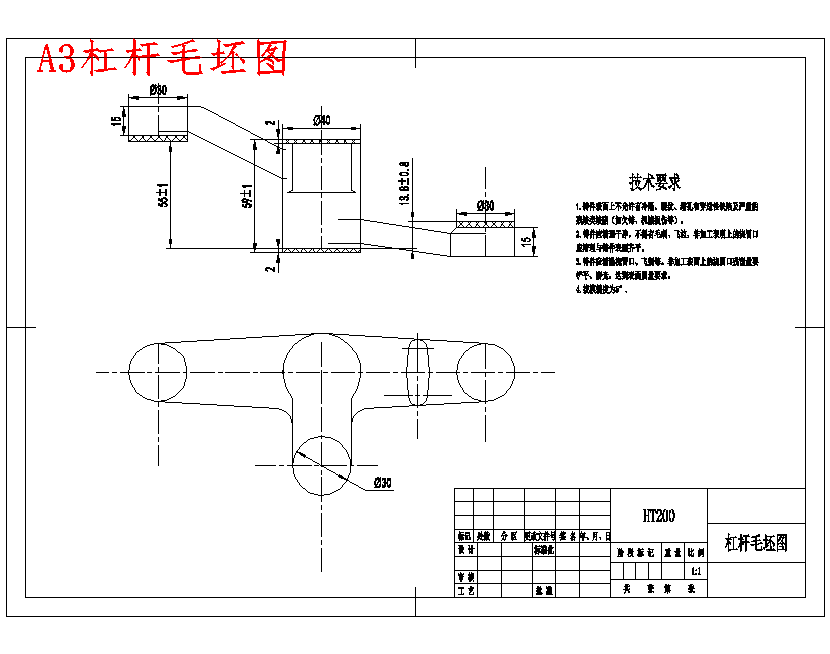

7. A3杠杆毛坯图.dwg

62.6 KB

8. A3杠杆毛坯图.png

13.4 KB

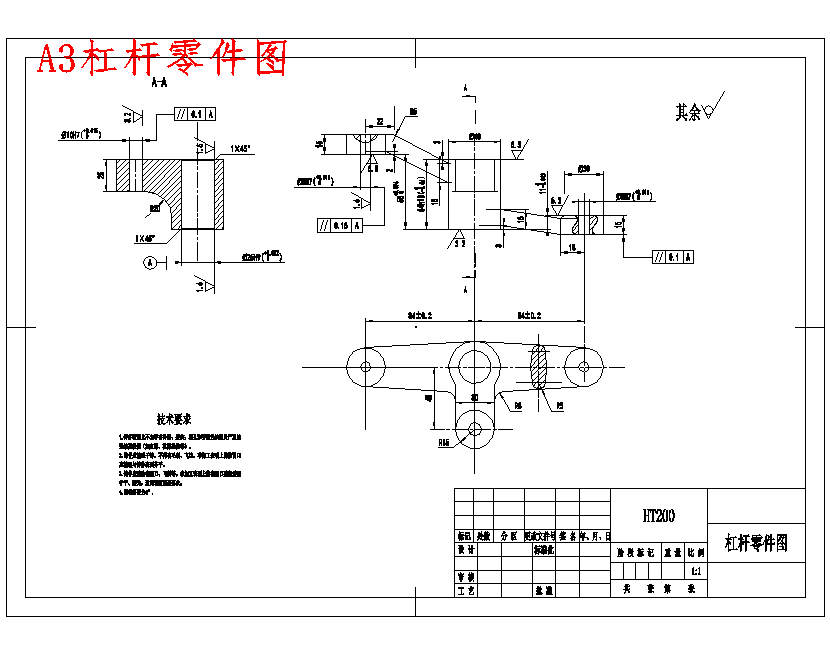

9. A3杠杆零件图.dwg

86.5 KB

10. A3杠杆零件图.png

14.9 KB

11. Y50简介-等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备proe三维4张CAD图.pdf

496 KB

12. asm0001-2.asm.16

696 KB

13. asm0001-2.asm.17

830 KB

14. bashou.prt.1

158 KB

15. gaibain.prt.1

81.4 KB

16. gb-t70_1-2000_m6x25.prt.3

147 KB

17. gongjian2.prt.2

491 KB

18. jiaju.stp

694 KB

19. lingjiantu-UG.prt

432 KB

20. prt0001.prt.1

119 KB

21. prt0002.prt.3

145 KB

22. prt0003.prt.9

320 KB

23. s2d0017.sec.1

6.32 KB

24. s2d0021.sec.1

6.32 KB

25. std.out

110 B

26. trail.txt.1

5.32 KB

27. trail.txt.2

2.48 KB

28. trail.txt.3

16 KB

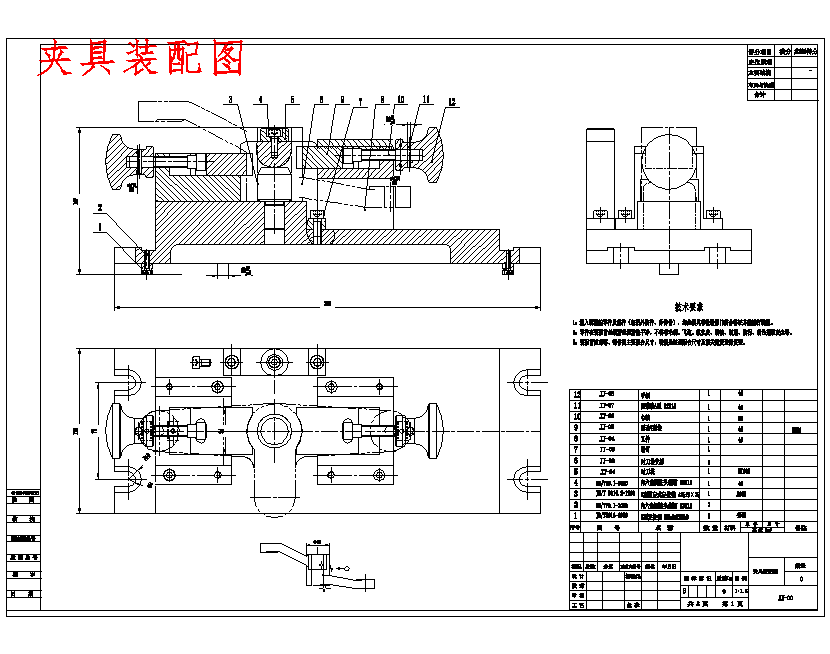

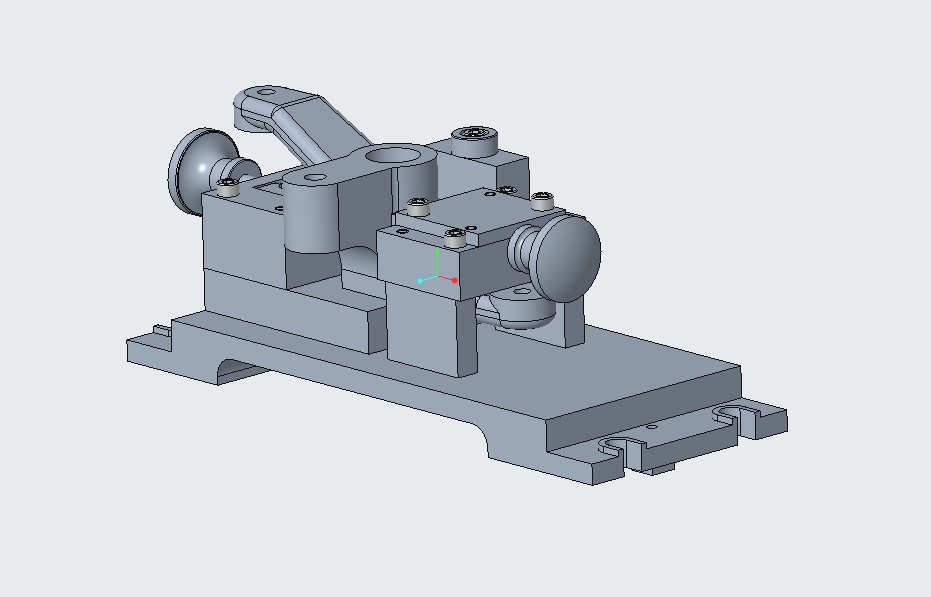

29. 三维夹具装配图.JPG

109 KB

30. 三维夹具装配图.JPG

109 KB

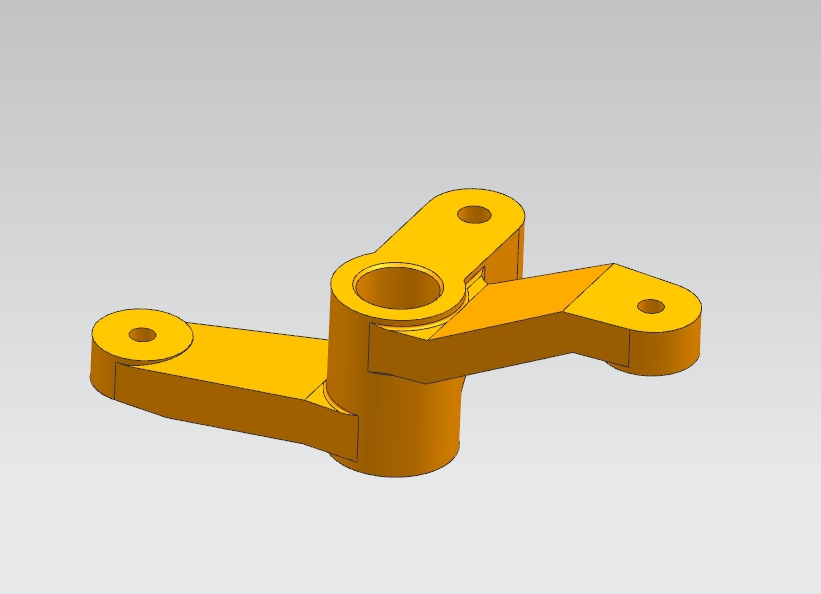

31. 三维零件图.JPG

83.2 KB

32. 三维零件图.JPG

83.2 KB

33. 加工工艺规程设计.doc

219 KB

34. 动画.mpg

1.95 MB

35. 夹具装配图.dwg

174 KB

36. 夹具装配图.png

21.7 KB

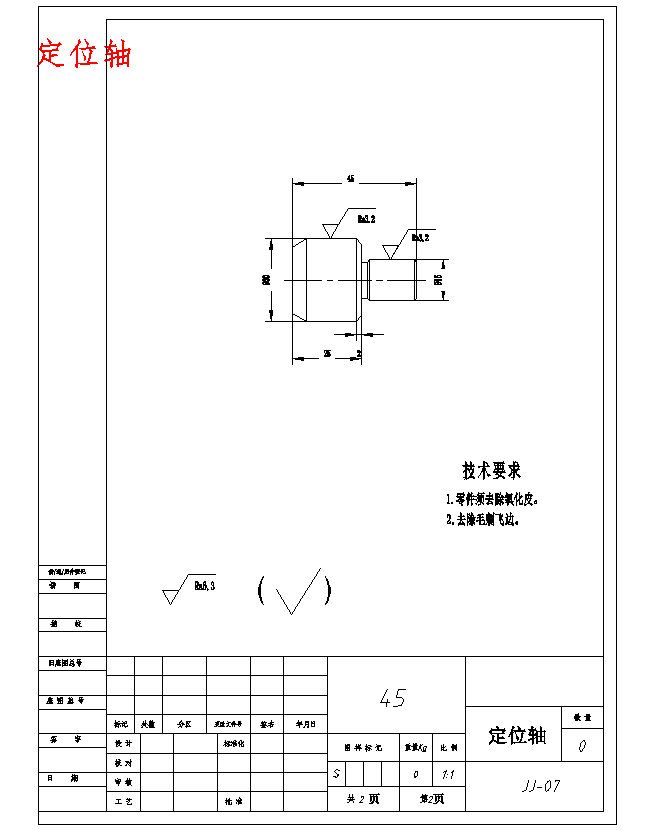

37. 定位轴.DWG

61 KB

38. 定位轴.png

9.83 KB

39. 工艺卡及工序卡.doc

237 KB

40. 工艺规程设计说明书.doc

1020 KB

41. 机械加工工序卡片.doc

367 KB

42. 机械加工工艺过程卡片.doc

72.5 KB

43. 等臂杠杆的机械加工工艺规程及铣Ф40端面夹具设计任务书.doc

30 KB

44. 等臂杠杆的铣Φ40 上平面夹具设计及机械加工工艺装备说明书.doc

514 KB

45. 答辩提问及回答.doc

12 KB

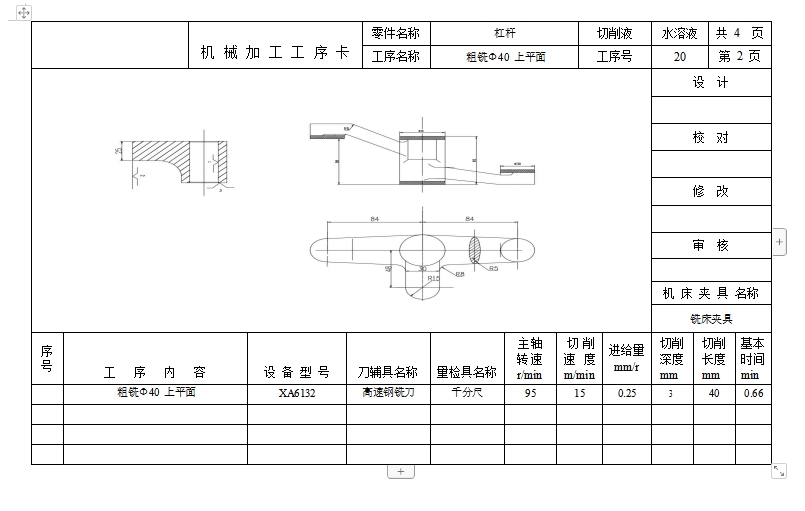

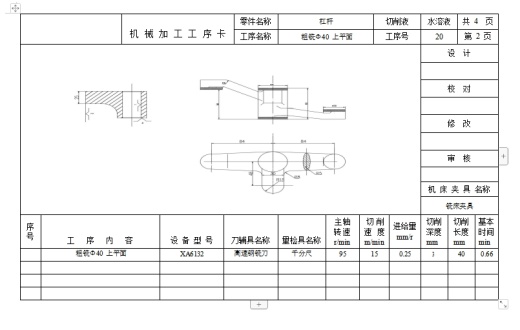

46. 被加工工序卡.JPG

123 KB

47. 被加工工序卡.doc

98.5 KB

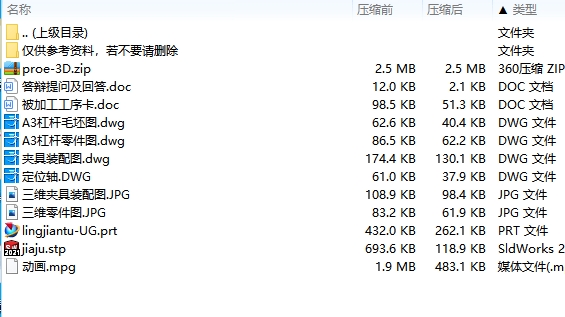

48. 设计所包含文件.jpg

122 KB

49. 铣床杠杆工序卡片.doc

435 KB

50. 铣床杠杆工艺过程卡.doc

48.5 KB

51. 铣床等臂杠杆的机械加工工艺规程设计说明书.doc

182 KB
