车床连杆的铣面夹具设计及机械加工工艺装备含4张CAD图AutoCAD图档
图档名称为：车床连杆的铣面夹具设计及机械加工工艺装备含4张CAD图，属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10402277
模型大小：3.58M
软件版本： AutoCAD 2004
模型格式：pdf,dwg
是否可编辑：可修改，包括参数
上传时间：2026-03-31
图纸介绍：
下载模型
文件列表

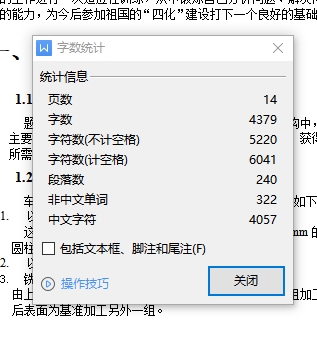

1. 1字数.JPG
68.1 KB

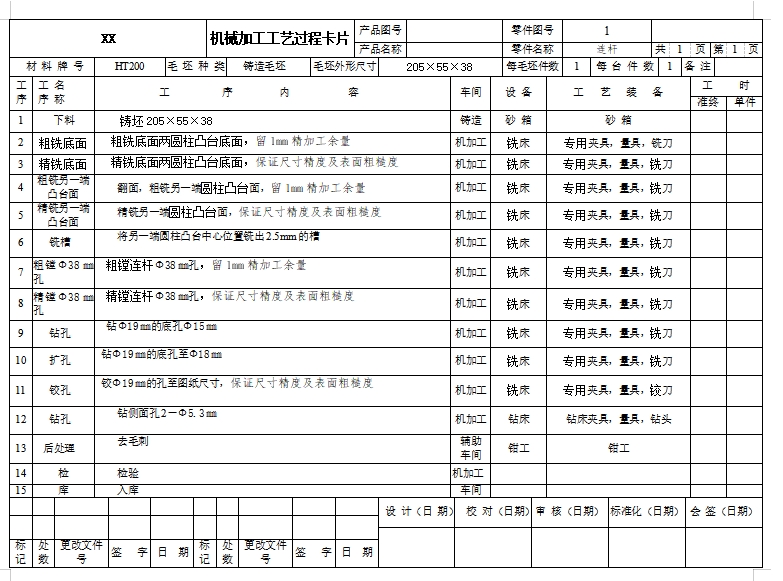

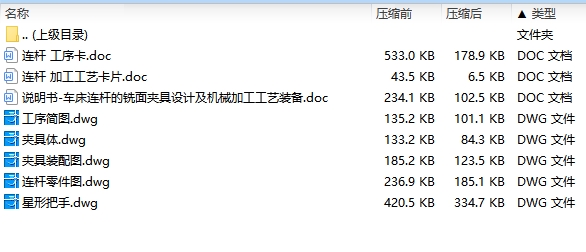

2. 2设计所包含文件.JPG
95.8 KB

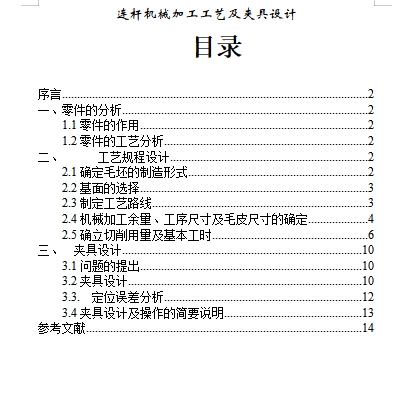

3. 3目录.JPG
107 KB

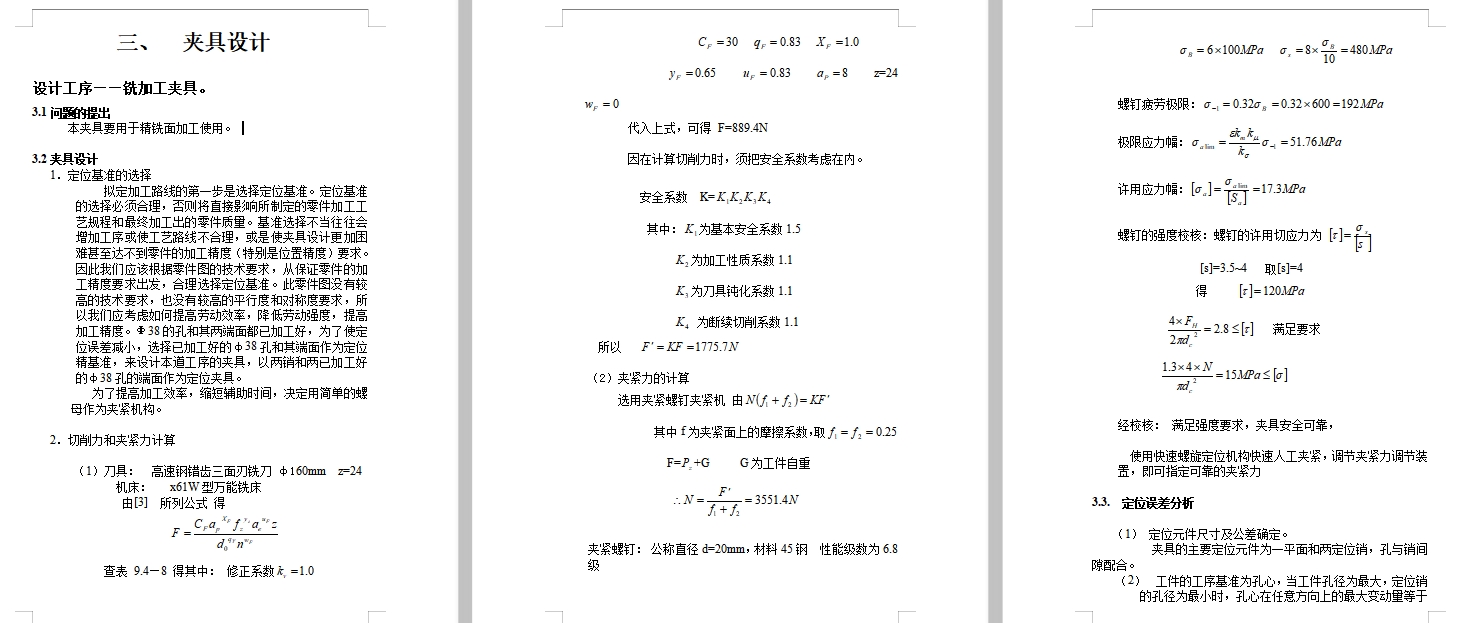

4. 4夹具设计部分.JPG
359 KB

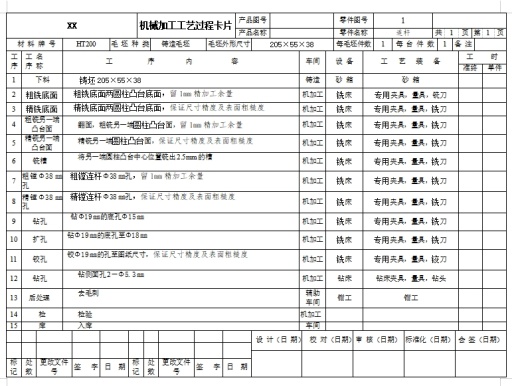

5. 5过程卡.JPG
318 KB

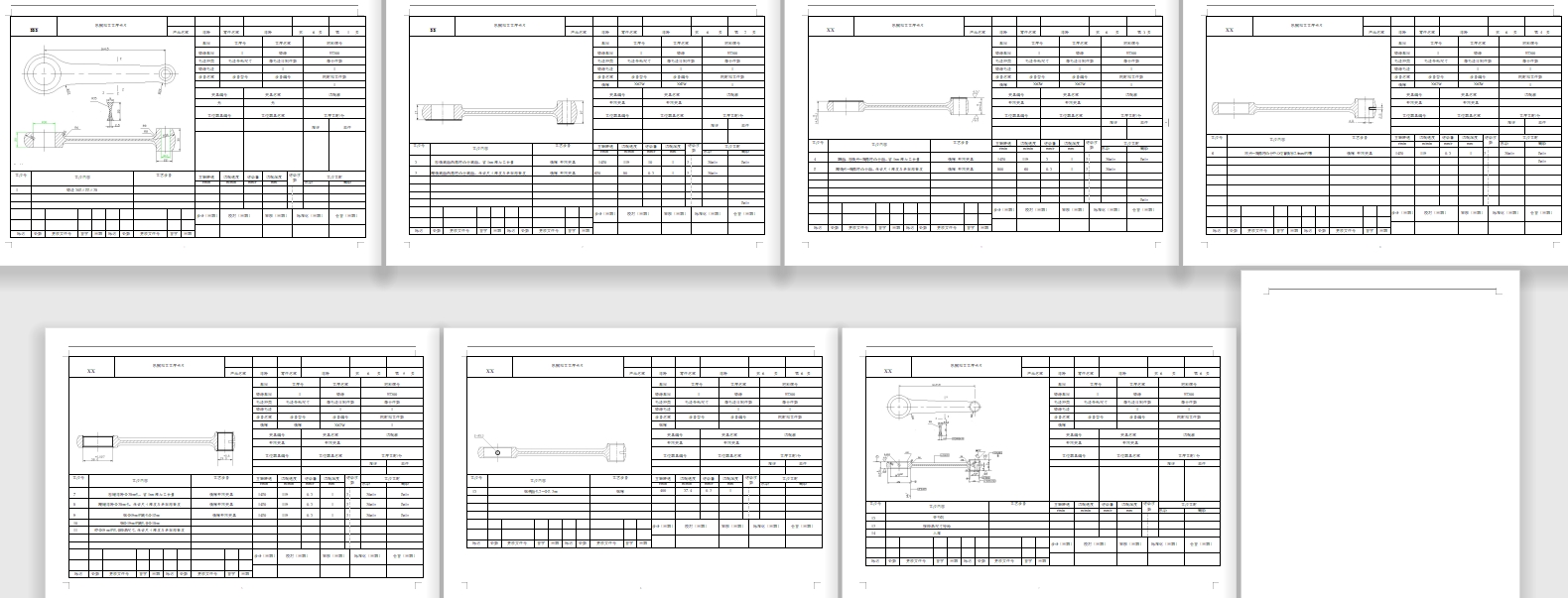

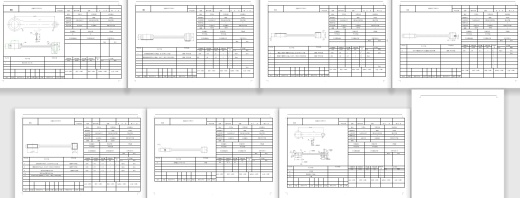

6. 6工序卡.JPG
454 KB
7. C50简介-车床连杆的铣面夹具设计及机械加工工艺装备含4张CAD图.pdf
1.41 MB

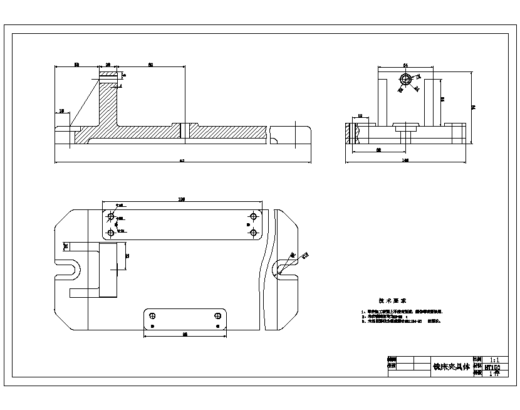

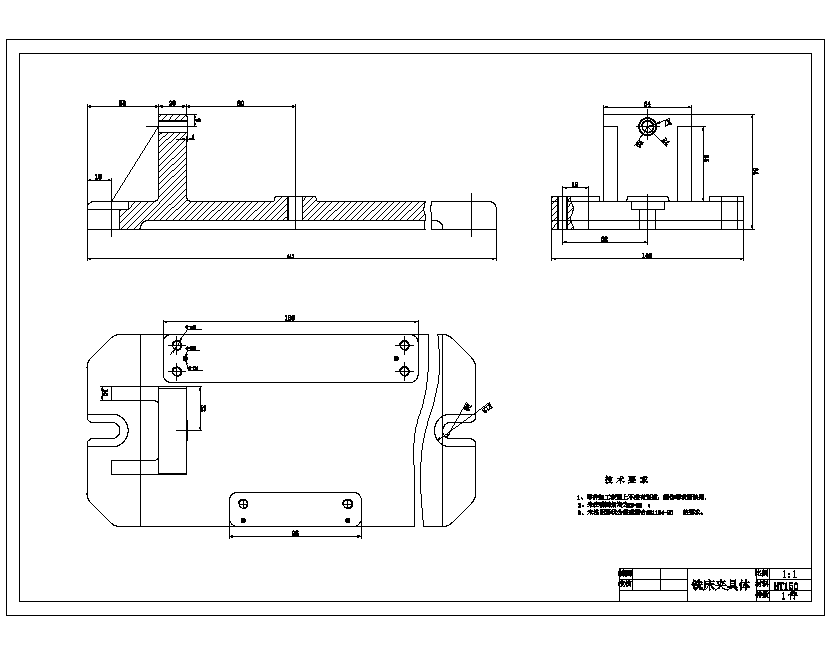

8. 夹具体.dwg
133 KB
9. 夹具体.gif
11.2 KB

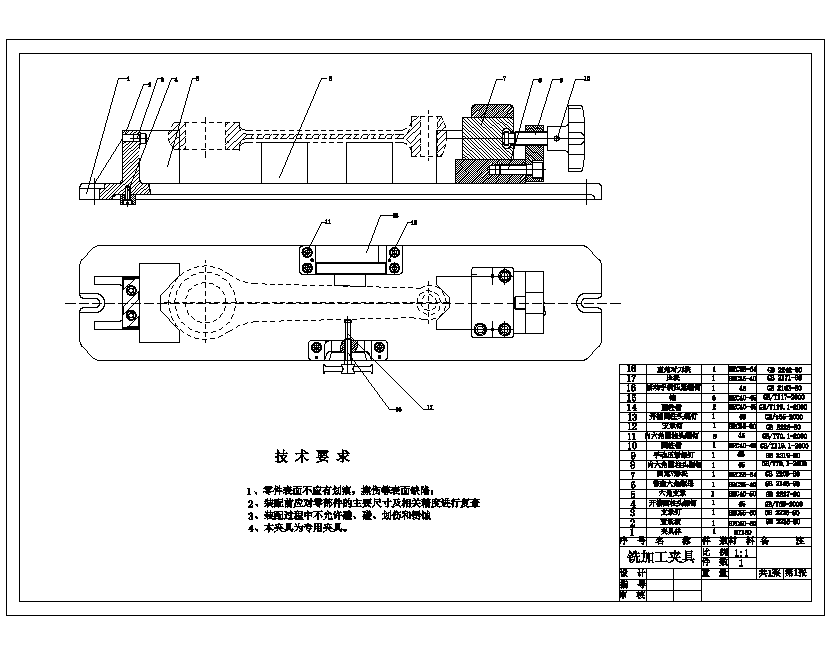

10. 夹具装配图.dwg
185 KB
11. 夹具装配图.gif
16 KB
12. 字数.JPG
68.1 KB
13. 工序简图.dwg
135 KB

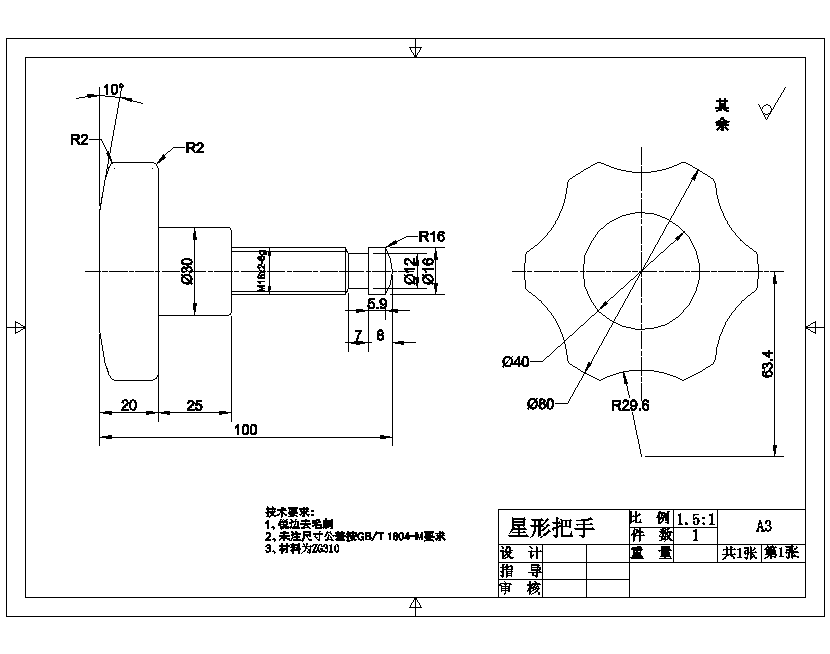

14. 星形把手.dwg
421 KB
15. 星形把手.gif
12.6 KB
16. 说明书-车床连杆的铣面夹具设计及机械加工工艺装备.doc
234 KB
17. 连杆 加工工艺卡片.doc
43.5 KB
18. 连杆 工序卡.doc
533 KB

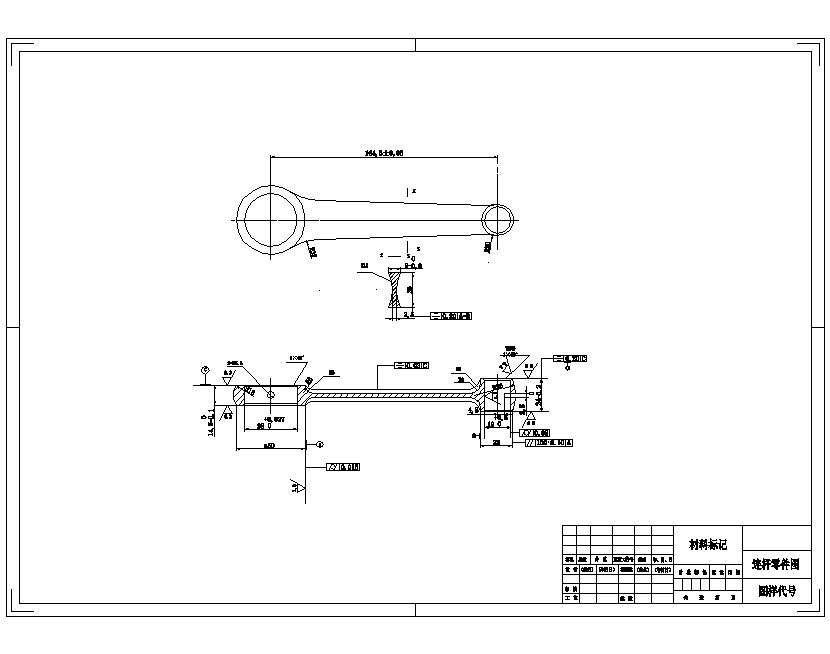

19. 连杆零件图.dwg
237 KB
20. 连杆零件图.gif
9.06 KB
