液压机液压系统及其PLC控制系统设计（CAD+说明书）AutoCAD图档
CAD图档名称为：液压机液压系统及其PLC控制系统设计（CAD+说明书），属于设备部件，液压气动元件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10529307
模型大小：5.3M
软件版本： AutoCAD 2018
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-07-06
图纸介绍：
下载模型
文件列表
1. 1.png
159 KB
2. 10.png
86.7 KB
3. 2.png
321 KB
4. 3.png
232 KB
5. 4.png
130 KB
6. 5.png
32 KB
7. 6.png
40.5 KB
8. 7.png
174 KB
9. 8.png
28.5 KB
10. 9.png
43.4 KB

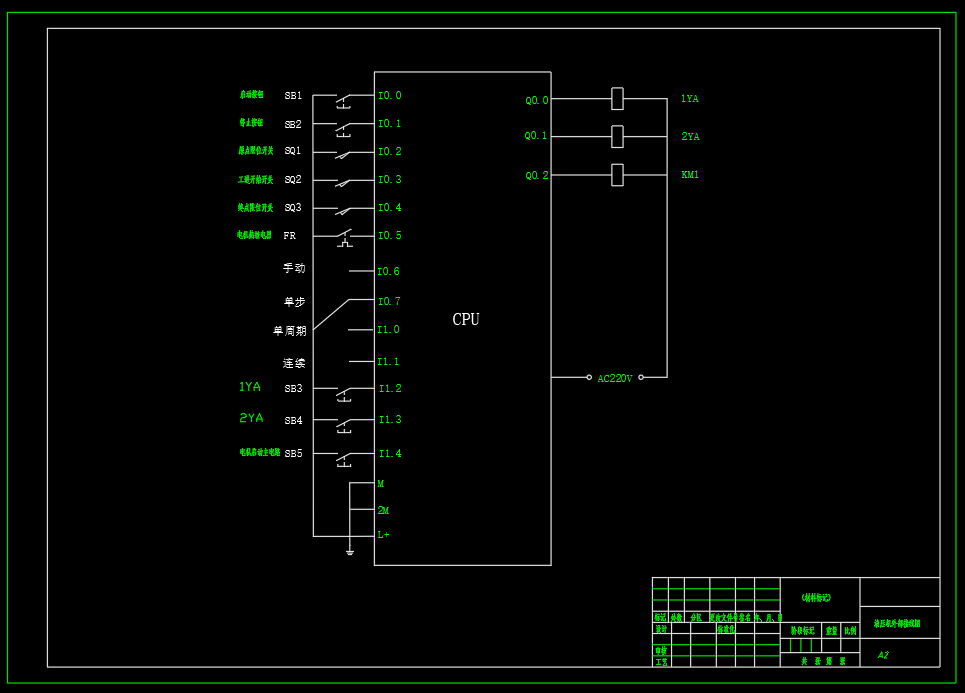

11. 液压机-PLC外部接线图-A2.dwg
122 KB

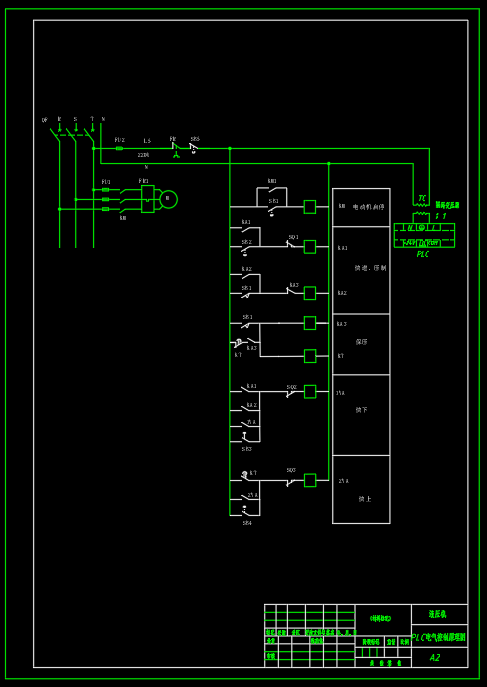

12. 液压机-PLC电气控制原理图-A2.dwg
117 KB

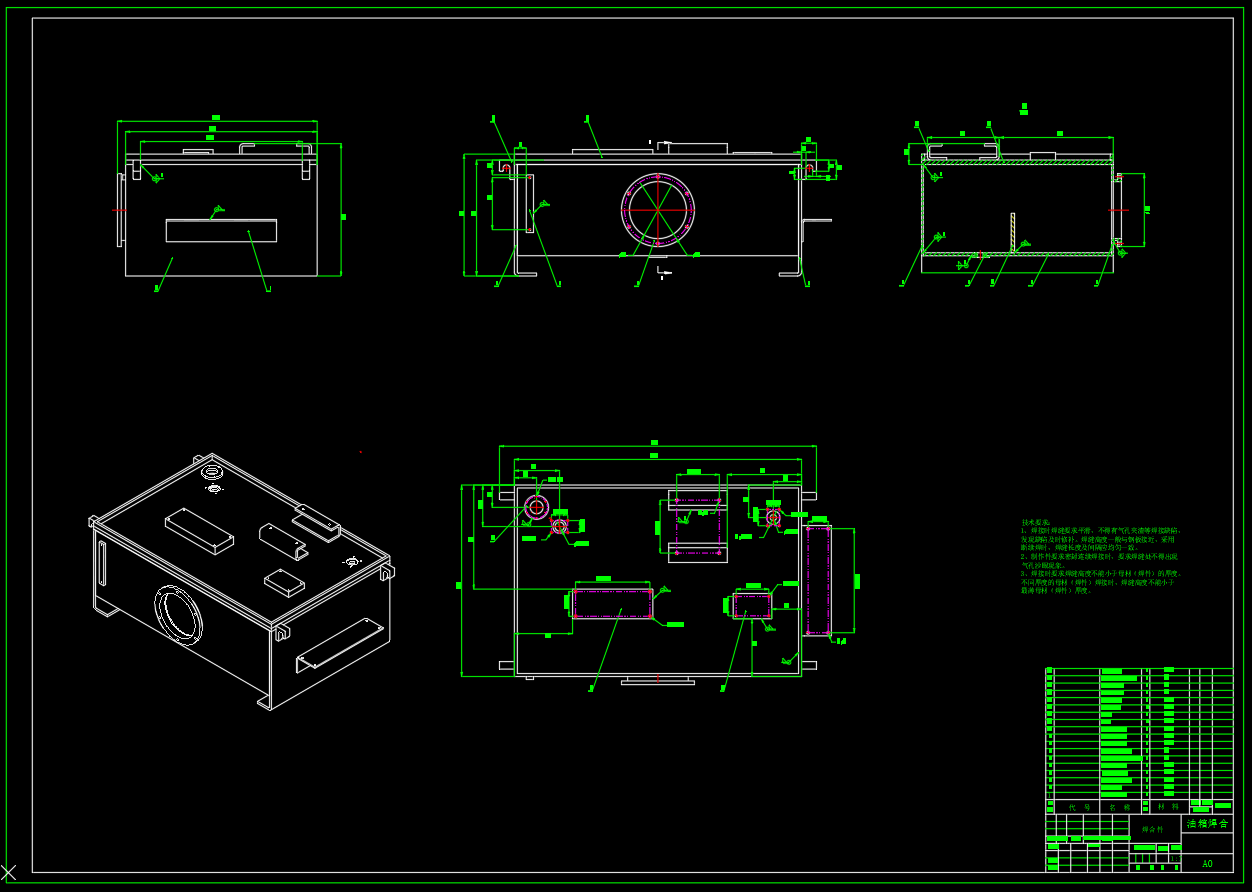

13. 液压机-油箱焊合-A0.dwg
290 KB

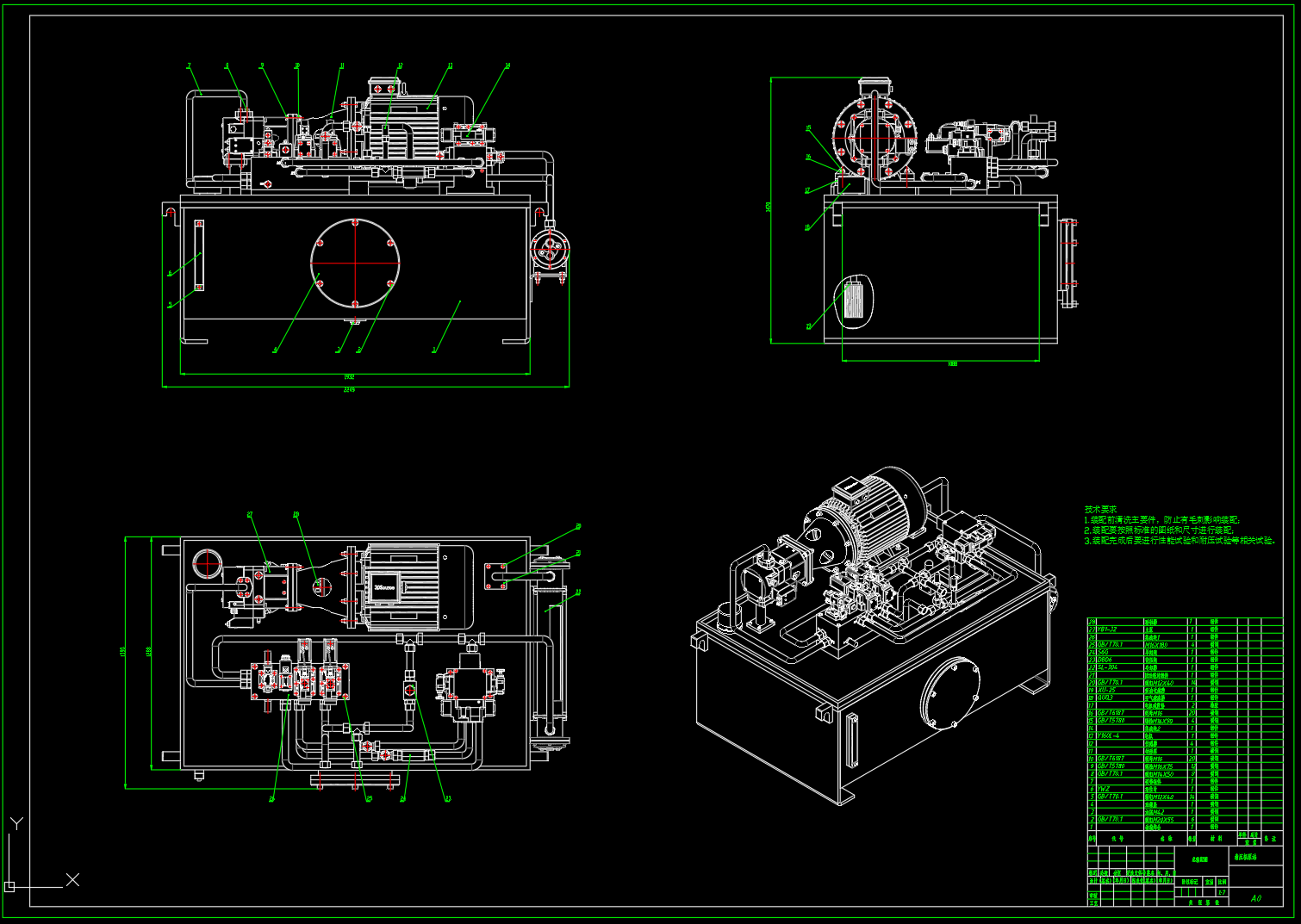

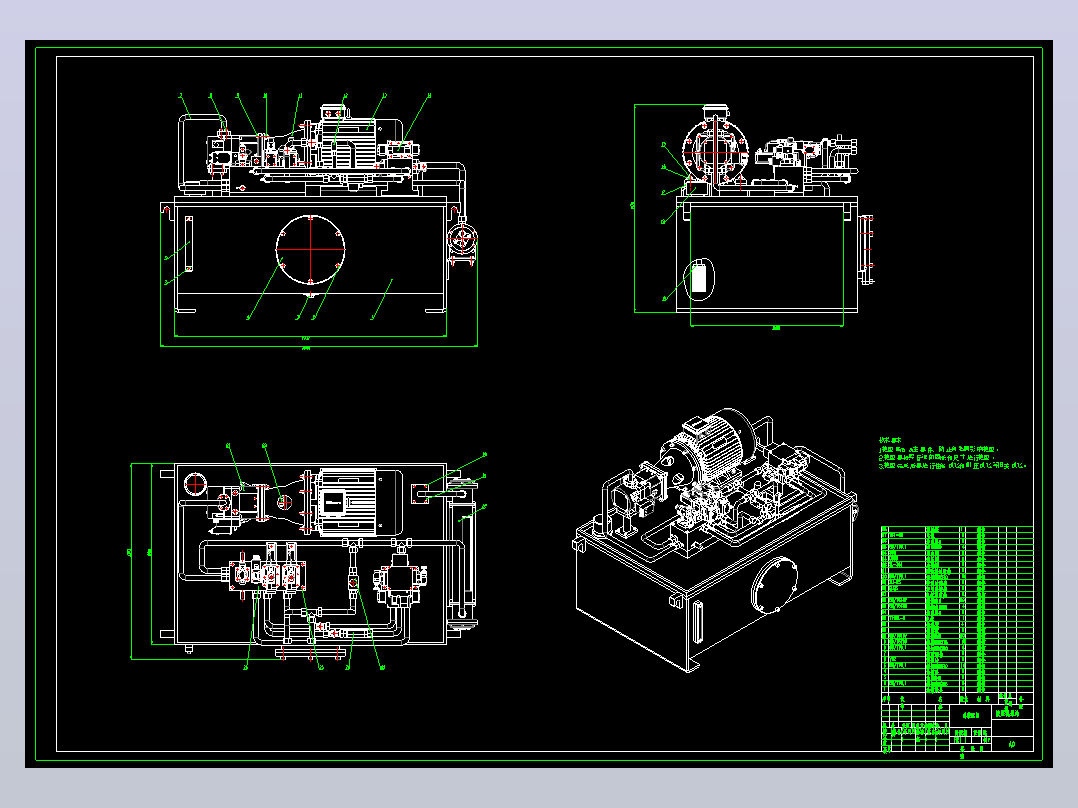

14. 液压机-泵站装配图-A0.dwg
2.42 MB

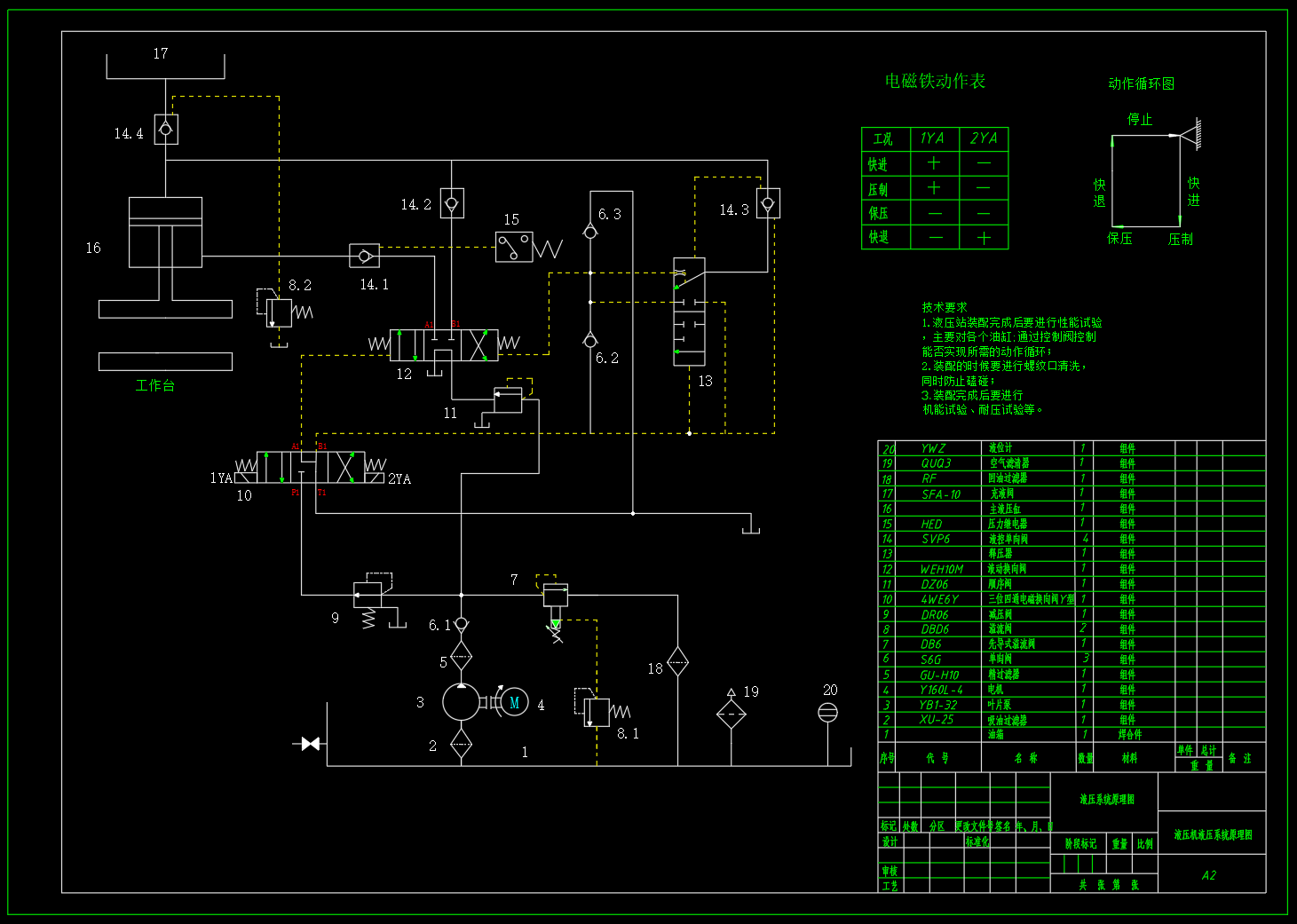

15. 液压机-液压系统原理图-A2.dwg
134 KB

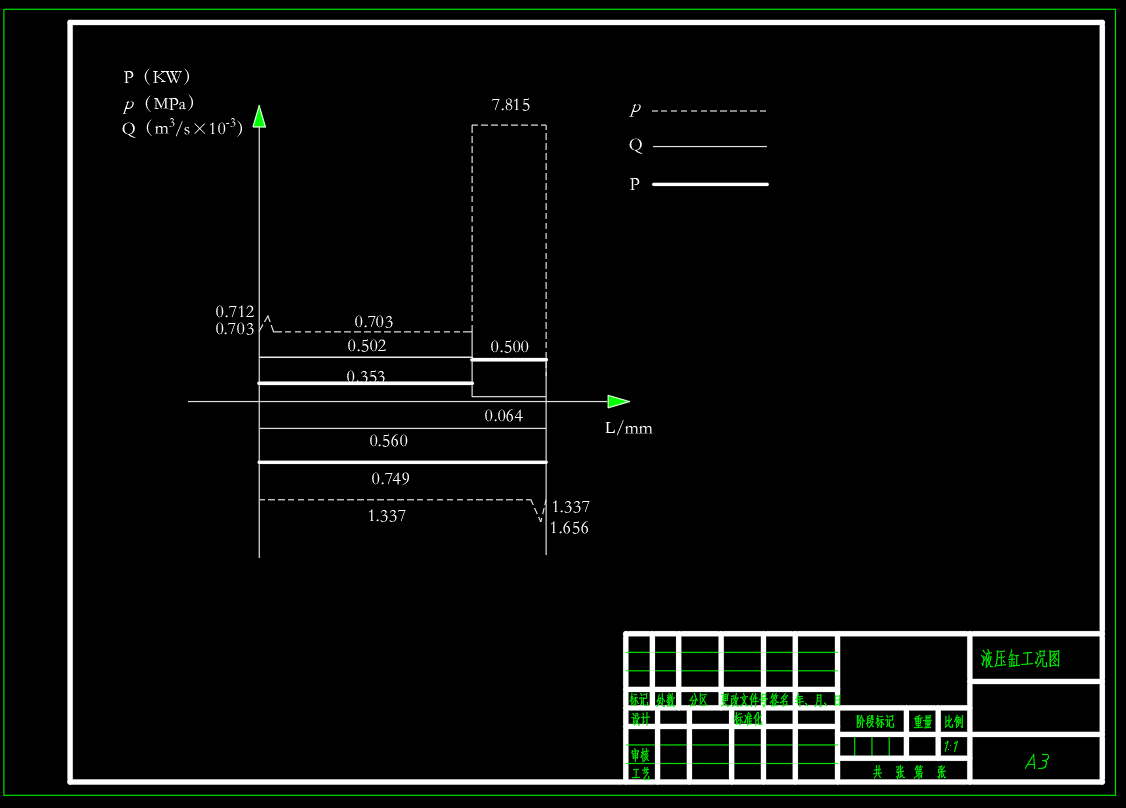

16. 液压机-液压缸工况图-A3.dwg
195 KB

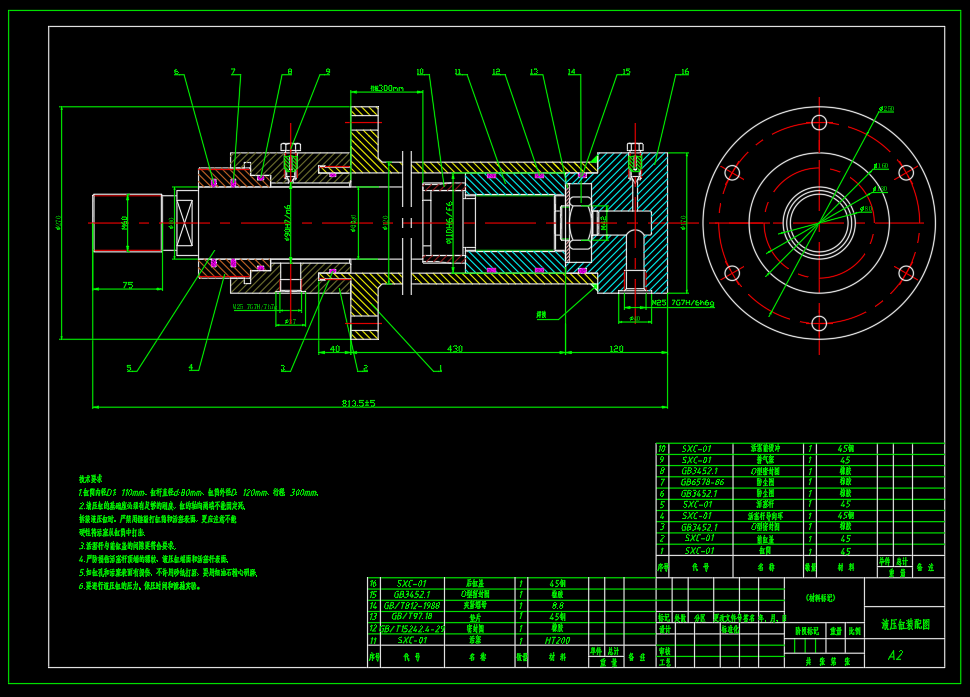

17. 液压机-液压缸装配图-A2.dwg
711 KB
18. 液压机-电磁铁动作表-A4.dwg
76.8 KB

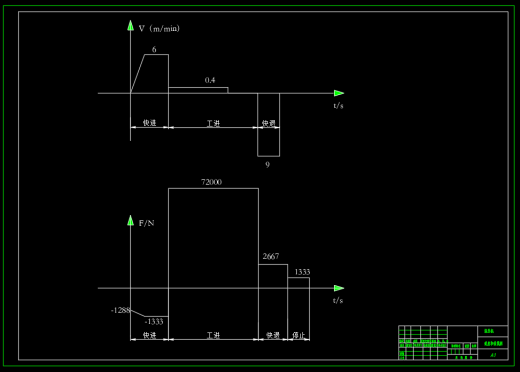

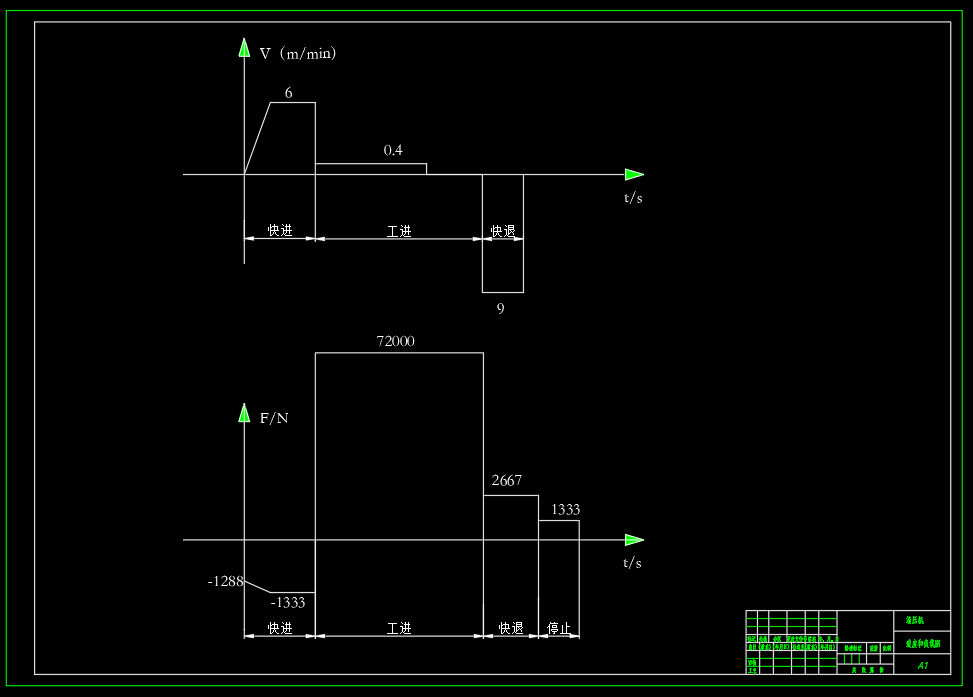

19. 液压机-负载图和速度图-A1.dwg
154 KB

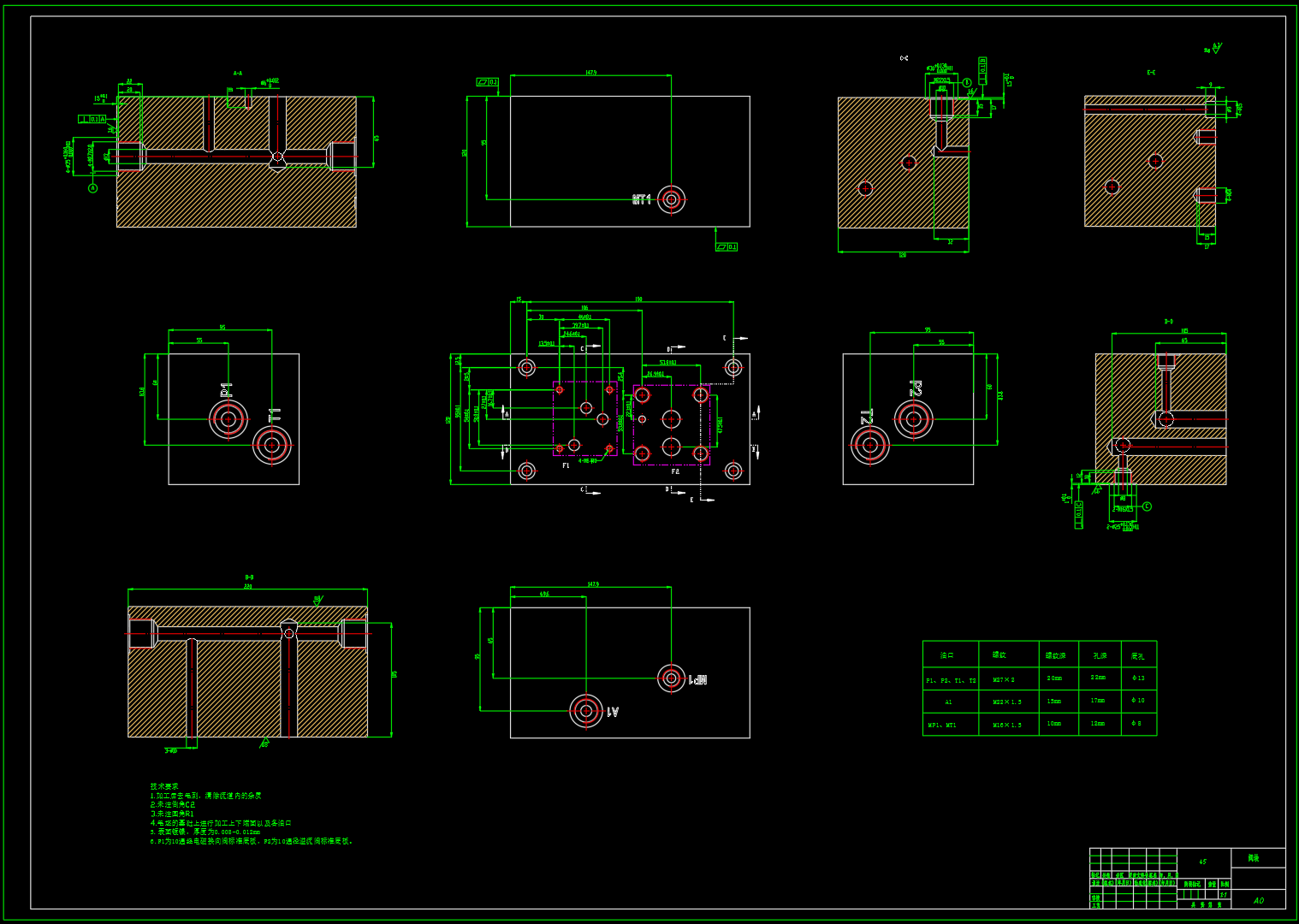

20. 液压机-阀块-A0.dwg
159 KB

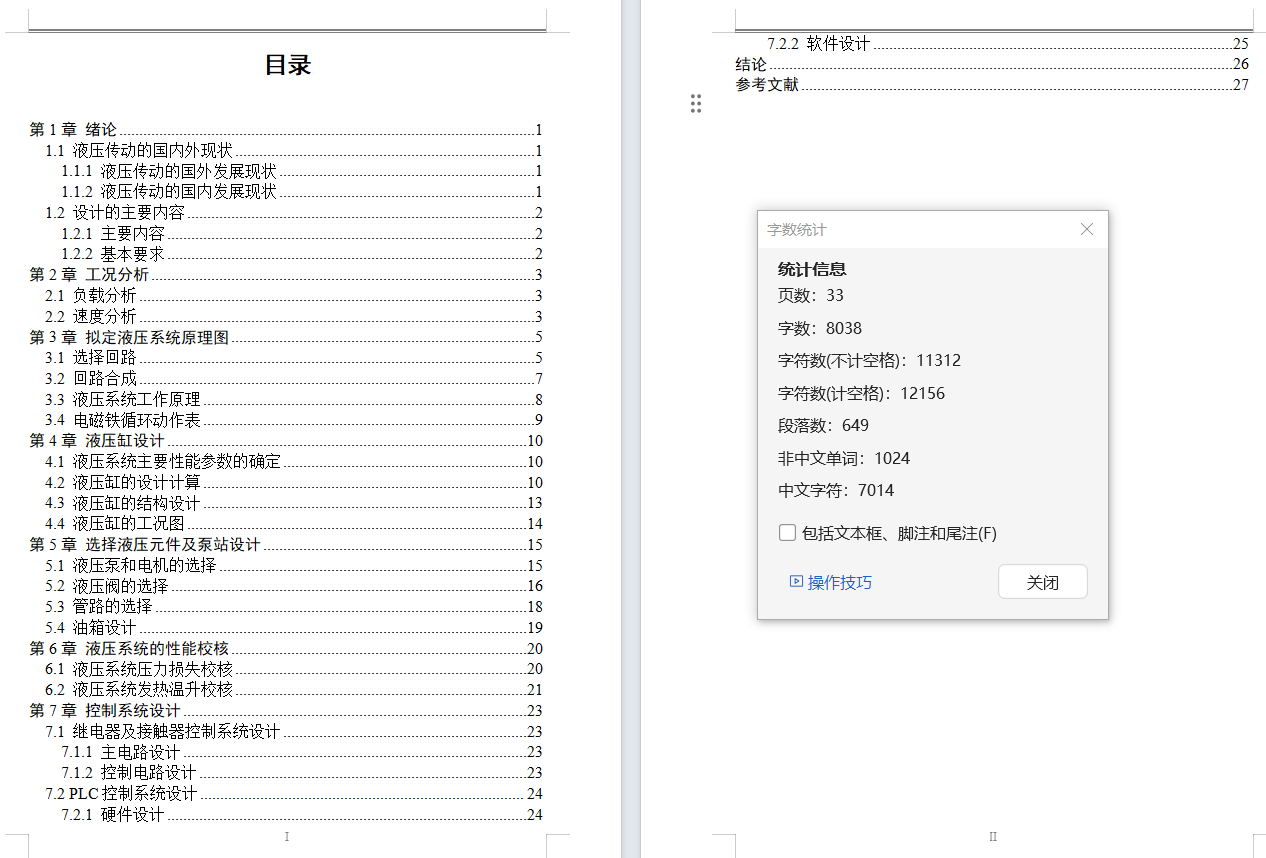

21. 液压机液压系统及PLC控制系统设计（论文）.docx
643 KB
