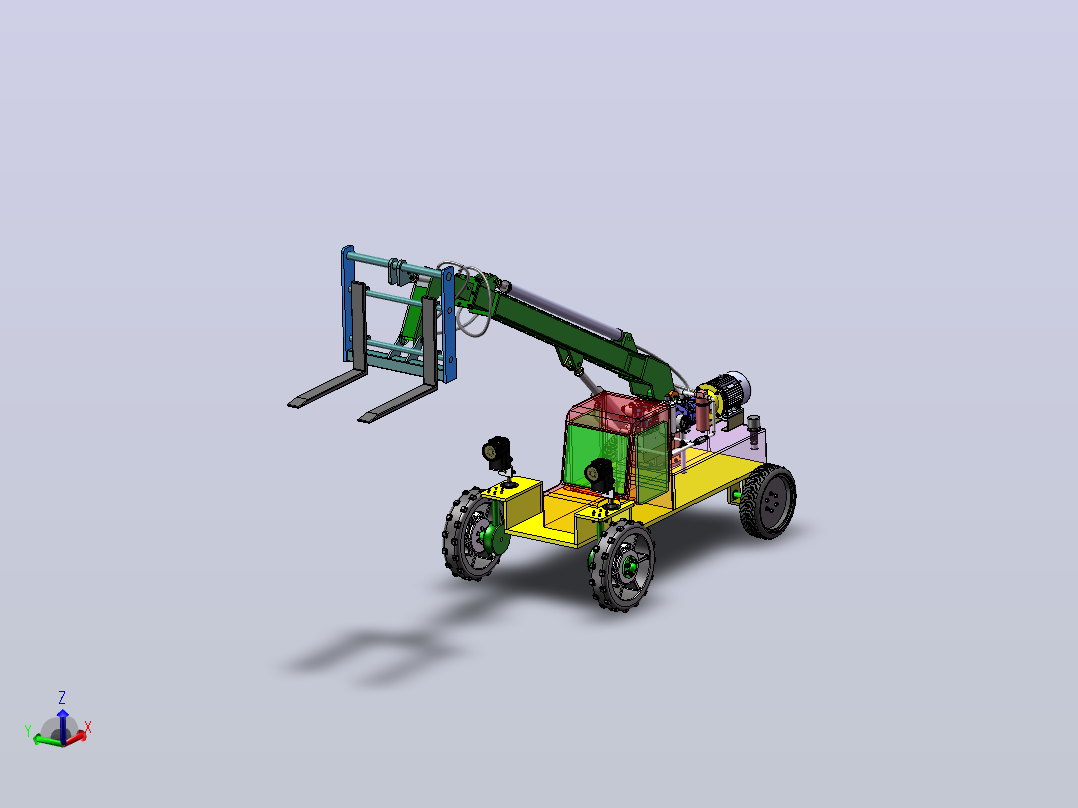

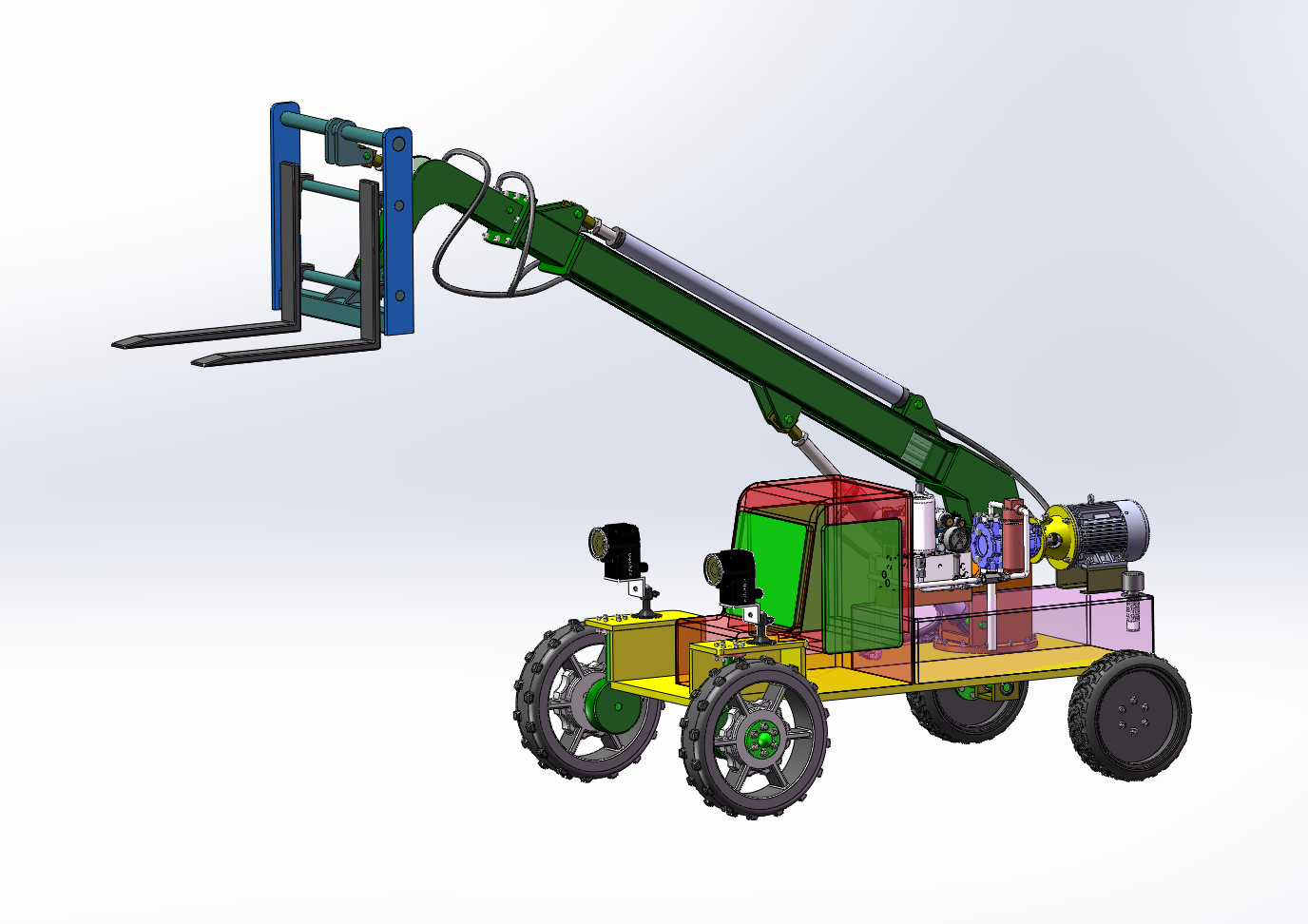

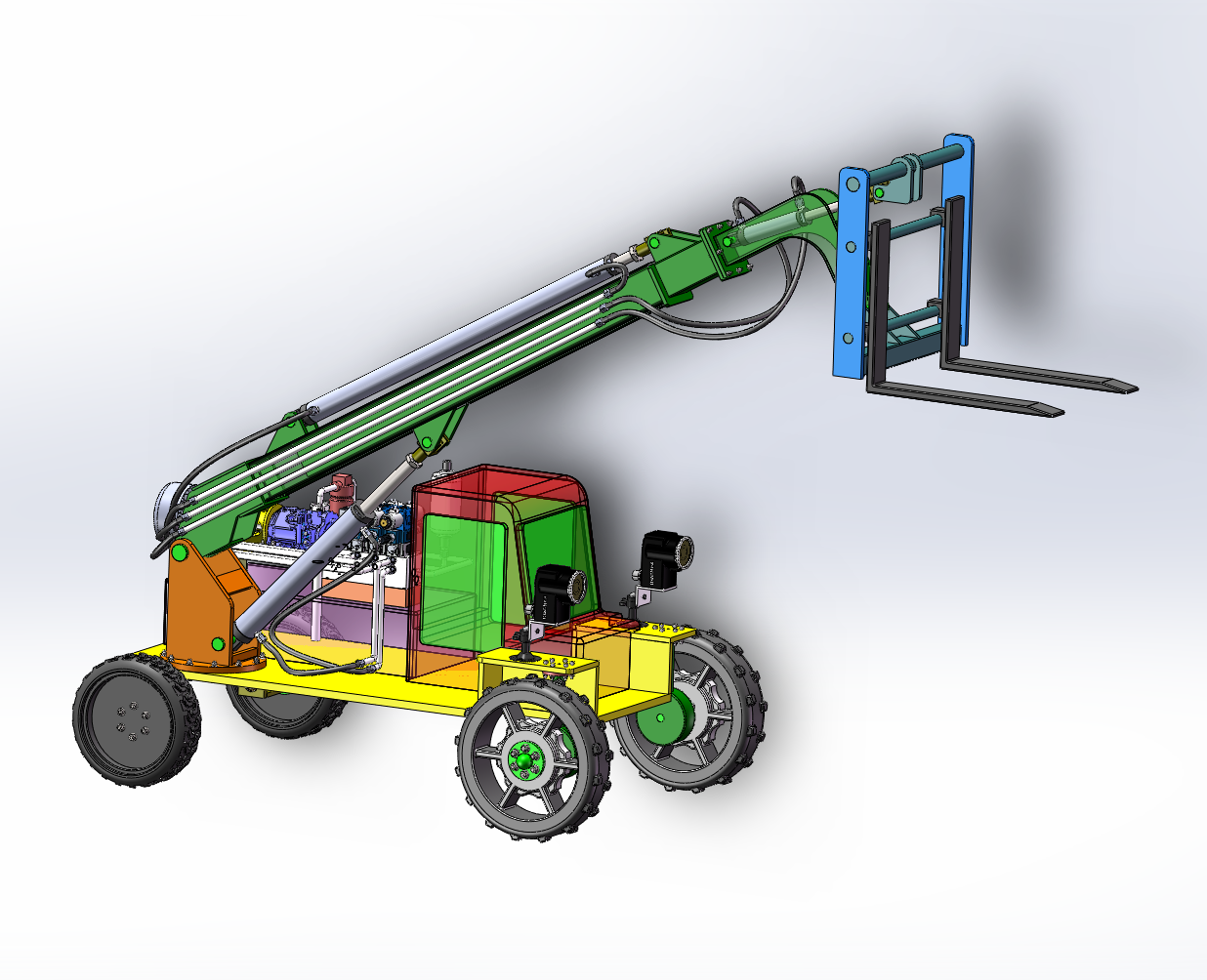

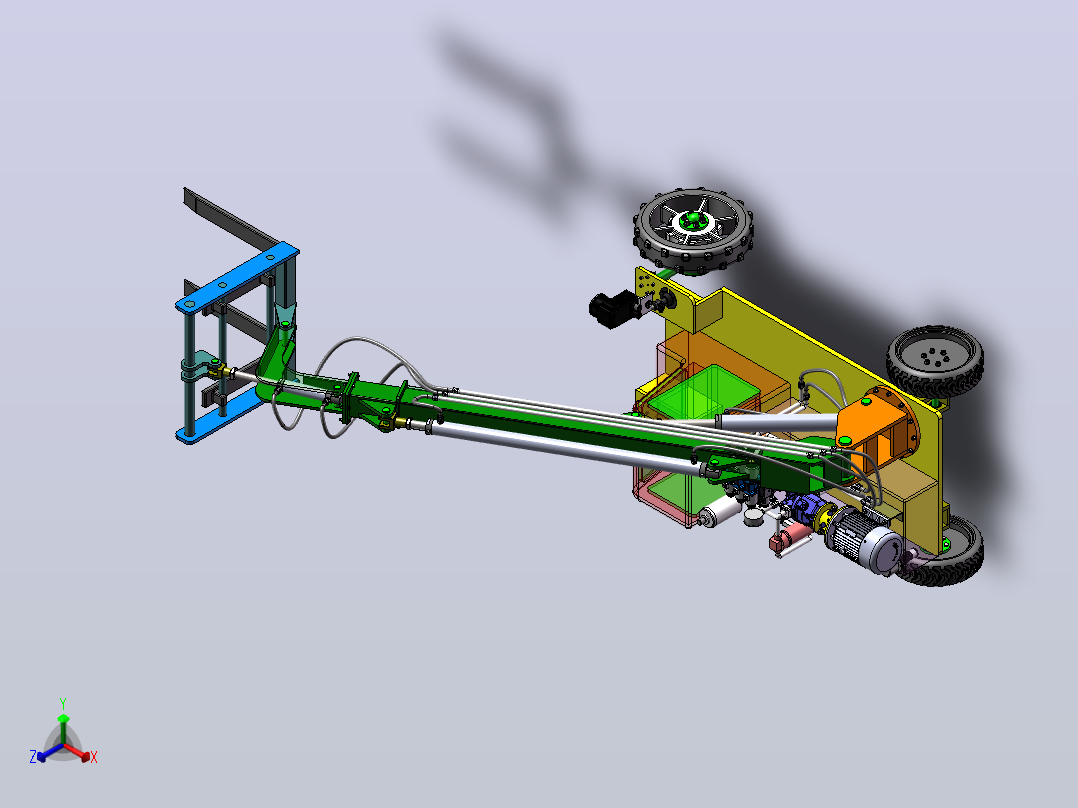

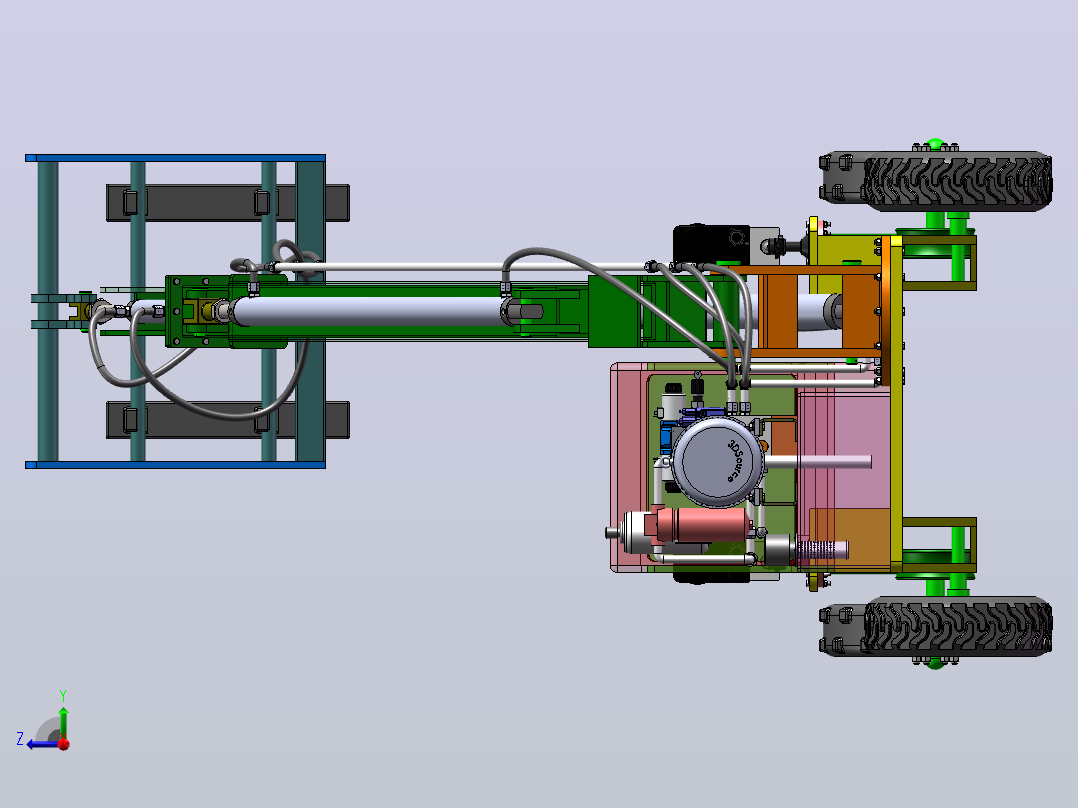

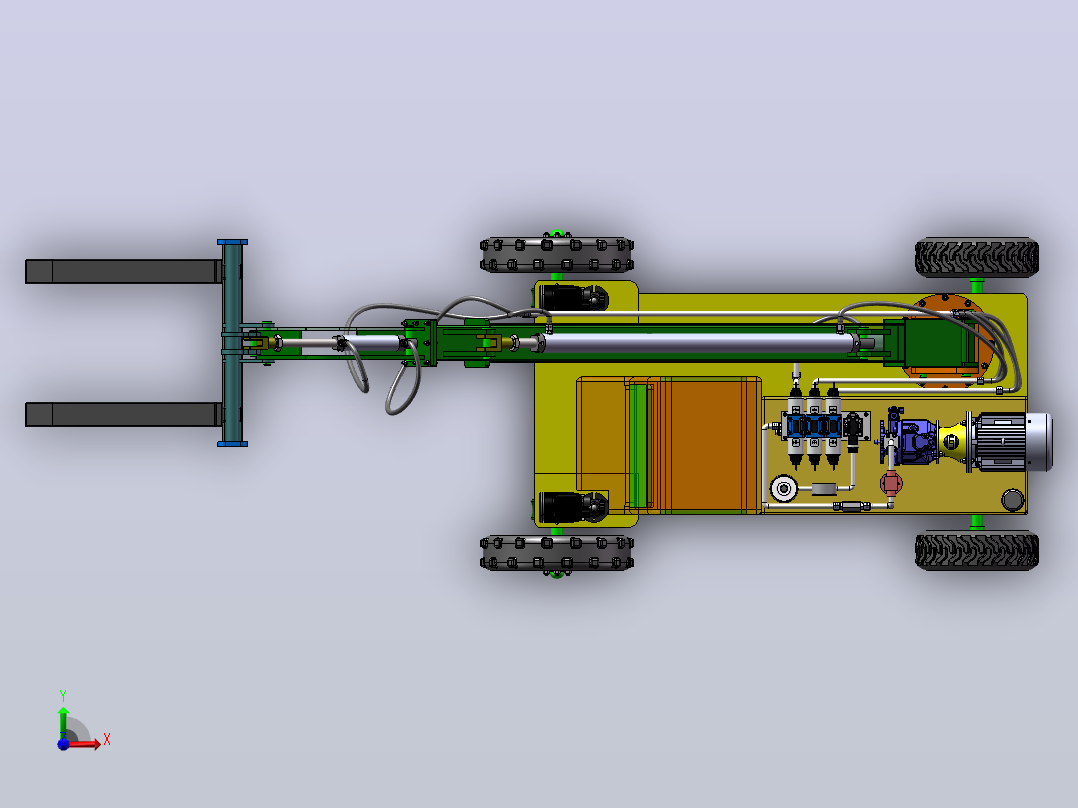

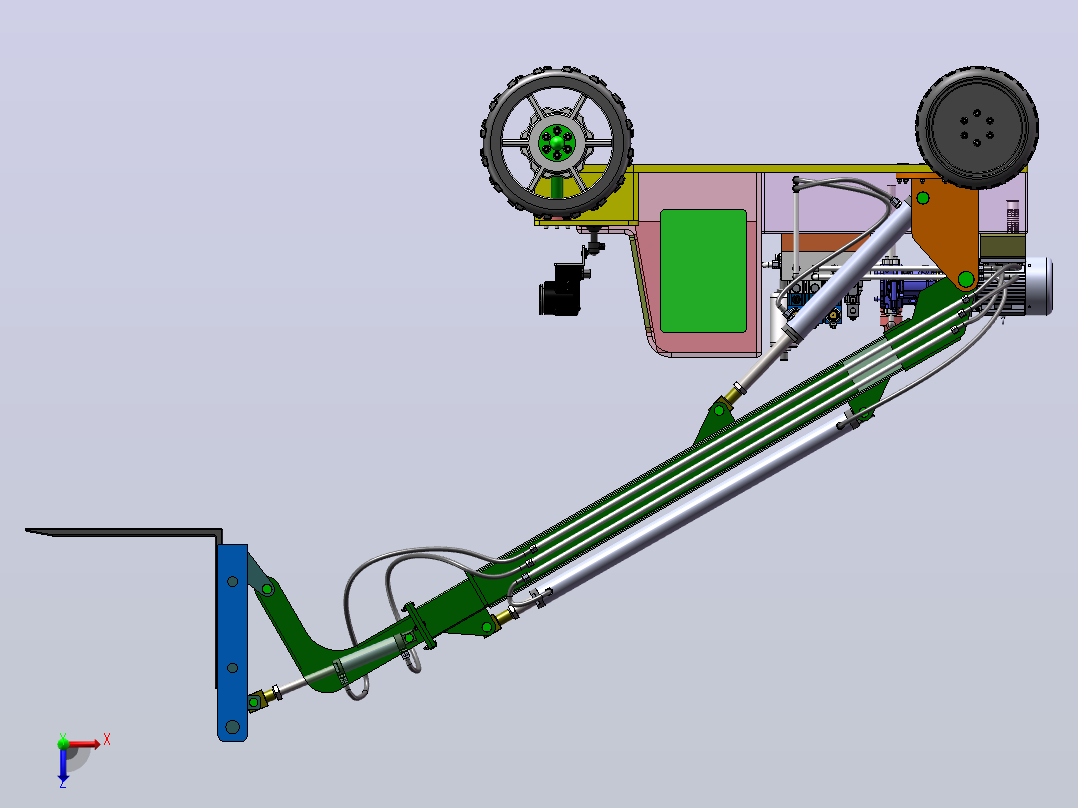

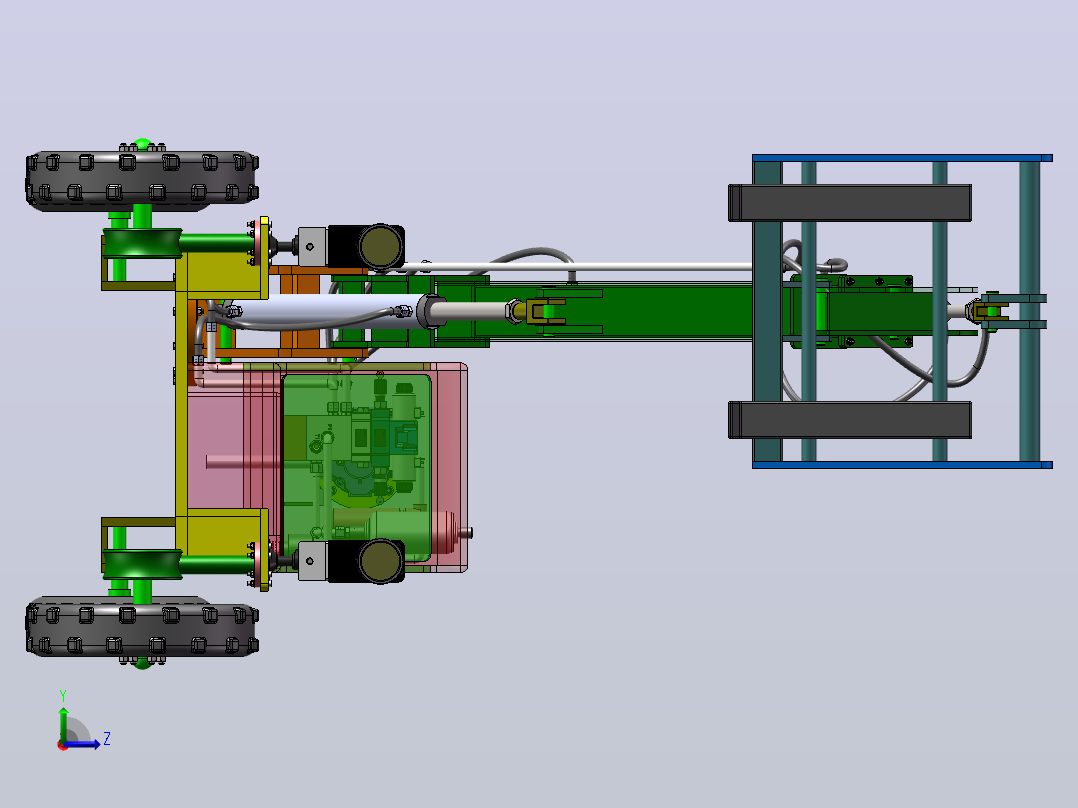

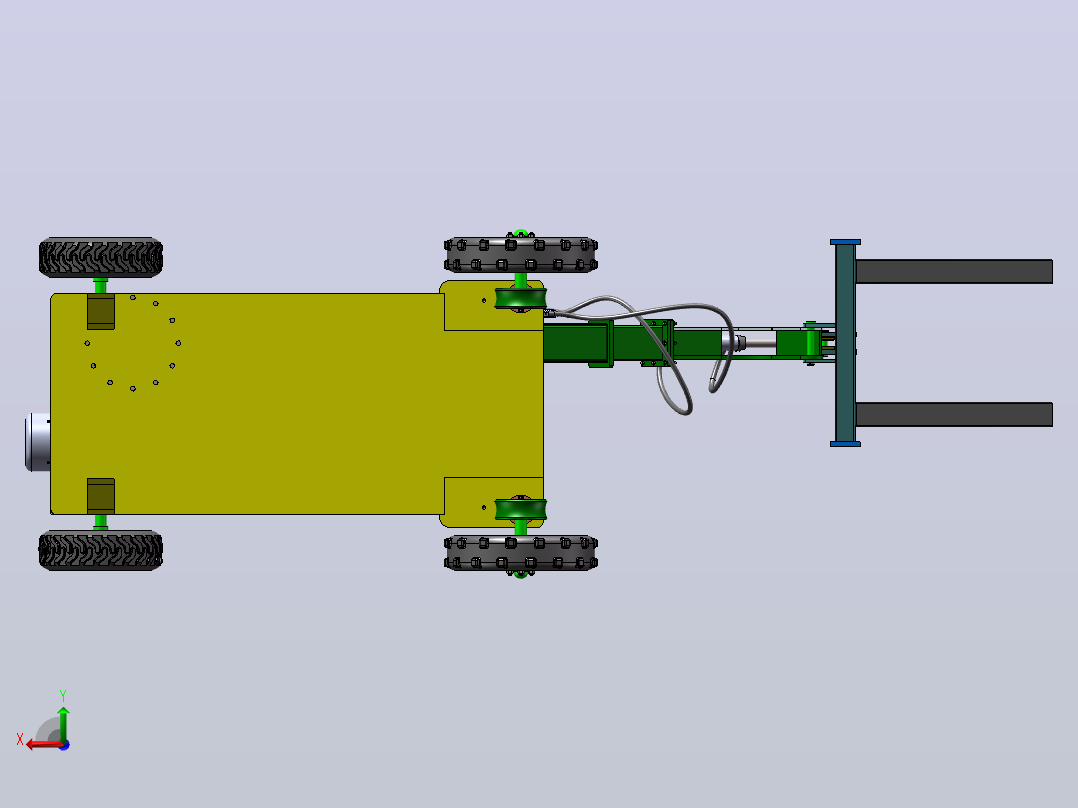

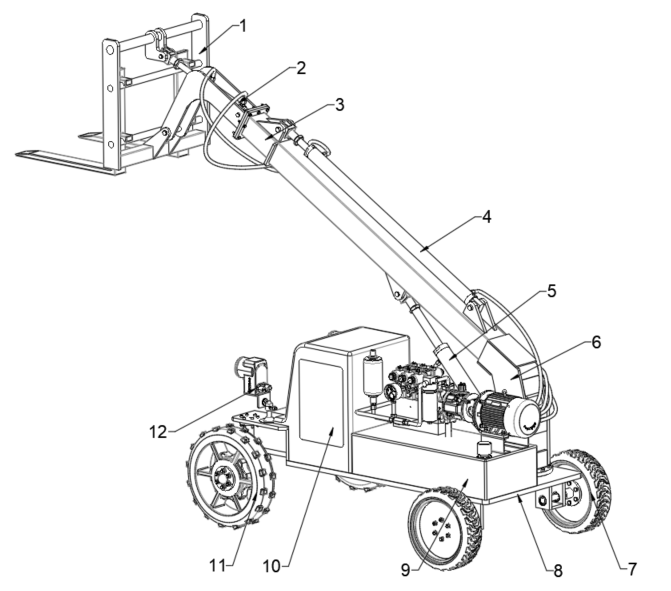

叉装机结构及其液压系统设计（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：叉装机结构及其液压系统设计（SW+CAD+说明书），属于机械设备，钢结构支架分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10460633
模型大小：108.61M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-13
图纸介绍：
下载模型
文件列表

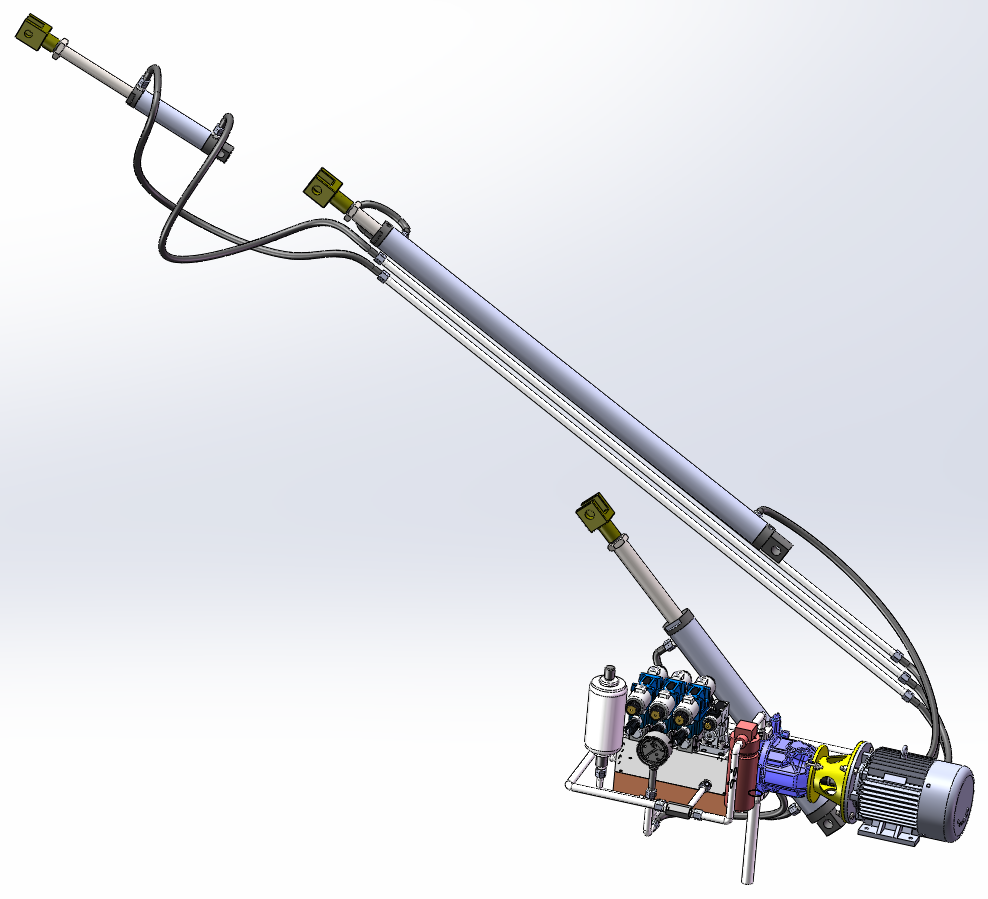

1. 1.png
256 KB

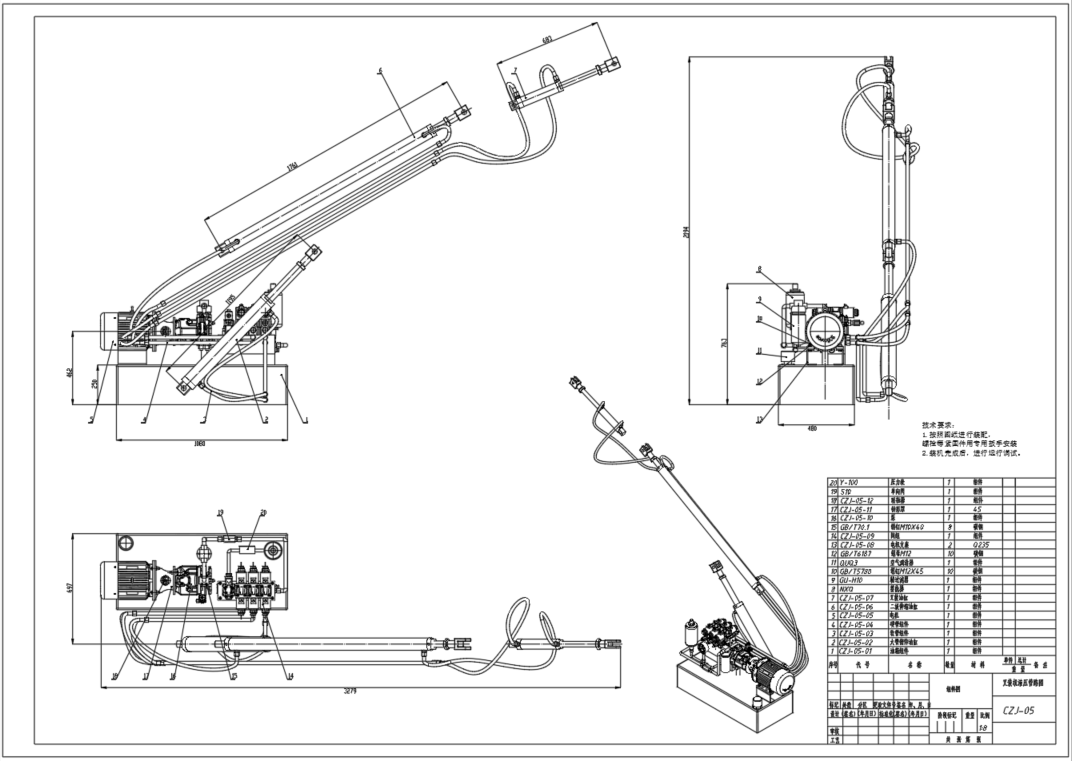

2. 10.png
190 KB

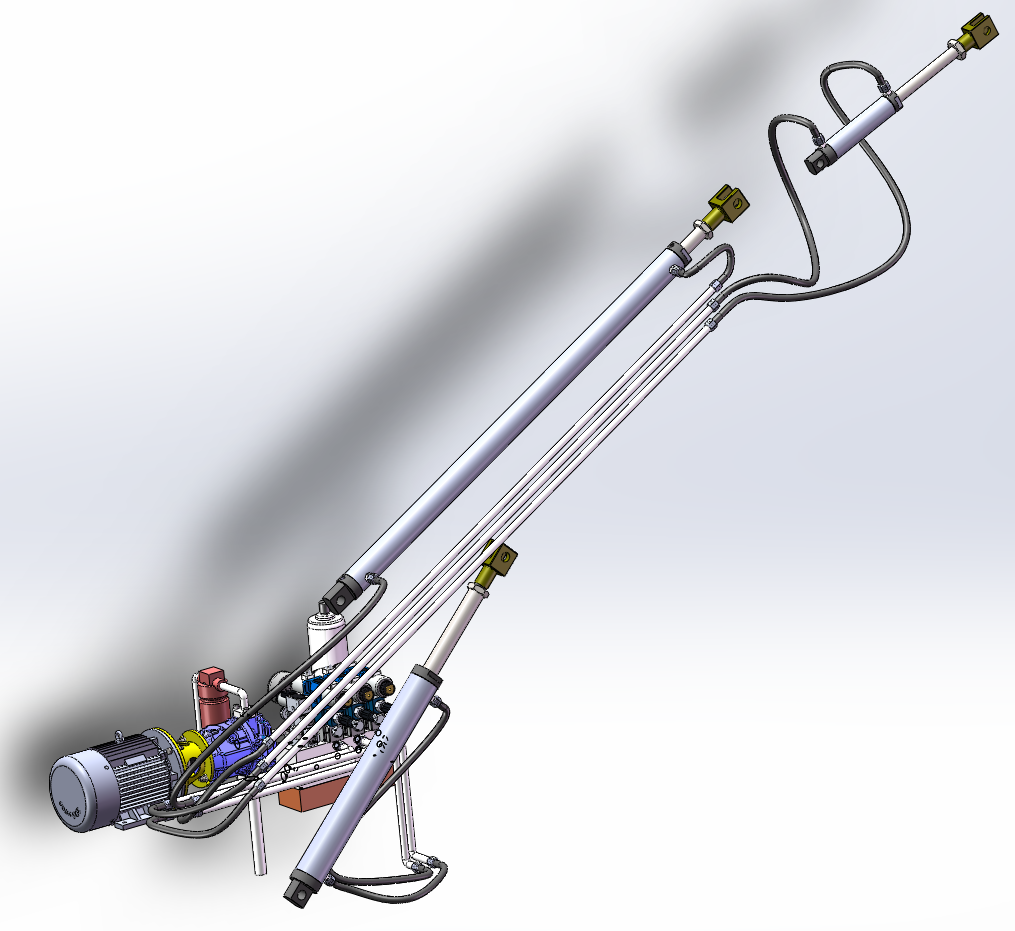

3. 2.png
373 KB

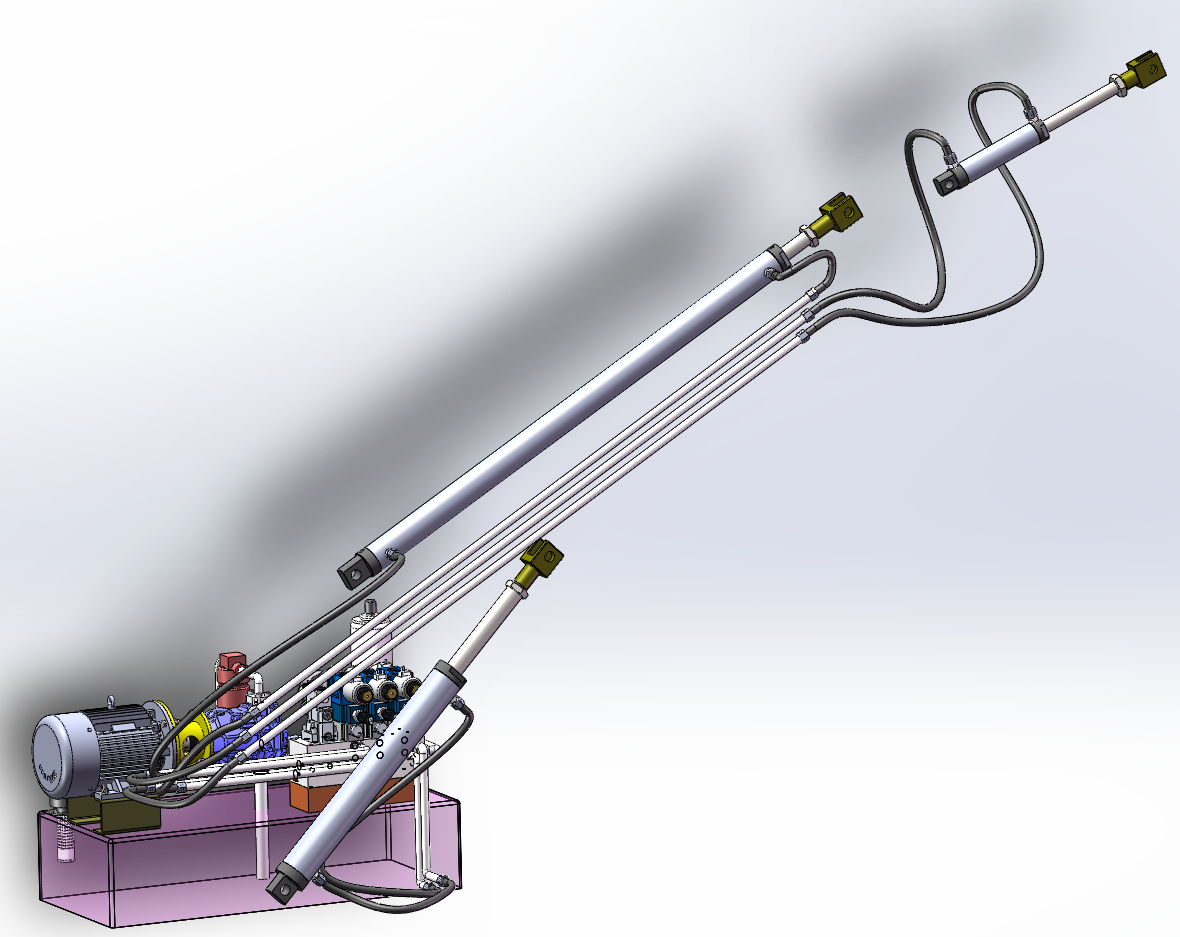

4. 3.png
449 KB

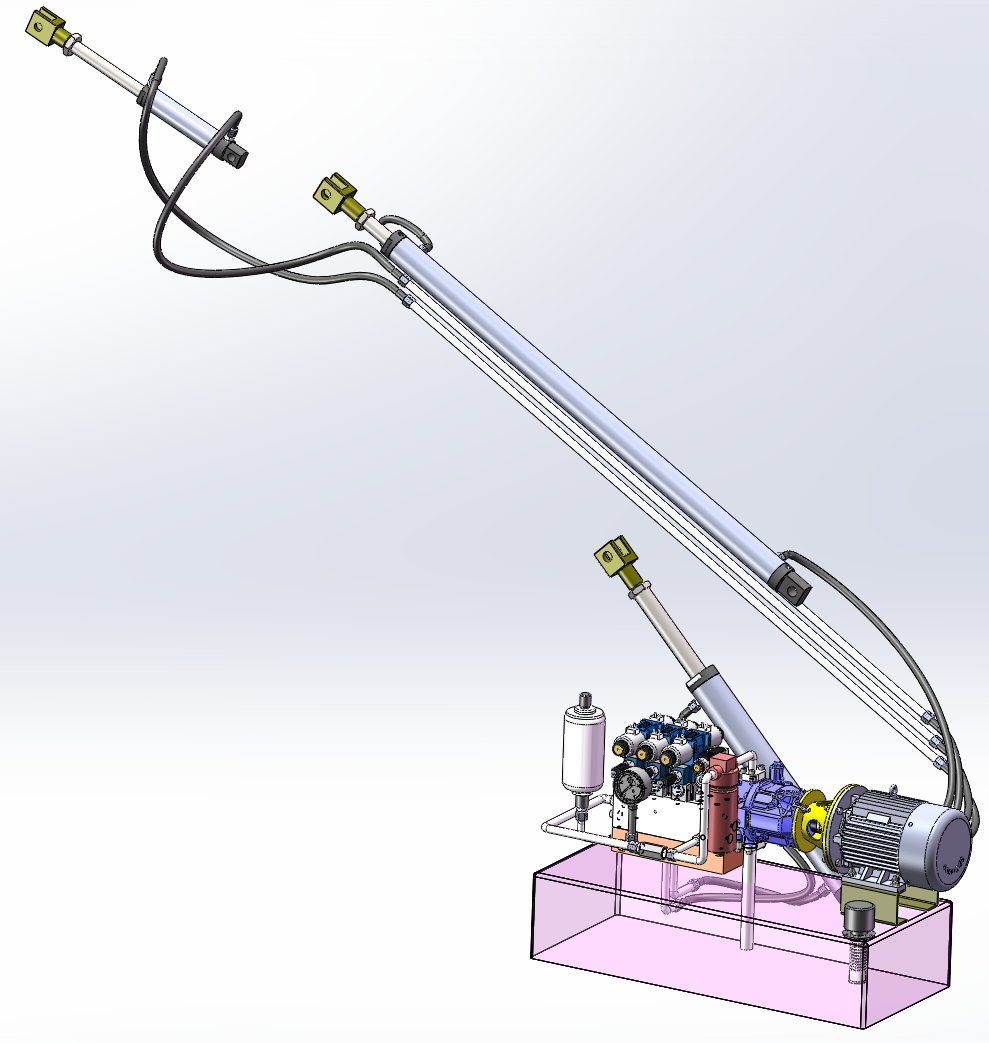

5. 4.png
313 KB
6. 5.png
114 KB
7. 6.png
56.8 KB

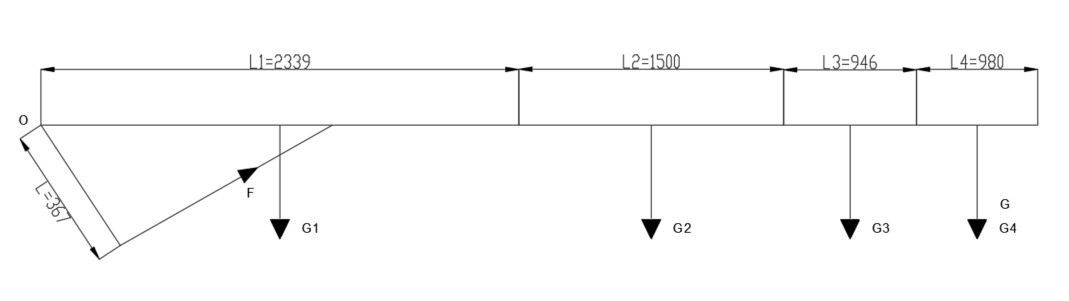

8. 7.png
22.5 KB

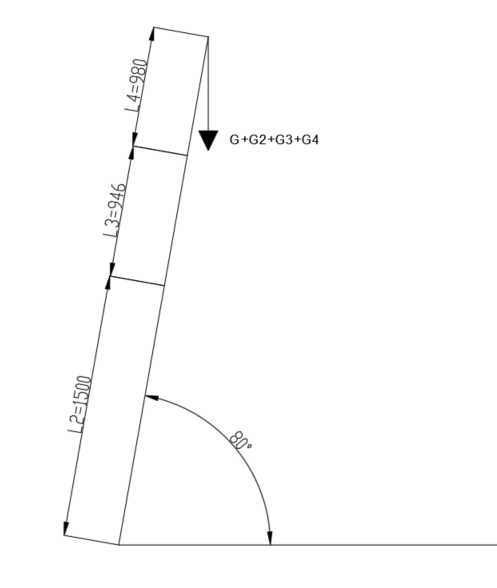

9. 8.png
25.9 KB

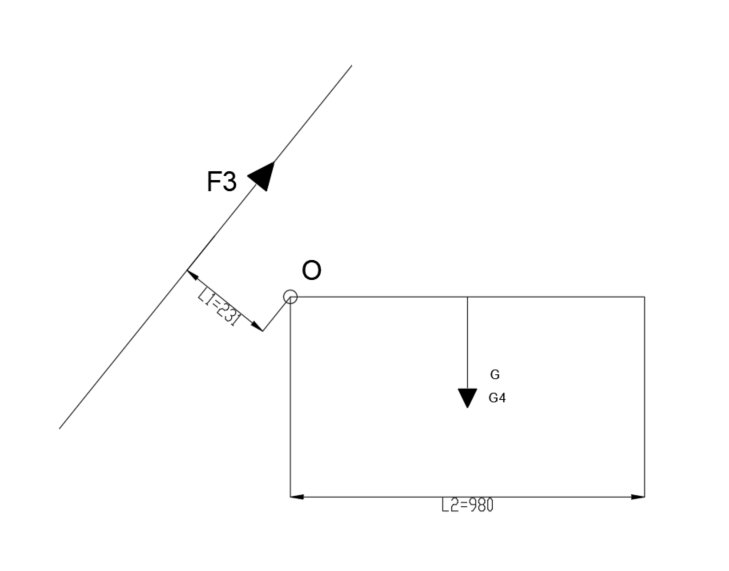

10. 9.png
19.1 KB
11. CZJ 二级伸缩油缸回转头.SLDPRT
184 KB
12. CZJ 二级伸缩油缸组件.SLDASM
150 KB
13. CZJ 二级伸缩油缸缸体.SLDPRT
192 KB
14. CZJ 二级伸缩油缸缸杆.SLDPRT
113 KB
15. CZJ 叉装油缸回转头.SLDPRT
178 KB
16. CZJ 叉装油缸组件.SLDASM
150 KB
17. CZJ 叉装油缸缸体.SLDPRT
198 KB
18. CZJ 叉装油缸缸杆.SLDPRT
135 KB
19. CZJ 大臂油缸回转头.SLDPRT
184 KB
20. CZJ 大臂油缸组件.SLDASM
145 KB
21. CZJ 大臂油缸缸体.SLDPRT
182 KB
22. CZJ 大臂油缸缸杆.SLDPRT
120 KB
23. CZJ 行走轮11.SLDPRT
6.32 MB
24. CZJ 1CM-18-22WD-03.SLDPRT
192 KB
25. CZJ 1DM-22-27WD公制螺纹胶垫密封柱端.SLDPRT
219 KB
26. CZJ 4MN-27WD胶垫内六角堵头(永华).SLDPRT
206 KB
27. CZJ 4WE10Y.SLDPRT
1.54 MB
28. CZJ CC-22三通接头.SLDPRT
217 KB
29. CZJ DBW10B1 先导式溢流阀.SLDPRT
2.21 MB
30. CZJ GB893．1-86孔用弹性挡圈A型62.SLDPRT
82.5 KB
31. CZJ GB／T18615-2002焊接接头M22.SLDPRT
169 KB
32. CZJ GB／T276-94深沟球轴承6007-2RZ.SLDPRT
895 KB
33. CZJ GB／T5780- 2000 六角头螺栓C级M16×140.SLDPRT
167 KB
34. CZJ GB／T5780-2000六角头螺栓C级(M14)×100.SLDPRT
140 KB
35. CZJ GB／T5780-2000六角头螺栓C级(M14)×80.SLDPRT
169 KB
36. CZJ GB／T5780-2000六角头螺栓C级M10×40.SLDPRT
140 KB
37. CZJ GB／T5780-2000六角头螺栓C级M10×50.SLDPRT
140 KB
38. CZJ GB／T5780-2000六角头螺栓C级M12×45.SLDPRT
168 KB
39. CZJ GB／T5780-2000六角头螺栓C级M12×75.SLDPRT
141 KB
40. CZJ GB／T6187- 2000 全金属六角法兰面 锁紧螺母 M16.SLDPRT
151 KB
41. CZJ GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT
151 KB
42. CZJ GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT
133 KB
43. CZJ GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT
151 KB
44. CZJ GB／T70．1-2000内六角圆柱头螺钉(M14)×40.SLDPRT
129 KB
45. CZJ GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT
111 KB
46. CZJ GB／T70．1-2000内六角圆柱头螺钉M10×55.SLDPRT
106 KB
47. CZJ GB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT
100 KB
48. CZJ GU-H10 精过滤器.SLDPRT
153 KB
49. CZJ QUQ 型液压空气滤清器.SLDPRT
1.74 MB
50. CZJ S10单向阀.SLDPRT
114 KB
51. CZJ Y-100压力表.SLDPRT
1.25 MB
52. CZJ Z2FS10 叠加式双向节流阀.SLDPRT
1.3 MB
53. CZJ Z2S10 叠加式双向液压锁.SLDPRT
1.17 MB
54. CZJ 二级伸缩油缸支座1.SLDPRT
68 KB
55. CZJ 二级伸缩臂.SLDPRT
78.6 KB
56. CZJ 二级伸缩臂挡板.SLDPRT
65.9 KB
57. CZJ 二级伸缩臂组件.SLDASM
92.8 KB
58. CZJ 二级伸缩臂连接板1.SLDPRT
84 KB
59. CZJ 侧窗玻璃.SLDPRT
60.4 KB
60. CZJ 出油管法兰板.SLDPRT
131 KB
61. CZJ 前窗玻璃.SLDPRT
63.4 KB
62. CZJ 前行走轮.SLDPRT
2.22 MB
63. CZJ 前行走轮固定盘.SLDPRT
129 KB
64. CZJ 前行走轮组件.SLDASM
1.4 MB
65. CZJ 前行走轮轮杆1.SLDPRT
141 KB
66. CZJ 前行走轮轮杆法兰盘2.SLDPRT
88.3 KB
67. CZJ 叉子.SLDPRT
167 KB
68. CZJ 叉装侧板1.SLDPRT
62.9 KB
69. CZJ 叉装回转板1.SLDPRT
71.4 KB
70. CZJ 叉装回转板2.SLDPRT
86.9 KB
71. CZJ 叉装焊接方管1.SLDPRT
86.8 KB
72. CZJ 叉装焊接轴1.SLDPRT
73.2 KB
73. CZJ 叉装焊接轴2.SLDPRT
73.4 KB
74. CZJ 叉装组件.SLDASM
165 KB
75. CZJ 叉装连接板1.SLDPRT
84.5 KB
76. CZJ 叉装连接板2.SLDPRT
69.1 KB
77. CZJ 叉装连接板3.SLDPRT
63.6 KB
78. CZJ 叉装连接板4.SLDPRT
63.5 KB
79. CZJ 叉装连接组件.SLDASM
86.4 KB
80. CZJ 后行走组件.SLDASM
2.5 MB
81. CZJ 后行走轮.SLDPRT
6.26 MB
82. CZJ 后行走轮驱动轴.SLDPRT
115 KB
83. CZJ 吸油管.SLDPRT
81.3 KB
84. CZJ 吸油管法兰板.SLDPRT
145 KB
85. CZJ 固定板1.SLDPRT
95.5 KB
86. CZJ 固定板2.SLDPRT
90.9 KB
87. CZJ 固定板3.SLDPRT
56.5 KB
88. CZJ 国标囊式蓄能器(螺纹连接) NXQ.SLDPRT
153 KB
89. CZJ 大臂.SLDPRT
78.2 KB
90. CZJ 大臂回转板1.SLDPRT
71.8 KB
91. CZJ 大臂底座.SLDPRT
184 KB
92. CZJ 大臂油缸支座1.SLDPRT
67.3 KB
93. CZJ 大臂油缸支座2.SLDPRT
67.2 KB
94. CZJ 大臂焊接板1.SLDPRT
60.4 KB
95. CZJ 大臂焊接板2.SLDPRT
53.8 KB
96. CZJ 大臂焊接板3.SLDPRT
61.1 KB
97. CZJ 大臂焊接管1.SLDPRT
89.9 KB
98. CZJ 大臂组件.SLDASM
108 KB
99. CZJ 小臂回转板1.SLDPRT
71.2 KB
100. CZJ 油箱.SLDPRT
102 KB
101. CZJ 泵.SLDPRT
5.05 MB
102. CZJ 液压组件.SLDASM
7.84 MB
103. CZJ 焊接板1.SLDPRT
62.8 KB
104. CZJ 焊接板2.SLDPRT
57.2 KB
105. CZJ 焊接板3.SLDPRT
73 KB
106. CZJ 照明组件.SLDPRT
3.94 MB
107. CZJ 电机.SLDPRT
986 KB
108. CZJ 电机支座.SLDPRT
119 KB
109. CZJ 硬管1.SLDPRT
86.1 KB
110. CZJ 硬管2.SLDPRT
115 KB
111. CZJ 硬管3.SLDPRT
77.9 KB
112. CZJ 硬管4.SLDPRT
78.8 KB
113. CZJ 硬管5.SLDPRT
59.5 KB
114. CZJ 硬管6.SLDPRT
59.4 KB
115. CZJ 硬管7.SLDPRT
64.7 KB
116. CZJ 联轴器.SLDPRT
760 KB
117. CZJ 车架板.SLDPRT
77 KB
118. CZJ 车架组件.SLDASM
635 KB
119. CZJ 软管1.SLDPRT
176 KB
120. CZJ 软管2.SLDPRT
187 KB
121. CZJ 软管3.SLDPRT
169 KB
122. CZJ 软管4.SLDPRT
144 KB
123. CZJ 软管5.SLDPRT
227 KB
124. CZJ 软管6.SLDPRT
150 KB
125. CZJ 软管7.SLDPRT
150 KB
126. CZJ 软管8.SLDPRT
291 KB
127. CZJ 软管9.SLDPRT
203 KB
128. CZJ 钟罩.SLDPRT
249 KB
129. CZJ 销1.SLDPRT
74.8 KB
130. CZJ 销2.SLDPRT
74.6 KB
131. CZJ 销3.SLDPRT
78.3 KB
132. CZJ 销4.SLDPRT
76.5 KB
133. CZJ 销5.SLDPRT
82.1 KB
134. CZJ 销6.SLDPRT
75 KB
135. CZJ 阀块.SLDPRT
607 KB
136. CZJ 阀块垫板.SLDPRT
91.2 KB
137. CZJ 集成阀块装配体.SLDASM
3.28 MB
138. CZJ 驾驶仓.SLDPRT
214 KB
139. CZJ 驾驶室组件.SLDASM
117 KB

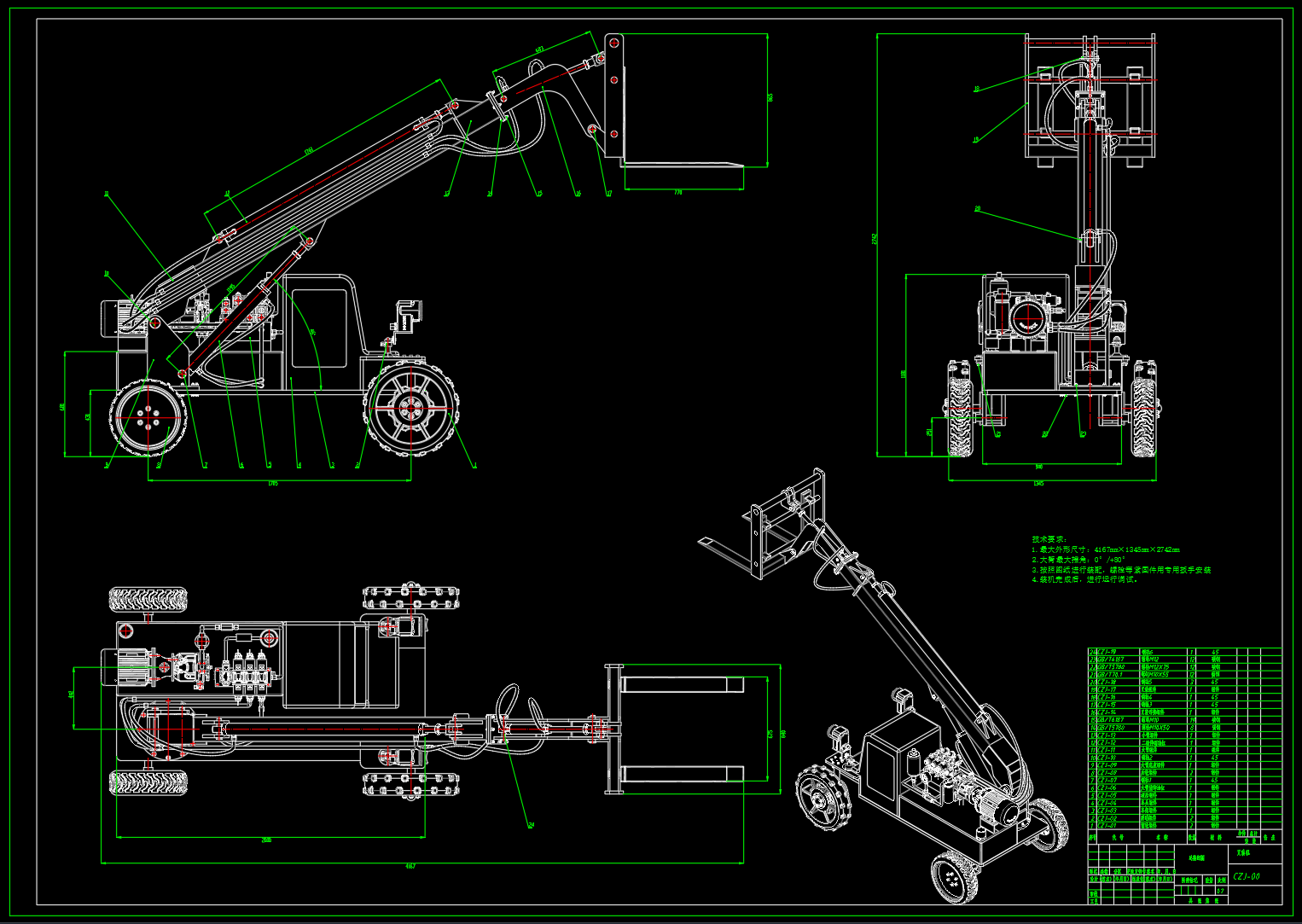

140. CZJ-00 叉装机-总装配.DWG
4.08 MB
141. CZJ-00 叉装机-总装配.SLDASM
14.6 MB
142. CZJ-00 叉装机-总装配.SLDDRW
2.83 MB
143. CZJ-00 叉装机-示意图.DWG
1.68 MB
144. CZJ-00 叉装机-示意图.SLDDRW
995 KB
145. CZJ-00 叉装机-示意图.bak
2.16 MB
146. CZJ-00 叉装机-示意图2.DWG
498 KB
147. CZJ-00 叉装机-示意图2.SLDDRW
490 KB
148. CZJ-00 叉装机-示意图2.bak
862 KB
149. CZJ-00 叉装机-示意图3.DWG
660 KB
150. CZJ-00 叉装机-示意图3.bak
1.04 MB

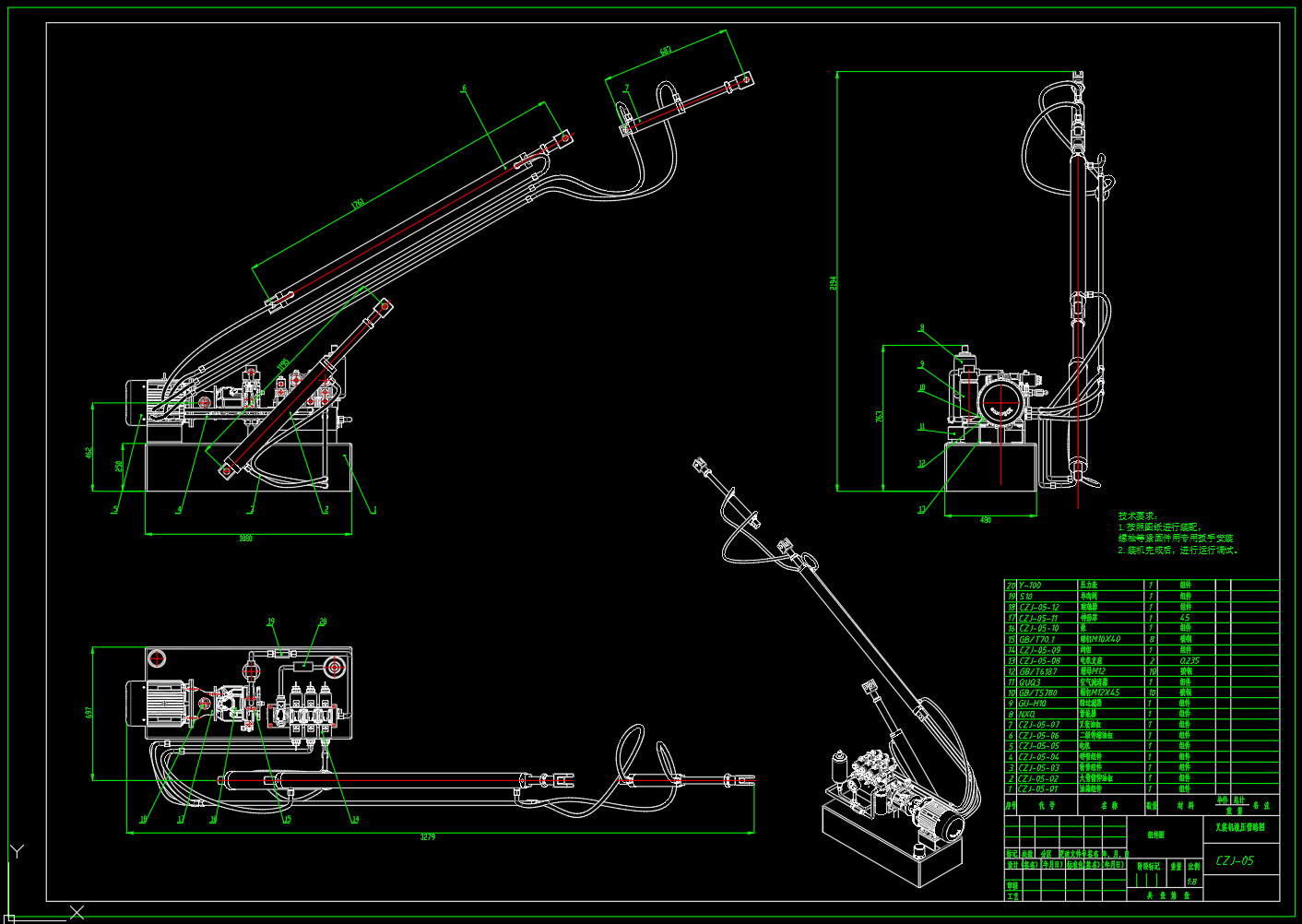

151. CZJ-00 叉装机-管路图.DWG
2.02 MB
152. CZJ-00 叉装机-管路图.SLDDRW
2.79 MB
153. CZJ-00 叉装机-管路图.bak
2.02 MB

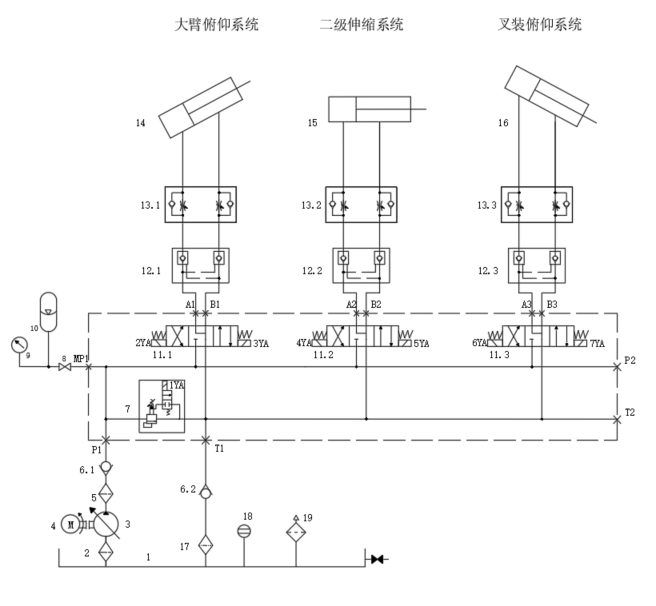

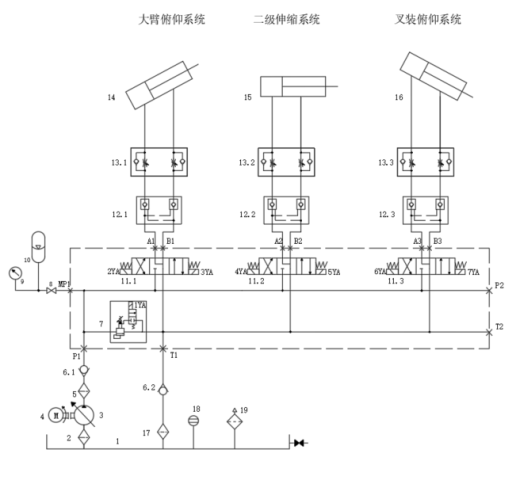

154. CZJ-00 叉装机液压系统原理图.bak
170 KB
155. CZJ-00 叉装机液压系统原理图.dwg
148 KB
156. Drawing1.bak
1.66 MB
157. Drawing1.dwg
1.65 MB
158. Drawing3.bak
633 KB
159. Drawing3.dwg
773 KB
160. 企业微信截图_20240201231521.png
251 KB

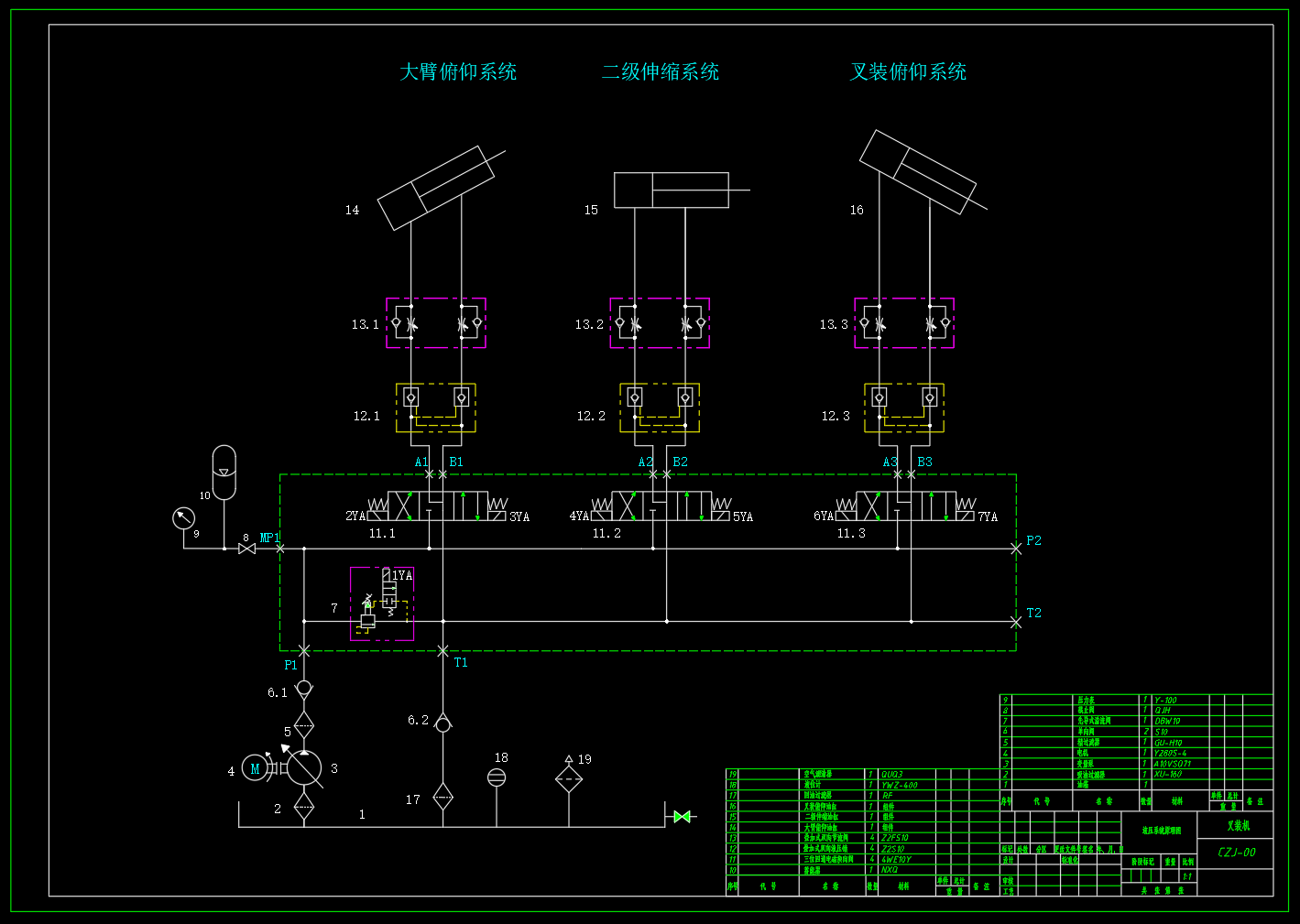

161. 企业微信截图_20240201231546.png
118 KB
162. 企业微信截图_20240201231602.png
360 KB
163. 企业微信截图_20240201231713.png
498 KB
164. 企业微信截图_20240201231739.png
387 KB
165. 企业微信截图_20240201231801.png
361 KB

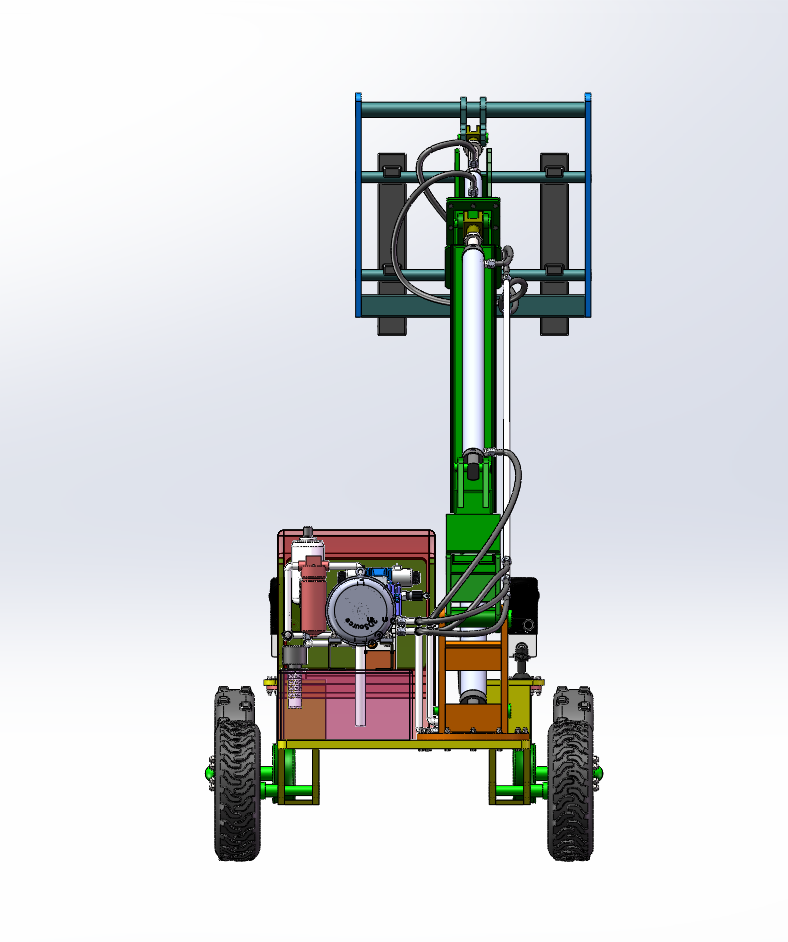

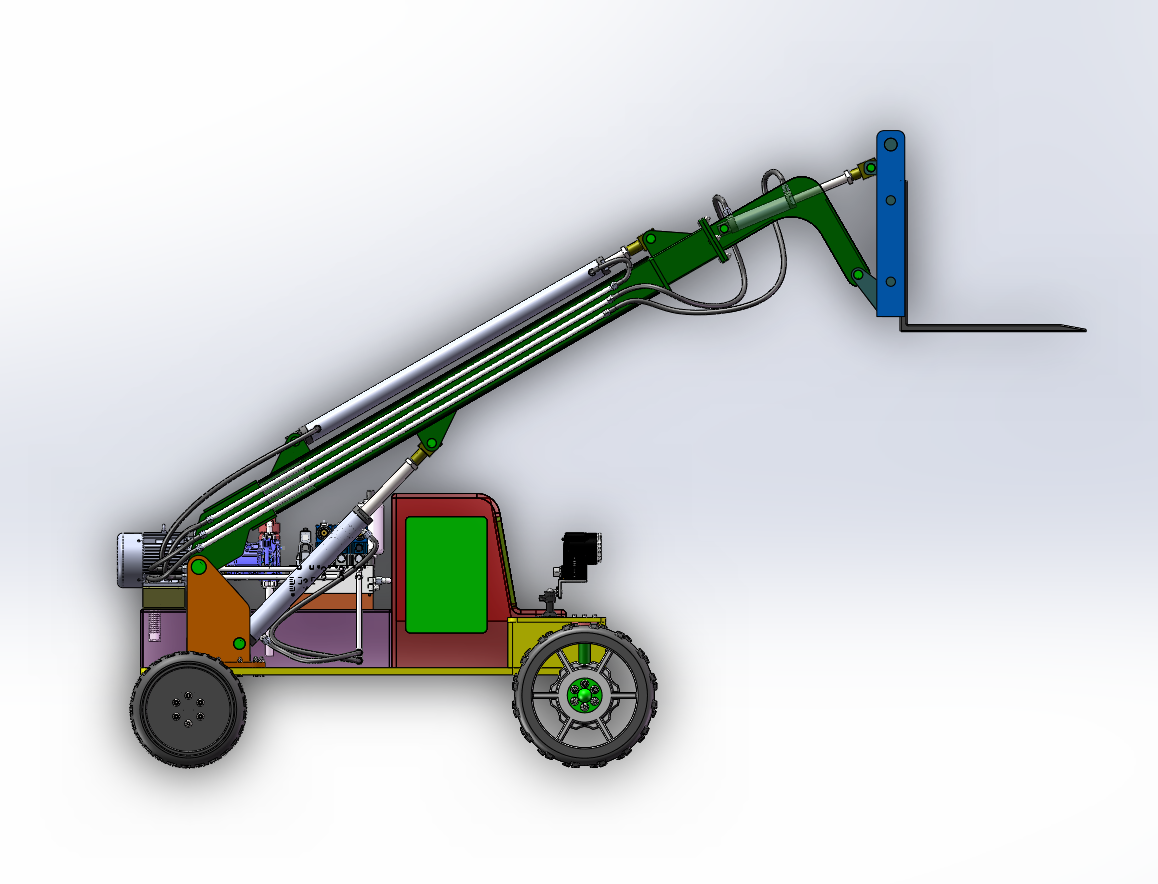

166. 企业微信截图_20240201231810.png
175 KB

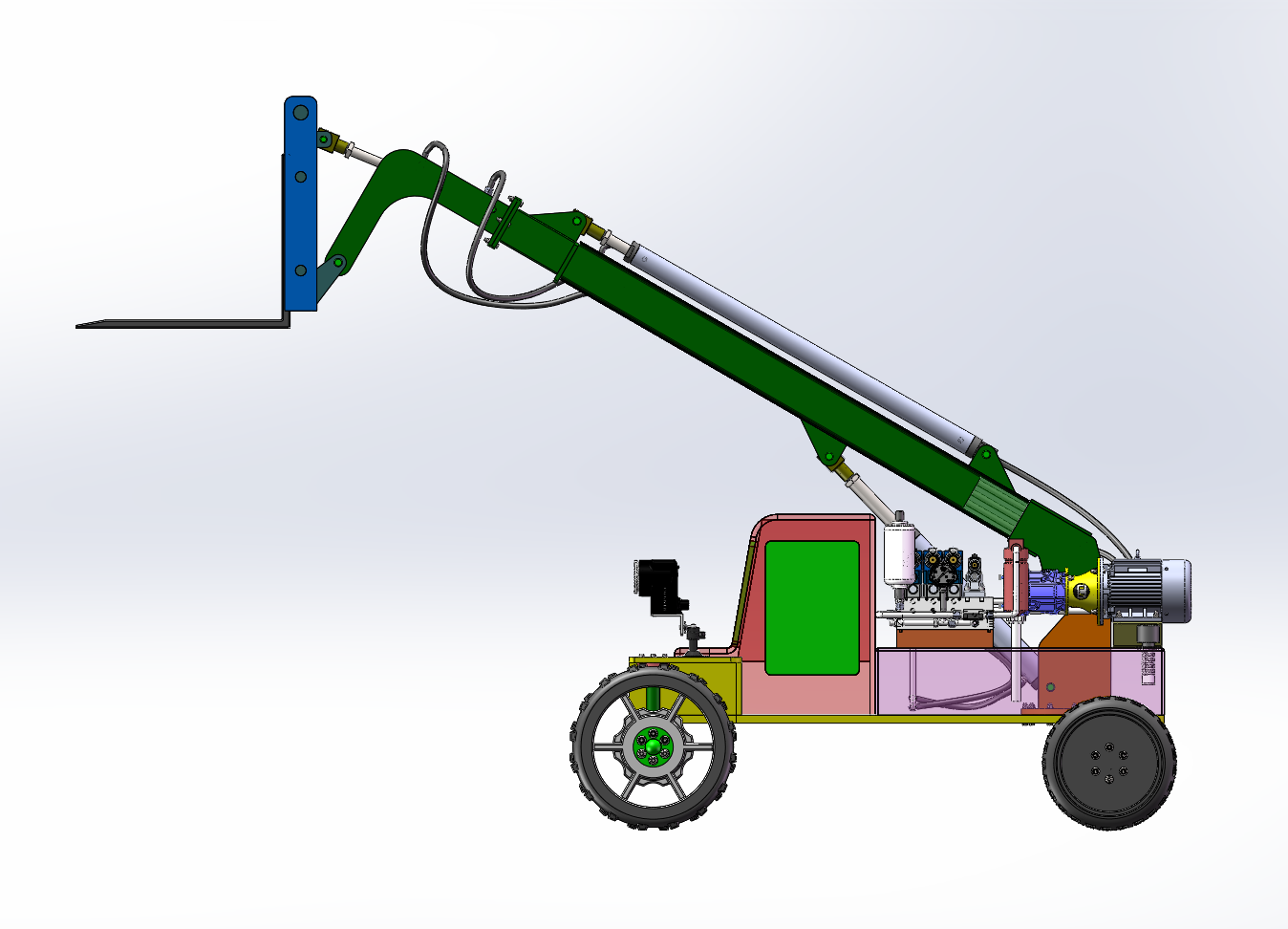

167. 企业微信截图_20240201231819.png
280 KB

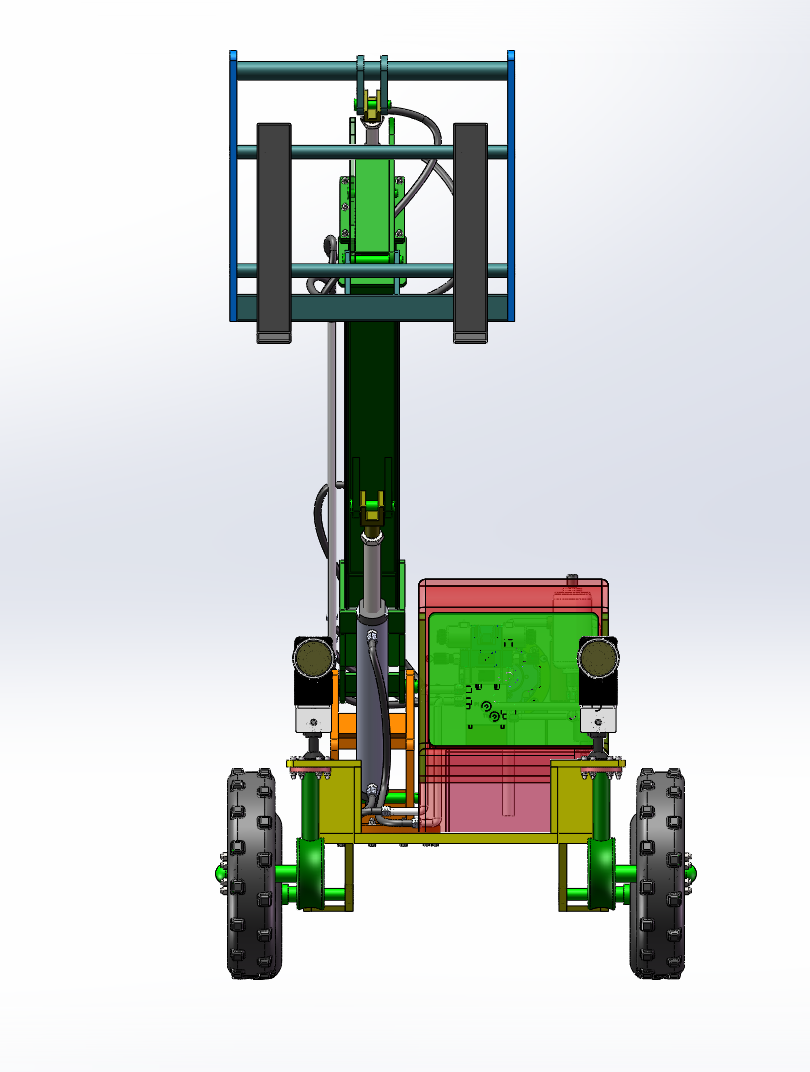

168. 企业微信截图_20240201231832.png
182 KB
169. （说明书）叉装机结构及液压系统设计.doc
1.74 MB
