设备部件 / 工器具 / 手柄套筒的钻φ8孔夹具设计及加工工艺装备含4张CAD图

手柄套筒的钻φ8孔夹具设计及加工工艺装备含4张CAD图AutoCAD图档

图档名称为：手柄套筒的钻φ8孔夹具设计及加工工艺装备含4张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10394225

模型大小：1.51M

软件版本： AutoCAD 2004

模型格式：pdf,dwg

是否可编辑：可修改，包括参数

上传时间：2026-03-23

图纸介绍：

下载模型

沽晚霞

+ 关注

作品: 0

粉丝: 0

文件列表

1. X50简介-手柄套筒的钻φ8孔夹具设计及加工工艺装备含4张CAD图.pdf

634 KB

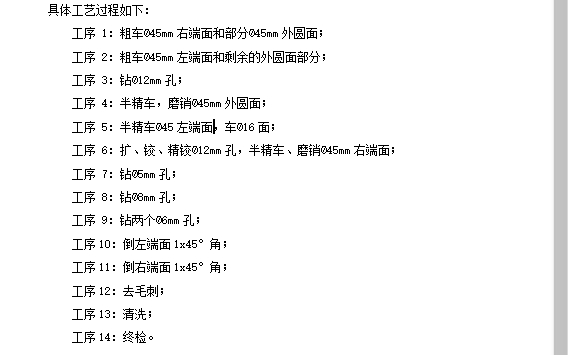

2. 加工过程.JPG

65.6 KB

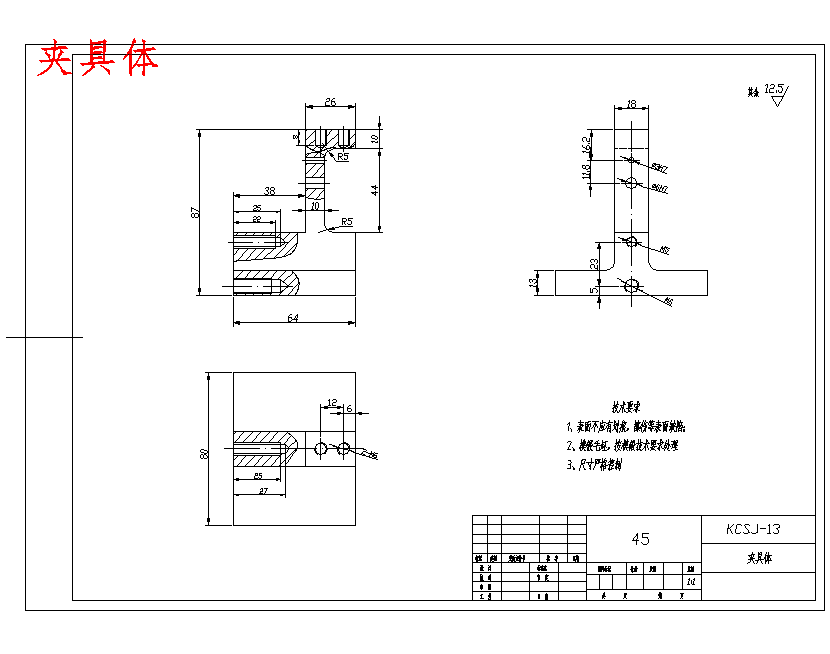

3. 夹具体.dwg

87.9 KB

4. 夹具体.png

11.4 KB

5. 夹具装配图.dwg

113 KB

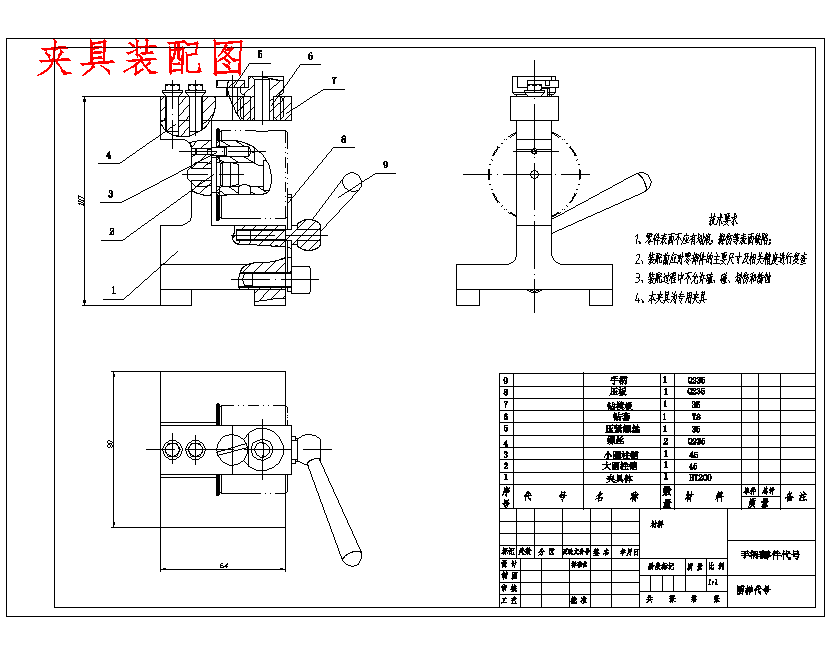

6. 夹具装配图.png

18.3 KB

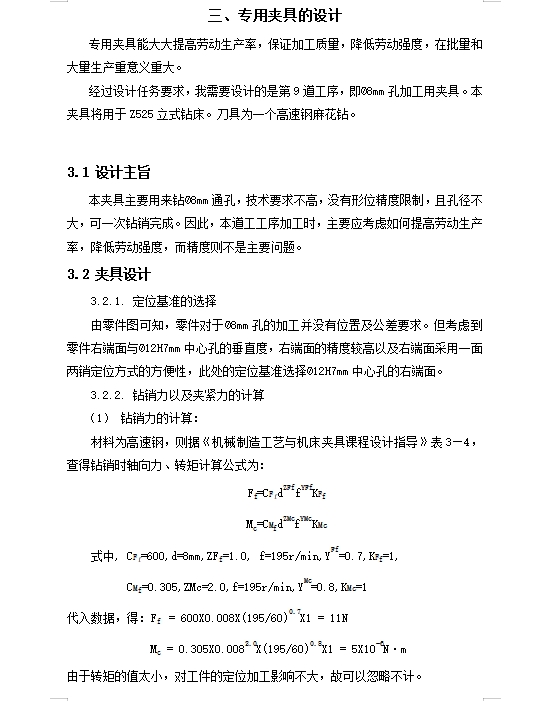

7. 夹具设计部分.JPG

191 KB

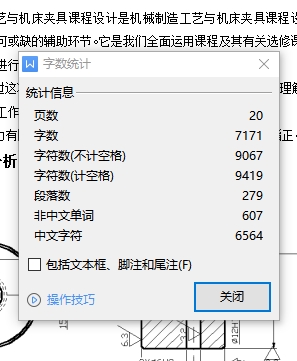

8. 字数.JPG

68.4 KB

9. 字数.JPG

68.4 KB

10. 手柄套筒的钻φ8孔夹具设计及加工工艺装备说明书.doc

343 KB

11. 手柄套筒零件图.dwg

72.2 KB

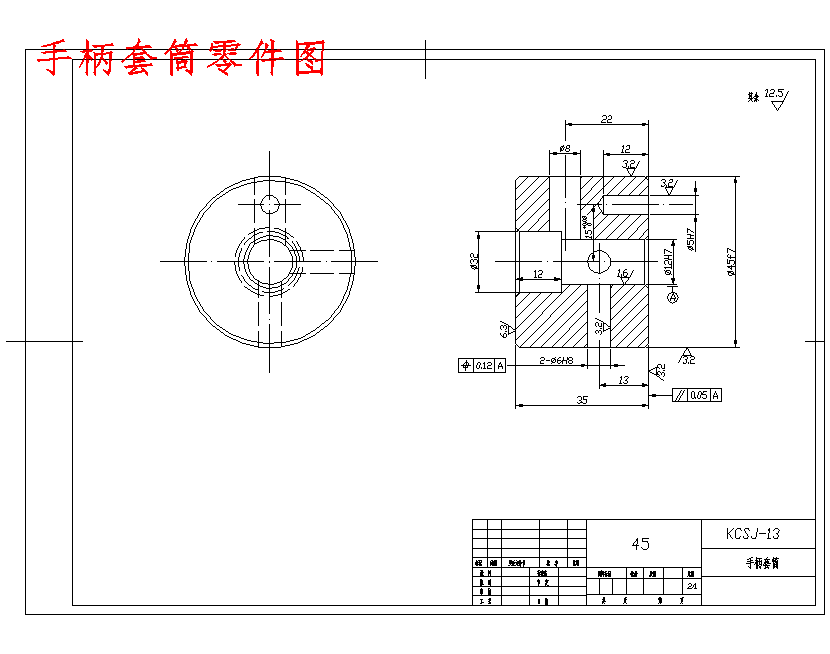

12. 手柄套筒零件图.png

12.4 KB

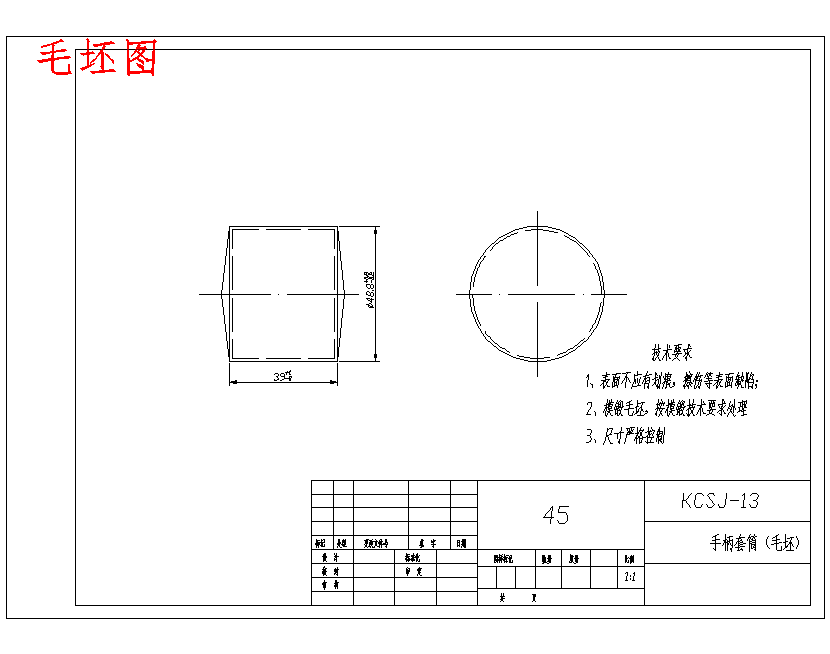

13. 毛坯图.dwg

65.9 KB

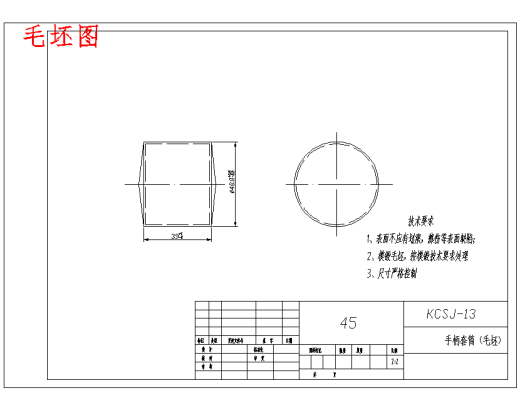

14. 毛坯图.png

9.84 KB

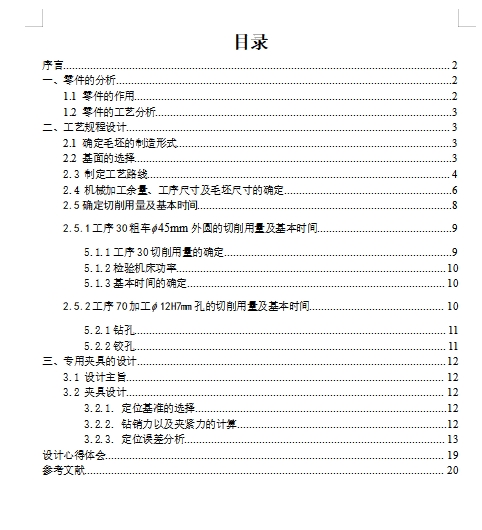

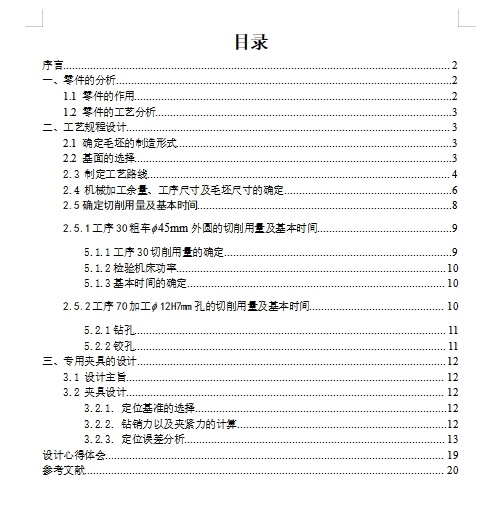

15. 目录.JPG

190 KB

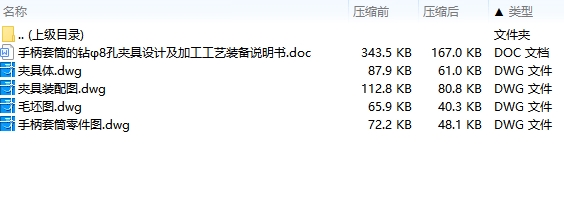

16. 设计所包含文件.jpg

65.4 KB
