设备部件 / 工器具 / 空心齿轮轴的铣左端槽夹具设计及加工工艺装备-工装含非标7张CAD图

空心齿轮轴的铣左端槽夹具设计及加工工艺装备-工装含非标7张CAD图AutoCAD图档

图档名称为：空心齿轮轴的铣左端槽夹具设计及加工工艺装备-工装含非标7张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10329765

模型大小：1.16M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-03

图纸介绍：

下载模型

碧落黄泉

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1字数.JPG

58 KB

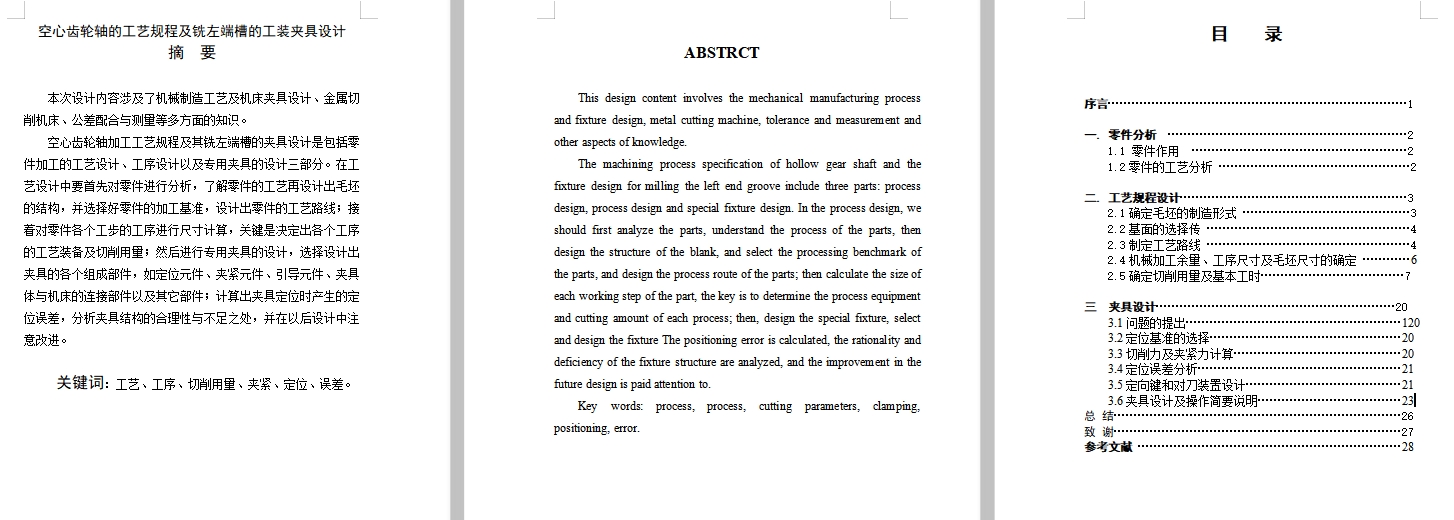

2. 2说明书前三页.JPG

395 KB

3. 3设计所包含文件.JPG

31.1 KB

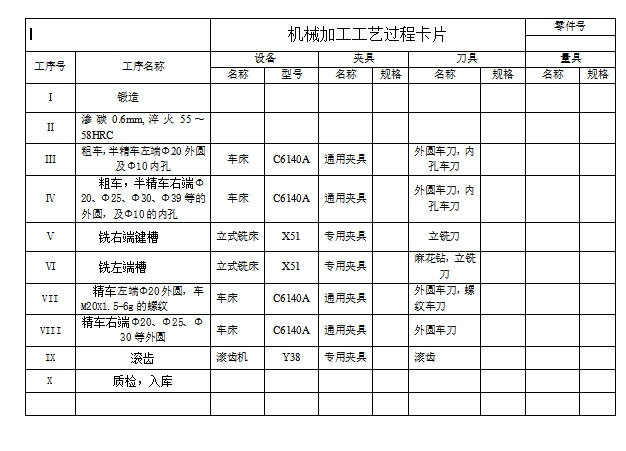

4. 4过程卡.JPG

152 KB

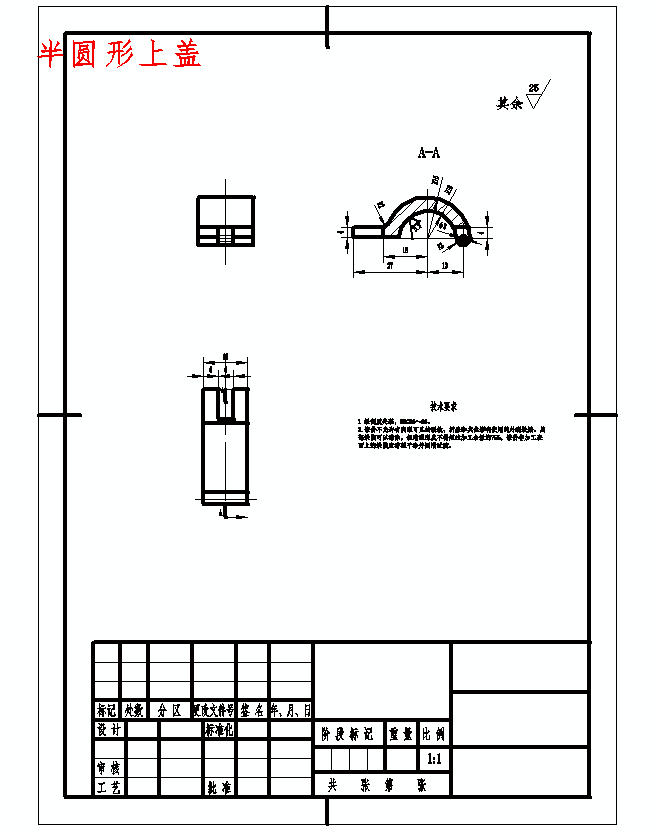

5. 半圆形上盖.dwg

20 KB

6. 半圆形上盖.gif

13.5 KB

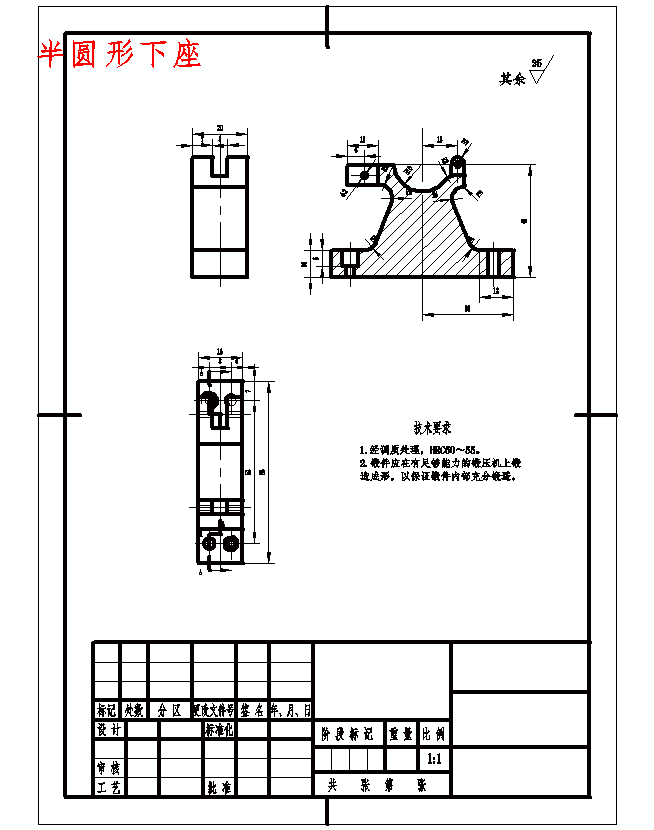

7. 半圆形下座.dwg

28 KB

8. 半圆形下座.gif

16.2 KB

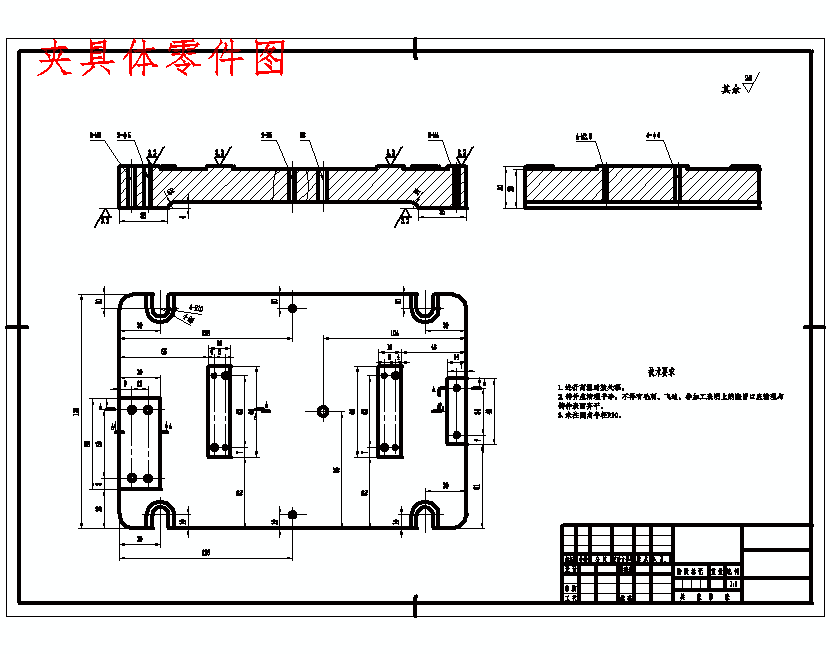

9. 夹具体零件图.dwg

46.3 KB

10. 夹具体零件图.gif

16.4 KB

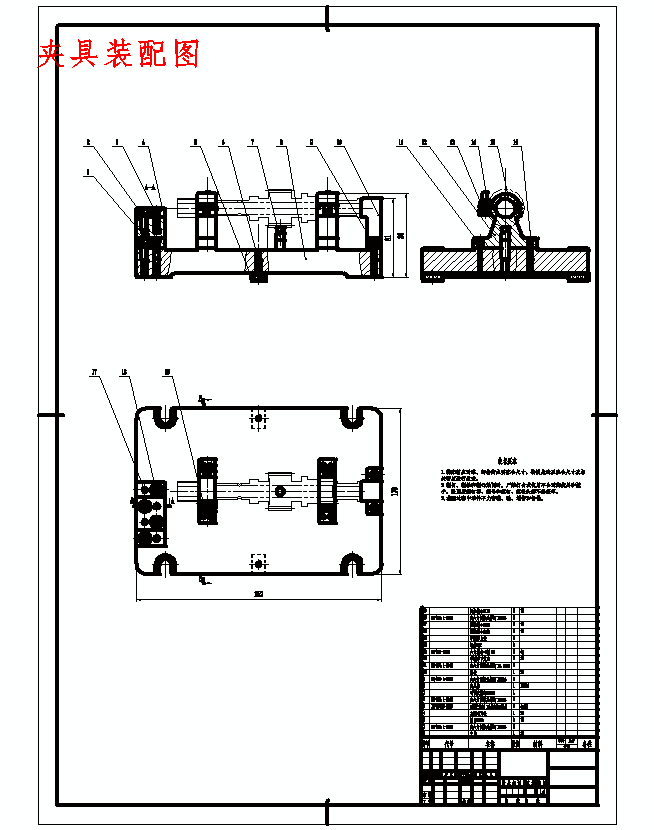

11. 夹具装配图.dwg

79 KB

12. 夹具装配图.gif

17.7 KB

13. 字数.JPG

58 KB

14. 工序卡片1.doc

51 KB

15. 工序卡片2.doc

48.5 KB

16. 工序卡片3.doc

43.5 KB

17. 工序卡片4.doc

45.5 KB

18. 工序卡片5.doc

46.5 KB

19. 工序卡片6.doc

45.5 KB

20. 工序卡片7.doc

44.5 KB

21. 工艺过程卡.doc

47 KB

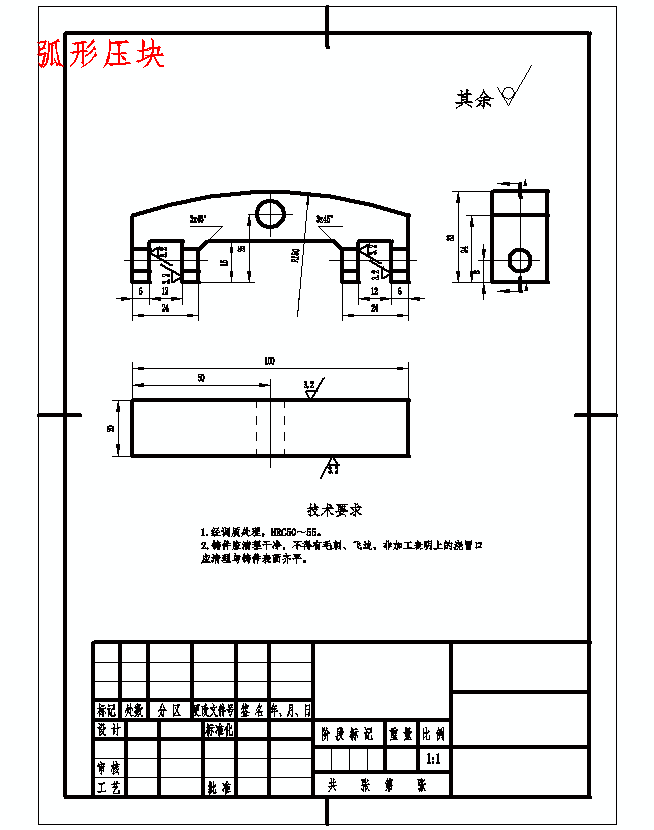

22. 弧形压块.dwg

25.6 KB

23. 弧形压块.gif

15.3 KB

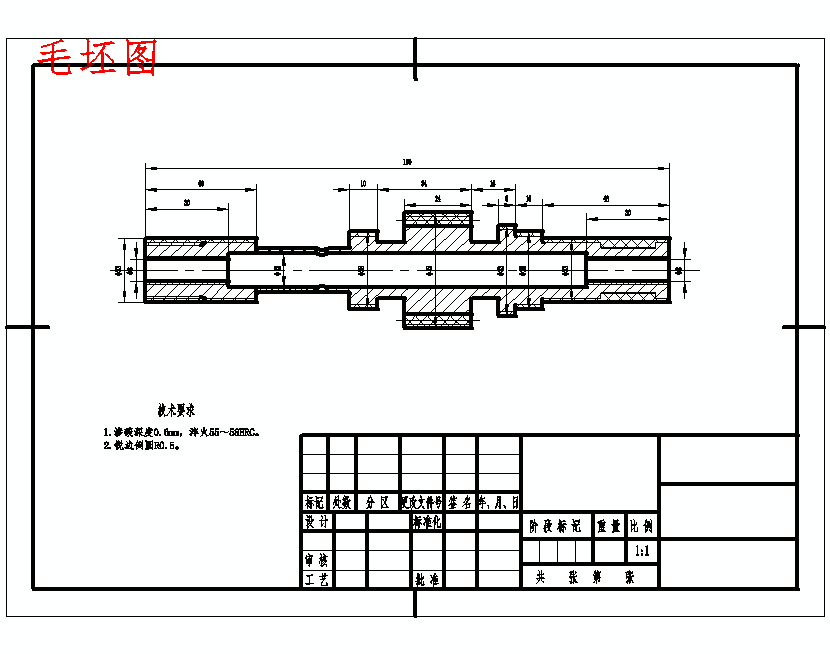

24. 毛坯图.dwg

33.9 KB

25. 毛坯图.gif

13.3 KB

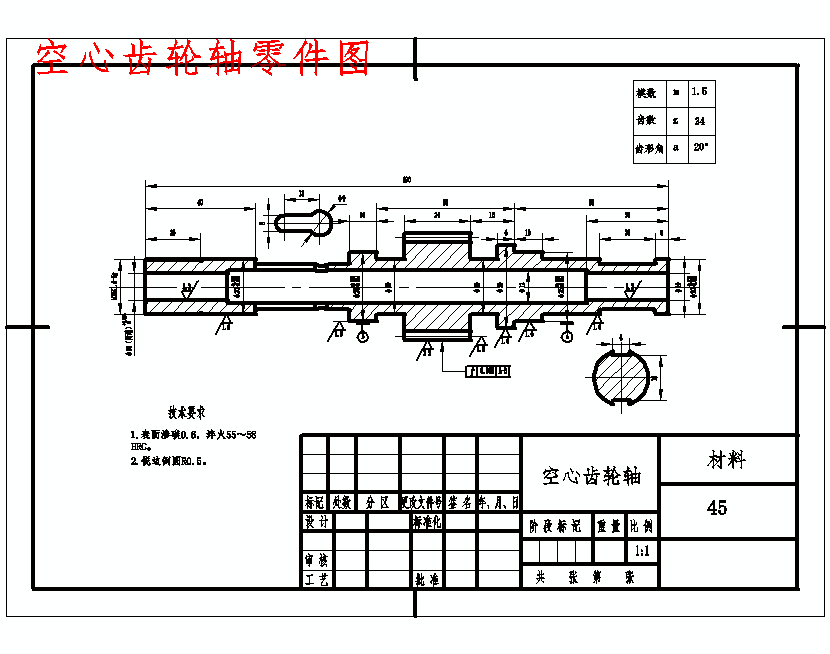

26. 空心齿轮轴零件图.dwg

34.1 KB

27. 空心齿轮轴零件图.gif

16.4 KB

28. 说明书-空心齿轮轴的加工工艺及铣左端槽夹具设计.doc

491 KB
