设备部件 / 工器具 / 变速叉的铣宽5.5侧面夹具设计及加工工艺装备含4张CAD图

变速叉的铣宽5.5侧面夹具设计及加工工艺装备含4张CAD图AutoCAD图档

图档名称为：变速叉的铣宽5.5侧面夹具设计及加工工艺装备含4张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10356462

模型大小：1.11M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-27

图纸介绍：

下载模型

鹤归晚

+ 关注

作品: 0

粉丝: 0

文件列表

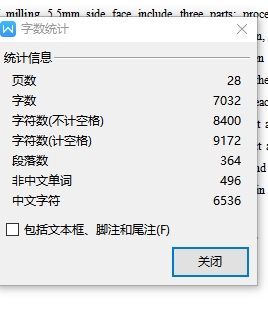

1. 1字数.JPG

47.9 KB

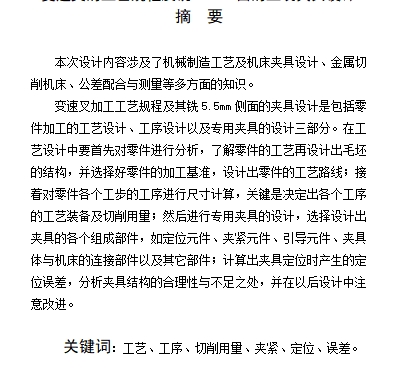

2. 2摘要.JPG

119 KB

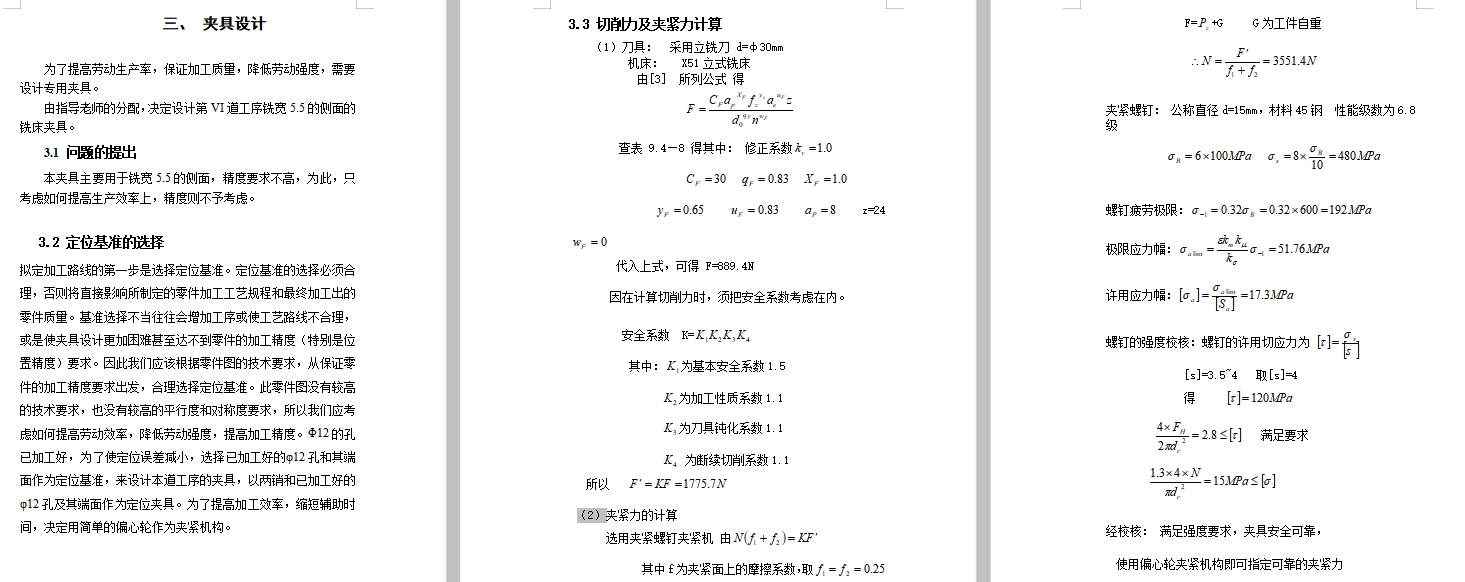

3. 3夹具设计部分.JPG

354 KB

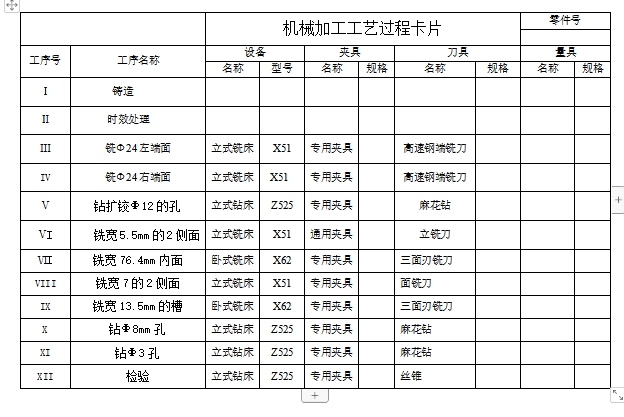

4. 4过程卡.JPG

157 KB

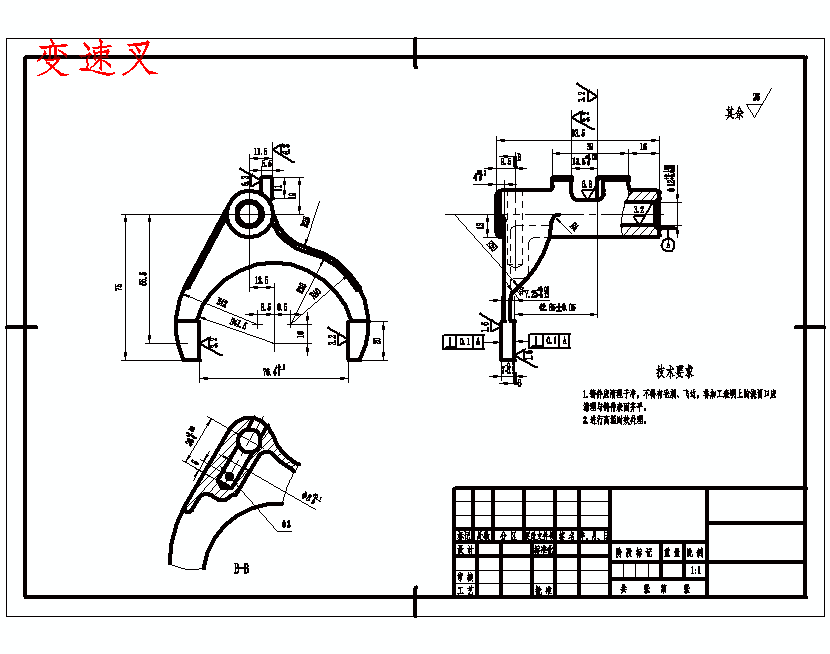

5. 变速叉.dwg

42.7 KB

6. 变速叉.gif

15.9 KB

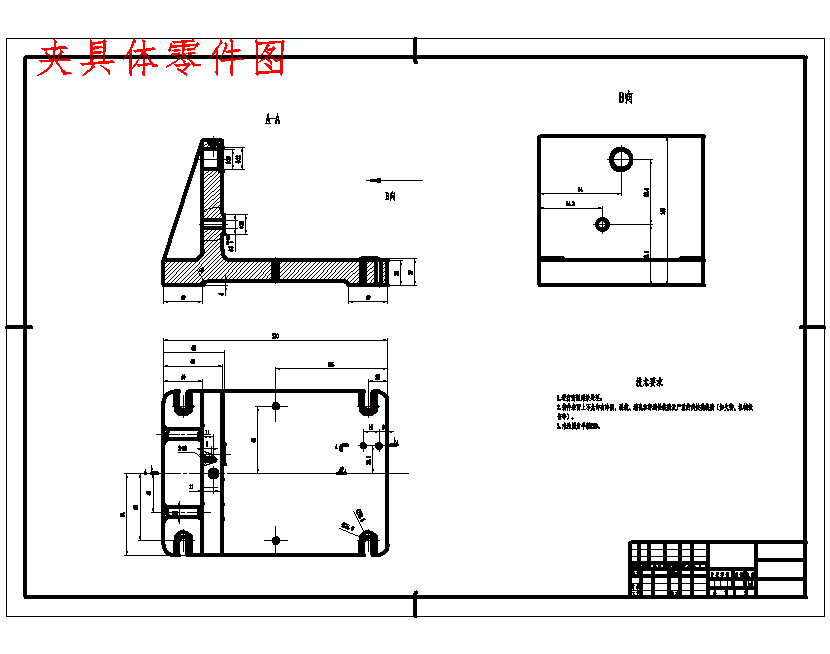

7. 夹具体零件图.dwg

41.5 KB

8. 夹具体零件图.gif

13.3 KB

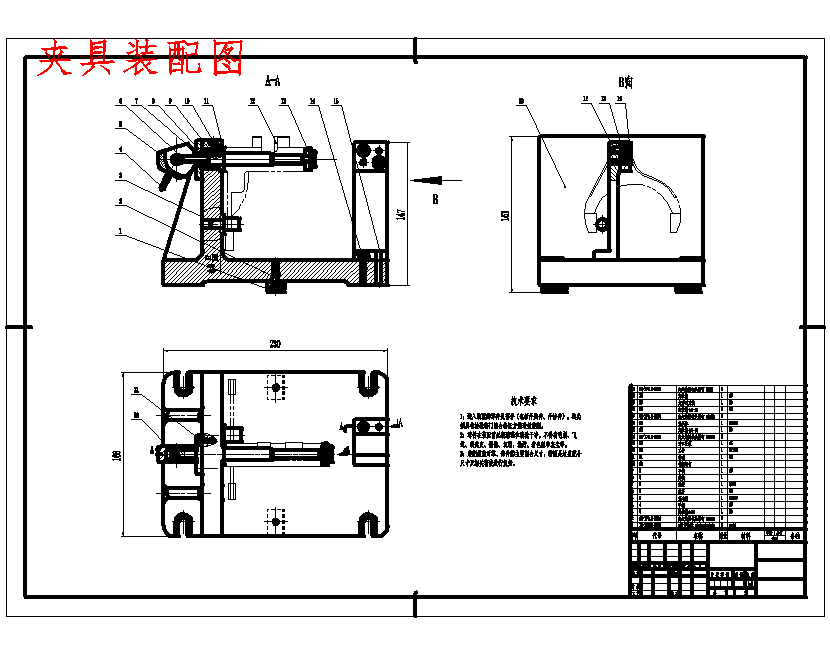

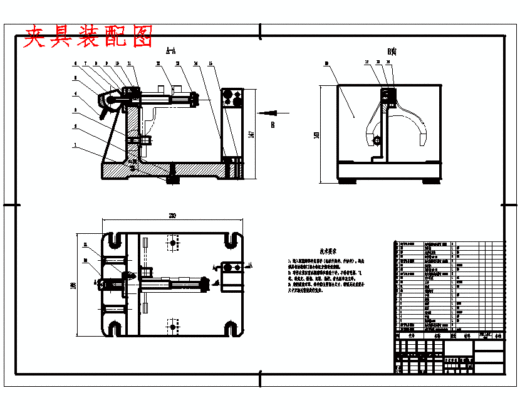

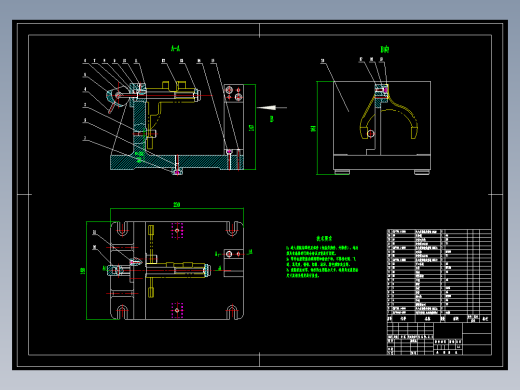

9. 夹具装配图.dwg

86.4 KB

10. 夹具装配图.gif

18.1 KB

11. 工序卡片1.doc

43.5 KB

12. 工序卡片10.doc

47 KB

13. 工序卡片2.doc

43.5 KB

14. 工序卡片3.doc

44 KB

15. 工序卡片4.doc

45 KB

16. 工序卡片5.doc

44 KB

17. 工序卡片6.doc

45 KB

18. 工序卡片7.doc

45 KB

19. 工序卡片8.doc

45 KB

20. 工序卡片9.doc

45 KB

21. 工艺过程卡.doc

49.5 KB

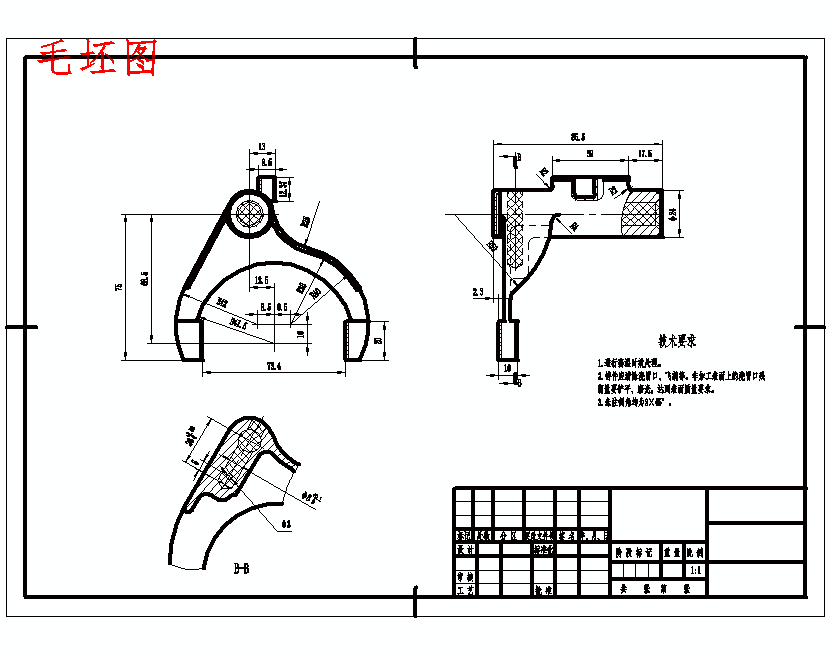

22. 毛坯图.dwg

47.4 KB

23. 毛坯图.gif

15.1 KB

24. 说明书-变速叉的铣宽5.5侧面夹具设计及加工工艺装备.doc

461 KB
