磨床液压系统（F=15KN）（CAD+说明书）AutoCAD图档
CAD图档名称为：磨床液压系统（F=15KN）（CAD+说明书），属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10531563
模型大小：4.42M
软件版本： AutoCAD 2018
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-07-08
图纸介绍：
下载模型
文件列表
1. 1.png
249 KB
2. 10.png
82.4 KB
3. 11.png
58 KB
4. 12.png
87.5 KB
5. 13.png
40.2 KB
6. 2.png
41.8 KB
7. 3.png
49.1 KB
8. 4.png
126 KB
9. 5.png
150 KB
10. 6.png
28.1 KB
11. 7.png
192 KB
12. 8.png
67.6 KB
13. 9.png
72.1 KB

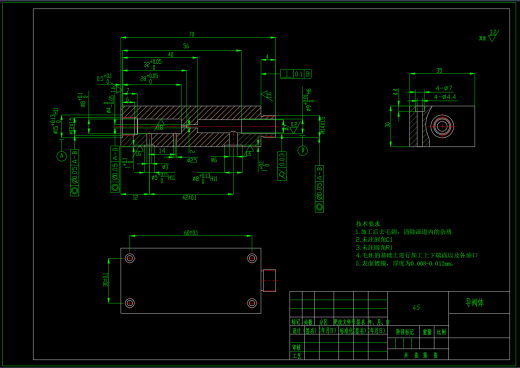

14. 磨床-先导式溢流阀导阀体-A3.dwg
243 KB

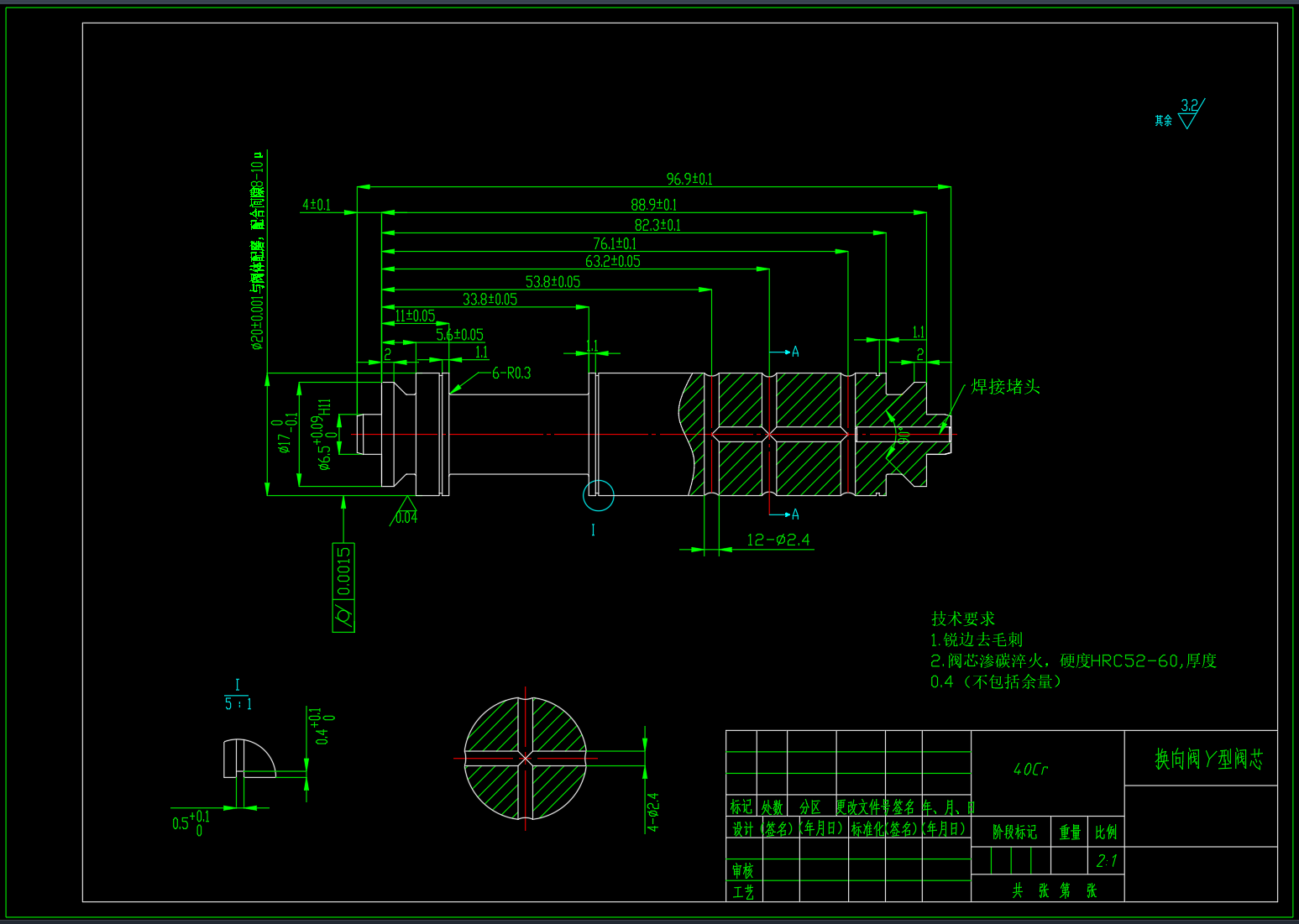

15. 磨床-换向阀Y型阀芯-A3.dwg
161 KB

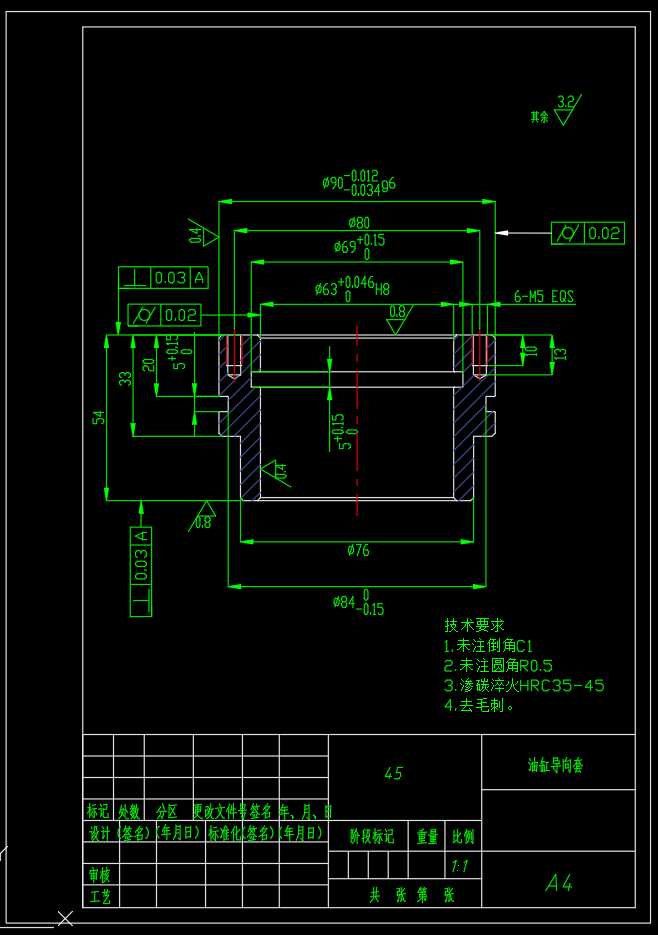

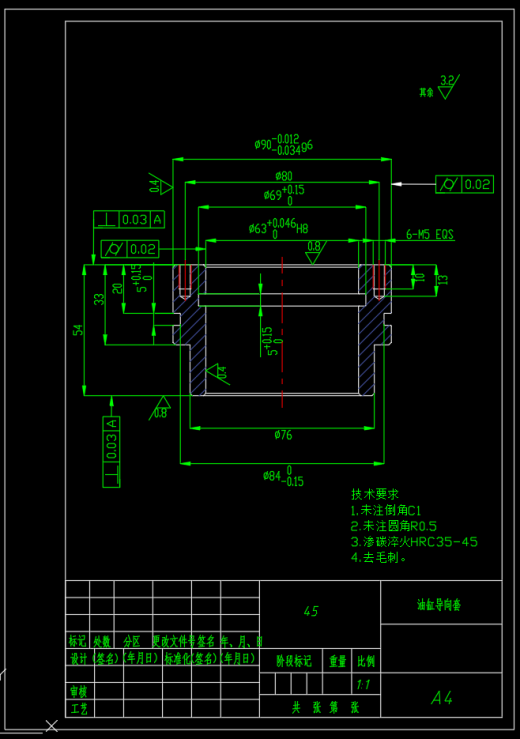

16. 磨床-油缸导向套-A4.dwg
56 KB

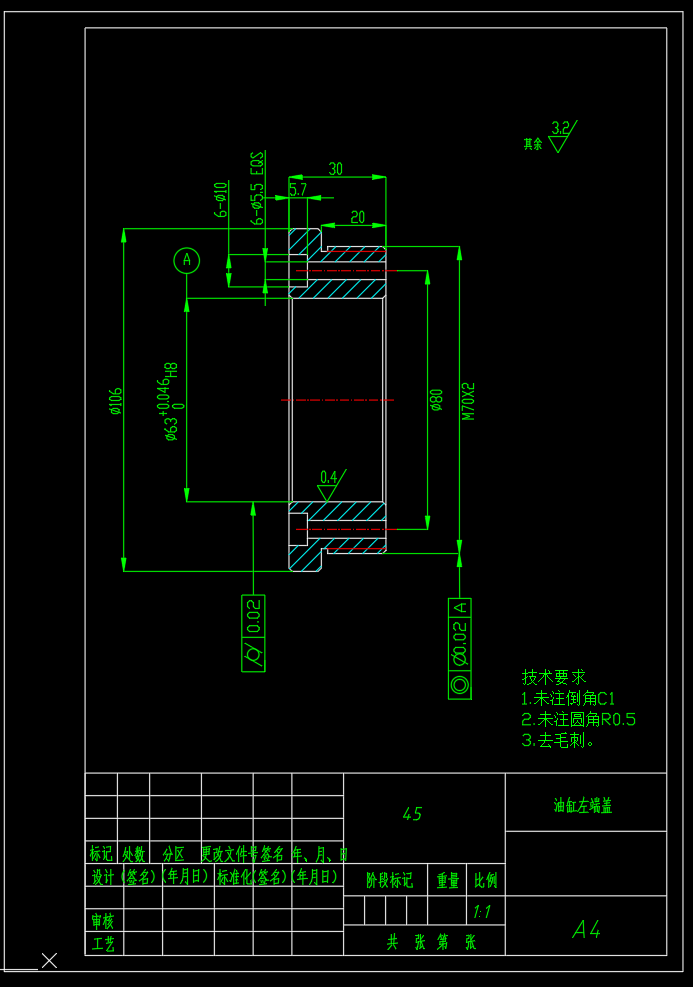

17. 磨床-油缸左端盖-A4.dwg
48.3 KB

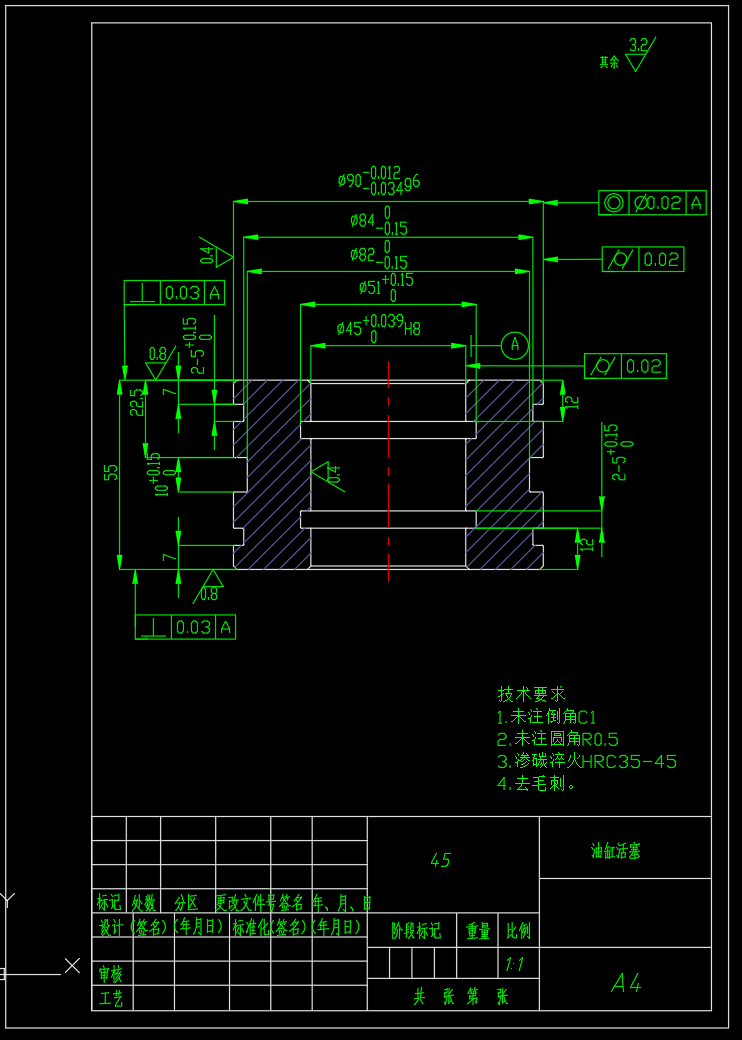

18. 磨床-油缸活塞-A4.dwg
53.4 KB

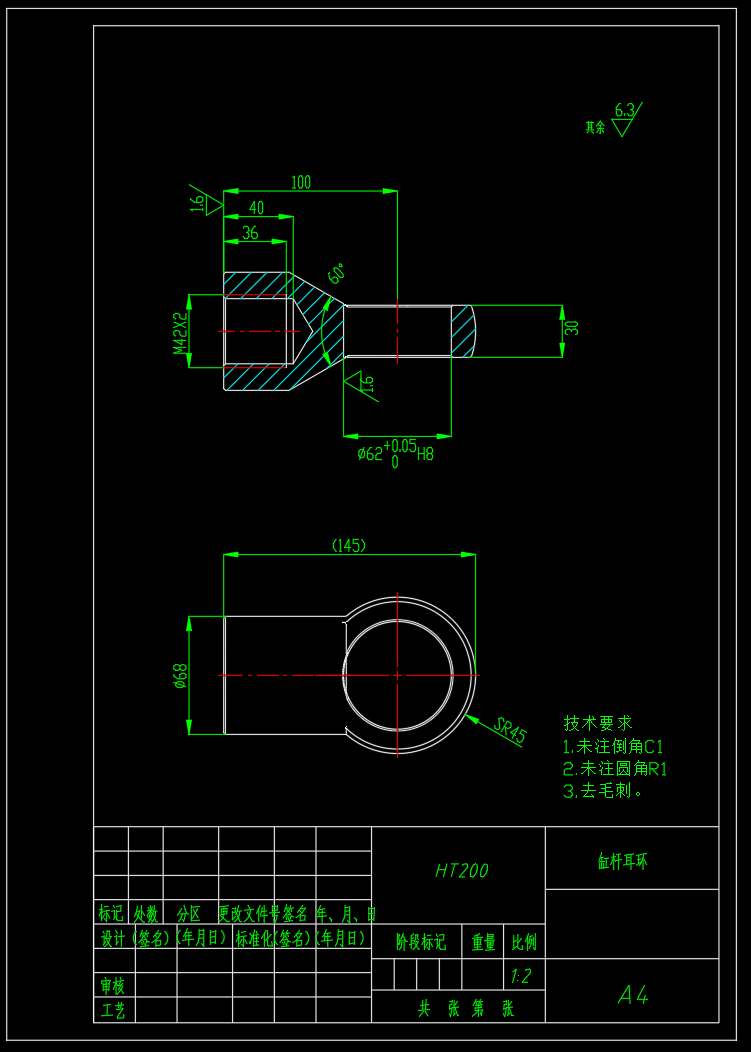

19. 磨床-油缸缸杆耳环-A4.dwg
51.9 KB

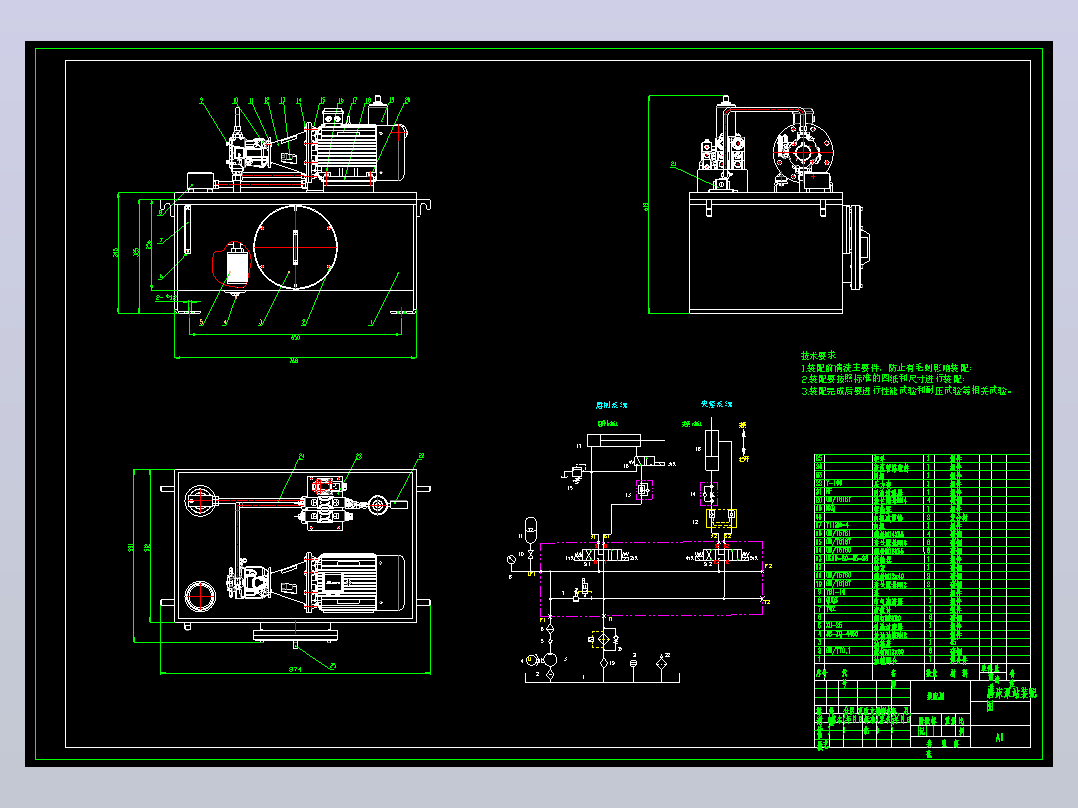

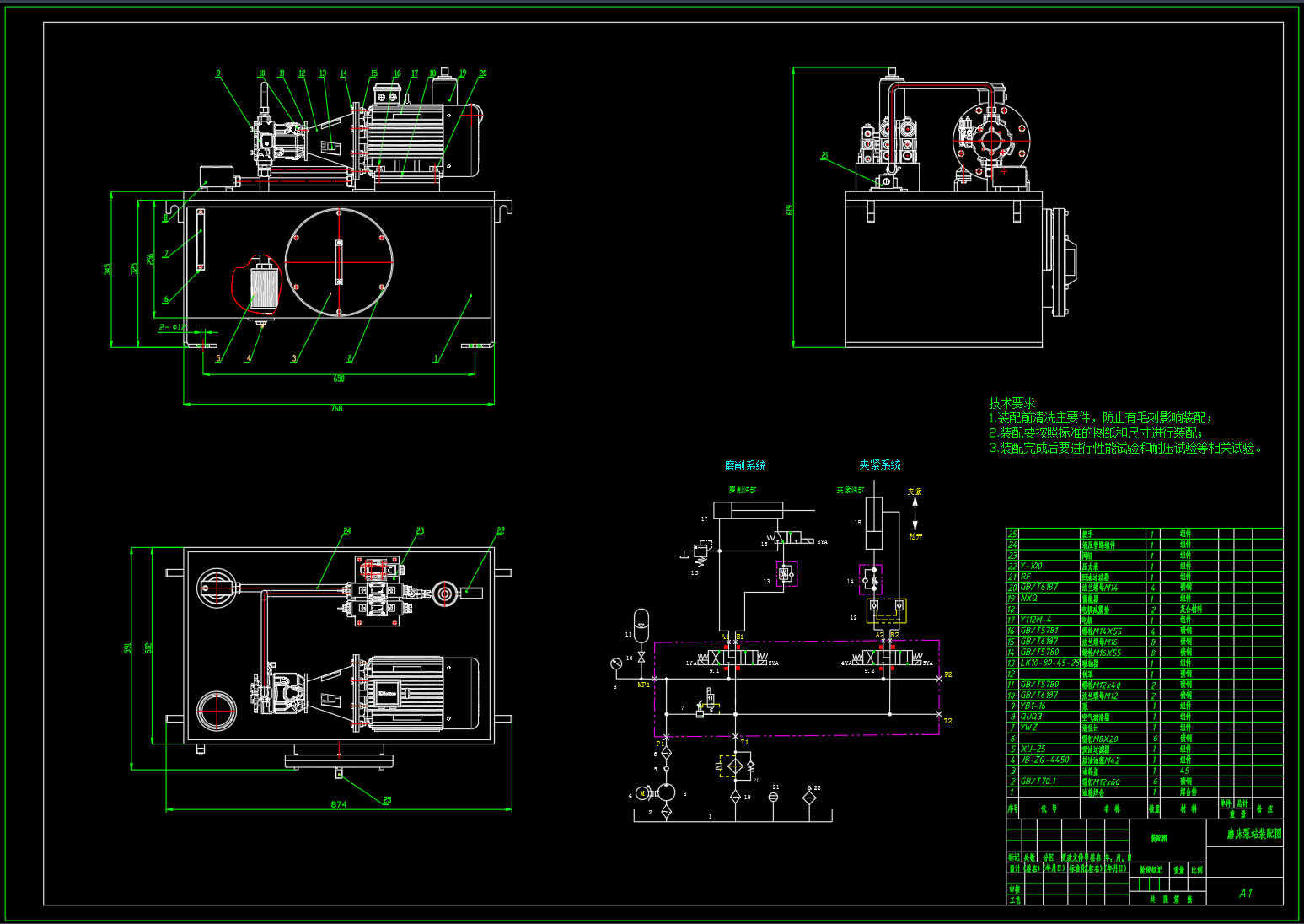

20. 磨床-泵站装配图-A1.dwg
1010 KB

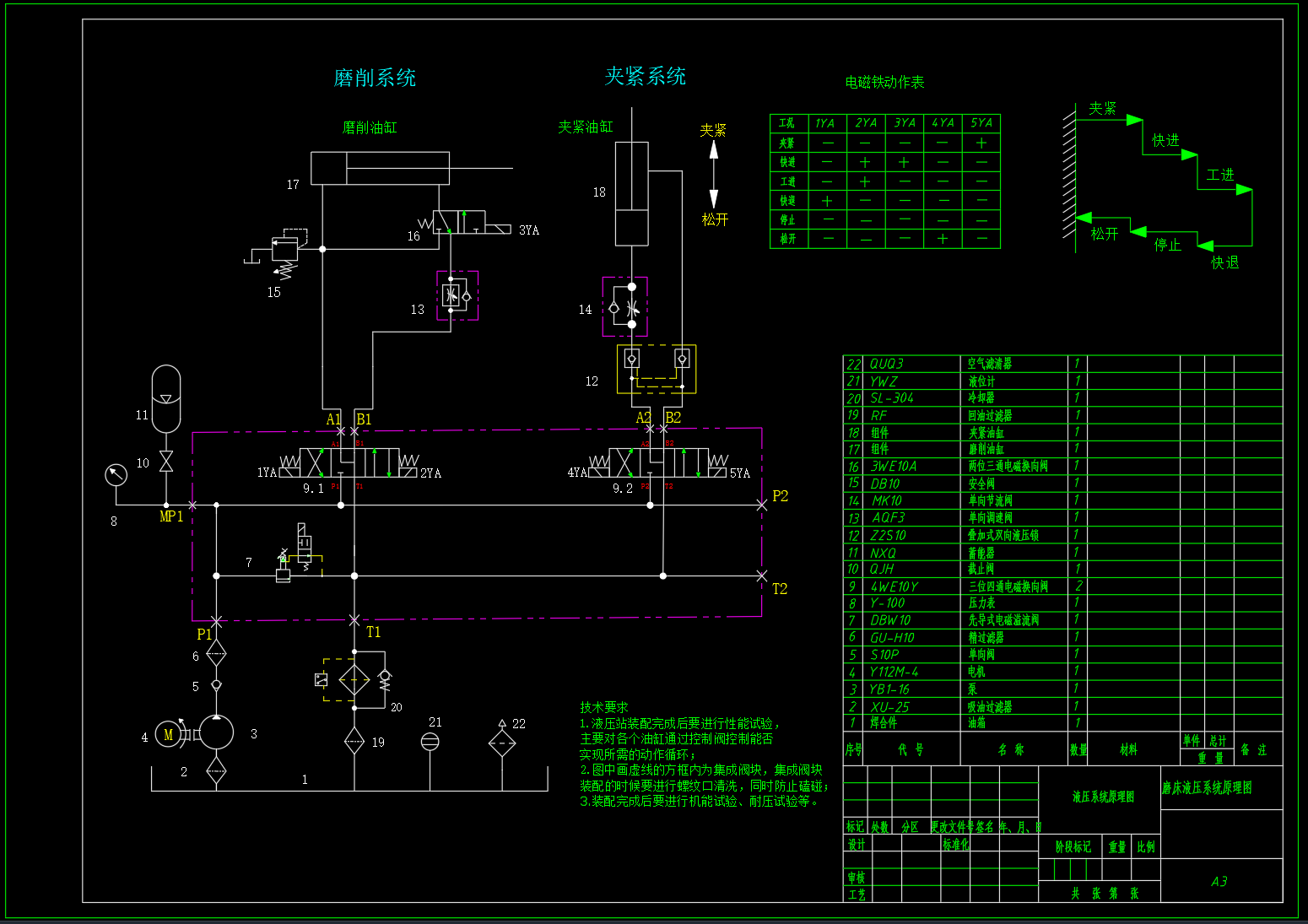

21. 磨床-液压系统原理图-A3.dwg
236 KB

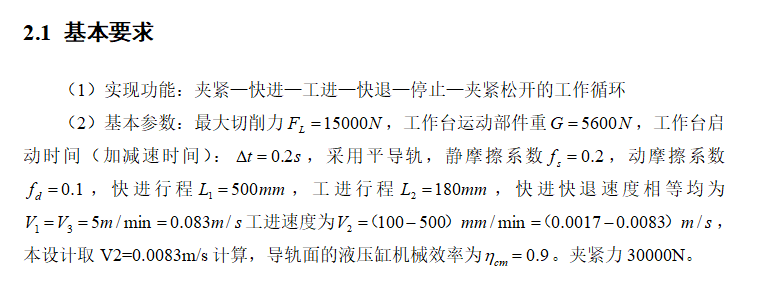

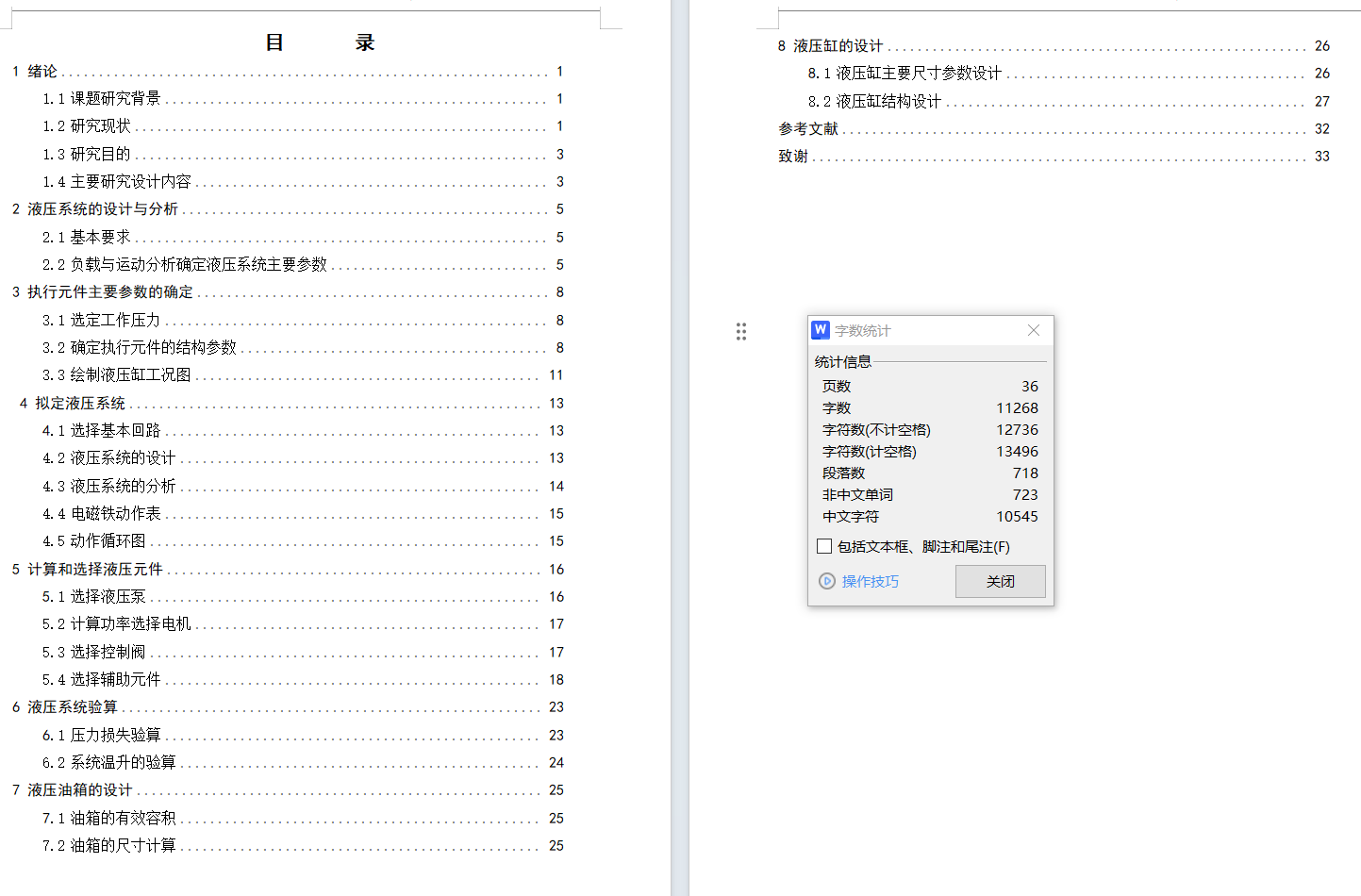

22. 磨床-液压系统设计说明书.docx
1.5 MB

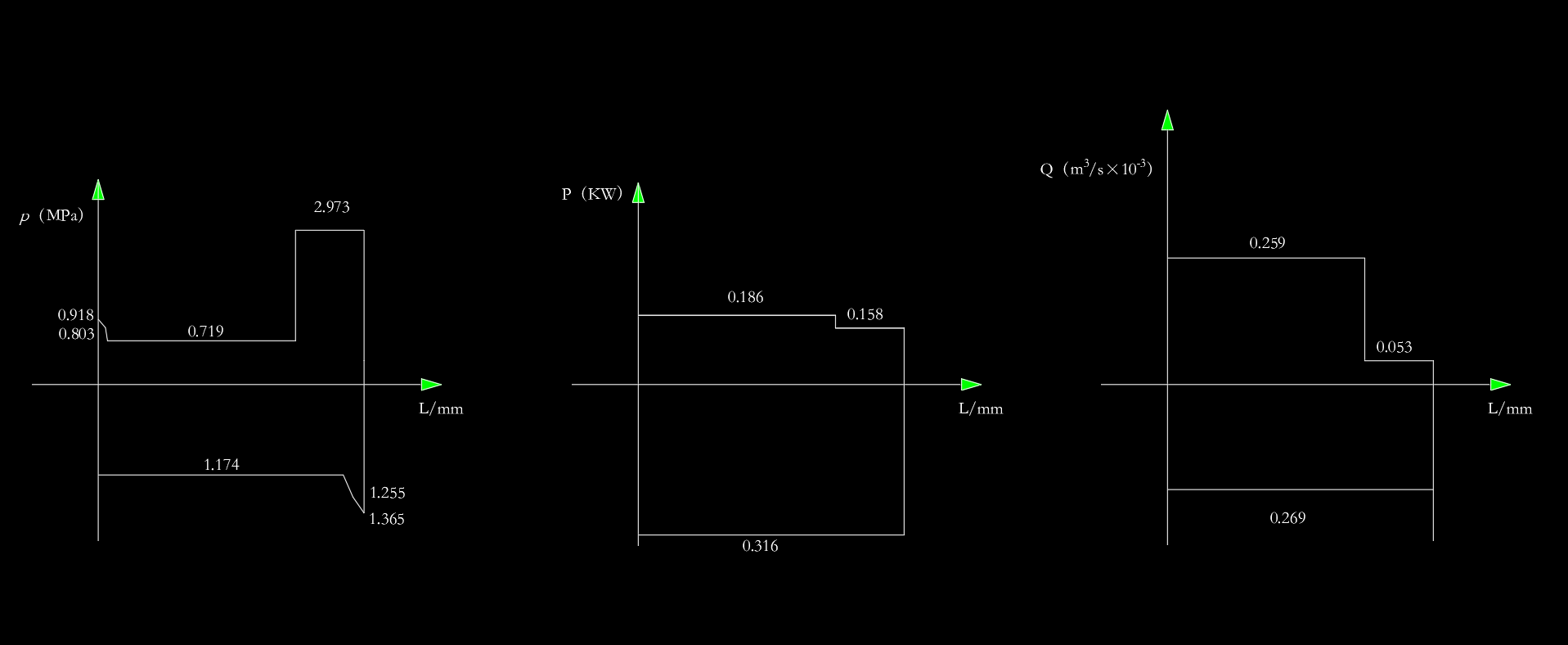

23. 磨床-液压缸工况图-A3.dwg
164 KB

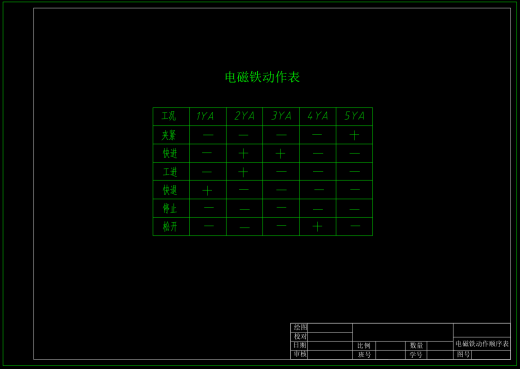

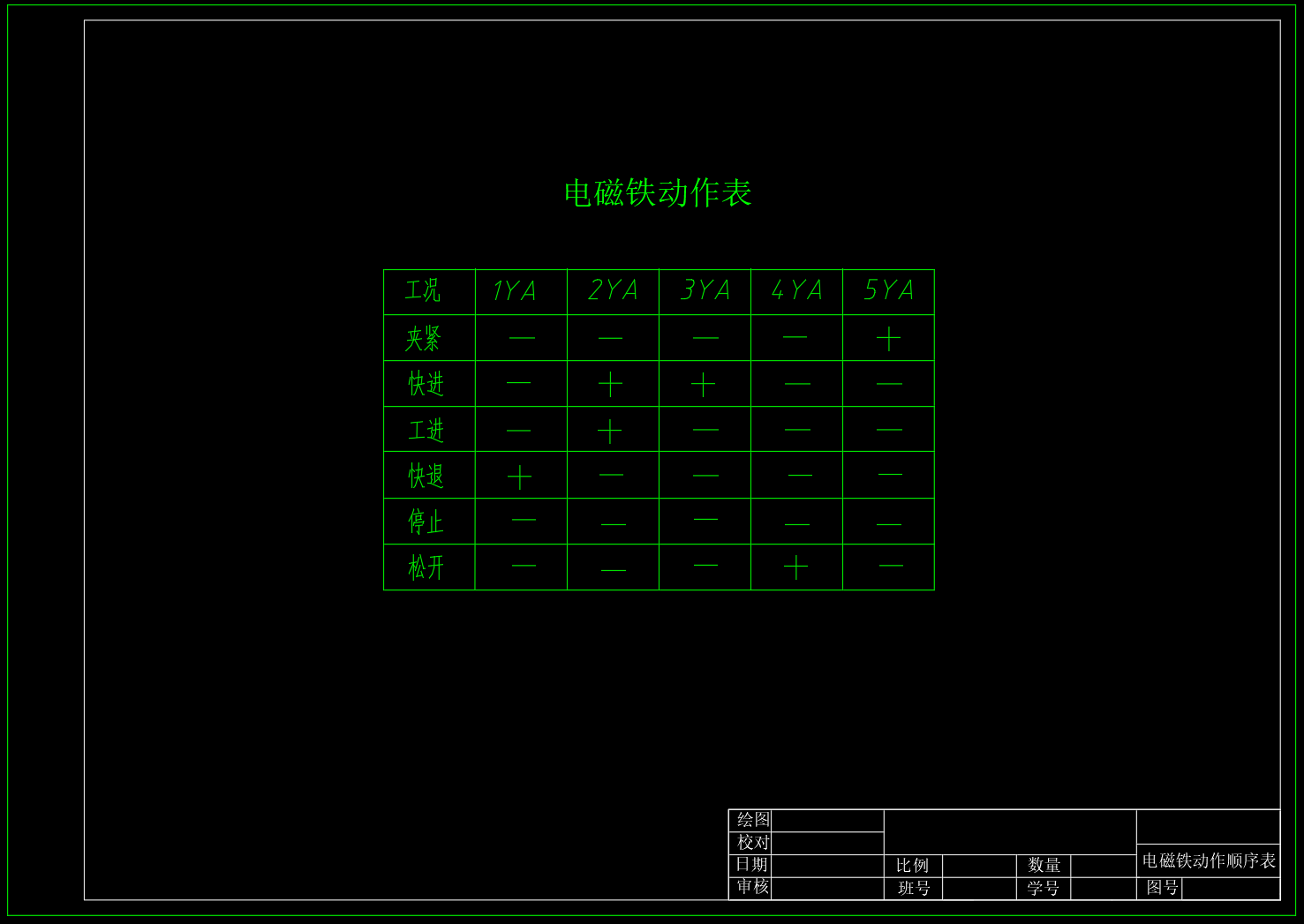

24. 磨床-电磁铁动作顺序表-A3.dwg
106 KB

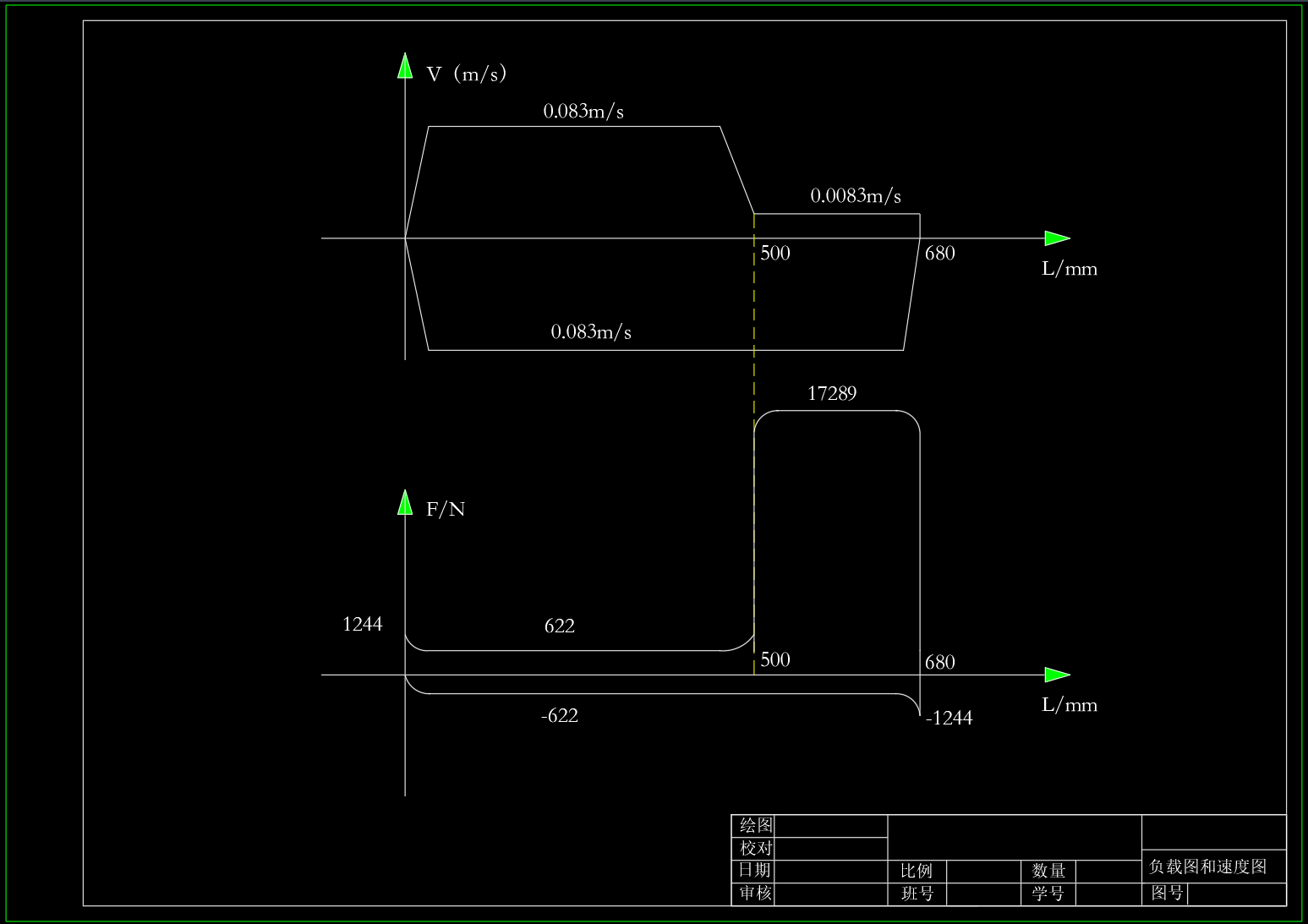

25. 磨床-负载图和速度图-A3.dwg
165 KB
