专用组合机床液压系统设计（F=11KN）（CAD+说明书）AutoCAD图档
CAD图档名称为：专用组合机床液压系统设计（F=11KN）（CAD+说明书），属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10465803
模型大小：4.73M
软件版本： AutoCAD 2018
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-17
图纸介绍：
下载模型
文件列表
1. 1.png
42.2 KB
2. 10.png
111 KB
3. 11.png
189 KB
4. 12-专用组合机床液压系统设计-说明书.doc
2.8 MB
5. 12.png
33.7 KB
6. 13.png
31 KB
7. 14.png
61.2 KB
8. 15.png
60.8 KB
9. 16.png
212 KB
10. 17.png
146 KB
11. 18.png
137 KB
12. 19.png
97.4 KB
13. 2.png
16.8 KB
14. 20.png
16.9 KB
15. 3.png
29.9 KB
16. 4.png
27.1 KB
17. 5.png
29.2 KB
18. 6.png
55.5 KB
19. 7.png
31 KB
20. 8.png
24.6 KB
21. 9.png
108 KB

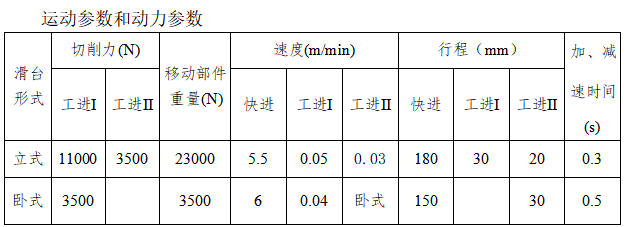

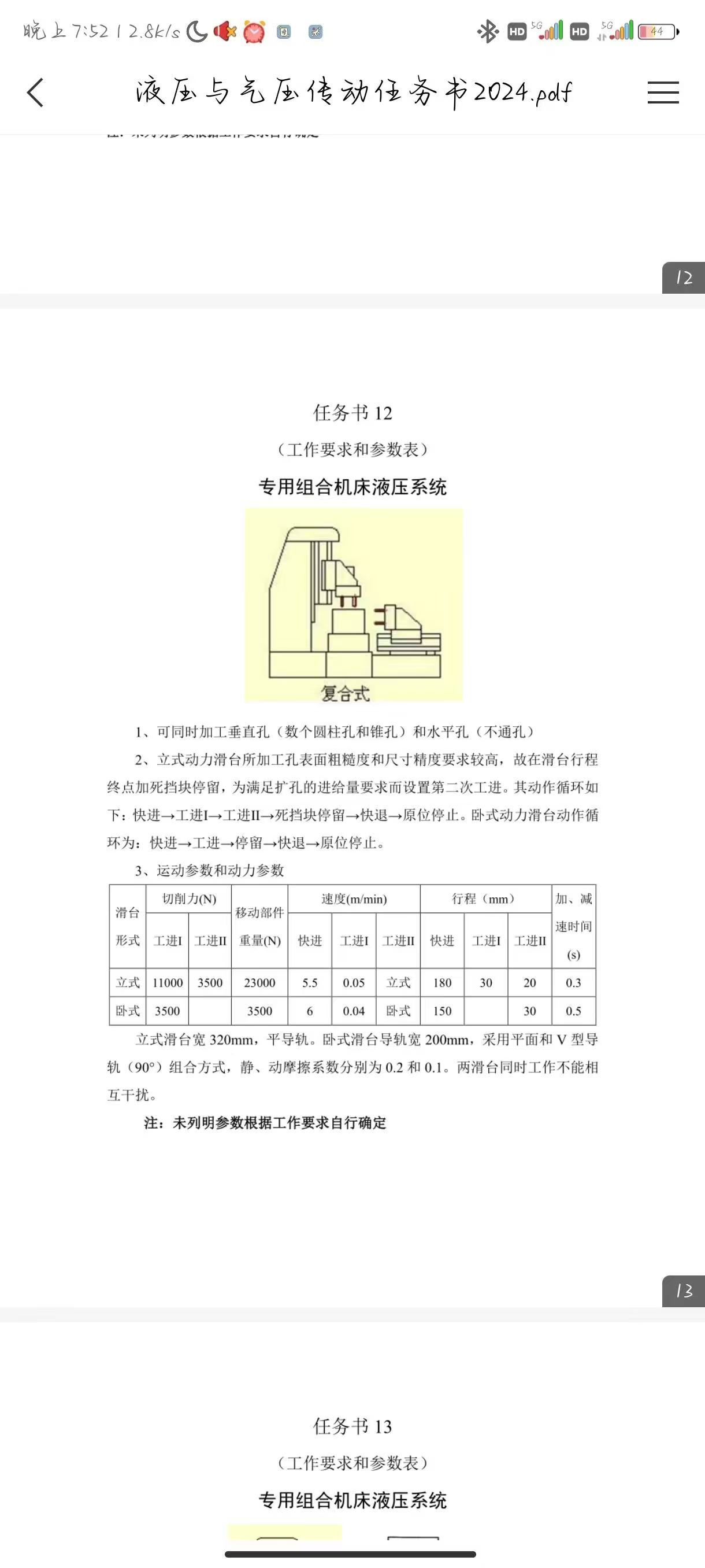

22. efd267ac-f4ed-43a7-b177-71793ced813a.jpg
183 KB

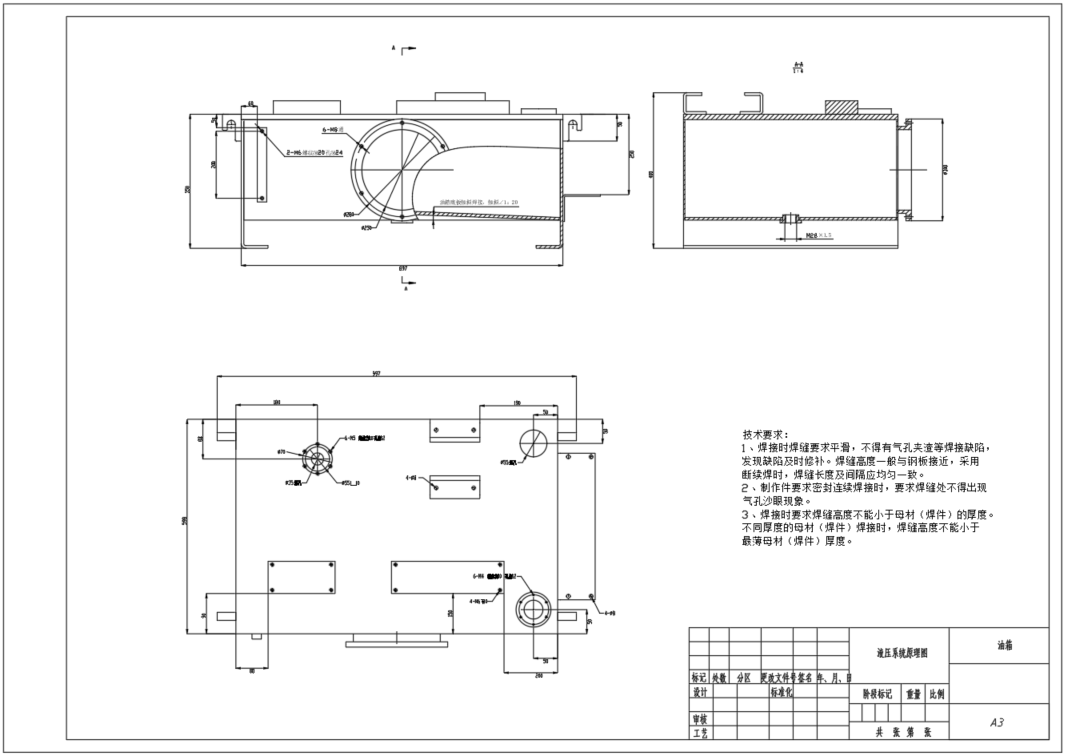

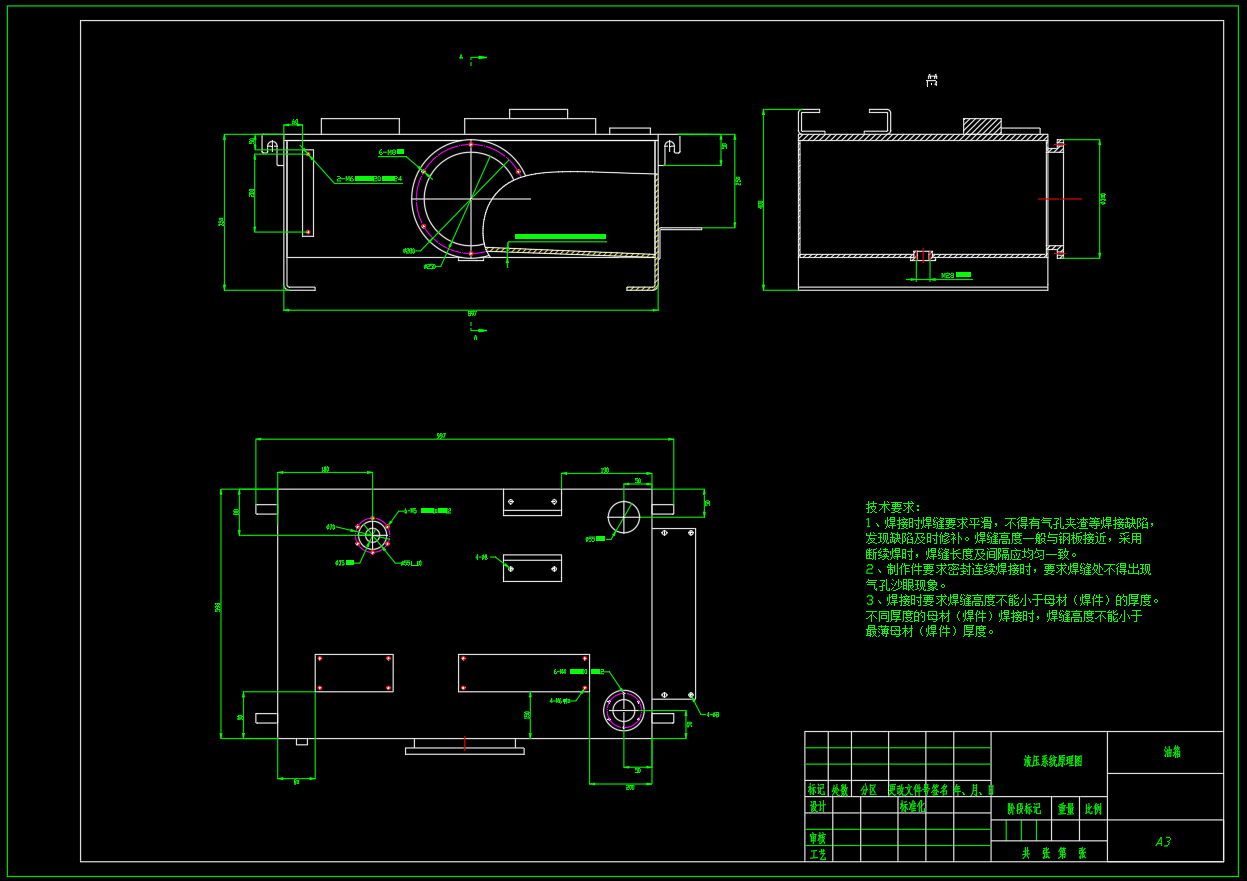

23. 专用组合机床-油箱-A3.dwg
194 KB

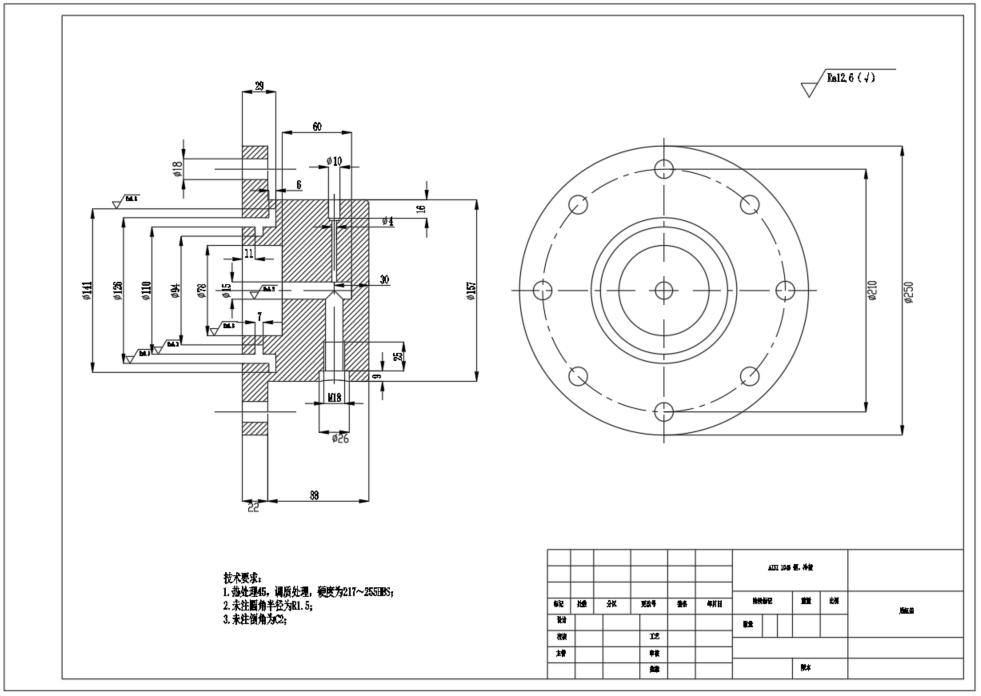

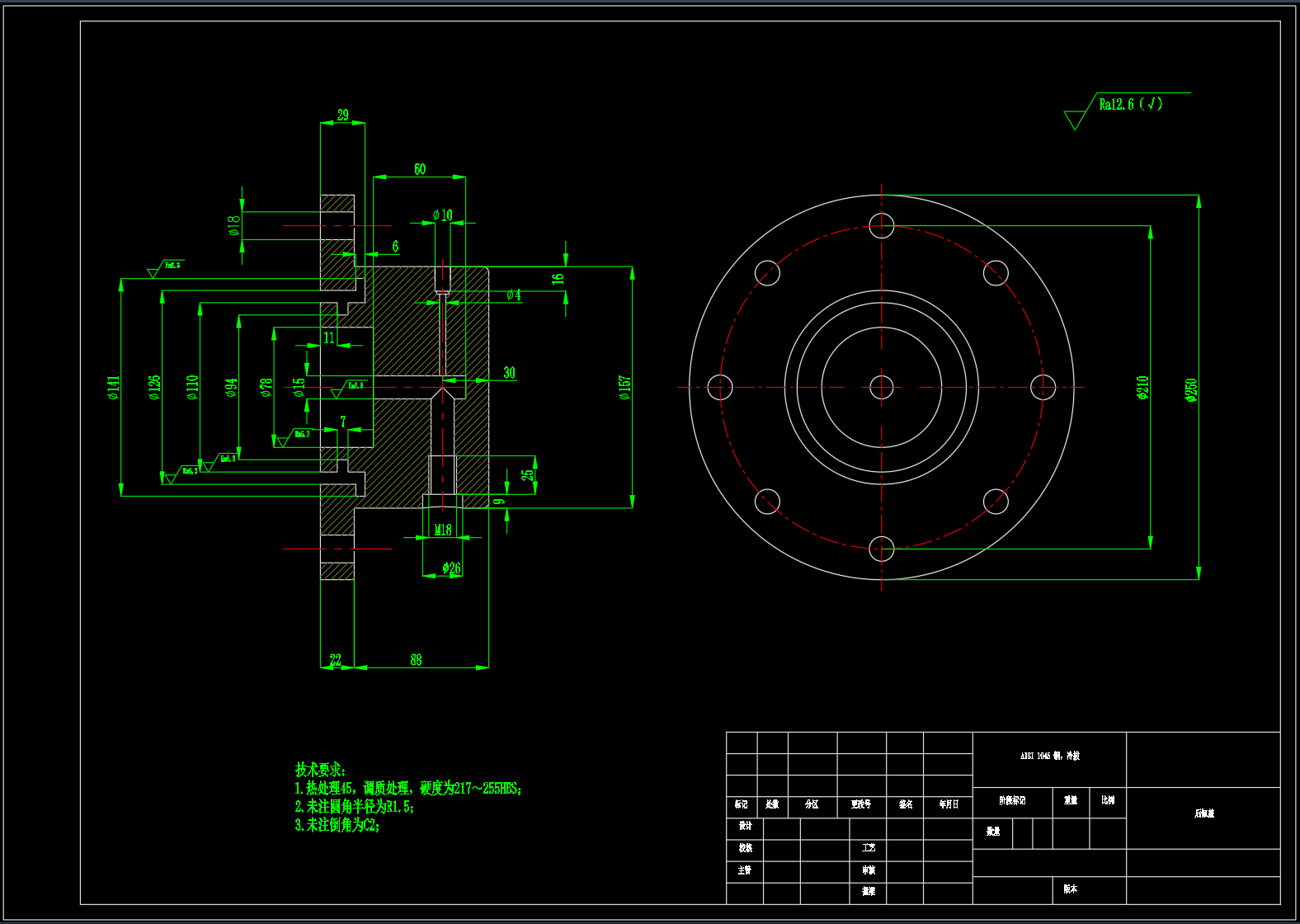

24. 专用组合机床-油缸后缸盖-A3.dwg
139 KB

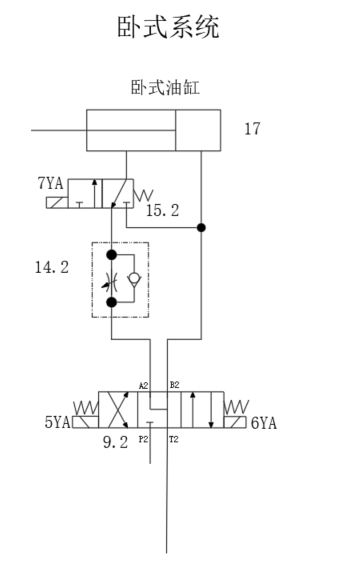

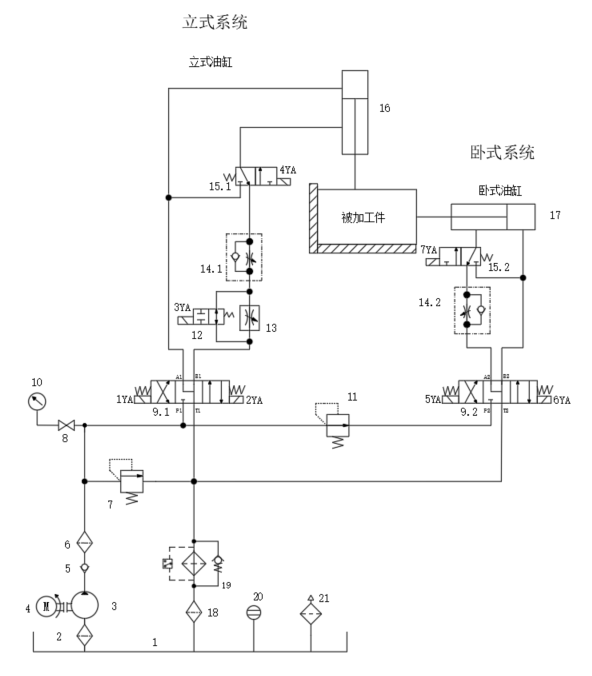

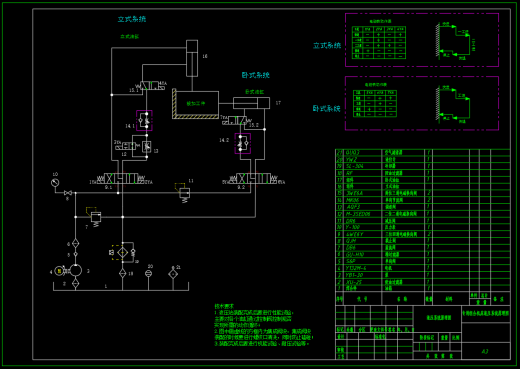

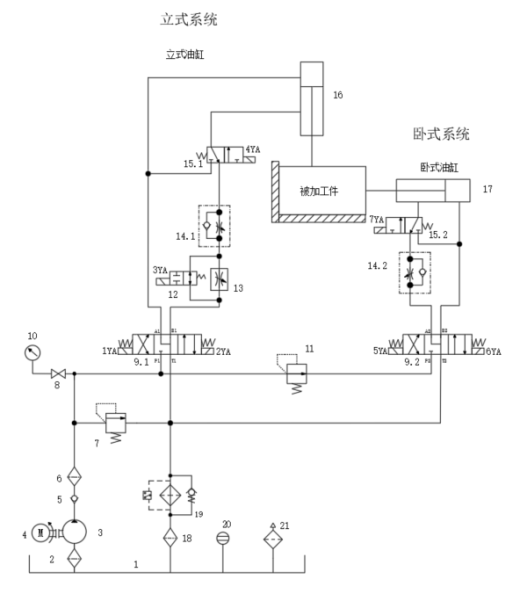

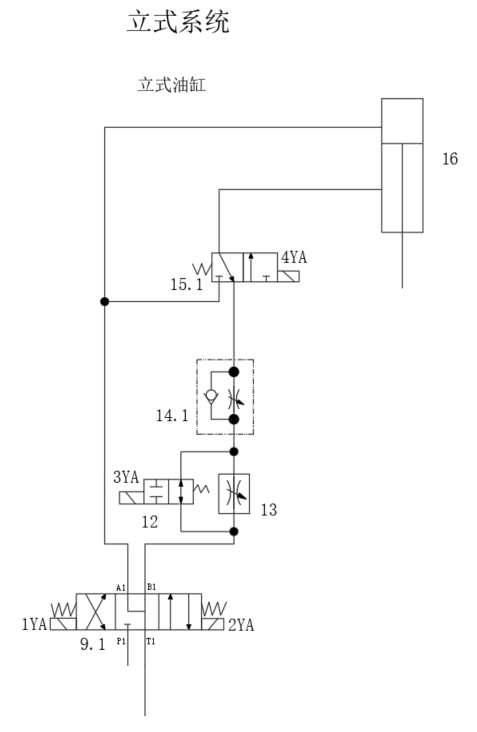

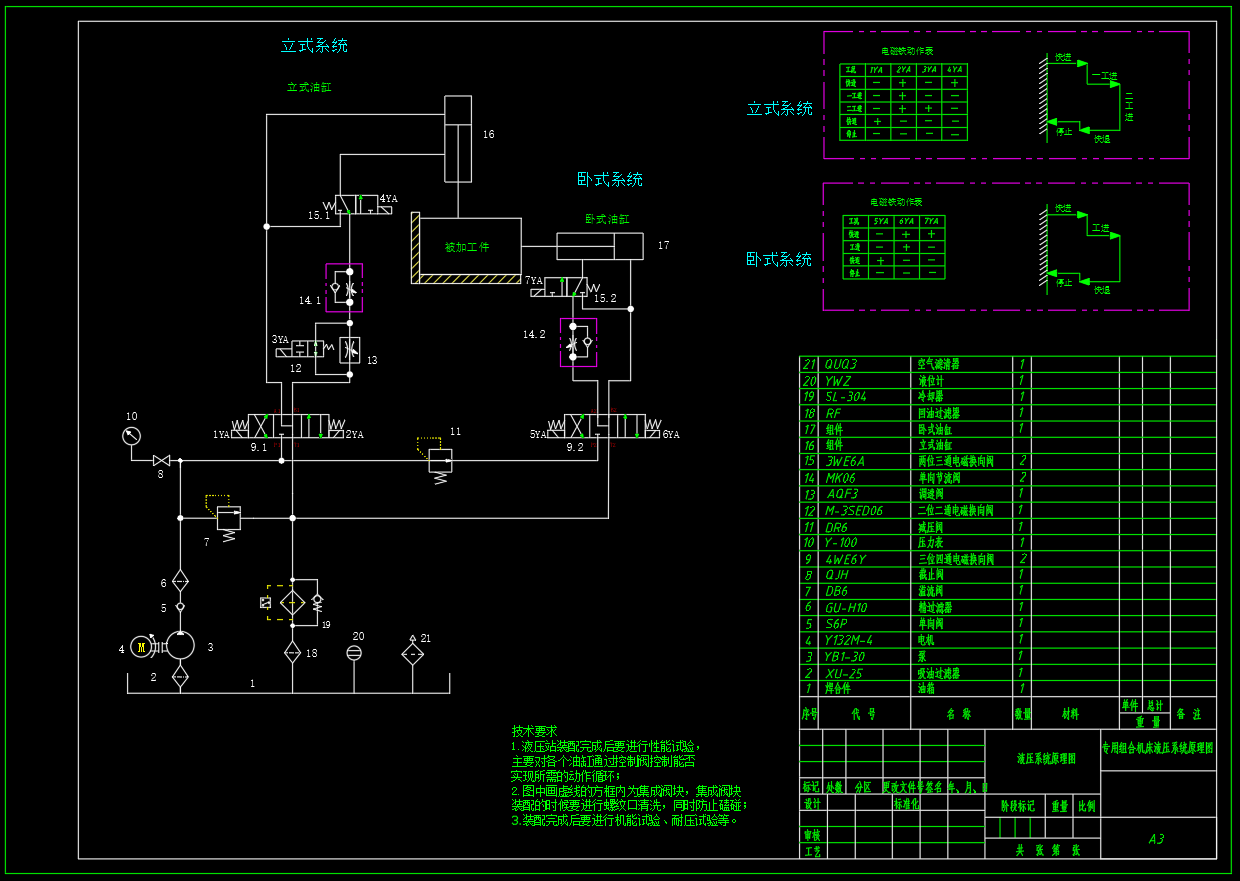

25. 专用组合机床-液压系统原理图-A3.dwg
223 KB

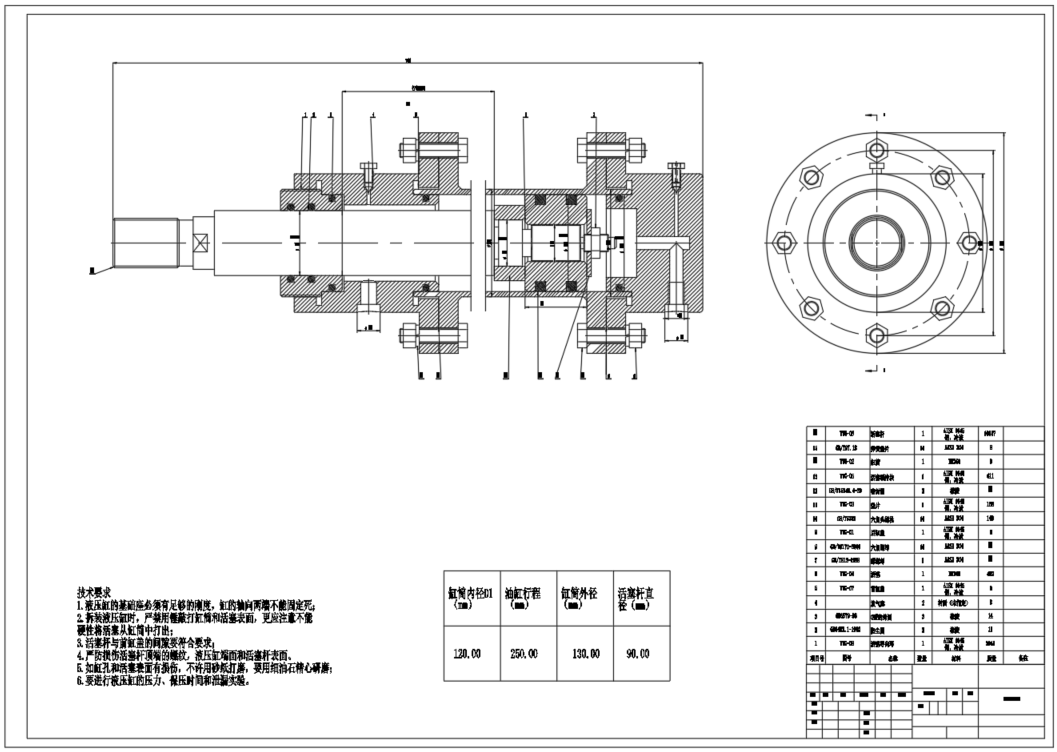

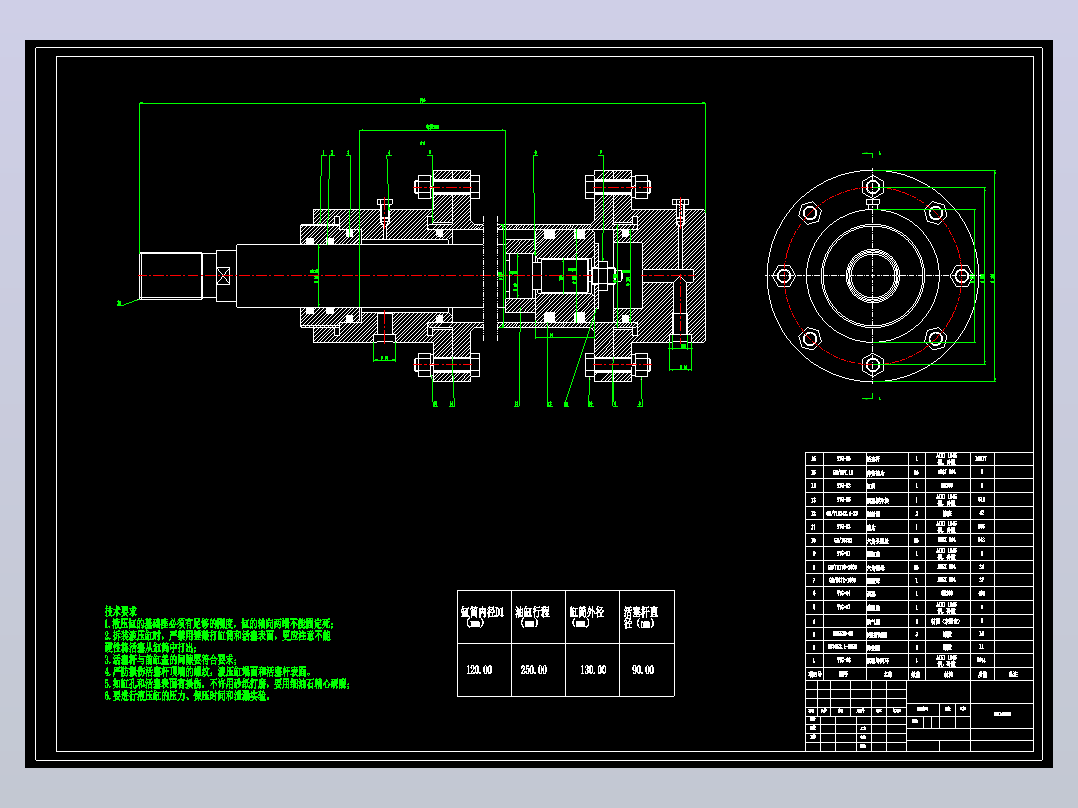

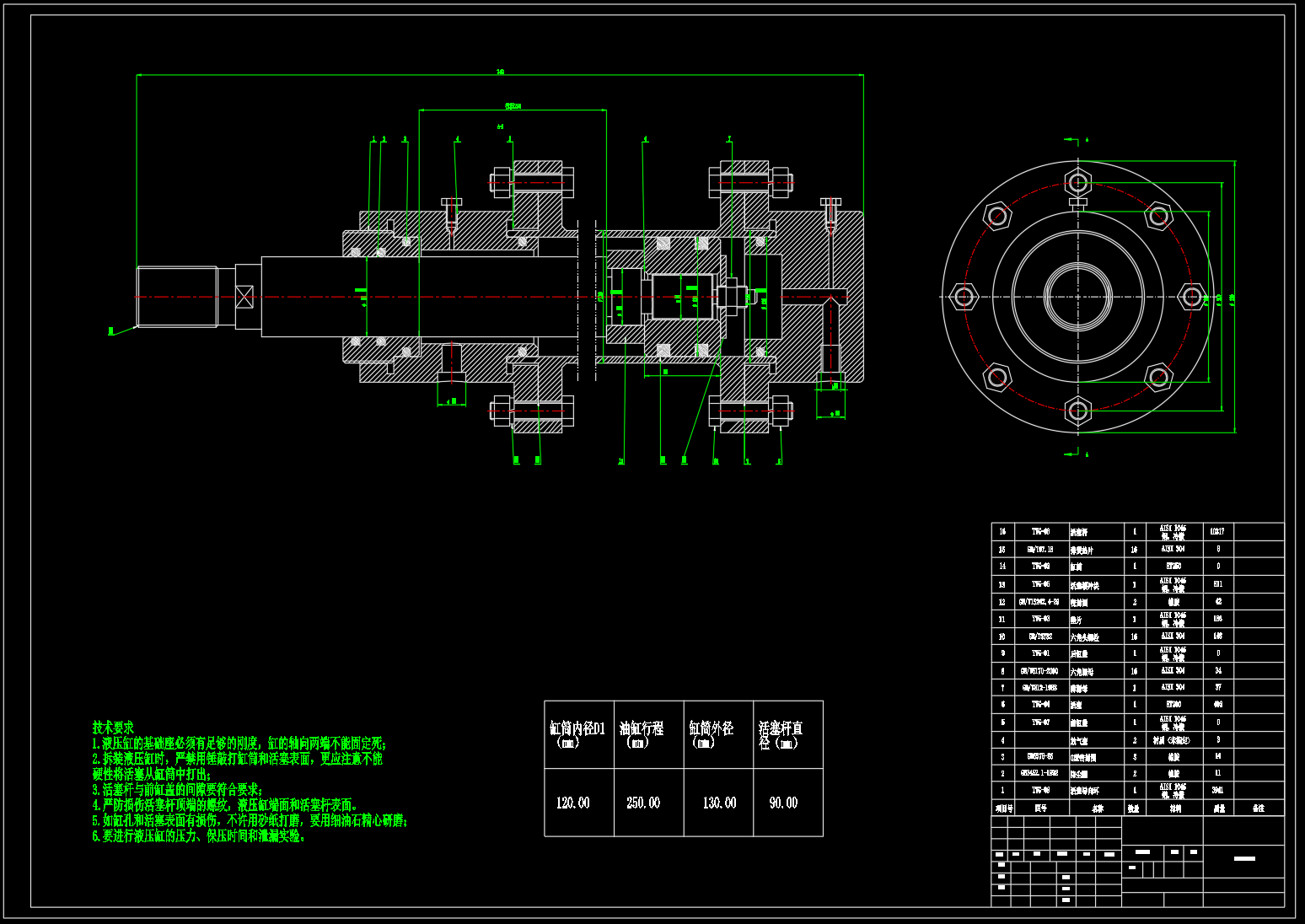

26. 专用组合机床-液压缸装配图-A3.dwg
309 KB

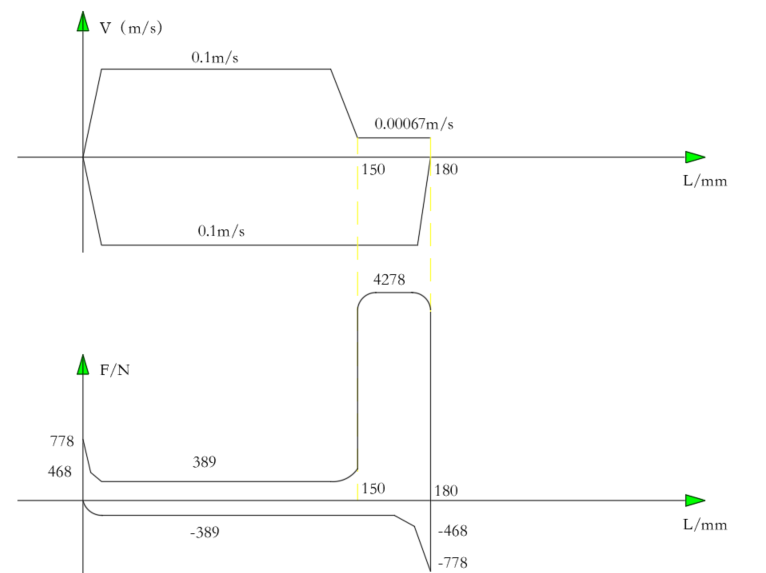

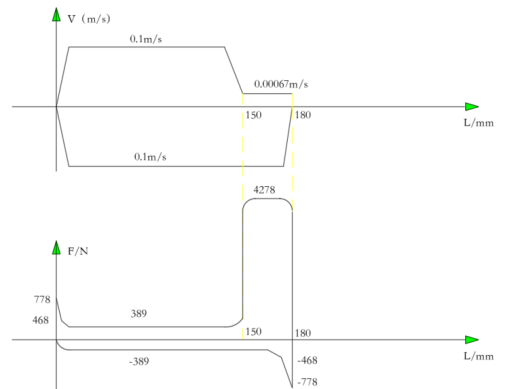

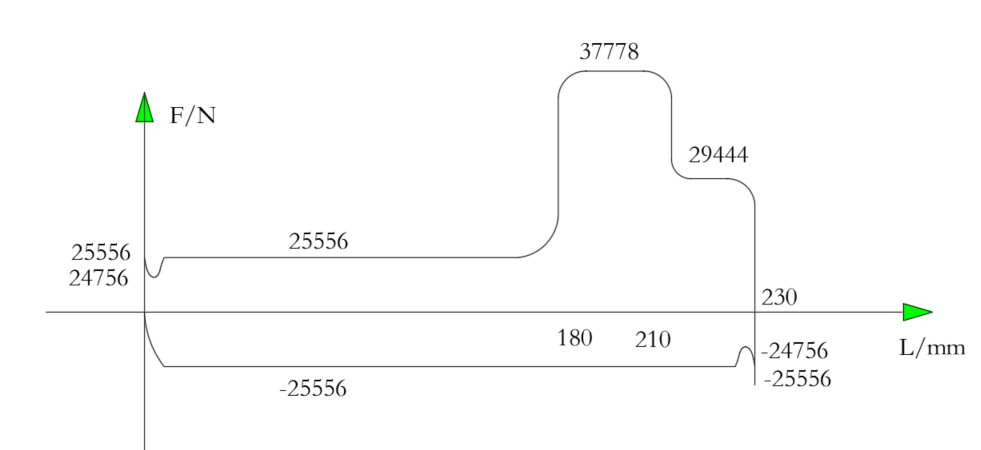

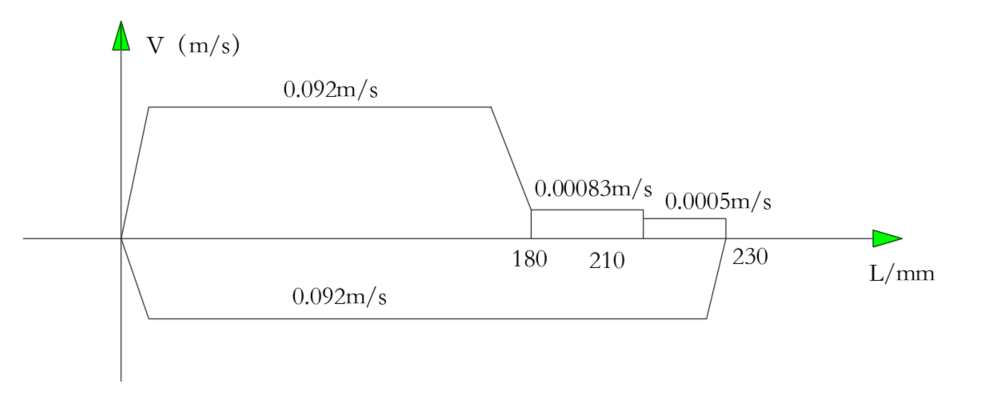

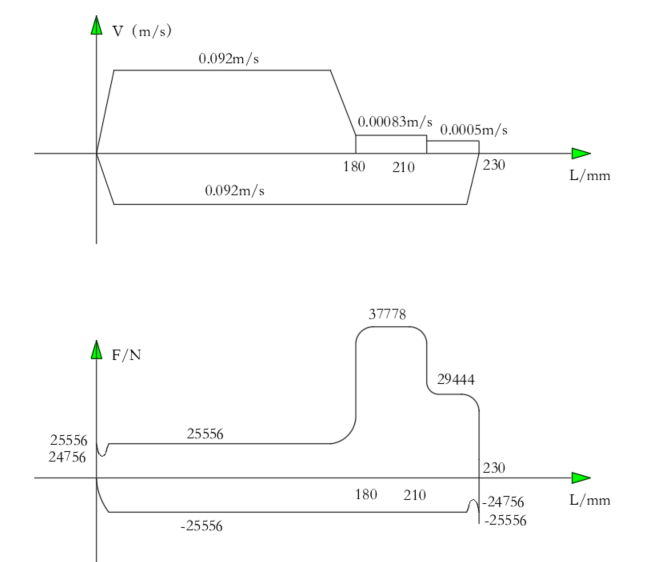

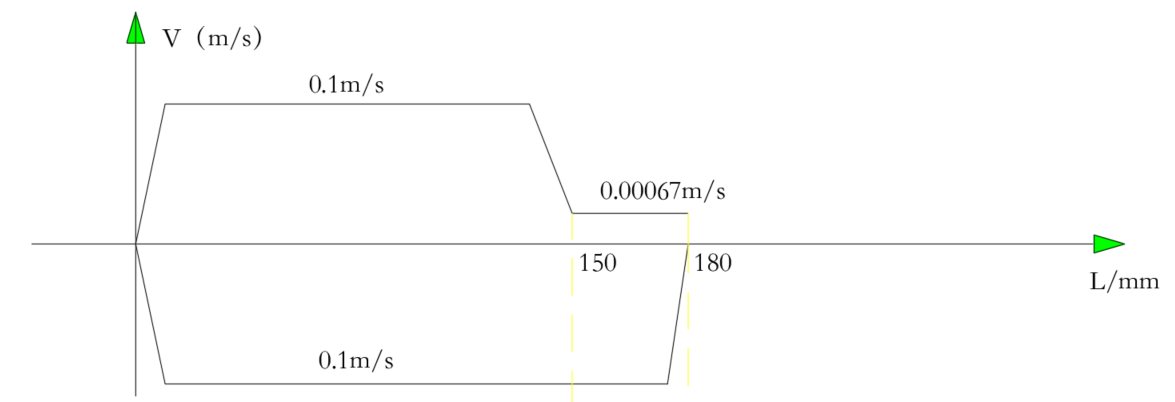

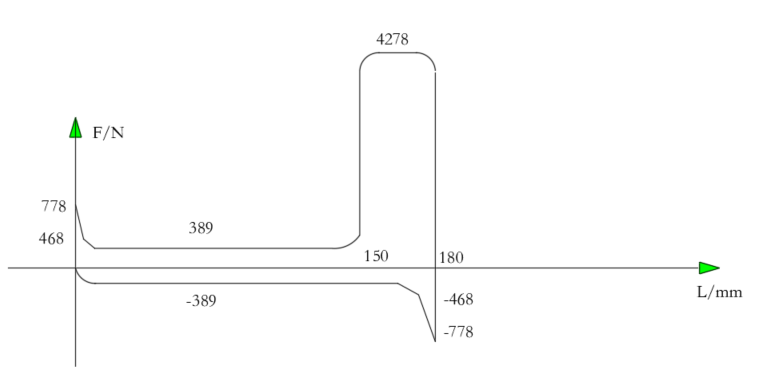

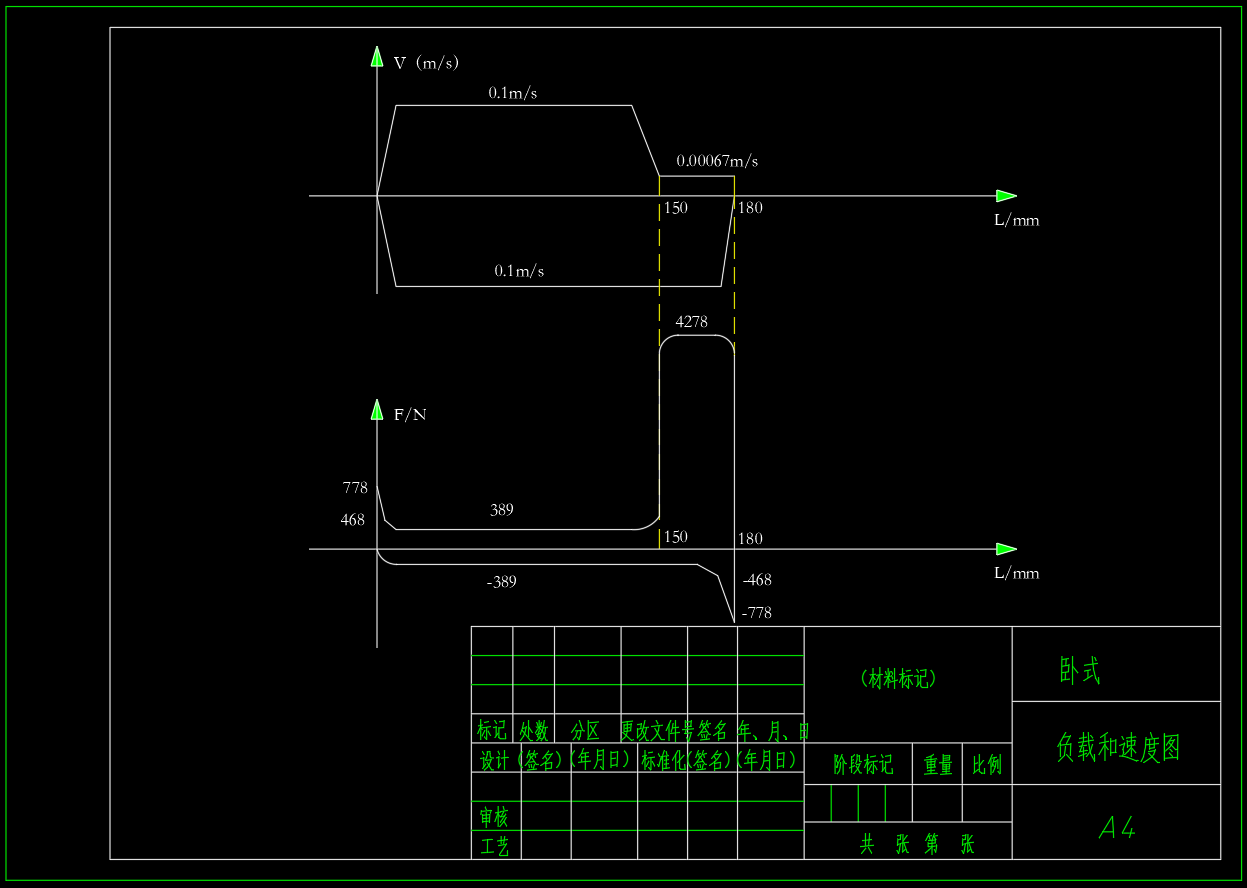

27. 专用组合机床-负载图和速度图（卧式）-A4.dwg
136 KB

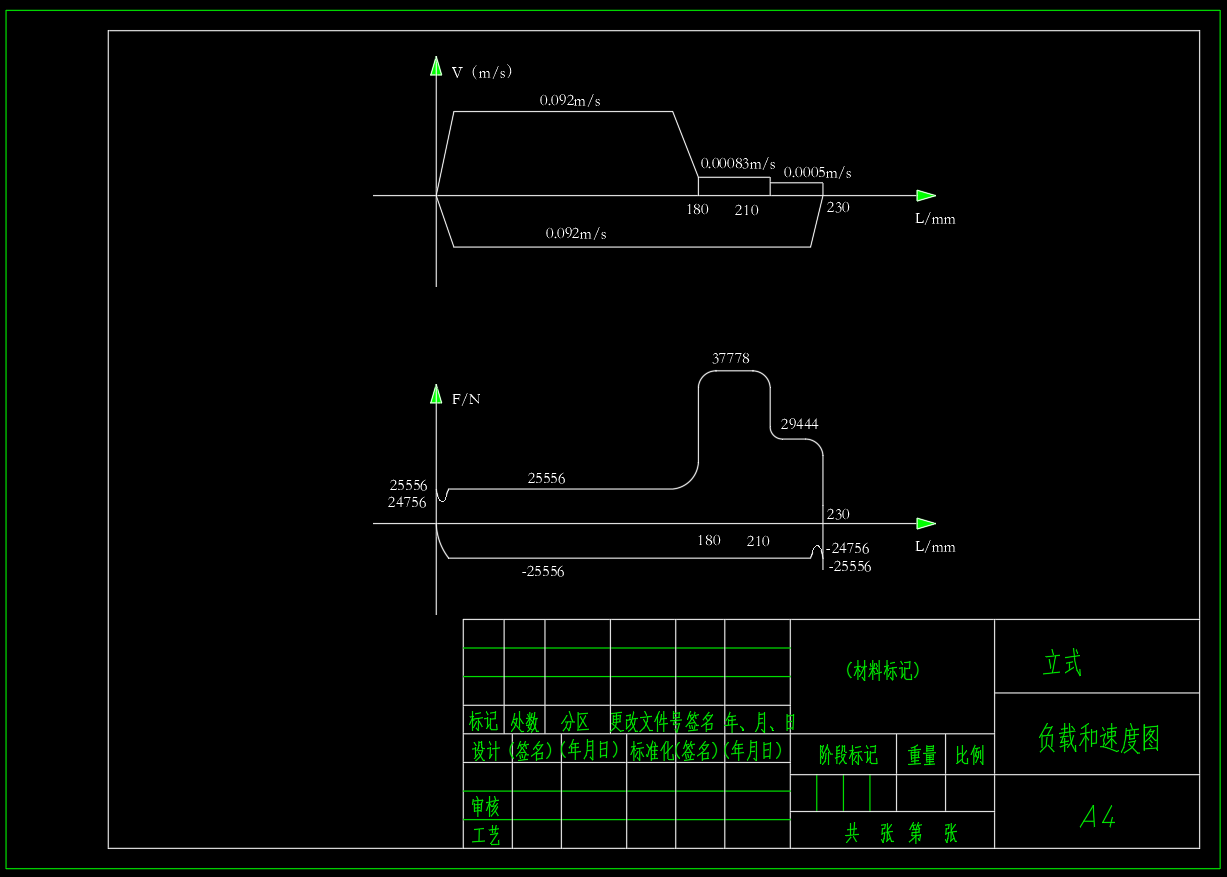

28. 专用组合机床-负载图和速度图（立式）-A4.dwg
137 KB
