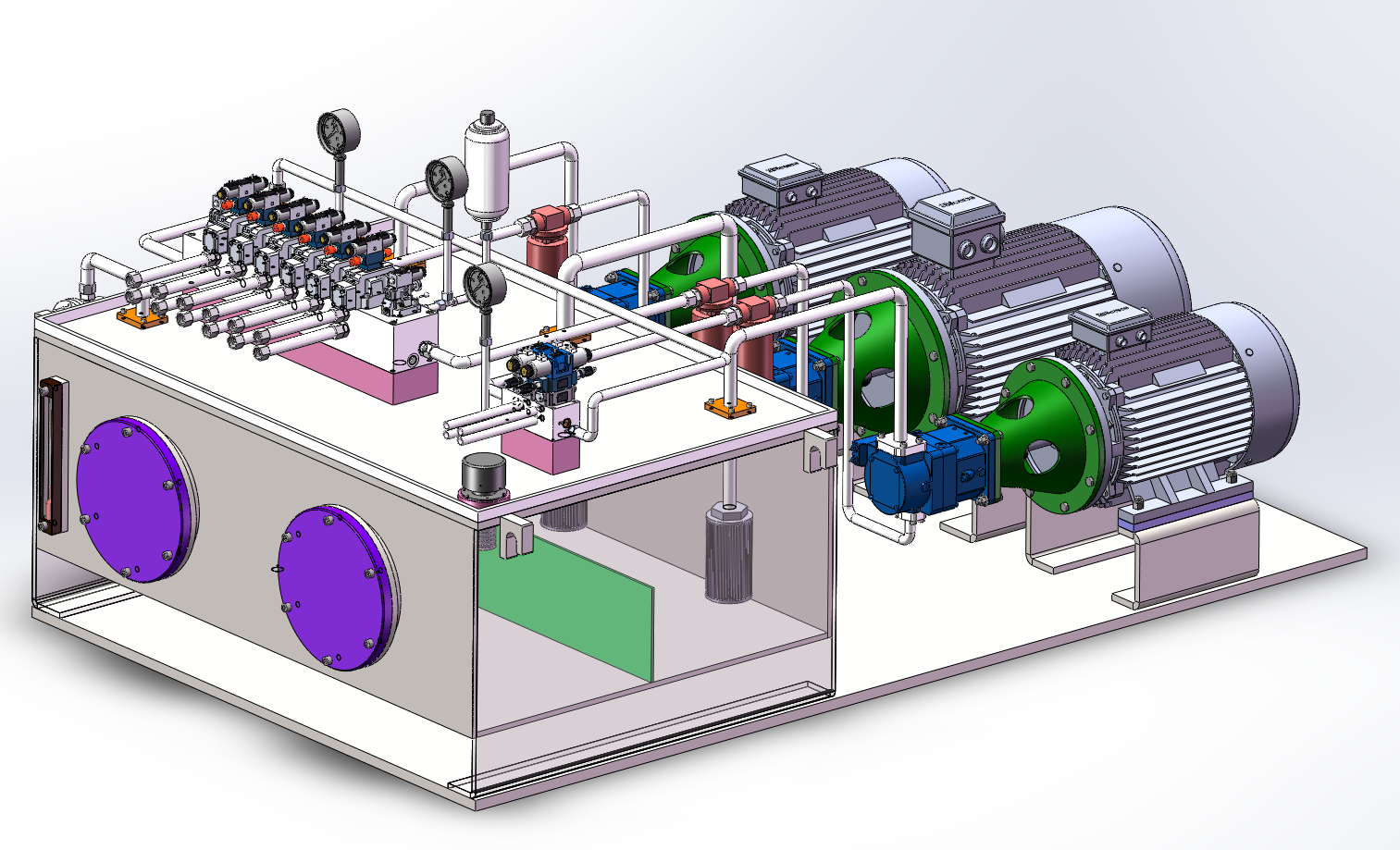

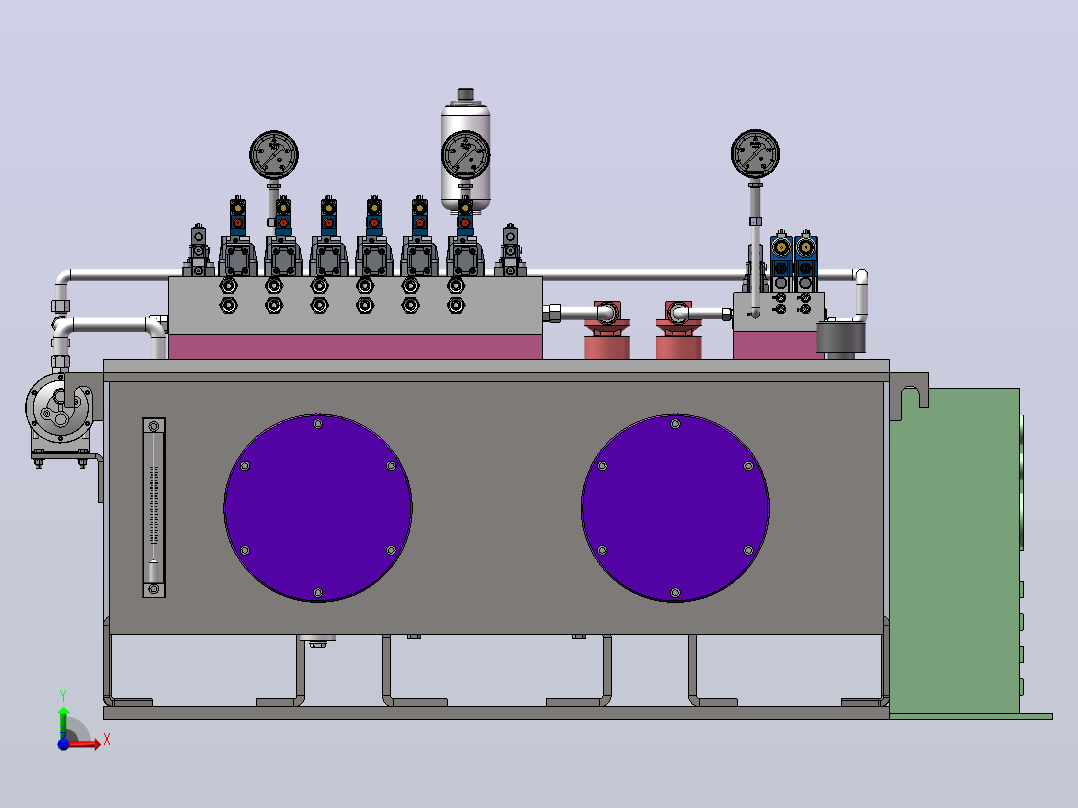

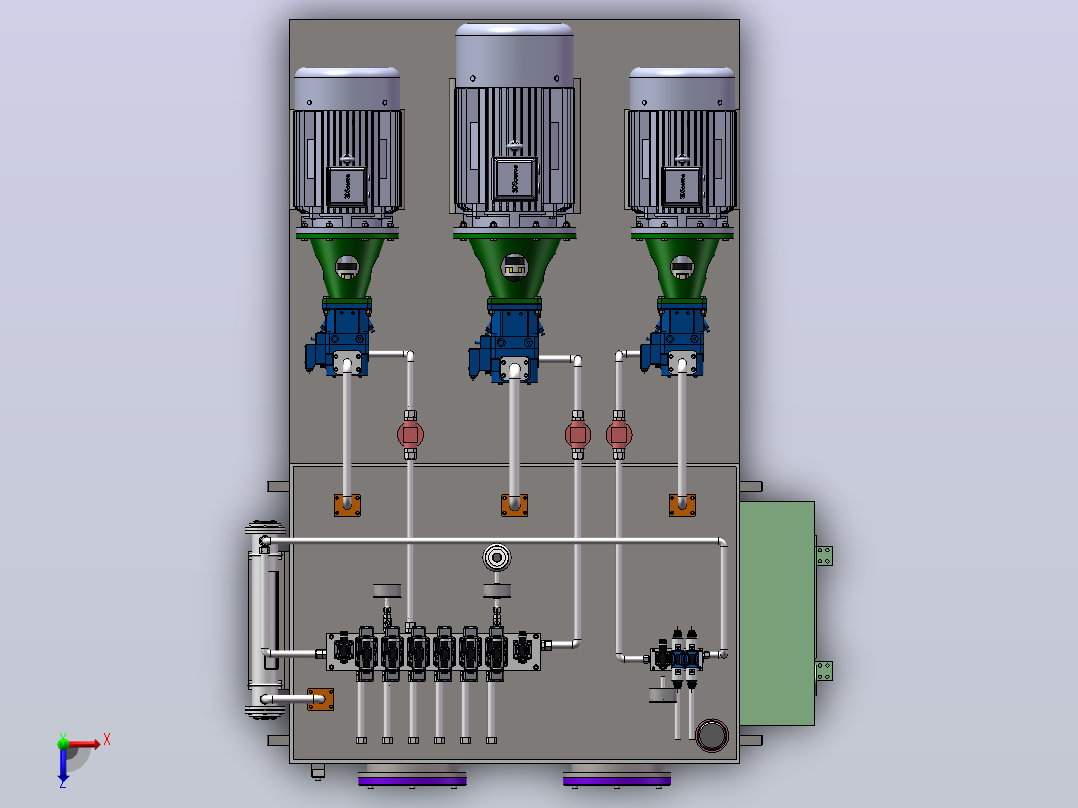

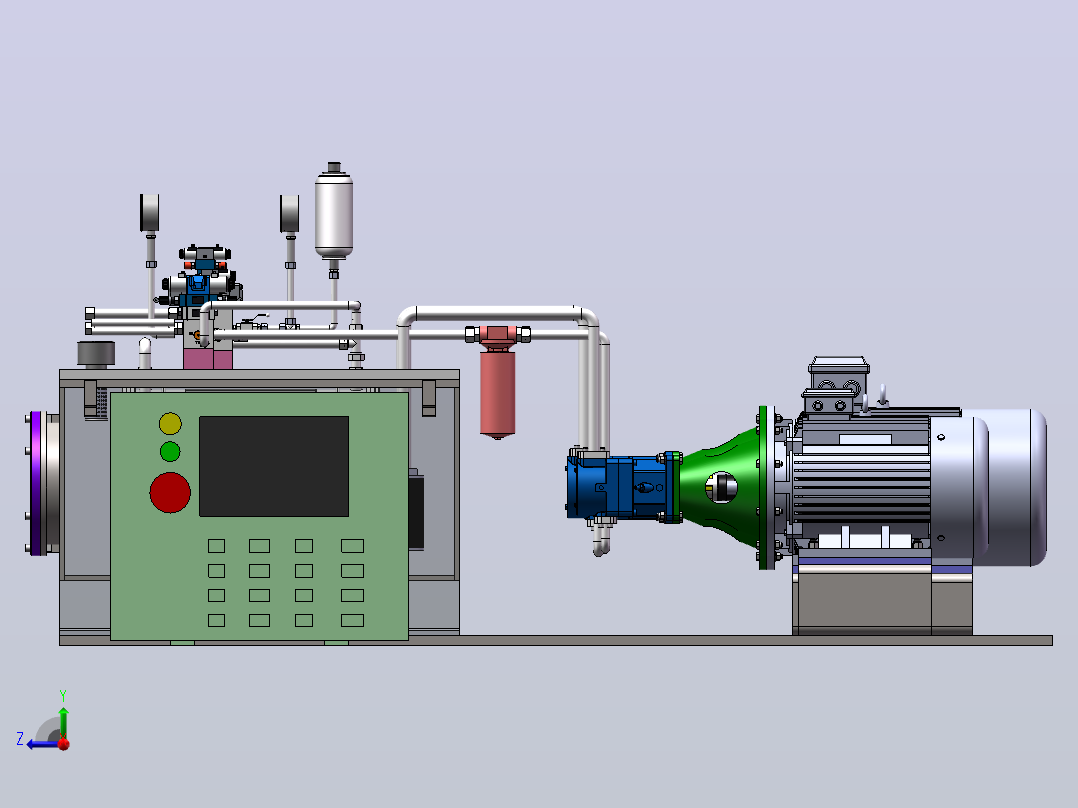

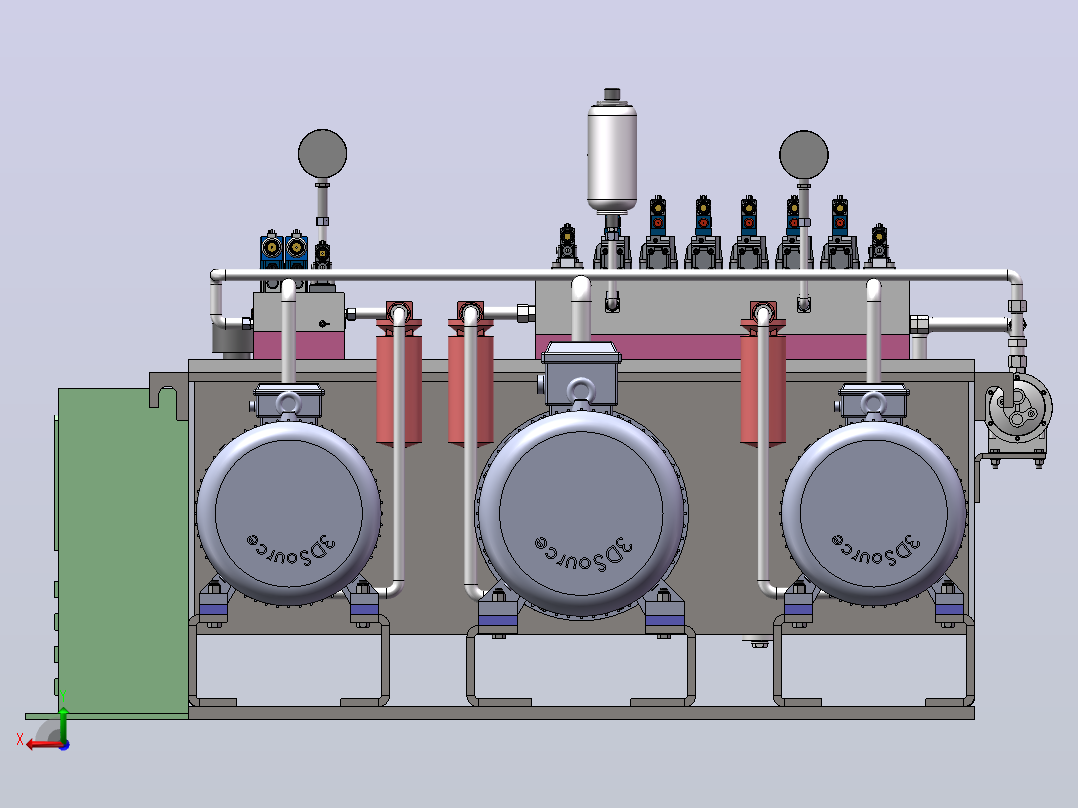

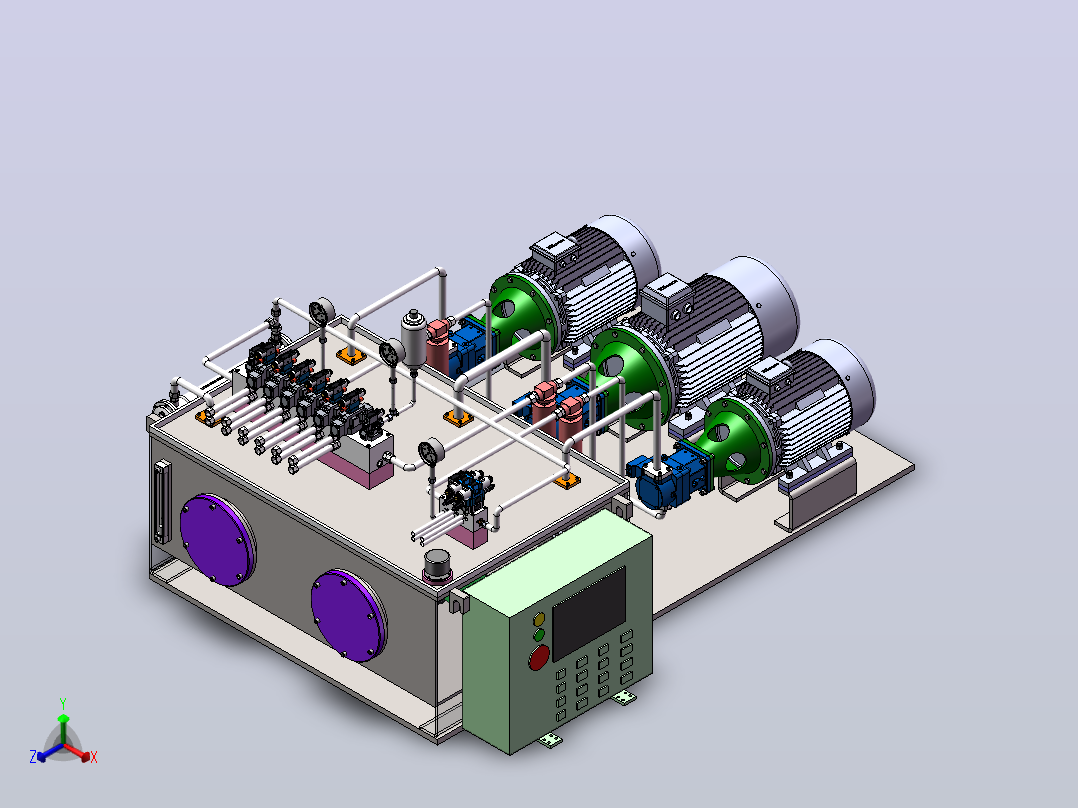

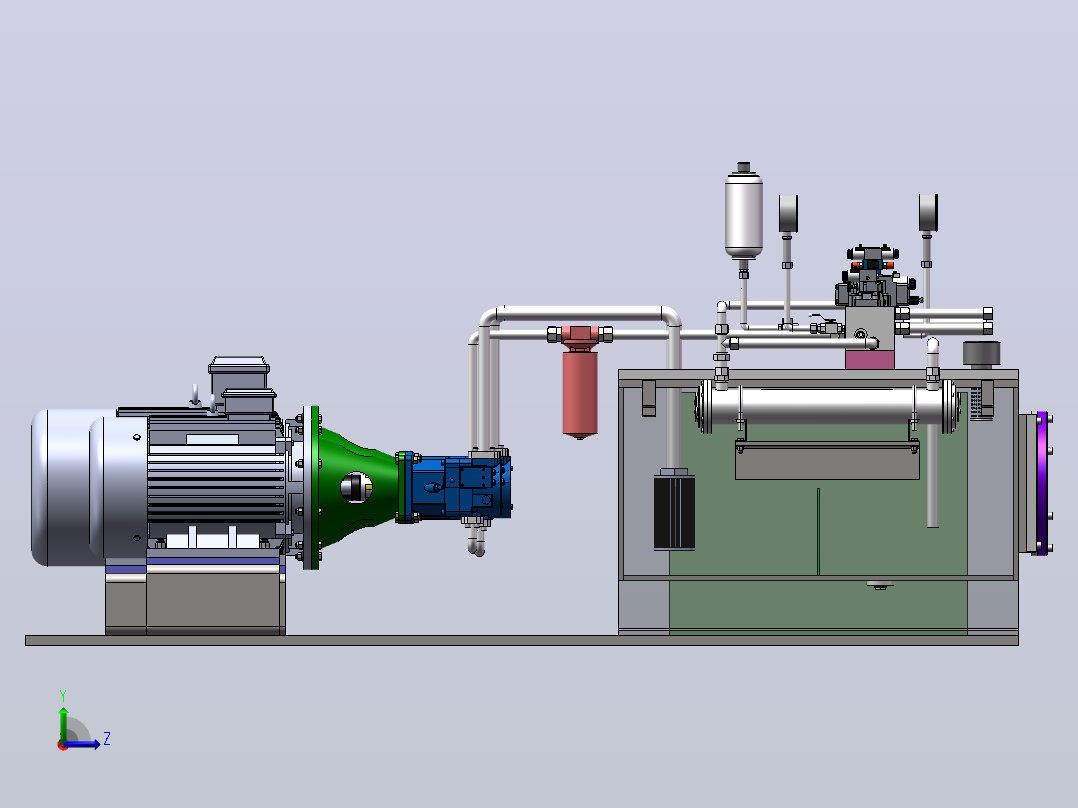

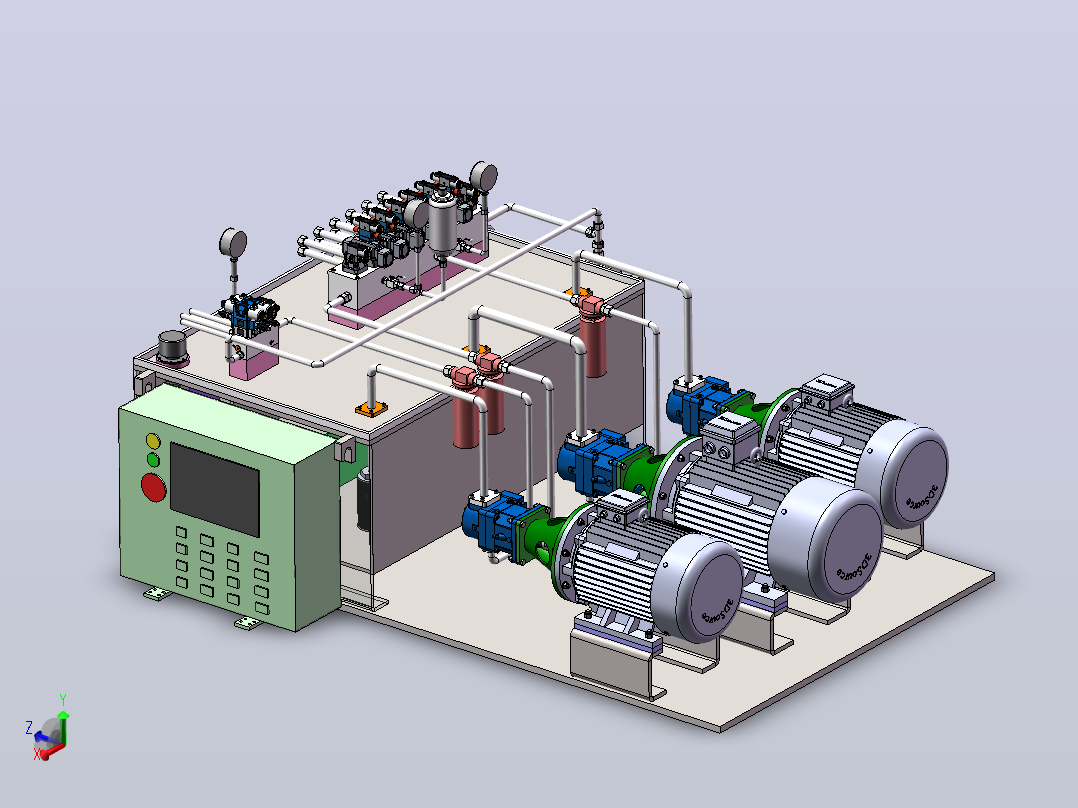

GF1500 全液压反循环钻机（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：GF1500 全液压反循环钻机（SW+CAD+说明书），属于设备部件，液压气动元件分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10519708
模型大小：68.02M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-29
图纸介绍：
下载模型
文件列表
1. 1.png
77.8 KB
2. 1CM-18-22WD-11.SLDPRT
192 KB
3. 1CM-27-42WD公制螺纹胶垫密封柱端（旋入直通接头）11.SLDPRT
265 KB
4. 1CM-33-42WD公制螺纹胶垫密封柱端11.SLDPRT
265 KB
5. 1CM-36-42WD公制螺纹胶垫密封柱端（旋入直通接头）11.SLDPRT
251 KB
6. 1DM-22-27WD公制螺纹胶垫密封柱端0-11.SLDPRT
220 KB
7. 3FJL-B-100-320-12 分流集流器.SLDPRT
77.1 KB
8. 4MN-27WD胶垫内六角堵头11.SLDPRT
214 KB
9. 4WE10E-11.SLDPRT
1.45 MB
10. A11VLO145LRDS-11.SLDPRT
2.32 MB
11. A11VLO60LRDS-11.SLDPRT
1.71 MB
12. A4VSG40-11.SLDPRT
2 MB
13. CC-22三通接头-11.SLDPRT
214 KB
14. CC-42三通接头-11.SLDPRT
225 KB
15. DBW10 先导式溢流阀11.SLDPRT
2.02 MB
16. DBW20 先导式溢流阀-11.SLDPRT
2.01 MB
17. GB／T18615-2002焊接接头M22-11.SLDPRT
163 KB
18. GB／T5780-2000六角头螺栓C级M16×50-11.SLDPRT
146 KB
19. GB／T5780-2000六角头螺栓C级M20×90-11.SLDPRT
140 KB
20. GB／T5780-2000六角头螺栓C级M24×130-11.SLDPRT
141 KB
21. GB／T5780-2000六角头螺栓C级M24×140-11.SLDPRT
142 KB
22. GB／T6182-20002型非金属嵌件六角锁紧螺母M24-11.SLDPRT
128 KB
23. GB／T6187-2000全金属六角法兰面锁紧螺母M16-11.SLDPRT
115 KB
24. GB／T6187-2000全金属六角法兰面锁紧螺母M20-11.SLDPRT
115 KB
25. GB／T70．1-2000内六角圆柱头螺钉(M14)×40-11.SLDPRT
115 KB
26. GB／T70．1-2000内六角圆柱头螺钉(M14)×50-11.SLDPRT
112 KB
27. GB／T70．1-2000内六角圆柱头螺钉M12×30-11.SLDPRT
114 KB
28. GB／T70．1-2000内六角圆柱头螺钉M12×50-11.SLDPRT
112 KB
29. GB／T70．1-2000内六角圆柱头螺钉M16×180-11.SLDPRT
100 KB
30. GB／T70．1-2000内六角圆柱头螺钉M16×50-11.SLDPRT
114 KB
31. GB／T70．1-2000内六角圆柱头螺钉M20×65-11.SLDPRT
114 KB
32. GB／T70．1-2000内六角圆柱头螺钉M6×140-11.SLDPRT
95.5 KB
33. GB／T70．1-2000内六角圆柱头螺钉M8×120-11.SLDPRT
99.3 KB

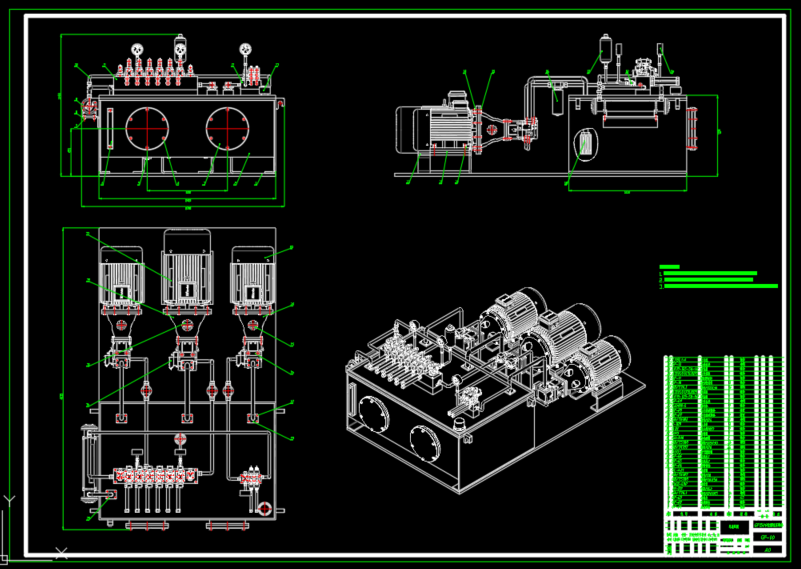

34. GF-00 GF1500全液压反循环钻机泵站装配图.DWG
4.6 MB
35. GF-00 GF1500全液压反循环钻机泵站装配图.SLDASM
12.2 MB
36. GF-00 GF1500全液压反循环钻机泵站装配图.SLDDRW
2.82 MB
37. GF-02 油箱焊合.DWG
293 KB
38. GF-06-01 阀块 - 改1.DWG
127 KB
39. GF-06-01 阀块 - 改1.bak
165 KB
40. GF-06-01 阀块.DWG
187 KB

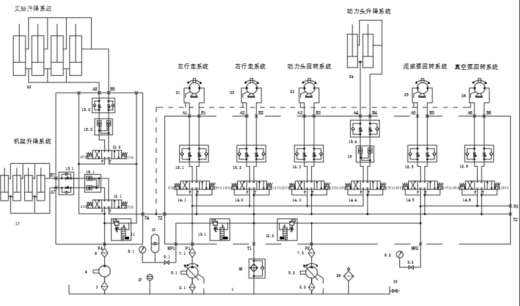

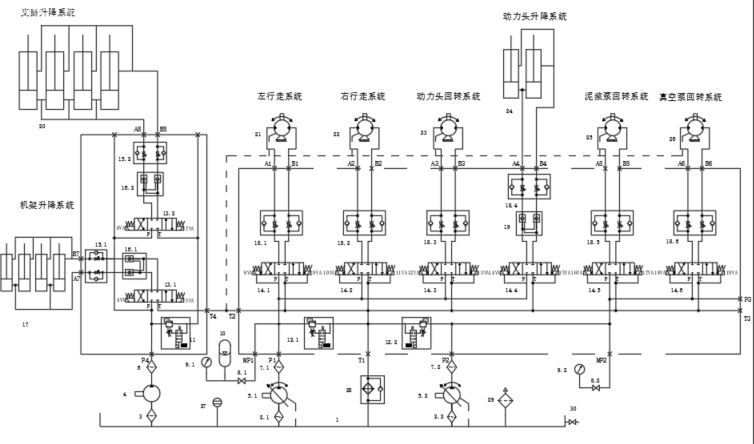

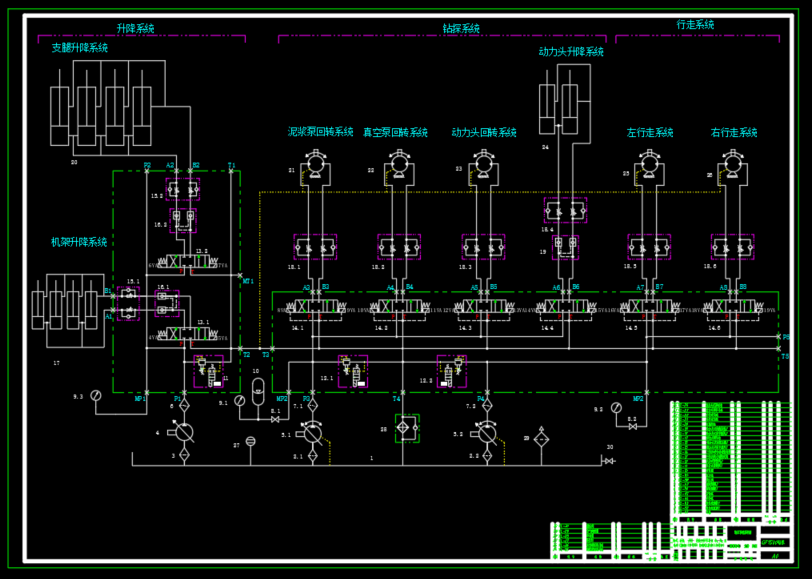

41. GF1500全液压反循环液压系统原理图-A0-2004(改1).bak
213 KB
42. GF1500全液压反循环液压系统原理图-A0-2004(改1).dwg
213 KB
43. H-4WEH25E 电液动换向阀11.SLDPRT
3.55 MB
44. JB-ZQ-4450 油塞-M42-11.SLDPRT
145 KB
45. LK-10-105-40-55-11.SLDPRT
762 KB
46. LK10系列LK10-105-50-60-11.SLDPRT
758 KB
47. M42焊接接头(永华)-11.SLDPRT
192 KB
48. M42焊接接头11.SLDPRT
191 KB
49. QJH型高压球芯截止阀-M27-11.SLDPRT
184 KB
50. QUQ 型液压空气滤清器 QUQ3-11.SLDPRT
1.19 MB
51. SL-421冷却器-11.SLDPRT
1.16 MB
52. XU-400 吸油过滤器 -11.SLDPRT
234 KB
53. Y-100压力表-11.SLDPRT
1.83 MB
54. Y280M-4 辅电机 11.SLDPRT
1.1 MB
55. Y315L1-4 主电机11.SLDPRT
1.14 MB
56. Z2FS10 叠加式双向节流阀11.SLDPRT
1.19 MB
57. Z2S10 叠加式双向液压锁11.SLDPRT
1.07 MB
58. 主电机减震垫-11.SLDPRT
79.3 KB
59. 企业微信截图_20230817233623.png
623 KB

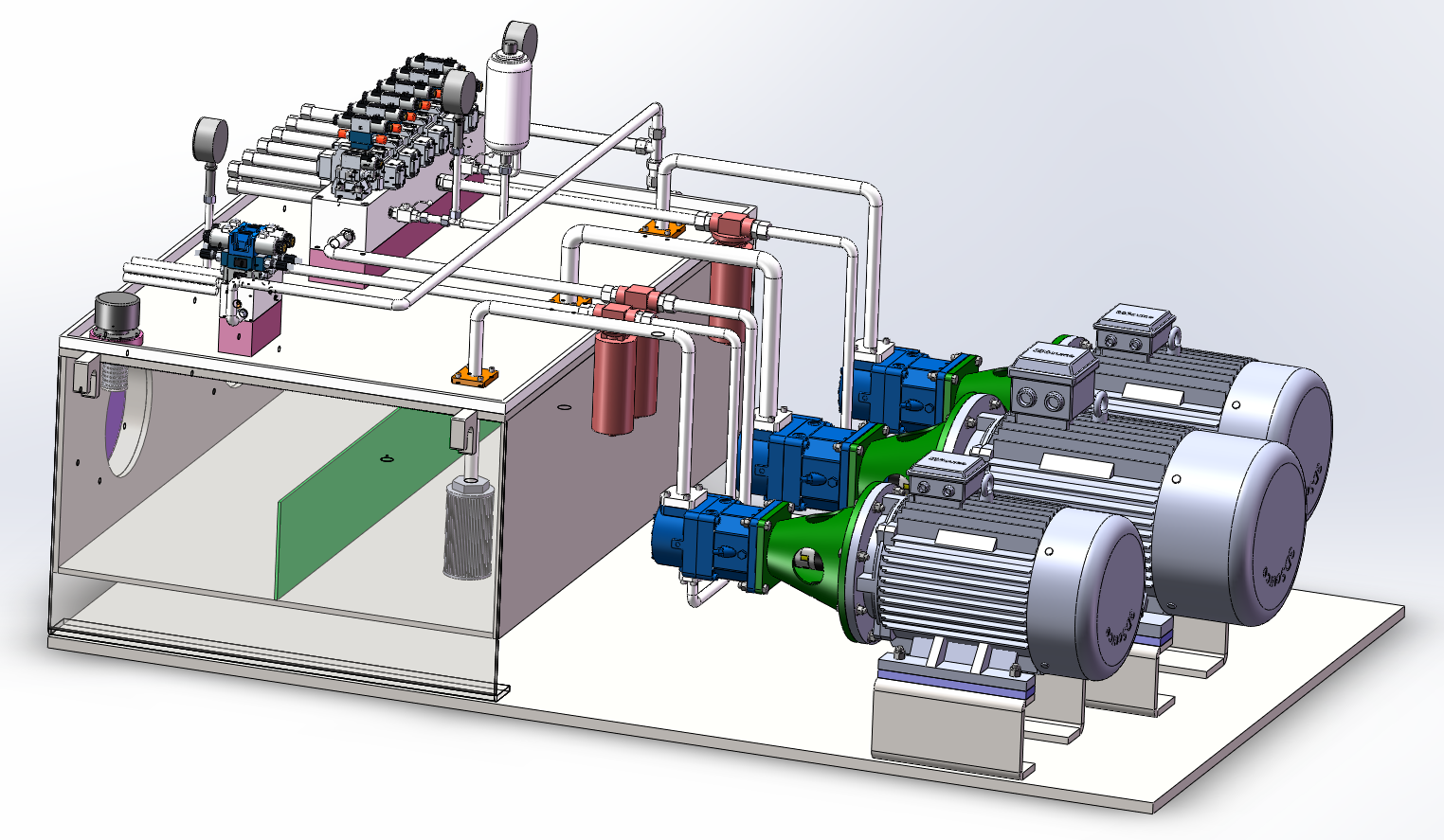

60. 企业微信截图_20230817233659.png
631 KB
61. 企业微信截图_20230817233725.png
187 KB
62. 企业微信截图_20230817233749.png
141 KB
63. 企业微信截图_20230817233821.png
28.8 KB
64. 企业微信截图_20230817233835.png
151 KB

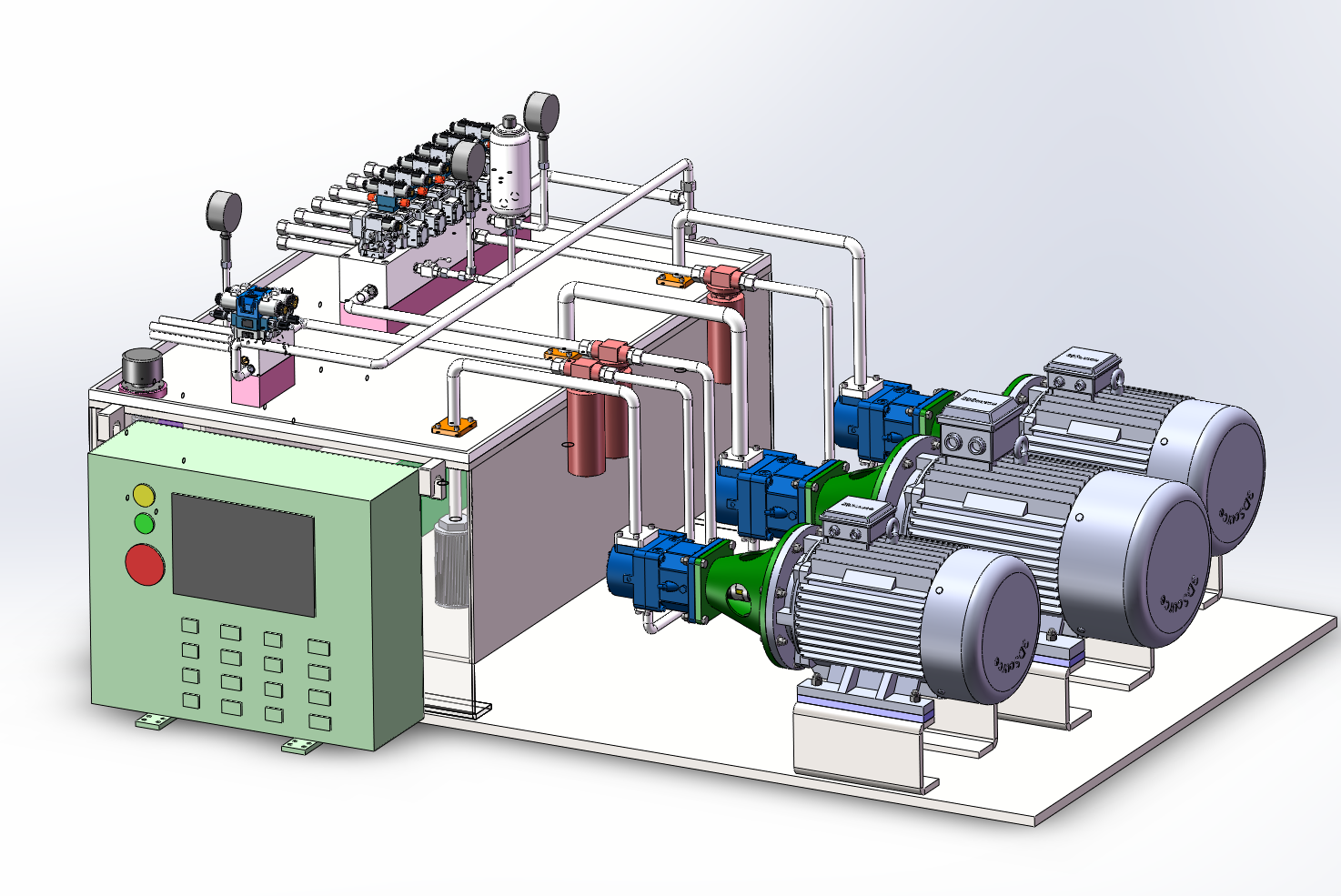

65. 企业微信截图_20230826002253.png
556 KB

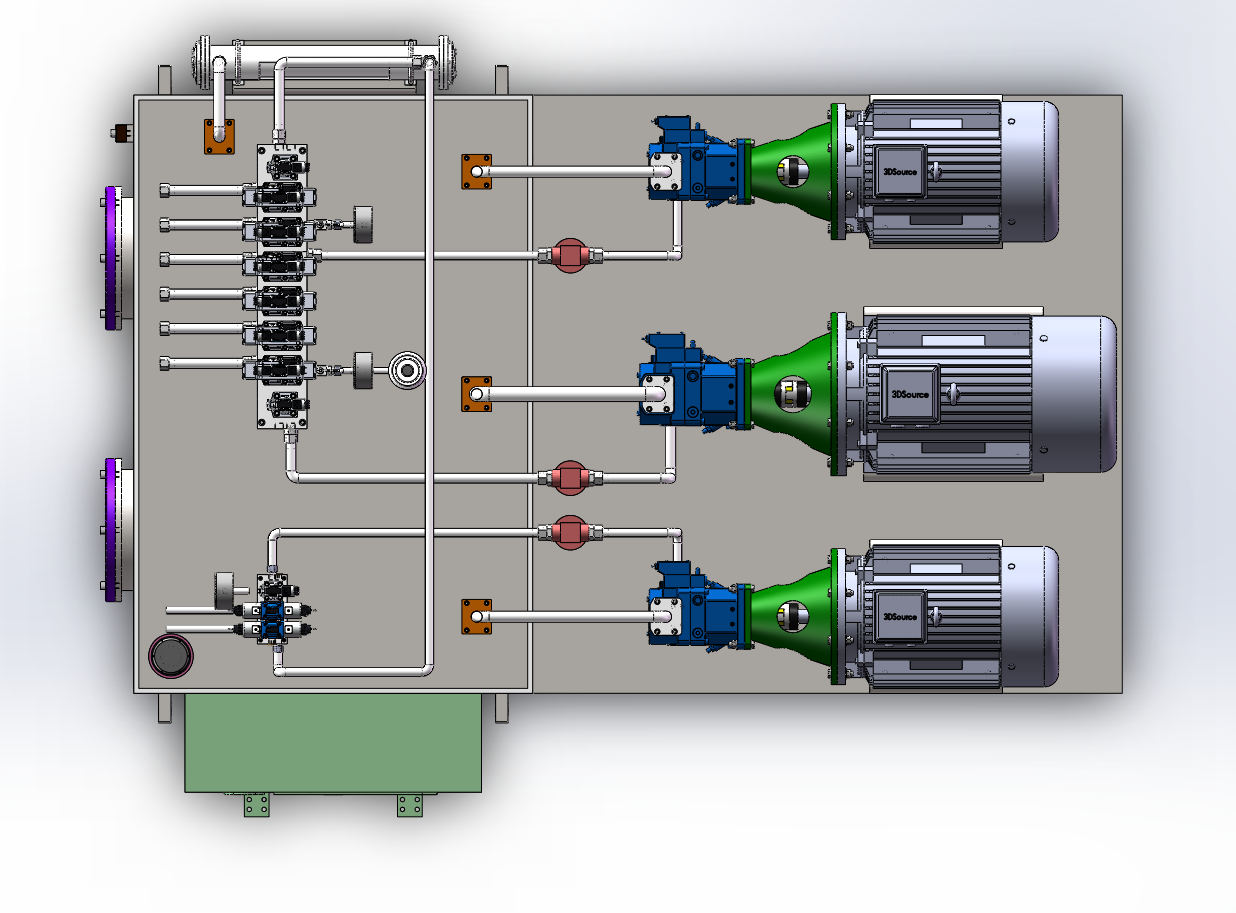

66. 企业微信截图_20230826002319.png
343 KB

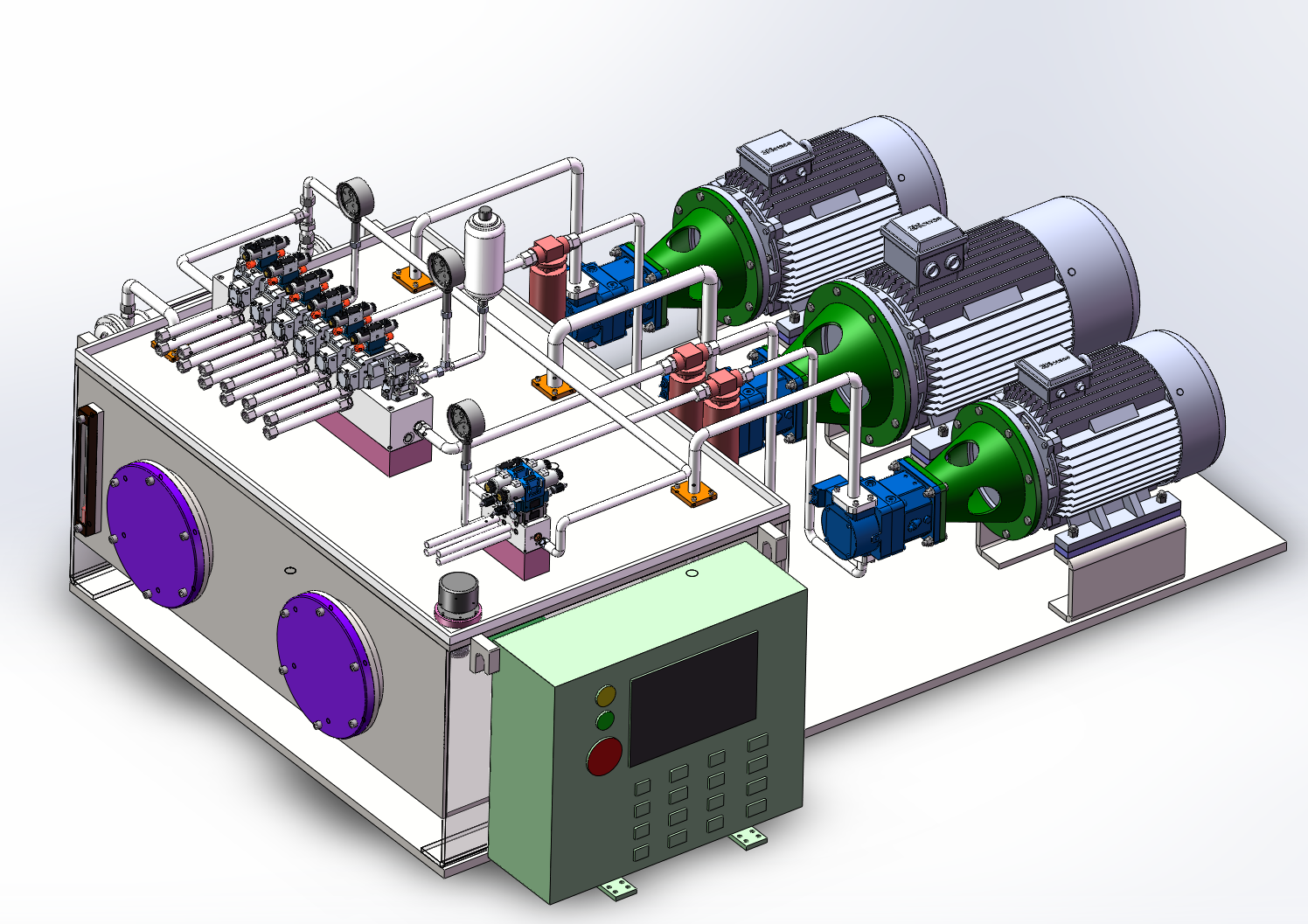

67. 企业微信截图_20230826002331.png
795 KB
68. 冷却器支座-11.SLDPRT
116 KB
69. 吊 耳-11.SLDPRT
74.4 KB
70. 吸油密封组件1-11.SLDPRT
103 KB
71. 吸油密封组件2-11.SLDPRT
102 KB
72. 回油密封组件1-11.SLDPRT
104 KB
73. 国标囊式蓄能器(螺纹连接) NXQ-A-1-L-Φ114-11.SLDPRT
162 KB
74. 大电机钟形罩-11.SLDPRT
253 KB
75. 小电机钟形罩-11.SLDPRT
262 KB
76. 底座-11.SLDPRT
63 KB
77. 控制柜-11.SLDPRT
178 KB
78. 放油孔焊接板-11.SLDPRT
99.3 KB
79. 油箱前侧板-11.SLDPRT
83.8 KB
80. 油箱加强板-11.SLDPRT
63.6 KB
81. 油箱右侧板-11.SLDPRT
85.4 KB
82. 油箱后侧板-11.SLDPRT
66.2 KB
83. 油箱左侧板-11.SLDPRT
85.5 KB
84. 油箱底板-11.SLDPRT
69.8 KB
85. 油箱清洗孔法兰管-11.SLDPRT
123 KB
86. 油箱焊合-11.SLDASM
262 KB
87. 油箱焊合-11.SLDDRW
355 KB
88. 油箱盖-11.SLDPRT
122 KB
89. 油箱隔板-11.SLDPRT
67.3 KB
90. 油箱顶板-11.SLDPRT
176 KB
91. 液位计-11.SLDPRT
398 KB
92. 液位计安装座-11.SLDPRT
63.7 KB
93. 电机支座1-11.SLDPRT
127 KB
94. 电机支座2-11.SLDPRT
122 KB
95. 空气滤清器底座-11.SLDPRT
106 KB
96. 管1-11.SLDPRT
133 KB
97. 管10-11.SLDPRT
81 KB
98. 管11-11.SLDPRT
77.2 KB
99. 管12-11.SLDPRT
131 KB
100. 管13-11.SLDPRT
80.4 KB
101. 管14-11.SLDPRT
98.6 KB
102. 管15-11.SLDPRT
77.6 KB
103. 管16-11.SLDPRT
90.4 KB
104. 管17-11.SLDPRT
78.1 KB
105. 管18-11.SLDPRT
82.1 KB
106. 管19-11.SLDPRT
81.4 KB
107. 管2-11.SLDPRT
136 KB
108. 管3-11.SLDPRT
133 KB
109. 管4-11.SLDPRT
94.8 KB
110. 管5-11.SLDPRT
130 KB
111. 管6-11.SLDPRT
80.8 KB
112. 管7-11.SLDPRT
70.6 KB
113. 管8-11.SLDPRT
84.5 KB
114. 管9-11.SLDPRT
84.7 KB
115. 精过滤器-11.SLDPRT
134 KB
116. 裙边-11.SLDPRT
68.1 KB
117. 辅电机减震垫-11.SLDPRT
75.6 KB
118. 阀块1-11.SLDDRW
632 KB
119. 阀块1-11.SLDPRT
793 KB
120. 阀块2-11.SLDPRT
617 KB
121. 阀块垫板-11.SLDPRT
92.4 KB
122. 阀块垫板2-11.SLDPRT
91.7 KB
123. 阀块垫板3-11.SLDPRT
91 KB
124. 集成块1-11.SLDASM
3.15 MB
125. 集成块2-11.SLDASM
2.98 MB
126. （论文）GF1500全液压反循环钻机液压系统毕业设计.doc
1.12 MB
【GF1500 全液压反循环钻机（SW+CAD+说明书）】相关作品
