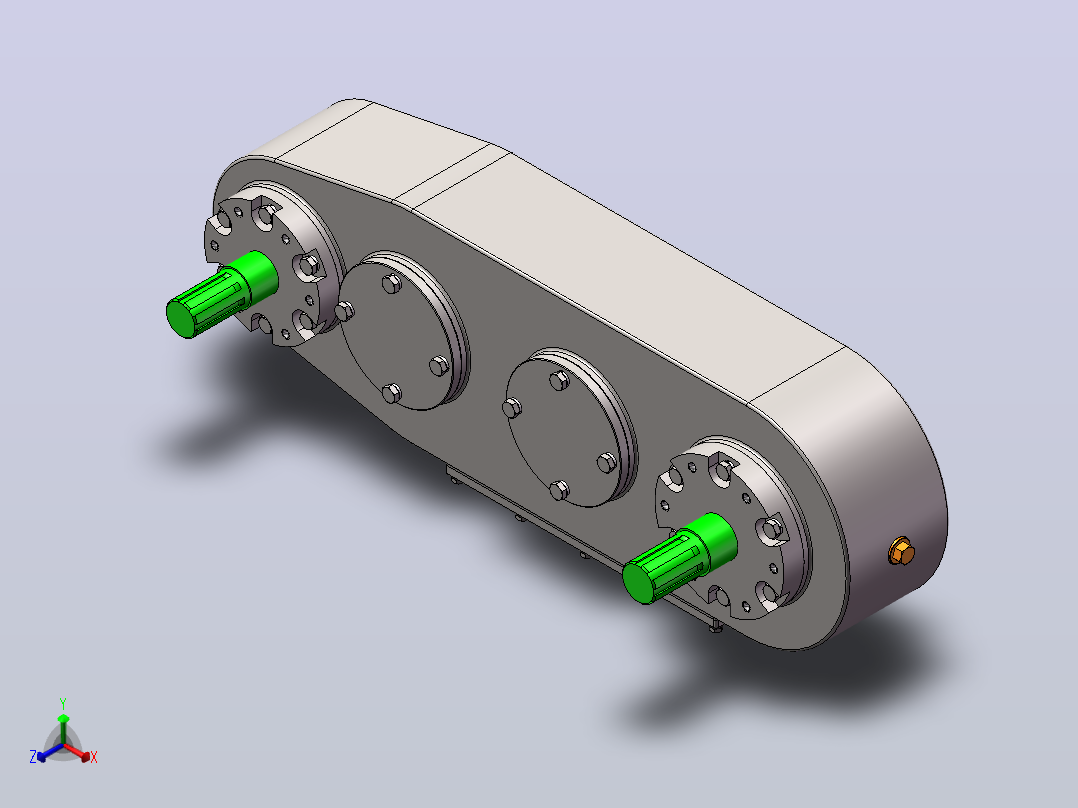

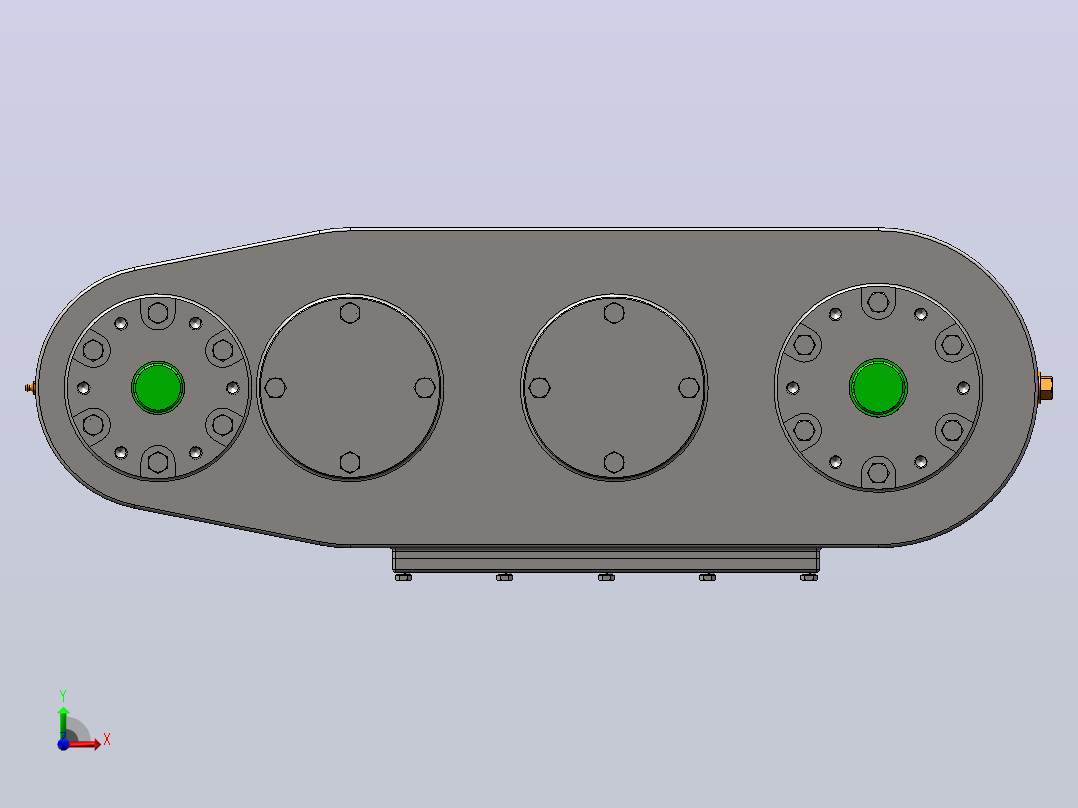

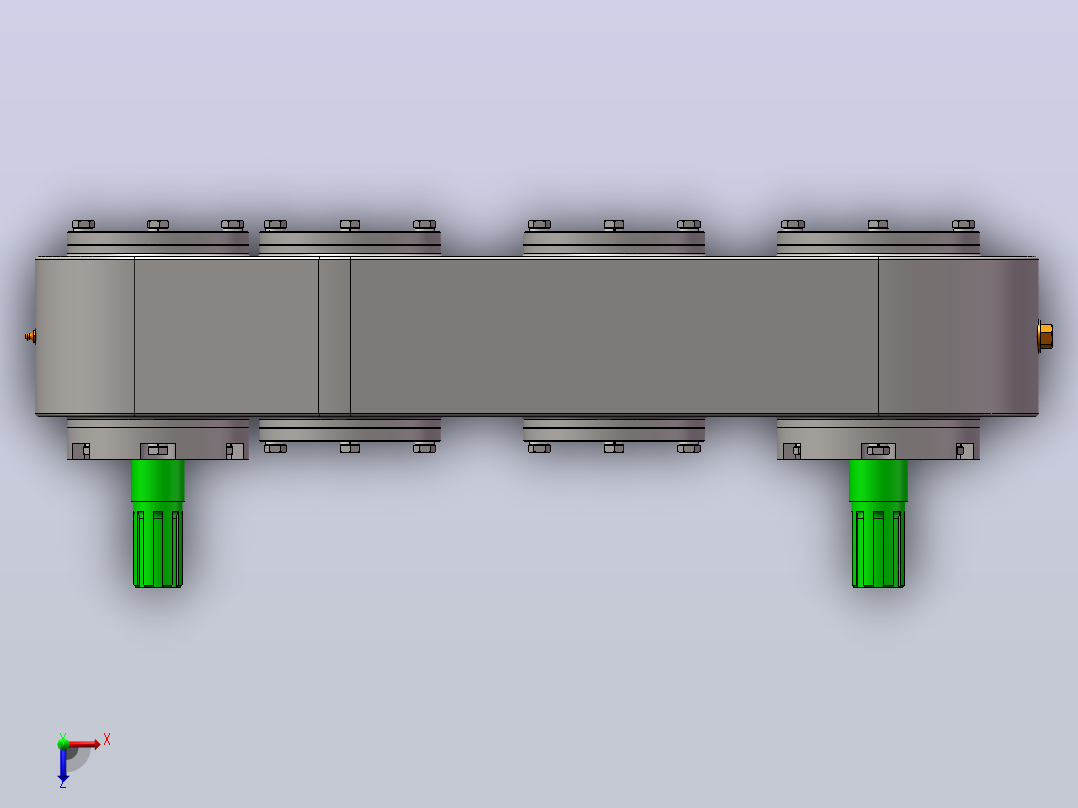

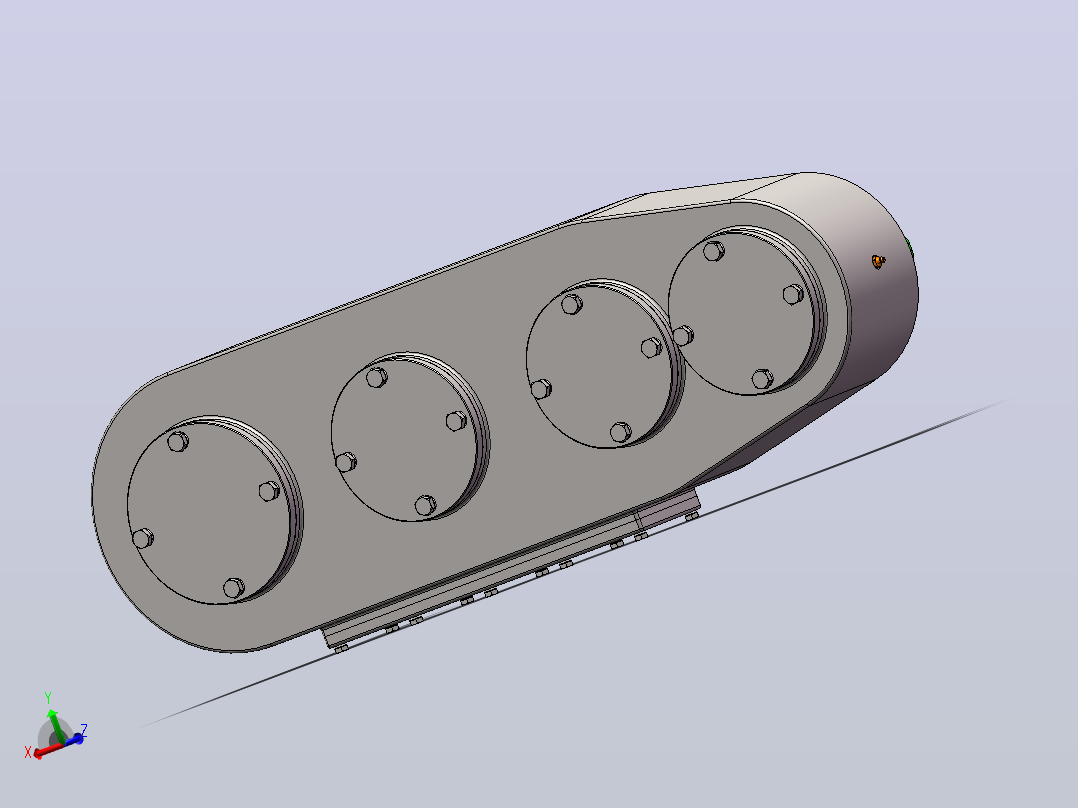

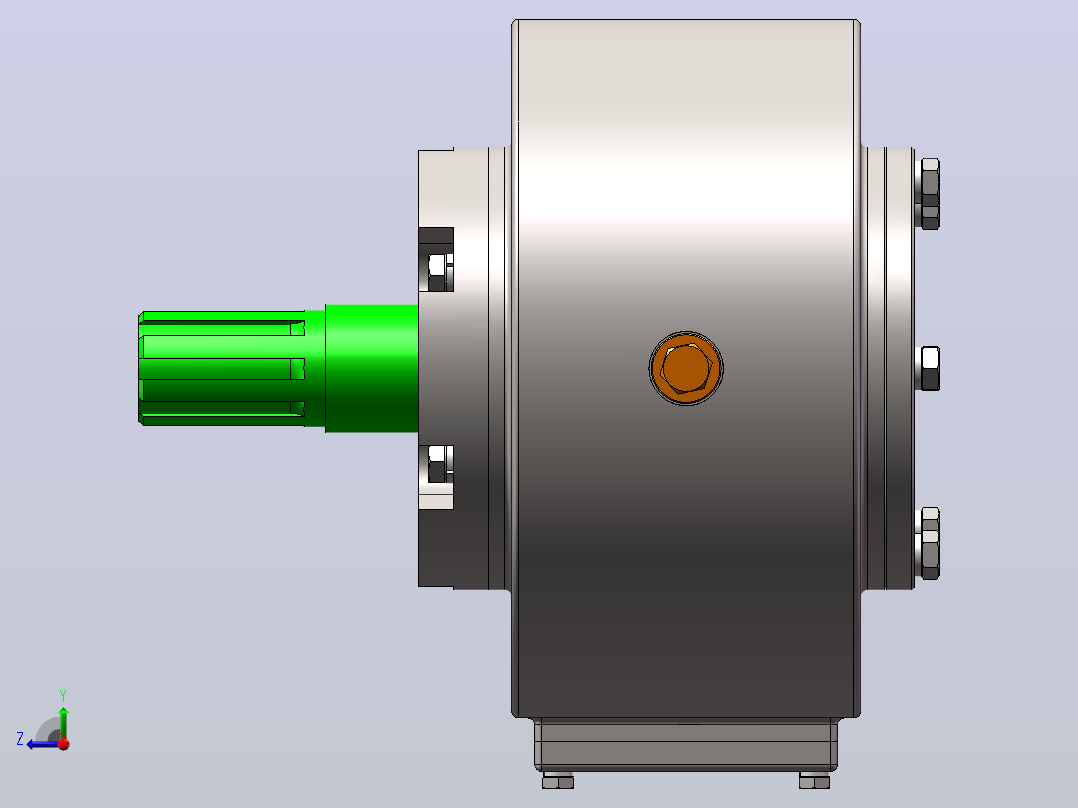

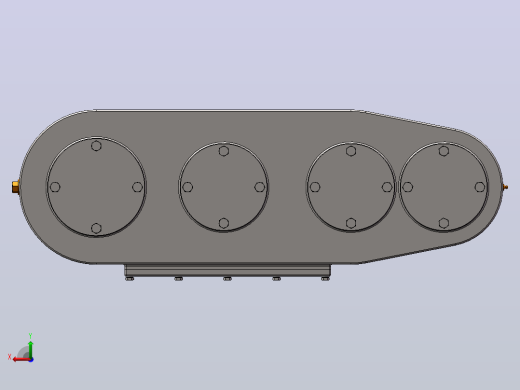

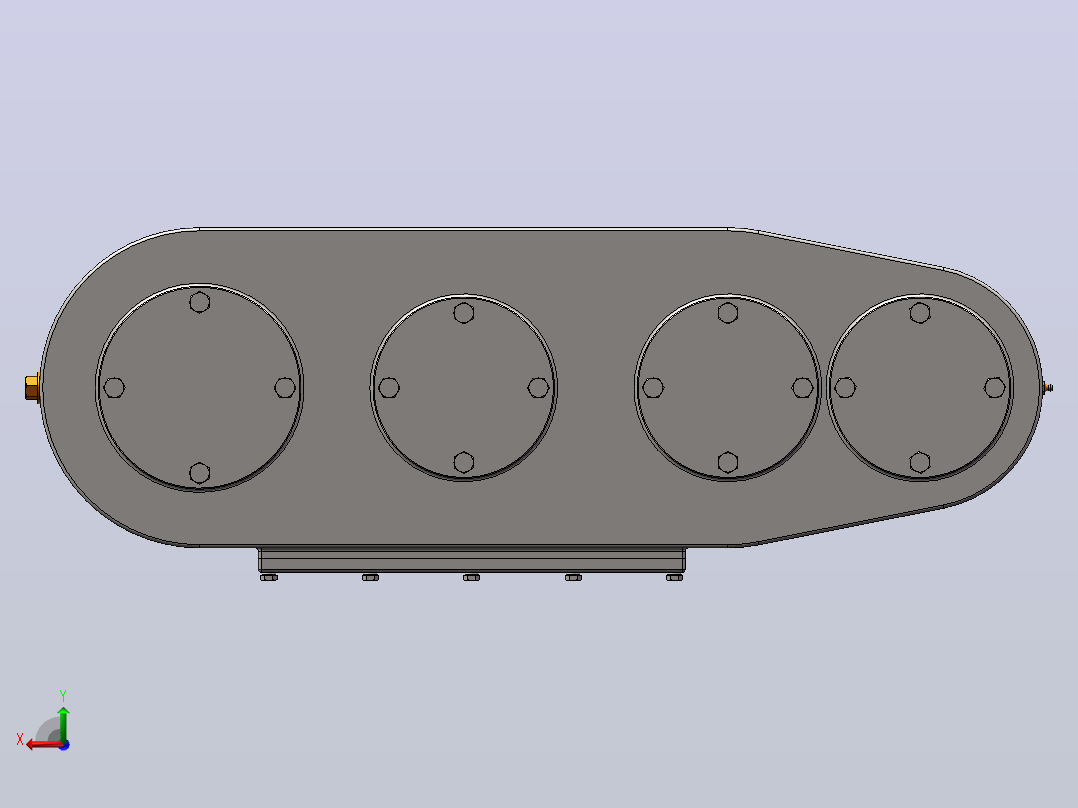

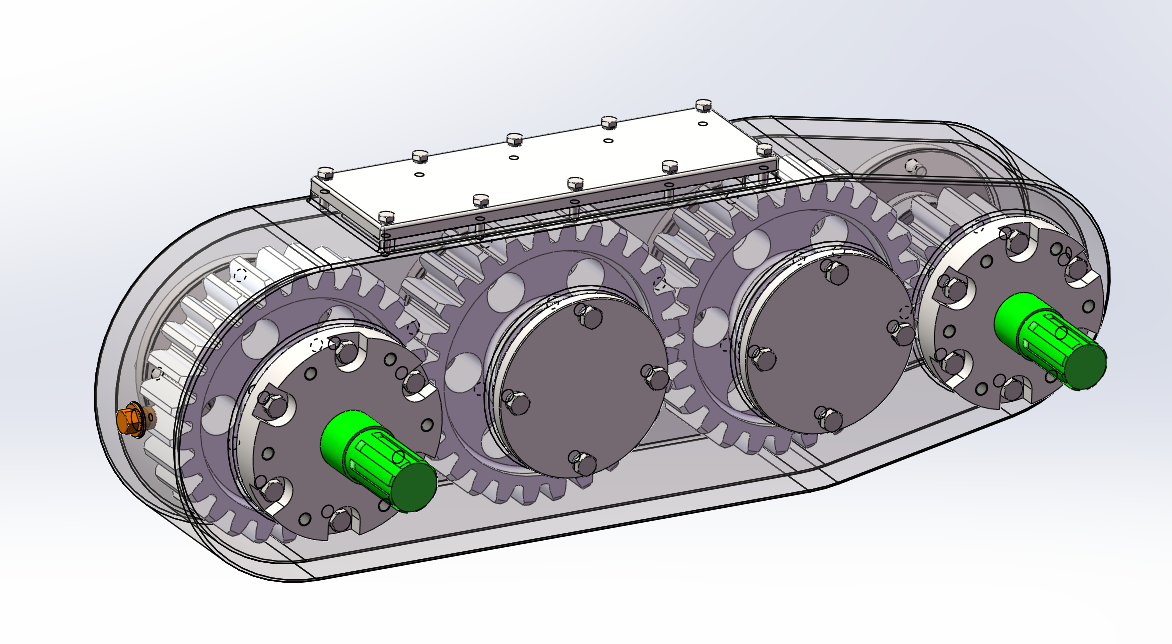

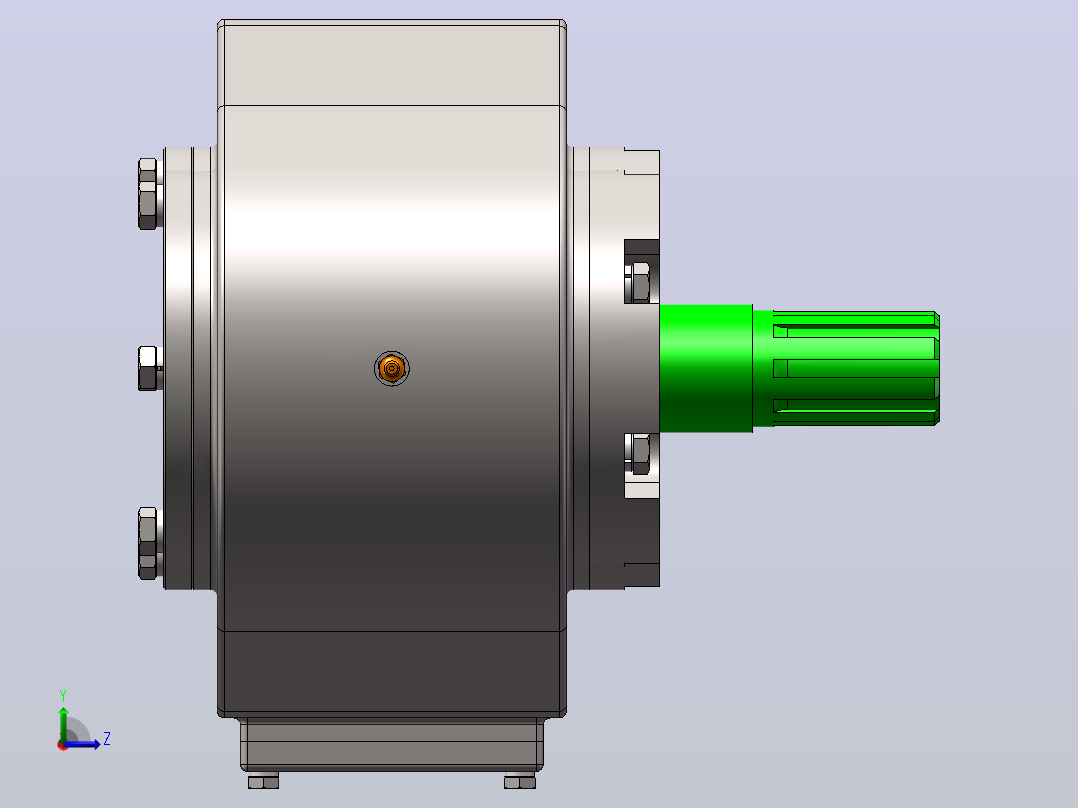

旋耕机齿轮箱（SW+CAD+说明书）AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：旋耕机齿轮箱（SW+CAD+说明书），属于机械设备，农用机械分类，软件为AutoCAD,SolidWorks, 三维模型格式为dwg,sldasm,sldprt，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10524912
模型大小：21.41M
软件版本： AutoCAD,SolidWorks
模型格式：dwg,sldasm,sldprt
是否可编辑：可修改，包括参数
上传时间：2026-07-03
图纸介绍：
下载模型
文件列表

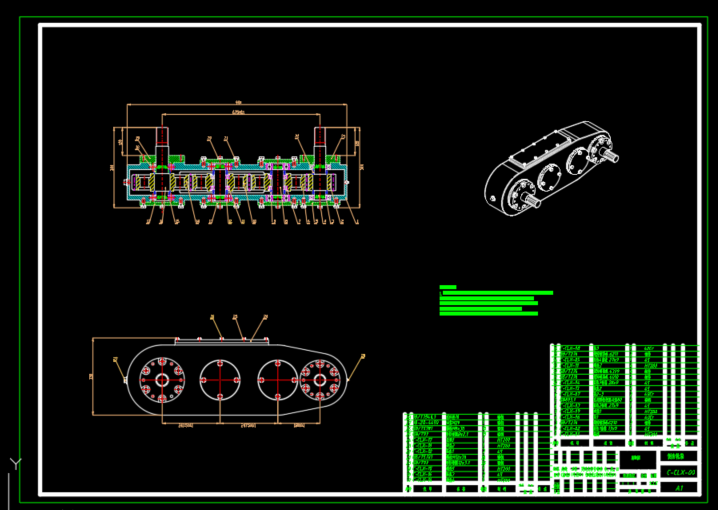

1. C-CLX-00 侧齿轮箱-A1.DWG
510 KB
2. C-CLX-00 侧齿轮箱.SLDASM
3.09 MB
3. C-CLX-00 侧齿轮箱.SLDDRW
1.64 MB

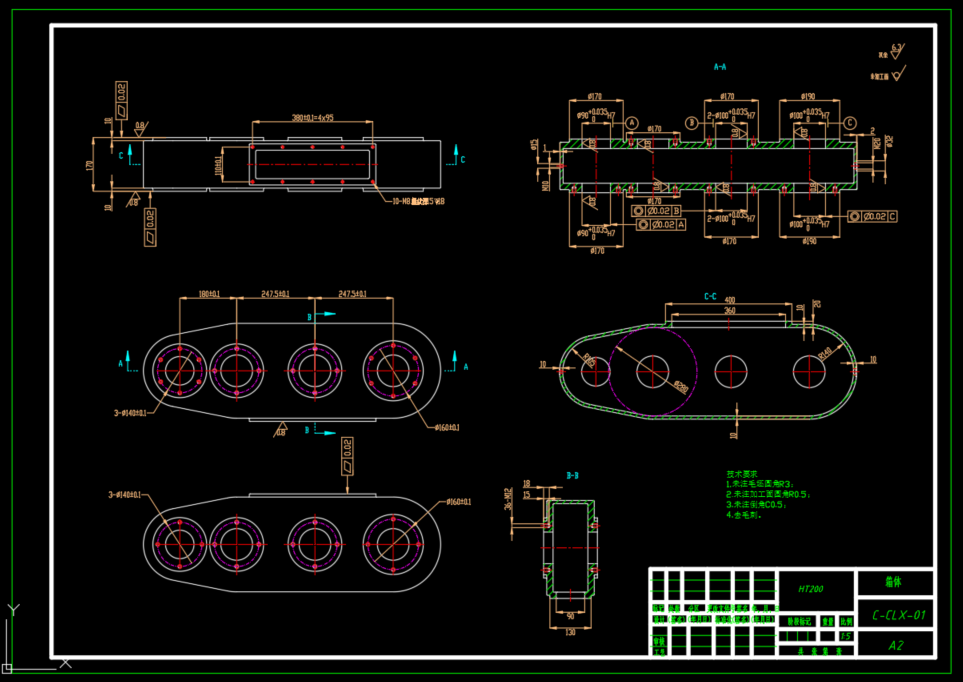

4. C-CLX-01 箱体-A2.DWG
206 KB
5. C-CLX-01 箱体.SLDDRW
413 KB
6. C-CLX-01 箱体.SLDPRT
607 KB
7. C-CLX-02 圆柱1齿轮13×9.SLDPRT
217 KB
8. C-CLX-03 圆柱2齿轮27×9.SLDPRT
488 KB
9. C-CLX-04 圆柱3齿轮28×9.SLDPRT
453 KB
10. C-CLX-05 圆柱4齿轮27×9-A3.DWG
46.7 KB
11. C-CLX-05 圆柱4齿轮27×9.SLDDRW
269 KB
12. C-CLX-05 圆柱4齿轮27×9.SLDPRT
417 KB

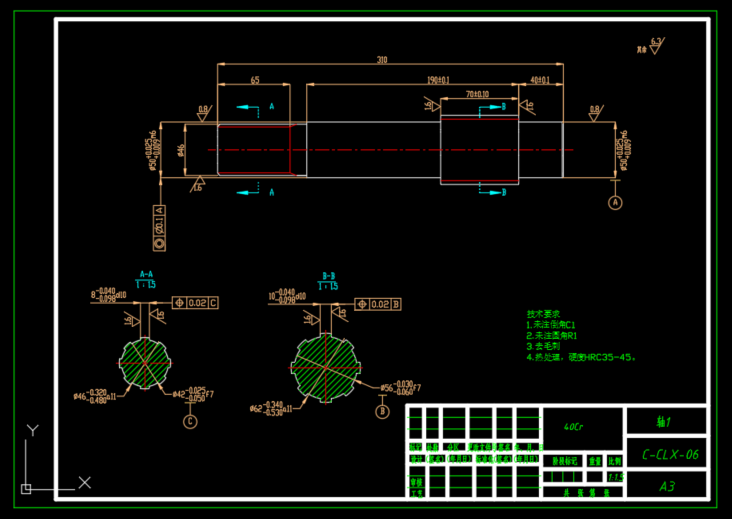

13. C-CLX-06 轴1-A3.DWG
163 KB
14. C-CLX-06 轴1.SLDDRW
189 KB
15. C-CLX-06 轴1.SLDPRT
176 KB
16. C-CLX-07 轴2-3.SLDPRT
106 KB
17. C-CLX-08 轴3.SLDPRT
205 KB
18. C-CLX-09 端盖1.SLDPRT
122 KB
19. C-CLX-10 端盖2.SLDPRT
177 KB
20. C-CLX-11 端盖3.SLDPRT
125 KB
21. C-CLX-12 隔套1.SLDPRT
107 KB
22. C-CLX-13 隔套2.SLDPRT
115 KB
23. C-CLX-14 端盖4.SLDPRT
119 KB
24. C-CLX-15 端盖5.SLDPRT
174 KB
25. C-CLX-16 隔套3.SLDPRT
108 KB
26. C-CLX-17 盖板1.SLDPRT
136 KB
27. GB893．1-86孔用弹性挡圈A型80.SLDPRT
89.1 KB
28. GB893．1-86孔用弹性挡圈A型90-1.SLDPRT
89.1 KB
29. GB894．1-86轴用弹性挡圈A型45-1.SLDPRT
93.4 KB
30. GB／T1096-1979普通平键A型14×34.SLDPRT
120 KB
31. GB／T276-94深沟球轴承6010-2RZ1.SLDPRT
620 KB
32. GB／T276-94深沟球轴承6210-2RZ.SLDPRT
520 KB
33. GB／T276-94深沟球轴承6210-2RZ1-1.SLDPRT
520 KB
34. GB／T276-94深沟球轴承6211-2RZ.SLDPRT
522 KB
35. GB／T276-94深沟球轴承6309-2RZ.SLDPRT
450 KB
36. GB／T5781-2000六角头螺栓全螺纹C级M10×30-1.SLDPRT
156 KB
37. GB／T5781-2000六角头螺栓全螺纹C级M10×35-1.SLDPRT
155 KB
38. GB／T5781-2000六角头螺栓全螺纹C级M12×30.SLDPRT
158 KB
39. GB／T5781-2000六角头螺栓全螺纹C级M8×30-1.SLDPRT
152 KB
40. GB／T93-1987标准型弹性垫圈(装配)10×2．6-1.SLDPRT
105 KB
41. GB／T93-1987标准型弹性垫圈(装配)12×3．1.SLDPRT
106 KB
42. GB／T93-1987标准型弹性垫圈(装配)8×2．1-1.SLDPRT
96.8 KB
43. JB-ZQ-4450 油塞-M20-111.SLDPRT
168 KB
44. JB／T7940．1-1995直通式压注油杯10.SLDPRT
124 KB

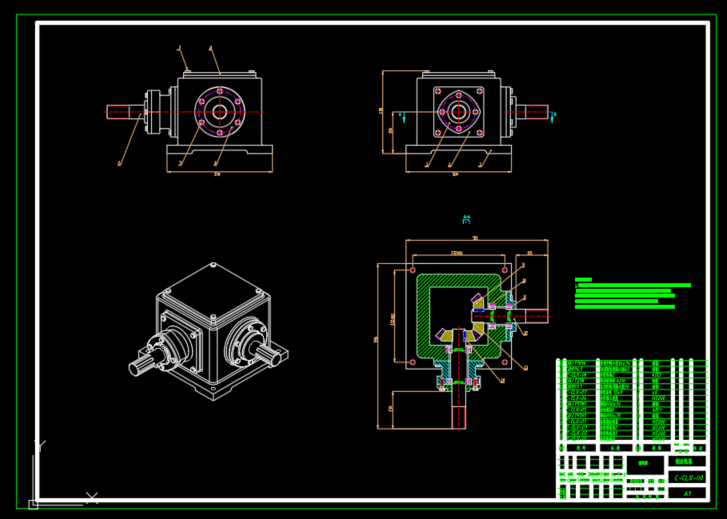

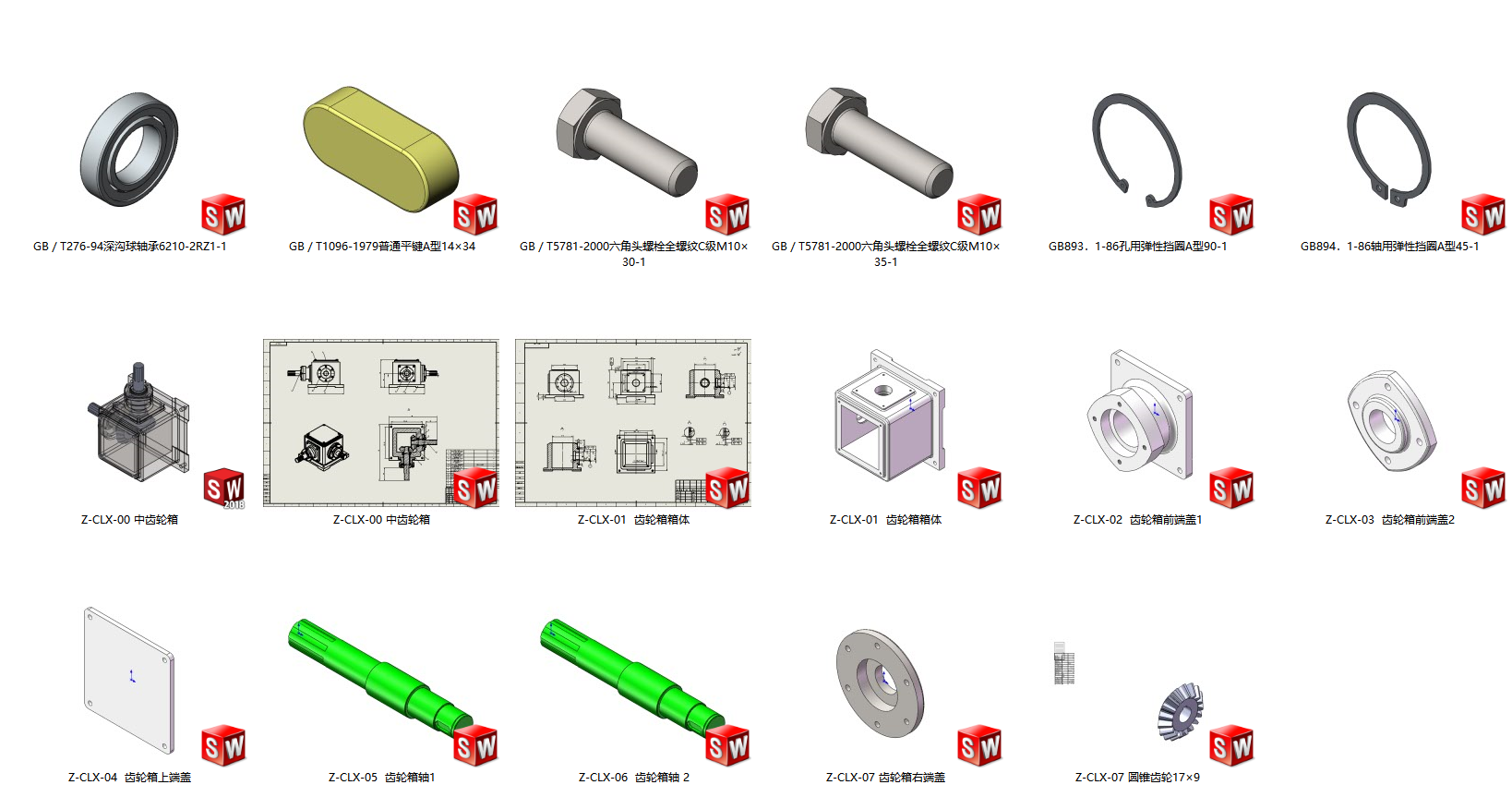

45. Z-CLX-00 中齿轮箱-A1.DWG
341 KB
46. Z-CLX-00 中齿轮箱.SLDASM
1.13 MB
47. Z-CLX-00 中齿轮箱.SLDDRW
974 KB
48. Z-CLX-01 齿轮箱箱体.DWG
196 KB
49. Z-CLX-01 齿轮箱箱体.SLDDRW
286 KB
50. Z-CLX-01 齿轮箱箱体.SLDPRT
349 KB
51. Z-CLX-02 齿轮箱前端盖1.SLDPRT
191 KB
52. Z-CLX-03 齿轮箱前端盖2.SLDPRT
164 KB
53. Z-CLX-04 齿轮箱上端盖.SLDPRT
69.1 KB
54. Z-CLX-05 齿轮箱轴1.SLDPRT
181 KB
55. Z-CLX-06 齿轮箱轴 2.SLDPRT
185 KB
56. Z-CLX-07 圆锥齿轮17×9.SLDPRT
335 KB
57. Z-CLX-07 齿轮箱右端盖.SLDPRT
148 KB
58. ~$GB893．1-86孔用弹性挡圈A型90-1.SLDPRT
4 B
59. ~$GB894．1-86轴用弹性挡圈A型45-1.SLDPRT
4 B
60. ~$GB／T1096-1979普通平键A型14×34.SLDPRT
4 B
61. ~$GB／T276-94深沟球轴承6210-2RZ1-1.SLDPRT
4 B
62. ~$GB／T5781-2000六角头螺栓全螺纹C级M10×30-1.SLDPRT
4 B
63. ~$GB／T5781-2000六角头螺栓全螺纹C级M10×35-1.SLDPRT
4 B
64. ~$Z-CLX-00 中齿轮箱.SLDASM
4 B
65. ~$Z-CLX-01 齿轮箱箱体.SLDPRT
4 B
66. ~$Z-CLX-02 齿轮箱前端盖1.SLDPRT
4 B
67. ~$Z-CLX-03 齿轮箱前端盖2.SLDPRT
4 B
68. ~$Z-CLX-04 齿轮箱上端盖.SLDPRT
4 B
69. ~$Z-CLX-05 齿轮箱轴1.SLDPRT
4 B
70. ~$Z-CLX-06 齿轮箱轴 2.SLDPRT
4 B
71. ~$Z-CLX-07 圆锥齿轮17×9.SLDPRT
4 B
72. ~$Z-CLX-07 齿轮箱右端盖.SLDPRT
4 B
73. 企业微信截图_20230805223516.png
45.8 KB
74. 企业微信截图_20230805223544.png
123 KB
75. 企业微信截图_20230805223646.png
103 KB
76. 企业微信截图_20230805223705.png
48.5 KB
77. 企业微信截图_20230805223720.png
172 KB

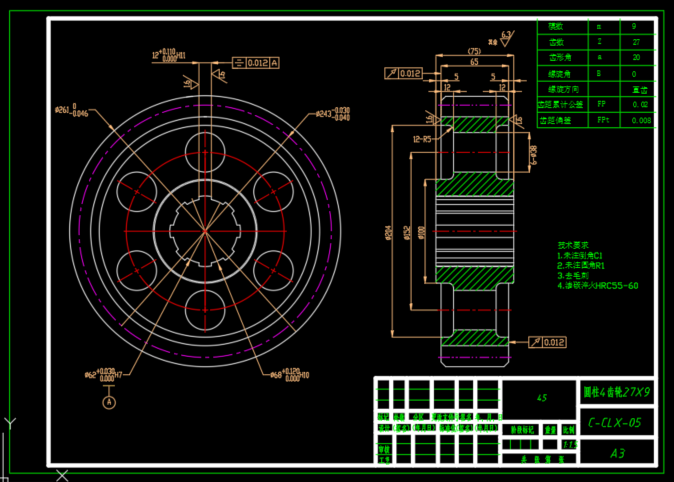

78. 企业微信截图_20230805223732.png
121 KB
79. 企业微信截图_20230805223749.png
76.8 KB
80. 企业微信截图_20230805223819.png
448 KB

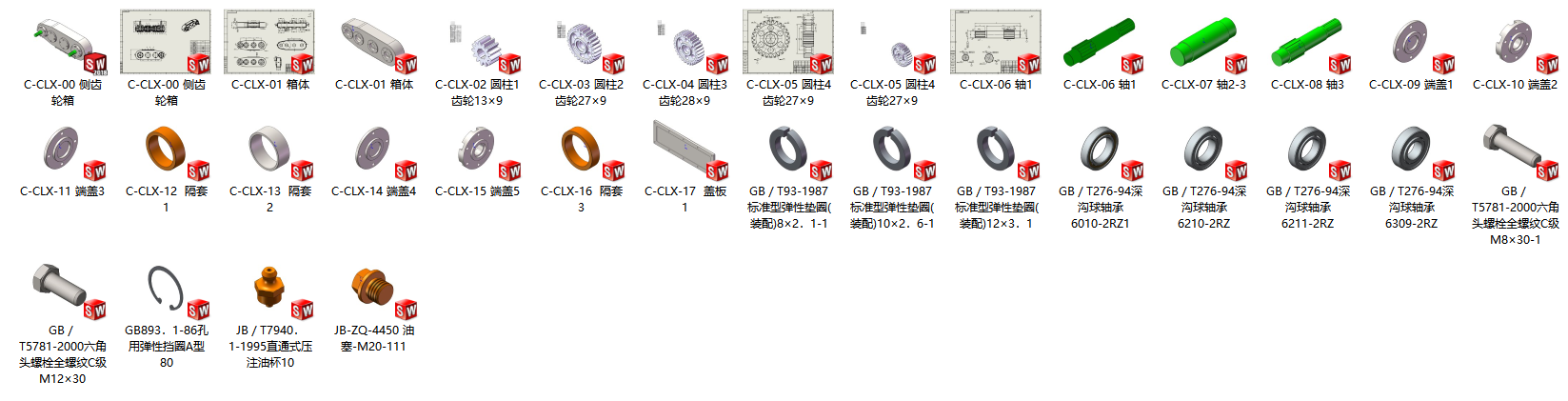

81. 企业微信截图_20230805223833.png
194 KB
82. 企业微信截图_20230805223842.png
82.3 KB
83. 企业微信截图_20230805223903.png
57.9 KB

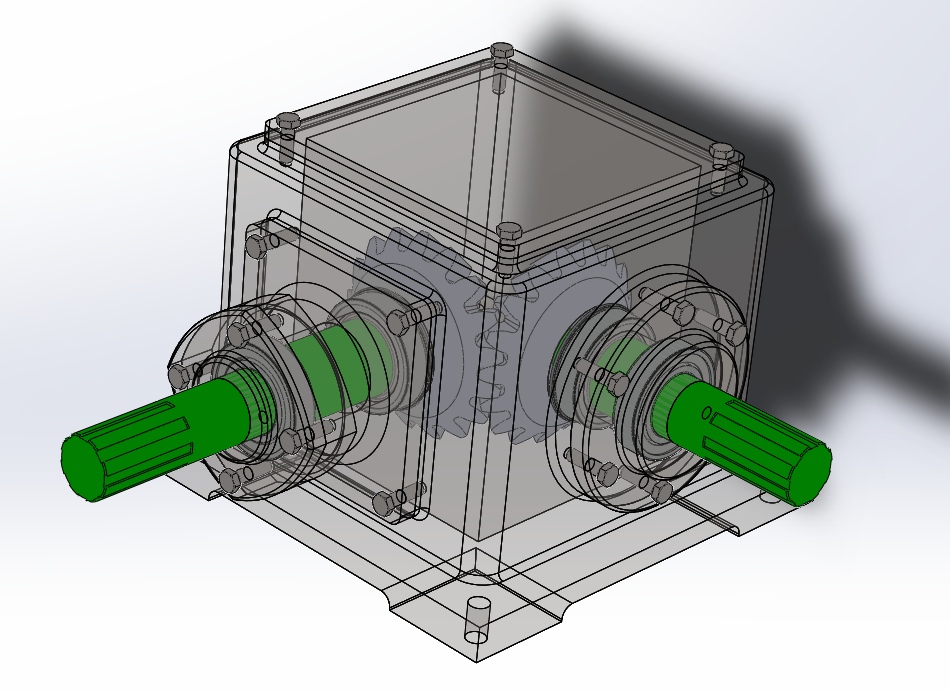

84. 企业微信截图_20230805224023.png
281 KB
85. 企业微信截图_20230805224058.png
357 KB
86. 旋耕机齿轮箱设计计算.docx
53.1 KB
87. 旋耕机齿轮箱课程设计说明书.docx

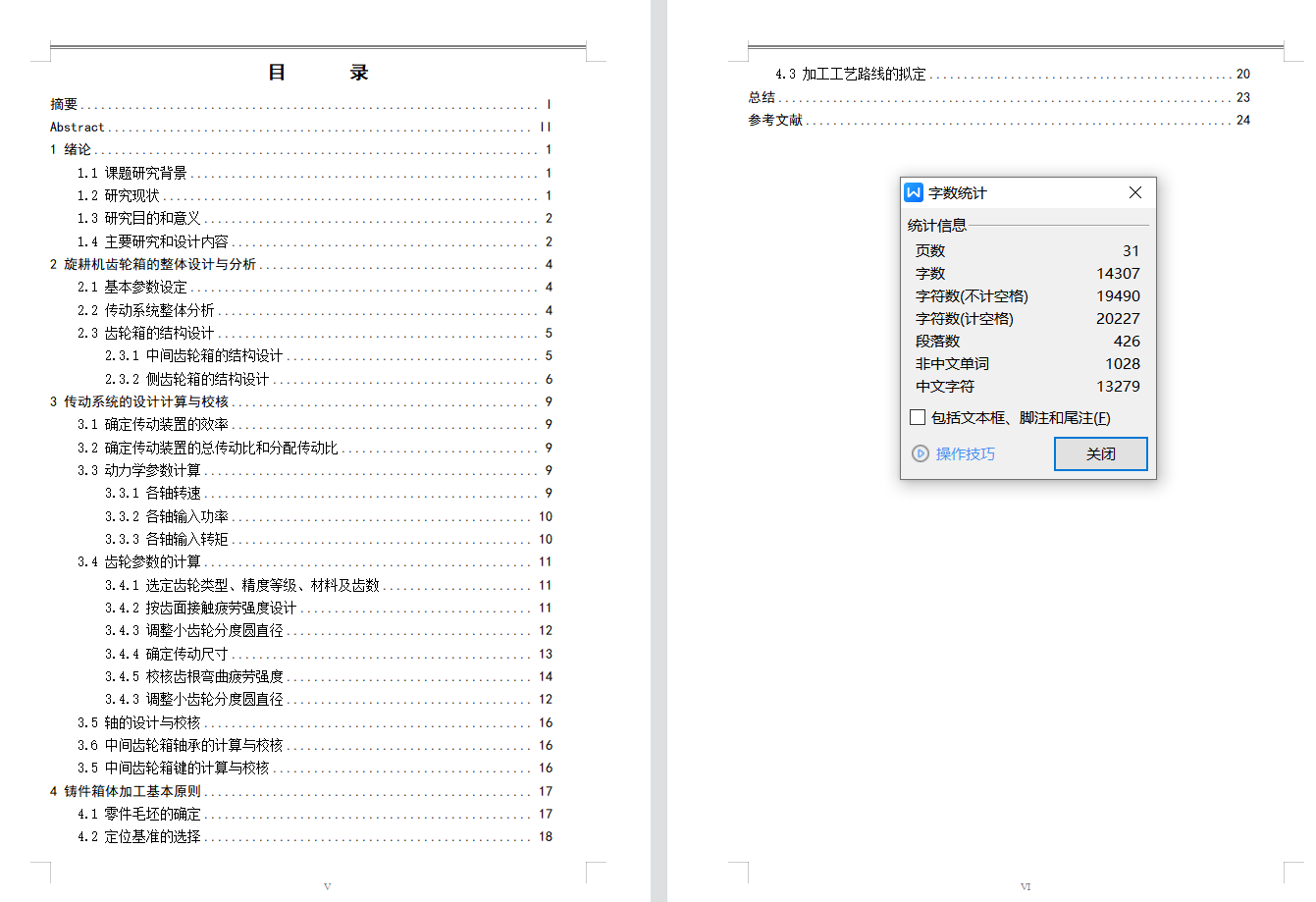

600 KB

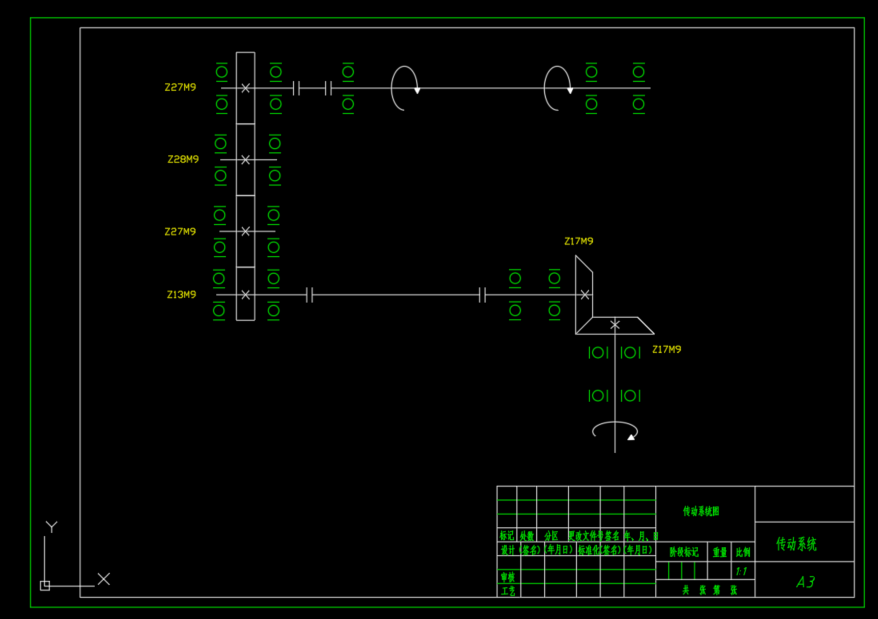

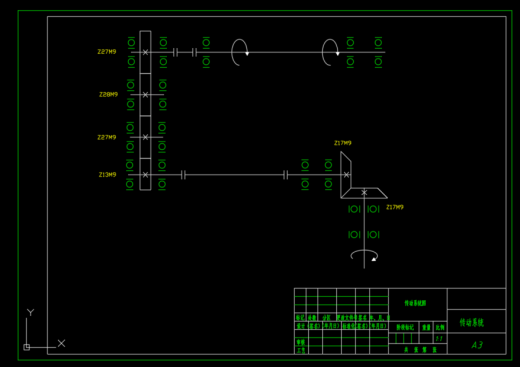

88. 机构运动简图.DWG
146 KB
