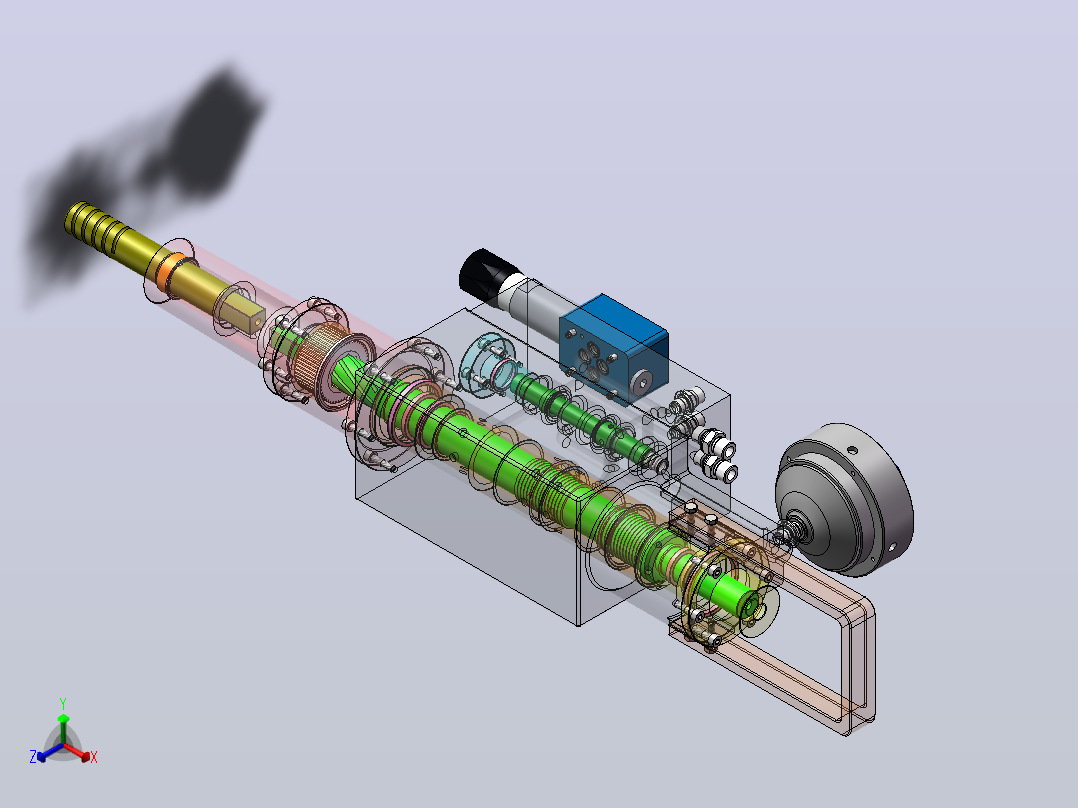

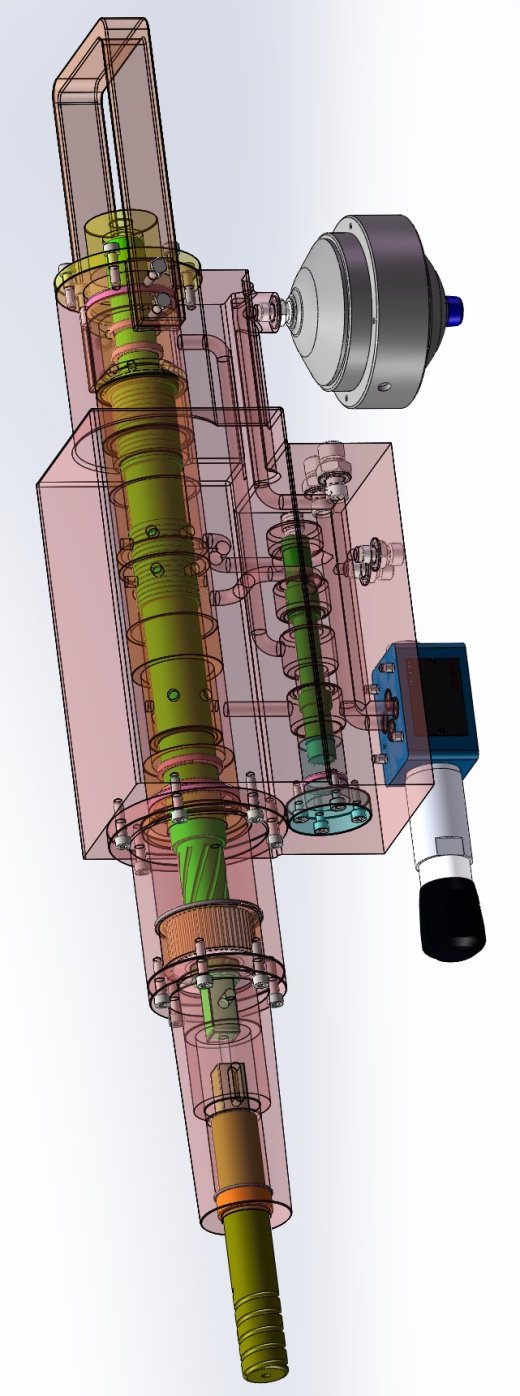

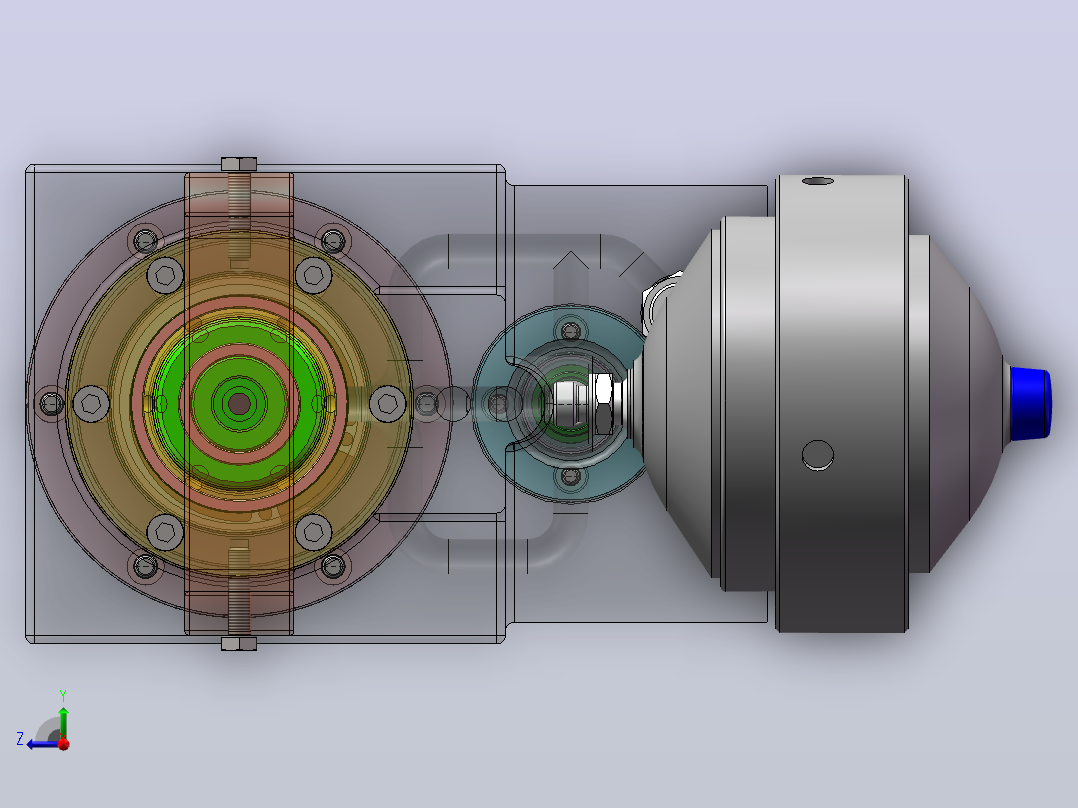

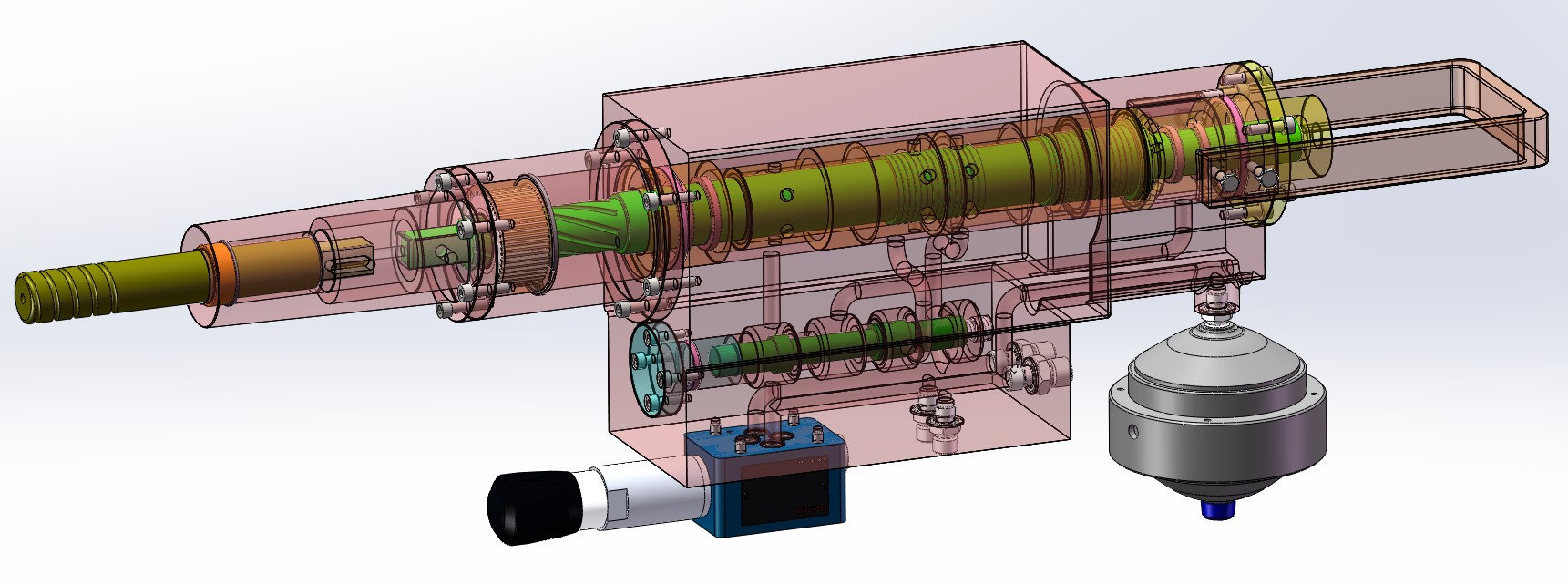

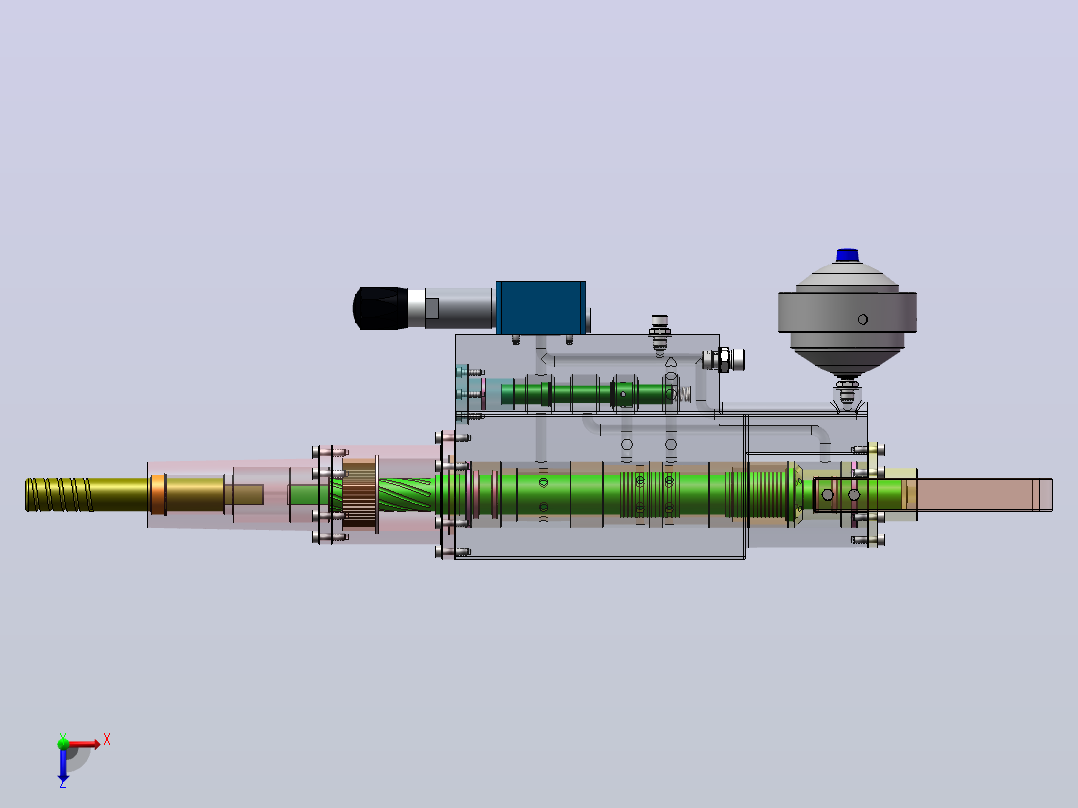

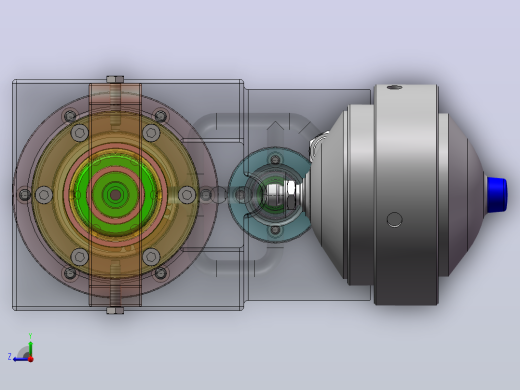

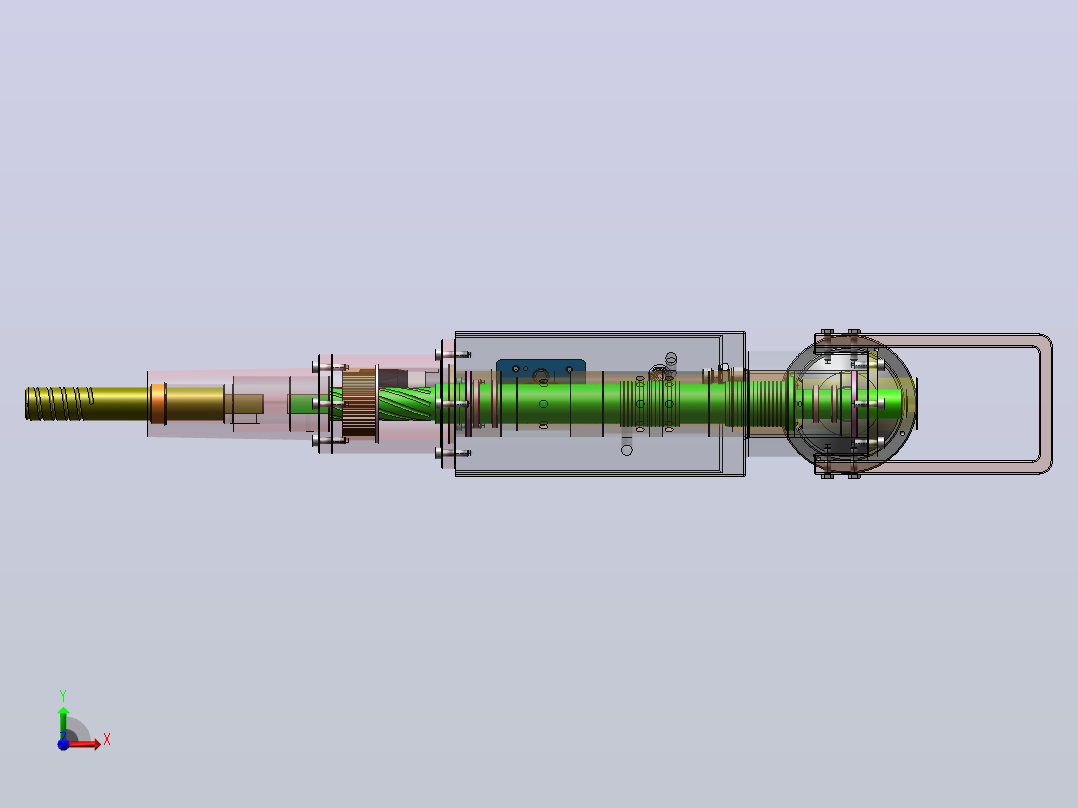

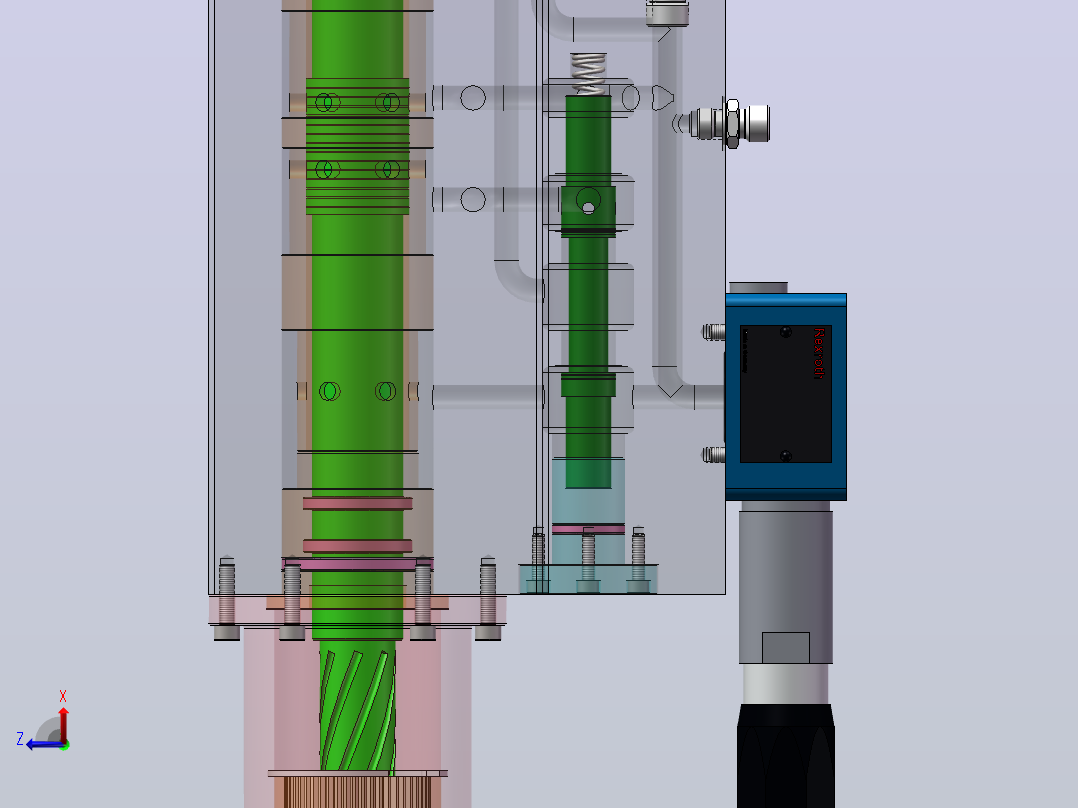

液压冲击装置（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：液压冲击装置（SW+CAD+说明书），属于设备部件，液压气动元件分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10465477
模型大小：17.9M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-17
图纸介绍：
下载模型
文件列表
1. 1.jpg
80.3 KB
2. 1CM-12-10WD.SLDPRT
184 KB
3. 1CM-G1-2-10.SLDPRT
184 KB
4. 1DM-14-12WD.SLDPRT
181 KB
5. 2.jpg
122 KB
6. 3.jpg
202 KB

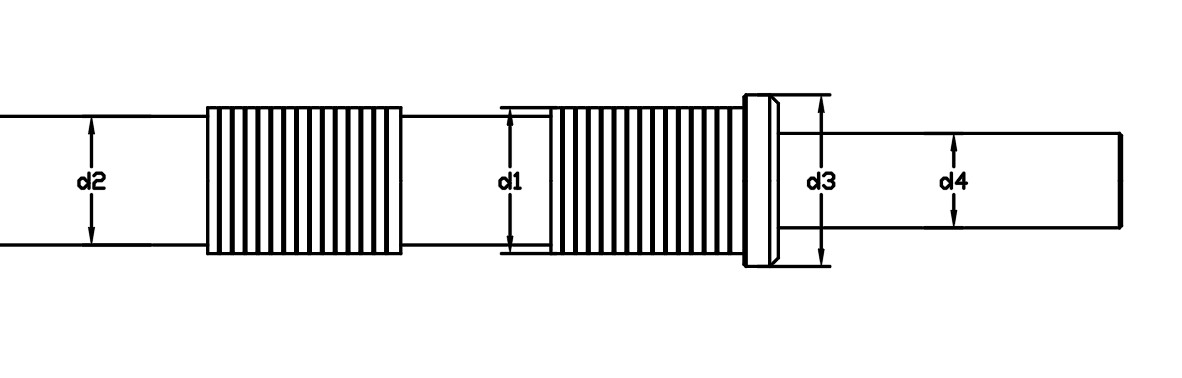

7. 4.jpg
37.2 KB
8. 5.jpg
8.28 KB

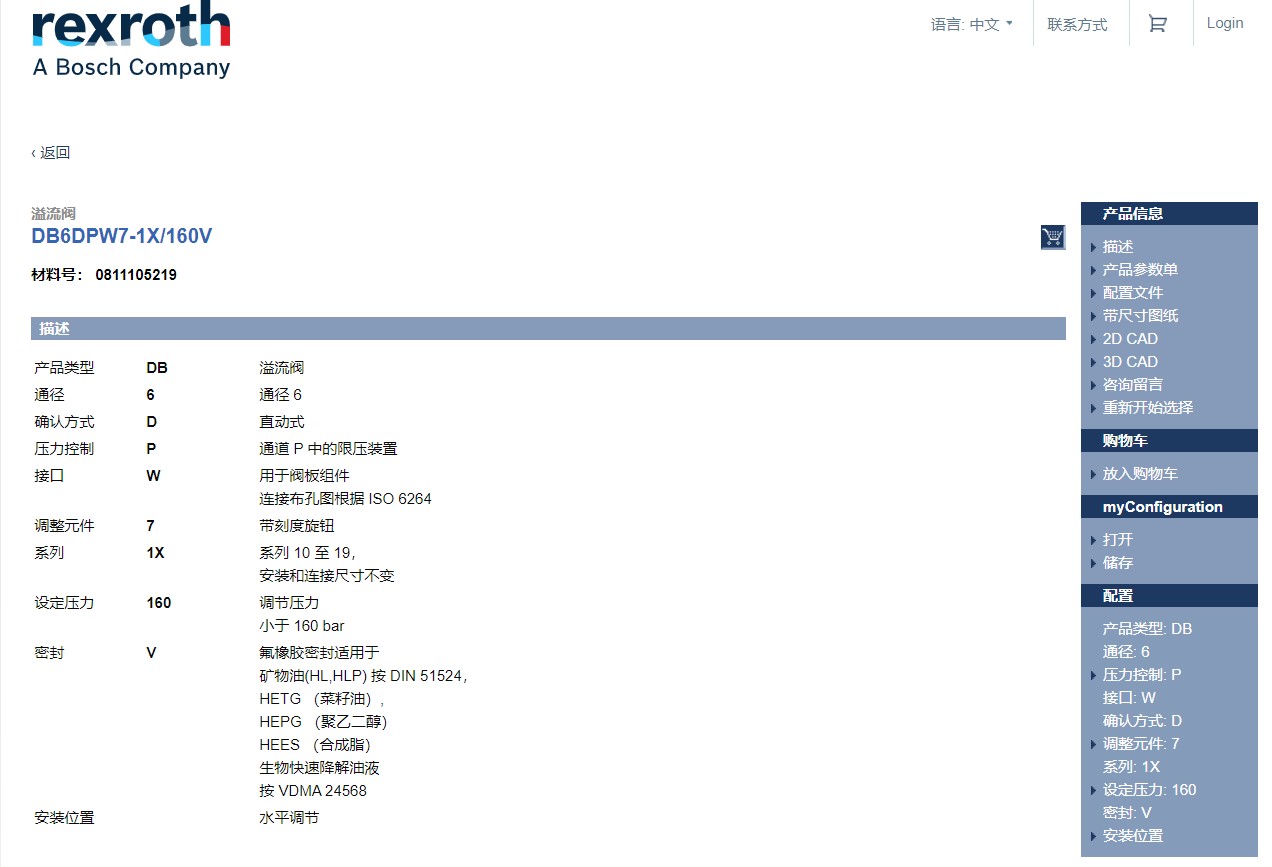

9. 6.jpg
113 KB
10. 7.jpg
95.8 KB
11. DB6DPW7-1X_160V.SLDPRT
996 KB
12. GB893．1-861孔用弹性挡圈A型30.SLDPRT
92.5 KB
13. GB893．1-861孔用弹性挡圈A型55.SLDPRT
90.8 KB
14. GB／T5781-200011六角头螺栓全螺纹C级M5×20.SLDPRT
151 KB
15. GB／T70．1-20001内六角圆柱头螺钉M4×15.SLDPRT
124 KB
16. GB／T70．1-20001内六角圆柱头螺钉M5×18.SLDPRT
124 KB
17. GB／T70．1-20001内六角圆柱头螺钉M5×20.SLDPRT
116 KB
18. GB／T70．1-20001内六角圆柱头螺钉M5×35.SLDPRT
123 KB
19. GB／T70．1-20001内六角圆柱头螺钉M5×38.SLDPRT
119 KB
20. GB／T70．1-20001内六角圆柱头螺钉M5×40.SLDPRT
120 KB

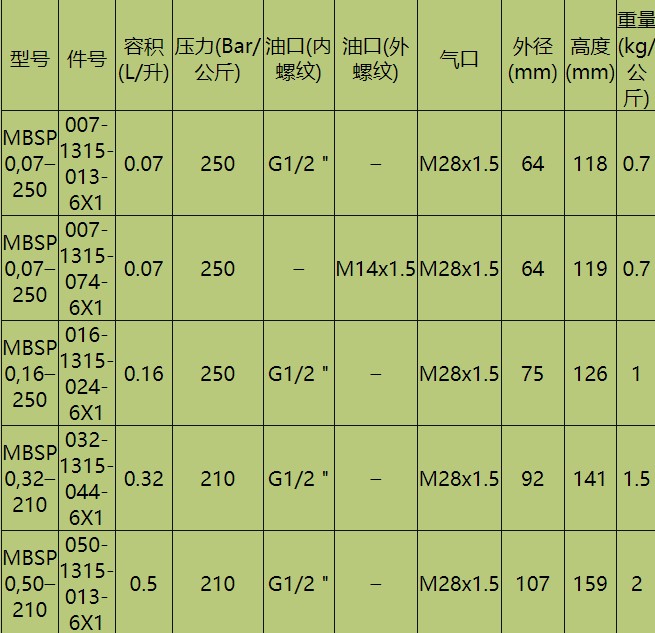

21. MBSP0.32-210蓄能器.SLDPRT
245 KB

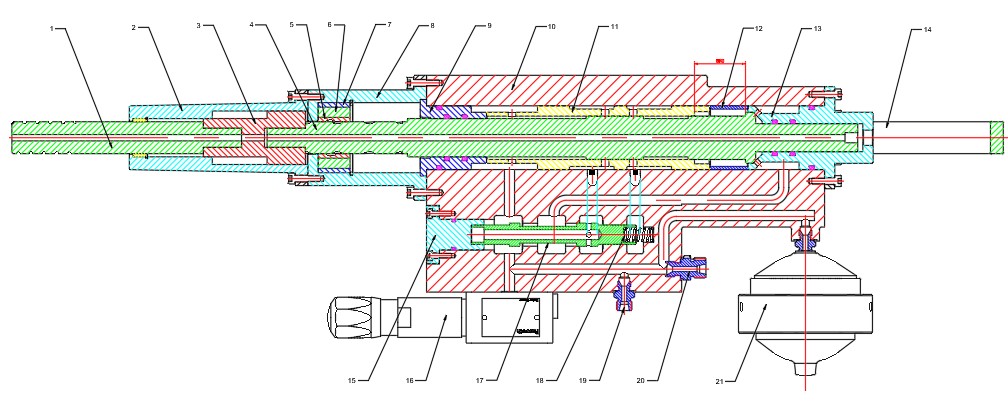

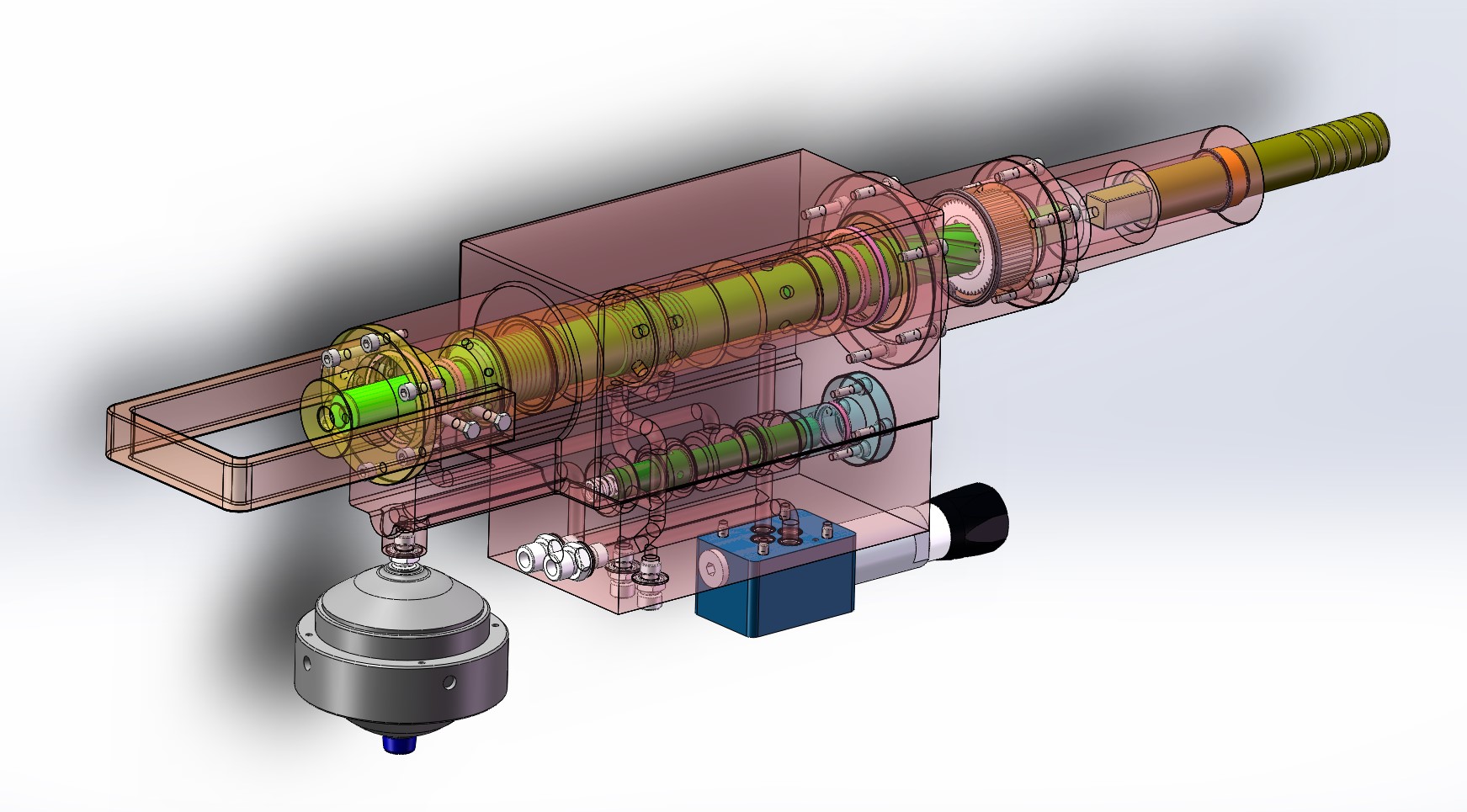

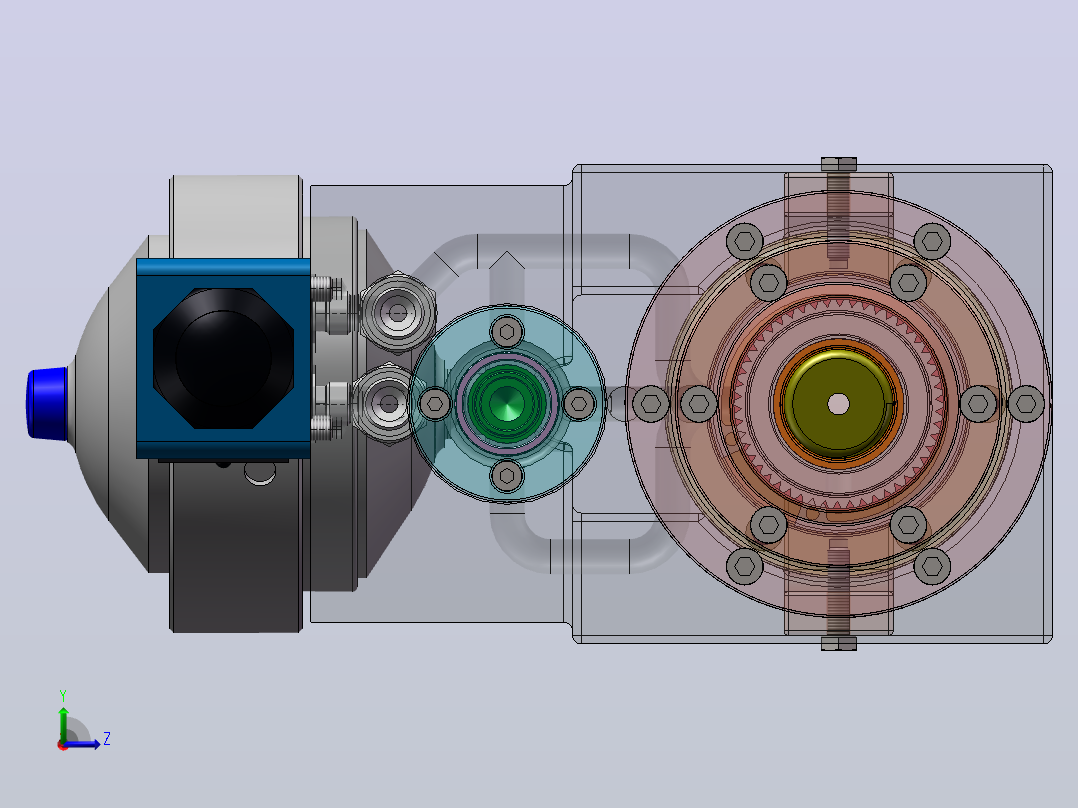

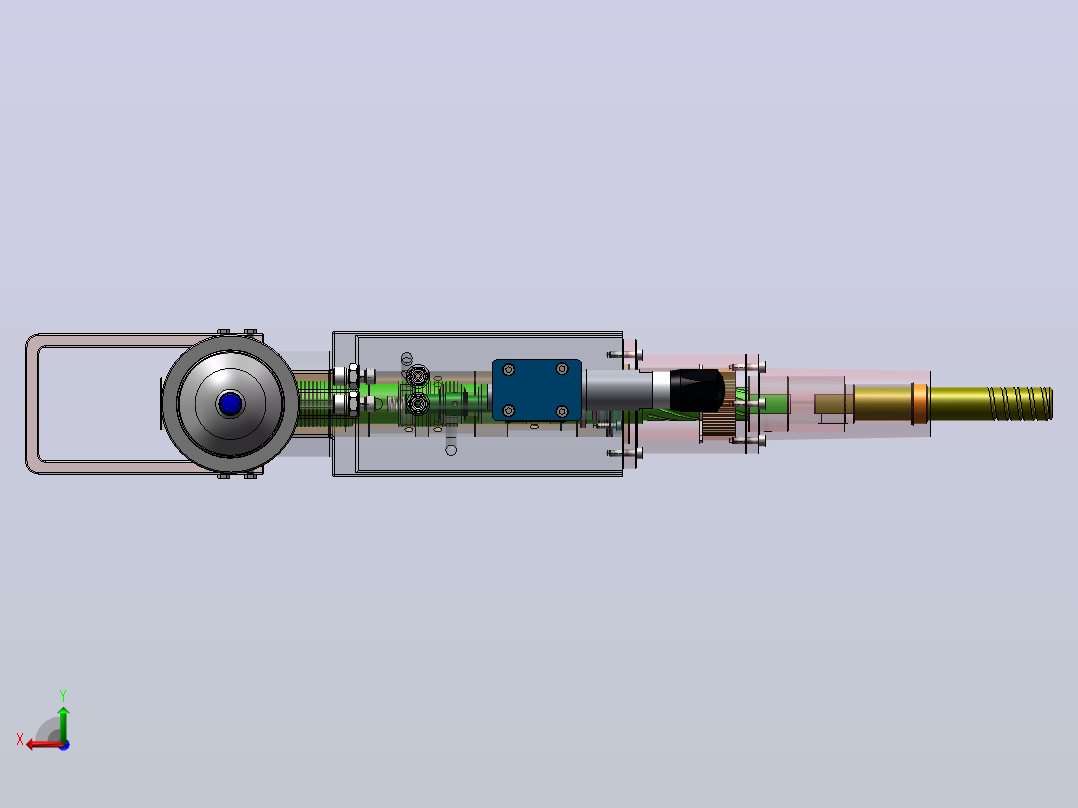

22. YY-CJQ-00 液压冲击器.SLDASM
3.03 MB
23. YY-CJQ-00 液压冲击器.SLDDRW
1.46 MB

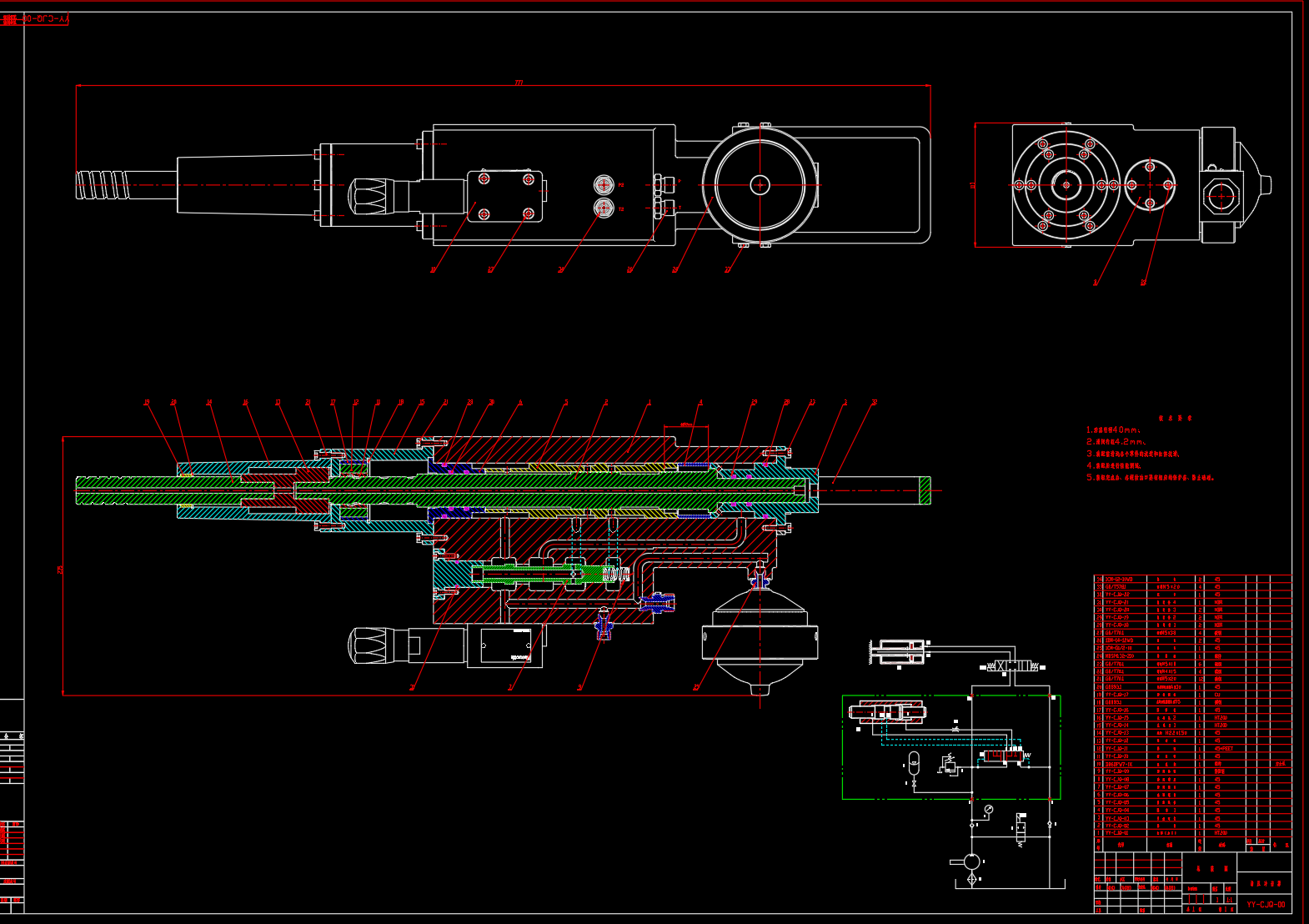

24. YY-CJQ-00 液压冲击器.dwg
444 KB
25. YY-CJQ-01 缸体（加工件）.SLDDRW
399 KB
26. YY-CJQ-01 缸体（加工件）.SLDPRT
746 KB
27. YY-CJQ-01 缸体（加工件）.dwg
254 KB
28. YY-CJQ-02 活塞.SLDDRW
659 KB
29. YY-CJQ-02 活塞.SLDPRT
477 KB
30. YY-CJQ-02 活塞.dwg
134 KB
31. YY-CJQ-03 节流螺塞.SLDPRT
300 KB
32. YY-CJQ-04 隔套1.SLDPRT
113 KB
33. YY-CJQ-05 控油隔套.SLDDRW
232 KB
34. YY-CJQ-05 控油隔套.SLDPRT
256 KB
35. YY-CJQ-05 控油隔套.dwg
116 KB
36. YY-CJQ-06 端面螺塞.SLDPRT
288 KB
37. YY-CJQ-07 滑阀阀芯.SLDDRW
178 KB
38. YY-CJQ-07 滑阀阀芯.SLDPRT
191 KB
39. YY-CJQ-07 滑阀阀芯.dwg
91.6 KB
40. YY-CJQ-08 滑阀端盖.SLDPRT
182 KB
41. YY-CJQ-09 滑阀弹簧.SLDPRT
919 KB
42. YY-CJQ-10 螺旋母.SLDPRT
265 KB
43. YY-CJQ-11 棘轮.SLDPRT
221 KB
44. YY-CJQ-12 转动套.SLDPRT
147 KB
45. YY-CJQ-13 H22×150 炮钎.SLDPRT
253 KB
46. YY-CJQ-14 左端盖1.SLDPRT
209 KB
47. YY-CJQ-15 左端盖2.SLDPRT
171 KB
48. YY-CJQ-16 防转套.SLDPRT
92.1 KB
49. YY-CJQ-17 滑动铜套.SLDPRT
90.5 KB
50. YY-CJQ-18 密封件1.SLDPRT
141 KB
51. YY-CJQ-19 密封件2.SLDPRT
151 KB
52. YY-CJQ-20 密封件3.SLDPRT
146 KB
53. YY-CJQ-21 密封件4.SLDPRT
154 KB
54. YY-CJQ-22 把手.SLDPRT
148 KB
55. 企业微信截图_20220722001146.png
452 KB
56. 企业微信截图_20220722001251.png
9.78 KB
57. 企业微信截图_20220722001354.png
257 KB

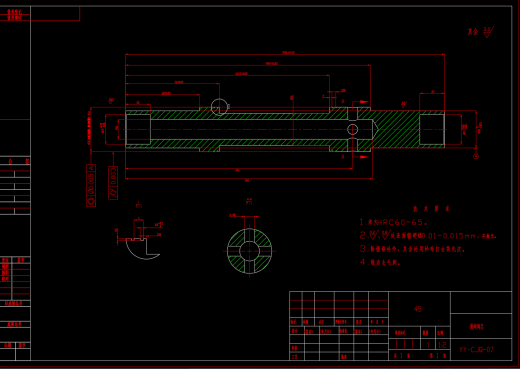

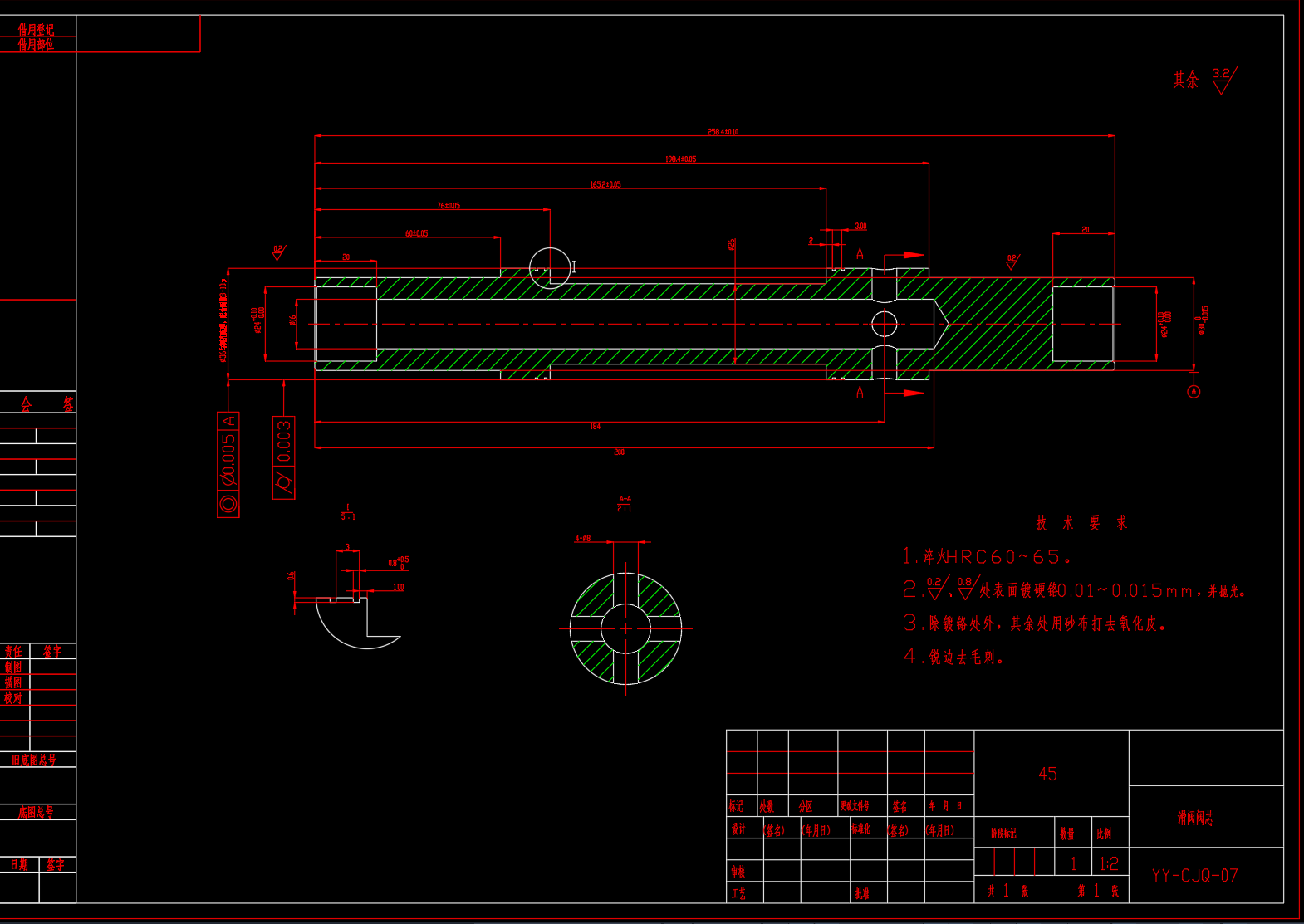

58. 企业微信截图_20220722001429.png
117 KB

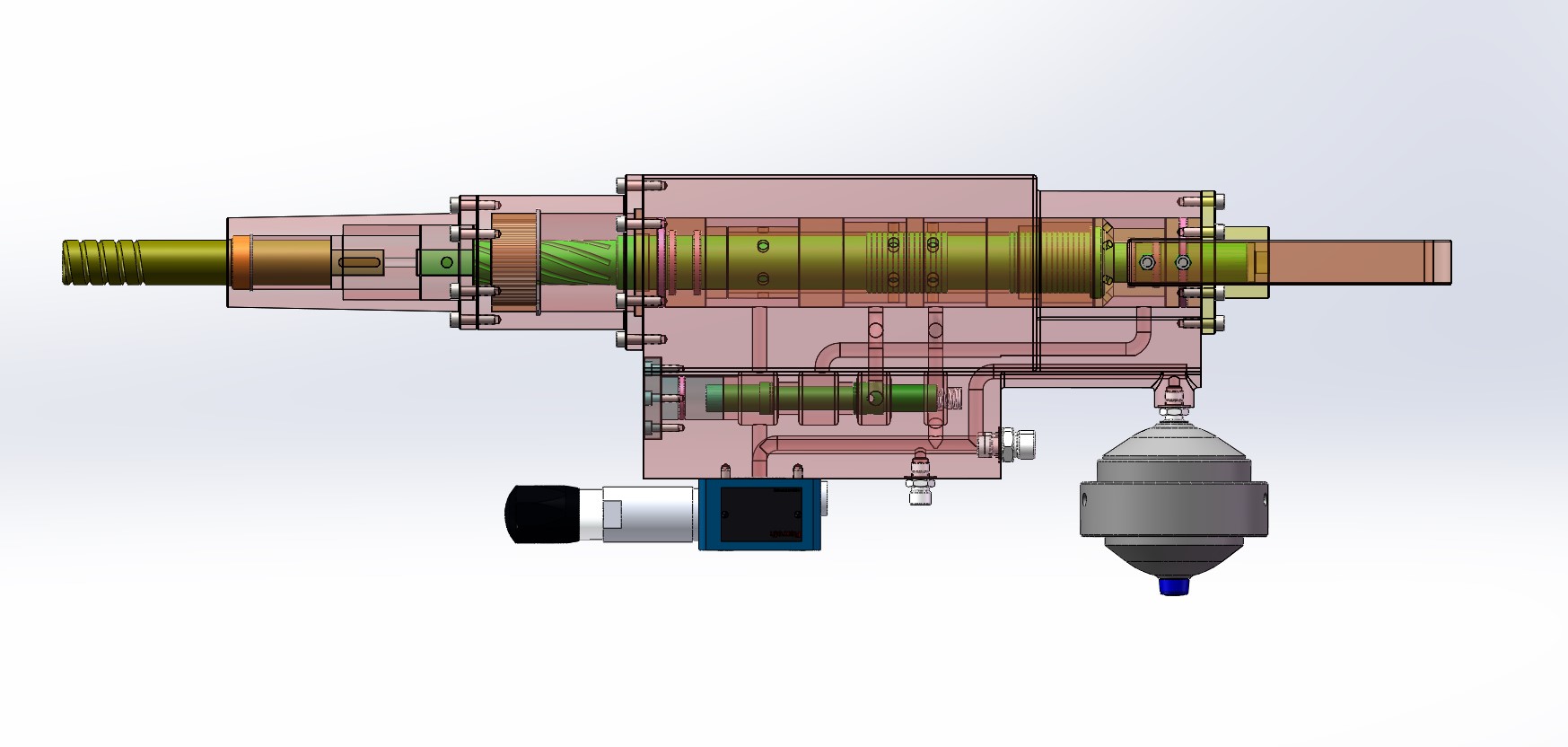

59. 屏幕截图 2022-07-22 000834.jpg
124 KB
60. 屏幕截图 2022-07-22 000907.jpg
236 KB

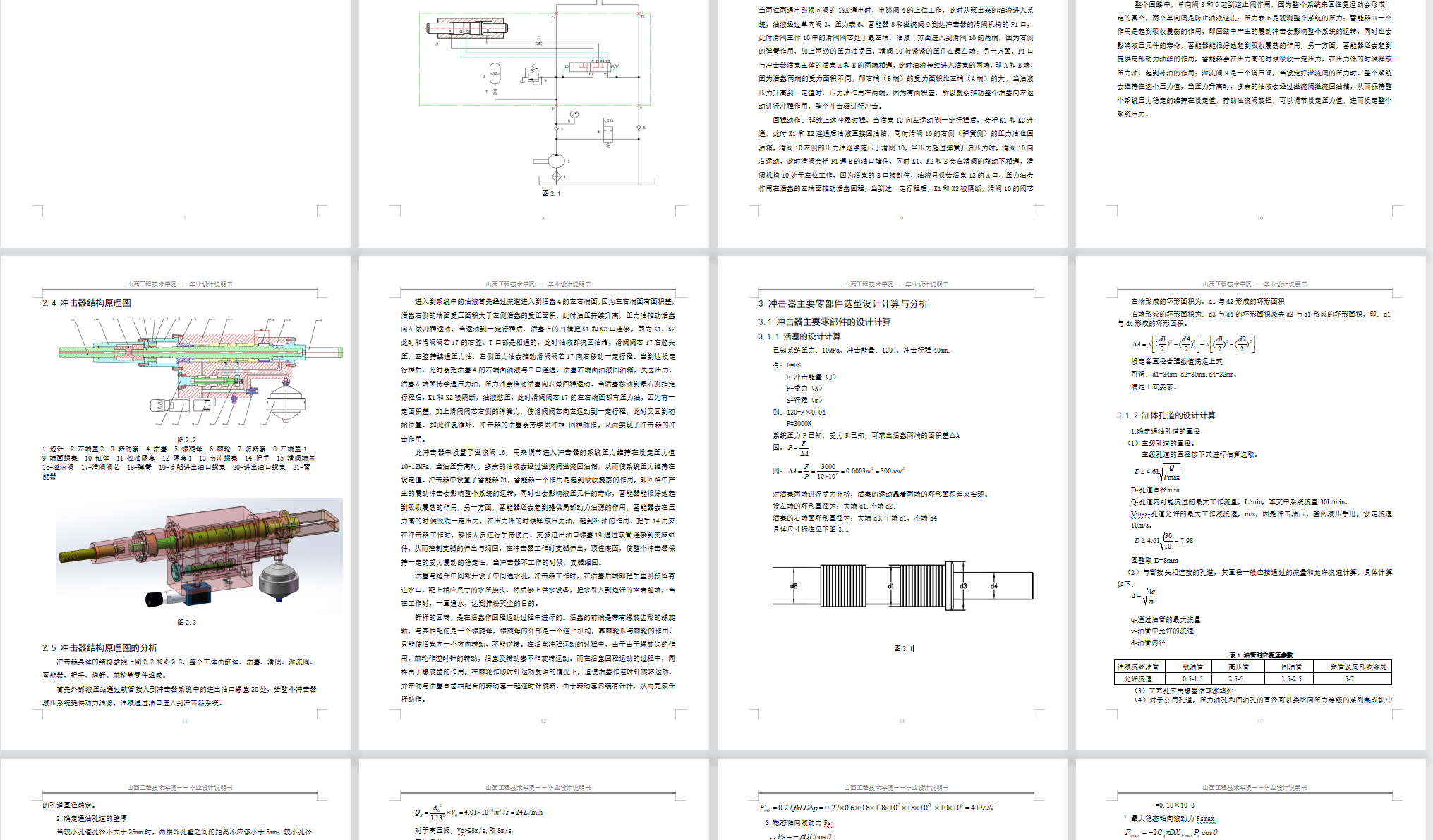

61. 液压冲击装置毕业设计论文 -降重版.docx
634 KB
62. 液压冲击装置毕业设计论文.docx
637 KB

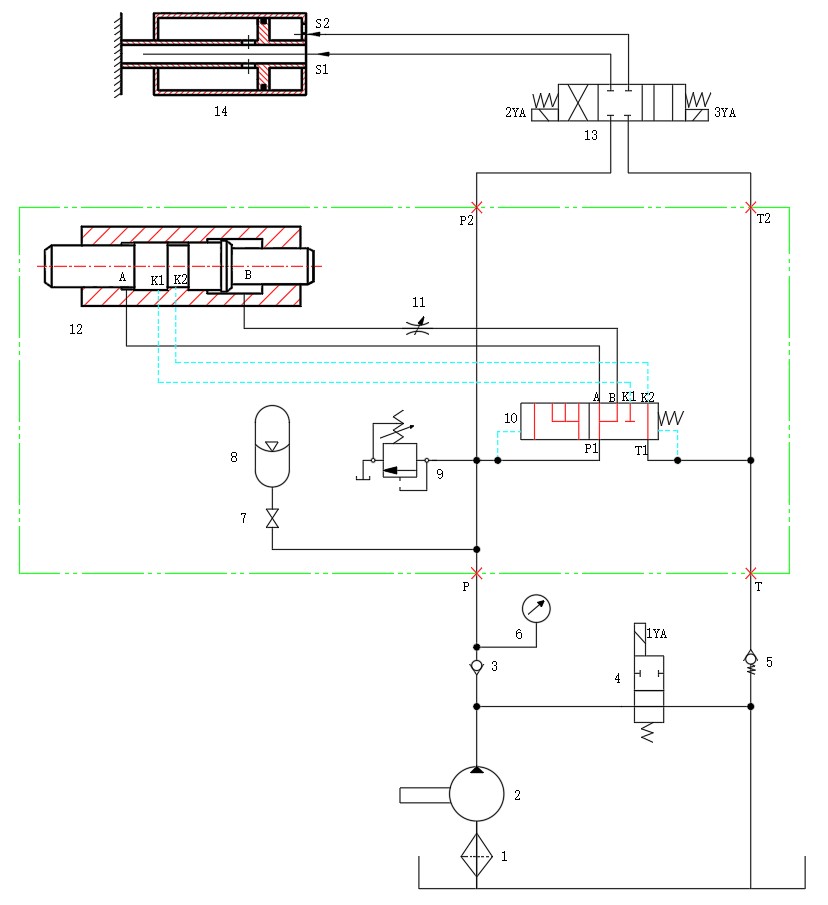

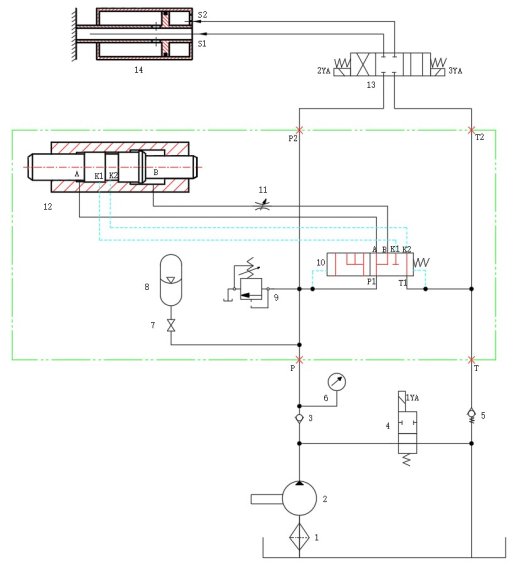

63. 液压系统原理图.dwg
83.4 KB
