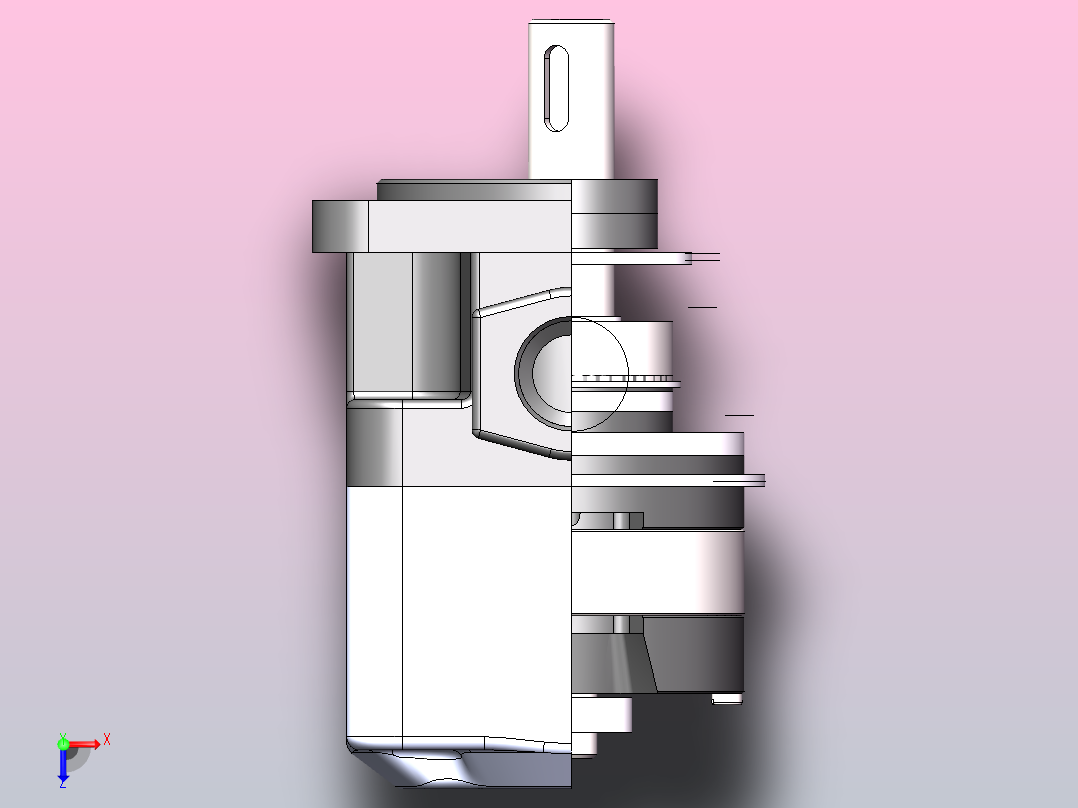

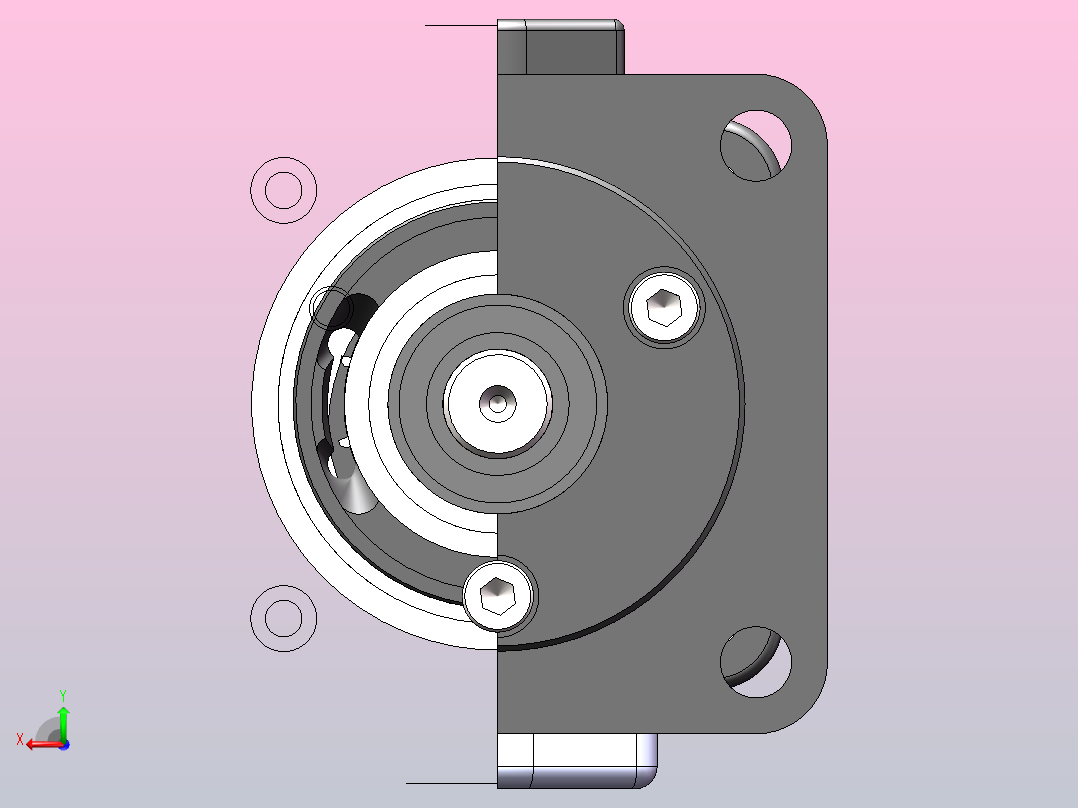

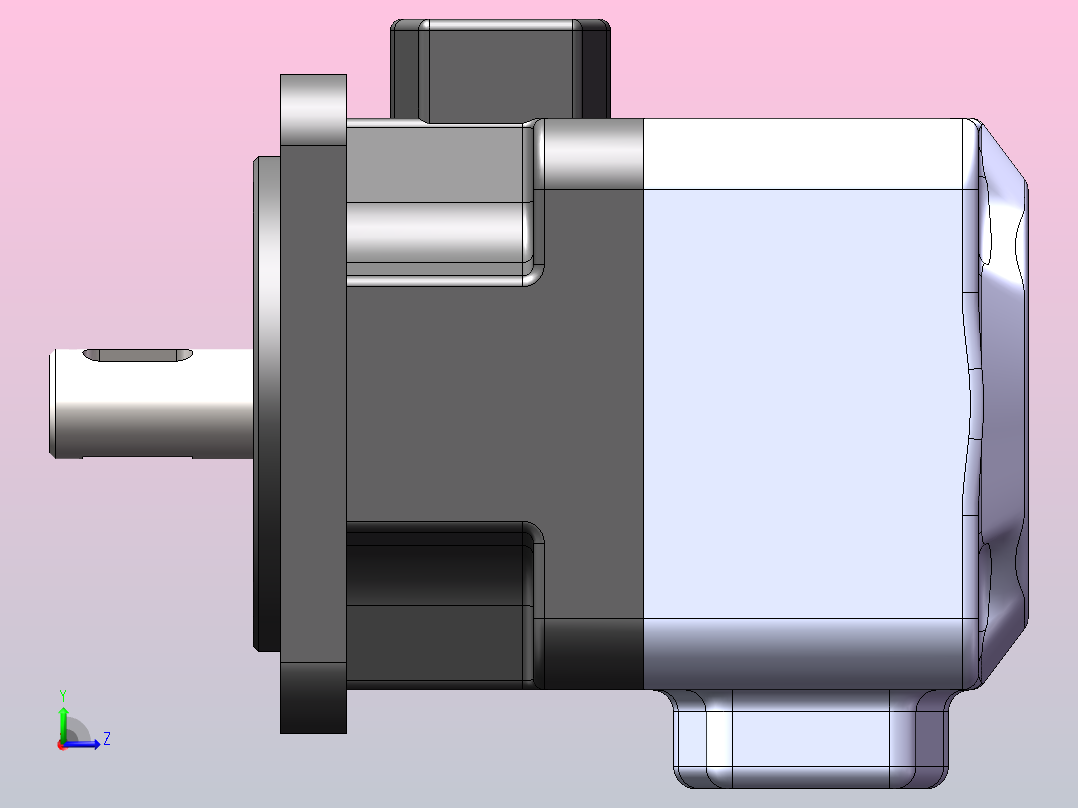

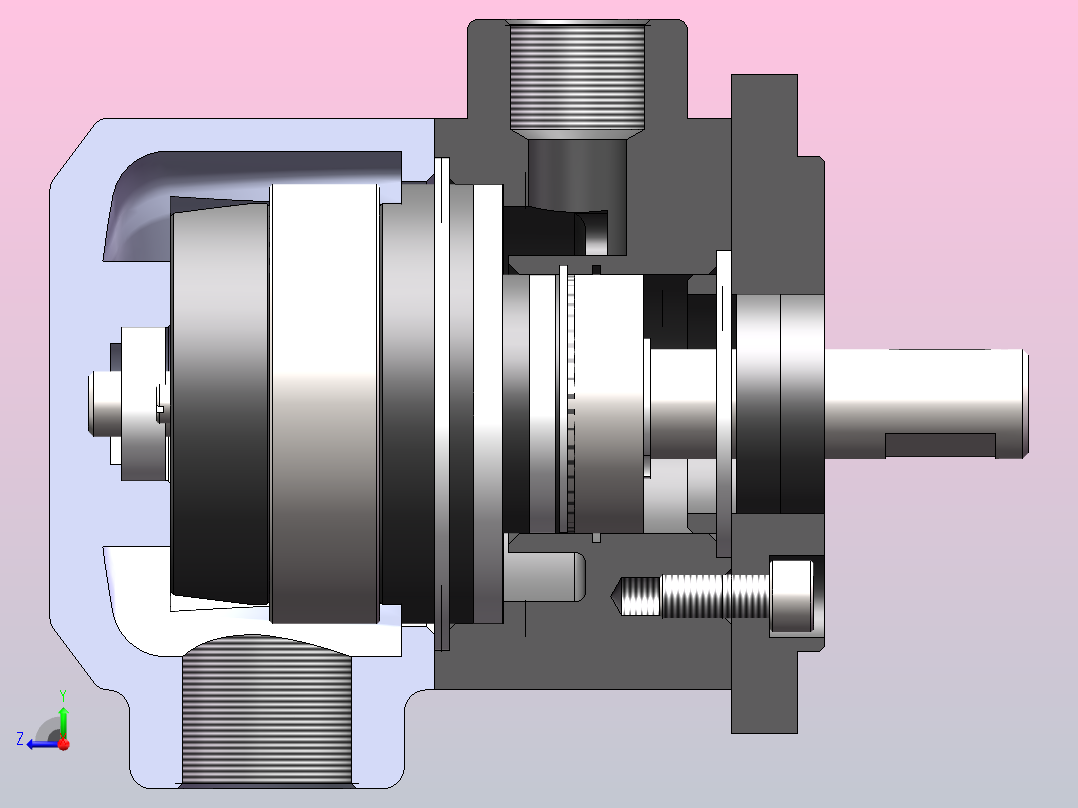

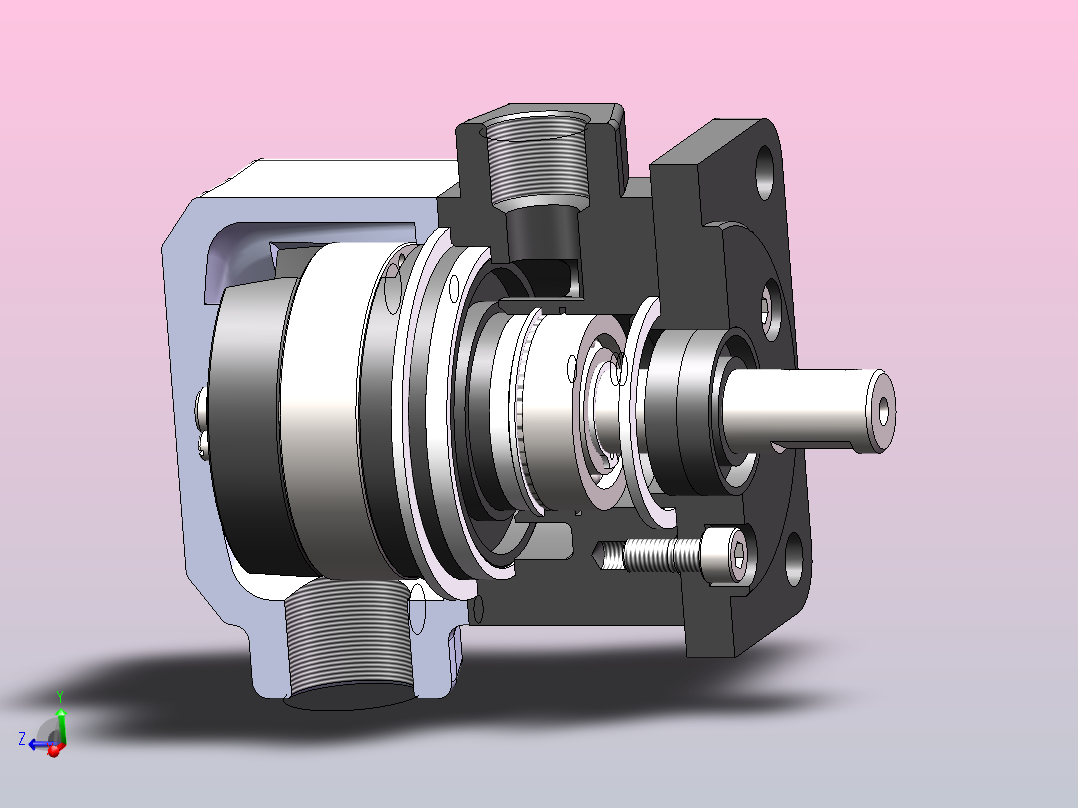

YB叶片泵设计(SW+CAD+说明书)AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：YB叶片泵设计(SW+CAD+说明书)，属于机械设备，非标机械分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10430945
模型大小：30.76M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-04-27

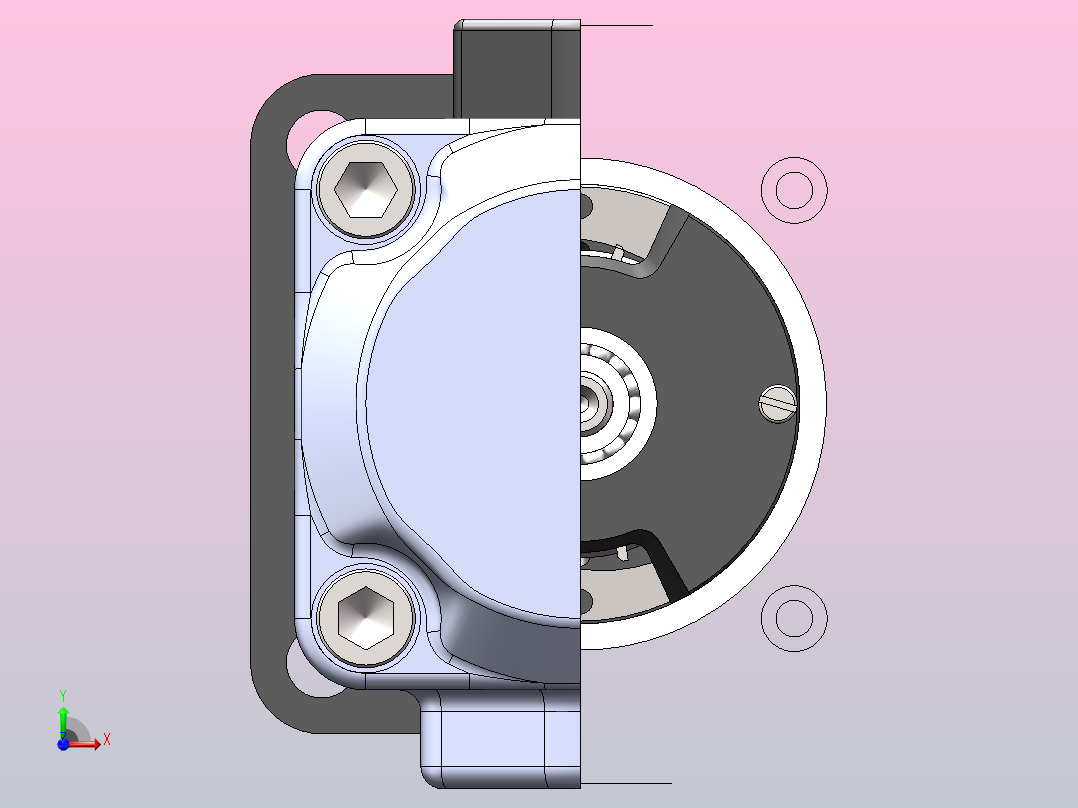

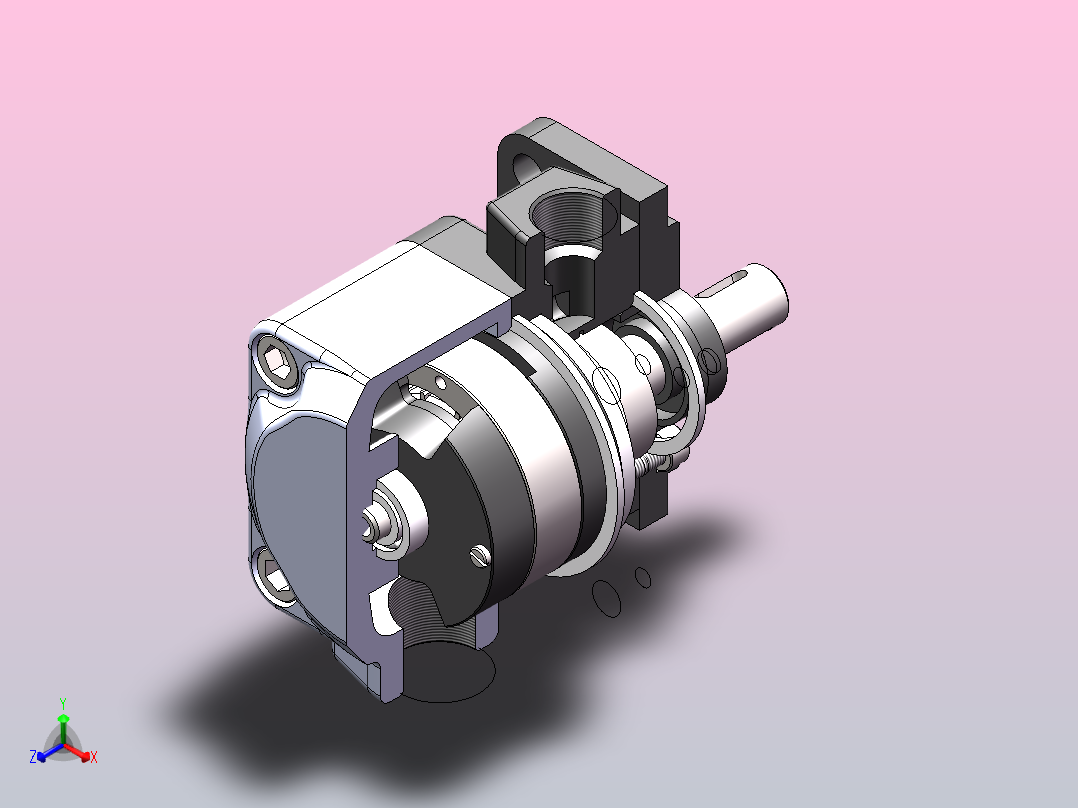

图纸介绍：
下载模型
文件列表
1. 1 左泵体.SLDPRT
985 KB
2. 1 左泵体.SLDPRT
985 KB
3. 10 骨架式油封.SLDPRT
67.4 KB
4. 10 骨架式油封.SLDPRT
67.4 KB
5. 11 密封圈11.SLDPRT
66.9 KB
6. 11 密封圈11.SLDPRT
66.9 KB
7. 12 轴用弹性挡圈20.SLDPRT
81.8 KB
8. 12 轴用弹性挡圈20.SLDPRT
81.8 KB
9. 13 轴承13.SLDPRT
1.06 MB
10. 13 轴承13.SLDPRT
1.06 MB
11. 14 孔用弹性挡圈47.SLDPRT
77.8 KB
12. 14 孔用弹性挡圈47.SLDPRT
77.8 KB
13. 15 密封圈15.SLDPRT
70.7 KB
14. 15 密封圈15.SLDPRT
70.7 KB
15. 16 密封圈16.SLDPRT
68.5 KB
16. 16 密封圈16.SLDPRT
68.5 KB
17. 17 密封圈17.SLDPRT
65.5 KB
18. 17 密封圈17.SLDPRT
65.5 KB
19. 18 开槽圆柱头螺钉.SLDPRT
163 KB
20. 18 开槽圆柱头螺钉.SLDPRT
163 KB
21. 19 轴承19.SLDPRT
813 KB
22. 19 轴承19.SLDPRT
813 KB
23. 2 定子.SLDDRW
124 KB
24. 2 定子.SLDDRW
124 KB
25. 2 定子.SLDPRT
109 KB
26. 2 定子.SLDPRT
109 KB
27. 20 内六角圆柱头螺钉20.SLDPRT
170 KB
28. 20 内六角圆柱头螺钉20.SLDPRT
170 KB
29. 21 内六角圆柱头螺钉21.SLDPRT
176 KB
30. 21 内六角圆柱头螺钉21.SLDPRT
176 KB
31. 3 叶片.SLDPRT
51.3 KB
32. 3 叶片.SLDPRT
51.3 KB
33. 4 转子.SLDDRW
166 KB
34. 4 转子.SLDDRW
166 KB
35. 4 转子.SLDPRT
219 KB
36. 4 转子.SLDPRT
219 KB
37. 5 左配油盘.SLDPRT
255 KB
38. 5 左配油盘.SLDPRT
255 KB
39. 6 右配油盘.SLDPRT
536 KB
40. 6 右配油盘.SLDPRT
536 KB
41. 7 右泵体.SLDPRT
397 KB
42. 7 右泵体.SLDPRT
397 KB
43. 8 盖板.SLDPRT
301 KB
44. 8 盖板.SLDPRT
301 KB
45. 9 轴.SLDDRW
167 KB
46. 9 轴.SLDDRW
167 KB
47. 9 轴.SLDPRT
170 KB
48. 9 轴.SLDPRT
170 KB
49. YB 叶片泵总装配图.DWG
274 KB
50. YB 叶片泵总装配图.bak
268 KB
51. YB 转子.DWG
46 KB
52. YB 轴.DWG
52.5 KB
53. YB型叶片泵说明书.docx
538 KB

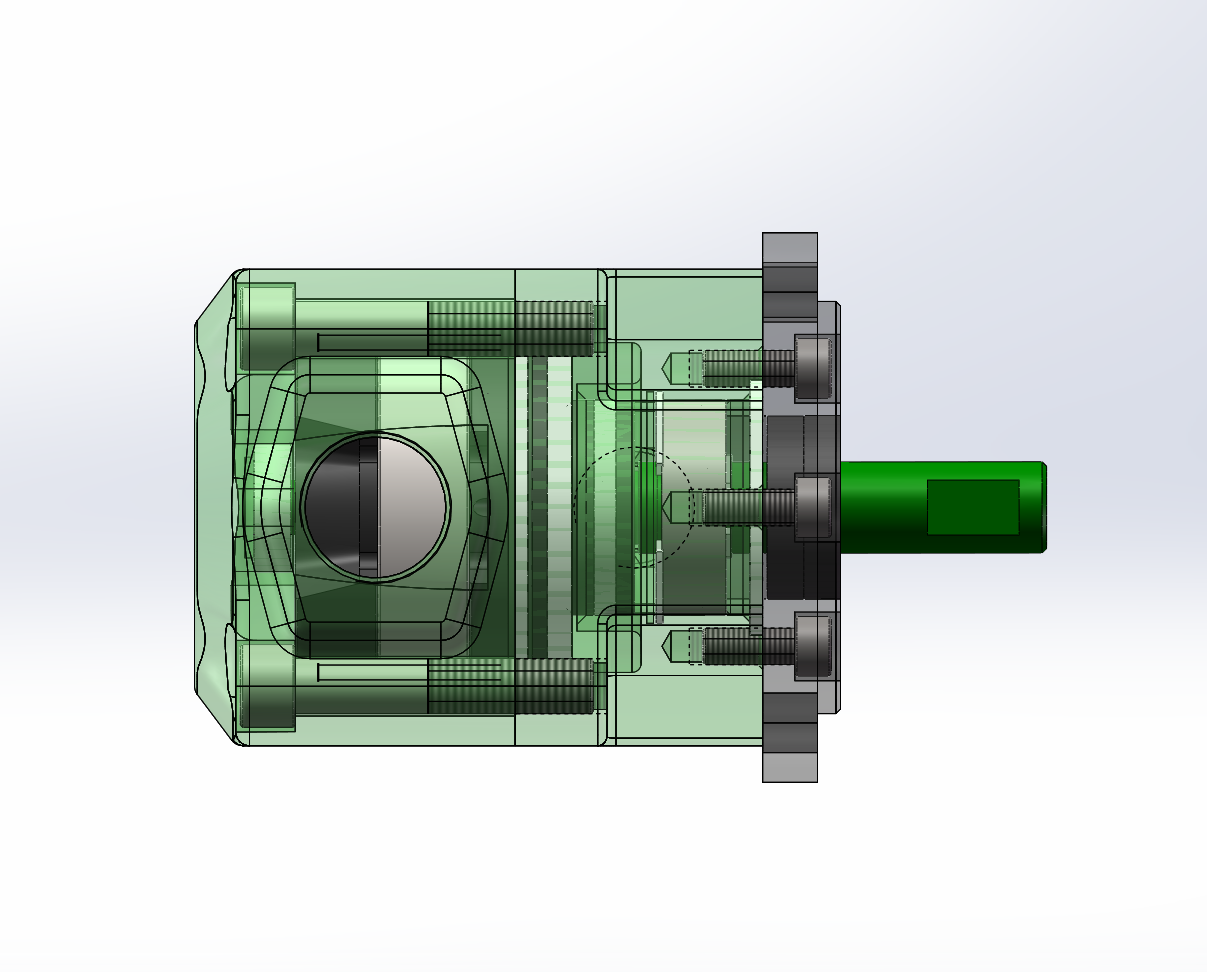

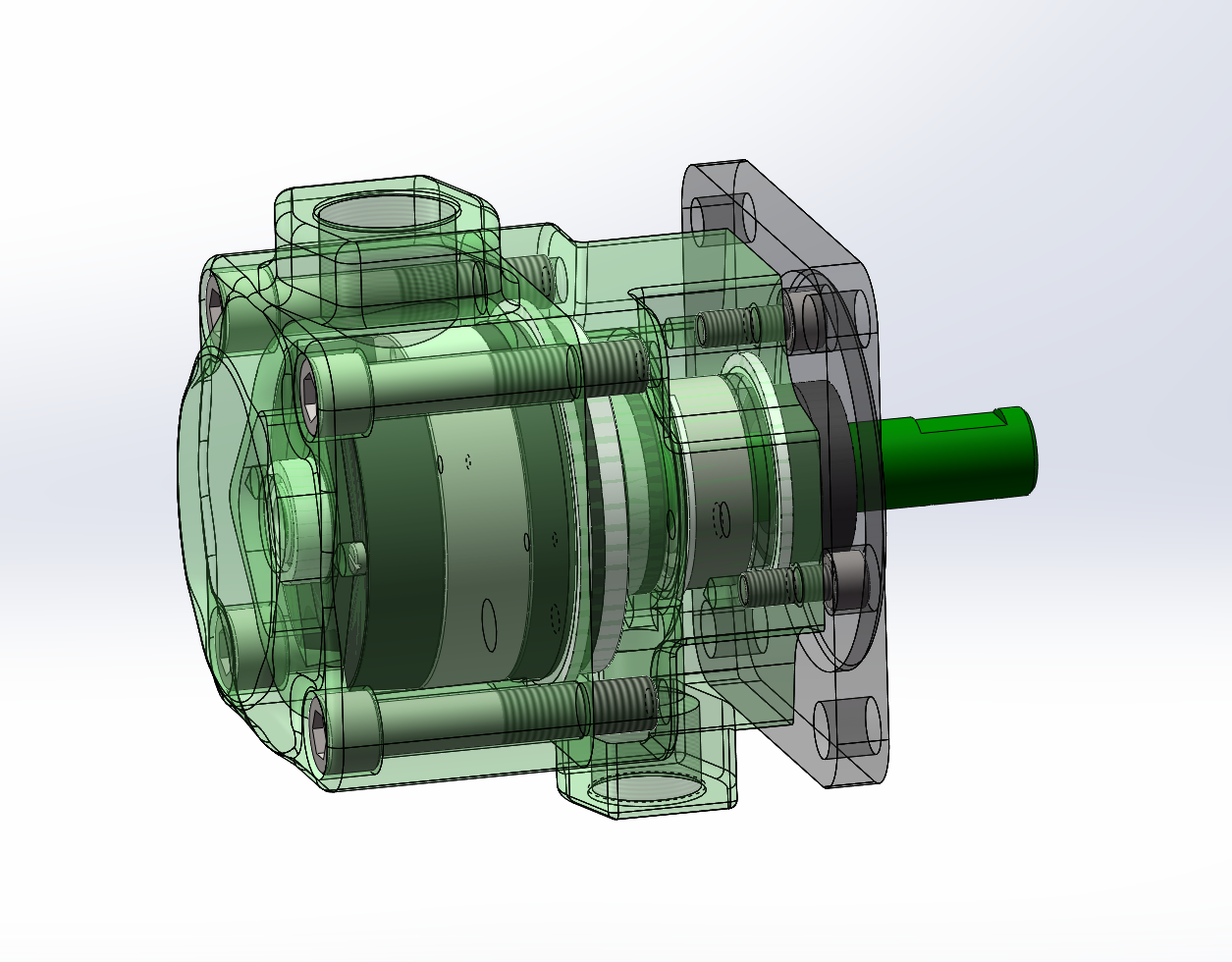

54. 屏幕截图 2024-08-21 213444.png
587 KB

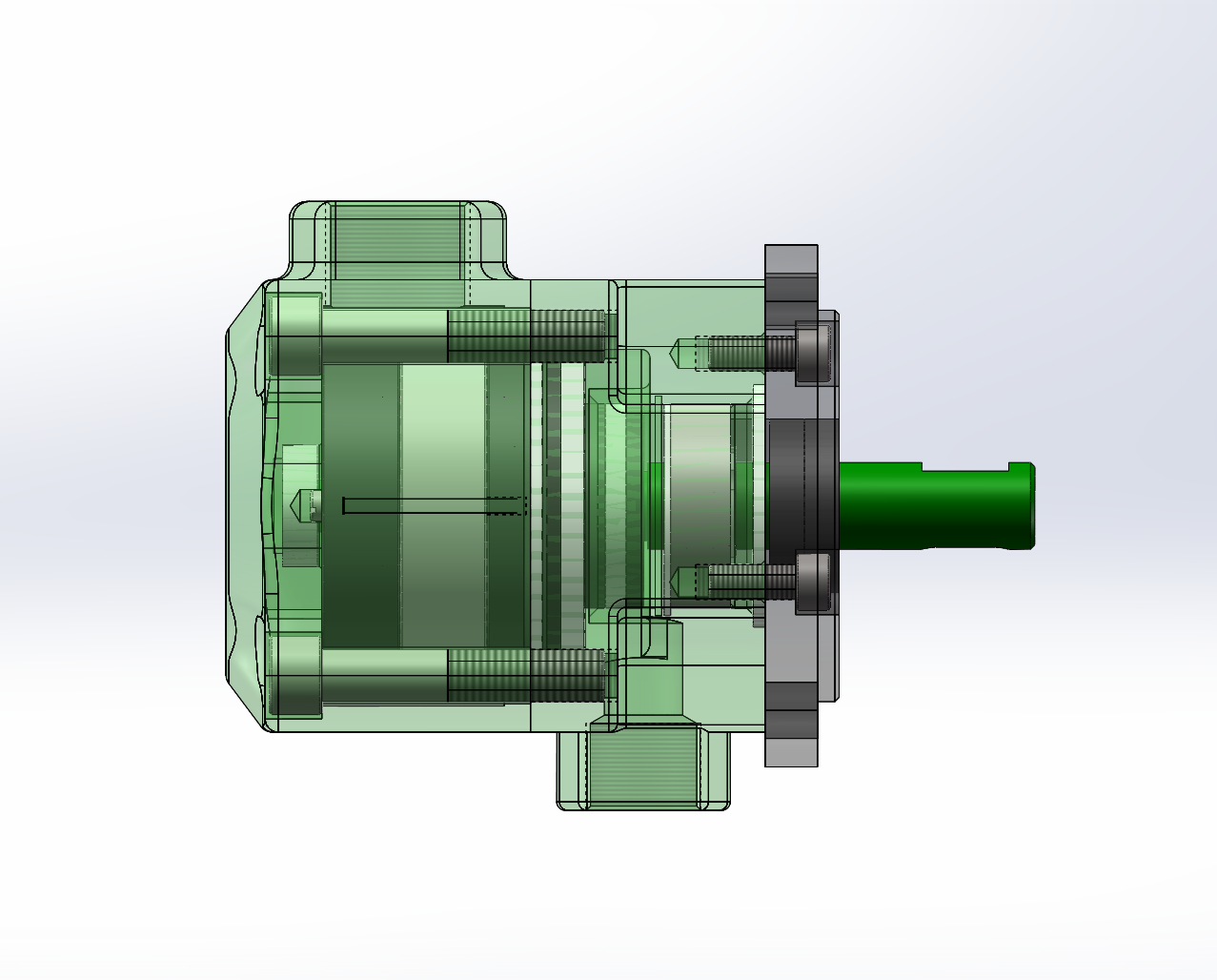

55. 屏幕截图 2024-08-21 213502.png
260 KB

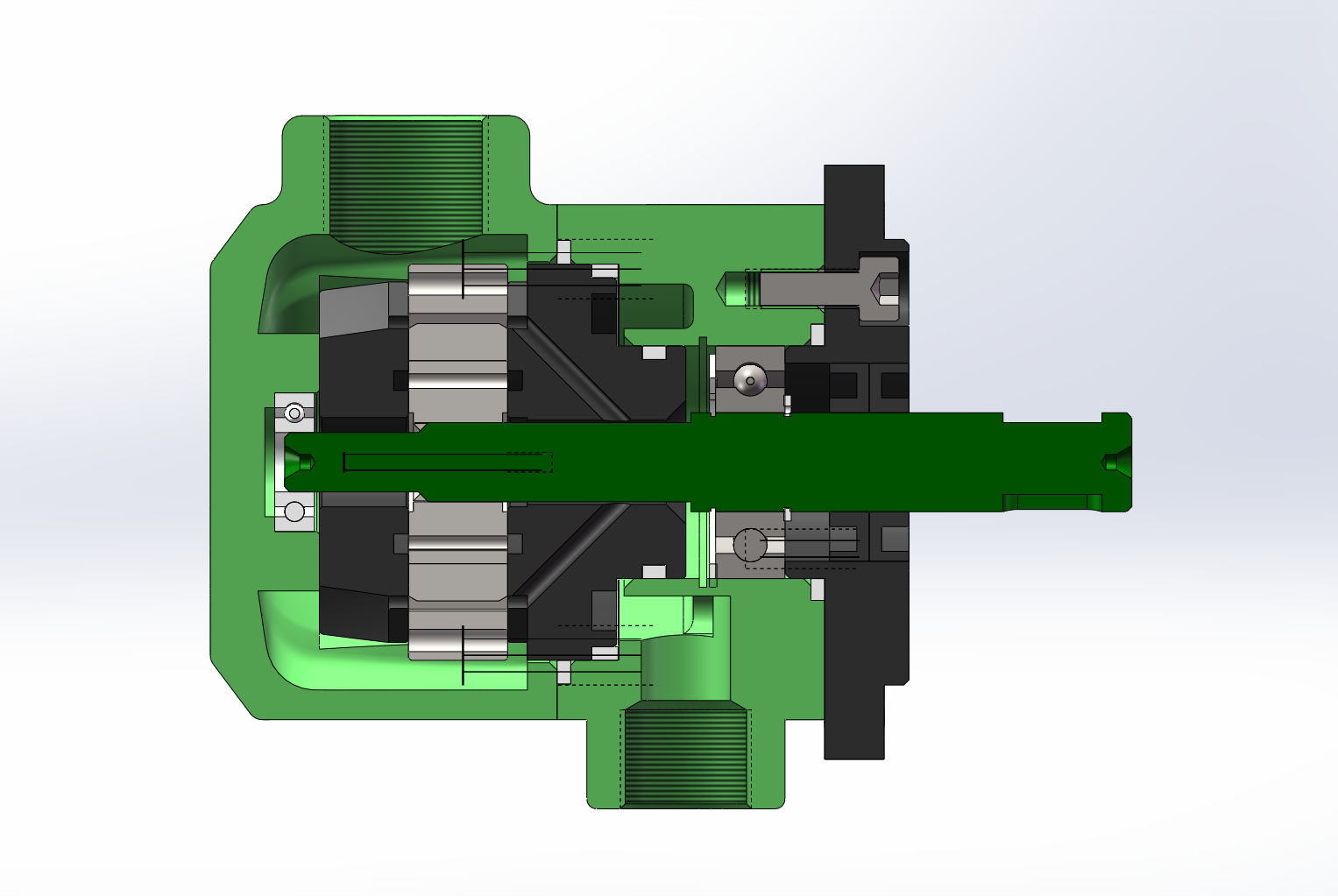

56. 屏幕截图 2024-08-21 213515.png
278 KB
57. 屏幕截图 2024-08-21 213552.png
190 KB

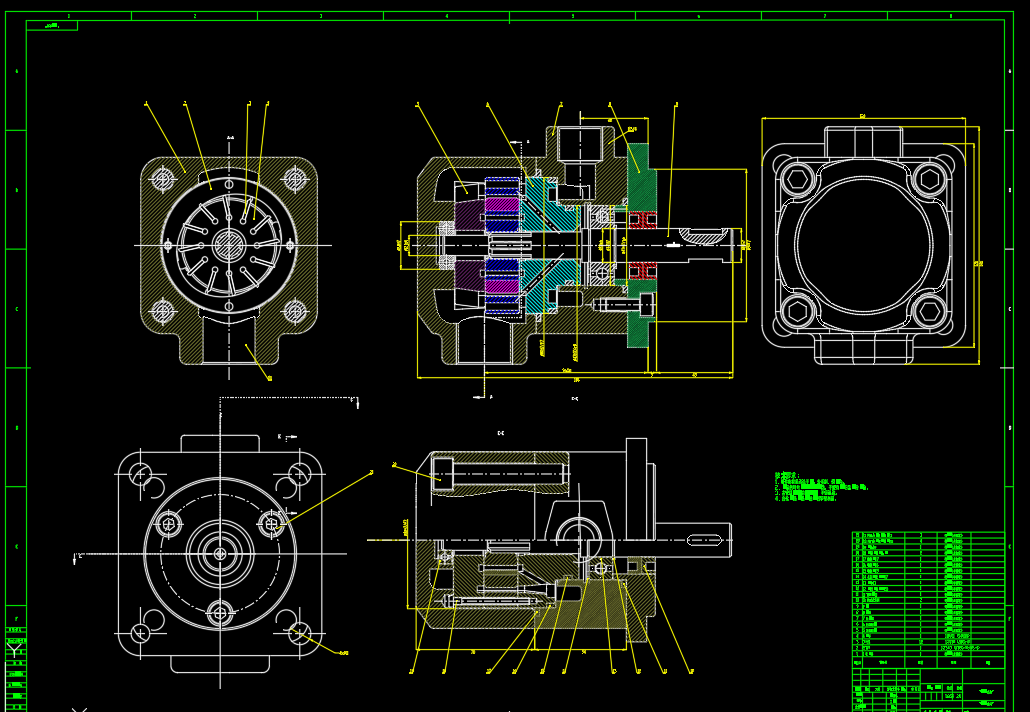

58. 屏幕截图 2024-08-21 214030.png
262 KB

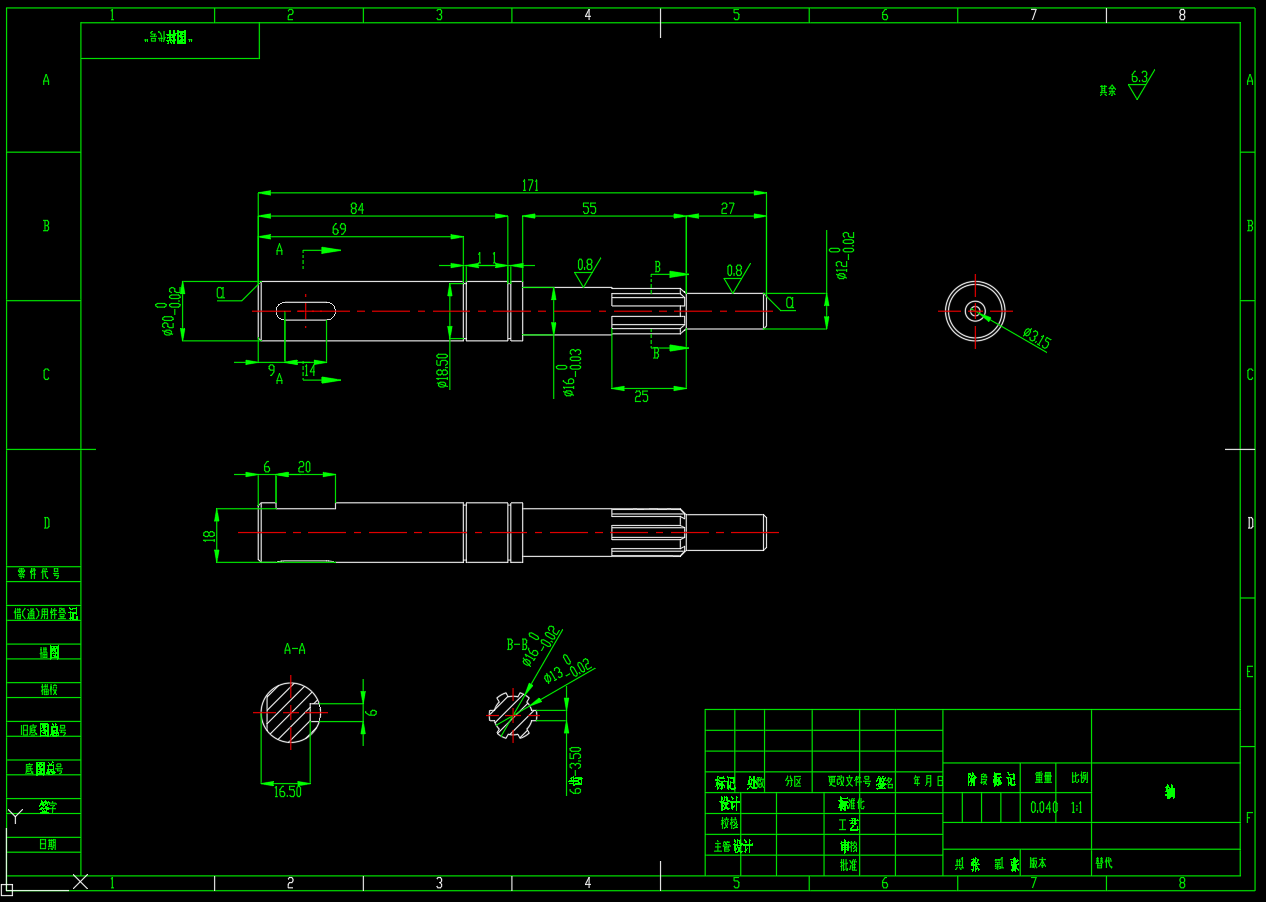

59. 屏幕截图 2024-08-21 214145.png
81.7 KB

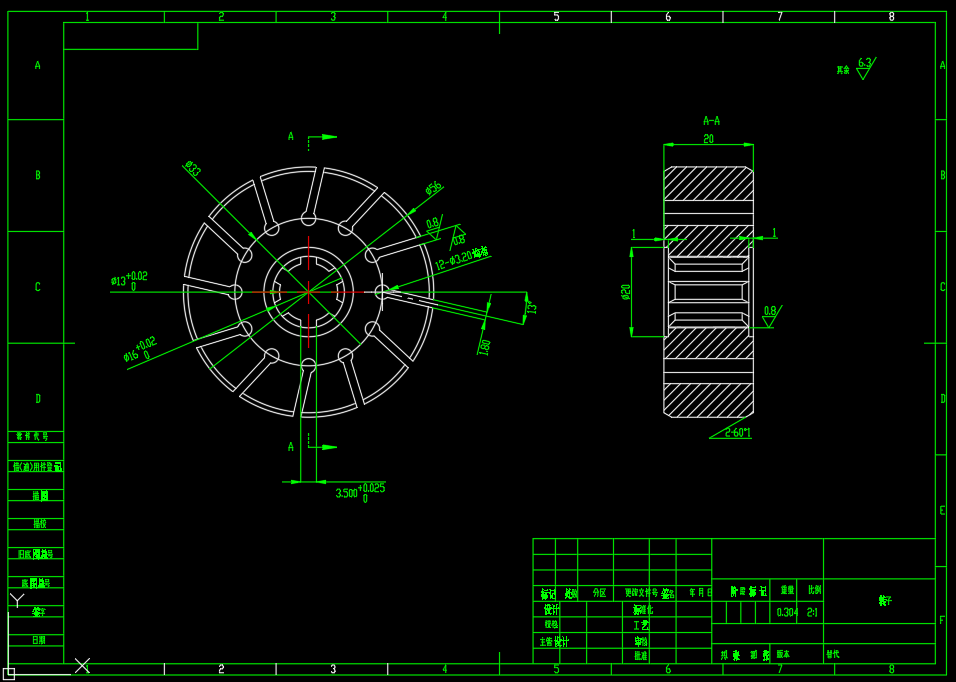

60. 屏幕截图 2024-08-21 214241.png
91.7 KB
61. 装配体(爆炸图).SLDASM
3.05 MB
62. 装配体(爆炸图).SLDASM
3.05 MB
63. 装配体.SLDASM
2.78 MB
64. 装配体.SLDASM
2.78 MB
65. 装配体.SLDDRW
2.16 MB
66. 装配体.SLDDRW
2.16 MB
【YB叶片泵设计(SW+CAD+说明书)】相关作品

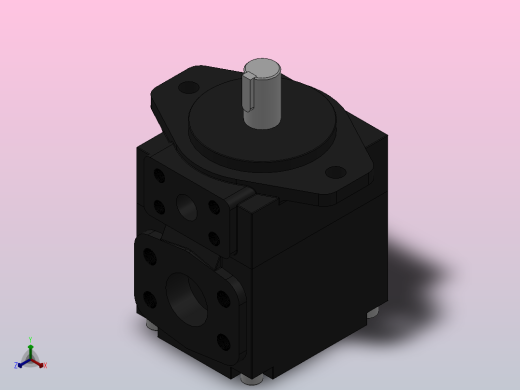

![YB-E叶片泵-20V单泵[YB-E40L A A]](https://image.shanhu3d.com/images/101115458701/20260425/10428411_01_home.png!format_w_520.webp)
