CA10B解放汽车中间轴轴承支架的钻两侧φ13孔夹具设计及加工工艺装备-气动夹紧含4张CAD图AutoCAD图档
CAD图档名称为：CA10B解放汽车中间轴轴承支架的钻两侧φ13孔夹具设计及加工工艺装备-气动夹紧含4张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10429642
模型大小：3.34M
软件版本： AutoCAD 2004
模型格式：pdf,dwg
是否可编辑：可修改，包括参数
上传时间：2026-04-26
图纸介绍：
下载模型
文件列表
1. CA10B解放汽车中间轴轴承支架的加工工艺及钻两侧φ13孔夹具设计说明书.doc
234 KB
2. X2015简介-CA10B解放汽车中间轴轴承支架的钻两侧φ13孔夹具设计及加工工艺装备-气动夹紧含4张CAD图.pdf
1.65 MB

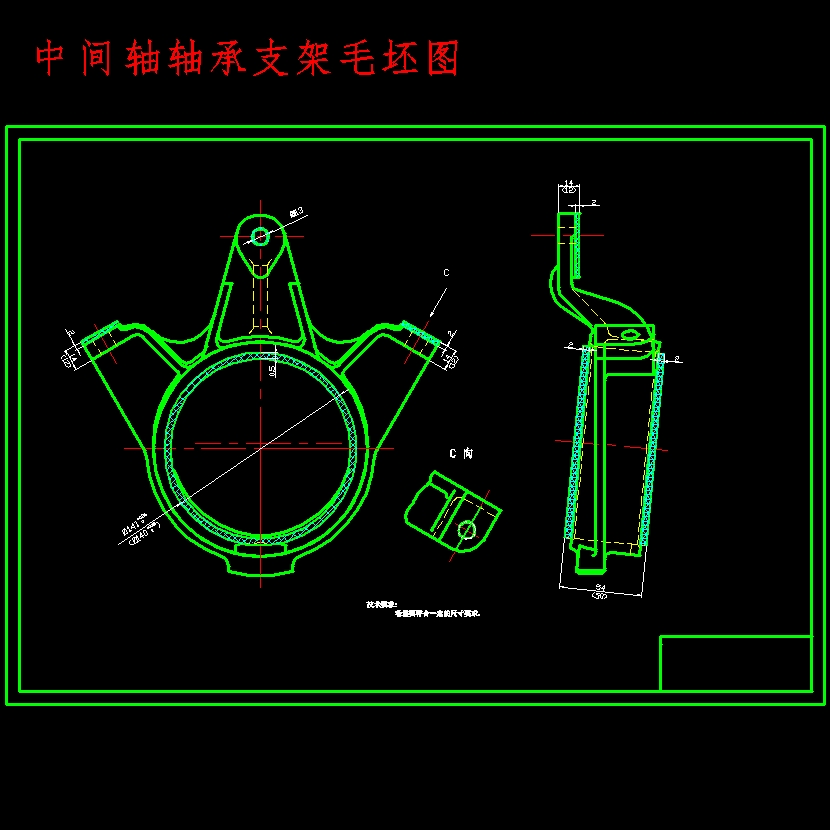

3. 中间轴轴承支架毛坯图.dwg
65.1 KB
4. 中间轴轴承支架毛坯图.jpg
214 KB

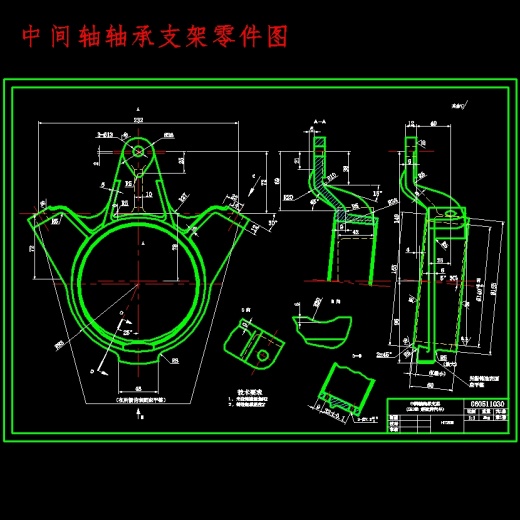

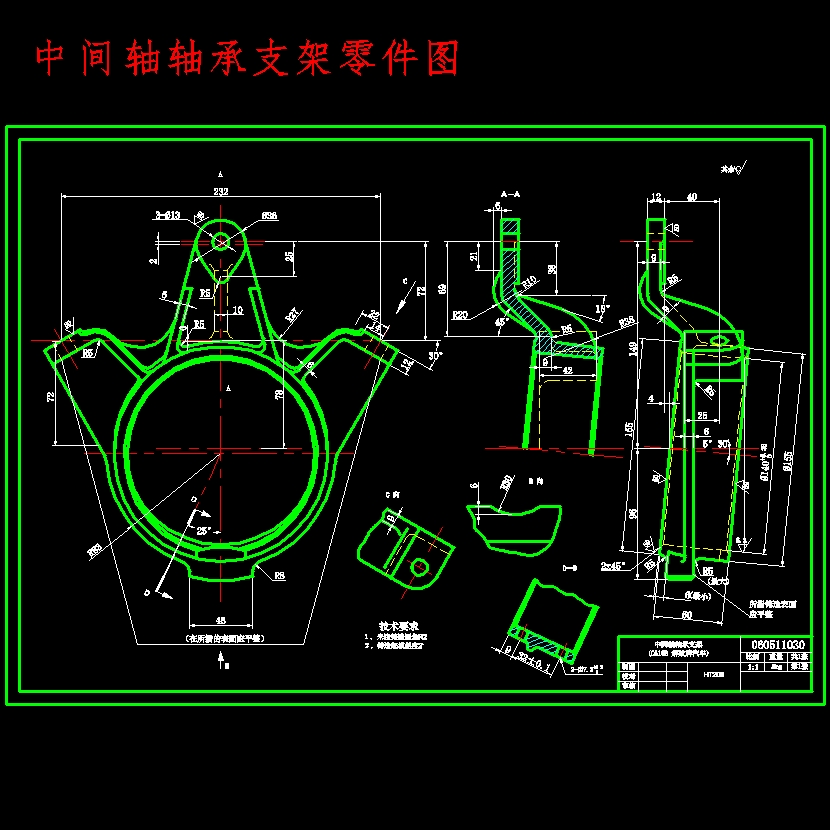

5. 中间轴轴承支架零件图.dwg
205 KB
6. 中间轴轴承支架零件图.jpg
318 KB

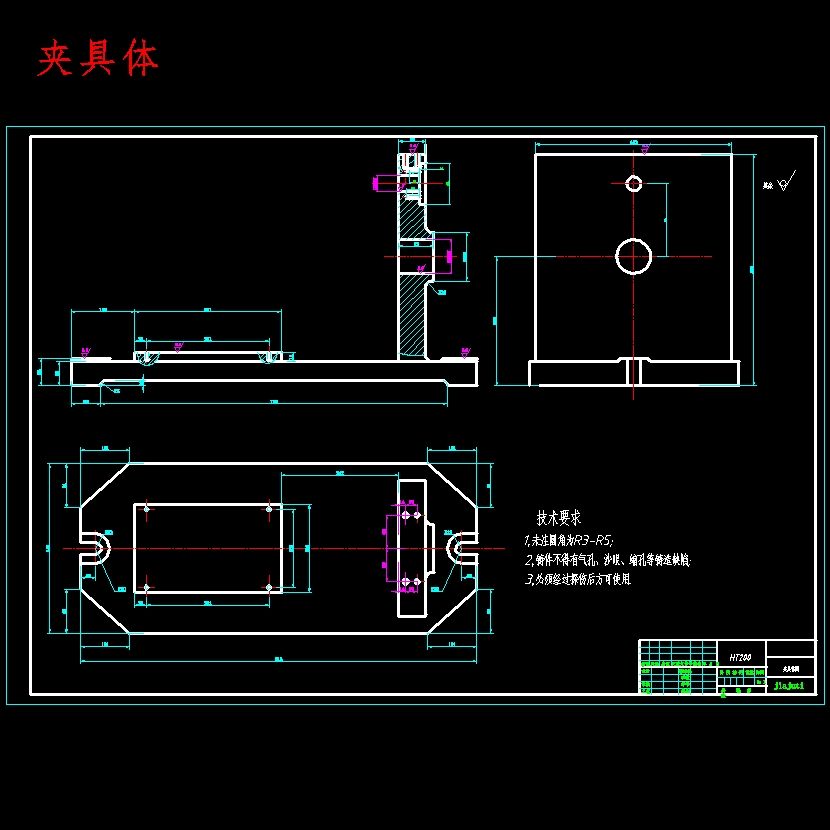

7. 夹具体.dwg
91 KB
8. 夹具体.jpg
186 KB

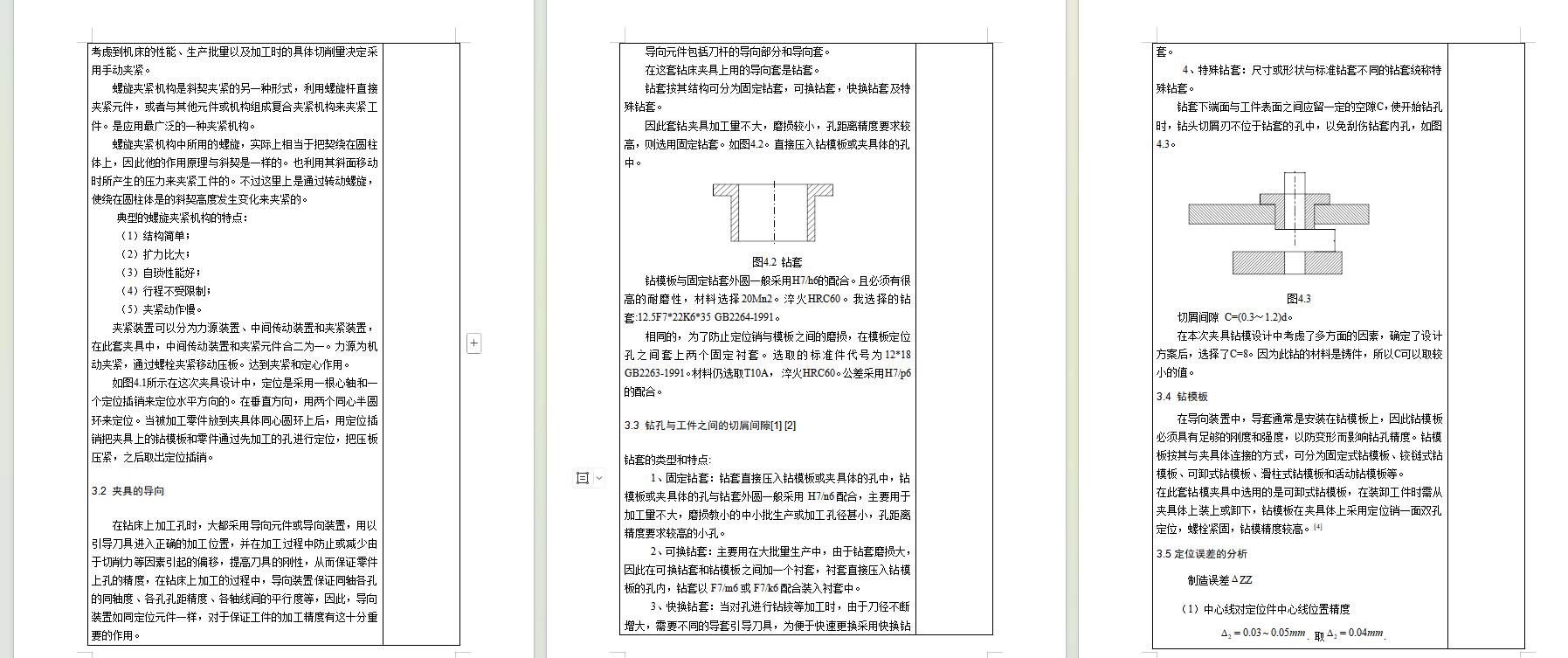

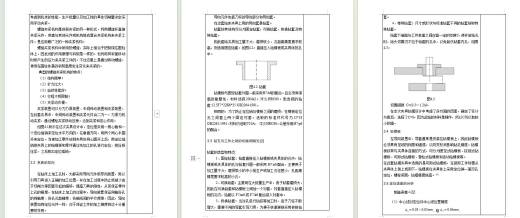

9. 夹具设计部分.jpg
234 KB
10. 字数.jpg
34.6 KB

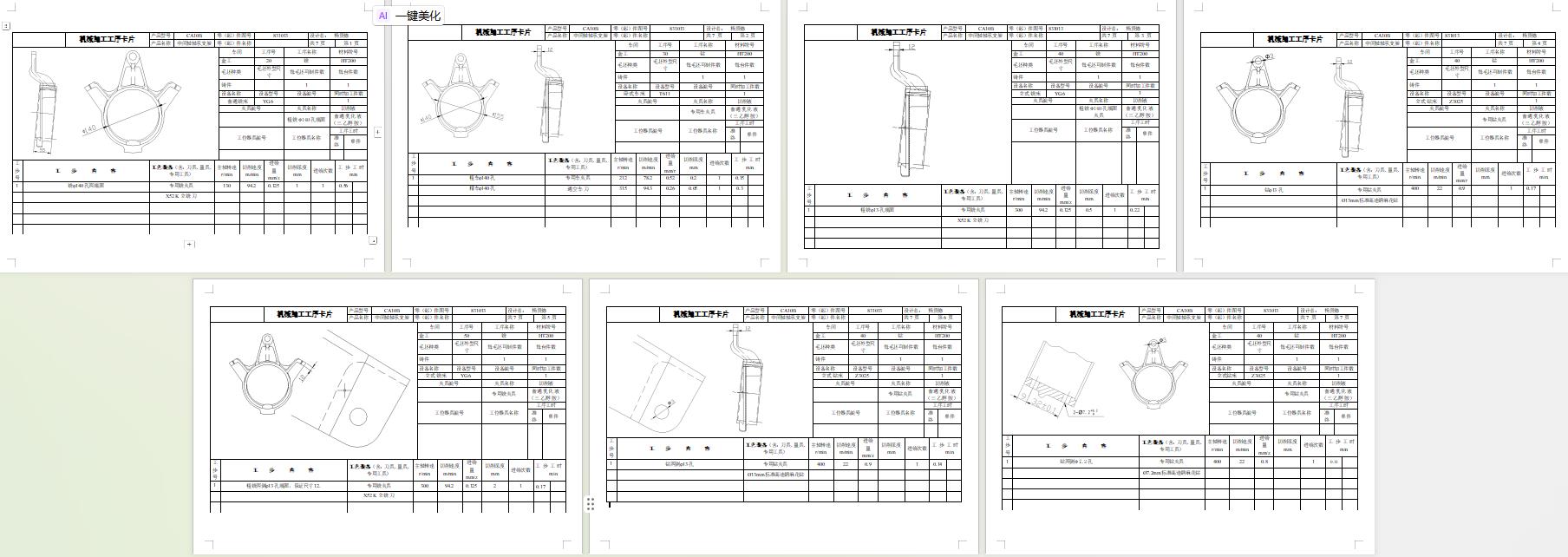

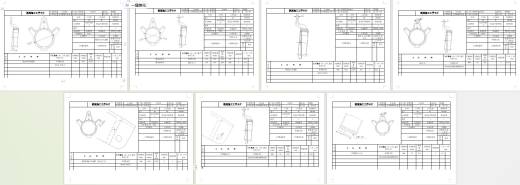

11. 工序卡.jpg
179 KB
12. 工序卡片.doc
210 KB
13. 工艺卡.doc
67.5 KB

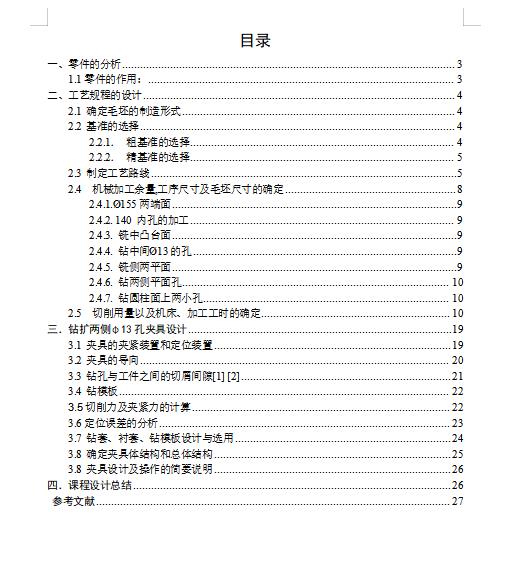

14. 目录.jpg
60.1 KB

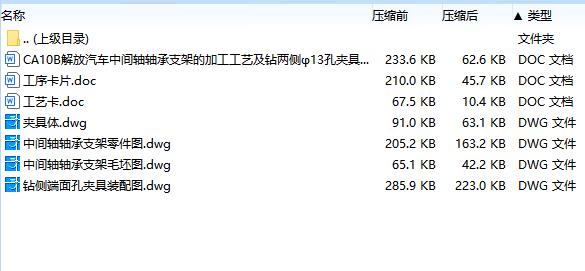

15. 设计所包含文件.jpg
28.2 KB

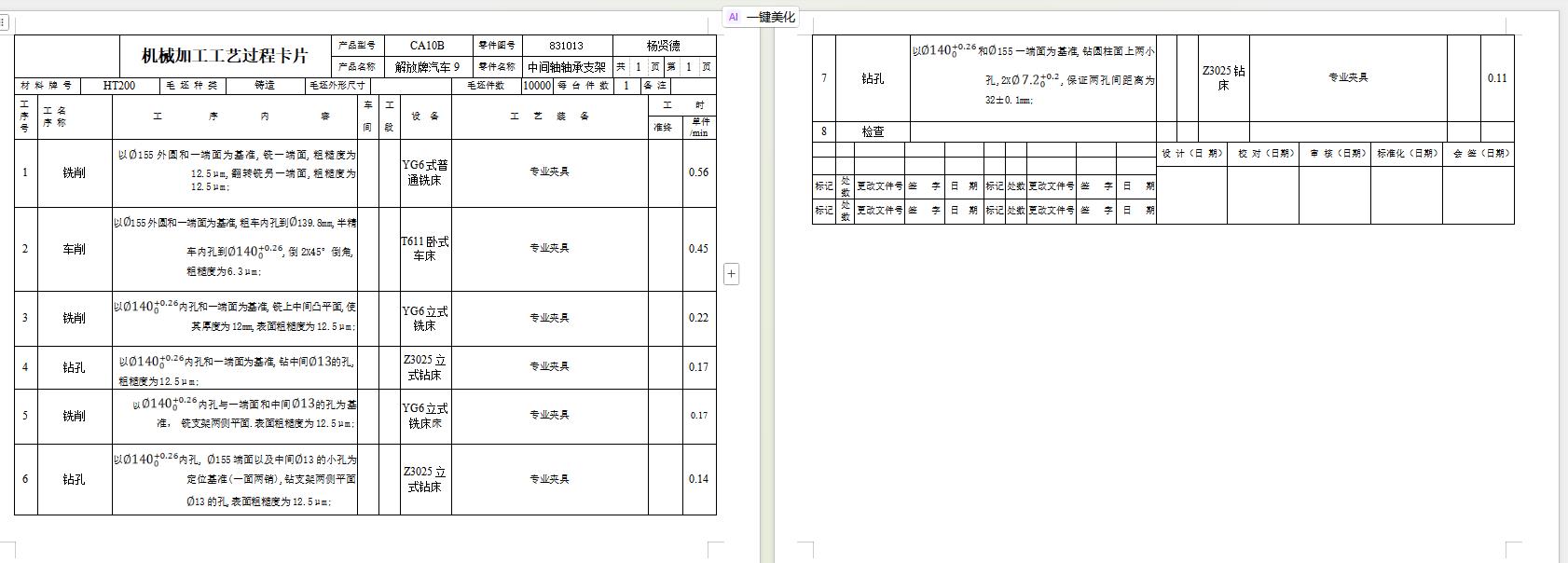

16. 过程卡.jpg
122 KB

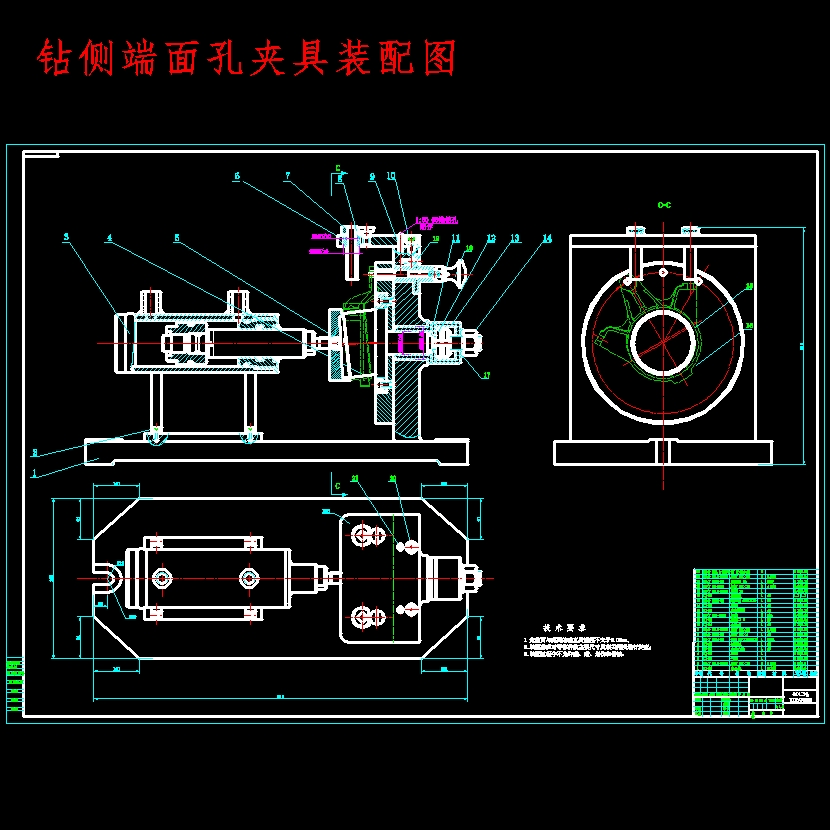

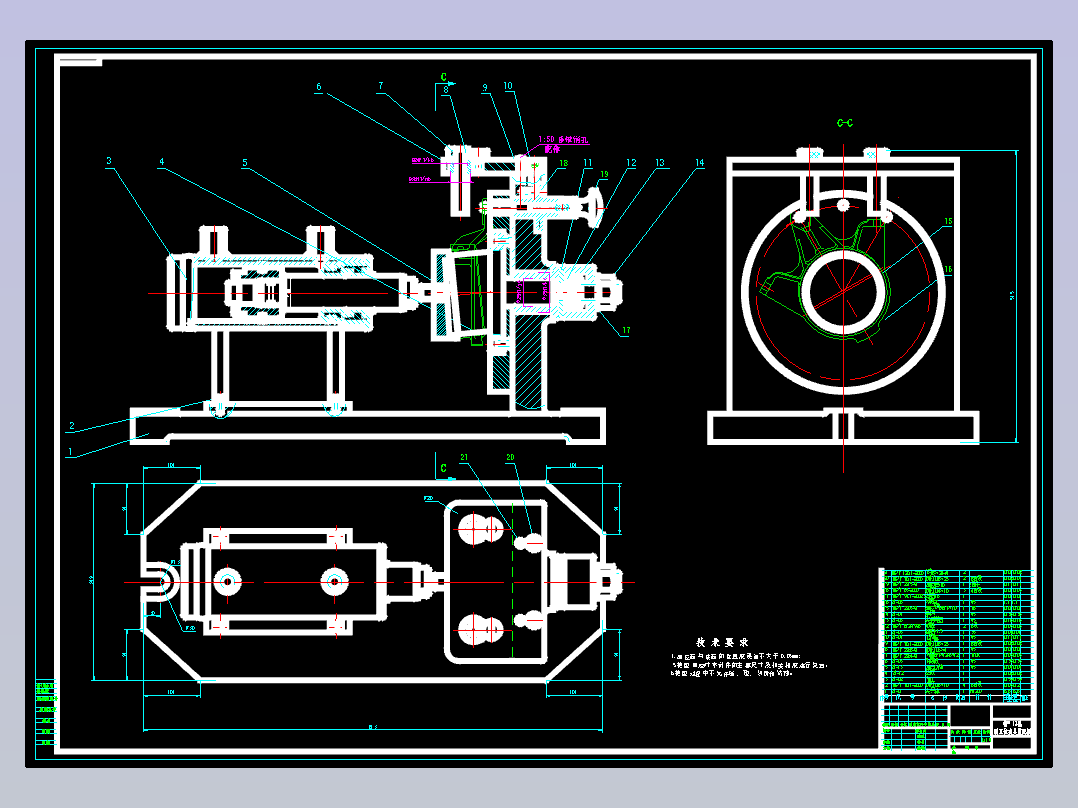

17. 钻侧端面孔夹具装配图.dwg
286 KB
18. 钻侧端面孔夹具装配图.jpg
310 KB
