设备部件 / 工器具 / 转向器壳体的车镗Φ35孔夹具设计及加工工艺装备含4张CAD图

转向器壳体的车镗Φ35孔夹具设计及加工工艺装备含4张CAD图AutoCAD图档

图档名称为：转向器壳体的车镗Φ35孔夹具设计及加工工艺装备含4张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10397874

模型大小：4.4M

软件版本： AutoCAD 2007

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-26

图纸介绍：

下载模型

望长安

+ 关注

作品: 0

粉丝: 0

文件列表

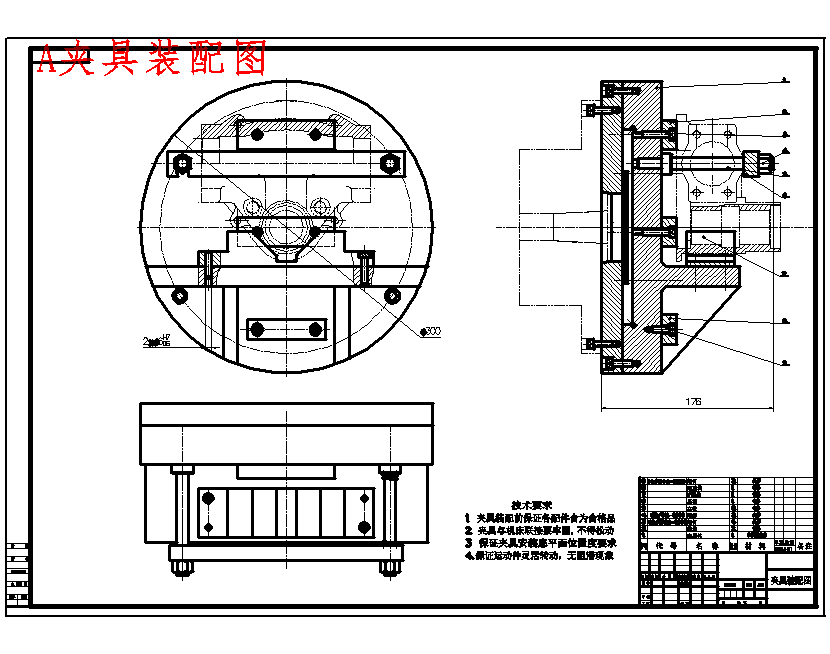

1. A夹具装配图.dwg

146 KB

2. A夹具装配图.png

23.1 KB

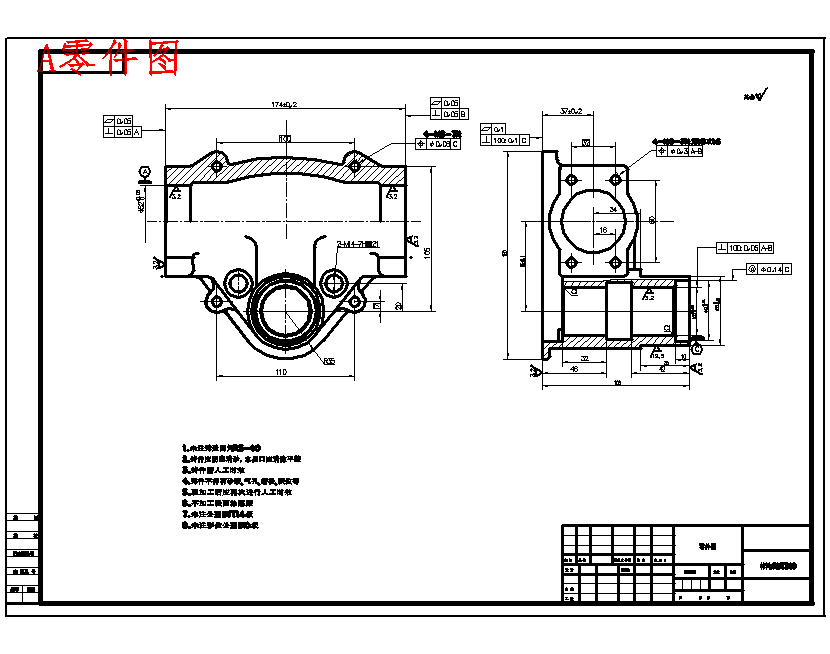

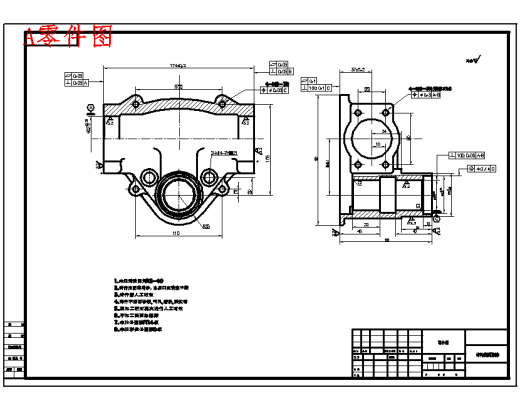

3. A转向器壳体零件图.dwg

247 KB

4. A转向器壳体零件图.png

16 KB

5. Y50简介-转向器壳体的车镗Φ35孔夹具设计及加工工艺装备含4张CAD图.pdf

1.75 MB

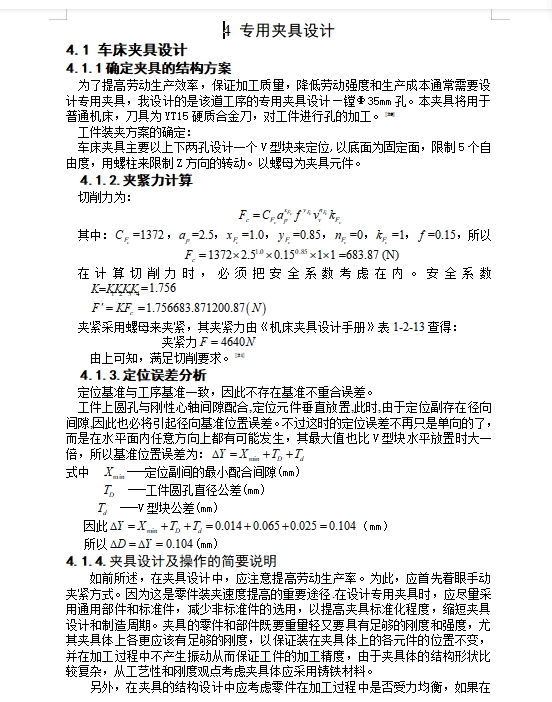

6. 夹具设计部分.JPG

310 KB

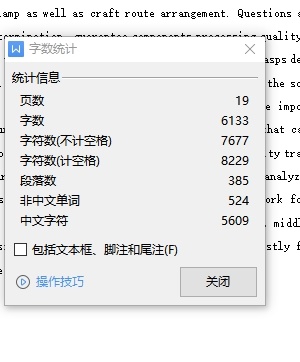

7. 字数.JPG

58.9 KB

8. 字数.JPG

58.9 KB

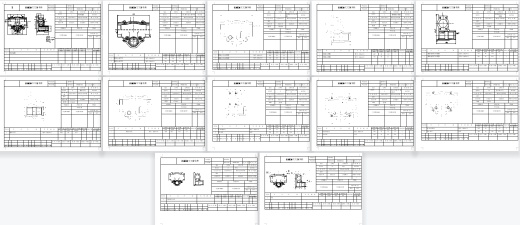

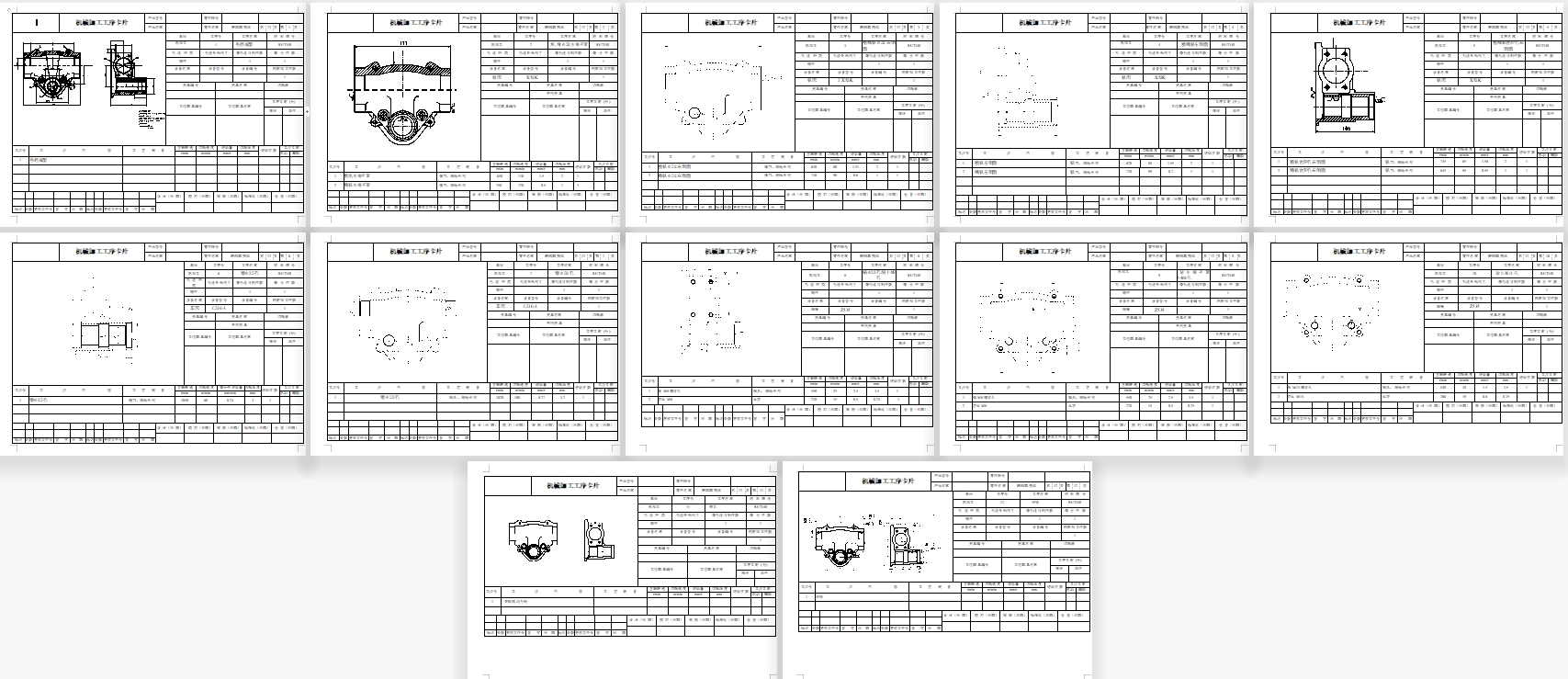

9. 工序卡.JPG

701 KB

10. 工序卡片.doc

645 KB

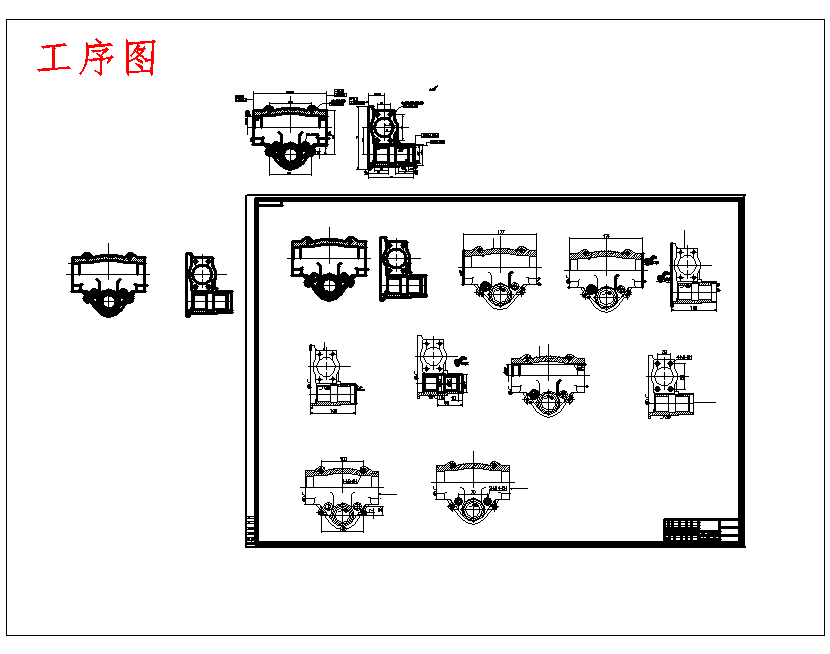

11. 工序图.dwg

486 KB

12. 工序图.png

14.8 KB

13. 摘要.JPG

120 KB

14. 机械加工工艺过程卡.doc

61 KB

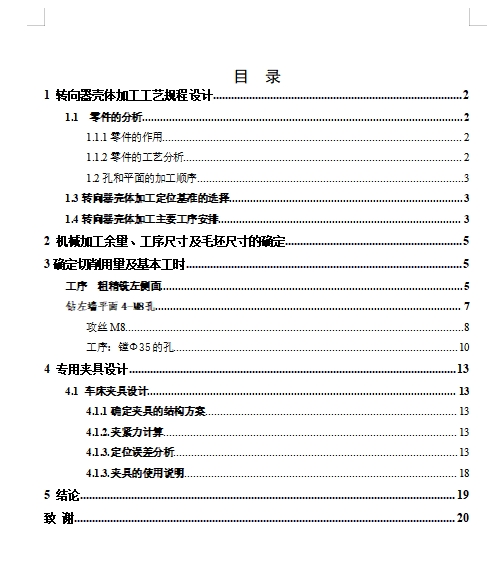

15. 目录.JPG

172 KB

16. 设计所包含文件.jpg

90.5 KB

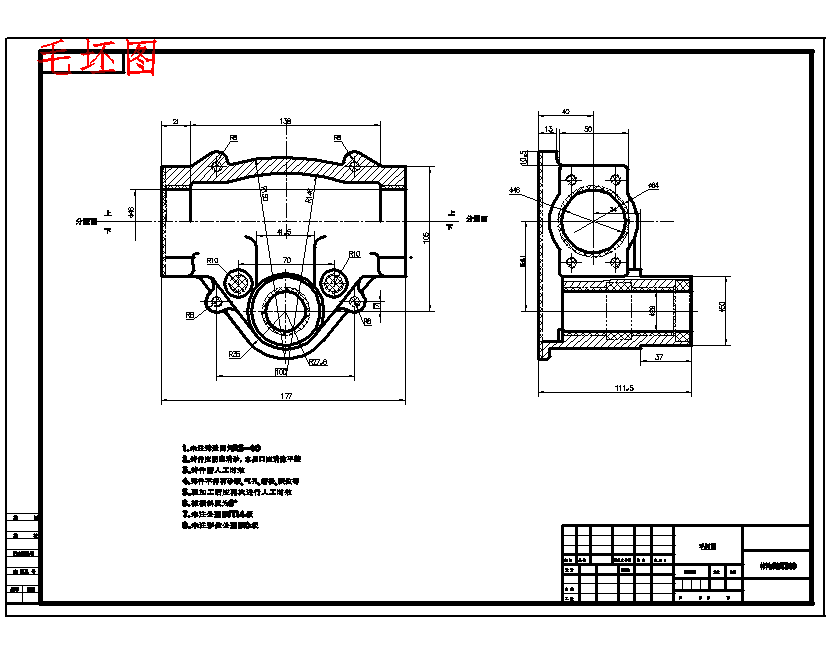

17. 转向器壳体毛坯图.dwg

239 KB

18. 转向器壳体毛坯图.png

16.4 KB

19. 转向器壳体的加工工艺装备及车镗Φ35孔夹具设计说明书.doc

720 KB

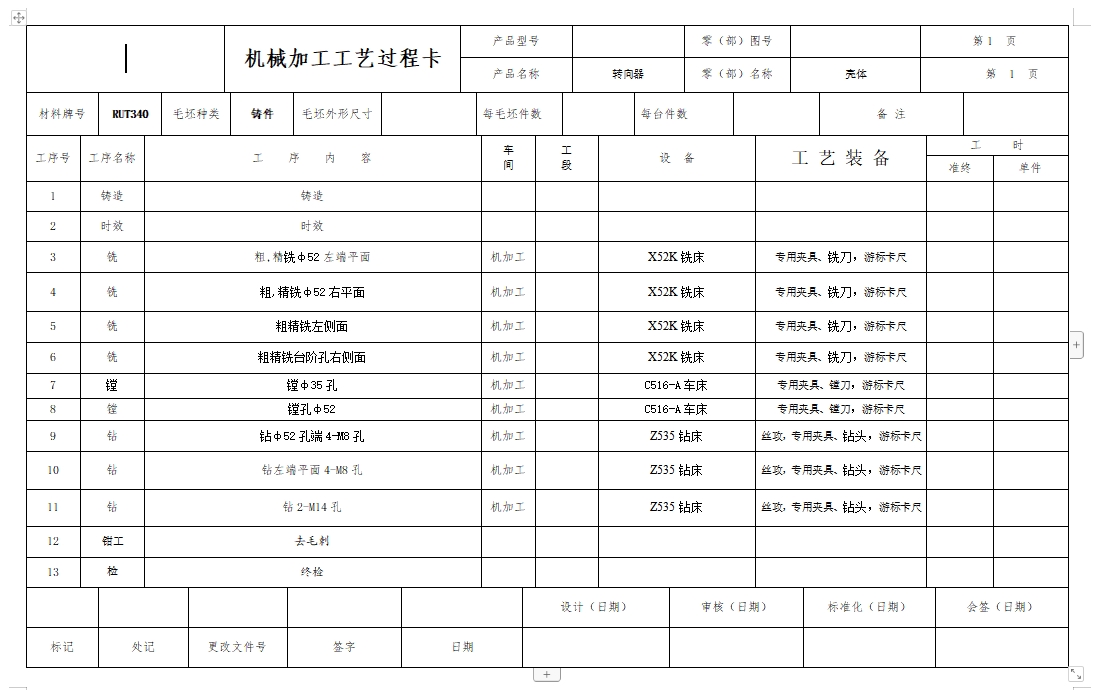

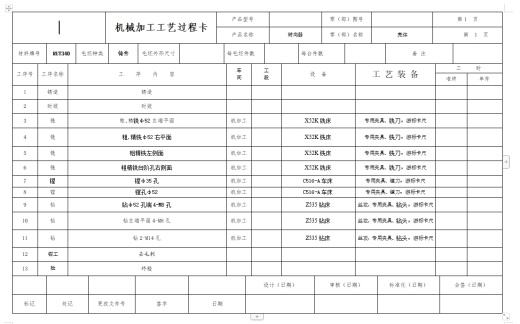

20. 过程卡.JPG

268 KB
