设备部件 / 传动部件 / 齿轮泵体的镗孔夹具设计及加工工艺装备含4张CAD图

齿轮泵体的镗孔夹具设计及加工工艺装备含4张CAD图AutoCAD图档

图档名称为：齿轮泵体的镗孔夹具设计及加工工艺装备含4张CAD图，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为pdf,dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10399184

模型大小：4.25M

软件版本： AutoCAD 2010

模型格式：pdf,dwg

是否可编辑：可修改，包括参数

上传时间：2026-03-28

图纸介绍：

下载模型

六朝如梦

+ 关注

作品: 0

粉丝: 0

文件列表

1. C50简介-齿轮泵体的镗孔夹具设计及加工工艺装备含4张CAD图.pdf

1.87 MB

2. 中期报告.doc

22 KB

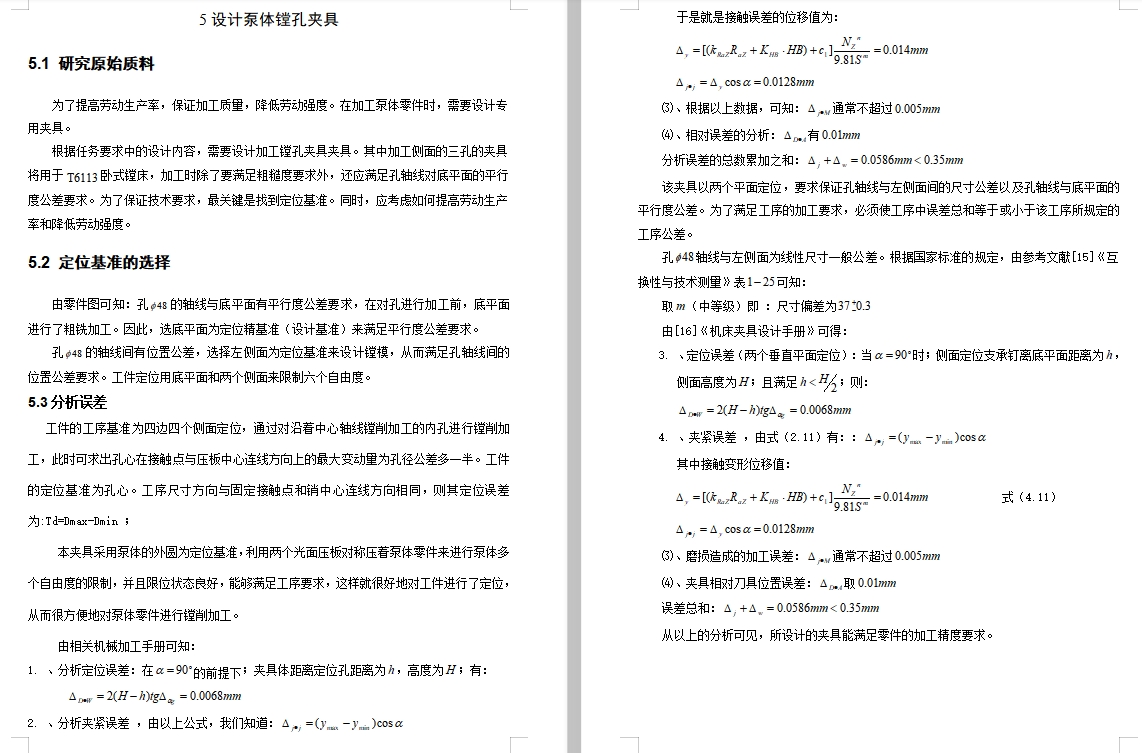

3. 夹具设计部分.JPG

434 KB

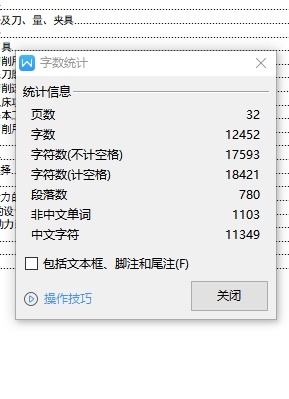

4. 字数.JPG

65 KB

5. 字数.JPG

65 KB

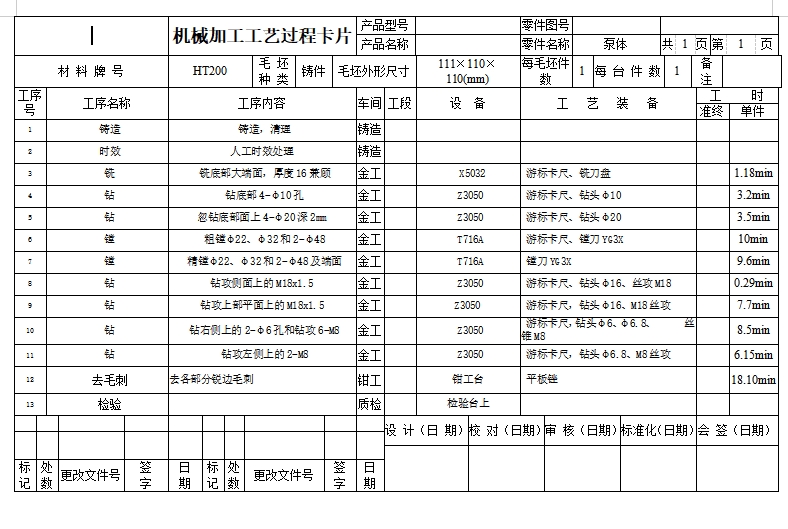

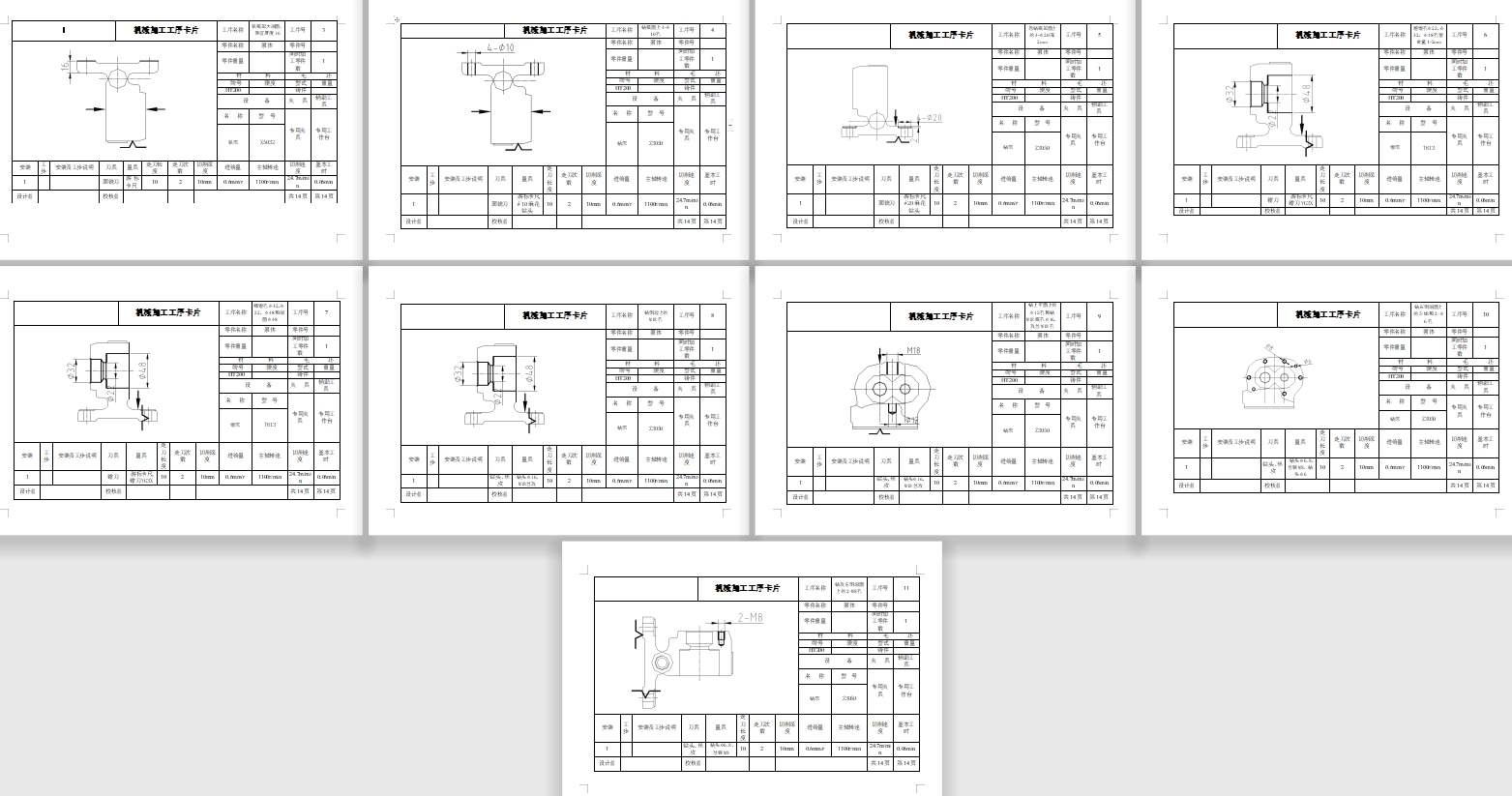

6. 工序卡.JPG

470 KB

7. 工序图.dwg

68.5 KB

8. 开题报告.doc

26 KB

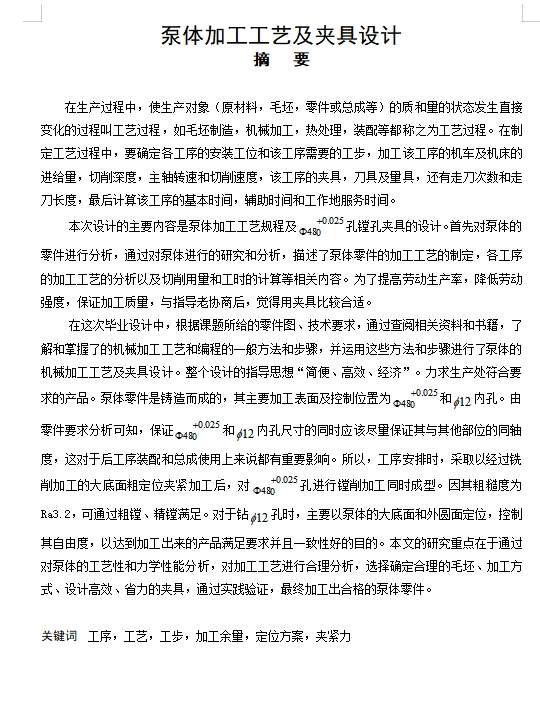

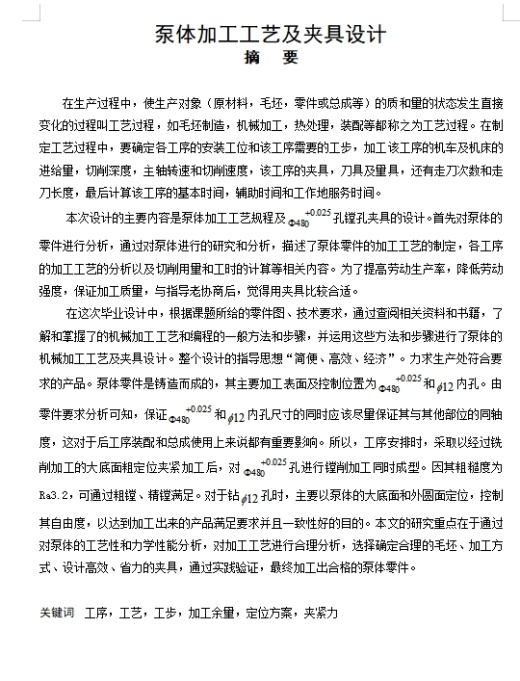

9. 摘要.JPG

297 KB

10. 泵体机械加工工序卡片.doc

206 KB

11. 泵体机械加工工艺过程卡.doc

42.5 KB

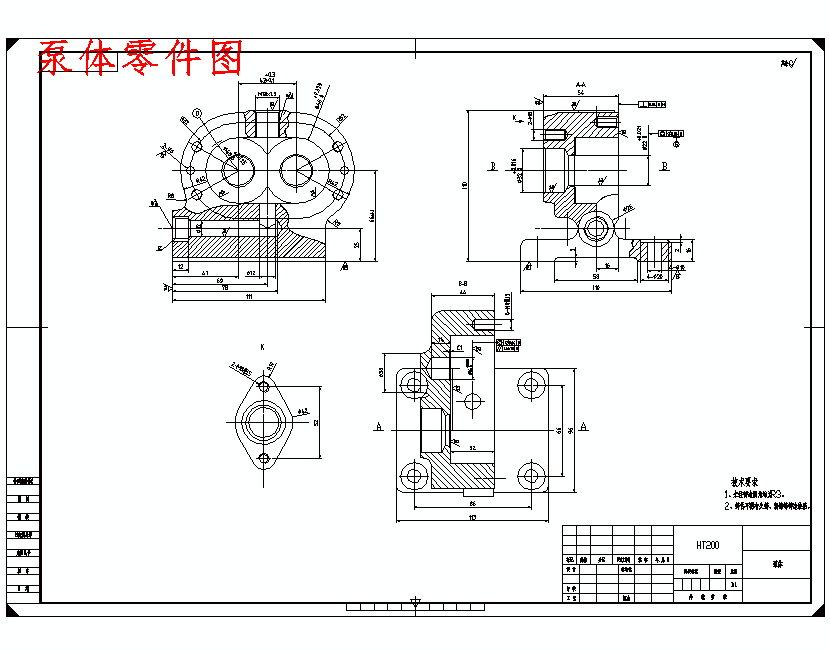

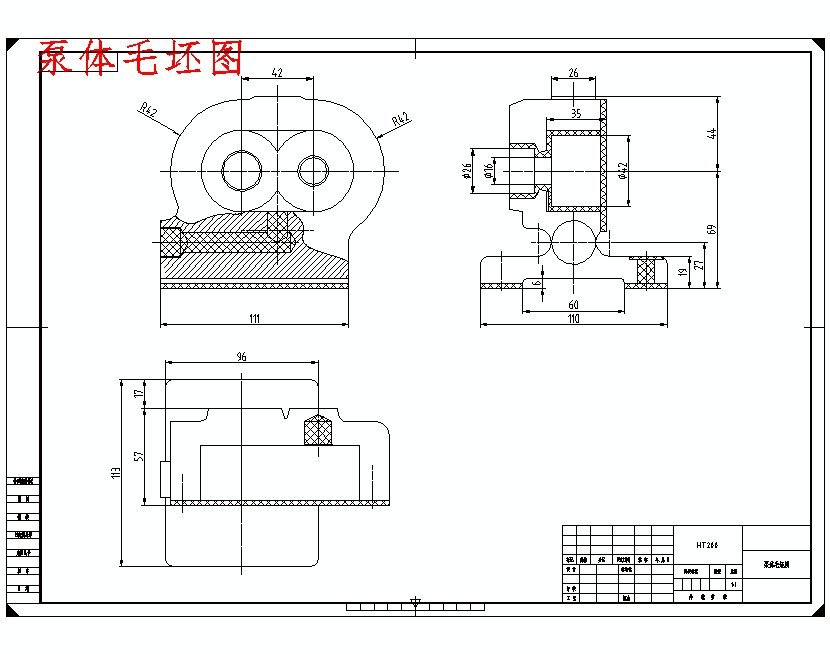

12. 泵体毛坯图.dwg

114 KB

13. 泵体毛坯图.gif

15.2 KB

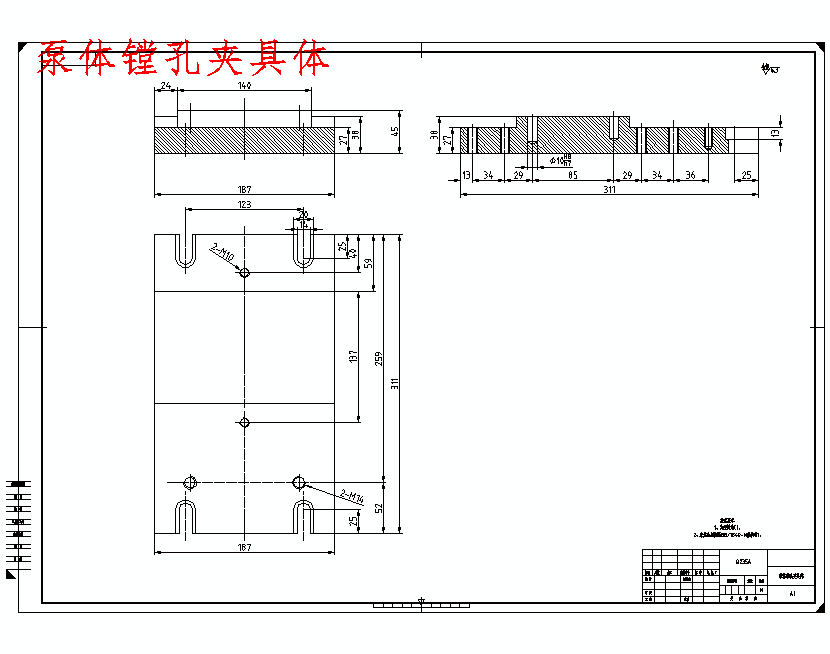

14. 泵体镗孔夹具体.dwg

96.8 KB

15. 泵体镗孔夹具体.gif

14 KB

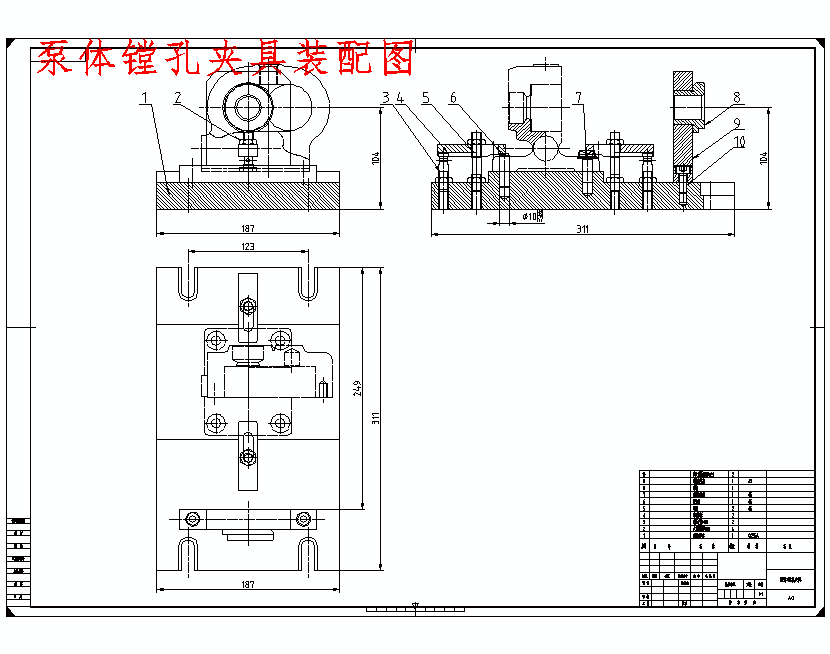

16. 泵体镗孔夹具装配图.dwg

109 KB

17. 泵体镗孔夹具装配图.gif

18.2 KB

18. 泵体零件图.doc

119 KB

19. 泵体零件图.dwg

160 KB

20. 泵体零件图.gif

17.5 KB

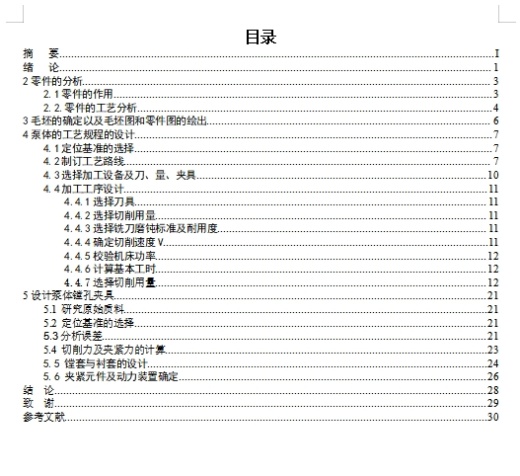

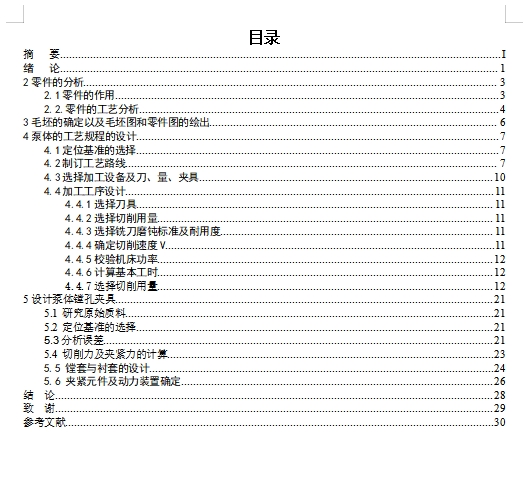

21. 目录.JPG

215 KB

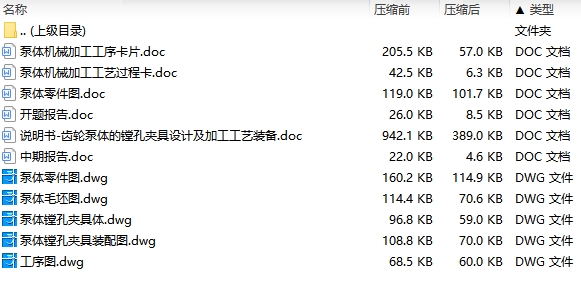

22. 设计所包含文件.JPG

122 KB

23. 说明书-齿轮泵体的镗孔夹具设计及加工工艺装备.doc

942 KB

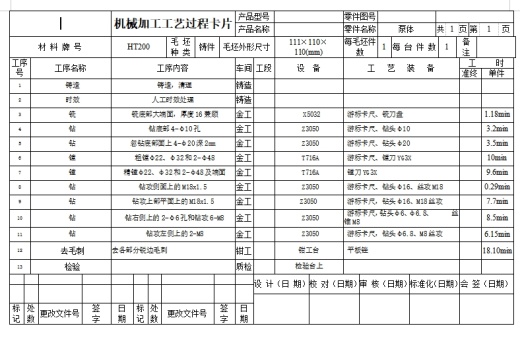

24. 过程卡.JPG

262 KB
