设备部件 / 管道附件 / 弯头三轴-三孔连杆的钻Φ35H6孔的夹具设计及加工工艺装备规程含非标8张CAD图

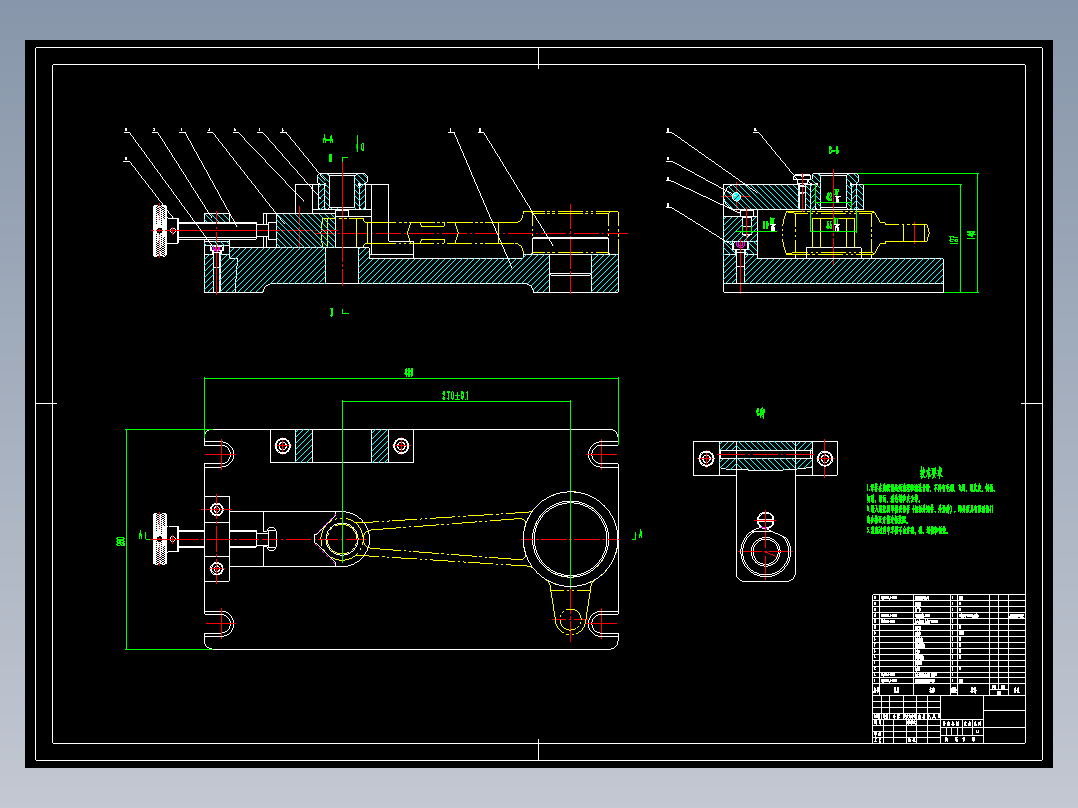

弯头三轴-三孔连杆的钻Φ35H6孔的夹具设计及加工工艺装备规程含非标8张CAD图AutoCAD图档

图档名称为：弯头三轴-三孔连杆的钻Φ35H6孔的夹具设计及加工工艺装备规程含非标8张CAD图，属于设备部件，管道附件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10363520

模型大小：3.01M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2026-01-03

图纸介绍：

下载模型

揽月入怀

+ 关注

作品: 0

粉丝: 0

文件列表

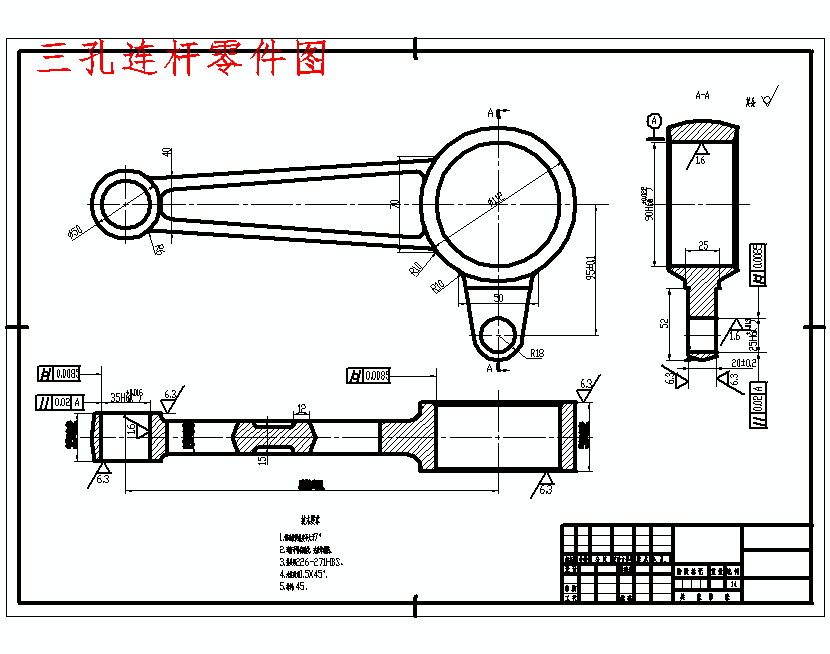

1. 三孔连杆零件图.doc

684 KB

2. 三孔连杆零件图.dwg

36.2 KB

3. 三孔连杆零件图.gif

17 KB

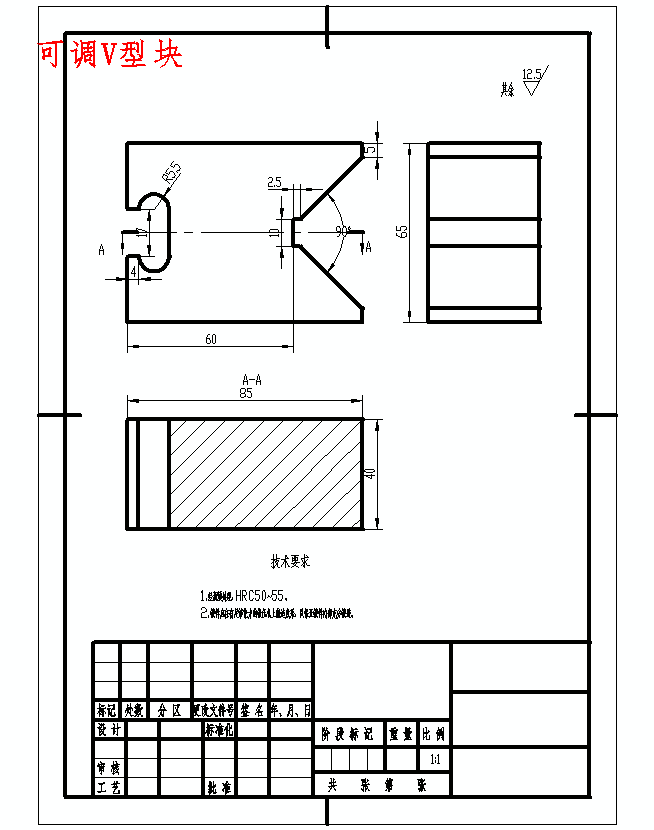

4. 可调V型块.dwg

17.6 KB

5. 可调V型块.gif

15.7 KB

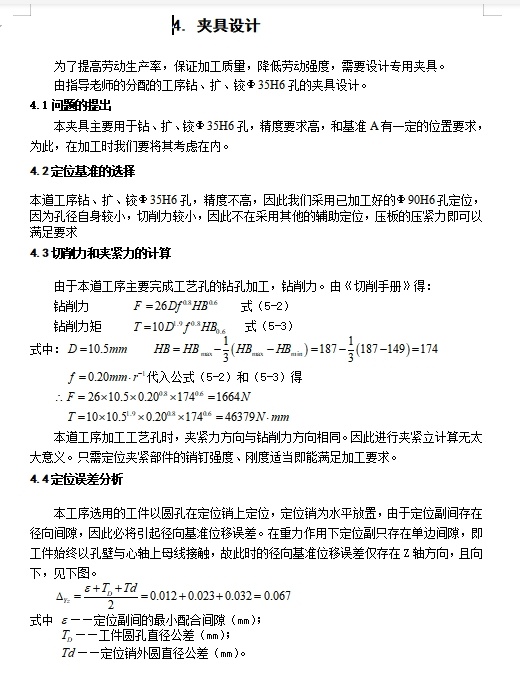

6. 夹具设计部分.JPG

227 KB

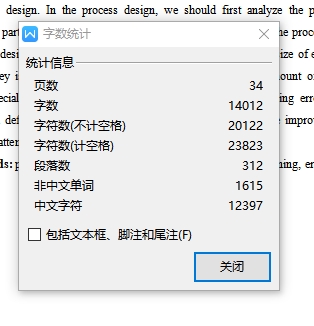

7. 字数.JPG

58.2 KB

8. 字数.JPG

58.2 KB

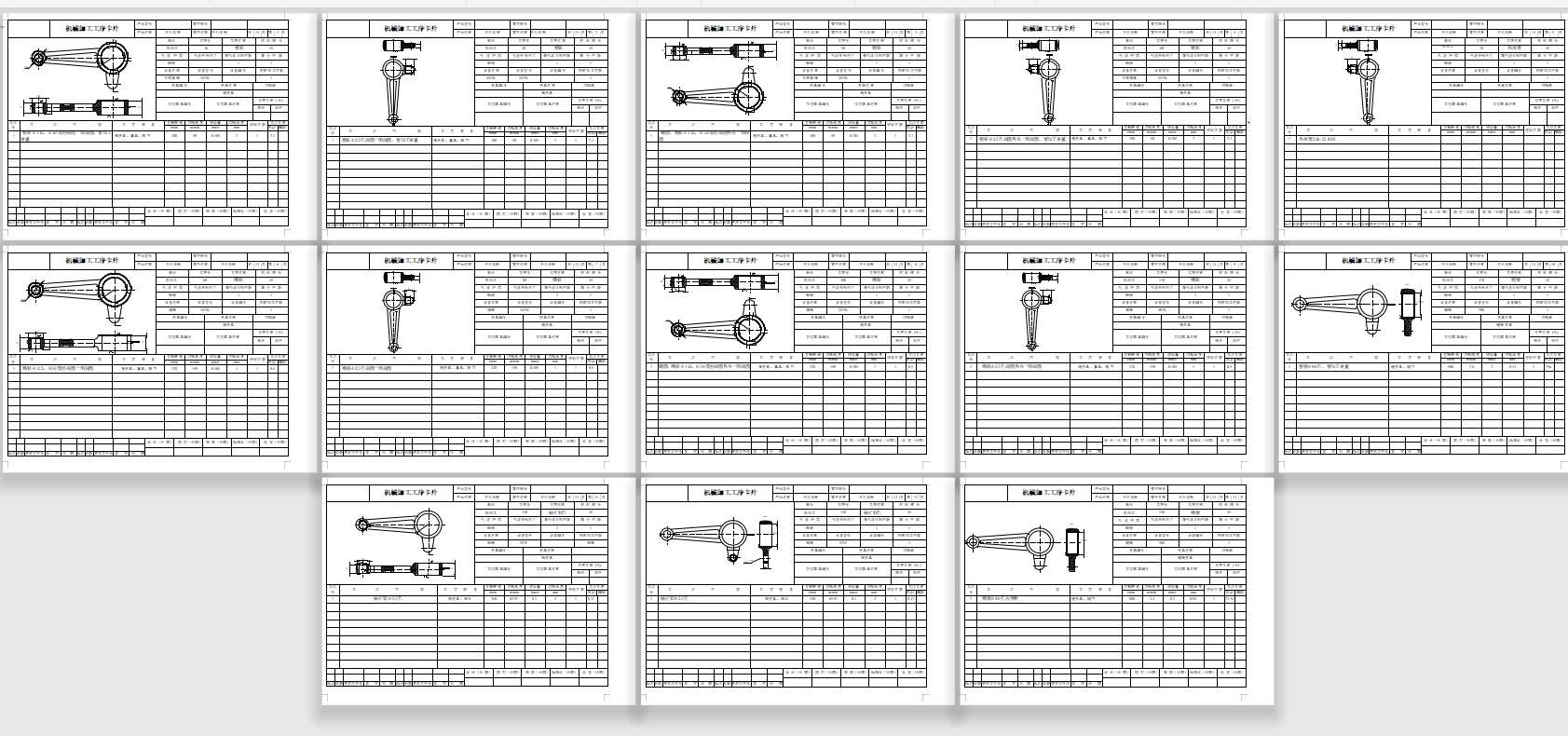

9. 工序卡.JPG

854 KB

10. 工序卡片13张.doc

1.34 MB

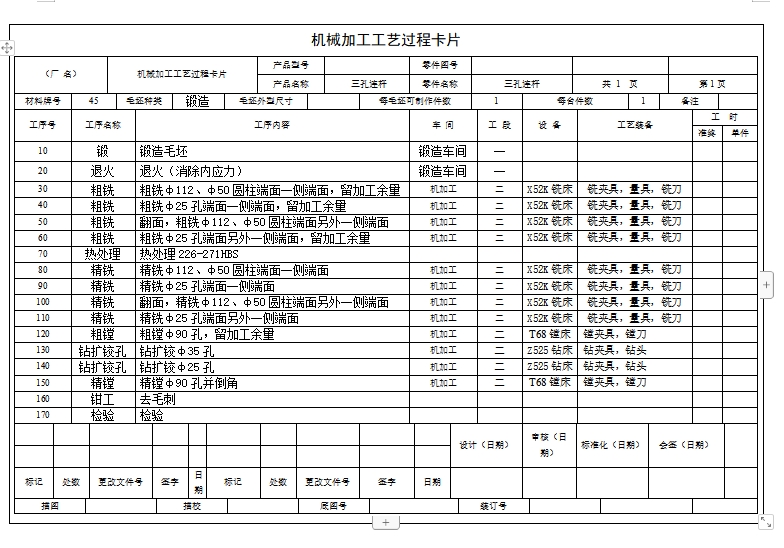

11. 工艺过程卡片.doc

75 KB

12. 弯头三轴-三孔连杆的钻Φ35H6孔的夹具设计及加工工艺装备规程说明书.doc

381 KB

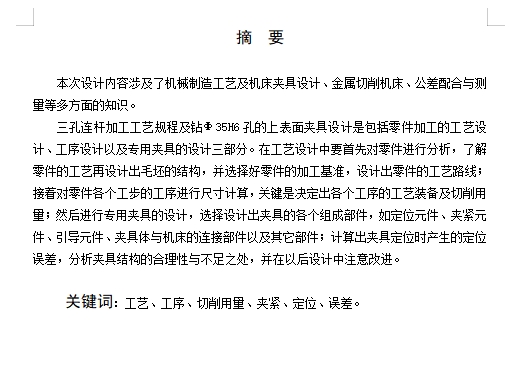

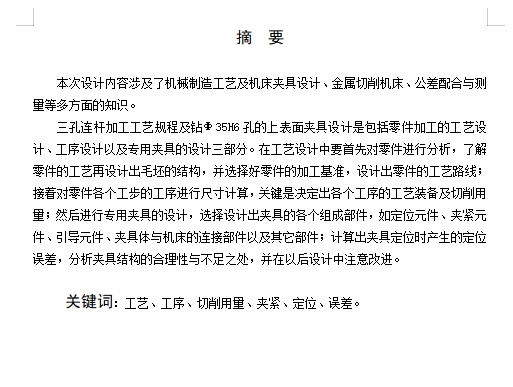

13. 摘要.JPG

126 KB

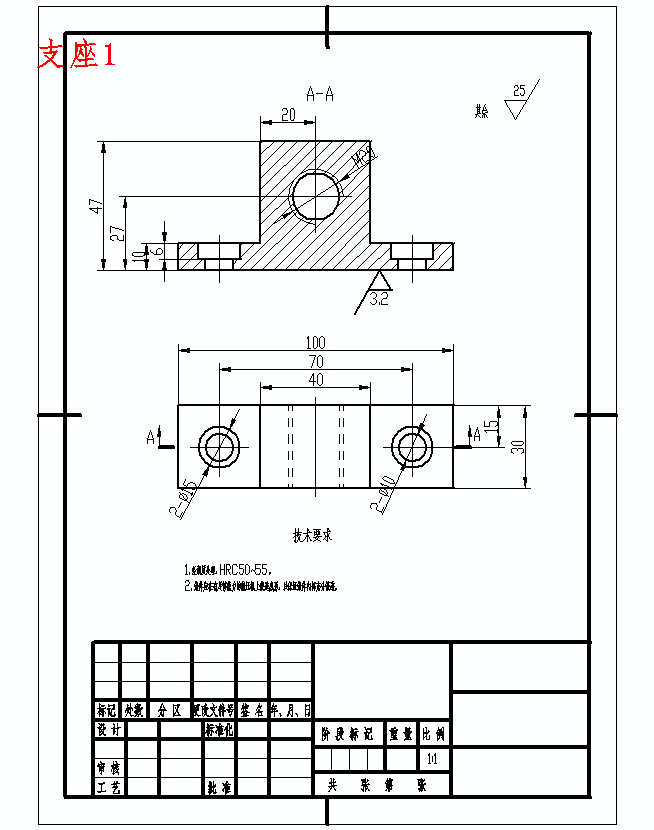

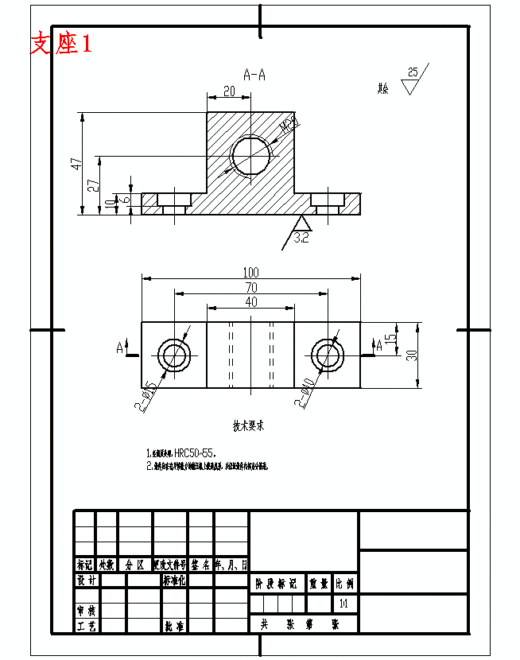

14. 支座1.dwg

79.3 KB

15. 支座1.gif

16.1 KB

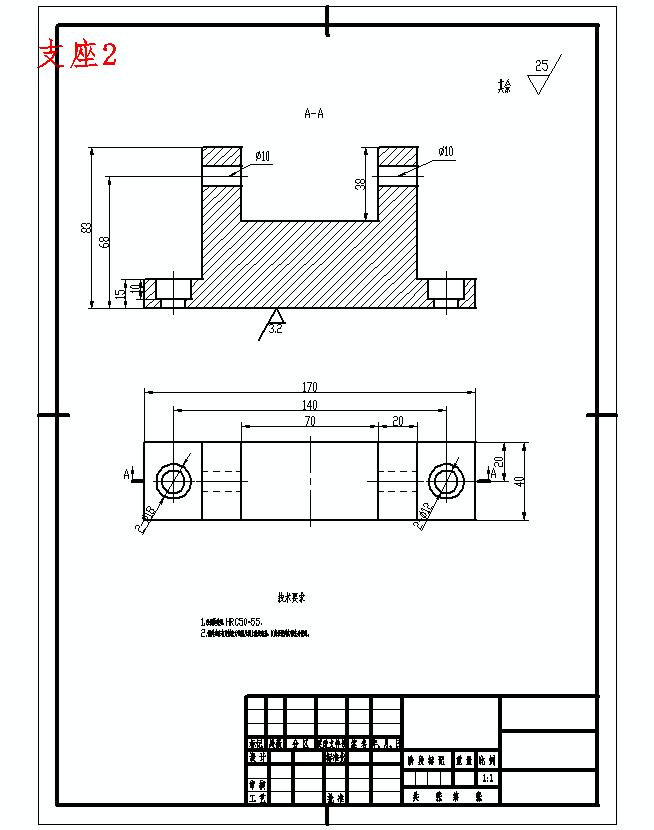

16. 支座2.dwg

80.8 KB

17. 支座2.gif

15.1 KB

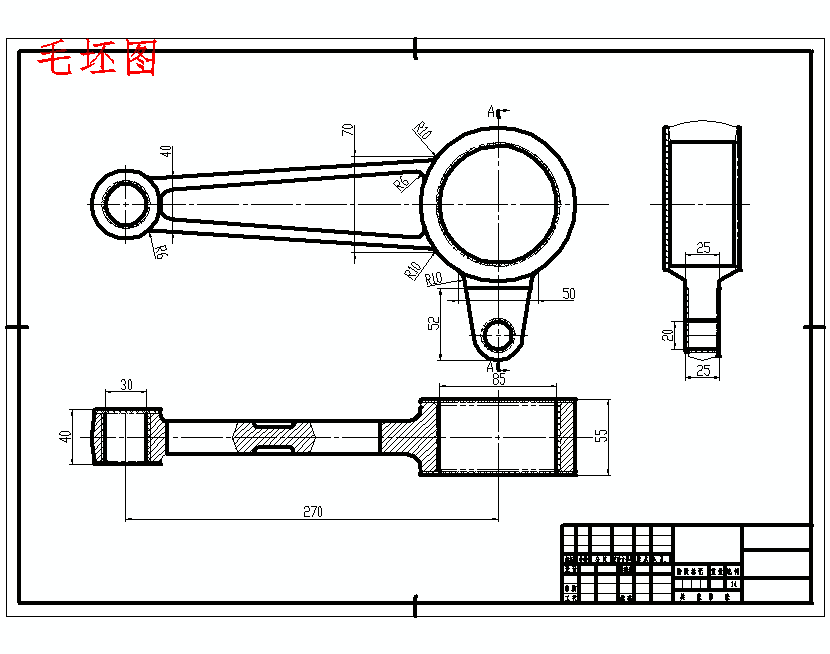

18. 毛坯图.dwg

48.8 KB

19. 毛坯图.gif

14.3 KB

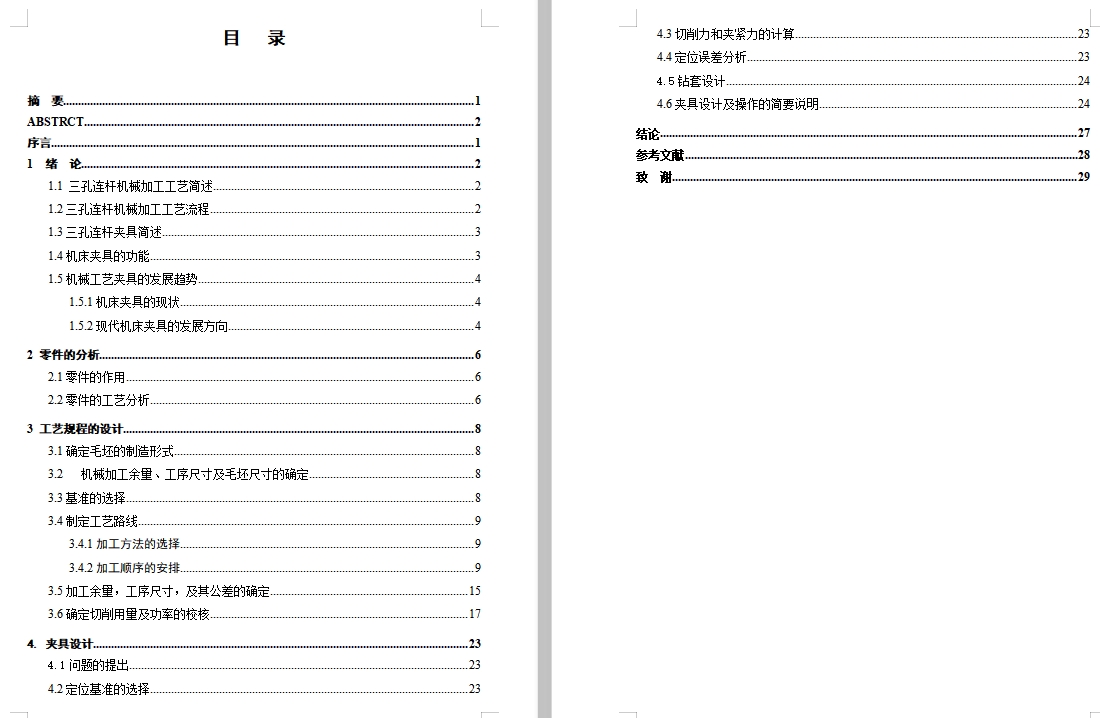

20. 目录.JPG

296 KB

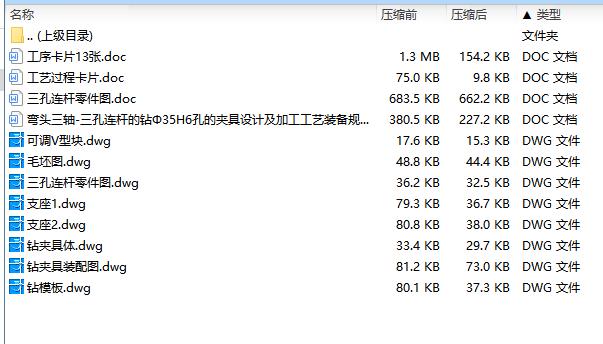

21. 设计所包含文件.jpg

39.1 KB

22. 过程卡.JPG

298 KB

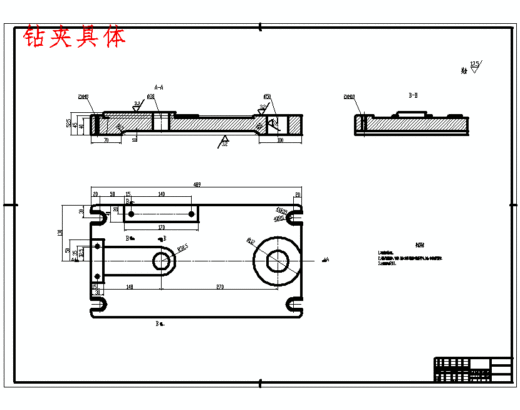

23. 钻夹具体.dwg

33.4 KB

24. 钻夹具体.gif

11.2 KB

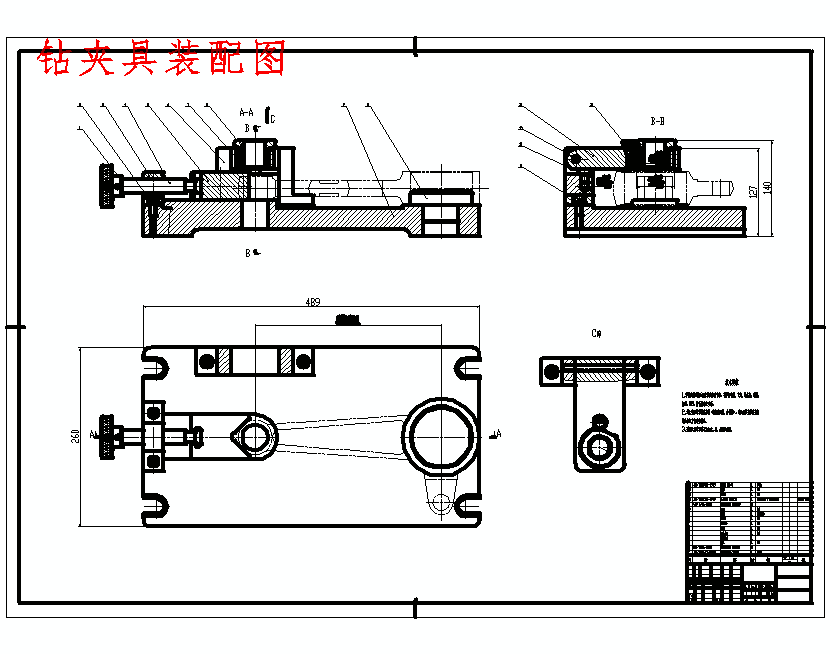

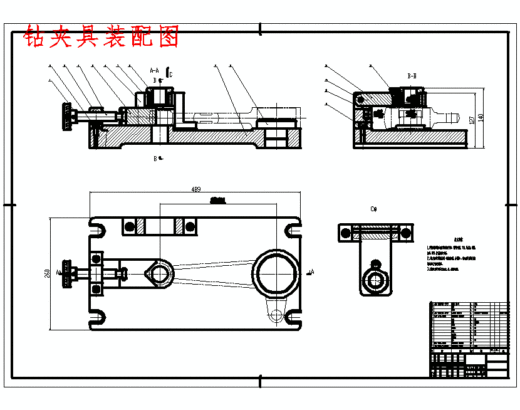

25. 钻夹具装配图.dwg

81.2 KB

26. 钻夹具装配图.gif

16.5 KB

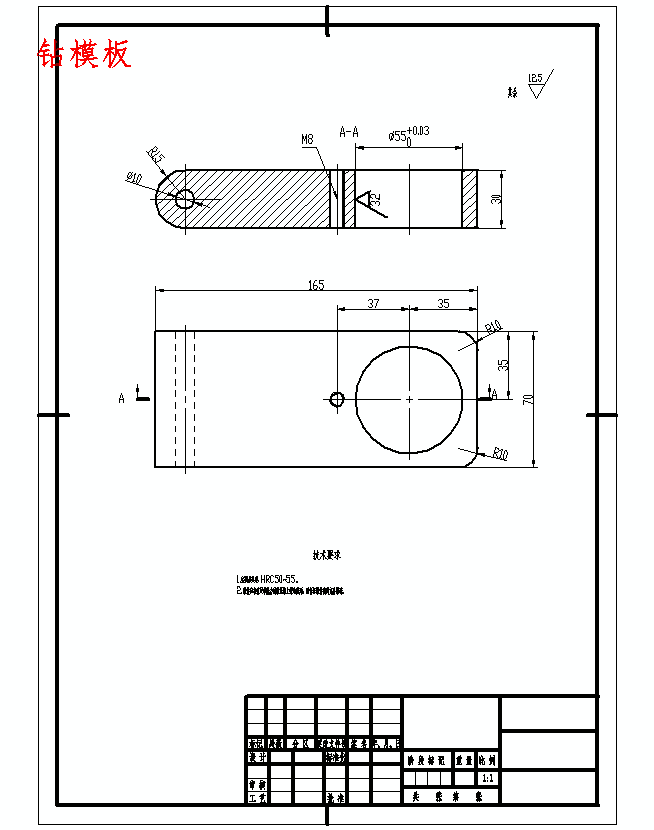

27. 钻模板.dwg

80.1 KB

28. 钻模板.gif

14.2 KB
