Q217-左阀体机械加工工艺及夹具设计【镗孔+铣面】AutoCAD图档
图档名称为：Q217-左阀体机械加工工艺及夹具设计【镗孔+铣面】，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10347107
模型大小：1.38M
软件版本： AutoCAD 2004
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2025-12-20
图纸介绍：
下载模型
文件列表

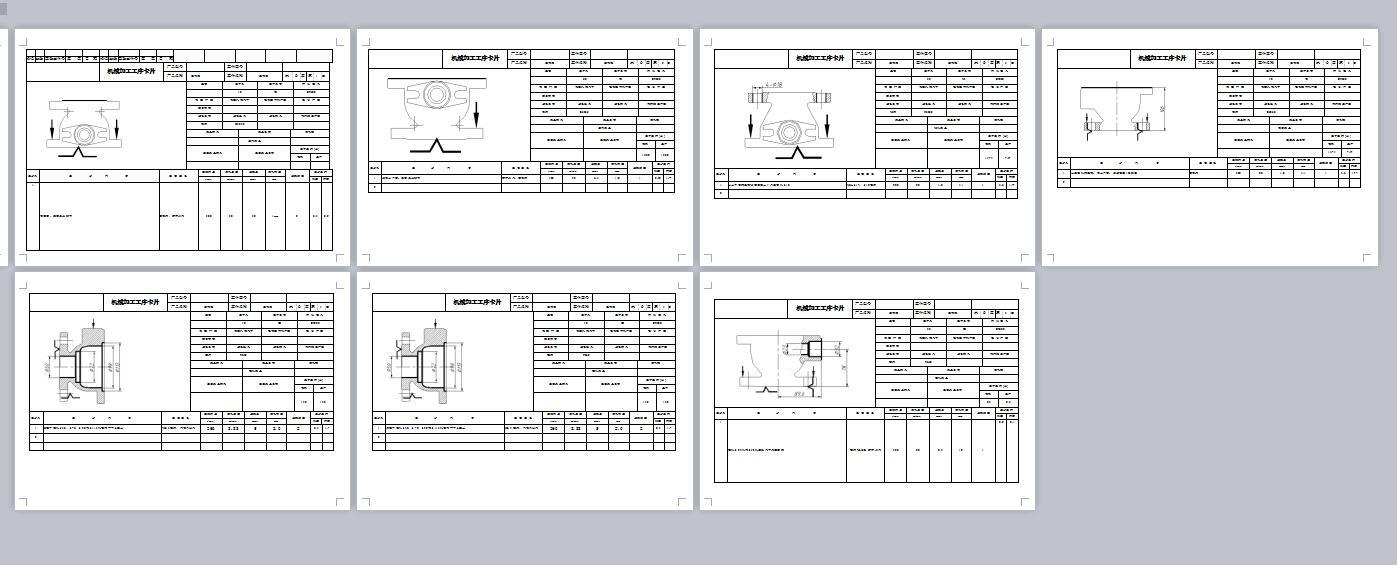

1. 工序卡.jpg
104 KB

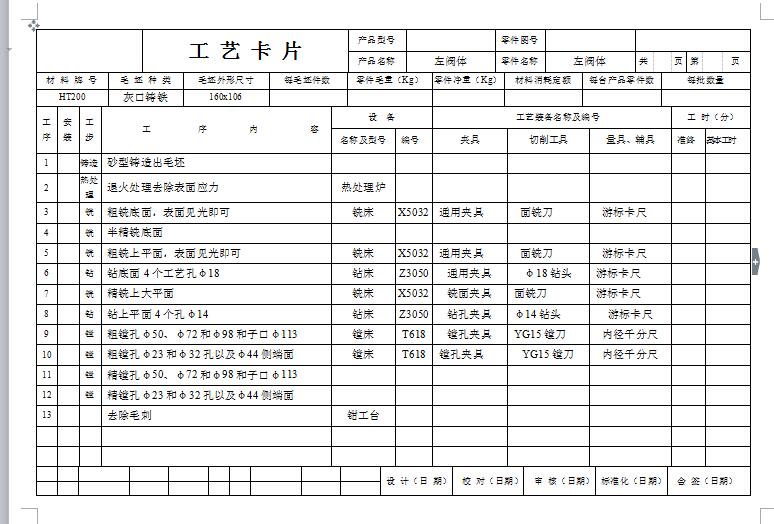

2. 工艺卡.jpg
72.7 KB

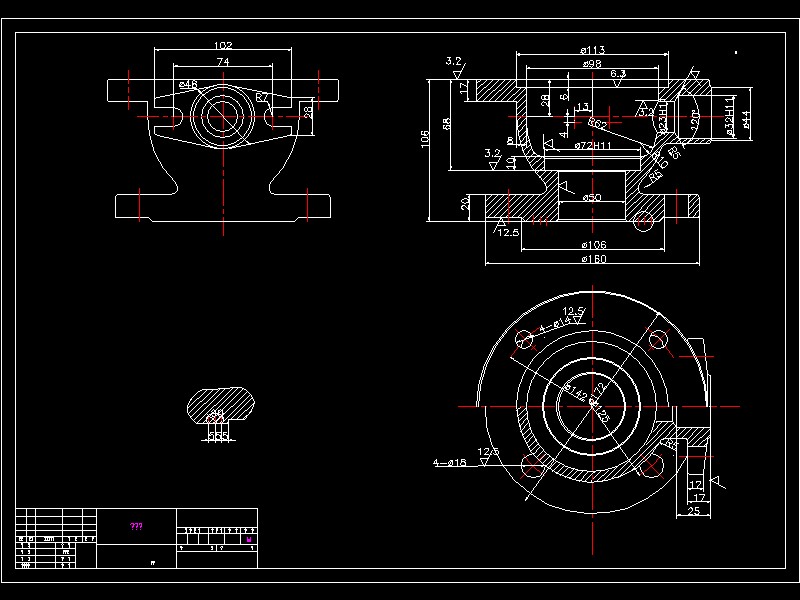

3. 左阀体.dwg
72.6 KB
4. 左阀体.jpg
94.2 KB

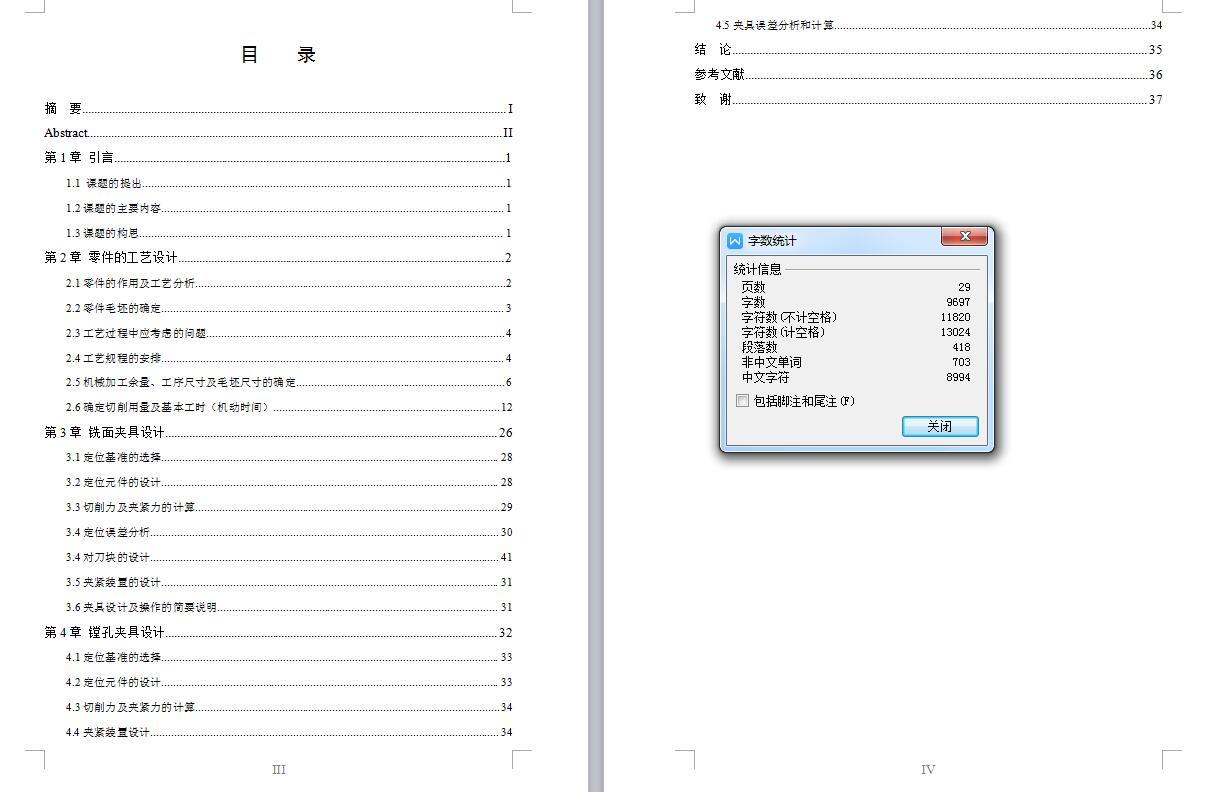

5. 左阀体加工工艺设计说明书.doc
667 KB
6. 左阀体工艺卡和工序卡.doc
201 KB

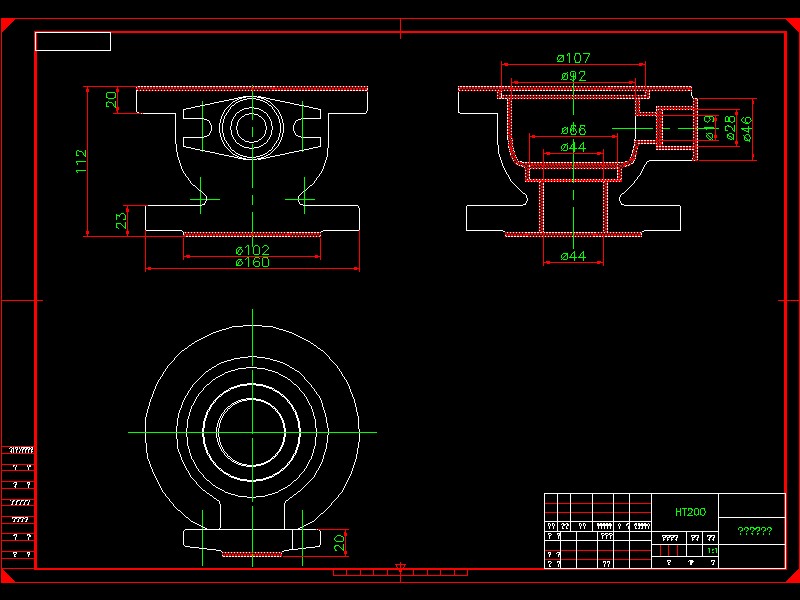

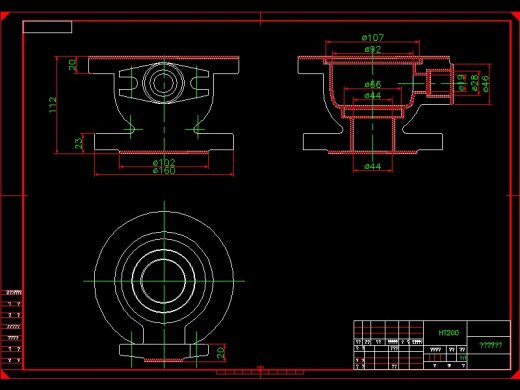

7. 左阀体毛坯图.dwg
76.2 KB
8. 左阀体毛坯图.jpg
92.8 KB

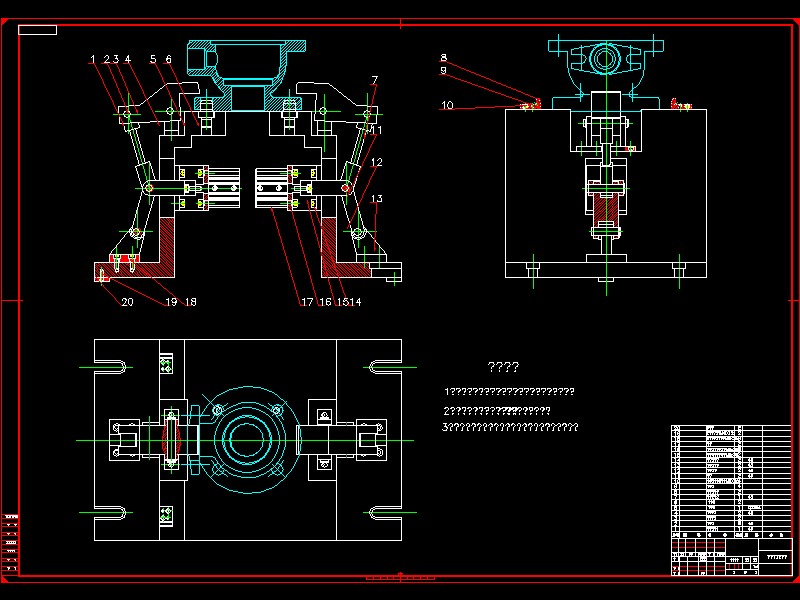

9. 左阀体铣面夹具.dwg
104 KB
10. 左阀体铣面夹具.jpg
113 KB

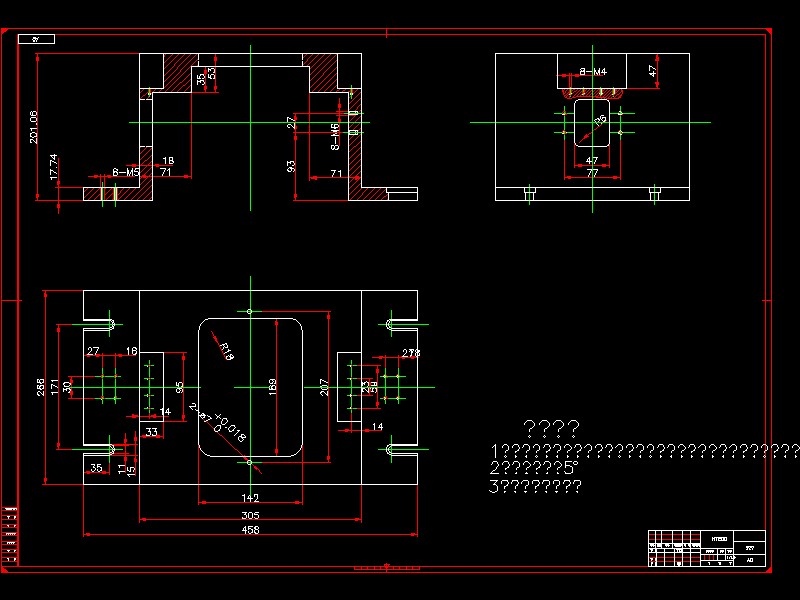

11. 左阀体铣面夹具体.dwg
119 KB
12. 左阀体铣面夹具体.jpg
89 KB

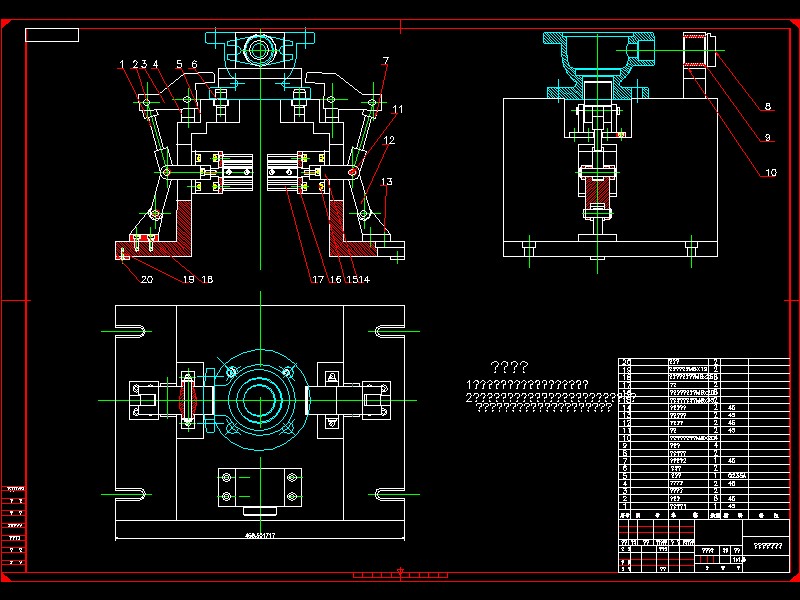

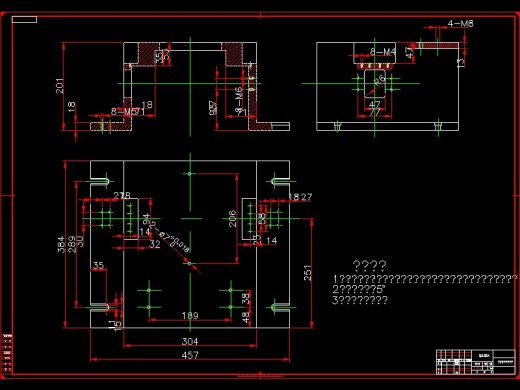

13. 左阀体镗孔夹具.dwg
123 KB
14. 左阀体镗孔夹具.jpg
124 KB

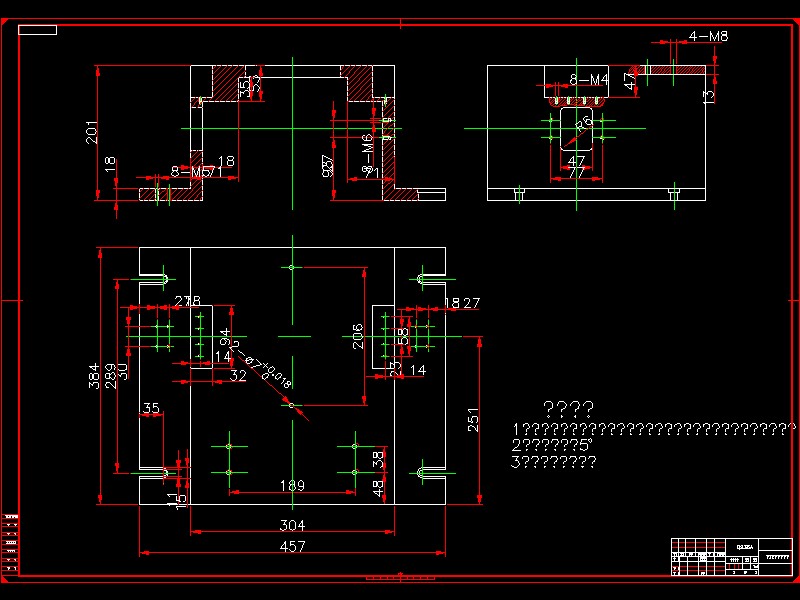

15. 左阀体镗孔夹具体.dwg
128 KB
16. 左阀体镗孔夹具体.jpg
93.6 KB
17. 说明书.jpg
83.9 KB
