设备部件 / 工器具 / 转轴的铣键槽夹具设计+CAD+说明书及加工工艺装备

转轴的铣键槽夹具设计+CAD+说明书及加工工艺装备AutoCAD图档

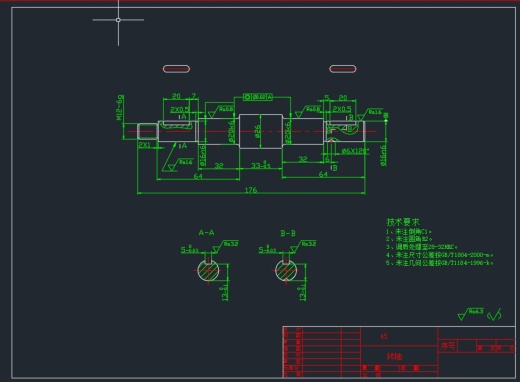

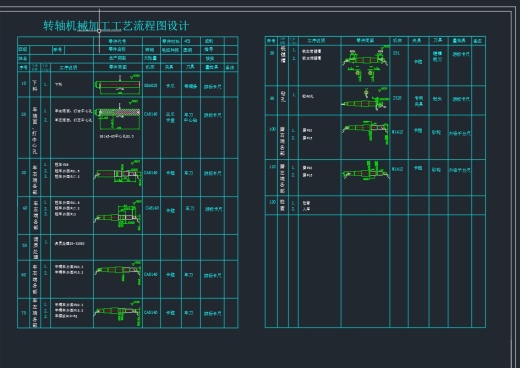

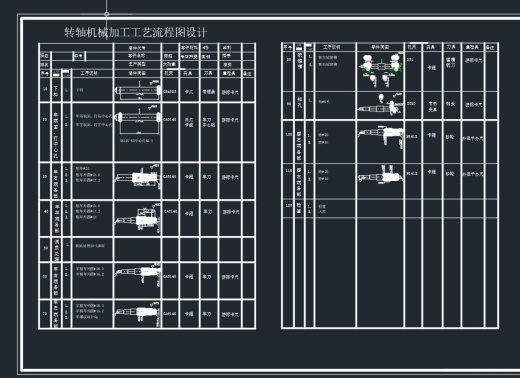

图档名称为：转轴的铣键槽夹具设计+CAD+说明书及加工工艺装备，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10297725

模型大小：2.13M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-02

图纸介绍：

下载模型

九思

+ 关注

作品: 0

粉丝: 0

文件列表

1. 0主图.png

137 KB

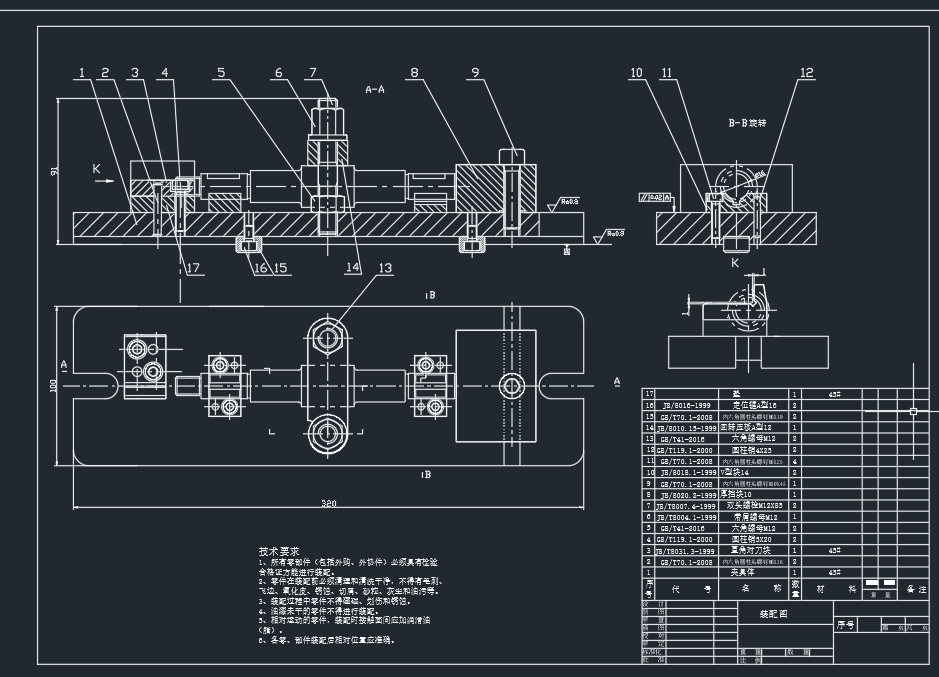

2. 夹具装配图.dwg

326 KB

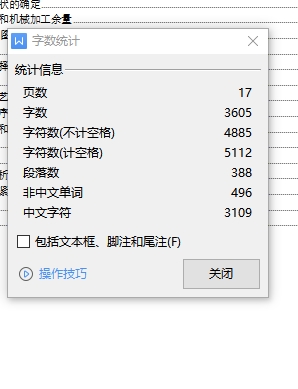

3. 字数.JPG

55.5 KB

4. 微信截图_20231130231700.png

140 KB

5. 微信截图_20231130231731.png

208 KB

6. 微信截图_20231130231738.png

219 KB

7. 微信截图_20231130231745.png

283 KB

8. 微信截图_20231130231752.png

84.8 KB

9. 微信截图_20231130232341.png

151 KB

10. 微信截图_20231130232354.png

151 KB

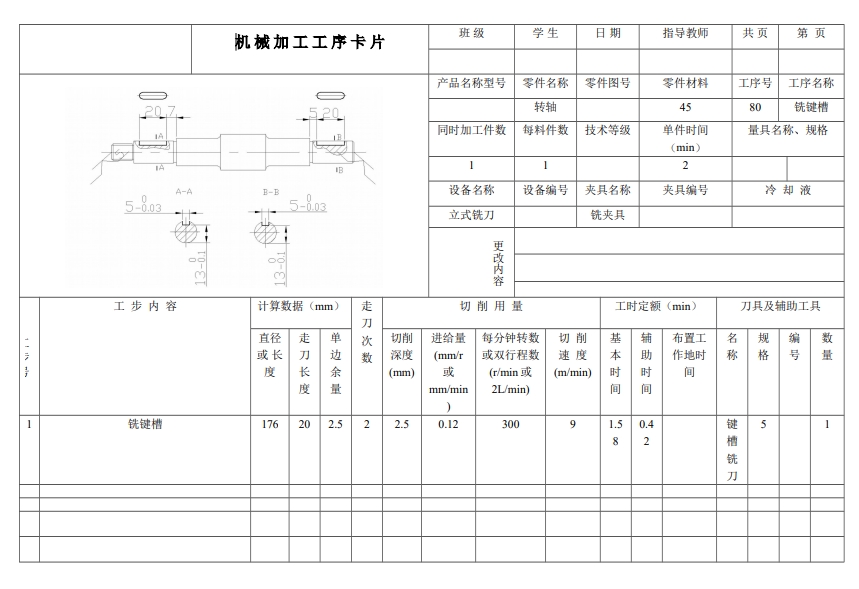

11. 机械加工工序卡片.doc

121 KB

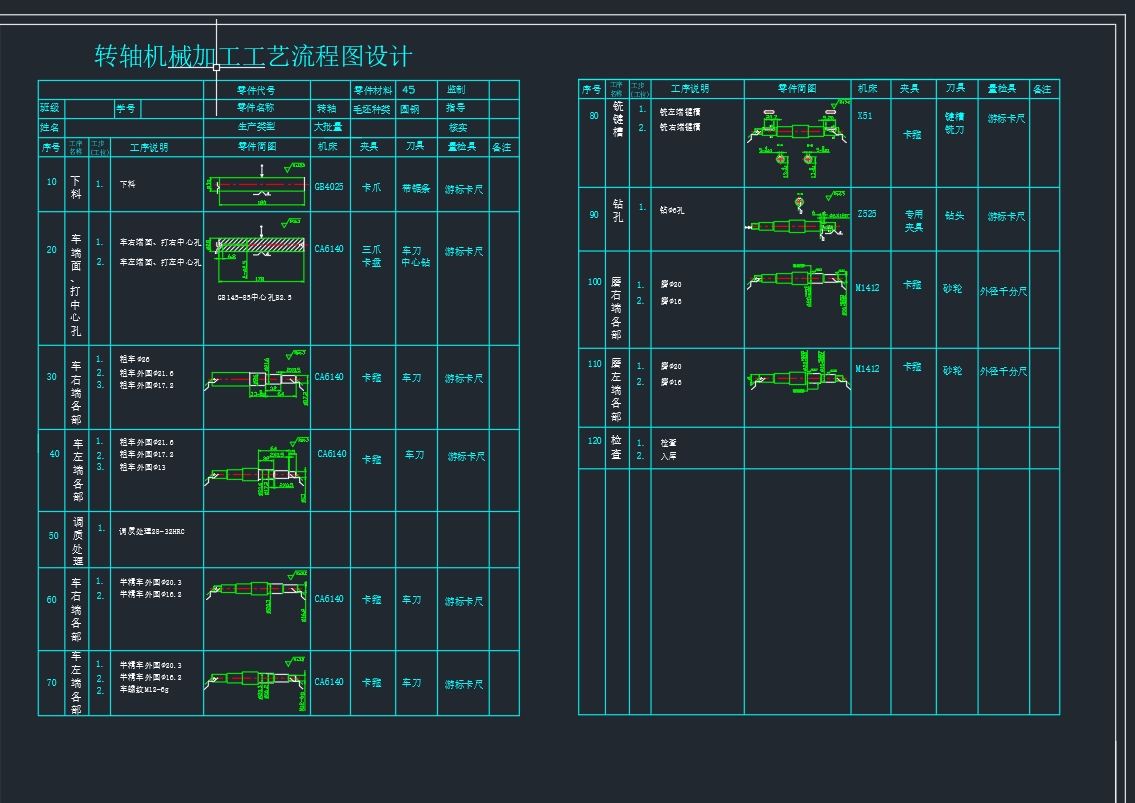

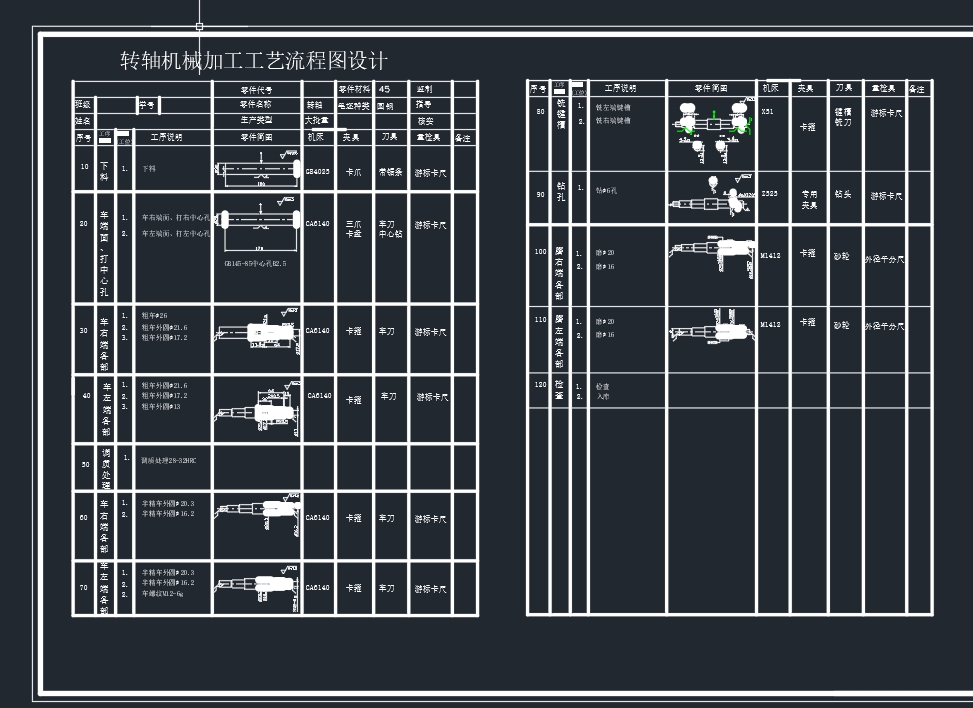

12. 流程图.dwg

278 KB

13. 综合卡片.dwg

154 KB

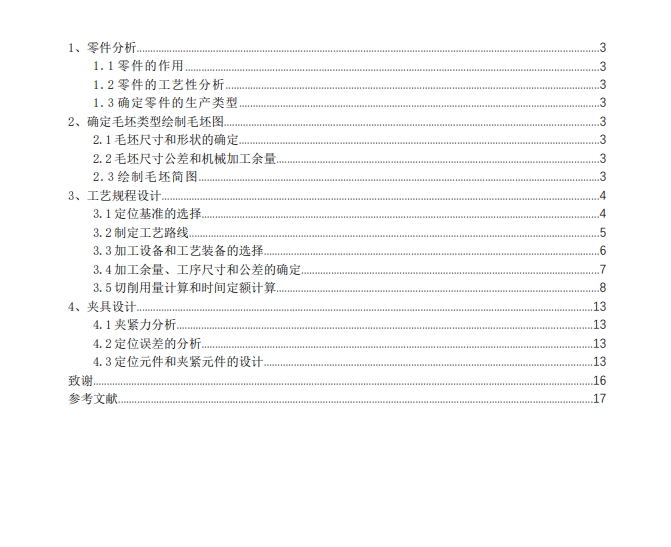

14. 说明书.doc

482 KB

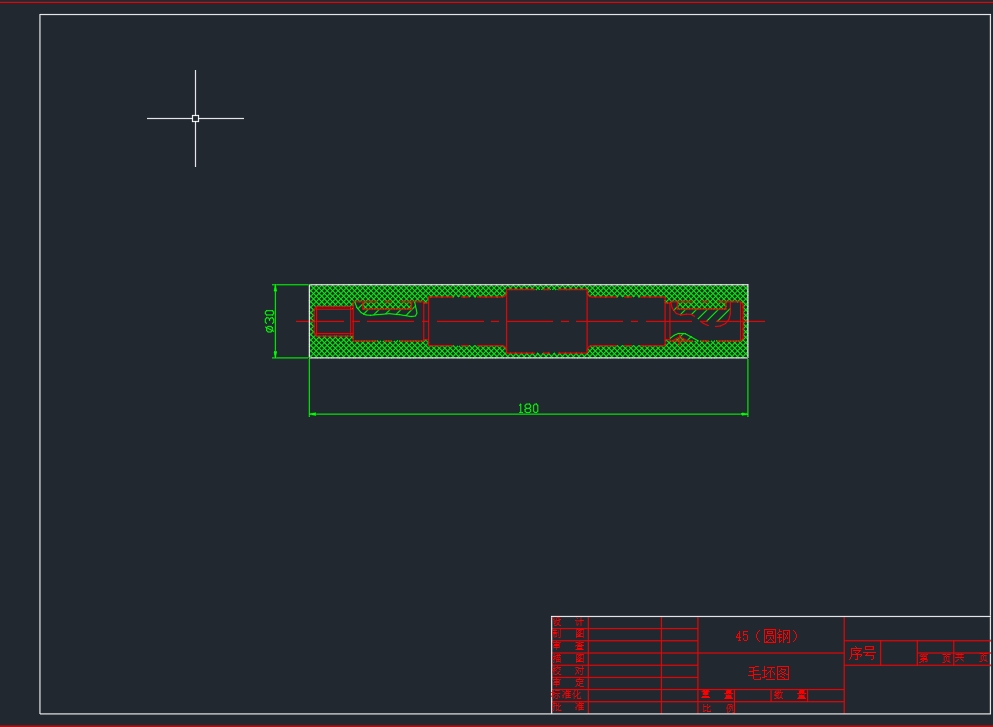

15. 转轴毛坯图.dwg

106 KB

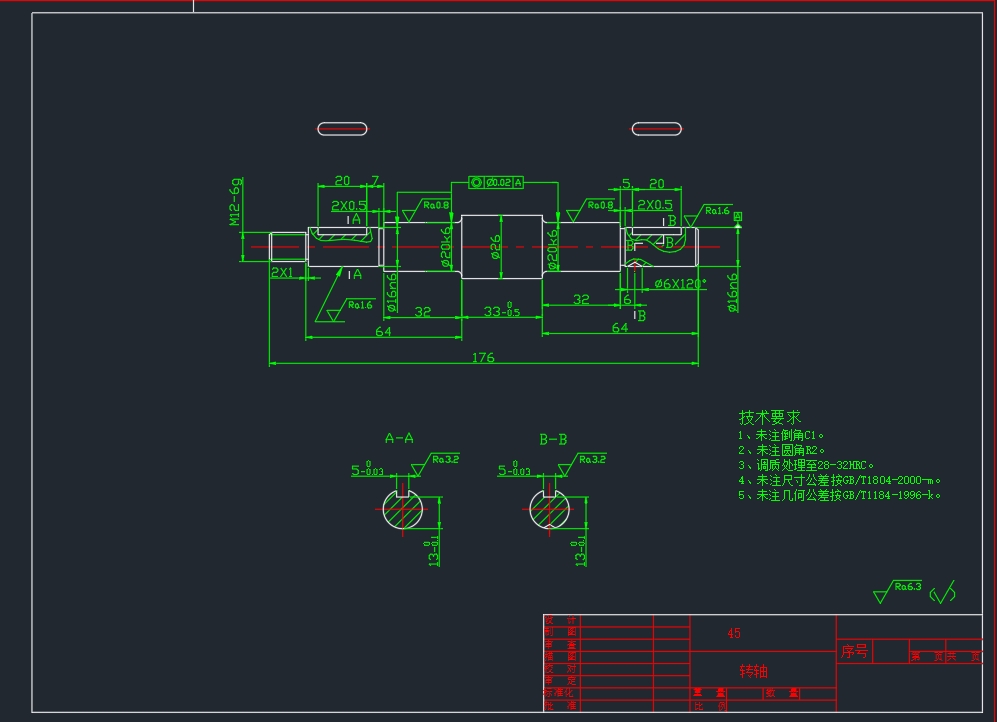

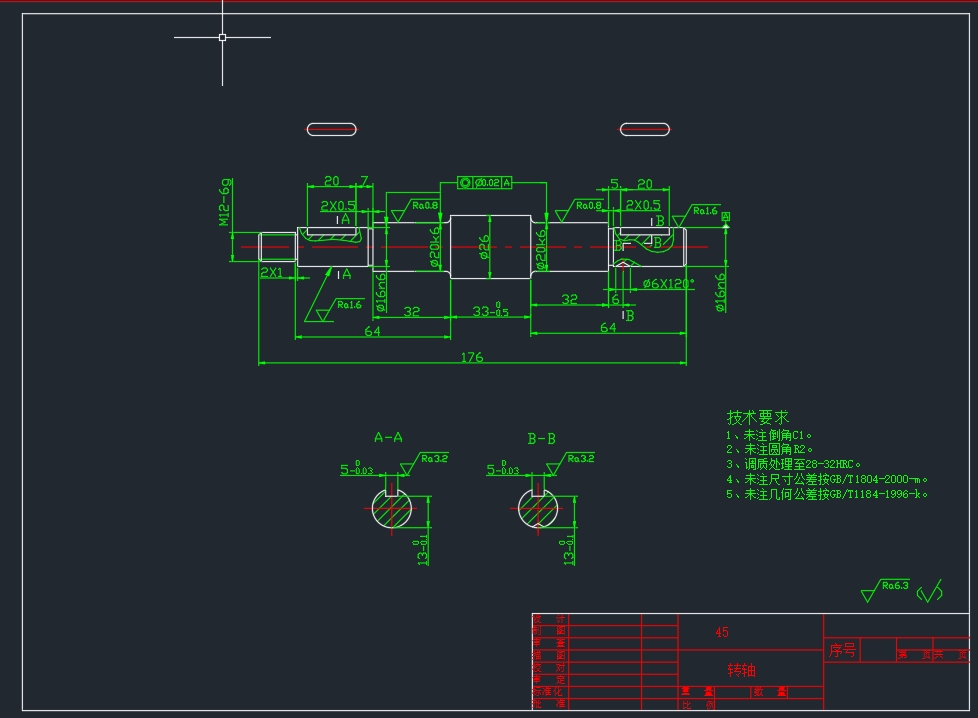

16. 转轴零件图.dwg

121 KB
