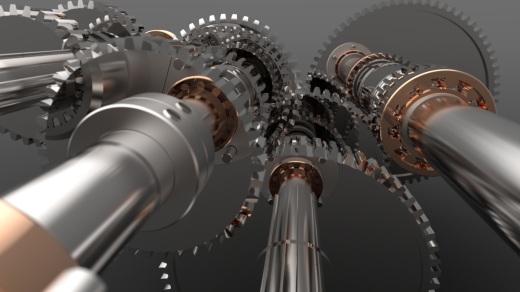

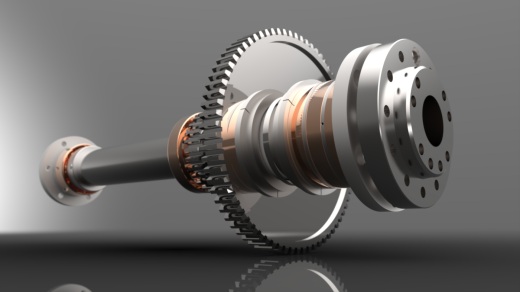

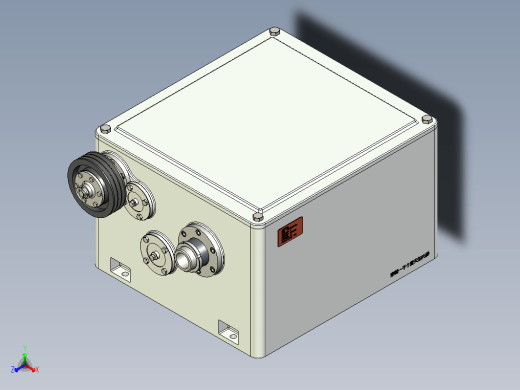

车床主轴箱（机械制造装备设计课程设计）
珊瑚网 www.shanhu3d.com
车床主轴箱（机械制造装备设计课程设计）
珊瑚网 www.shanhu3d.com
车床主轴箱（机械制造装备设计课程设计）
珊瑚网 www.shanhu3d.com
车床主轴箱（机械制造装备设计课程设计）
模型信息
图纸ID：10158611
文件大小：36.97M
软件版本：
AUTOCAD 2013,INVENTOR,STEP,IGES
图纸格式：ipt,igs,dwg
参数/编辑：可修改，包括参数
上传时间：2023-11-20
图纸介绍：
关于作者
烟渚归舟
作品: 0
粉丝: 0
文件列表
1. +必看说明+.txt
2.22 KB
2. GB 273.1-2003 - 35 x 68 x 23 - 2DD.ipt
320 KB
3. GB 273.1-2003 - 35 x 72 x 18.25 - 3DB.ipt
323 KB
4. GB 273.1-2003 - 40 x 80 x 19.75 - 3DB.ipt
306 KB
5. GB 273.1-2003 - 40 x 80 x 24.75 - 5DC.ipt
306 KB
6. GB_T 1096 - A 12 x 8 x 50.ipt
130 KB
7. GB_T 1096 - A 12 x 8 x 56.ipt
130 KB
8. GB_T 1096 - A 14 x 9 x 56.ipt
131 KB
9. GB_T 1096 - A 22 x 14 x 63.ipt
130 KB
10. GB_T 1096 - A 25 x 14 x 70.ipt
132 KB
11. II-36.ipt
476 KB
12. II-42-22.ipt
881 KB
13. II-48-42.ipt
1.12 MB
14. II-套筒-1.ipt
94.5 KB
15. II-套筒-2.ipt
95.5 KB
16. III-42-62.ipt
1.27 MB
17. III-60-18.ipt
1.05 MB
18. IV-30.ipt
456 KB
19. IV-72.ipt
841 KB
20. Rolling bearing NN 3015 GB_T 285-1994.ipt
328 KB
21. Rolling bearing NN 3020 GB_T 285-1994.ipt
472 KB
22. 【 珊瑚网 www.shanhu3d.com 】 更多【资料】【图档】.url
177 B
23. 三联滑移齿轮30-36-24）.ipt
1.14 MB
24. 主轴.ipt
439 KB
25. 主轴渲染.jpg
200 KB
26. 主轴箱总装配.igs
29.5 MB
27. 主轴箱总装配.stp
15.3 MB
28. 主轴箱渲染..jpg
310 KB
29. 主轴箱细节渲染.jpg
324 KB
30. 主轴装配.iam
851 KB
31. 主轴装配.stp
2.79 MB
32. 传动轴2装配.iam
616 KB
33. 传动轴3装配.iam
690 KB
34. 传动轴II.ipt
205 KB
35. 传动轴III.ipt
350 KB
36. 公众号免费下载.jpg
79 KB
37. 内摩擦片.ipt
106 KB
38. 前支承定位环-1.ipt
113 KB
39. 前支承定位环-2.ipt
137 KB
40. 前支承端盖.ipt
153 KB
41. 压力环.ipt
74.5 KB
42. 后支承端盖.ipt
162 KB
43. 外摩擦片.ipt
99.5 KB
44. 大带轮.ipt
214 KB
45. 套筒-3.ipt
79 KB
46. 套筒-4.ipt
76.5 KB
47. 定位环.ipt
128 KB
48. 定位环.ipt
77.5 KB
49. 带轮端盖-1.ipt
273 KB
50. 带轮端盖-2.ipt
126 KB
51. 带轮轴套.ipt
191 KB
52. 弹性挡圈GB 894.1-86 - 48.ipt
151 KB
53. 弹性挡圈GB 894.2-86 - 78.ipt
142 KB
54. 弹性挡圈GB 894.2-86 - 88.ipt
142 KB
55. 总装配.iam
3.01 MB
56. 摩擦片式离合器假组.iam
99 KB
57. 机械制造装备设计课程设计—主轴箱.ipj
7.99 KB
58. 模型说明.doc
16 KB
59. 滚动轴承 6007 GB_T 276-94.ipt
303 KB
60. 滚动轴承 6010 GB_T 276-94.ipt
312 KB
61. 滚动轴承 60_28 GB_T 276-94.ipt
295 KB
62. 滚动轴承 6208 GB_T 276-94.ipt
280 KB
63. 滚动轴承 63_28 GB_T 276-94.ipt
290 KB
64. 滚动轴承 70000AC 46120 GB_T 292-94.ipt
332 KB
65. 滚动轴承 NU NU 216 E GB_T 283-94.ipt
274 KB
66. 矩形花键联接1.iam
38.5 KB
67. 矩形花键联接1.iam
52.5 KB
68. 矩形花键联接10.iam
38.5 KB
69. 矩形花键联接2.0011.iam
52 KB
70. 矩形花键联接2.iam
38.5 KB
71. 矩形花键联接2.iam
51.5 KB
72. 矩形花键联接3.iam
38.5 KB
73. 矩形花键联接3.iam
38.5 KB
74. 矩形花键联接4.0001.iam
38.5 KB
75. 矩形花键联接4.0003.iam
51.5 KB
76. 矩形花键联接4.iam
38.5 KB
77. 矩形花键联接4.iam
52 KB
78. 矩形花键联接5.0001.iam
38.5 KB
79. 矩形花键联接5.iam
52.5 KB
80. 矩形花键联接6.iam
38.5 KB
81. 矩形花键联接7.iam
38.5 KB
82. 矩形花键联接8.iam
38.5 KB
83. 矩形花键联接9.iam
38.5 KB
84. 离合器右侧轴套.ipt
170 KB
85. 离合器左侧端盖.ipt
153 KB
86. 离合器滑块.ipt
135 KB
87. 简易箱体.ipt
1.28 MB
88. 箱盖.ipt
190 KB
89. 脂润滑闷盖 II.ipt
183 KB
90. 脂润滑闷盖 III.ipt
172 KB
91. 螺栓 GB_T 5783 M18 x 50.ipt
187 KB
92. 螺栓 GB_T 5786 M10 x 1 x 35.ipt
187 KB
93. 螺栓 GB_T 5786 M8 x 1 x 20.ipt
187 KB
94. 螺母 GB 810 M72 x 2.ipt
191 KB
95. 螺母 GB 810 M90 x 2.ipt
191 KB
96. 螺母 GB 812 M24 x 1.5.ipt
192 KB
97. 螺母 GB 812 M90 x 2.ipt
192 KB
98. 螺钉 GB 71-85 - M10 x 16.ipt
154 KB
99. 螺钉 GB 73-85 - M10 x 12.ipt
152 KB
100. 螺钉 GB_T 70.1 M12 x 35.ipt
187 KB
101. 螺钉 GB_T 70.1 M12 x 40.ipt
185 KB
102. 螺钉 GB_T 70.1 M14 x 45.ipt
186 KB
103. 螺钉锁紧挡圈.ipt
119 KB
104. 调整环-1.ipt
104 KB
105. 调整环-2.ipt
106 KB
106. 调整环-3.ipt
117 KB
107. 调整环-4.ipt
113 KB
108. 调整环-5.ipt
171 KB
109. 调整环.ipt
113 KB
110. 车床主轴箱展开图 珊瑚网.dwg
192 KB
111. 轴套-1.ipt
84.5 KB
112. 轴套-2.ipt
103 KB
113. 轴承压盘-1.ipt
113 KB
114. 轴承压盘-2.ipt
107 KB
115. 轴系定位.ipt
81 KB
116. 轴系新装配.iam
2.33 MB
117. 输入轴-1齿轮离合器.ipt
566 KB
118. 输入轴-2.ipt
201 KB
119. 输入轴装配.iam
1.02 MB
120. 铭牌.ipt
2.1 MB
121. 齿轮离合器.ipt
358 KB
