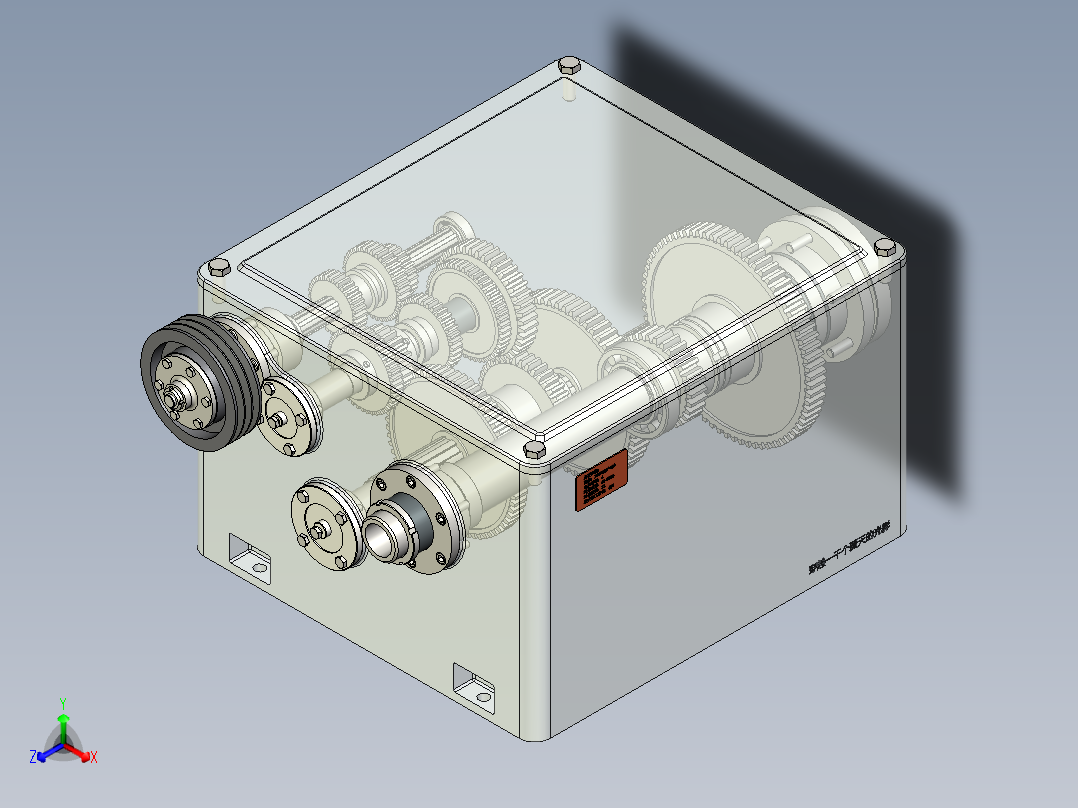

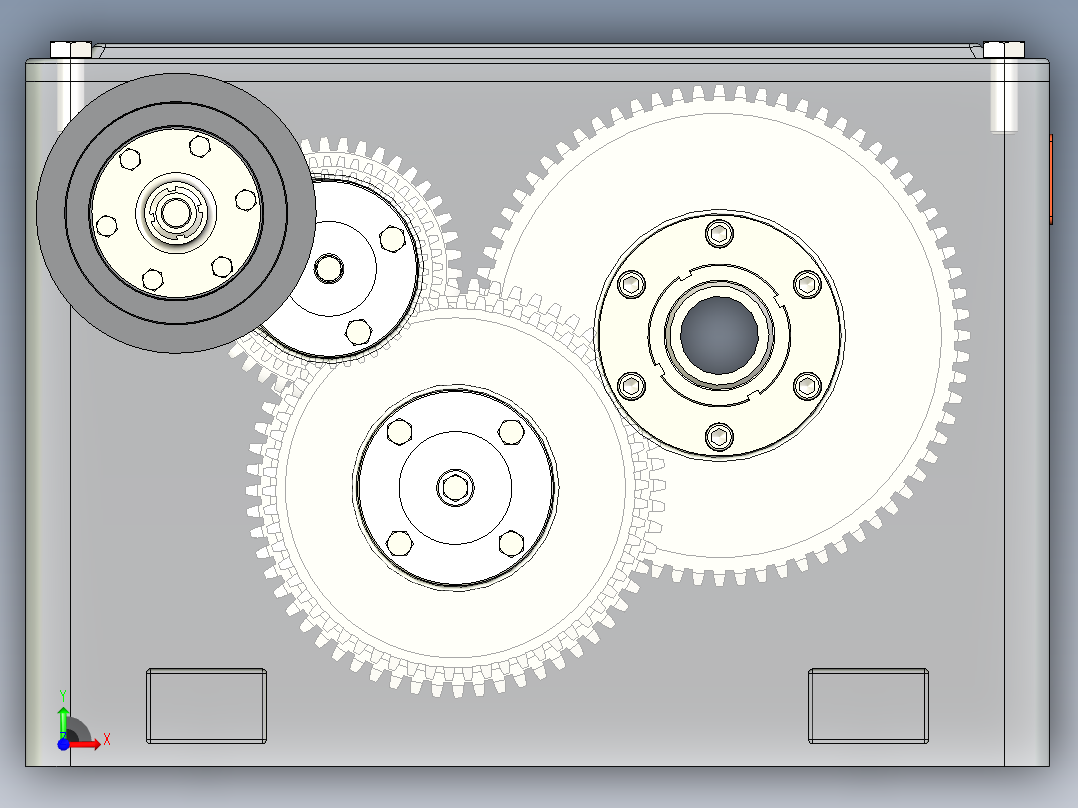

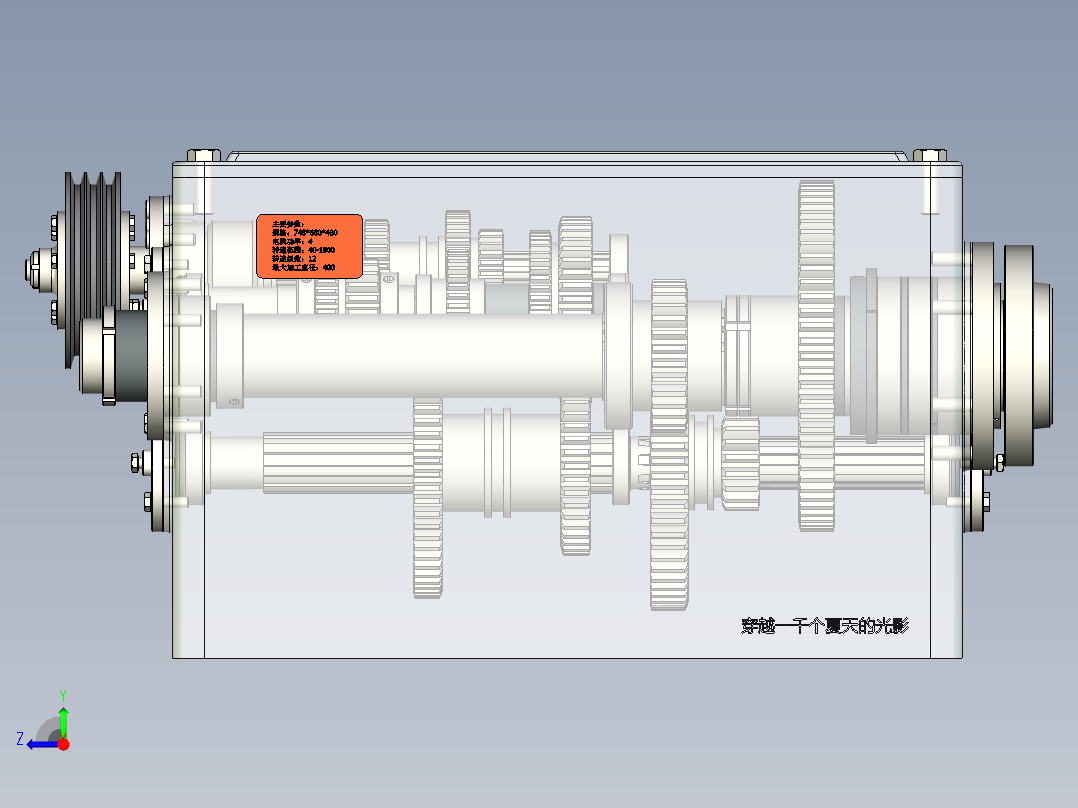

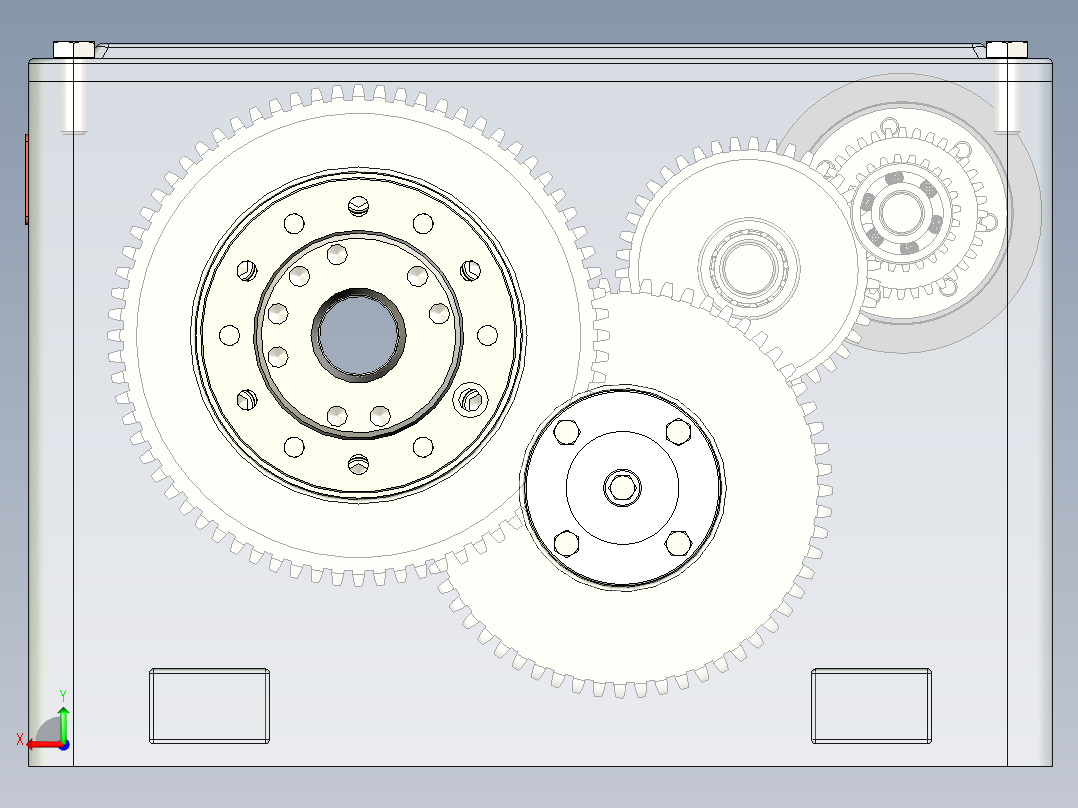

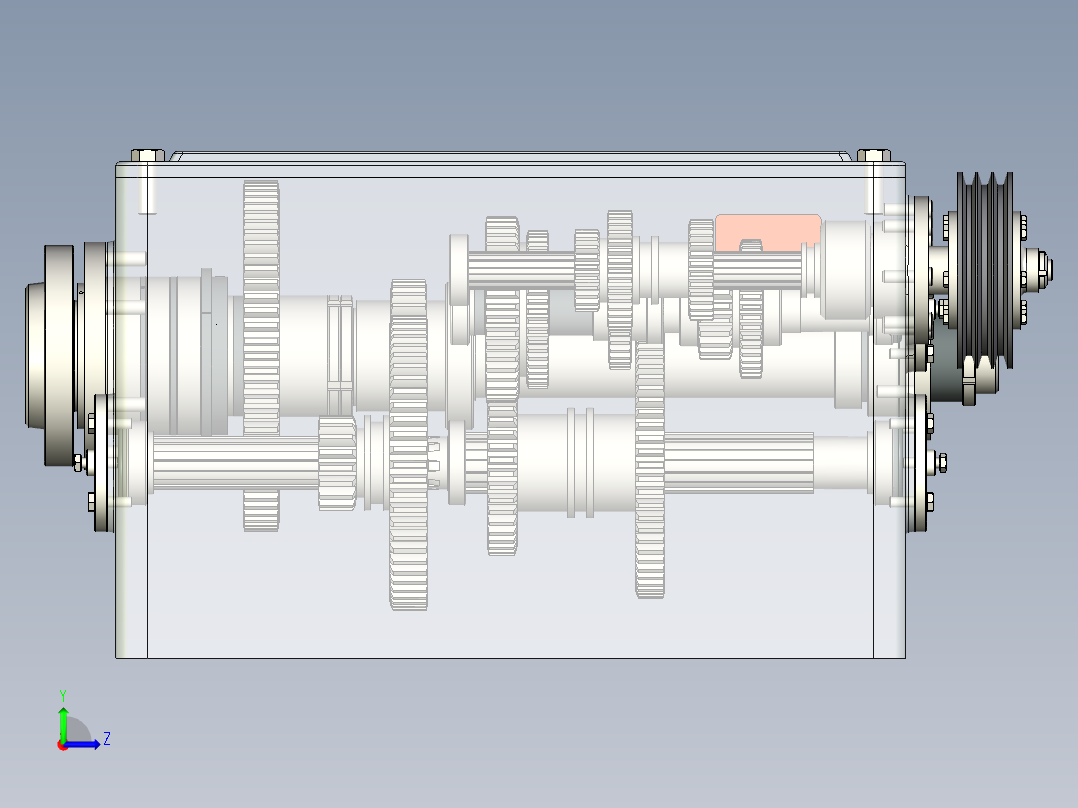

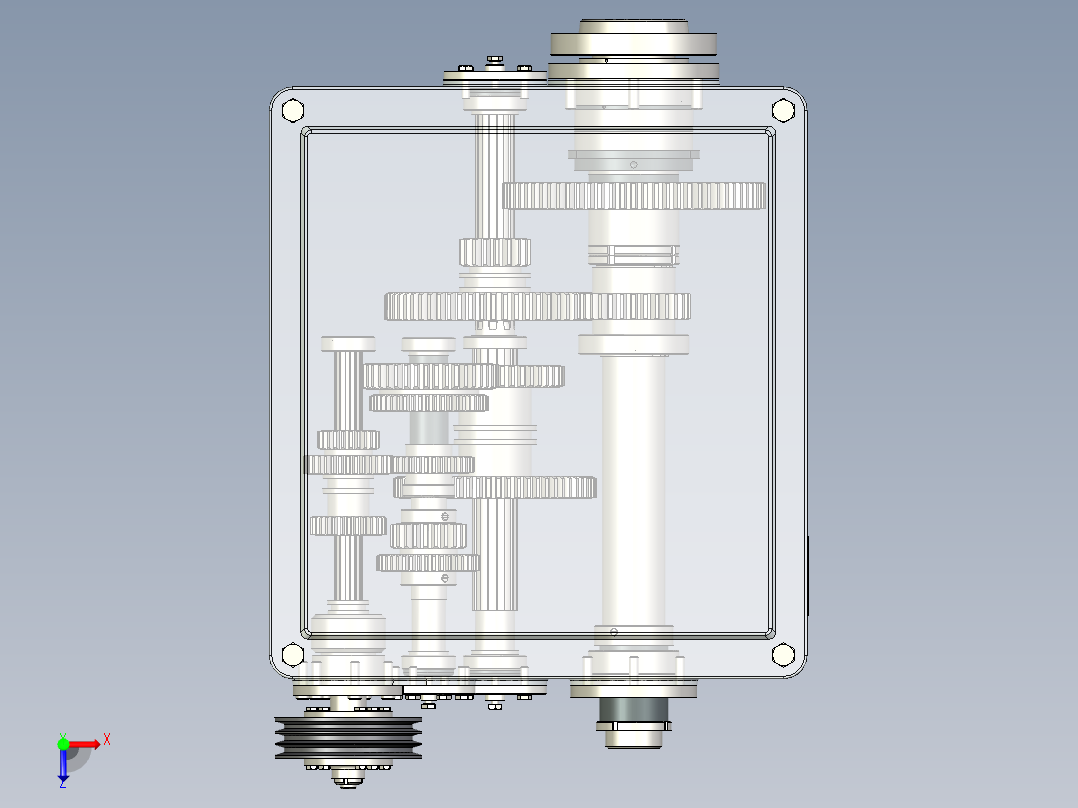

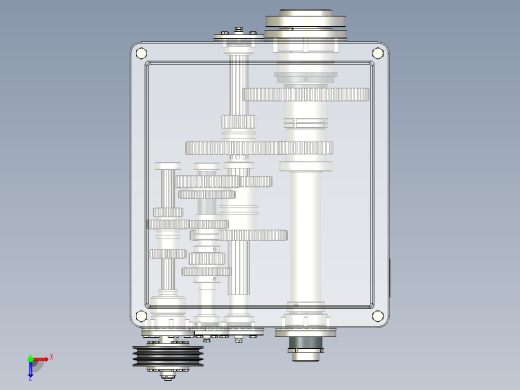

车床主轴箱机械制造装备设计CAD+说明书AutoCAD,inventor,stp,igs 三维模型
三维机械图纸名称为：车床主轴箱机械制造装备设计CAD+说明书，属于机械设备，机加工设备分类，软件为AutoCAD,inventor,stp,igs, 三维模型格式为ipt,igs,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10327792
模型大小：39.1M
软件版本： AutoCAD 2013,inventor,stp,igs
模型格式：ipt,igs,dwg
是否可编辑：可修改，包括参数
上传时间：2025-12-01
图纸介绍：
下载模型
文件列表
1. GB 273.1-2003 - 35 x 68 x 23 - 2DD.ipt
320 KB
2. GB 273.1-2003 - 35 x 72 x 18.25 - 3DB.ipt
323 KB
3. GB 273.1-2003 - 40 x 80 x 19.75 - 3DB.ipt
306 KB
4. GB 273.1-2003 - 40 x 80 x 24.75 - 5DC.ipt
306 KB
5. GB_T 1096 - A 12 x 8 x 50.ipt
130 KB
6. GB_T 1096 - A 12 x 8 x 56.ipt
130 KB
7. GB_T 1096 - A 14 x 9 x 56.ipt
131 KB
8. GB_T 1096 - A 22 x 14 x 63.ipt
130 KB
9. GB_T 1096 - A 25 x 14 x 70.ipt
132 KB
10. II-36.ipt
476 KB
11. II-42-22.ipt
881 KB
12. II-48-42.ipt
1.12 MB
13. II-套筒-1.ipt
94.5 KB
14. II-套筒-2.ipt
95.5 KB
15. III-42-62.ipt
1.27 MB
16. III-60-18.ipt
1.05 MB
17. IV-30.ipt
456 KB
18. IV-72.ipt
841 KB
19. Rolling bearing NN 3015 GB_T 285-1994.ipt
328 KB
20. Rolling bearing NN 3020 GB_T 285-1994.ipt
472 KB
21. zongzhuangtu.easm
2.14 MB
22. 三联滑移齿轮30-36-24）.ipt
1.14 MB
23. 主轴.ipt
439 KB

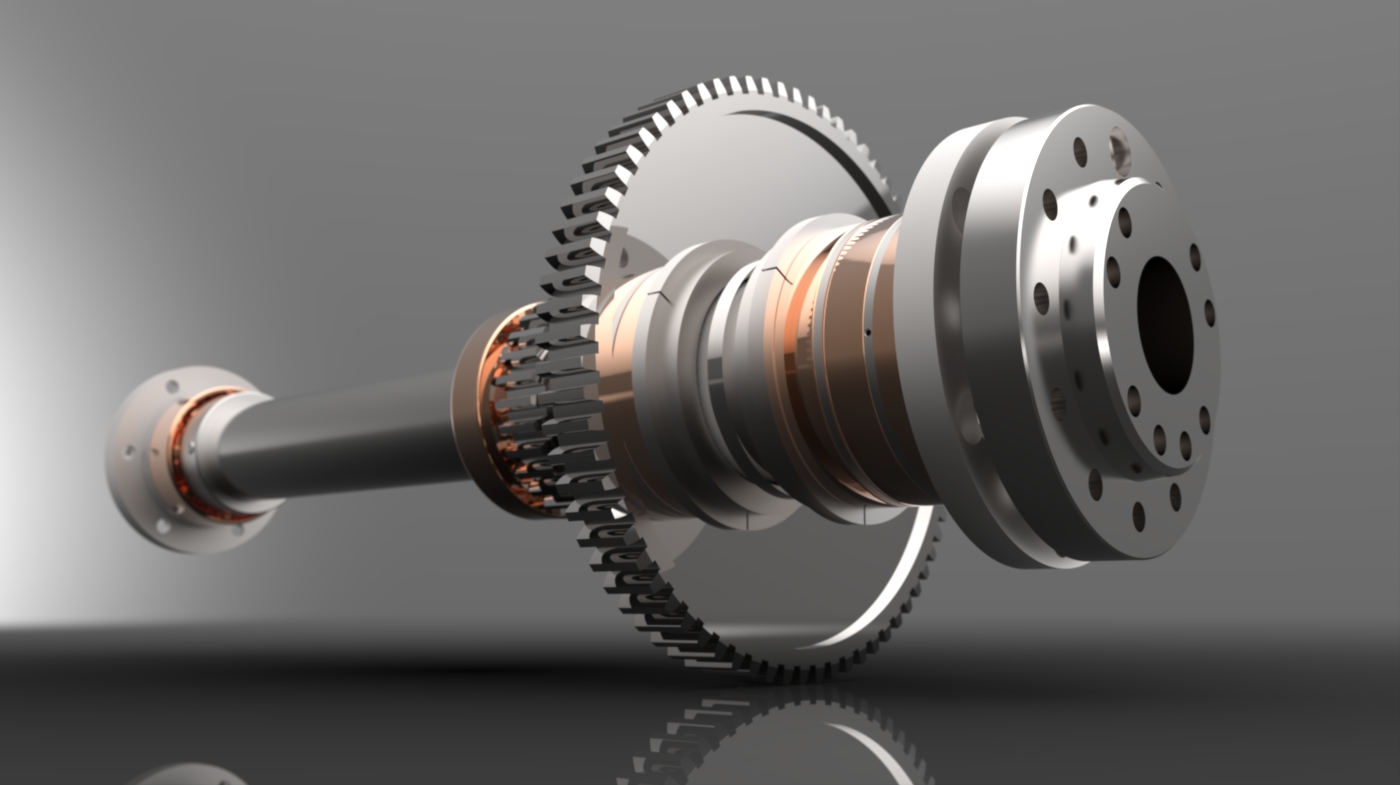

24. 主轴渲染.jpg
200 KB
25. 主轴箱总装配.igs
29.5 MB
26. 主轴箱总装配.stp
15.3 MB

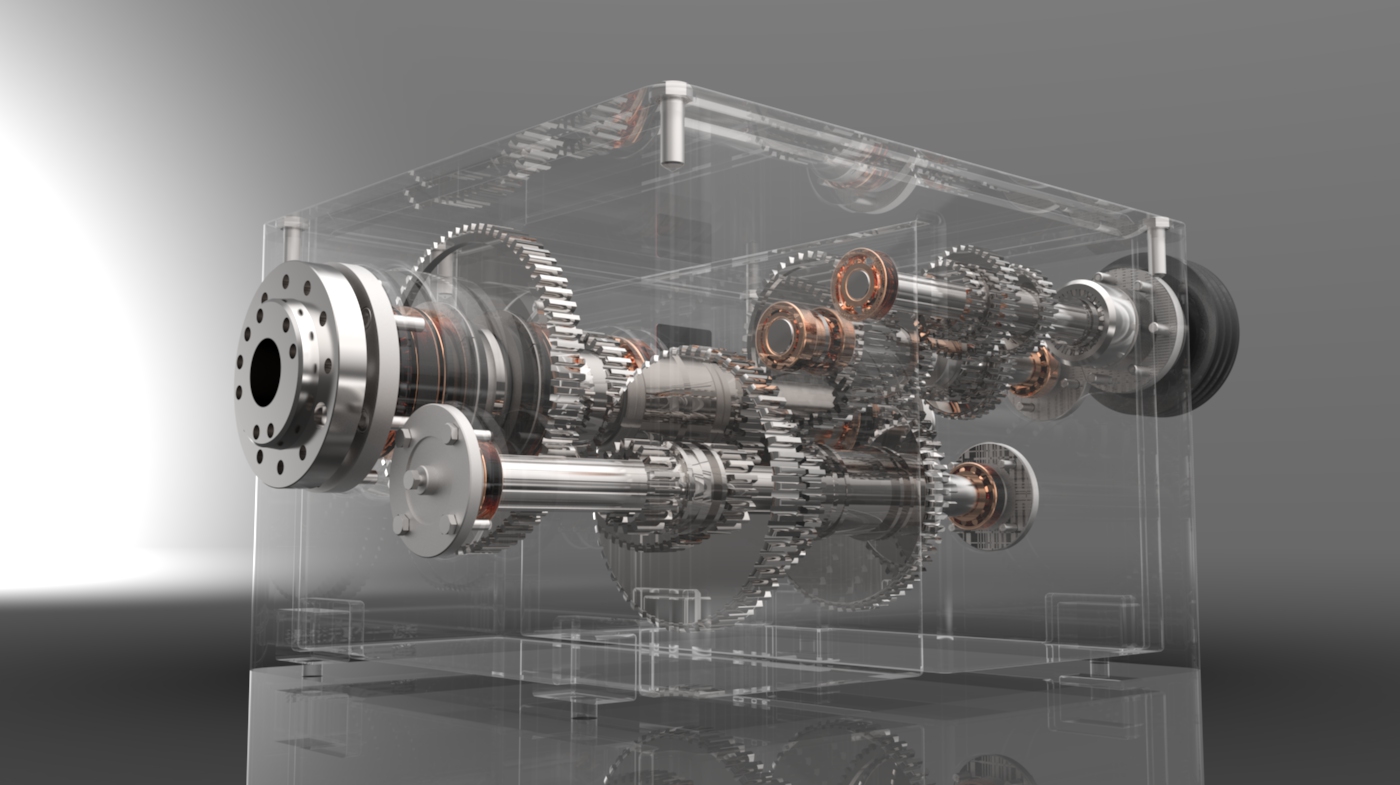

27. 主轴箱渲染..jpg
310 KB

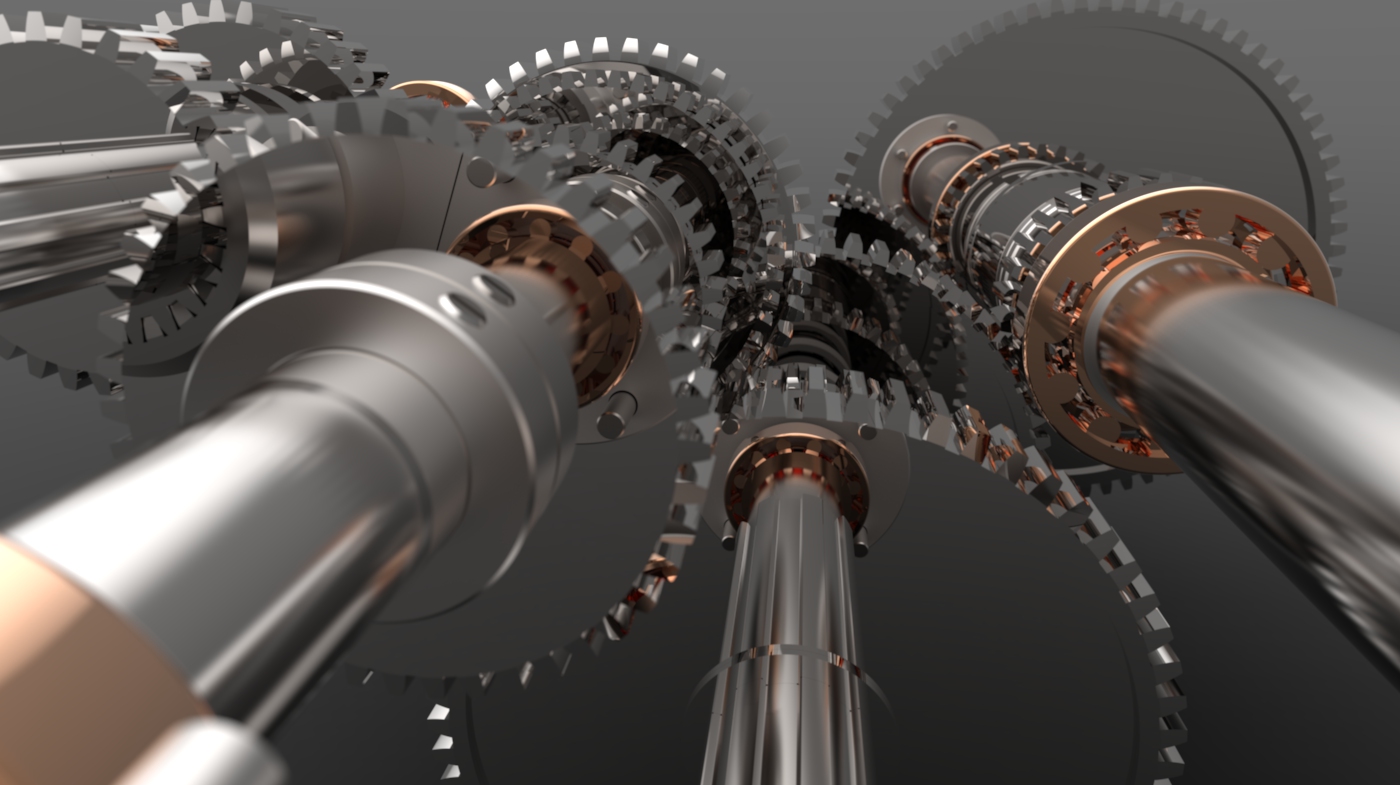

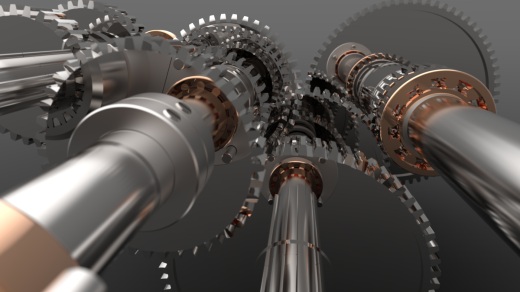

28. 主轴箱细节渲染.jpg
324 KB
29. 主轴装配.iam
851 KB
30. 主轴装配.stp
2.79 MB
31. 传动轴2装配.iam
616 KB
32. 传动轴3装配.iam
690 KB
33. 传动轴II.ipt
205 KB
34. 传动轴III.ipt
350 KB
35. 内摩擦片.ipt
106 KB
36. 前支承定位环-1.ipt
113 KB
37. 前支承定位环-2.ipt
137 KB
38. 前支承端盖.ipt
153 KB
39. 压力环.ipt
74.5 KB
40. 后支承端盖.ipt
162 KB
41. 外摩擦片.ipt
99.5 KB
42. 大带轮.ipt
214 KB
43. 套筒-3.ipt
79 KB
44. 套筒-4.ipt
76.5 KB
45. 定位环.ipt
128 KB
46. 定位环.ipt
77.5 KB
47. 带轮端盖-1.ipt
273 KB
48. 带轮端盖-2.ipt
126 KB
49. 带轮轴套.ipt
191 KB
50. 弹性挡圈GB 894.1-86 - 48.ipt
151 KB
51. 弹性挡圈GB 894.2-86 - 78.ipt
142 KB
52. 弹性挡圈GB 894.2-86 - 88.ipt
142 KB
53. 总装配.iam
3.01 MB
54. 摩擦片式离合器假组.iam
99 KB
55. 机械制造装备设计课程设计—主轴箱.ipj
7.99 KB
56. 模型说明.doc
27.5 KB
57. 滚动轴承 6007 GB_T 276-94.ipt
303 KB
58. 滚动轴承 6010 GB_T 276-94.ipt
312 KB
59. 滚动轴承 60_28 GB_T 276-94.ipt
295 KB
60. 滚动轴承 6208 GB_T 276-94.ipt
280 KB
61. 滚动轴承 63_28 GB_T 276-94.ipt
290 KB
62. 滚动轴承 70000AC 46120 GB_T 292-94.ipt
332 KB
63. 滚动轴承 NU NU 216 E GB_T 283-94.ipt
274 KB
64. 矩形花键联接1.iam
38.5 KB
65. 矩形花键联接1.iam
52.5 KB
66. 矩形花键联接10.iam
38.5 KB
67. 矩形花键联接2.0011.iam
52 KB
68. 矩形花键联接2.iam
38.5 KB
69. 矩形花键联接2.iam
51.5 KB
70. 矩形花键联接3.iam
38.5 KB
71. 矩形花键联接3.iam
38.5 KB
72. 矩形花键联接4.0001.iam
38.5 KB
73. 矩形花键联接4.0003.iam
51.5 KB
74. 矩形花键联接4.iam
38.5 KB
75. 矩形花键联接4.iam
52 KB
76. 矩形花键联接5.0001.iam
38.5 KB
77. 矩形花键联接5.iam
52.5 KB
78. 矩形花键联接6.iam
38.5 KB
79. 矩形花键联接7.iam
38.5 KB
80. 矩形花键联接8.iam
38.5 KB
81. 矩形花键联接9.iam
38.5 KB
82. 离合器右侧轴套.ipt
170 KB
83. 离合器左侧端盖.ipt
153 KB
84. 离合器滑块.ipt
135 KB
85. 简易箱体.ipt
1.28 MB
86. 箱盖.ipt
190 KB
87. 脂润滑闷盖 II.ipt
183 KB
88. 脂润滑闷盖 III.ipt
172 KB
89. 螺栓 GB_T 5783 M18 x 50.ipt
187 KB
90. 螺栓 GB_T 5786 M10 x 1 x 35.ipt
187 KB
91. 螺栓 GB_T 5786 M8 x 1 x 20.ipt
187 KB
92. 螺母 GB 810 M72 x 2.ipt
191 KB
93. 螺母 GB 810 M90 x 2.ipt
191 KB
94. 螺母 GB 812 M24 x 1.5.ipt
192 KB
95. 螺母 GB 812 M90 x 2.ipt
192 KB
96. 螺钉 GB 71-85 - M10 x 16.ipt
154 KB
97. 螺钉 GB 73-85 - M10 x 12.ipt
152 KB
98. 螺钉 GB_T 70.1 M12 x 35.ipt
187 KB
99. 螺钉 GB_T 70.1 M12 x 40.ipt
185 KB
100. 螺钉 GB_T 70.1 M14 x 45.ipt
186 KB
101. 螺钉锁紧挡圈.ipt
119 KB
102. 调整环-1.ipt
104 KB
103. 调整环-2.ipt
106 KB
104. 调整环-3.ipt
117 KB
105. 调整环-4.ipt
113 KB
106. 调整环-5.ipt
171 KB
107. 调整环.ipt
113 KB
108. 车床主轴箱展开图.dwg
192 KB
109. 轴套-1.ipt
84.5 KB
110. 轴套-2.ipt
103 KB
111. 轴承压盘-1.ipt
113 KB
112. 轴承压盘-2.ipt
107 KB
113. 轴系定位.ipt
81 KB
114. 轴系新装配.iam
2.33 MB
115. 输入轴-1齿轮离合器.ipt
566 KB
116. 输入轴-2.ipt
201 KB
117. 输入轴装配.iam
1.02 MB
118. 铭牌.ipt
2.1 MB
119. 齿轮离合器.ipt
358 KB
