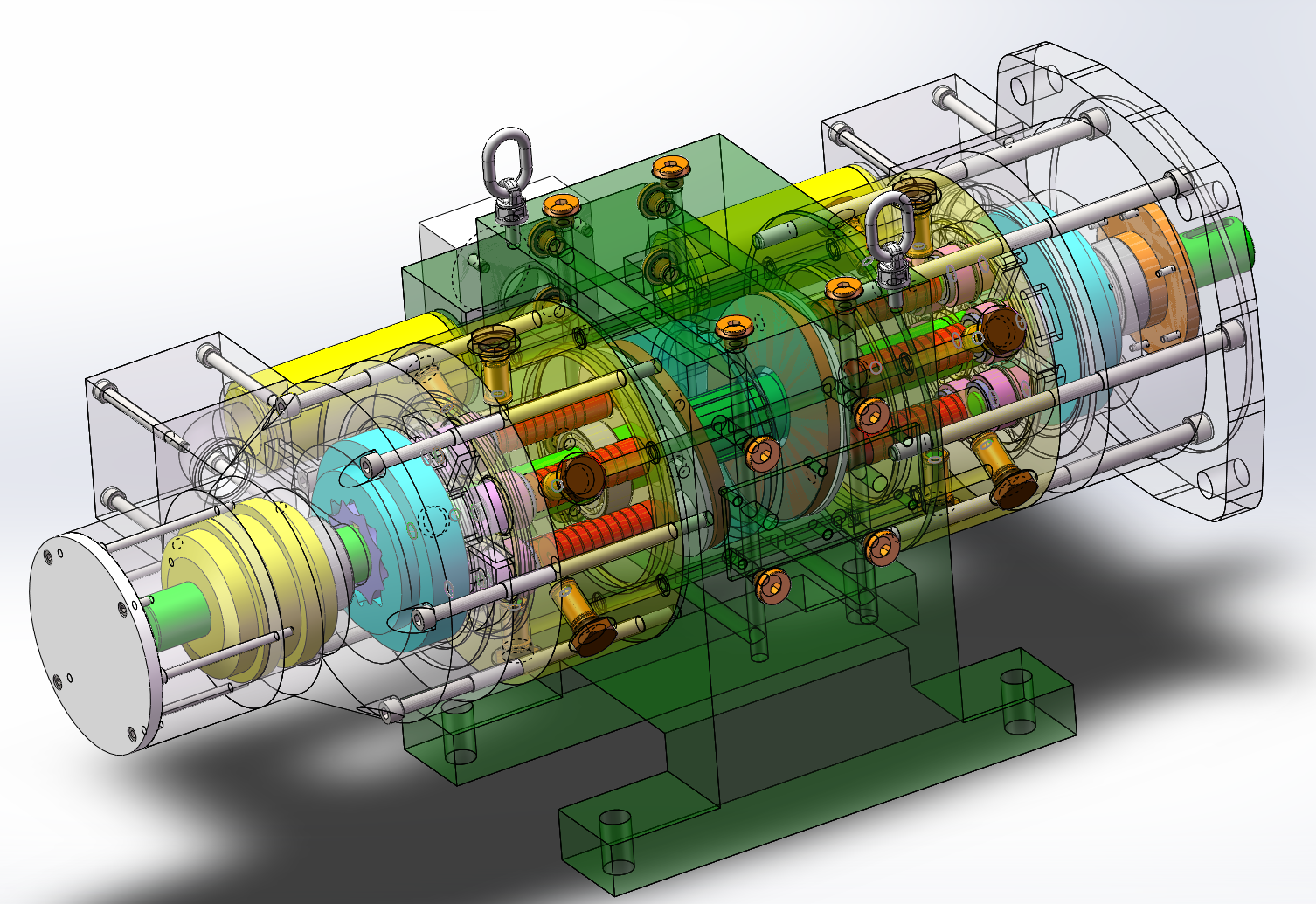

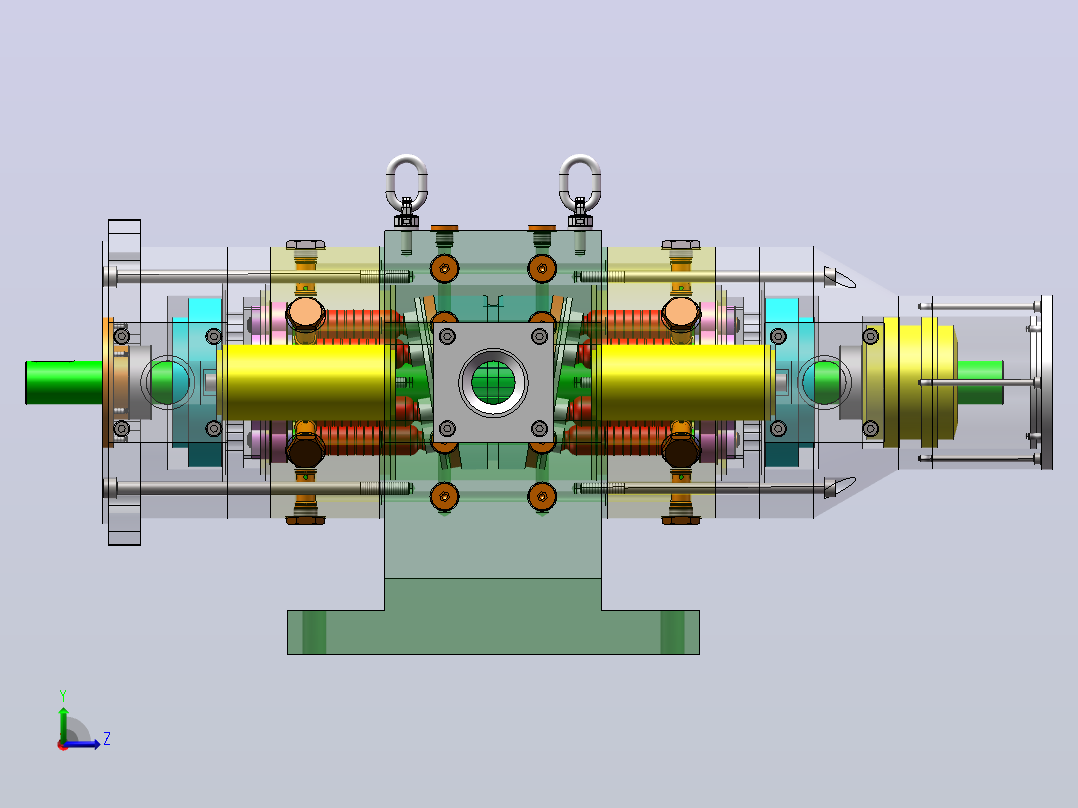

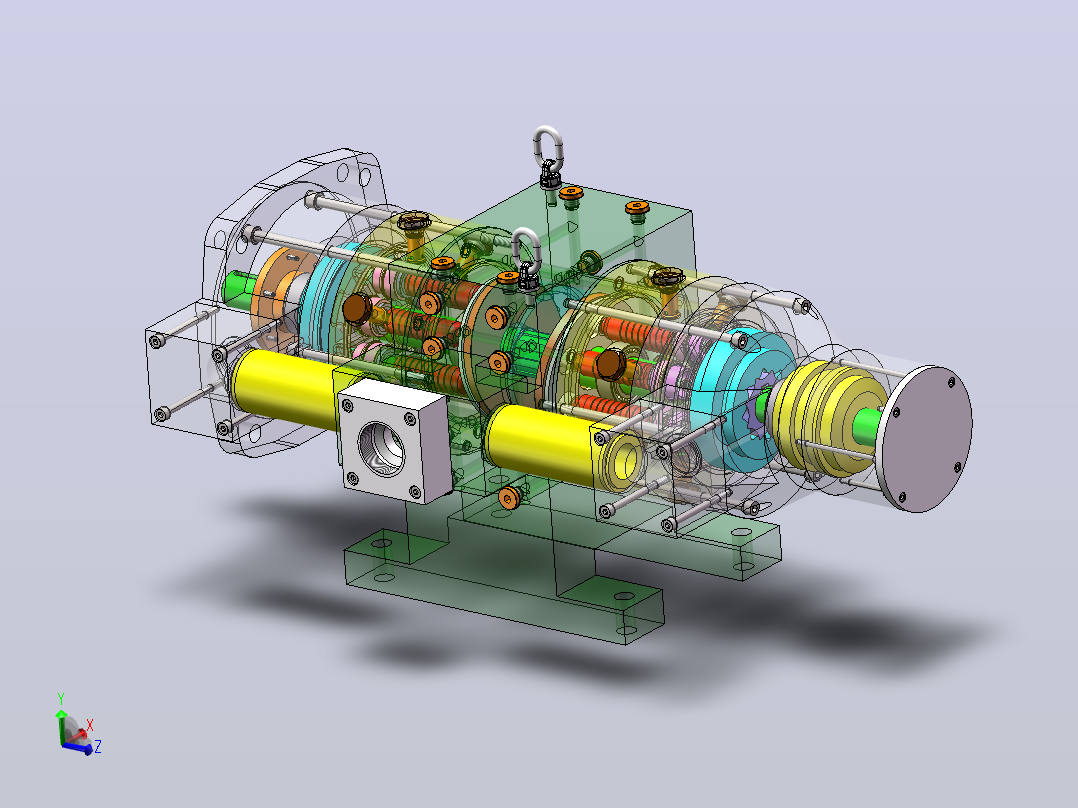

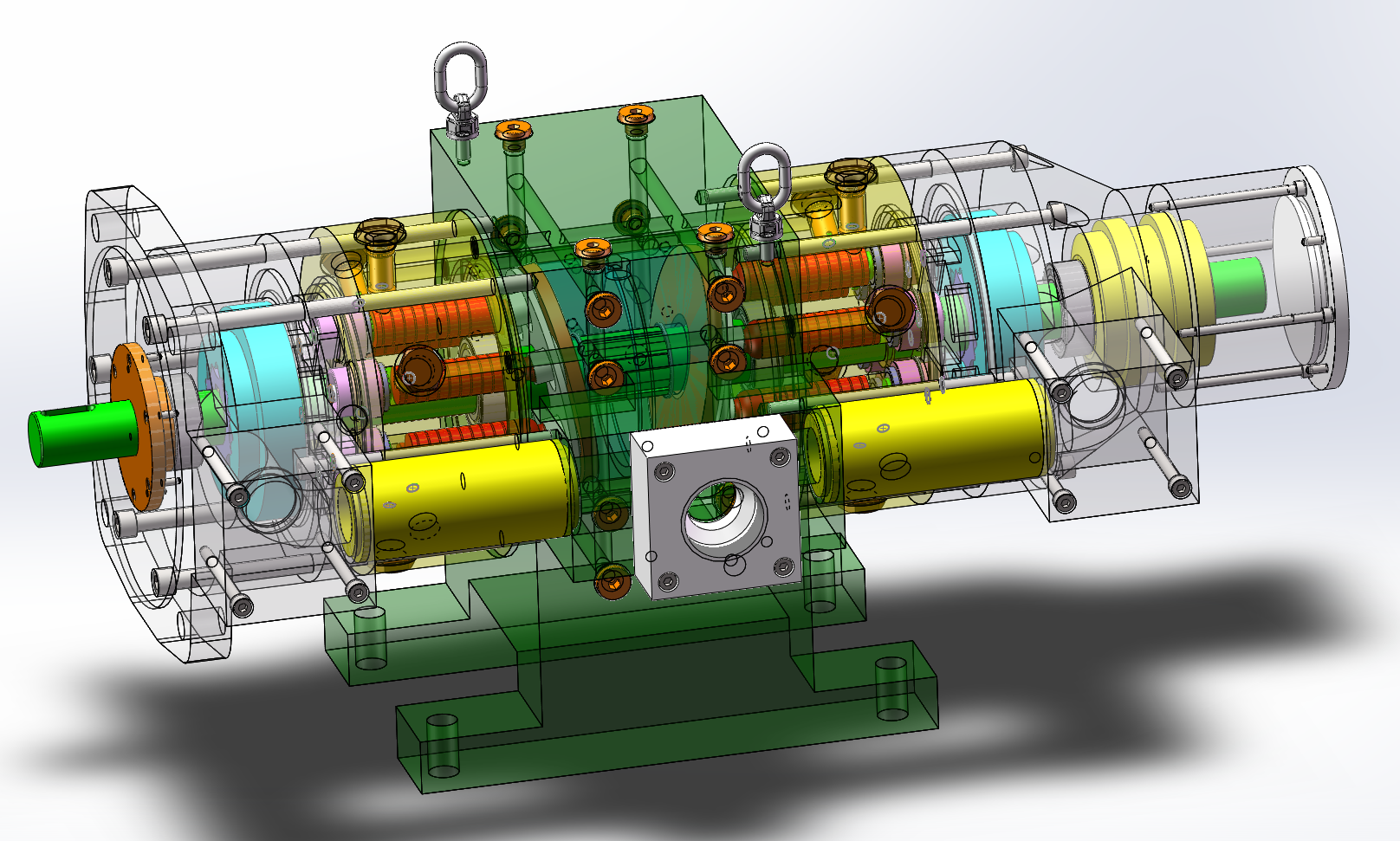

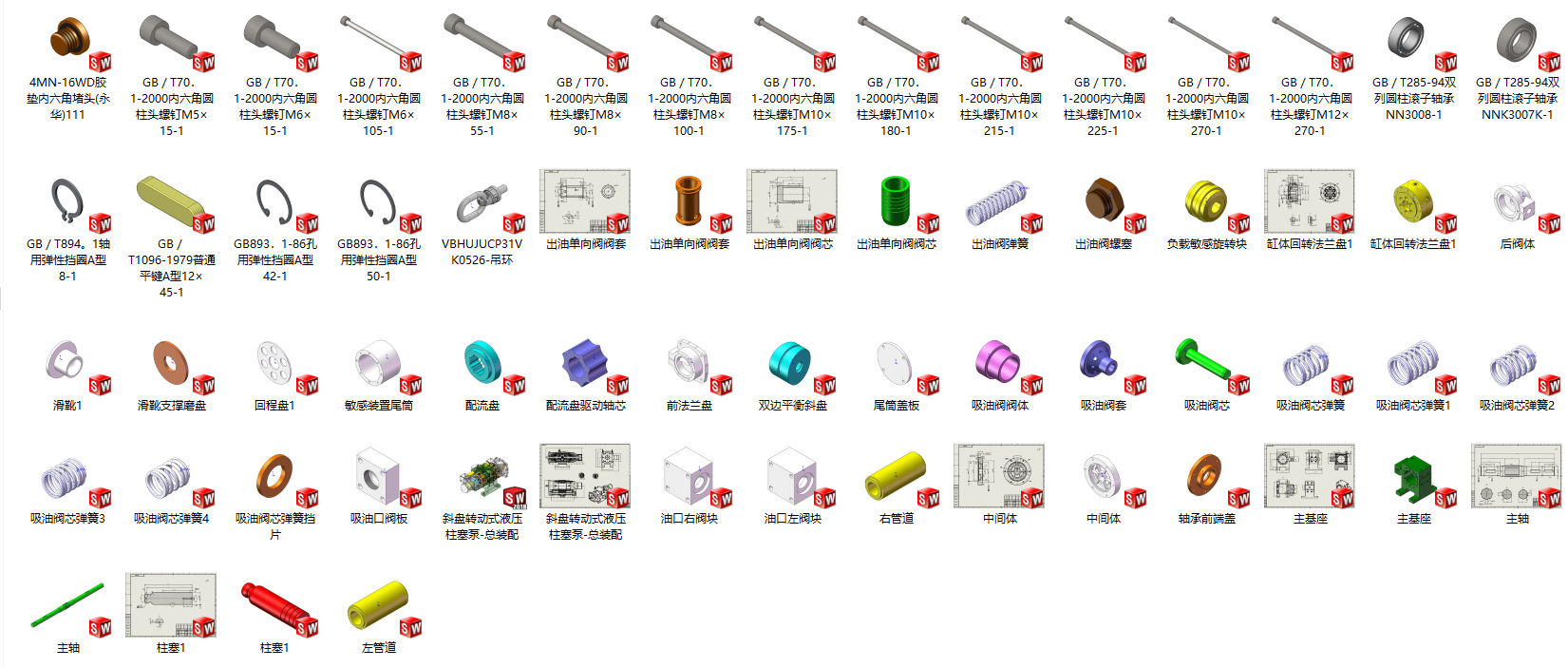

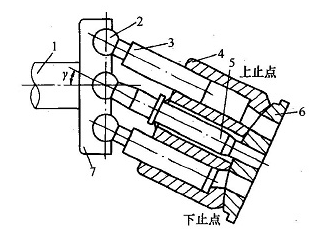

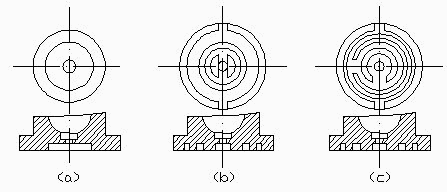

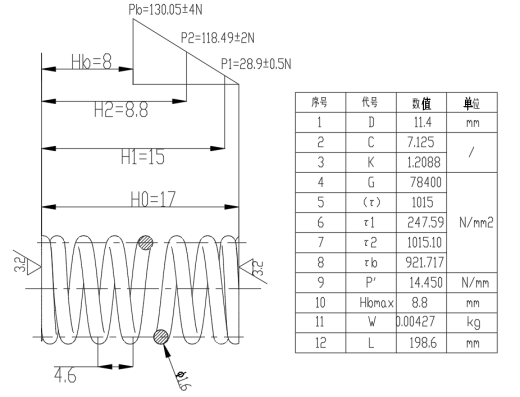

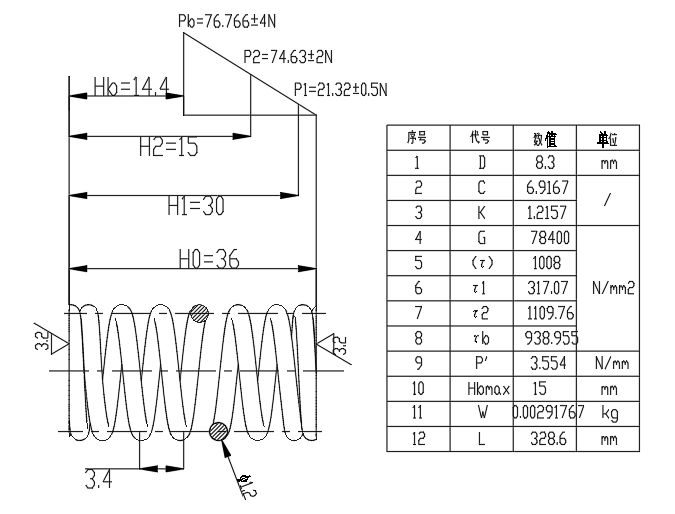

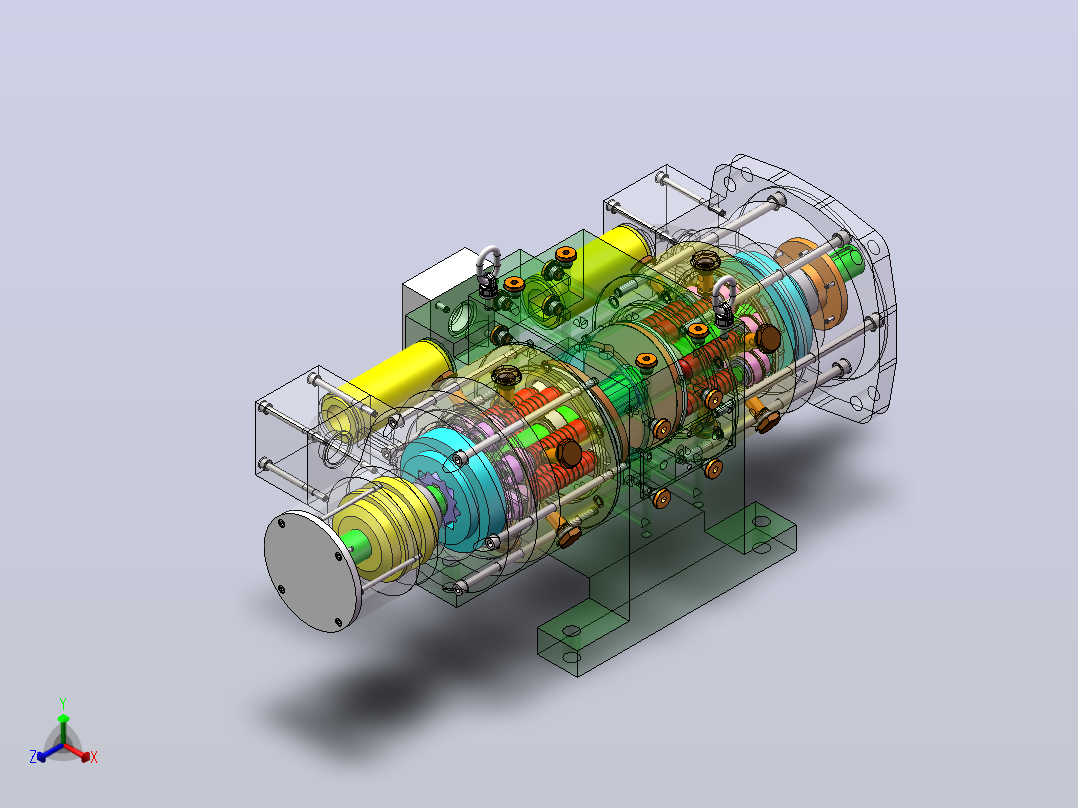

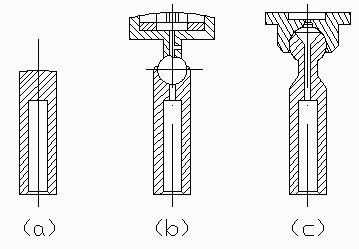

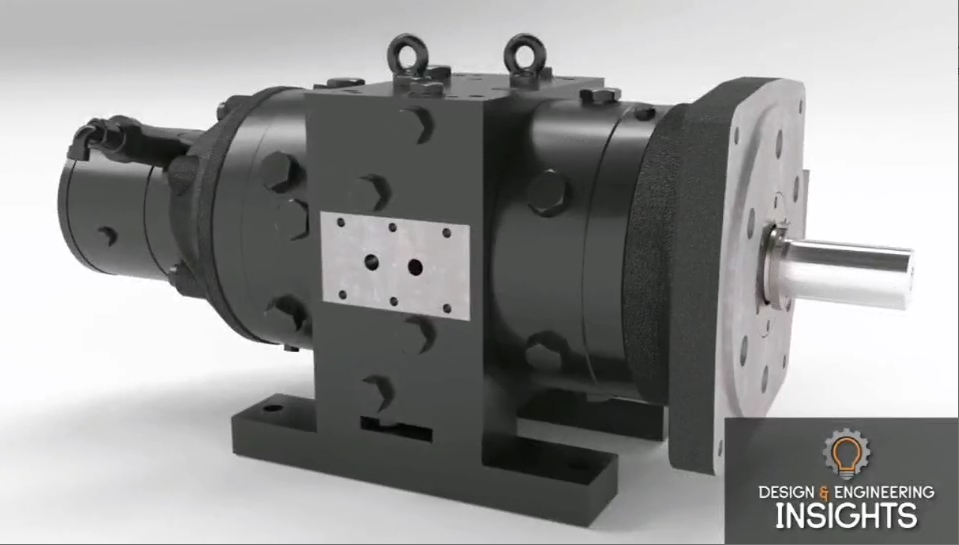

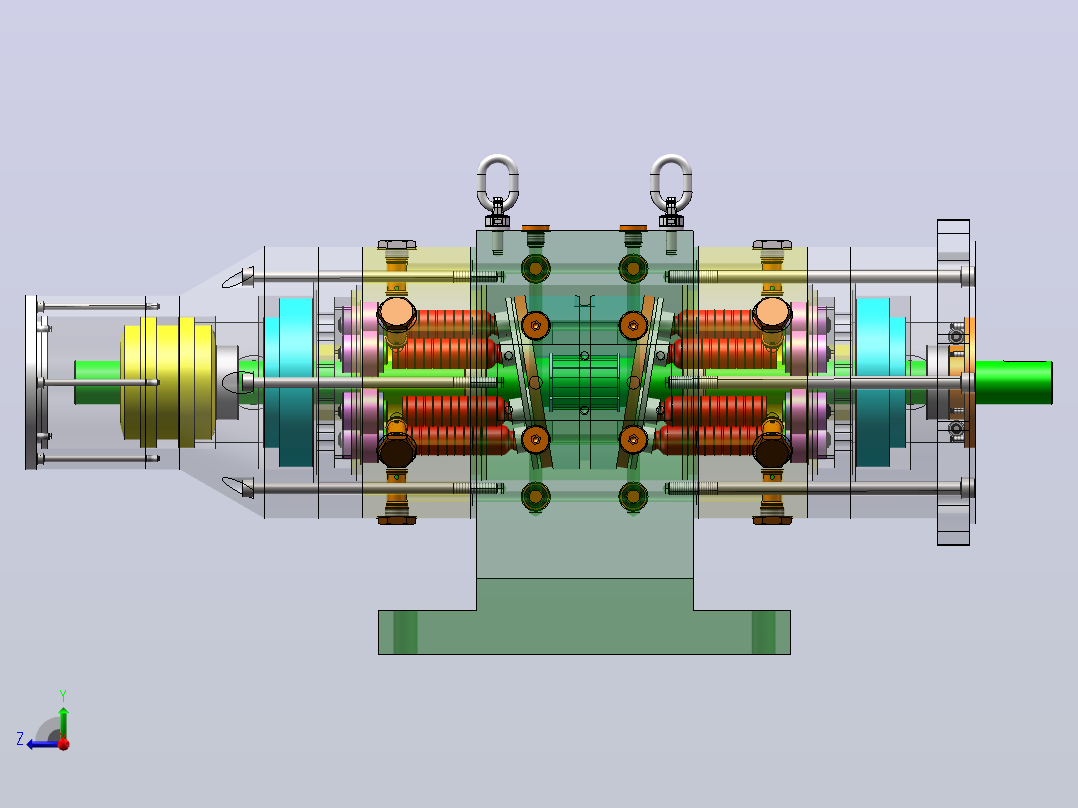

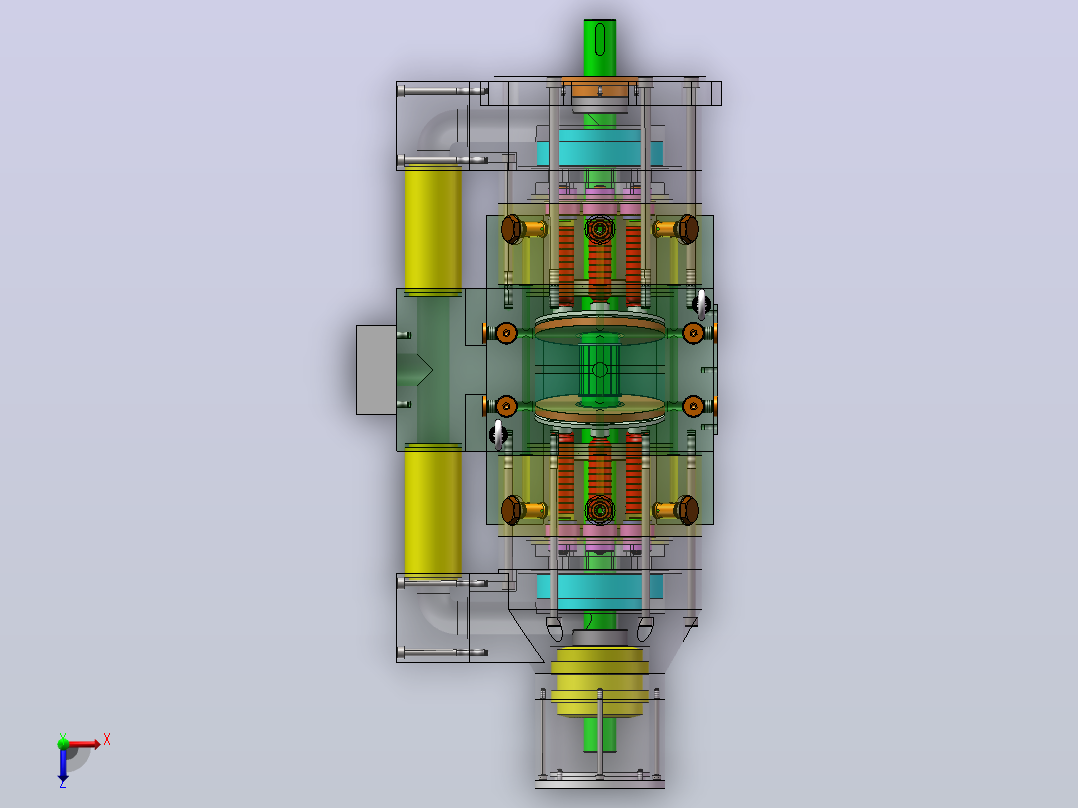

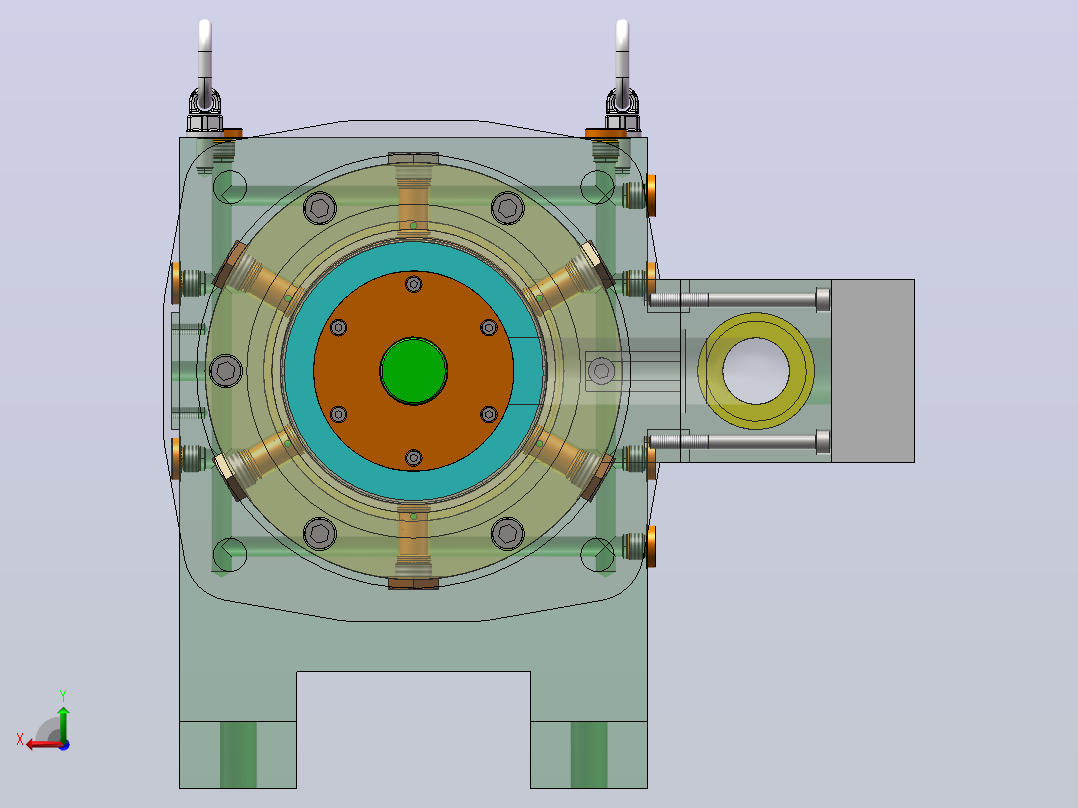

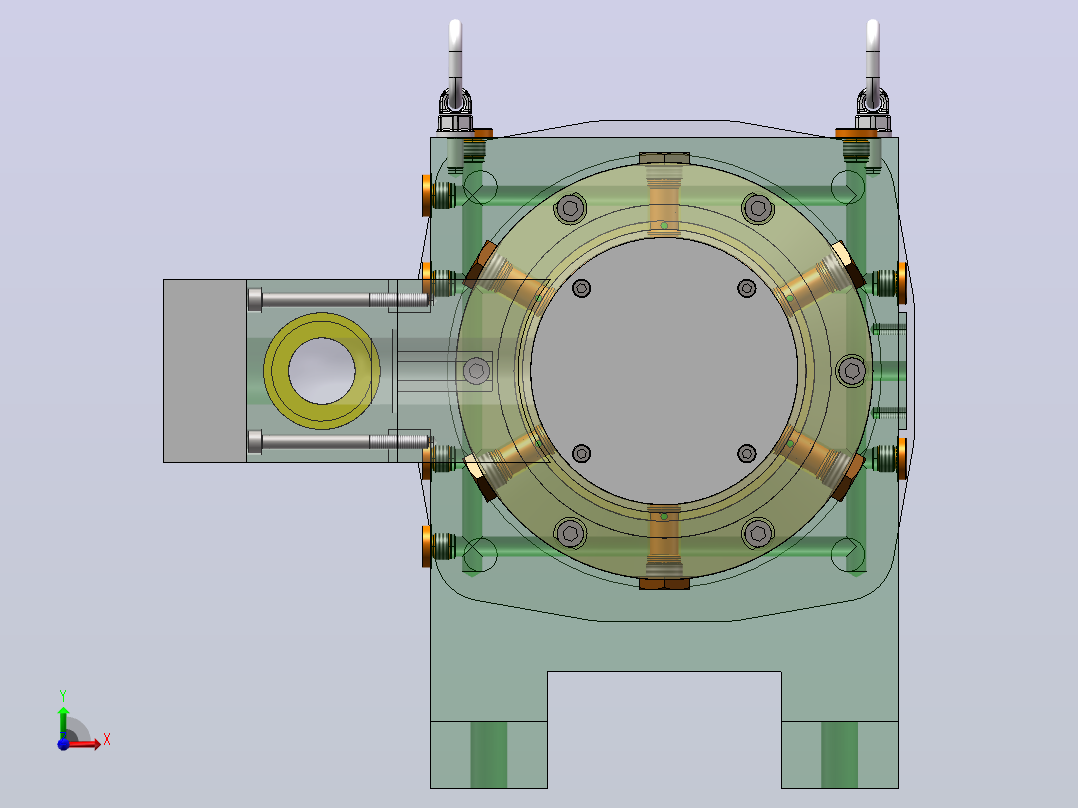

斜盘转动式液压柱塞泵设计（SW+CAD+说明书）AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：斜盘转动式液压柱塞泵设计（SW+CAD+说明书），属于机械设备，通用设备分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10491905
模型大小：40.45M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-06-06

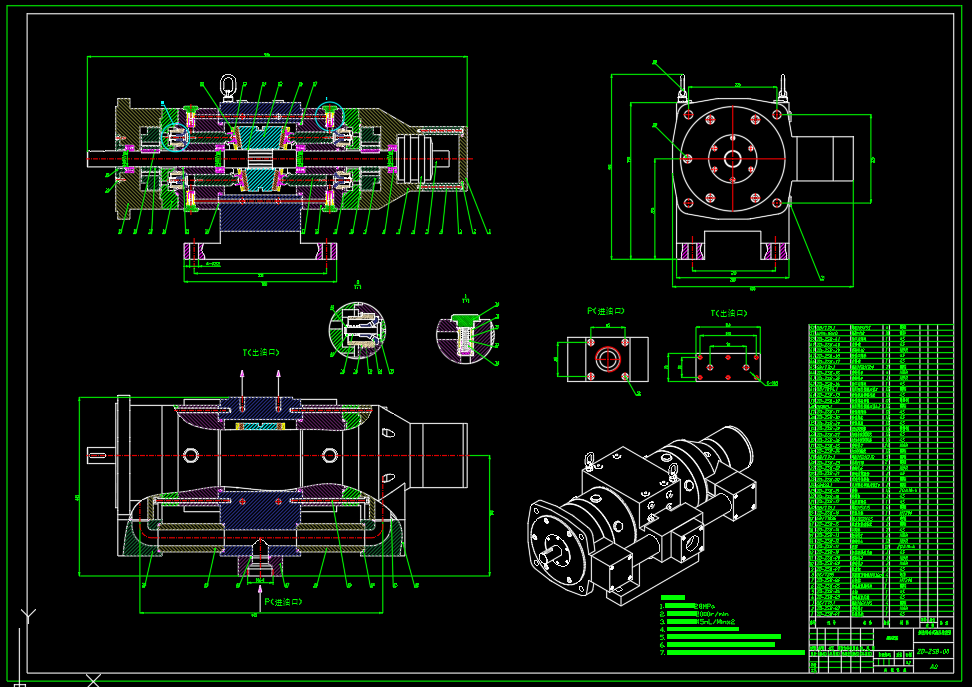

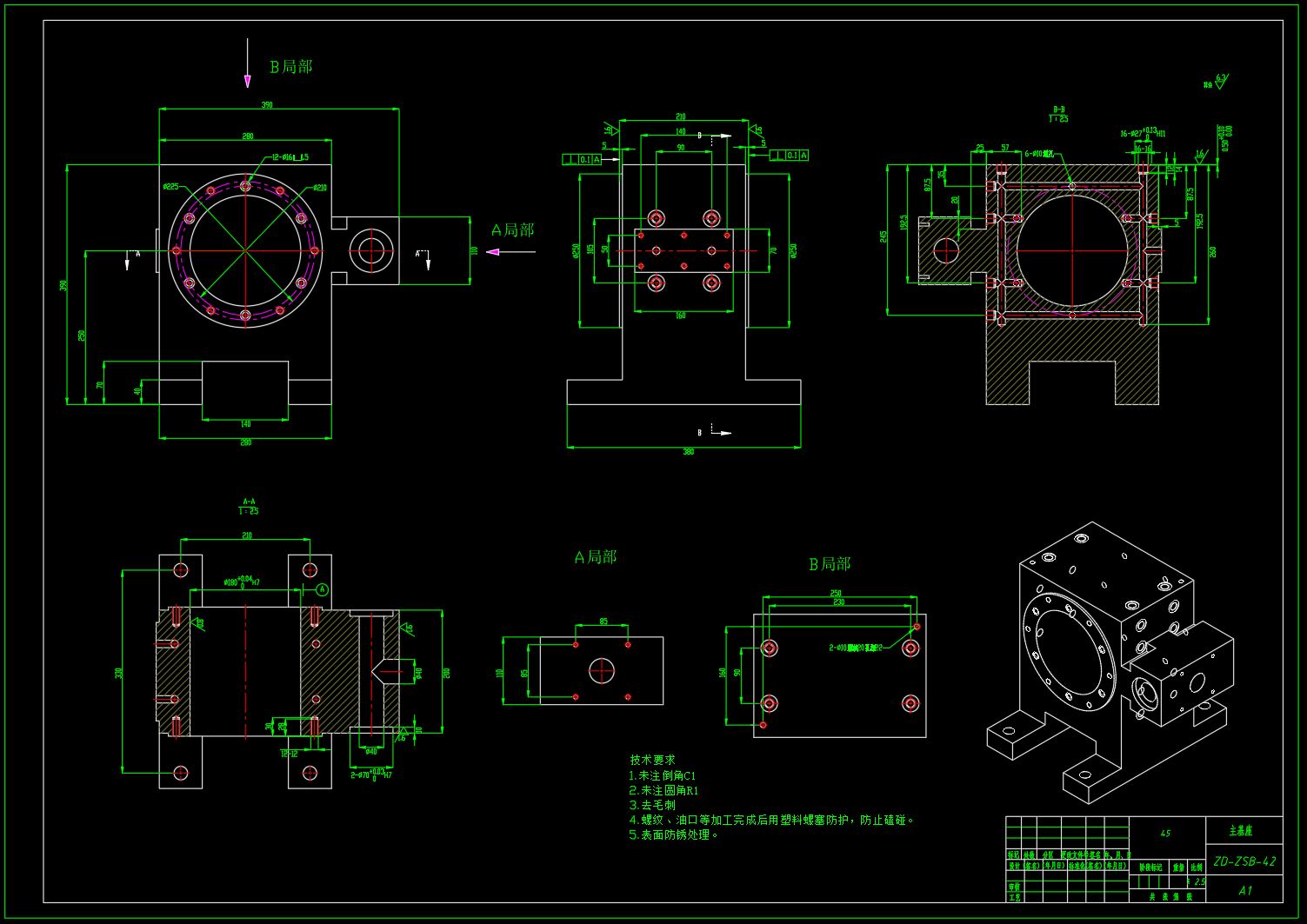

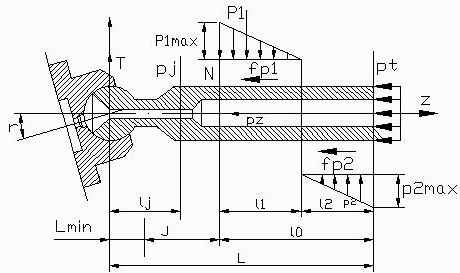

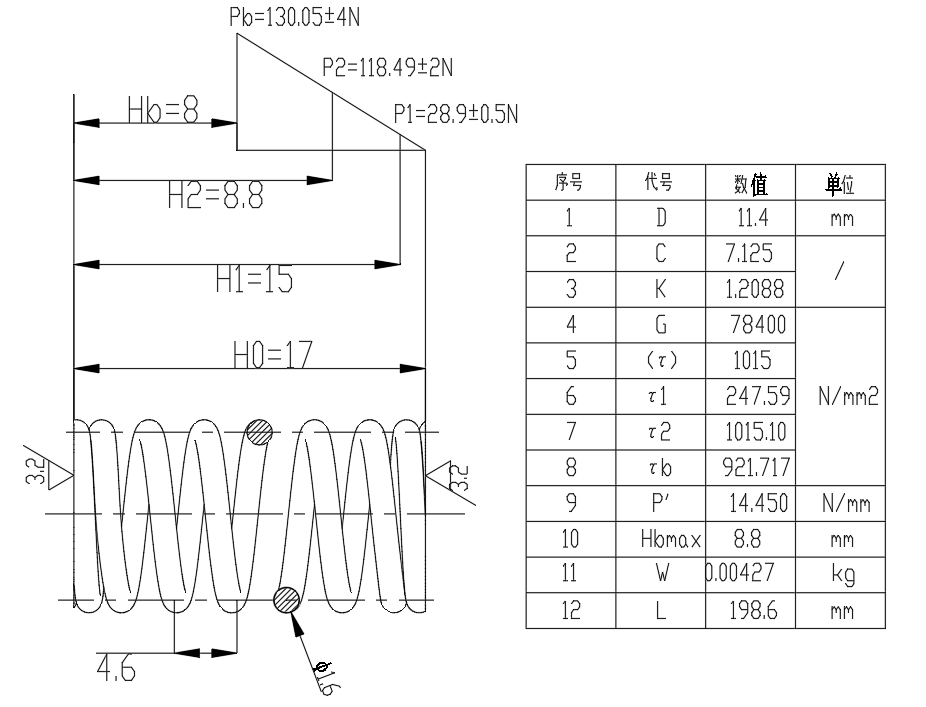

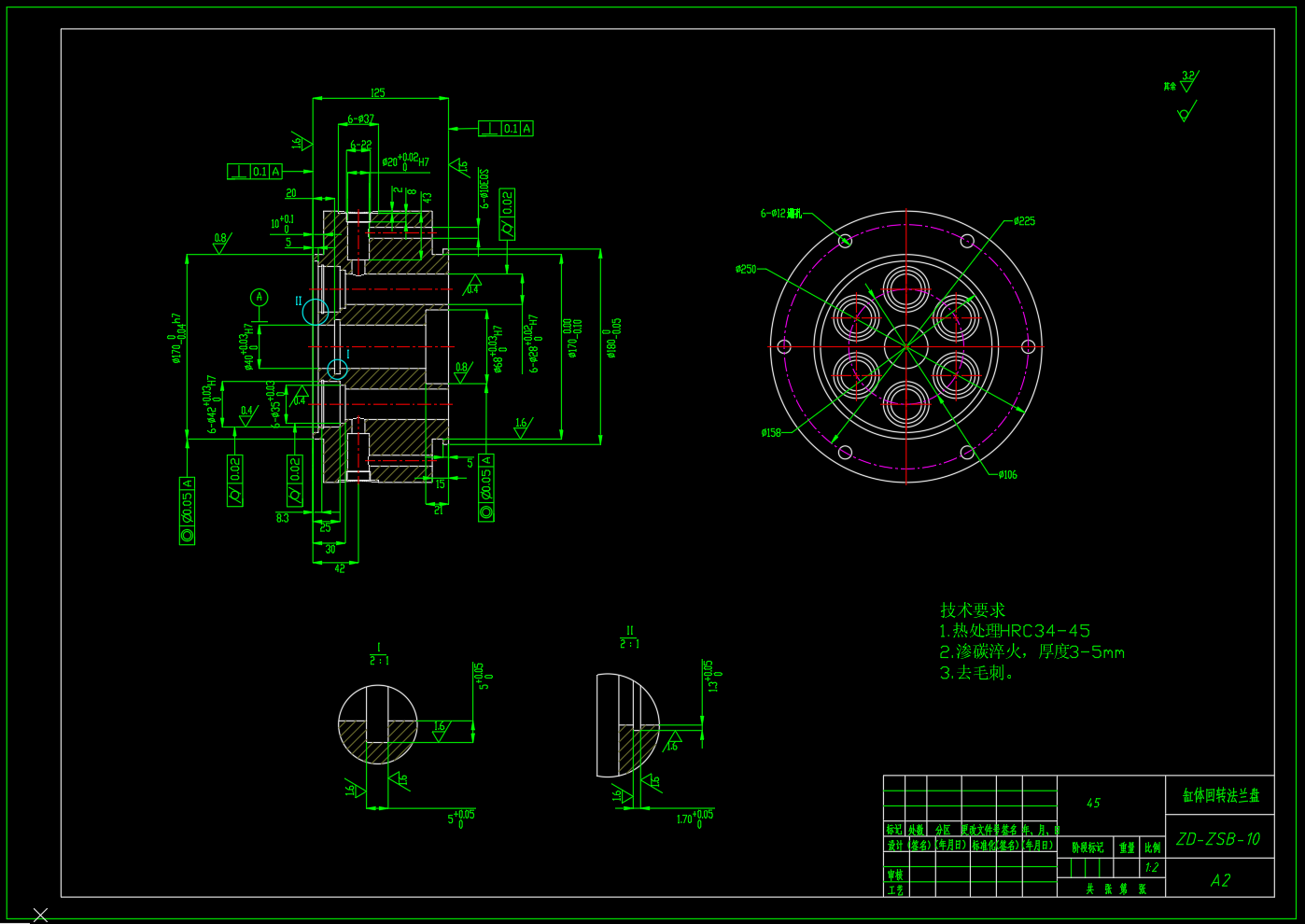

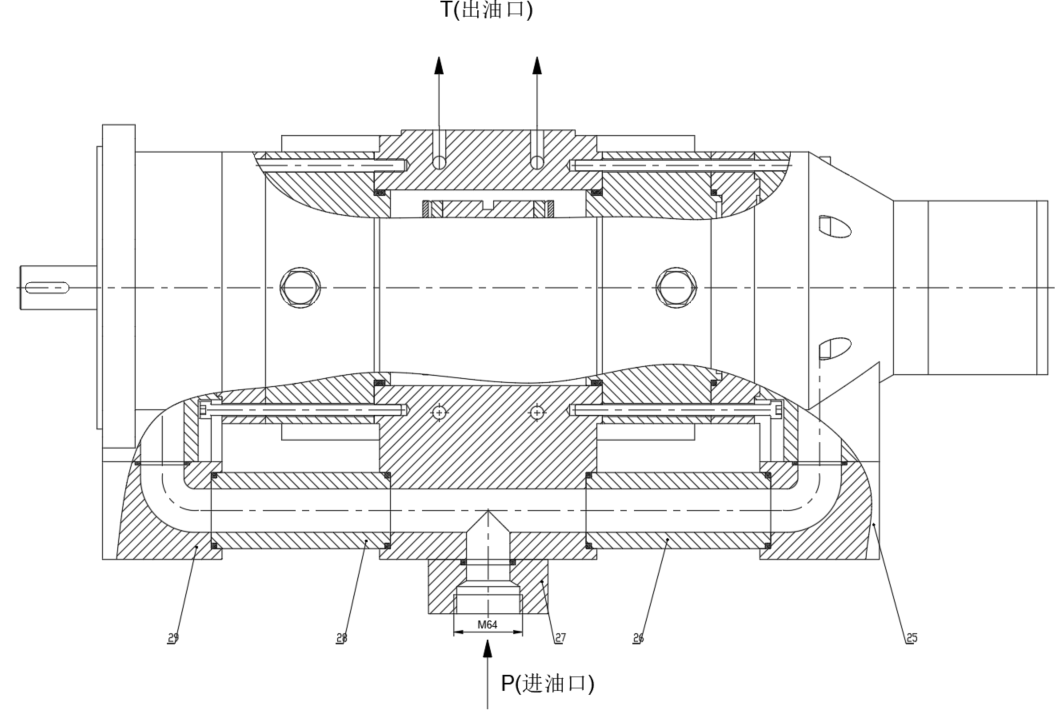

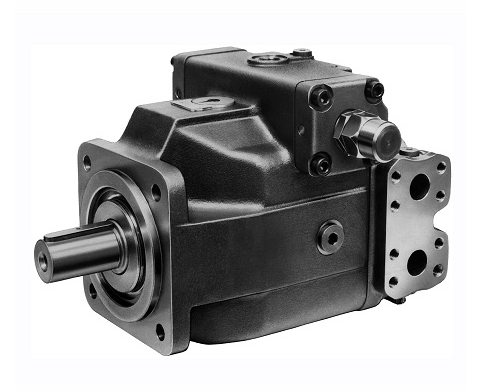

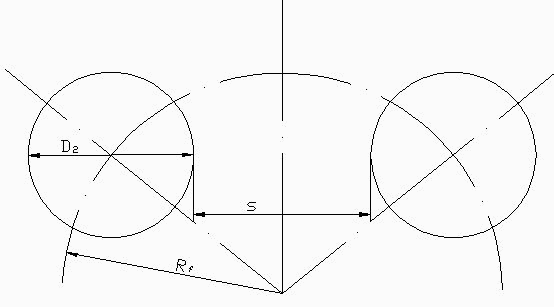

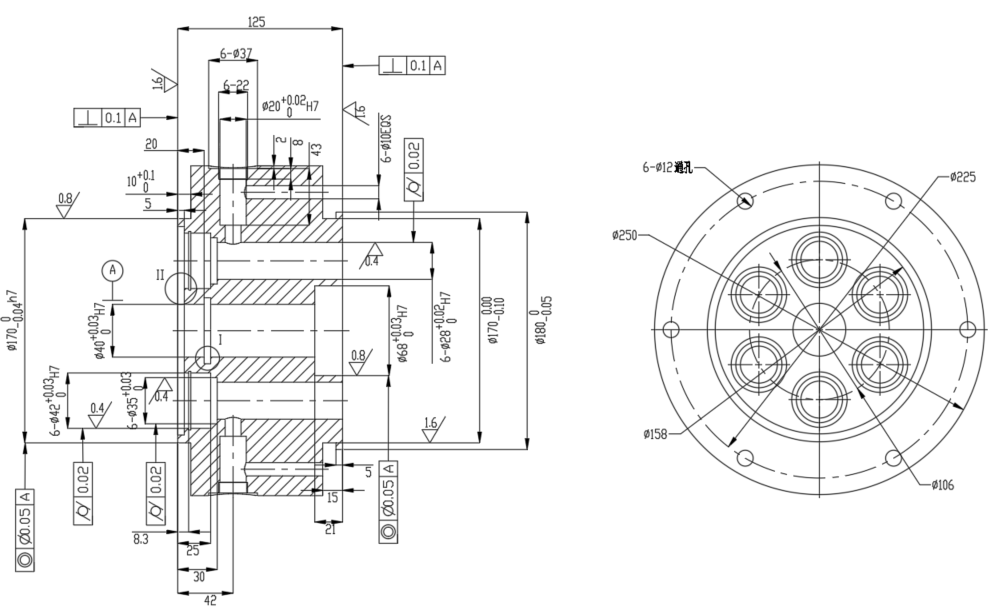

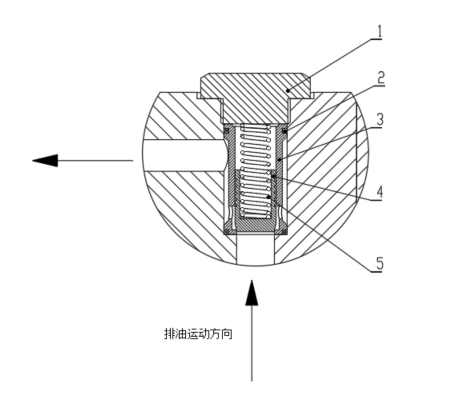

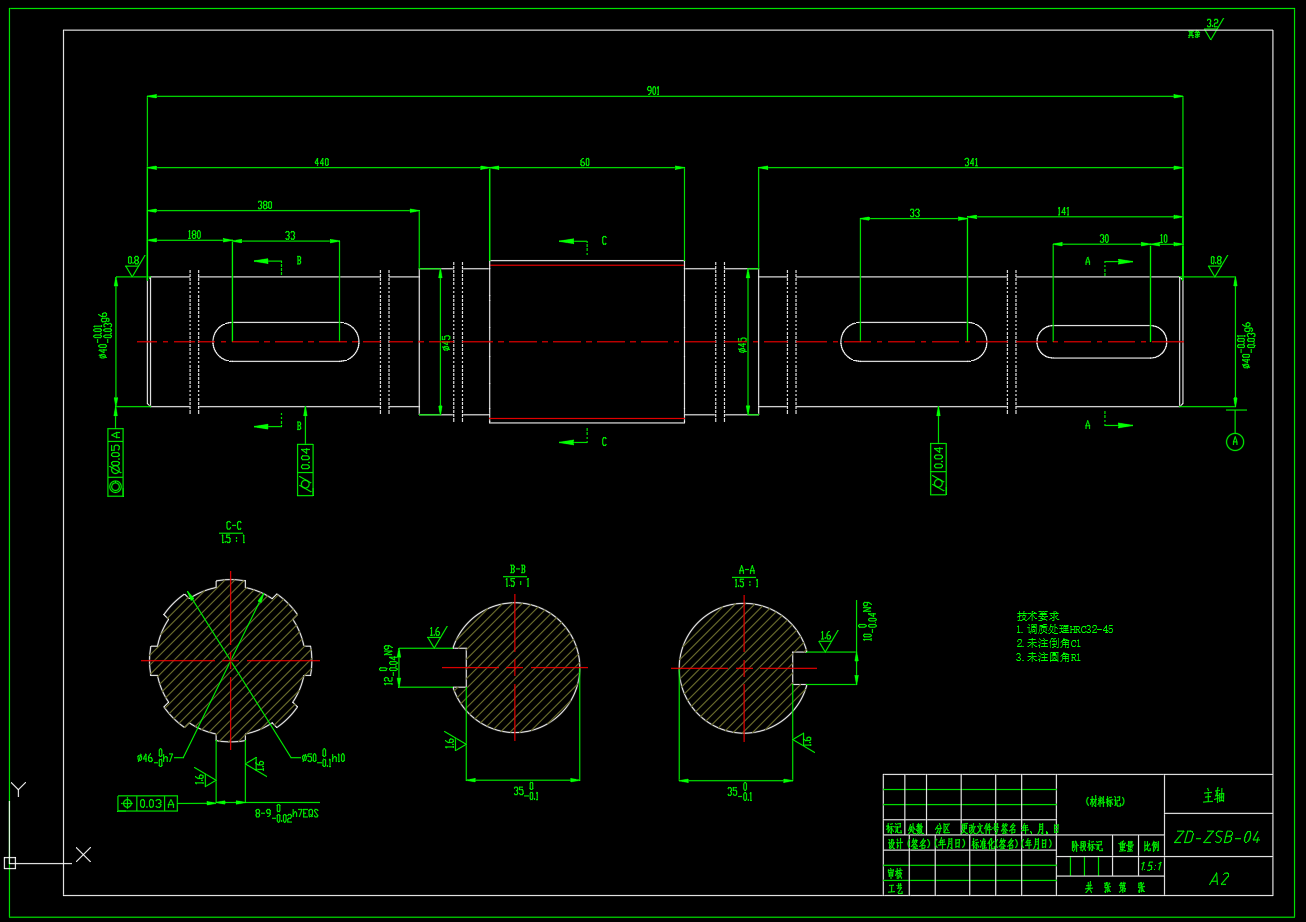

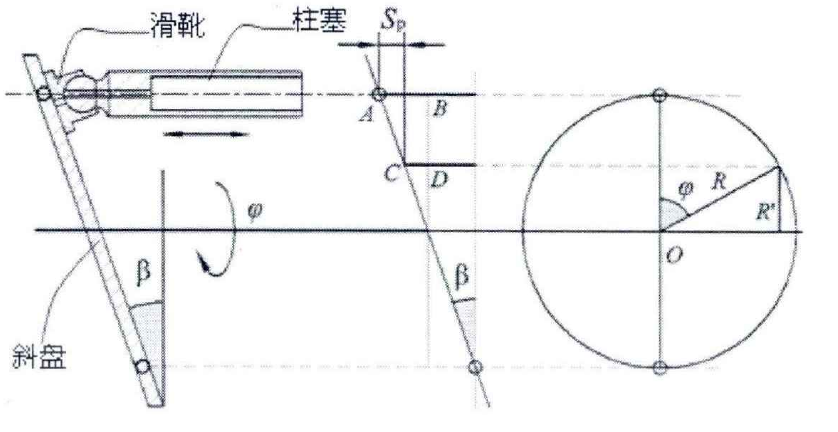

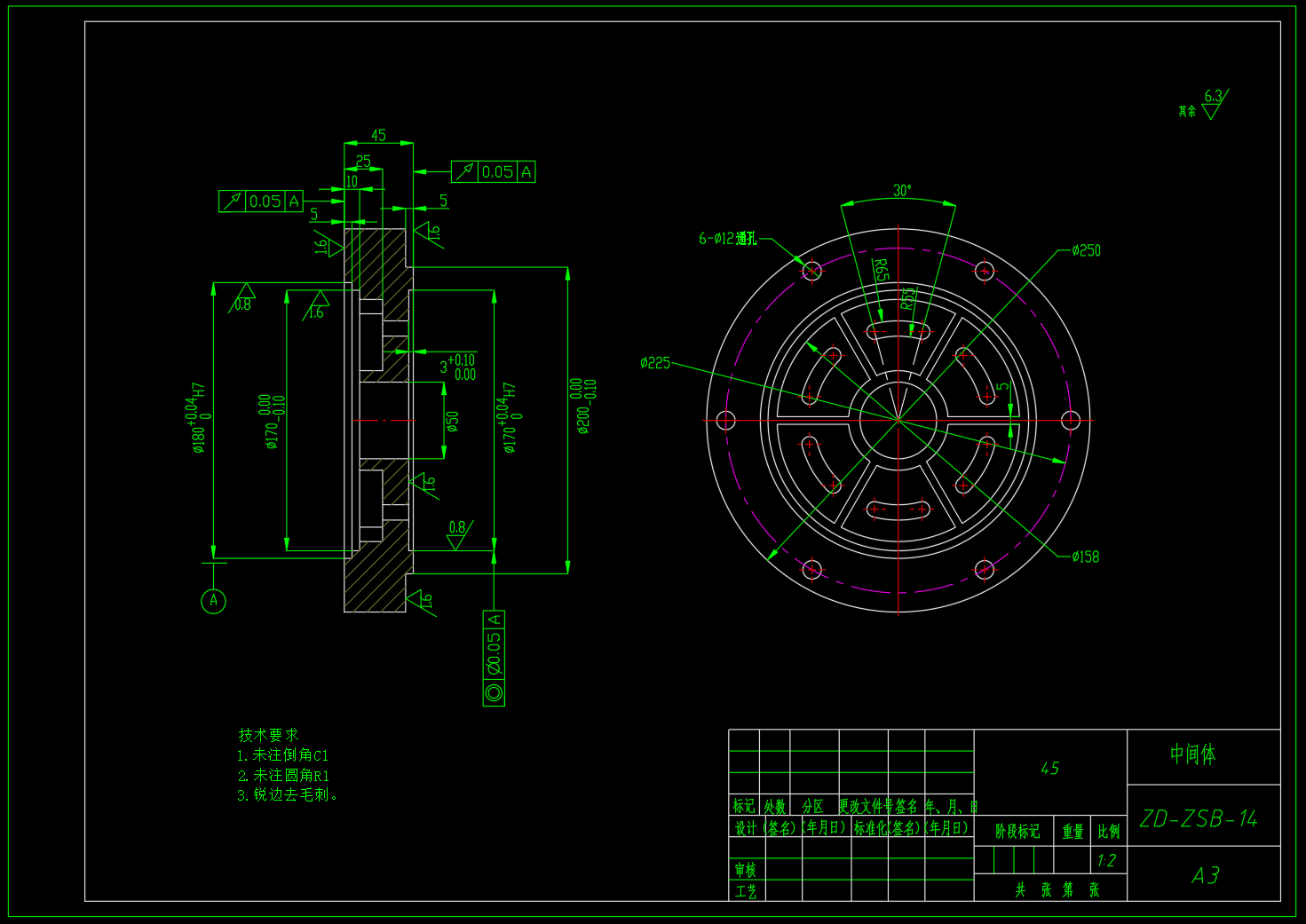

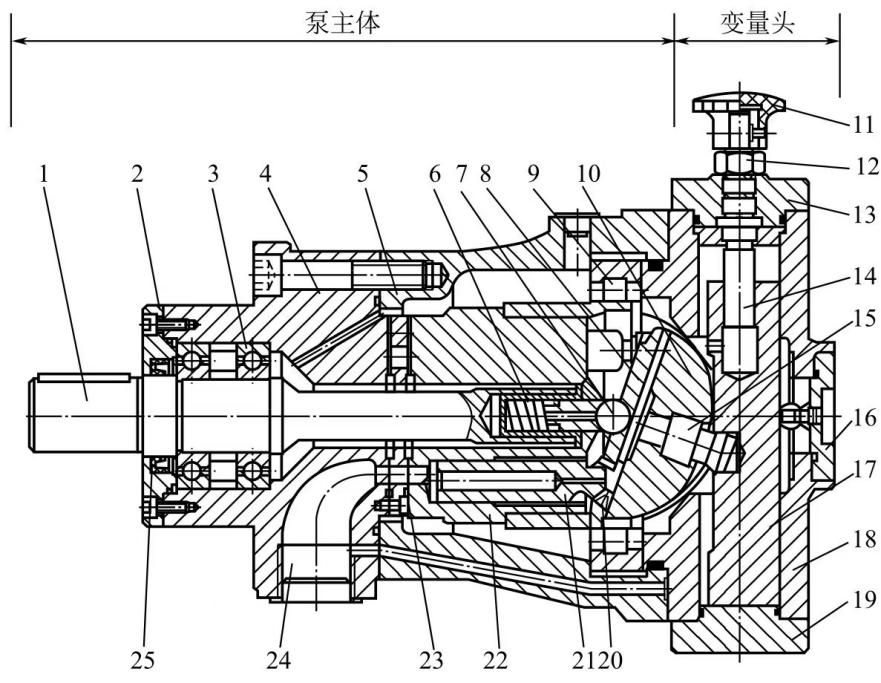

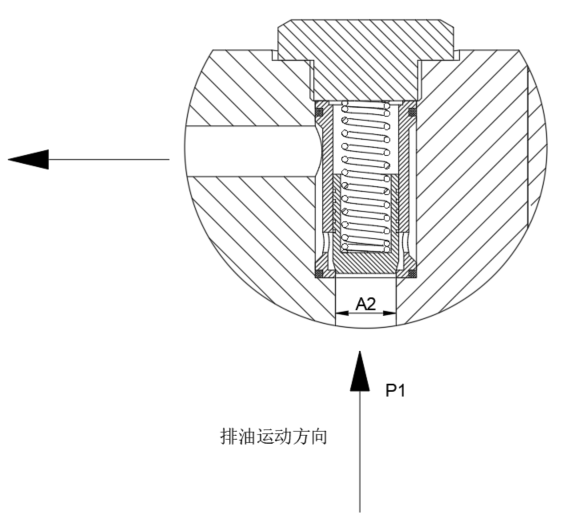

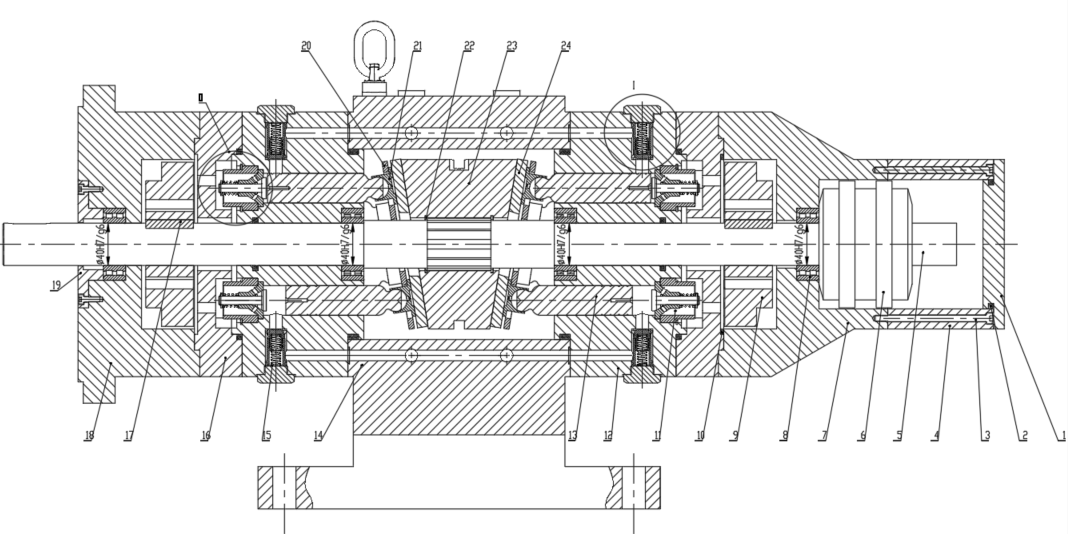

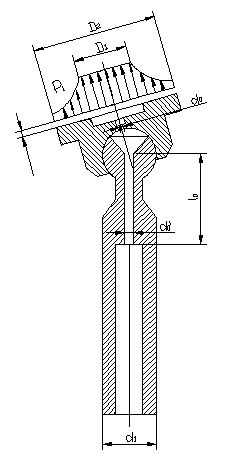

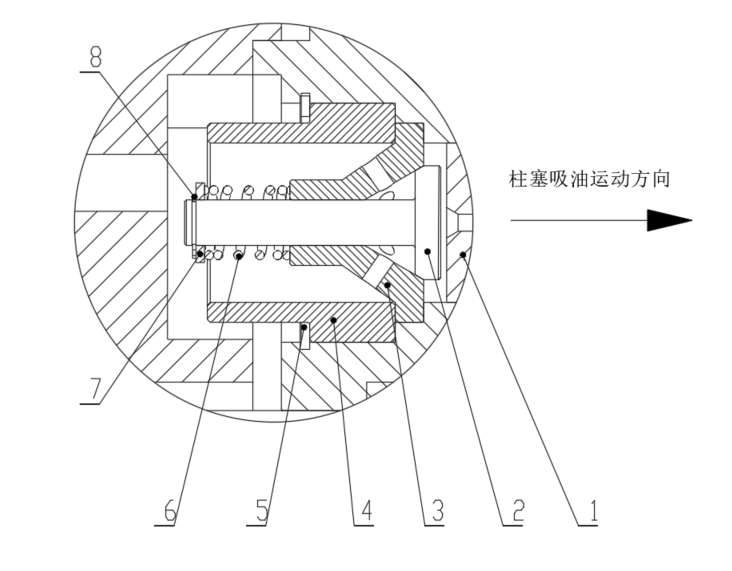

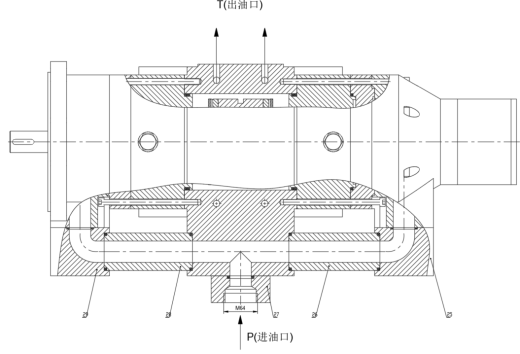

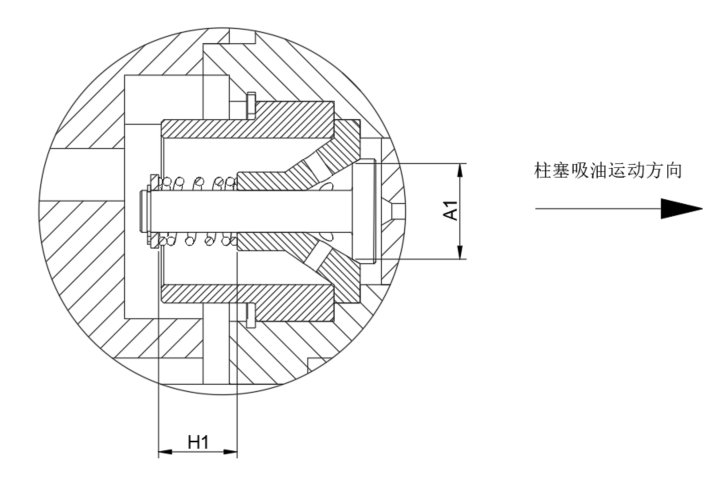

图纸介绍：
