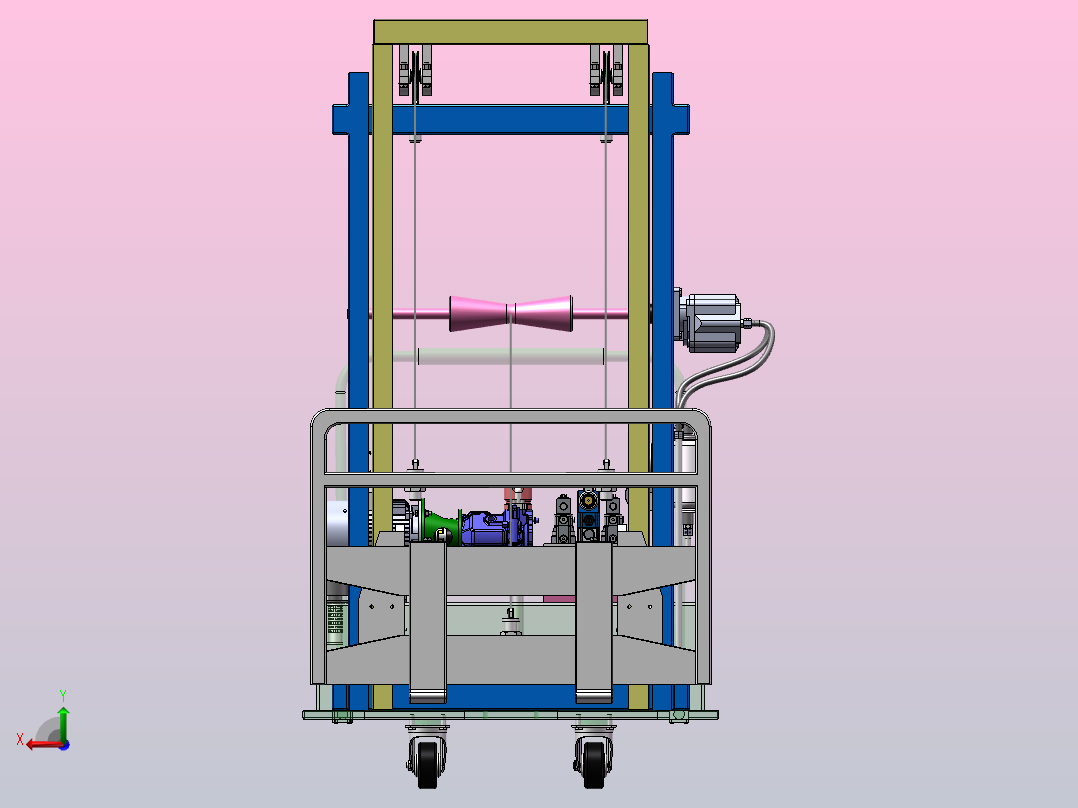

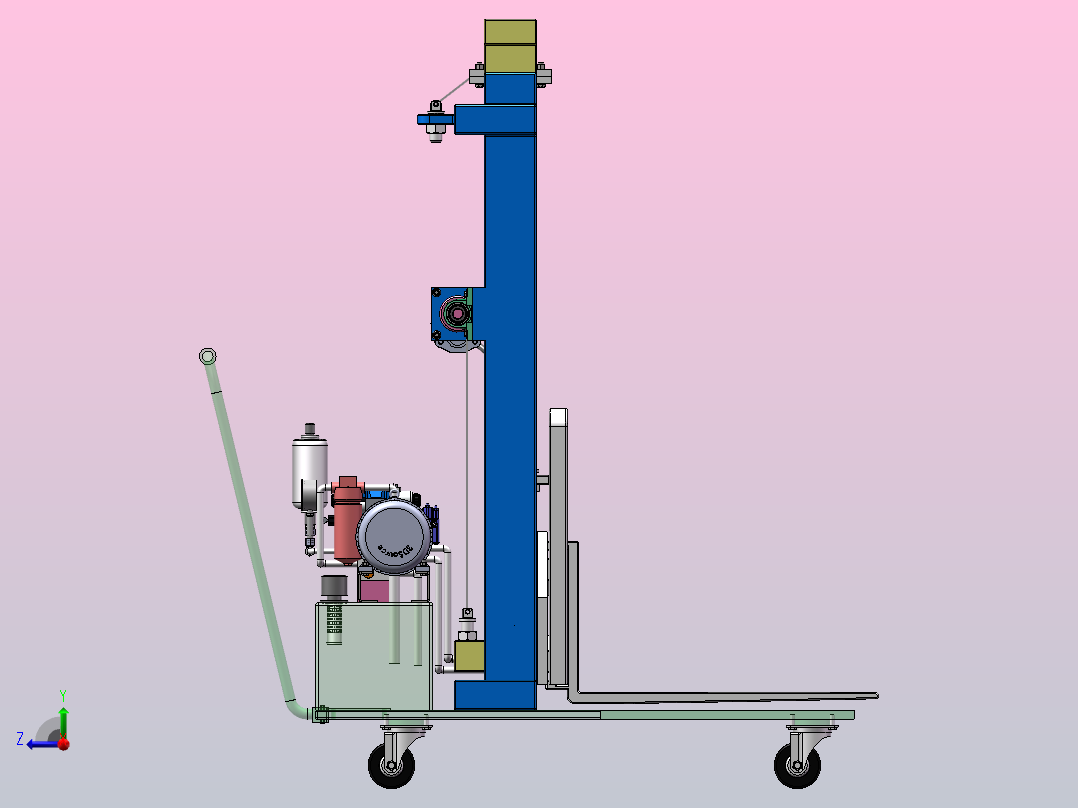

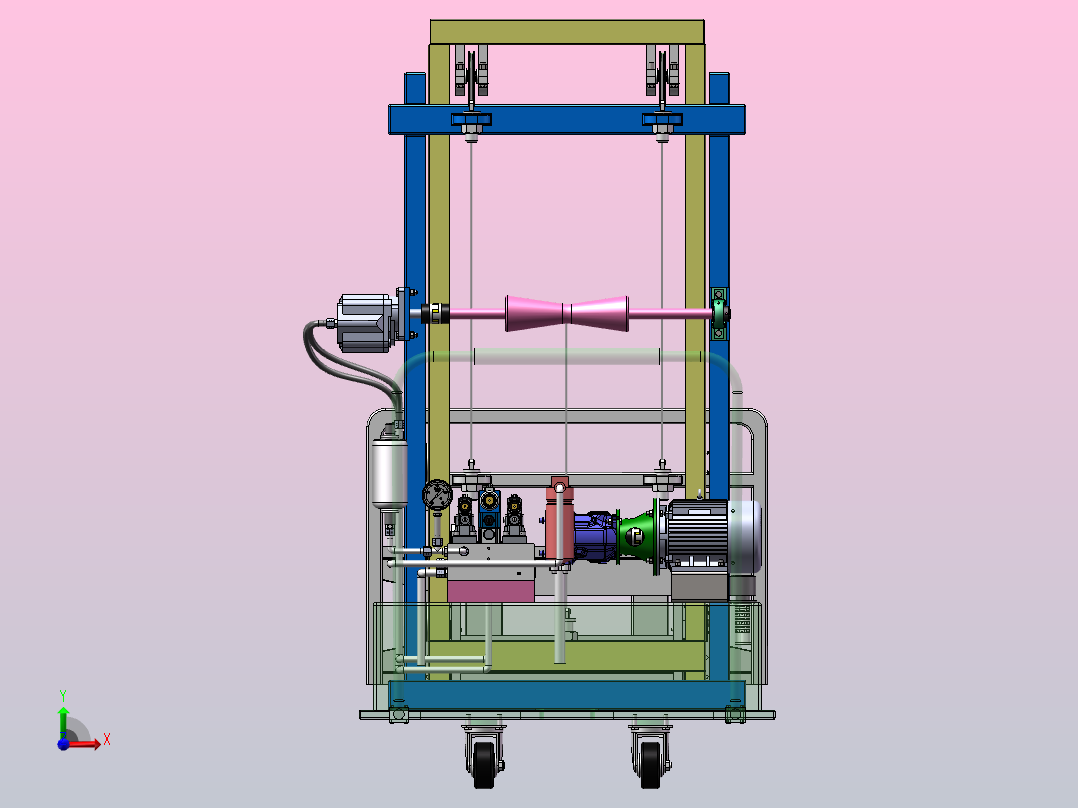

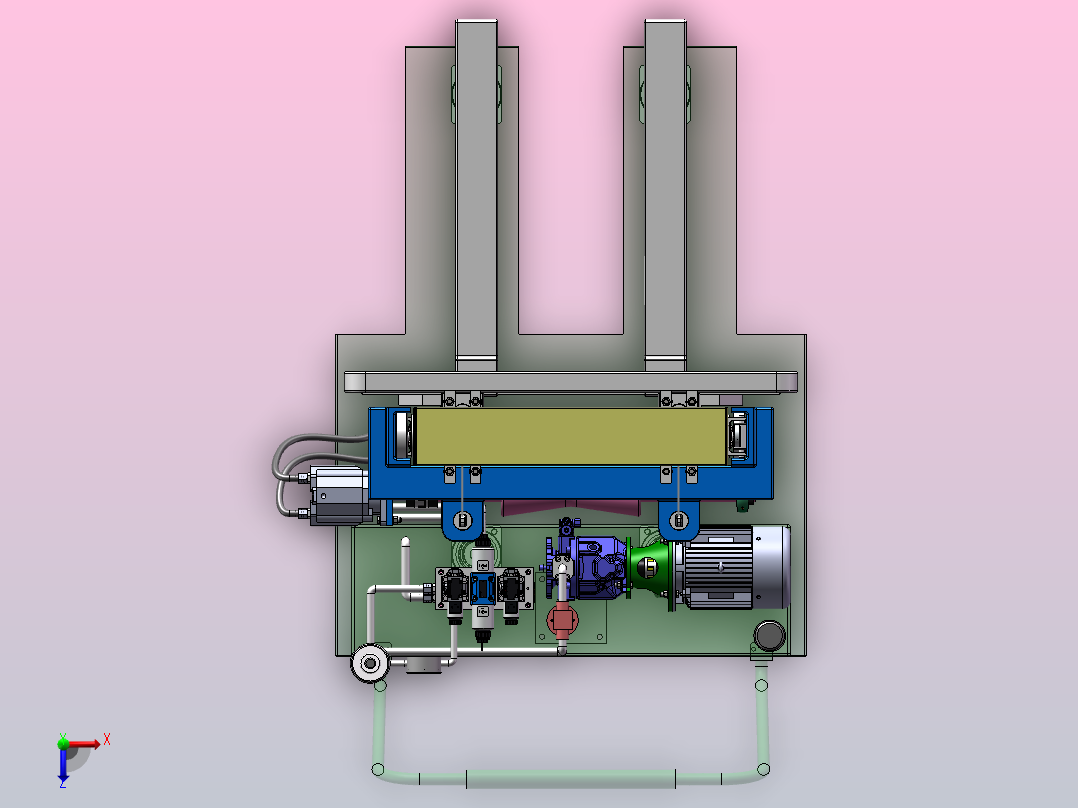

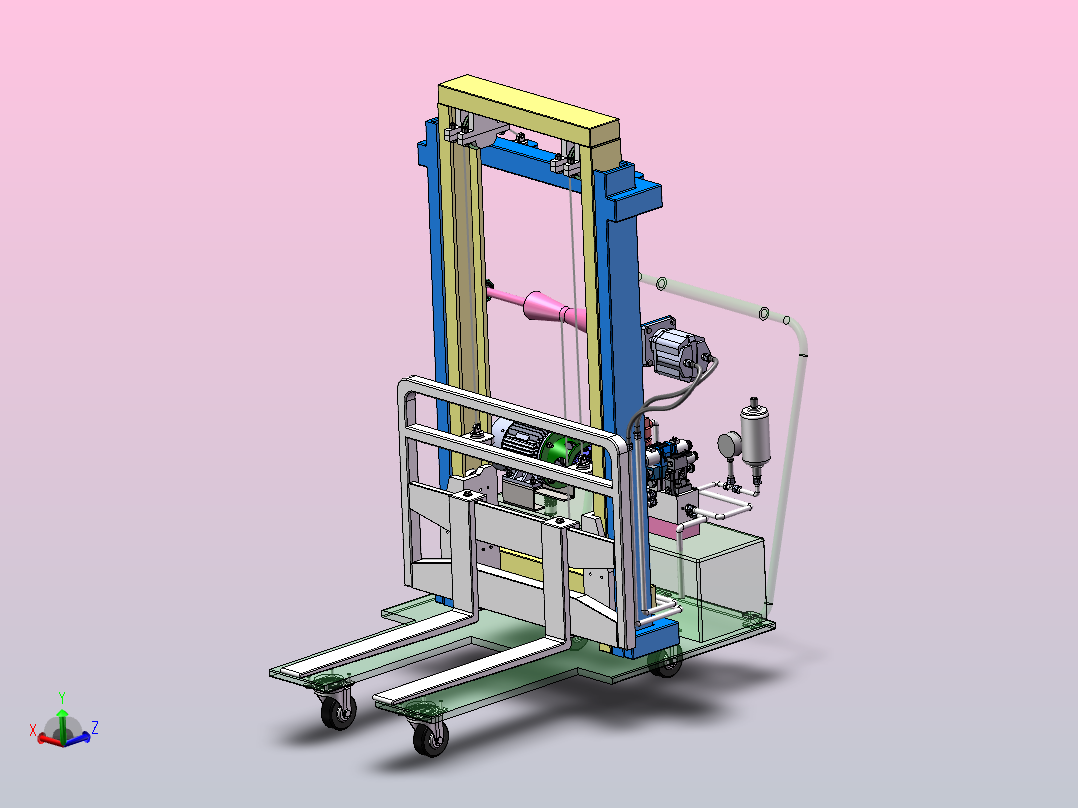

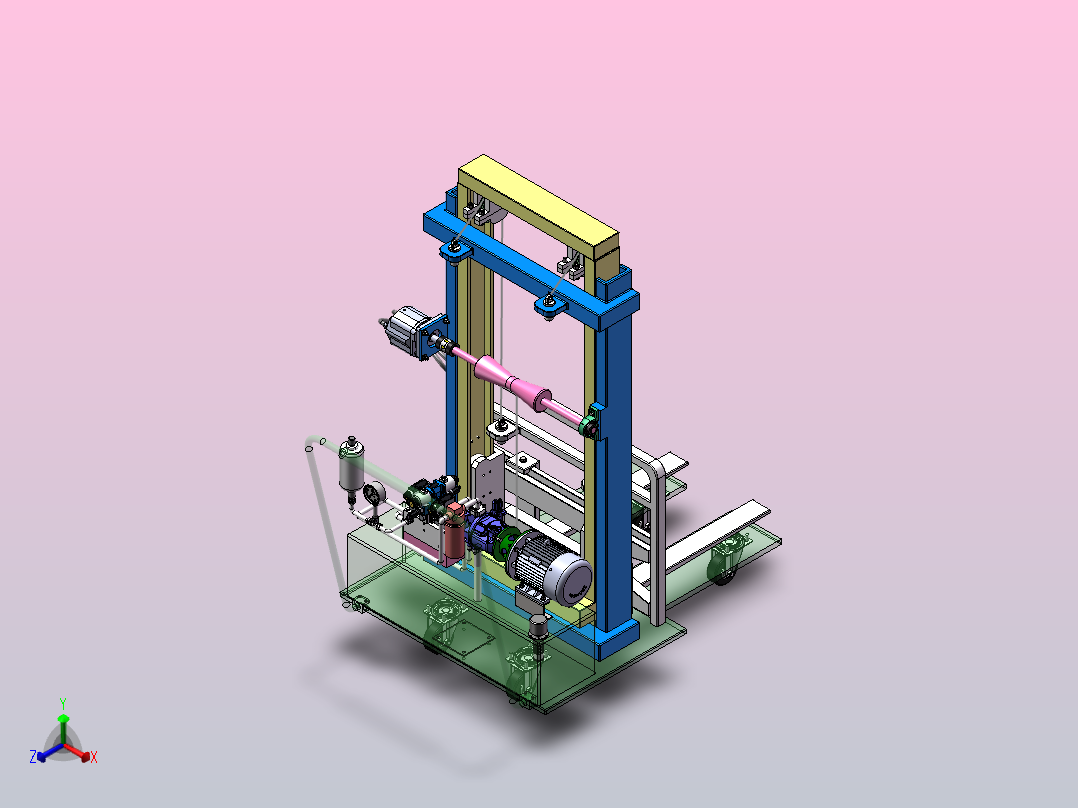

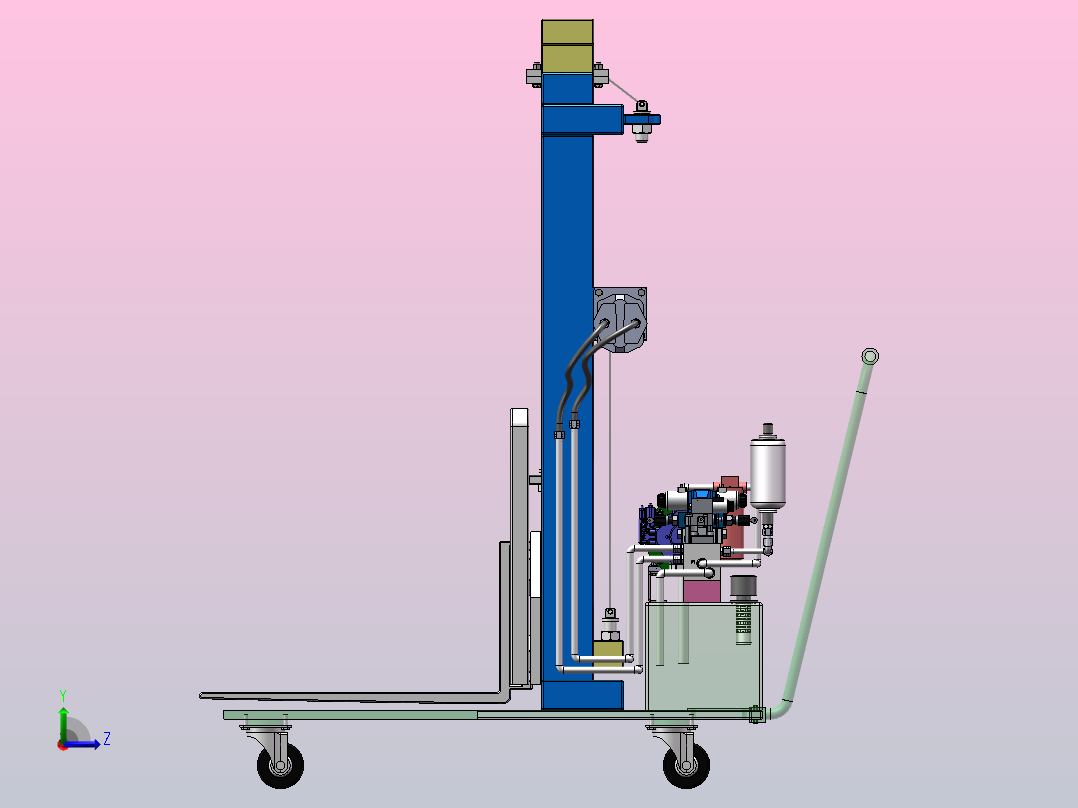

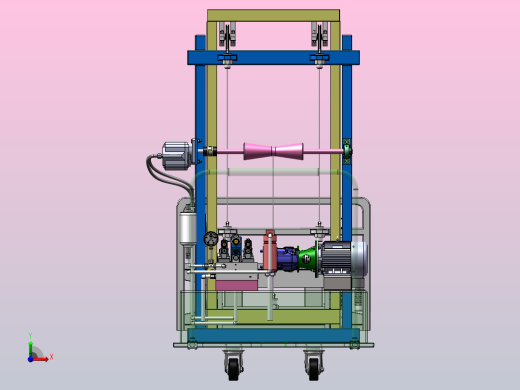

便携式液压手推叉车设计（SW+CAD+说明书）AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：便携式液压手推叉车设计（SW+CAD+说明书），属于设备部件，液压气动元件分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10449053
模型大小：92.57M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-05-06
图纸介绍：
下载模型
文件列表
1. A3-1 SJT-07 挡油板1.SLDPRT
65.9 KB
2. A3-10 SJT-21 支撑板.SLDPRT
55.8 KB
3. A3-11 SJT-22 挡货框架.SLDPRT
189 KB
4. A3-12 SJT-18 挡货架.SLDPRT
86.1 KB
5. A3-13 SJT-14 侧向滚轮支撑架.SLDPRT
164 KB
6. A3-14 SJT-16 侧向滚轮.SLDPRT
120 KB
7. A3-15 SJT-10 货叉.SLDPRT
149 KB
8. A3-16 SJT-28 连结耳.SLDPRT
64.4 KB
9. A3-2 SJT-09 挡油板2.SLDPRT
63.7 KB
10. A3-3 SJT-05 套筒.SLDPRT
107 KB
11. A3-4 SJT-19 连接板 - 副本.SLDPRT
109 KB
12. A3-4 SJT-19 连接板.SLDPRT
87.7 KB
13. A3-5 SJT-03 轴 - 副本.SLDPRT
98.9 KB
14. A3-5 SJT-03 轴.SLDPRT
104 KB
15. A3-6 SJT-08 纵向滚轮支撑、.SLDPRT
125 KB
16. A3-7 SJT-02 链轮上支撑.SLDPRT
81.6 KB
17. A3-8 SJT-04 链轮下支撑.SLDPRT
90.9 KB
18. A3-9 SJT-16 纵向滚轮.SLDPRT
141 KB
19. GB／T276-94深沟球轴承6305-2Z.SLDPRT
546 KB
20. GB／T41-20001型六角螺母C级M16.SLDPRT
105 KB
21. GB／T41-20001型六角螺母C级M24.SLDPRT
121 KB
22. GB／T5781-2000六角头螺栓全螺纹C级M16×60.SLDPRT
150 KB
23. GB／T5781-2000六角头螺栓全螺纹C级M24×80.SLDPRT
200 KB
24. GB／T5783-2000六角头螺栓全螺纹M10×45.SLDPRT
153 KB
25. GB／T5783-2000六角头螺栓全螺纹M5×30.SLDPRT
150 KB
26. GB／T859-1987轻型弹簧垫圈(装配)24×5.SLDPRT
87.3 KB
27. SJT-11 底架.SLDPRT
198 KB
28. SJT-11 底架.SLDPRT
265 KB
29. TC YY-JQR 硬管3.SLDPRT
89.5 KB
30. TC 1CM-18-22WD-03 C.SLDPRT
192 KB
31. TC 1DM-22-27WD公制螺纹胶垫密封柱端C.SLDPRT
220 KB
32. TC 4MN-27WD胶垫内六角堵头(永华)C.SLDPRT
205 KB
33. TC 4WE10Y C.SLDPRT
1.57 MB
34. TC CC-22三通接头.SLDPRT
216 KB
35. TC GB／T18615-2002焊接接头M22-C.SLDPRT
169 KB
36. TC GB／T5780-2000六角头螺栓C级M12×45 C.SLDPRT
168 KB
37. TC GB／T5781-2000六角头螺栓全螺纹C级(M14)×60.SLDPRT
141 KB
38. TC GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT
116 KB
39. TC GB／T6187-2000全金属六角法兰面锁紧螺母M12 C.SLDPRT
151 KB
40. TC GB／T70．1-2000内六角圆柱头螺钉(M14)×40 C.SLDPRT
129 KB
41. TC GB／T70．1-2000内六角圆柱头螺钉M10×40 C.SLDPRT
127 KB
42. TC GB／T70．1-2000内六角圆柱头螺钉M6×140 C.SLDPRT
99 KB
43. TC GB／T7810-1995 带立式座轴承 UELP207.SLDPRT
399 KB
44. TC GU-H10 精过滤器-C.SLDPRT
153 KB
45. TC QUQ 型液压空气滤清器 QUQ3 C.SLDPRT
1.74 MB
46. TC Z2FS10 叠加式双向节流阀 C.SLDPRT
1.33 MB
47. TC Z2S10 叠加式双向液压锁 C.SLDPRT
1.2 MB
48. TC 主动链轮16A.SLDPRT
434 KB
49. TC 出油管法兰板C.SLDPRT
131 KB
50. TC 压力表.SLDPRT
1.25 MB
51. TC 吸油管法兰板3 C.SLDPRT
146 KB
52. TC 国标囊式蓄能器(螺纹连接) NXQ.SLDPRT
153 KB
53. TC 安全阀.SLDPRT
2.26 MB
54. TC 定滑轮.SLDPRT
253 KB
55. TC 提升回转轴2.SLDPRT
128 KB
56. TC 旋转马达.SLDPRT
407 KB
57. TC 油管10.SLDPRT
153 KB
58. TC 油管1C.SLDPRT
80.4 KB
59. TC 油管2C.SLDPRT
116 KB
60. TC 油管4C.SLDPRT
95.2 KB
61. TC 油管5.SLDPRT
93 KB
62. TC 油管6.SLDPRT
70.1 KB
63. TC 油管7.SLDPRT
85.1 KB
64. TC 油管8.SLDPRT
92.1 KB
65. TC 油管9.SLDPRT
168 KB
66. TC 油箱.SLDPRT
106 KB
67. TC 泵.SLDPRT
5.05 MB
68. TC 液压组件.SLDASM
5.34 MB
69. TC 溢流阀.SLDPRT
2.26 MB
70. TC 滑轮2.SLDPRT
125 KB
71. TC 电机.SLDPRT
984 KB
72. TC 电机支座.SLDPRT
124 KB
73. TC 联轴器.SLDPRT
760 KB
74. TC 联轴器2.SLDPRT
771 KB
75. TC 钟罩 C.SLDPRT
240 KB
76. TC 链条.SLDPRT
2.26 MB
77. TC 阀块.SLDPRT
463 KB
78. TC 阀块垫板C.SLDPRT
90.9 KB
79. ~$A3-1 SJT-07 挡油板1.SLDPRT
4 B
80. ~$A3-11 SJT-22 挡货框架.SLDPRT
4 B
81. ~$A3-12 SJT-18 挡货架.SLDPRT
4 B
82. ~$A3-13 SJT-14 侧向滚轮支撑架.SLDPRT
4 B
83. ~$A3-14 SJT-16 侧向滚轮.SLDPRT
4 B
84. ~$A3-15 SJT-10 货叉.SLDPRT
7 B
85. ~$A3-16 SJT-28 连结耳.SLDPRT
4 B
86. ~$A3-2 SJT-09 挡油板2.SLDPRT
4 B
87. ~$A3-4 SJT-19 连接板 - 副本.SLDPRT
4 B
88. ~$A3-4 SJT-19 连接板.SLDPRT
4 B
89. ~$A3-6 SJT-08 纵向滚轮支撑、.SLDPRT
4 B
90. ~$A3-9 SJT-16 纵向滚轮.SLDPRT
4 B
91. ~$GB／T5783-2000六角头螺栓全螺纹M10×45.SLDPRT
4 B
92. ~$GB／T5783-2000六角头螺栓全螺纹M5×30.SLDPRT
4 B
93. ~$万向轮.sldprt
4 B
94. ~$侧向滚轮 装配体.SLDASM
4 B
95. ~$油缸上横梁.SLDPRT
4 B
96. ~$液压缸.SLDPRT
4 B
97. ~$纵向轮 装配体.SLDASM
4 B
98. ~$销钉.SLDPRT
4 B
99. 万向轮.sldprt
1.7 MB
100. 从动链轮.SLDPRT
467 KB
101. 从动链轮1.SLDPRT
480 KB
102. 侧向滚轮 装配体.SLDASM
184 KB
103. 便携式手推叉车-总装配-A0 - 改2.DWG
2.64 MB

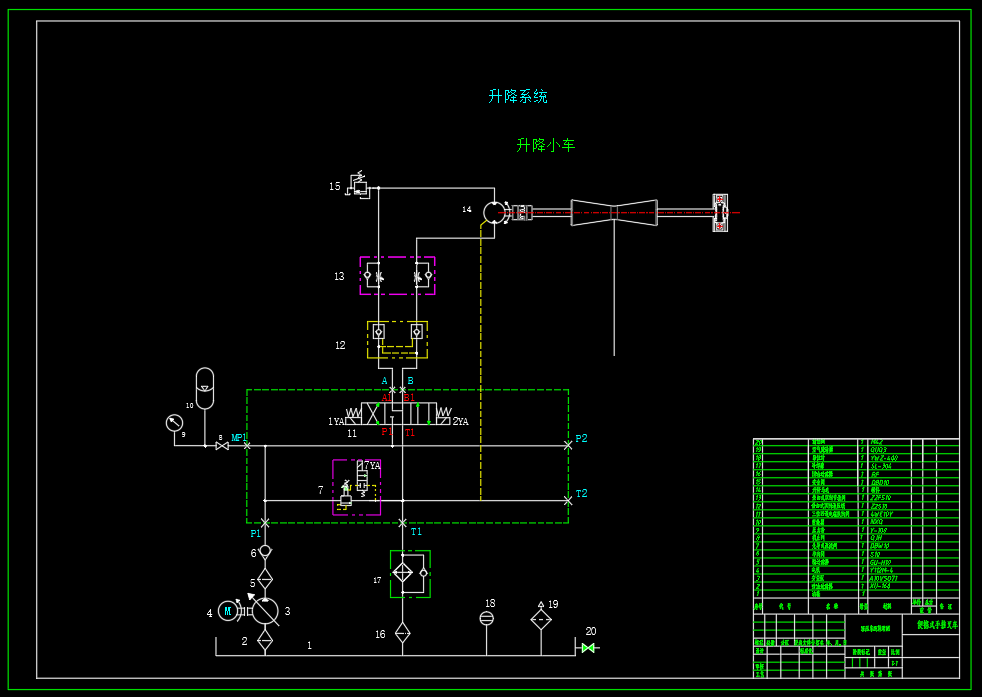

104. 便携式手推叉车液压系统原理图-A0.dwg
197 KB
105. 内门架.SLDPRT
267 KB
106. 内门架横梁滑轮.SLDASM
677 KB
107. 升降车 装配体 动画.SLDASM
1.62 MB
108. 升降车 装配体1 零件体.SLDPRT
24.8 MB
109. 升降车 装配体1.DWG
2.1 MB
110. 升降车 装配体1.SLDASM
11.5 MB
111. 升降车 装配体1.SLDDRW
3.01 MB
112. 升降车 装配体1.bak
3.14 MB
113. 外门架.SLDPRT
399 KB

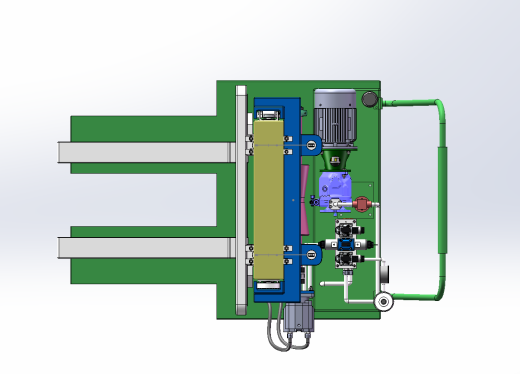

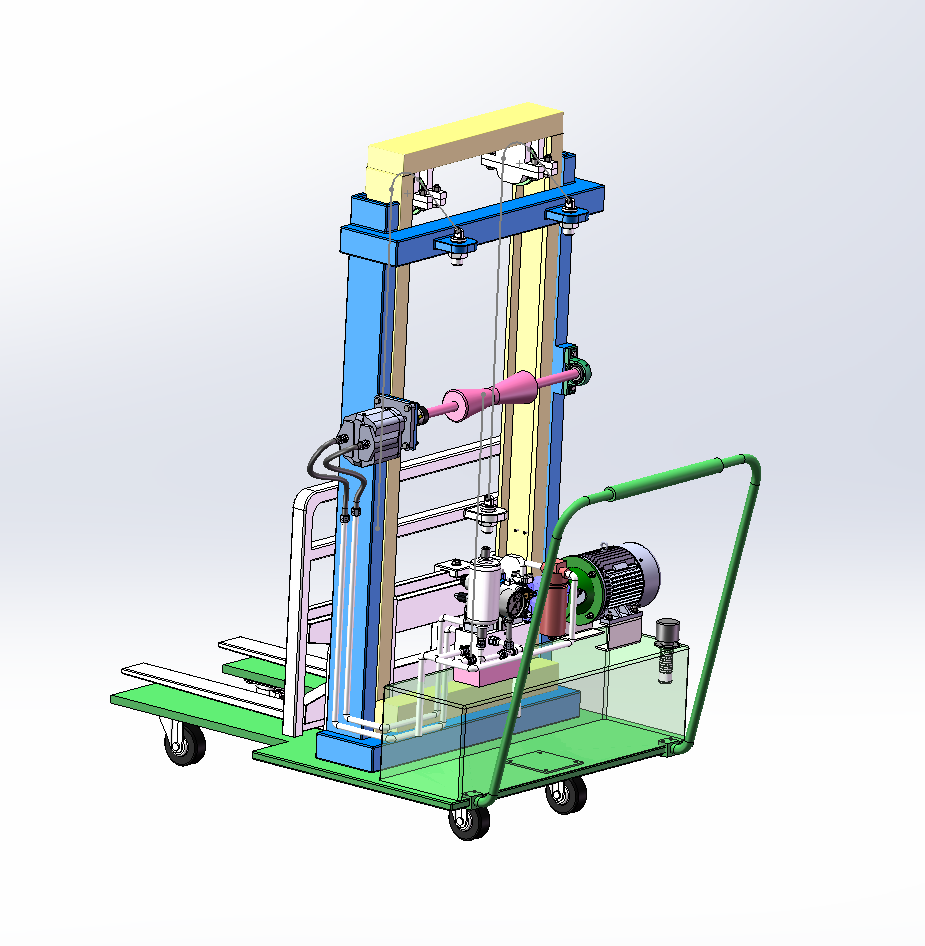

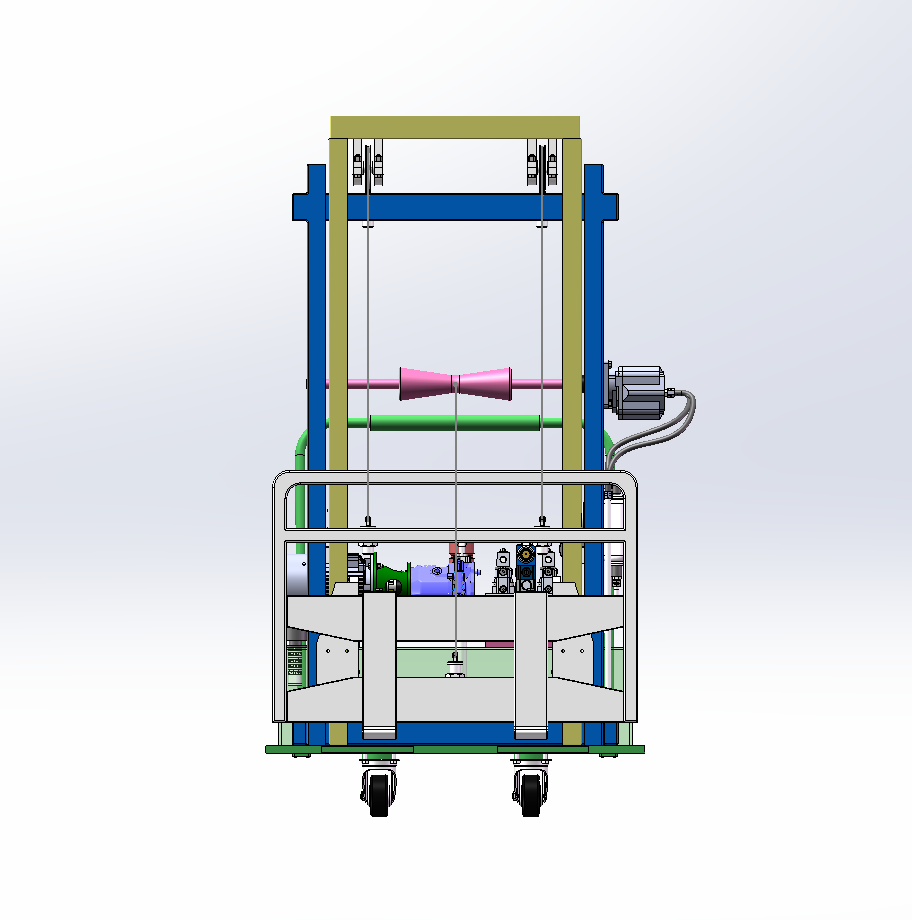

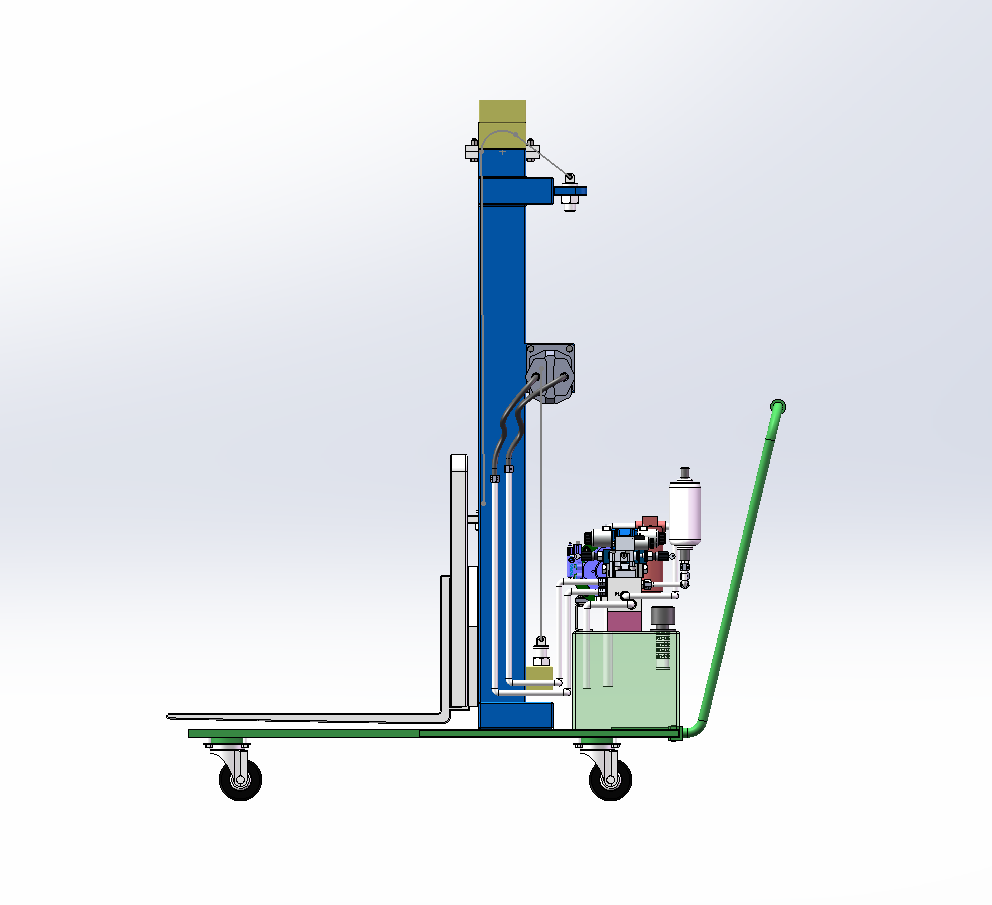

114. 屏幕截图 2024-08-12 002450.png
184 KB
115. 屏幕截图 2024-08-12 002510.png
104 KB

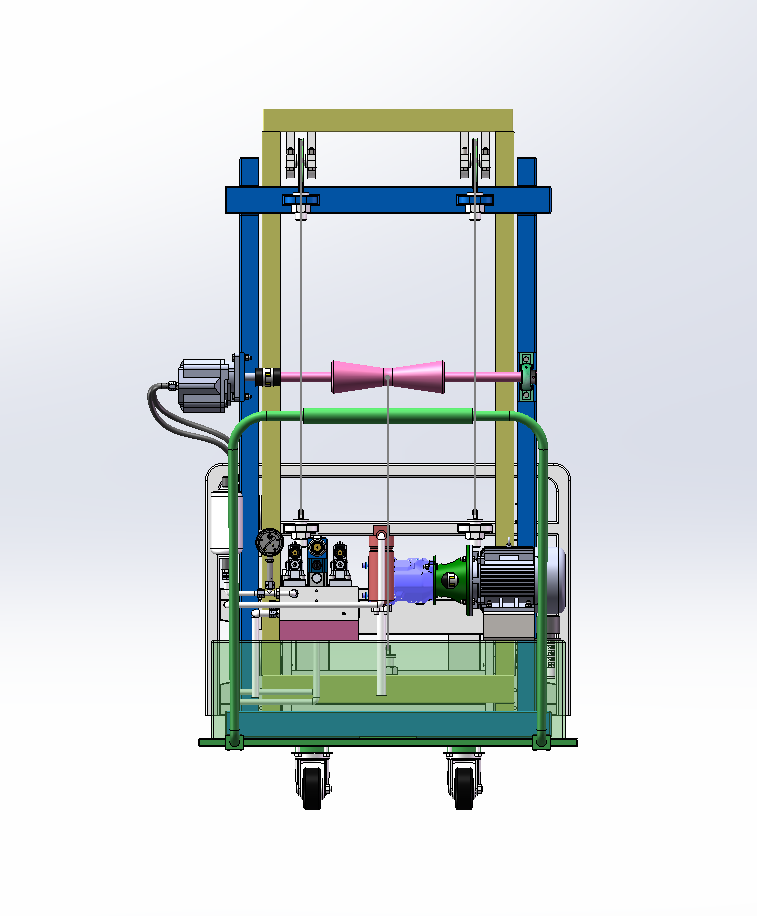

116. 屏幕截图 2024-08-12 002523.png
97.2 KB
117. 屏幕截图 2024-08-12 002537.png
103 KB

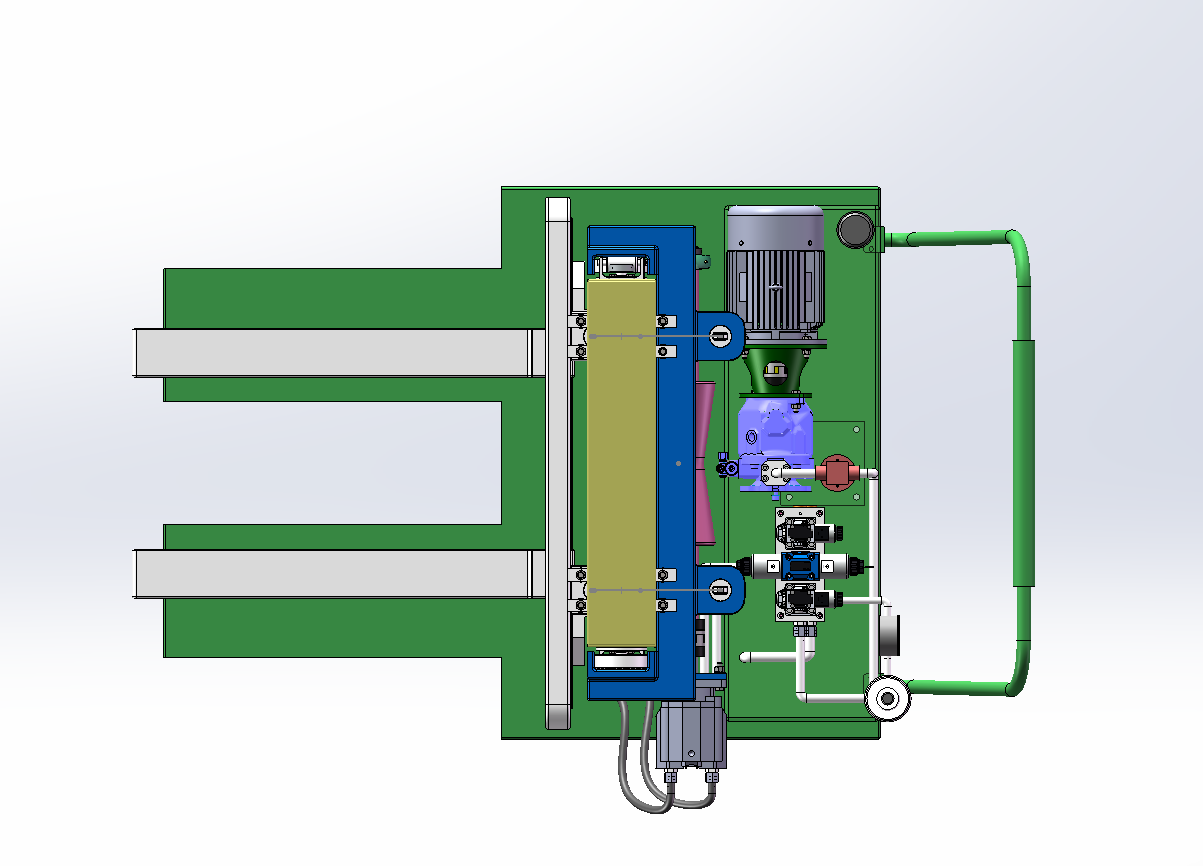

118. 屏幕截图 2024-08-12 002603.png
120 KB
119. 屏幕截图 2024-08-12 002636.png
70.8 KB

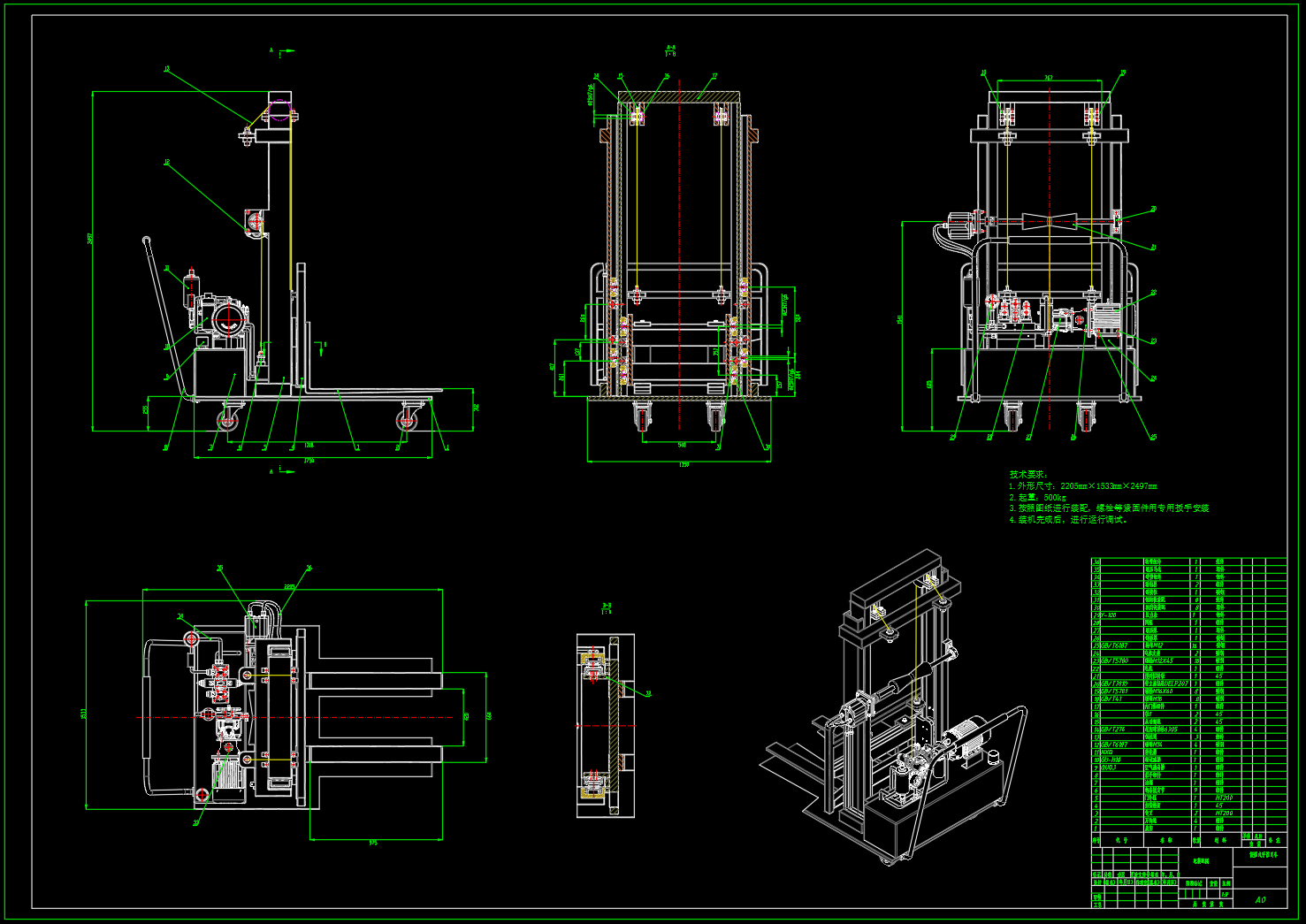

120. 屏幕截图 2024-08-12 002657.png
322 KB
121. 油缸上横梁 装配体1.SLDASM
474 KB
122. 油缸上横梁.SLDPRT
64.4 KB
123. 液压缸.SLDPRT
182 KB
124. 滚轮.SLDPRT
77.1 KB
125. 纵向轮 装配体.SLDASM
376 KB
126. 链条 底座至外门架.SLDASM
262 KB
127. 链条 底座.SLDASM
262 KB
128. 链条1.SLDASM
182 KB
129. 链条固定.SLDPRT
189 KB
130. 链节.SLDPRT
103 KB
131. 销钉.SLDPRT
89.7 KB
132. （论文）便携式液压手推叉车设计.doc
3.1 MB
