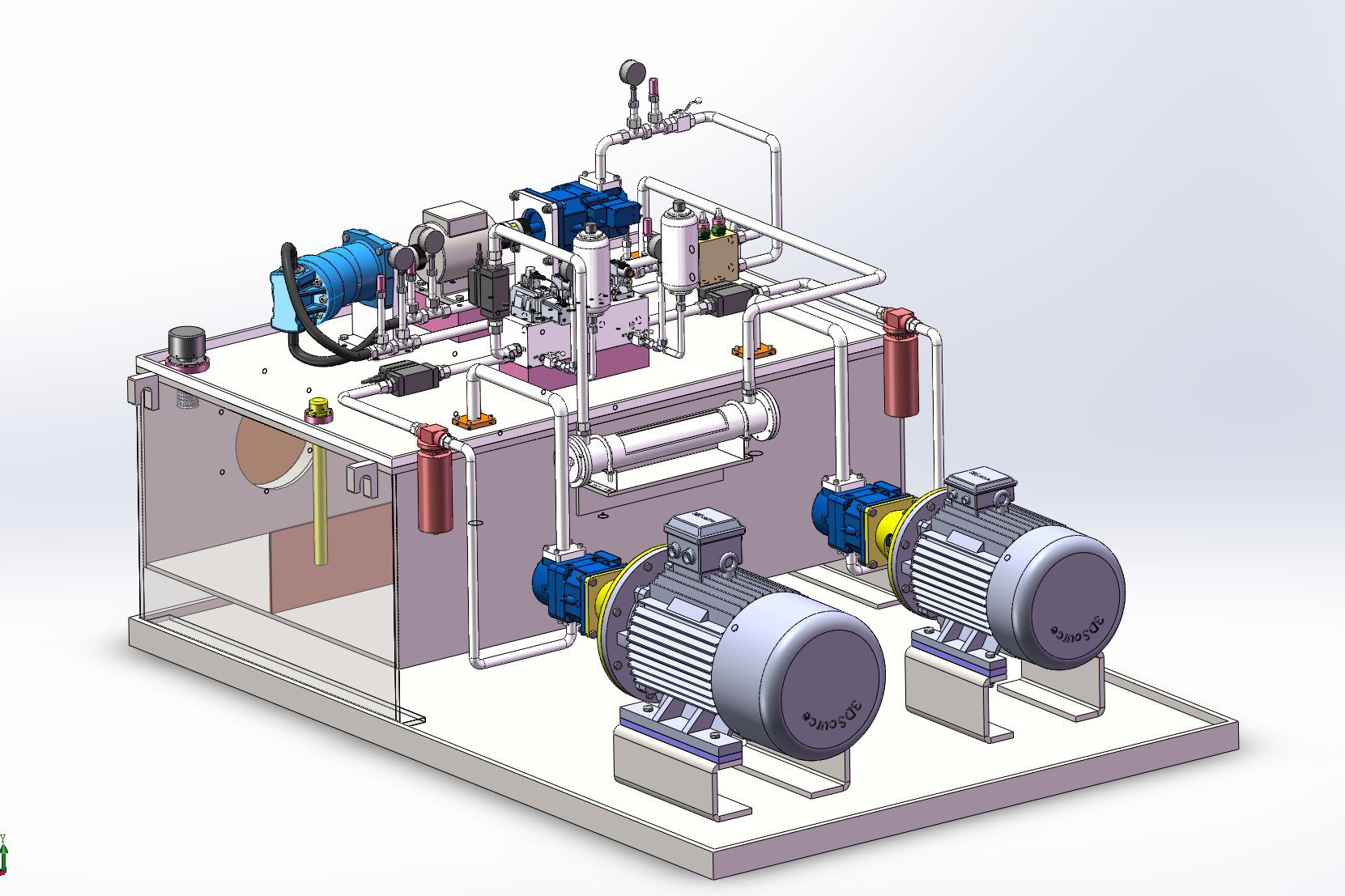

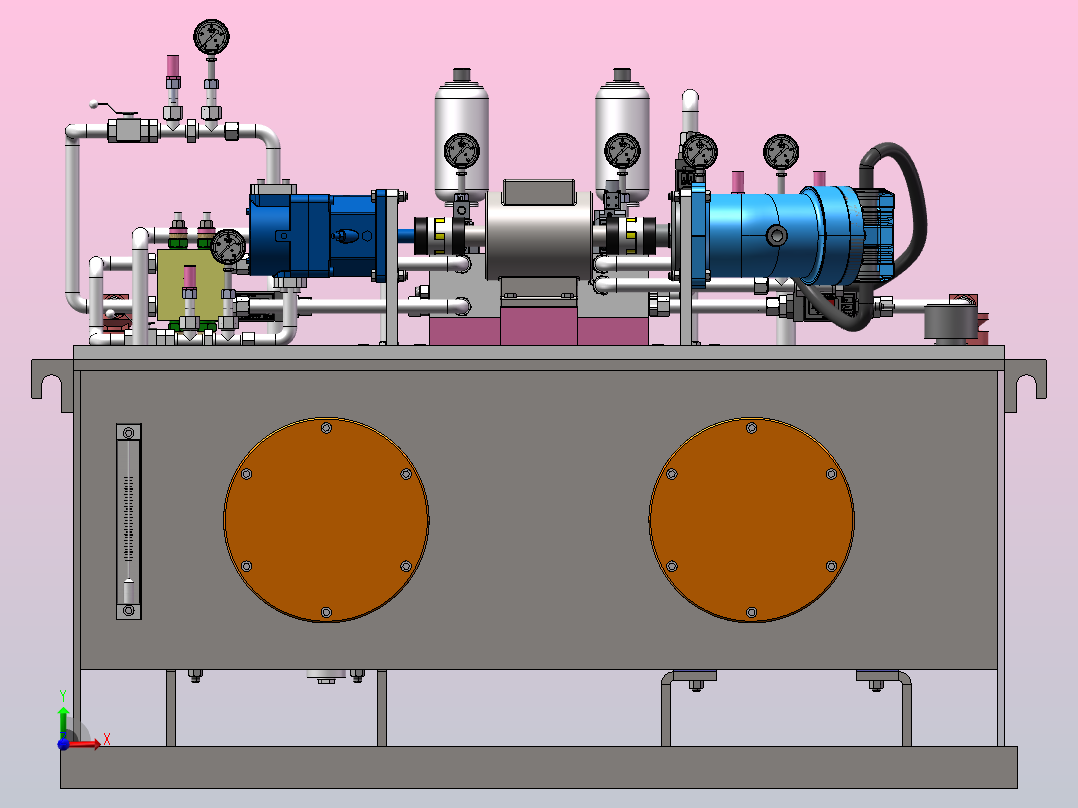

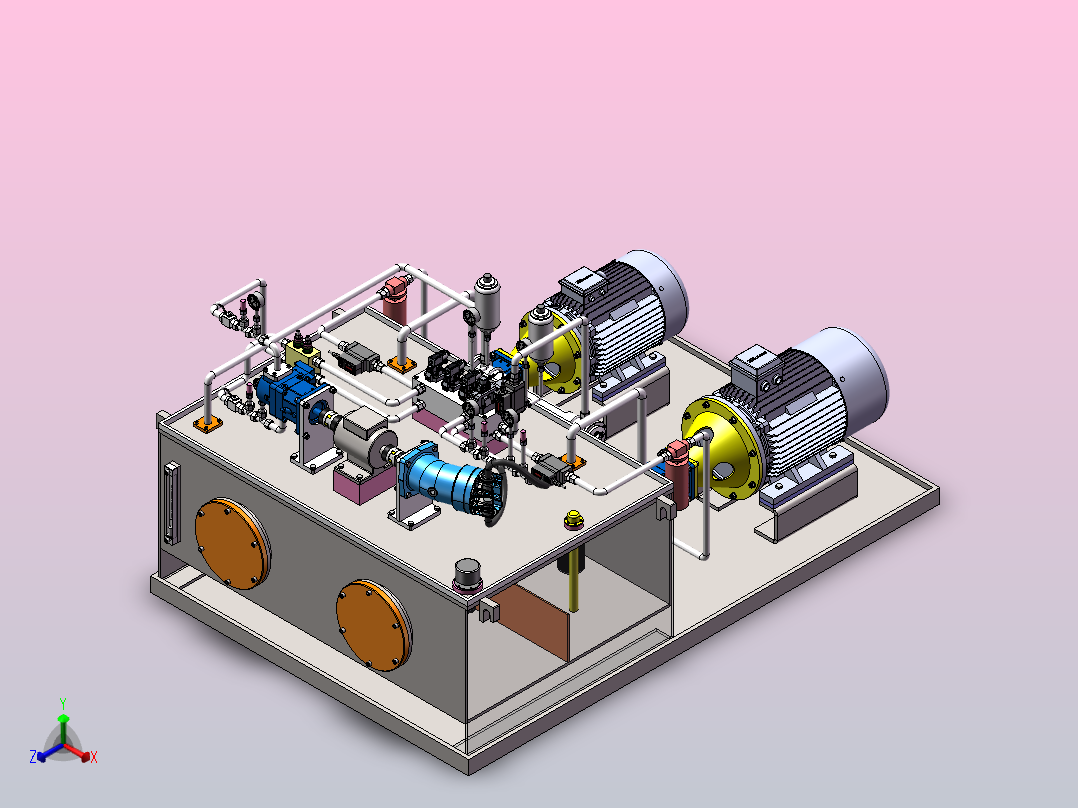

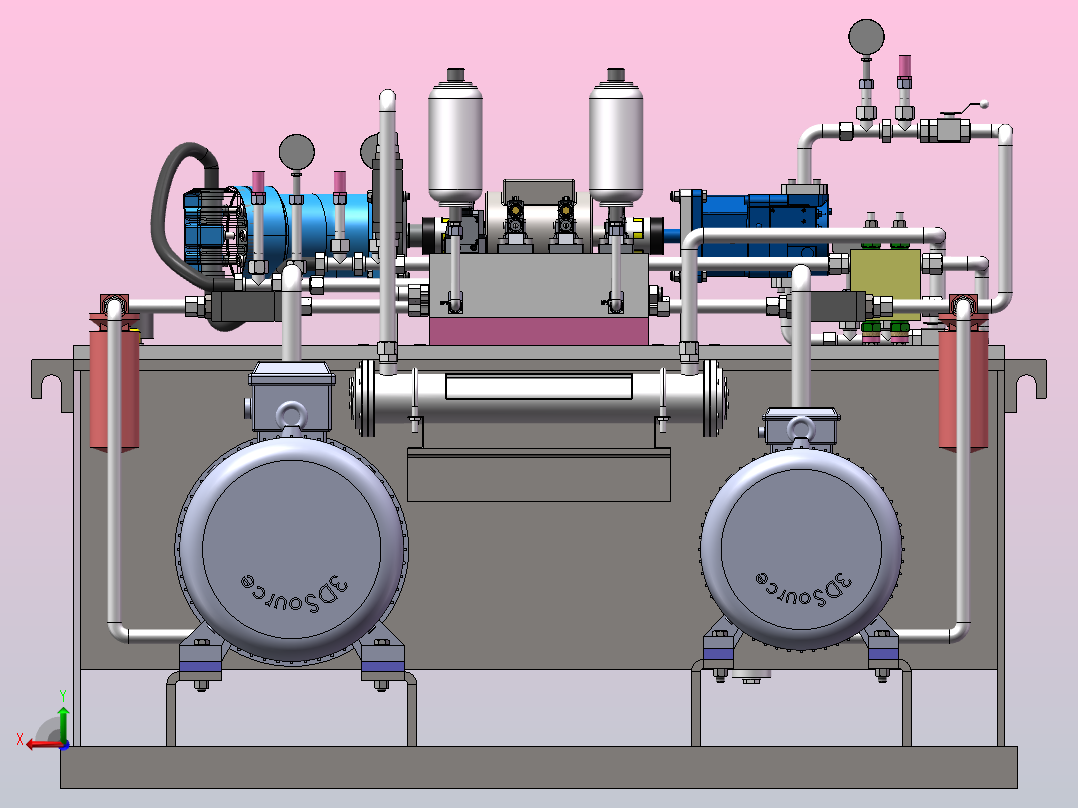

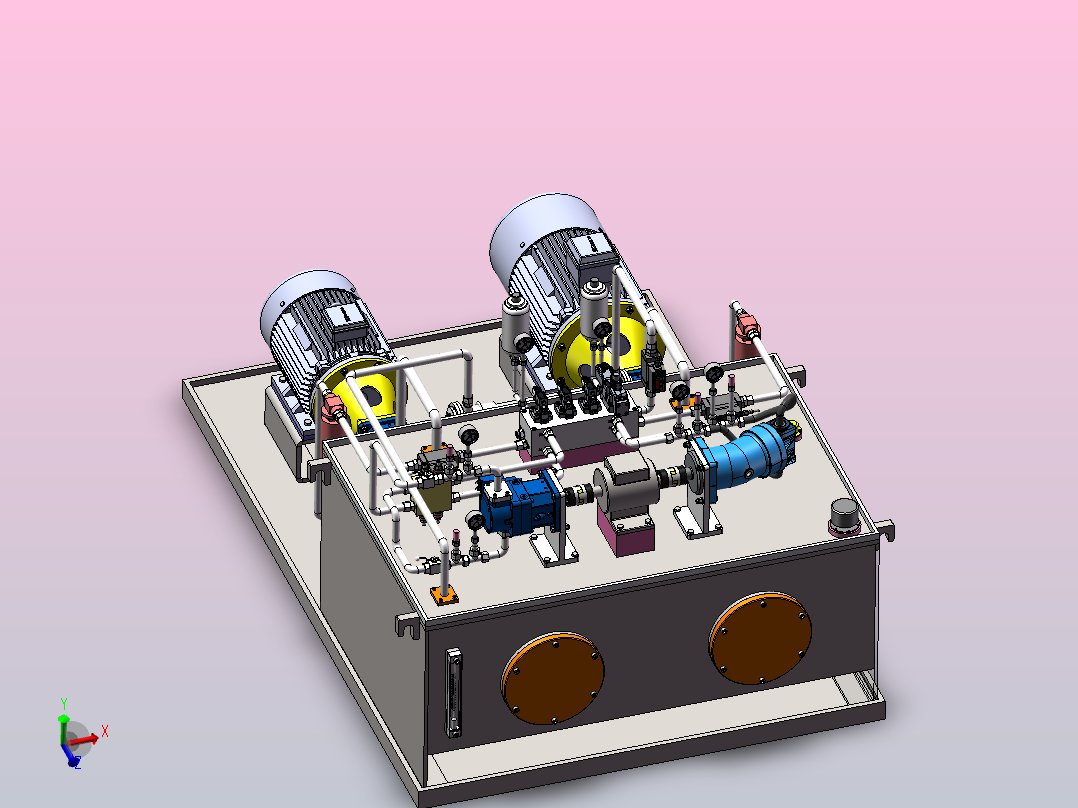

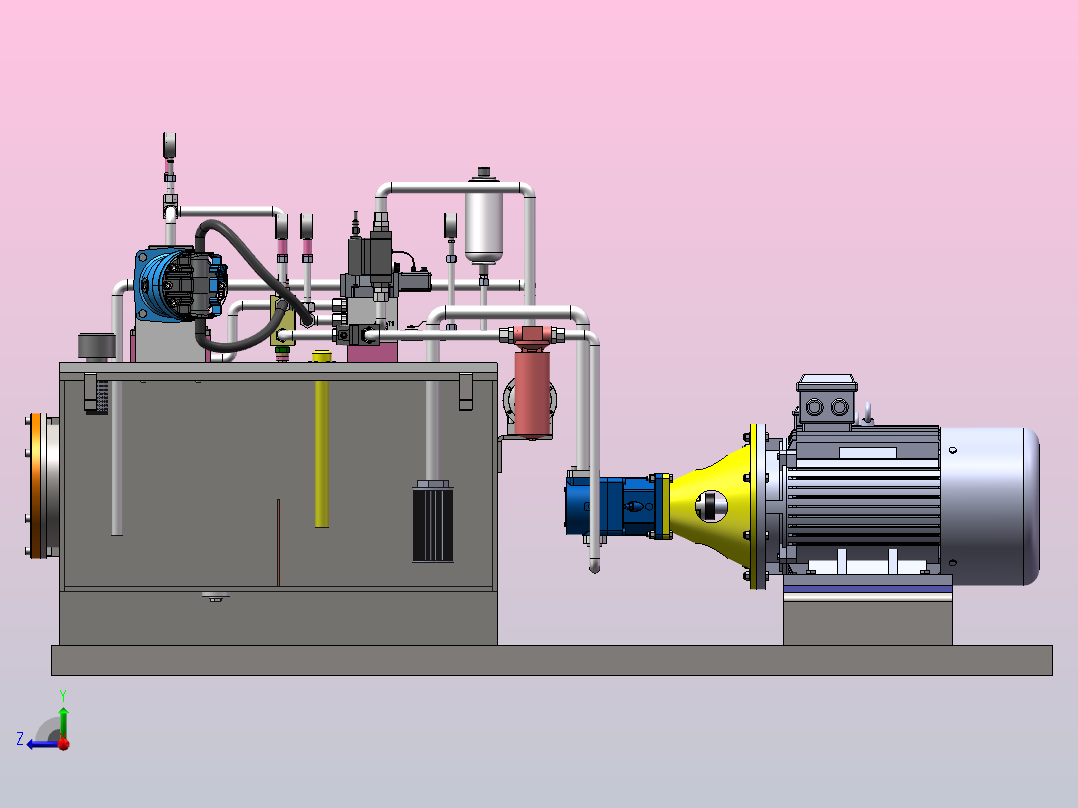

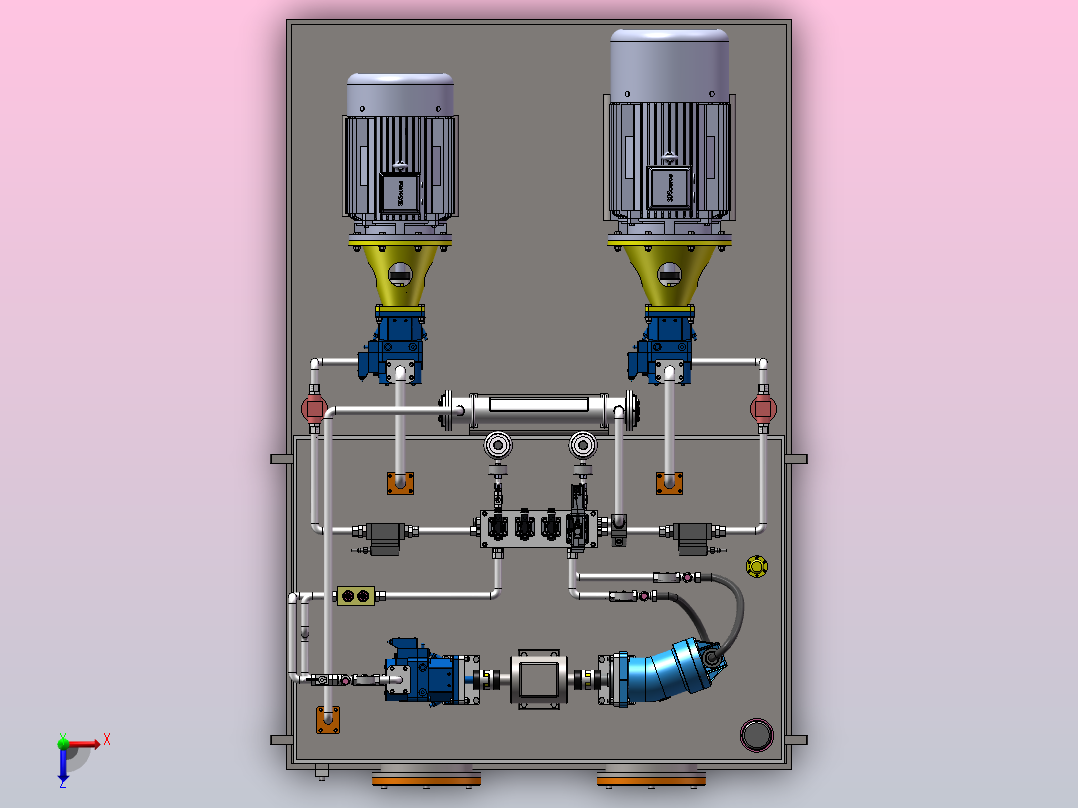

斜盘式轴向柱塞马达脉动测试台液压系统设计（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：斜盘式轴向柱塞马达脉动测试台液压系统设计（SW+CAD+说明书），属于设备部件，电机减速机分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10427848
模型大小：73.77M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-04-25
图纸介绍：
下载模型
文件列表
1. 1.png
66.4 KB
2. 1CM-27-42WD公制螺纹胶垫密封柱端（旋入直通接头）(永华)-0001.SLDPRT
266 KB
3. 1CM-33-42WD公制螺纹胶垫密封柱端（旋入直通接头）(永华)-0001.SLDPRT
268 KB
4. 1CM-36-42WD公制螺纹胶垫密封柱端（旋入直通接头）(永华)-0001.SLDPRT
250 KB
5. 1DM-22-27WD公制螺纹胶垫密封柱端0-0001.SLDPRT
219 KB

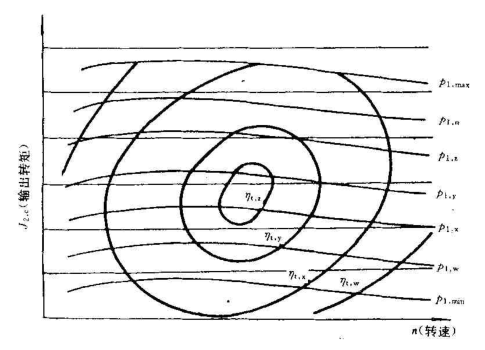

6. 2.png
69.4 KB

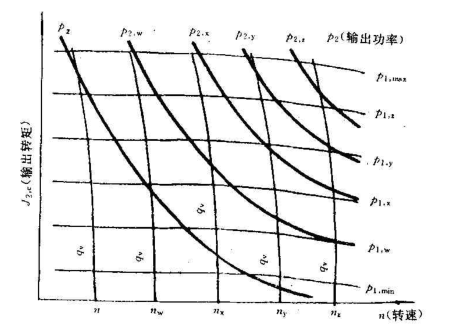

7. 3.png
63.1 KB

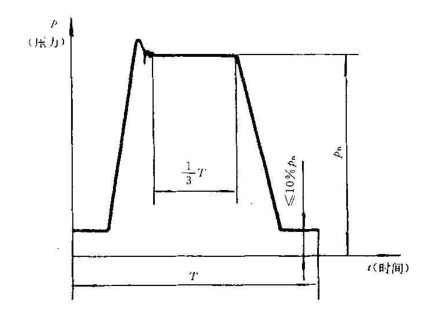

8. 4.png
28.5 KB
9. 4WSE3EE25-2X-300 电液伺服换向阀-0001.SLDPRT
3.65 MB
10. A11VLO145LRDS-00.SLDPRT
1.7 MB
11. A11VLO190LRDS-00.SLDPRT
1.7 MB
12. CC-22三通接头-00011.SLDPRT
216 KB
13. CC-42三通接头-001101.SLDPRT
226 KB
14. DBW20 先导式溢流阀-0001.SLDPRT
2.06 MB
15. GB／T18615-2002焊接接头M22-001.SLDPRT
163 KB
16. GB／T56-1988六角厚螺母M24-0001.SLDPRT
102 KB
17. GB／T56-1988六角厚螺母M24-0011.SLDPRT
106 KB
18. GB／T5781-2000六角头螺栓全螺纹C级M20×105-0001.SLDPRT
141 KB
19. GB／T5781-2000六角头螺栓全螺纹C级M20×55-0001.SLDPRT
147 KB
20. GB／T5781-2000六角头螺栓全螺纹C级M20×70-0001.SLDPRT
147 KB
21. GB／T5781-2000六角头螺栓全螺纹C级M20×90-0001.SLDPRT
141 KB
22. GB／T5781-2000六角头螺栓全螺纹C级M24×130-0001.SLDPRT
142 KB
23. GB／T6183．2-2000非金属嵌件六角法兰面锁紧螺母M20-0001.SLDPRT
141 KB
24. GB／T70．1-2000内六角圆柱头螺钉(M14)×50-0001.SLDPRT
124 KB
25. GB／T70．1-2000内六角圆柱头螺钉M12×30-0001.SLDPRT
114 KB
26. GB／T70．1-2000内六角圆柱头螺钉M16×180-0001.SLDPRT
100 KB
27. GB／T70．1-2000内六角圆柱头螺钉M16×45-0001.SLDPRT
115 KB
28. GB／T70．1-2000内六角圆柱头螺钉M20×65-0001.SLDPRT
114 KB
29. GB／T70．1-2000内六角圆柱头螺钉M8×20-0001.SLDPRT
131 KB
30. GB／T70．1-2000内六角圆柱头螺钉M8×30-0001.SLDPRT
114 KB
31. HDDT-500 转矩扭矩测试仪-0001.SLDPRT
248 KB
32. HM20-2X-400 温度传感器-0001.SLDPRT
133 KB
33. JB-ZQ-4450 油塞-M42-0001.SLDPRT
146 KB
34. LK-10-105-40-55-00.SLDPRT
474 KB
35. LK-10-105-40-60-00.SLDPRT
476 KB
36. LK-10-105-60-60-001.SLDPRT
761 KB
37. M42焊接接头(永华)-0001.SLDPRT

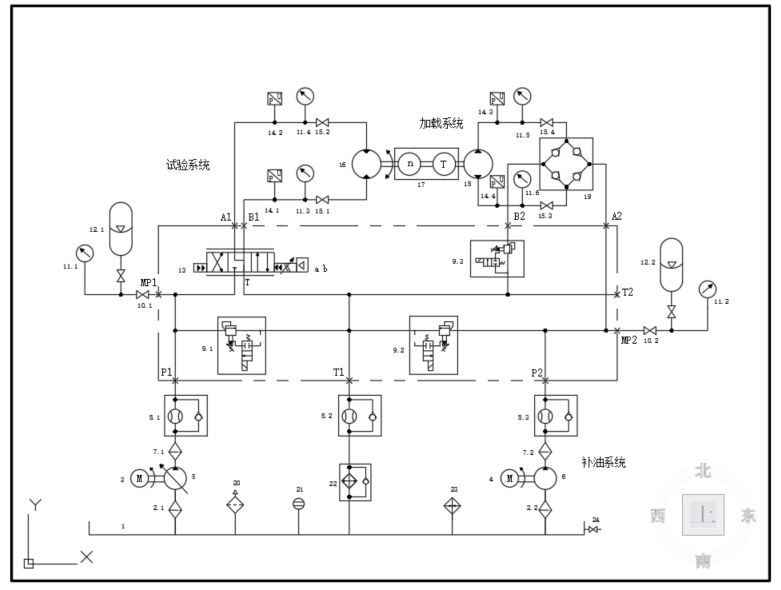

193 KB

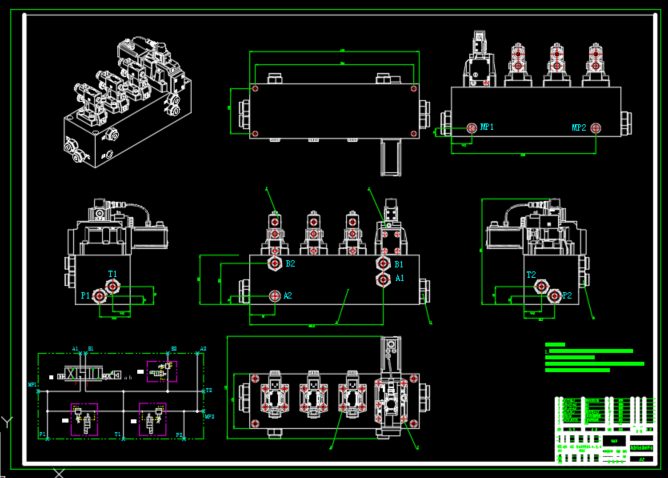

38. MD-SYT-00 斜盘式轴向柱塞马达脉动测试台-A0.DWG
4.03 MB

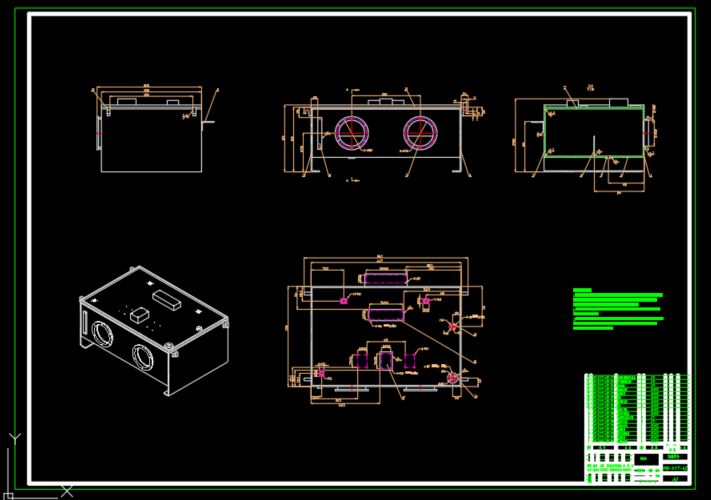

39. MD-SYT-02 油箱焊合-A0.DWG
187 KB

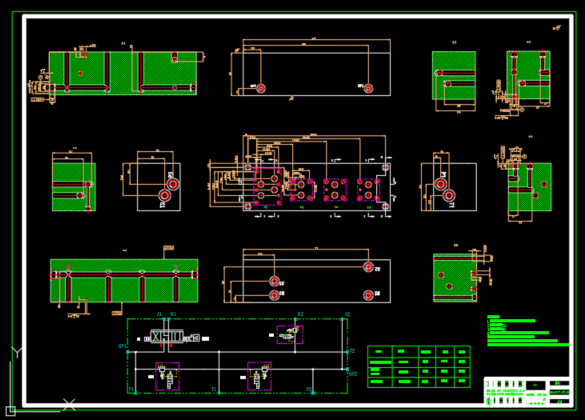

40. MD-SYT-07-01阀块-A0.DWG
230 KB
41. QJH型高压球芯截止阀-M27-0001.SLDPRT
183 KB
42. QJH型高压球芯截止阀-内螺纹M33-0001.SLDPRT
189 KB
43. QUQ 型液压空气滤清器 QUQ3-0001.SLDPRT
1.19 MB
44. SL-421冷却器-0001.SLDPRT
1.15 MB
45. SMC 流量计-0001.SLDPRT
2.45 MB
46. SRY4-08 加热器-0001.SLDPRT
118 KB
47. XU-400 吸油过滤器 -0001.SLDPRT
309 KB
48. Y-100压力表-0001.SLDPRT
1.26 MB
49. Y-315-00.SLDPRT
1.07 MB
50. Y-335-00.SLDPRT
1.06 MB
51. 主电机减震垫-001.SLDPRT
75.6 KB

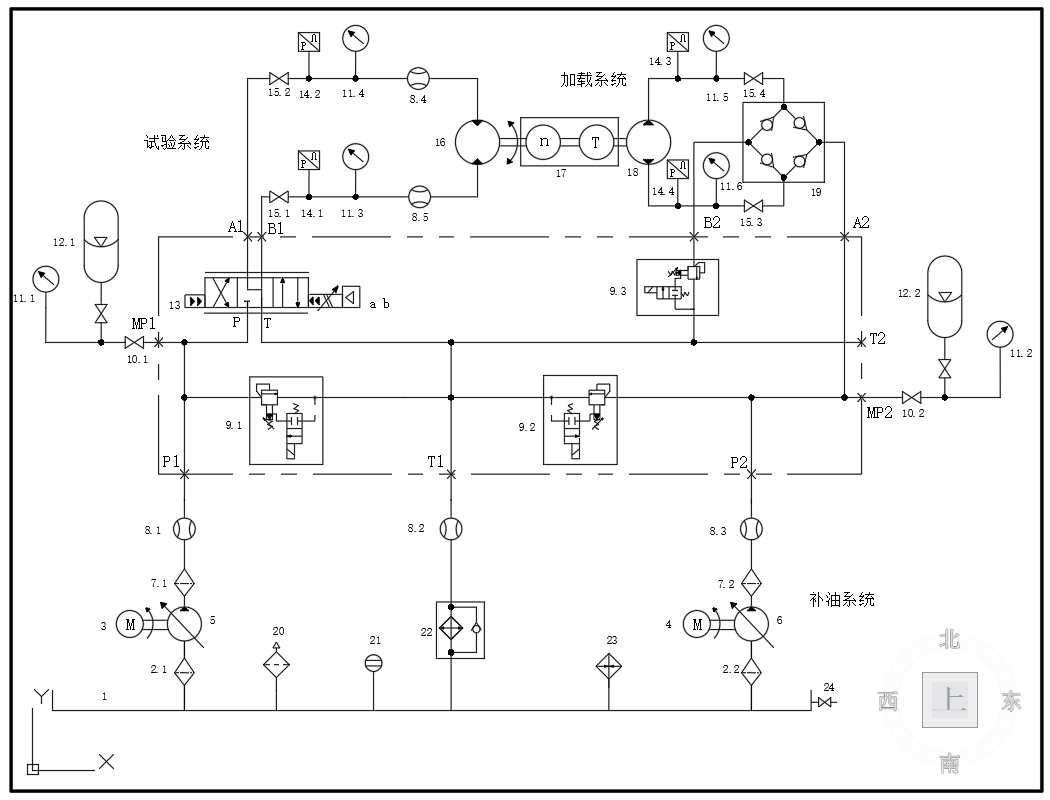

52. 企业微信截图_20230321004450.png
78.7 KB

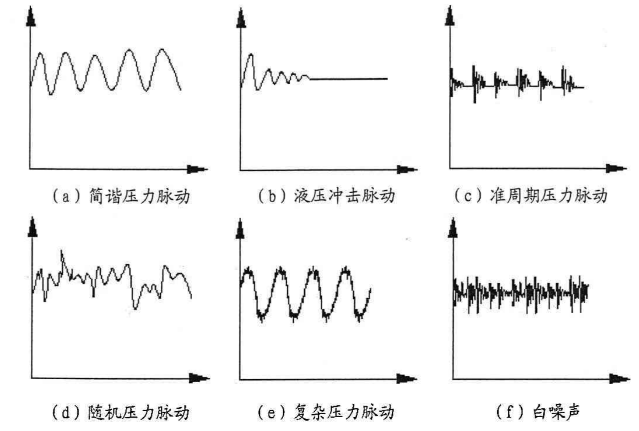

53. 企业微信截图_20230321011813.png
81.3 KB
54. 冷却器支座-0001.SLDPRT
115 KB
55. 冷却器支座加强筋-0001.SLDPRT
68.2 KB
56. 出油管1-0001.SLDPRT
134 KB
57. 出油管2-0001.SLDPRT
132 KB
58. 加热器底座-0001.SLDPRT
116 KB
59. 加载泵支架-0001.SLDPRT
104 KB
60. 吊 耳-00.SLDPRT
73.6 KB
61. 吸油密封组件-0001.SLDPRT
104 KB
62. 吸油管-001.SLDPRT
139 KB
63. 回油密封组件-0001.SLDPRT
103 KB
64. 回油过滤器凸台-00.SLDPRT
80.5 KB
65. 国标囊式蓄能器(螺纹连接) NXQ-A-1-L-Φ114-0-0001.SLDPRT
148 KB
66. 大钟形罩-00.SLDPRT
251 KB
67. 小钟形罩-00.SLDPRT
252 KB

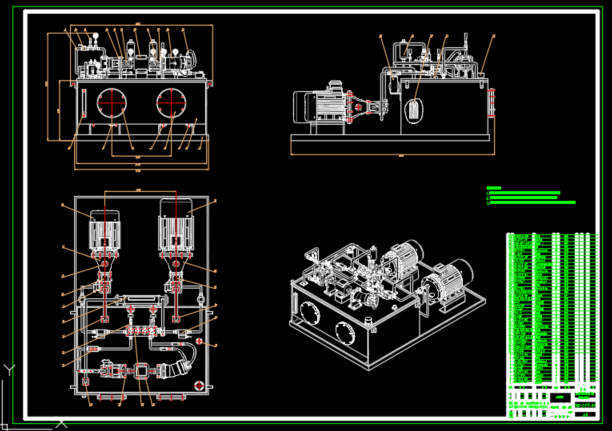

68. 屏幕截图 2023-08-06 100024.png
143 KB
69. 屏幕截图 2023-08-06 100104.png
110 KB
70. 屏幕截图 2023-08-06 100132.png
115 KB
71. 屏幕截图 2023-08-06 100154.png
129 KB
72. 屏幕截图 2023-08-06 100213.png
95.9 KB
73. 屏幕截图 2023-08-06 100242.png
37.2 KB
74. 屏幕截图 2023-08-06 100257.png
171 KB
75. 屏幕截图 2023-08-06 100427.png
88.2 KB
76. 屏幕截图 2023-08-06 100521.png
97.4 KB
77. 屏幕截图 2023-08-06 100539.png
617 KB

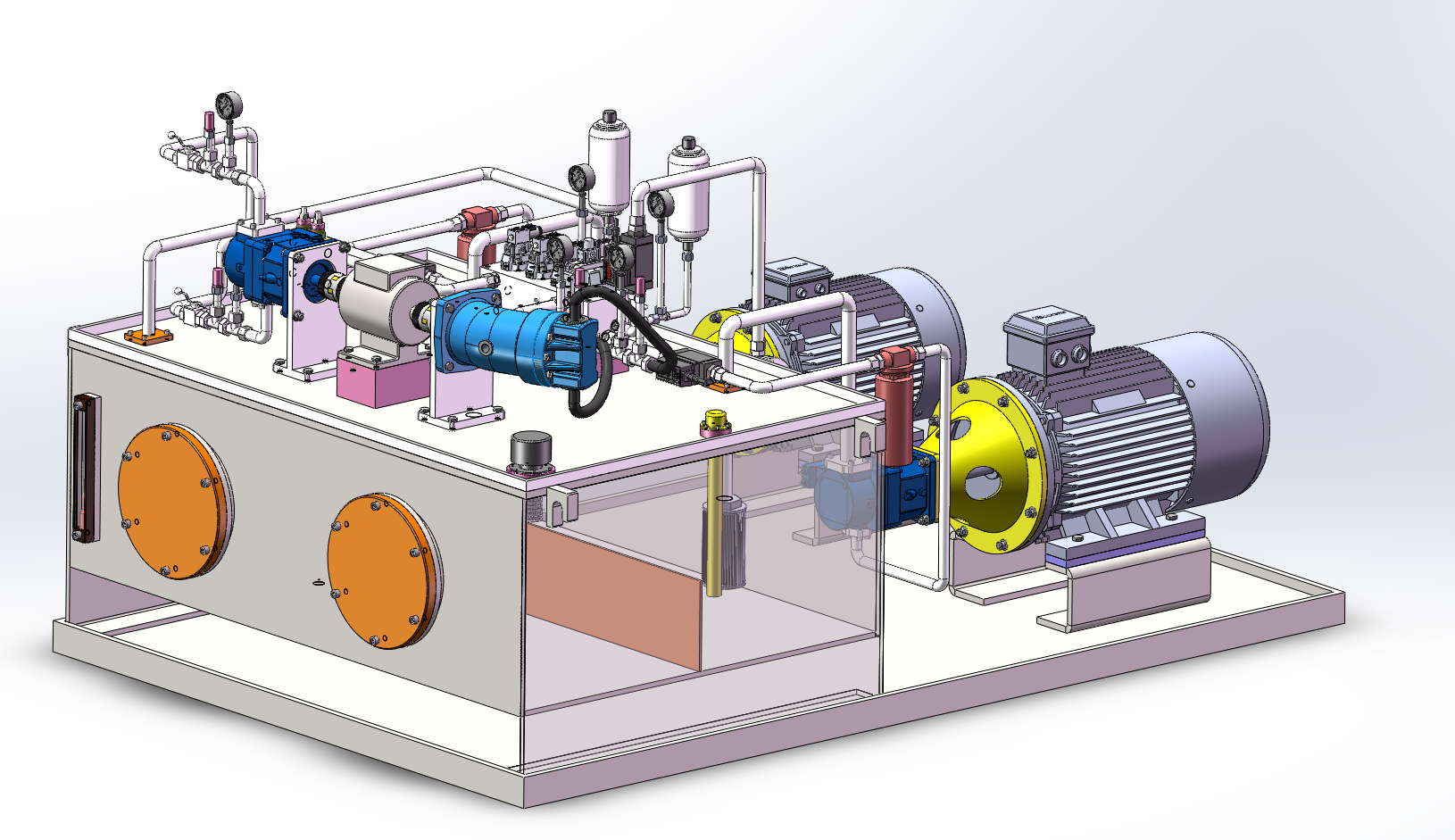

78. 屏幕截图 2023-08-06 100614.png
588 KB
79. 底座-00.SLDPRT
75.2 KB
80. 底座焊合-00.SLDASM
98.8 KB
81. 插装阀-0101.SLDPRT
1.97 MB
82. 放油孔焊接板-00.SLDPRT
98.7 KB
83. 斜盘式轴向柱塞马达-0001.SLDPRT
3.28 MB
84. 斜盘式轴向柱塞马达-00013232.SLDPRT
3.39 MB

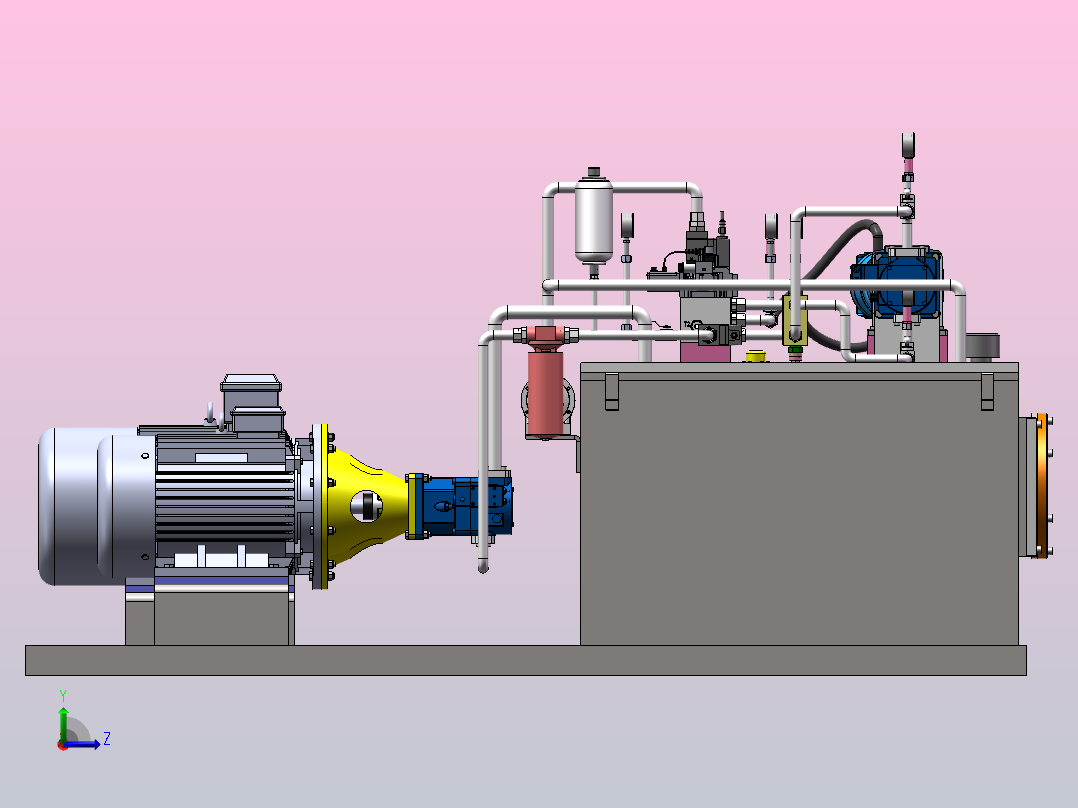

85. 斜盘式轴向柱塞马达脉动测试台.SLDASM
14.3 MB
86. 斜盘式轴向柱塞马达脉动测试台.SLDDRW
2.51 MB
87. 斜盘式轴向柱塞马达脉动测试台液压系统原理图-A0 修改1.bak

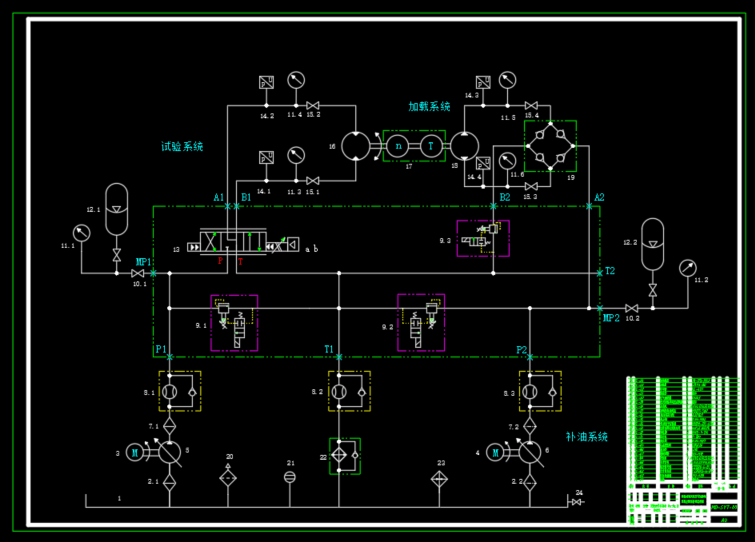

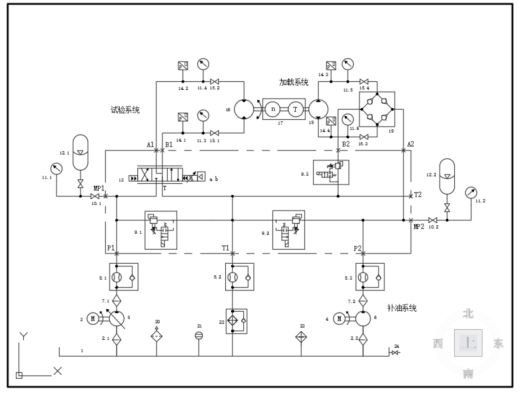

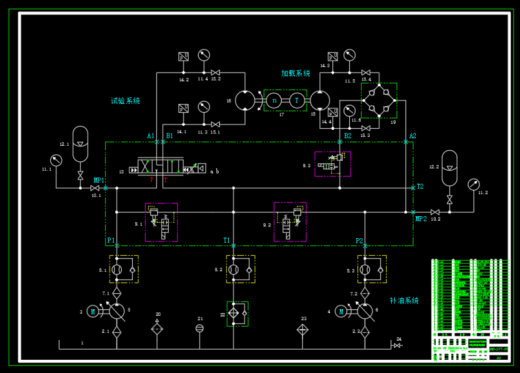

171 KB
88. 斜盘式轴向柱塞马达脉动测试台液压系统原理图-A0 修改1.dwg
171 KB
89. 斜盘式轴向柱塞马达脉动测试台液压系统原理图-A0.dwg
192 KB
90. 斜盘式轴向柱塞马达脉动测试台液压系统毕业设计（论文） 修改1.doc
944 KB
91. 斜盘式轴向柱塞马达脉动测试台液压系统毕业设计（论文）.doc
1010 KB
92. 斜盘式轴向柱塞马达脉动测试台液压系统设计开题报告.doc
42 KB
93. 桥式回路单向集成阀组-0001.SLDASM
1.67 MB
94. 桥式回路阀块-0001.SLDPRT
240 KB
95. 油 管1-0001.SLDPRT
86.7 KB
96. 油 管2-0001.SLDPRT
83.9 KB
97. 油 管7-0001.SLDPRT
88.1 KB
98. 油 管8-0001.SLDPRT
87.8 KB
99. 油 管9-0001.SLDPRT
150 KB
100. 油管10-0001.SLDPRT
142 KB
101. 油管11-0001.SLDPRT
136 KB
102. 油管12-0001.SLDPRT
86 KB
103. 油管13-0001.SLDPRT
88.8 KB
104. 油管14-0001.SLDPRT
87 KB
105. 油管15-0001.SLDPRT
85.2 KB
106. 油管16-0001.SLDPRT
356 KB
107. 油管17-0001.SLDPRT
224 KB
108. 油管18-0001.SLDPRT
87.8 KB
109. 油管19-0001.SLDPRT
82.8 KB
110. 油管20-0001.SLDPRT
107 KB
111. 油管3-0001.SLDPRT
78.2 KB
112. 油管4-0001.SLDPRT
78.2 KB
113. 油管5-0001.SLDPRT
95.5 KB
114. 油管6-001.SLDPRT
127 KB
115. 油箱前侧板-00.SLDPRT
81.4 KB
116. 油箱加强板-00.SLDPRT
63.6 KB
117. 油箱右侧板-00.SLDPRT
84.5 KB
118. 油箱后侧板-00.SLDPRT
66.7 KB
119. 油箱左侧板-00.SLDPRT
84.7 KB
120. 油箱底板-00.SLDPRT
69.4 KB
121. 油箱清洗孔法兰管-00.SLDPRT
123 KB
122. 油箱焊合-00.SLDASM
262 KB
123. 油箱焊合-00.SLDDRW
360 KB
124. 油箱盖-0001.SLDPRT
119 KB
125. 油箱隔板-00.SLDPRT
66.5 KB
126. 油箱顶板-00.SLDPRT
188 KB
127. 液位计-0001.SLDPRT
398 KB
128. 温度计安装座-00.SLDPRT
63.1 KB
129. 电机支座1-00.SLDPRT
125 KB
130. 电机支座2-00.SLDPRT
120 KB
131. 空气滤清器底座-00.SLDPRT
106 KB
132. 精过滤器-0001.SLDPRT
133 KB
133. 被试马达支架-0001.SLDPRT
109 KB
134. 裙边-00.SLDPRT
68.4 KB
135. 转矩扭矩测速仪底座-0001.SLDPRT
91.6 KB
136. 辅电机减震垫-001.SLDPRT
76.2 KB
137. 阀块-0001.SLDDRW
909 KB
138. 阀块-0001.SLDPRT
863 KB
139. 阀块垫板-00.SLDPRT
91.7 KB
140. 集成块-0001.SLDASM
3.64 MB
141. 集成块-0001.SLDDRW
1020 KB
142. 集成块.DWG
1.44 MB
