控制器底座插件壳体的注塑模具设计-注射模含15张CAD图AutoCAD图档
图档名称为：控制器底座插件壳体的注塑模具设计-注射模含15张CAD图，属于机械设备，钢结构支架分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10402160
模型大小：5.38M
软件版本： AutoCAD 2004
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-03-31
图纸介绍：
下载模型
文件列表

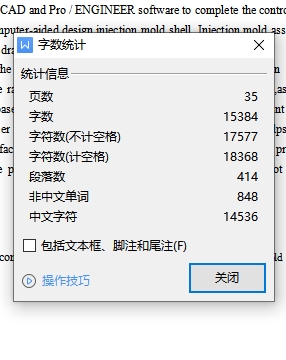

1. 1字数.JPG
64.1 KB

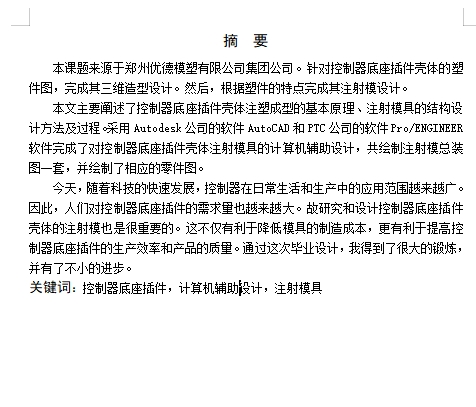

2. 2摘要.JPG
143 KB

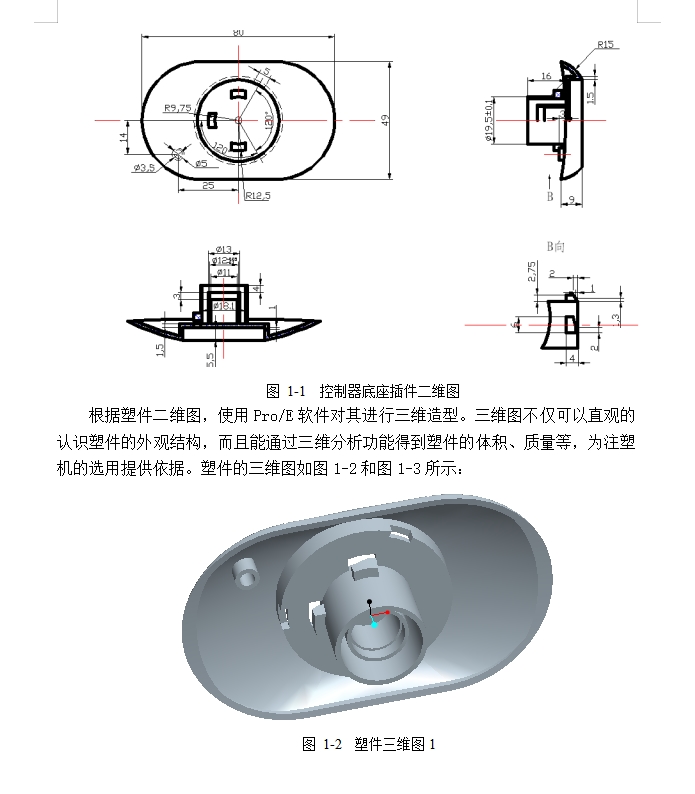

3. 3塑件图.JPG
162 KB

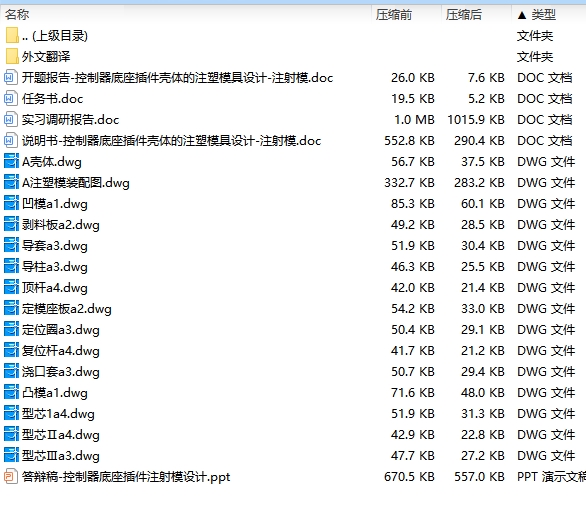

4. 4设计所包含文件.JPG
220 KB
5. 5目录.JPG
387 KB

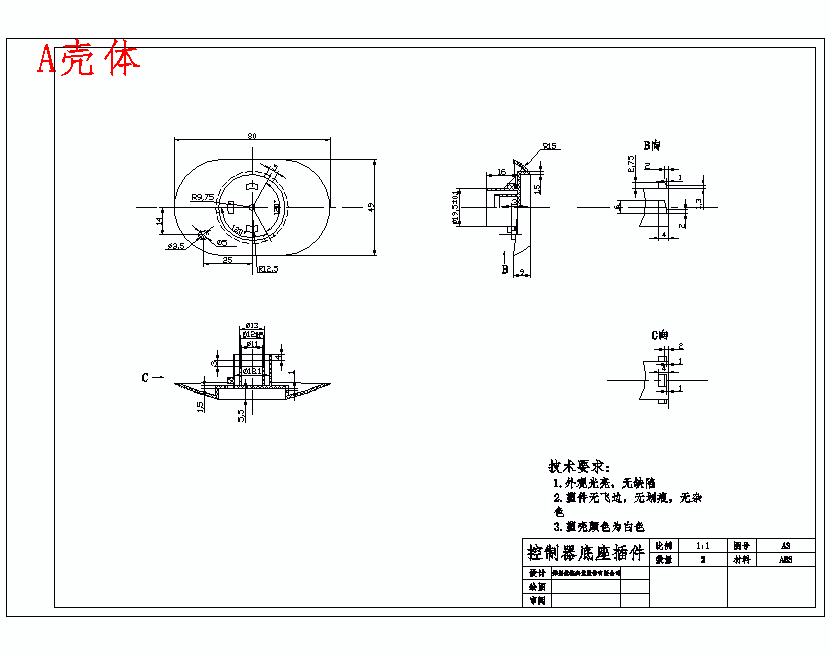

6. A壳体.dwg
56.7 KB
7. A壳体.gif
11 KB

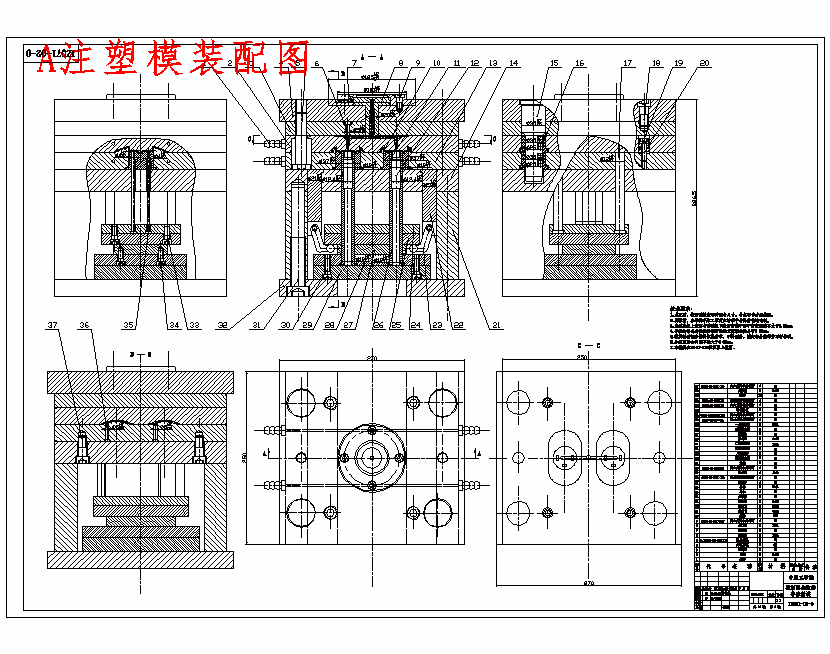

8. A注塑模装配图.dwg
333 KB
9. A注塑模装配图.gif
31.8 KB
10. C50简介-控制器底座插件壳体的注塑模具设计-注射模含15张CAD图.pdf
1.11 MB
11. 任务书.doc
19.5 KB

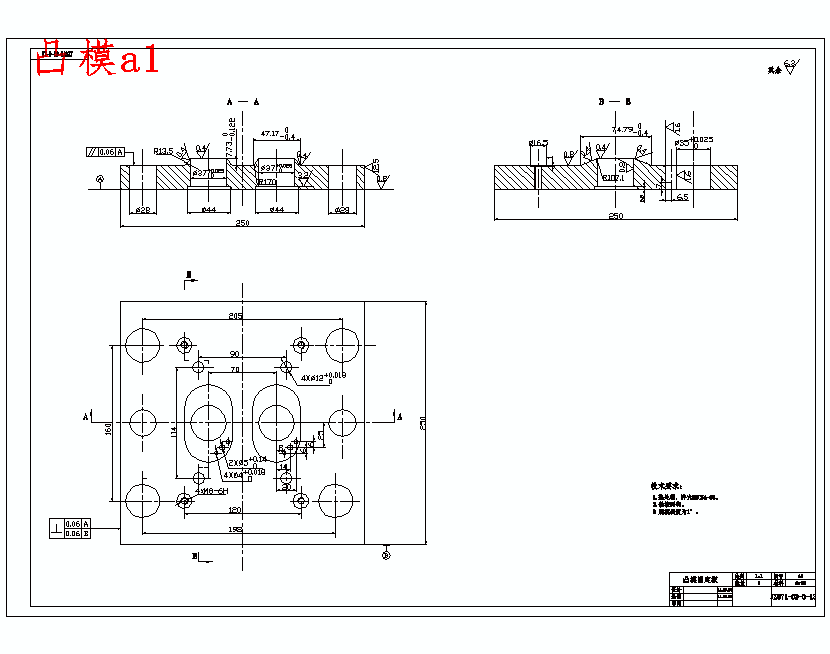

12. 凸模a1.dwg
71.6 KB
13. 凸模a1.gif
14.1 KB

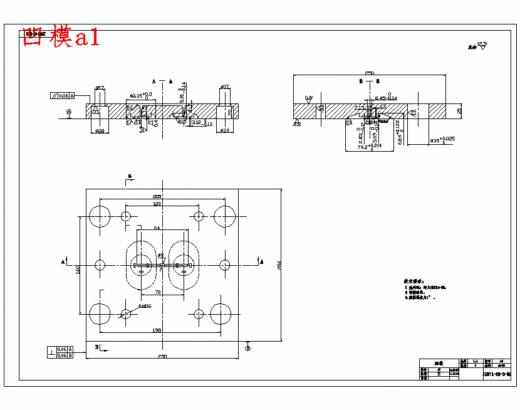

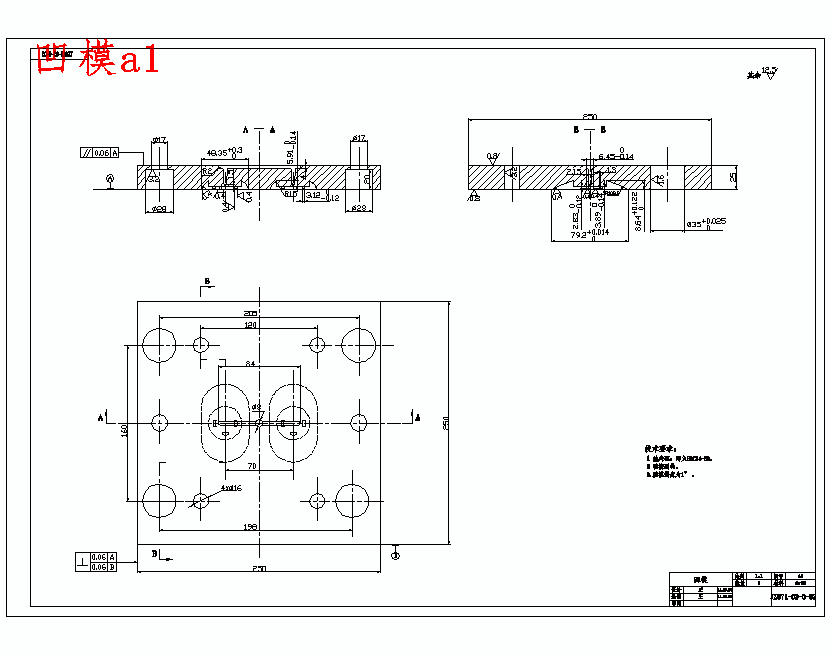

14. 凹模a1.dwg
85.3 KB
15. 凹模a1.gif
13.8 KB

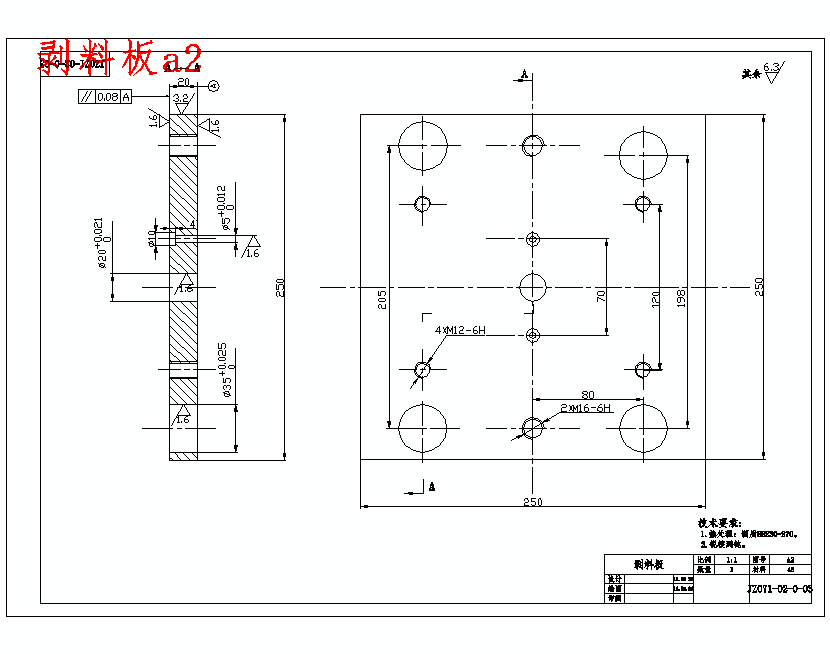

16. 剥料板a2.dwg
49.2 KB
17. 剥料板a2.gif
15.1 KB

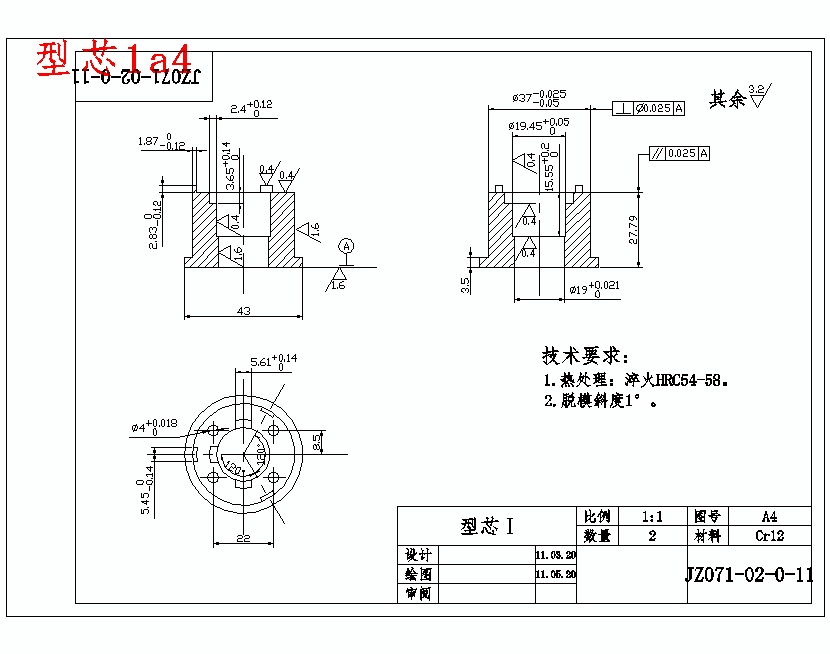

18. 型芯1a4.dwg
51.9 KB
19. 型芯1a4.gif
15.1 KB

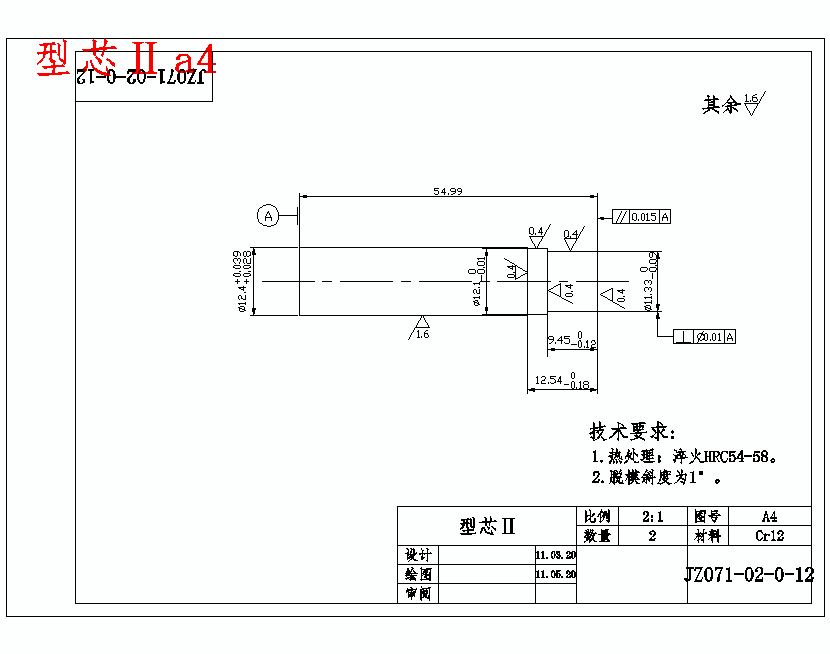

20. 型芯Ⅱa4.dwg
42.9 KB
21. 型芯Ⅱa4.gif
10.9 KB

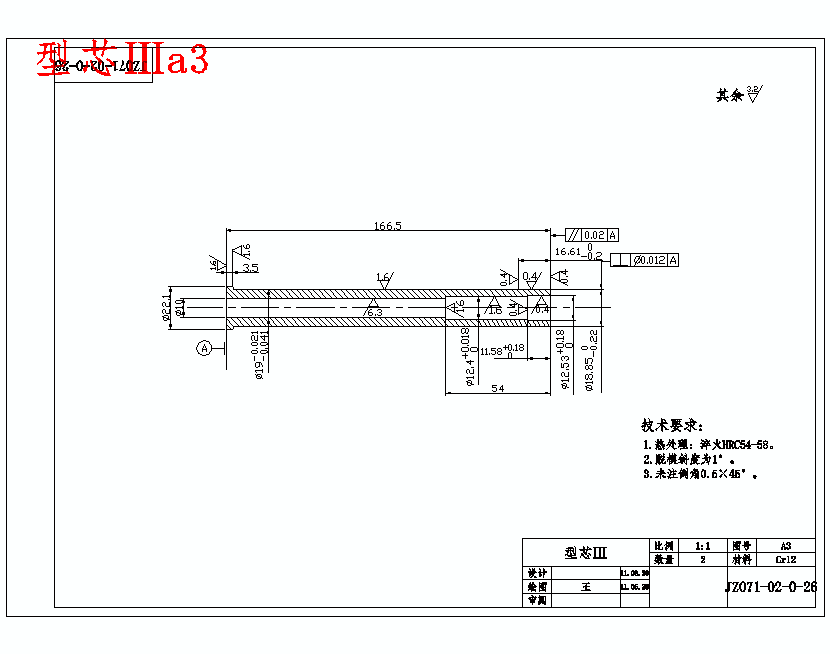

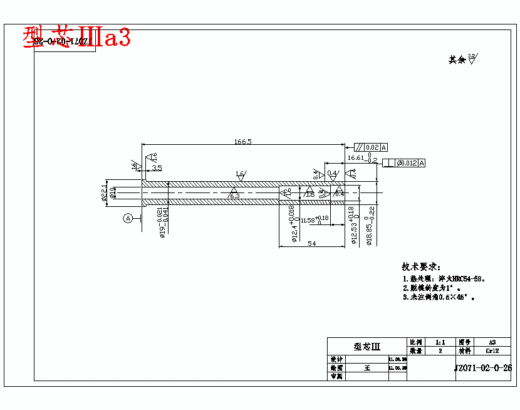

22. 型芯Ⅲa3.dwg
47.7 KB
23. 型芯Ⅲa3.gif
10.7 KB
24. 塑件图.JPG
162 KB

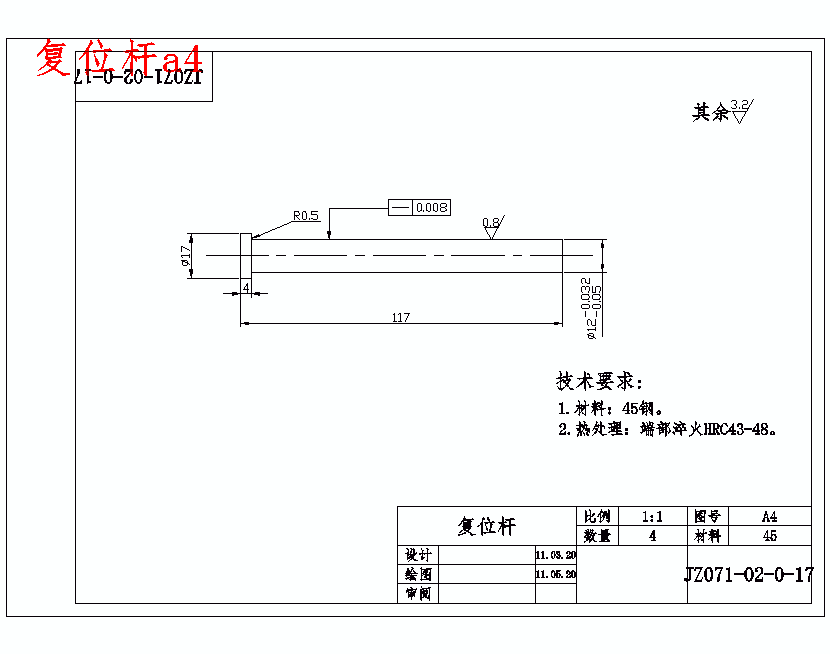

25. 复位杆a4.dwg
41.7 KB
26. 复位杆a4.gif
9.67 KB
27. 外文翻译.pdf
476 KB
28. 字数.JPG
64.1 KB

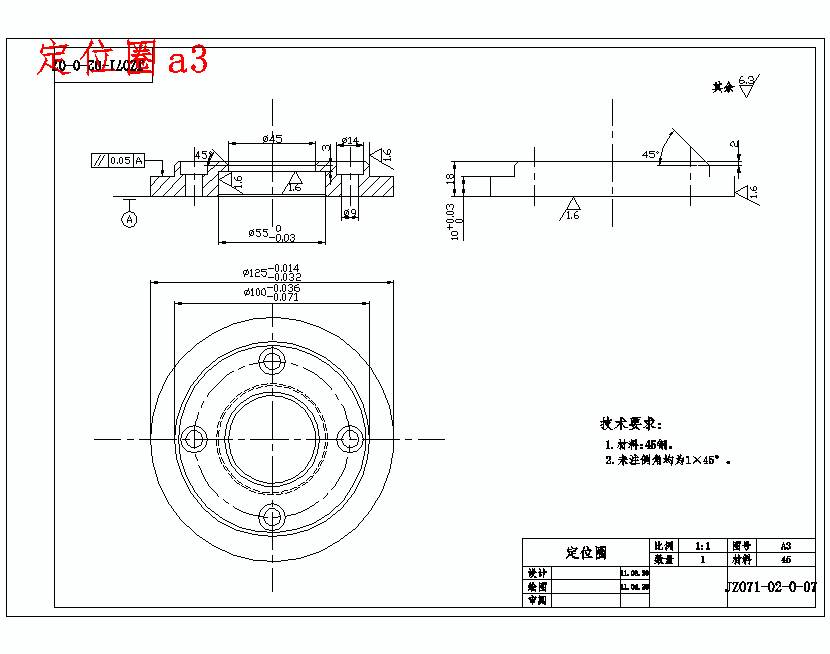

29. 定位圈a3.dwg
50.4 KB
30. 定位圈a3.gif
14.1 KB

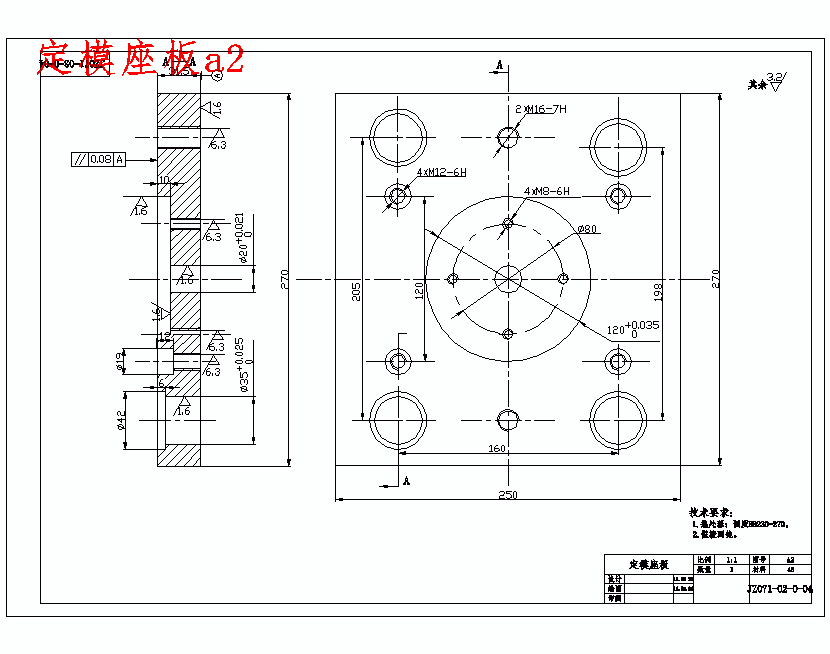

31. 定模座板a2.dwg
54.2 KB
32. 定模座板a2.gif
17.5 KB
33. 实习调研报告.doc
1.04 MB

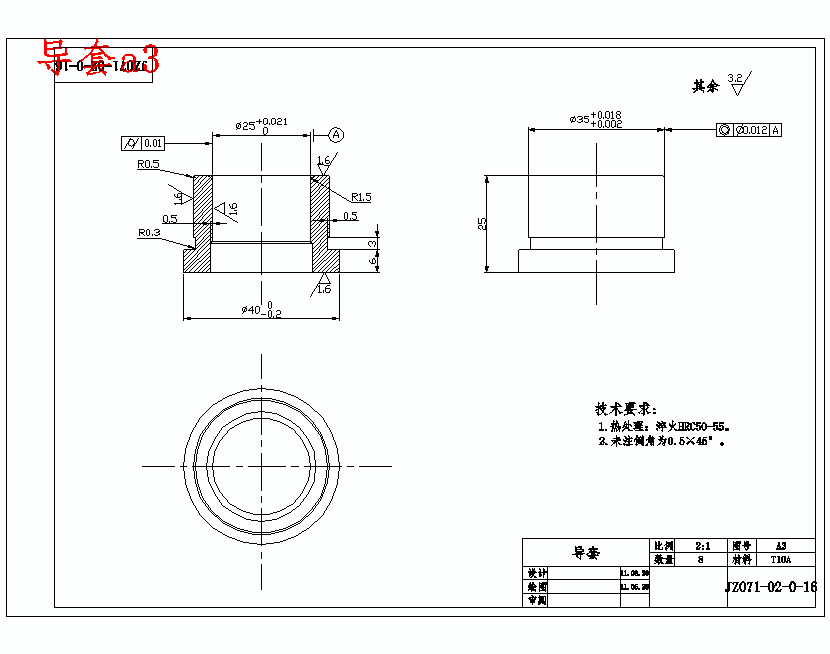

34. 导套a3.dwg
51.9 KB
35. 导套a3.gif
12.3 KB

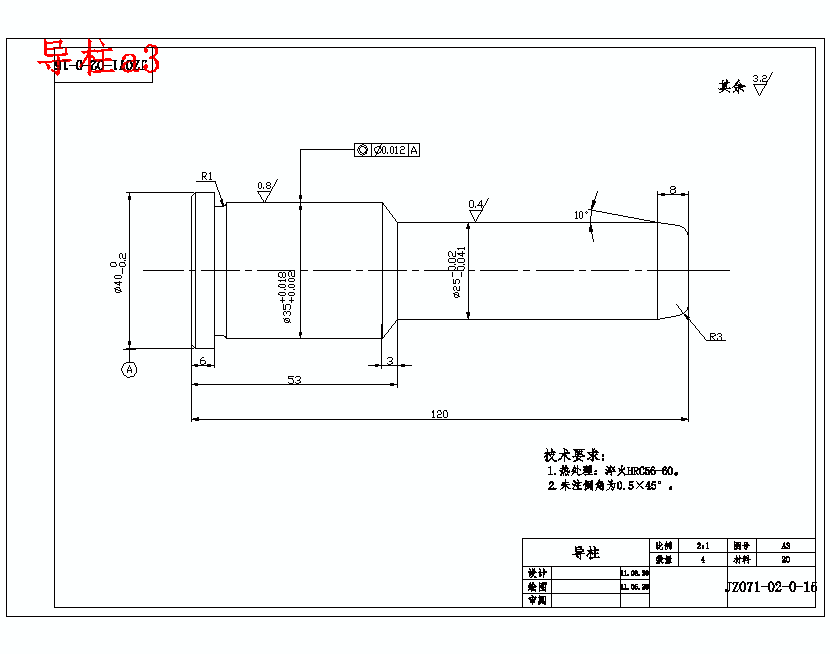

36. 导柱a3.dwg
46.3 KB
37. 导柱a3.gif
10.7 KB
38. 开题报告-控制器底座插件壳体的注塑模具设计-注射模.doc
26 KB

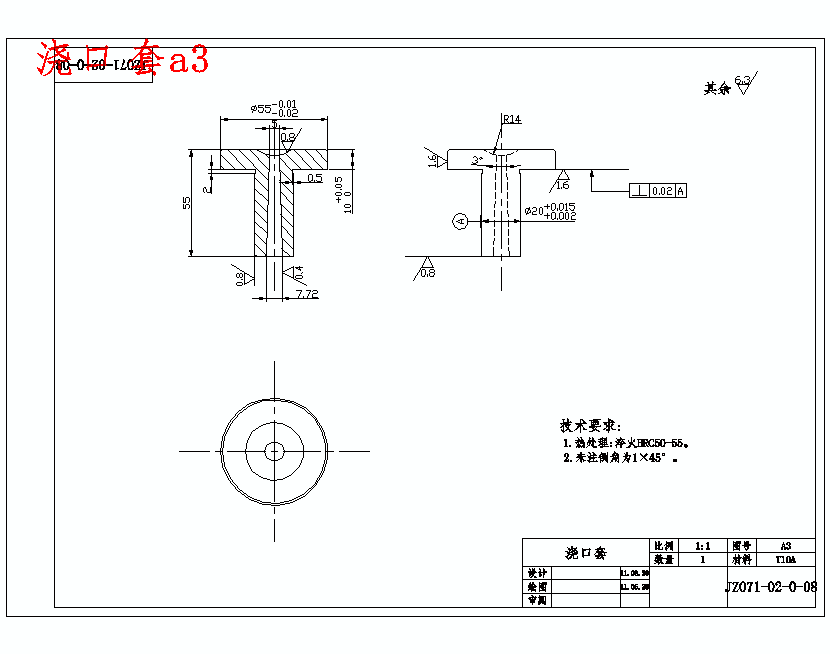

39. 浇口套a3.dwg
50.7 KB
40. 浇口套a3.gif
11 KB
41. 答辩稿-控制器底座插件注射模设计.ppt
671 KB
42. 译文.doc
290 KB
43. 说明书-控制器底座插件壳体的注塑模具设计-注射模.doc
553 KB

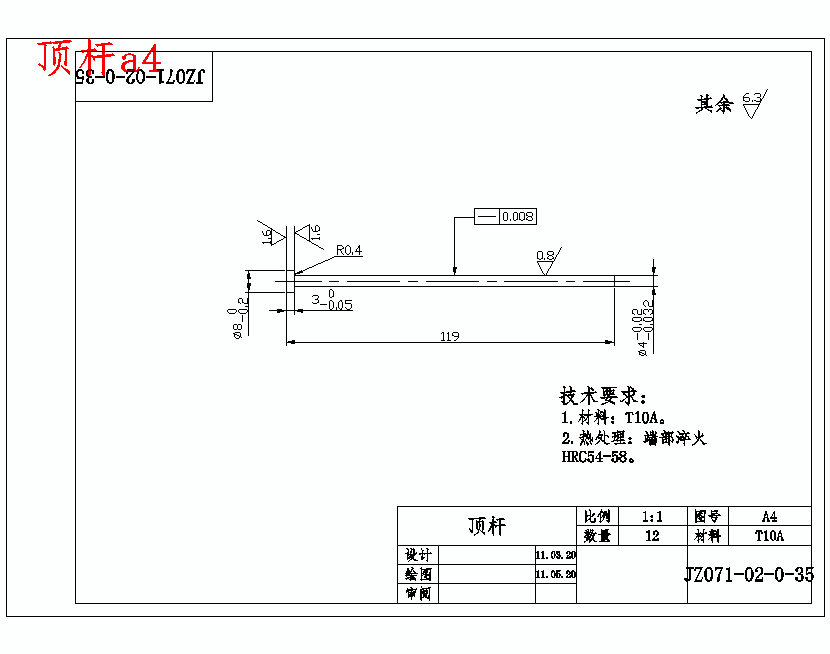

44. 顶杆a4.dwg
42 KB
45. 顶杆a4.gif
9.96 KB
