设备部件 / 模具类 / 矩形带孔外罩-塑料罩壳注塑模具设计-注射模1模2腔含10张CAD图

矩形带孔外罩-塑料罩壳注塑模具设计-注射模1模2腔含10张CAD图AutoCAD,ug,stp图档

图档名称为：矩形带孔外罩-塑料罩壳注塑模具设计-注射模1模2腔含10张CAD图，属于设备部件，模具类分类，软件为AutoCAD,ug,stp, 图纸格式为dwg,pdf,prt，可在线预览，可编辑，可供设计参考

平面图

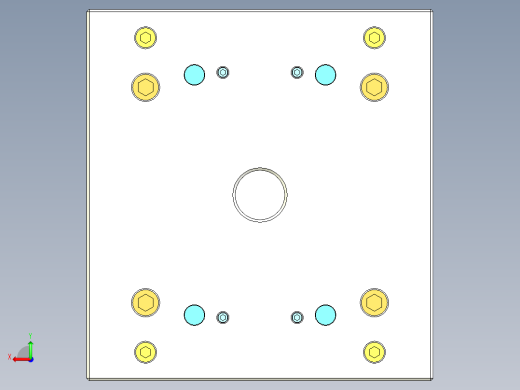

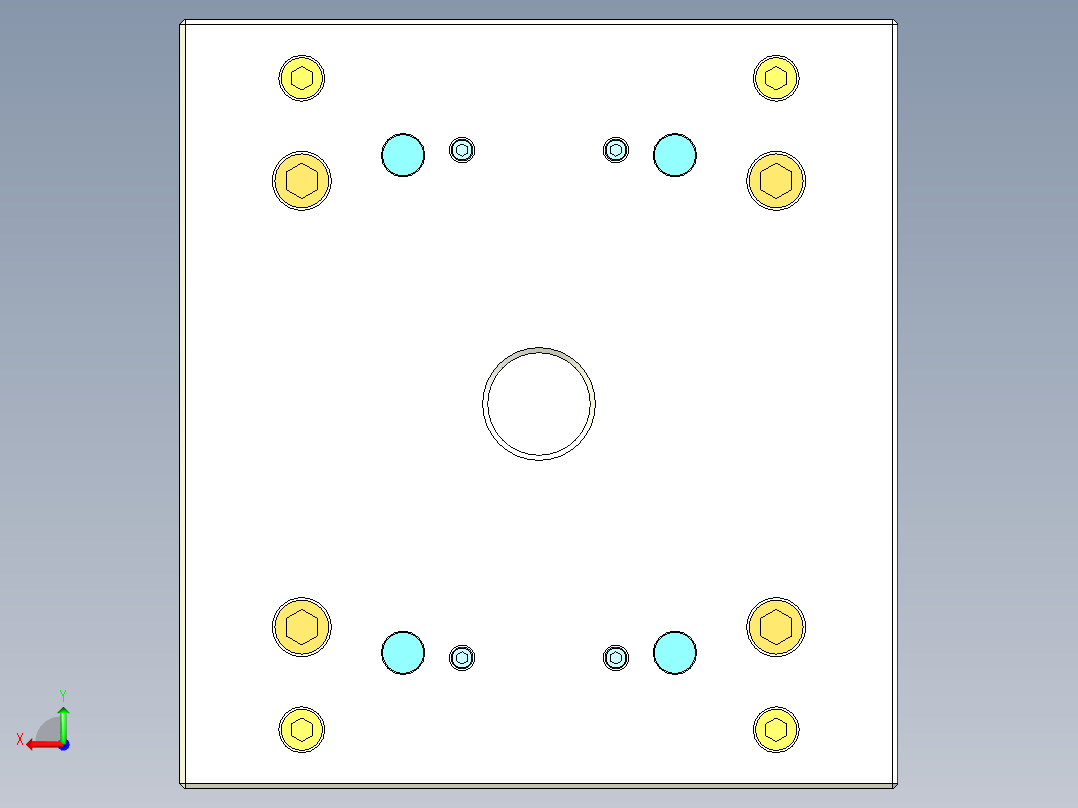

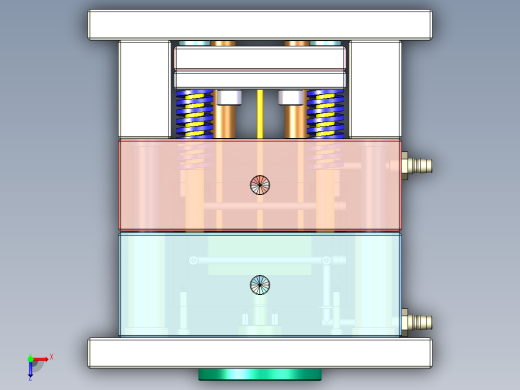

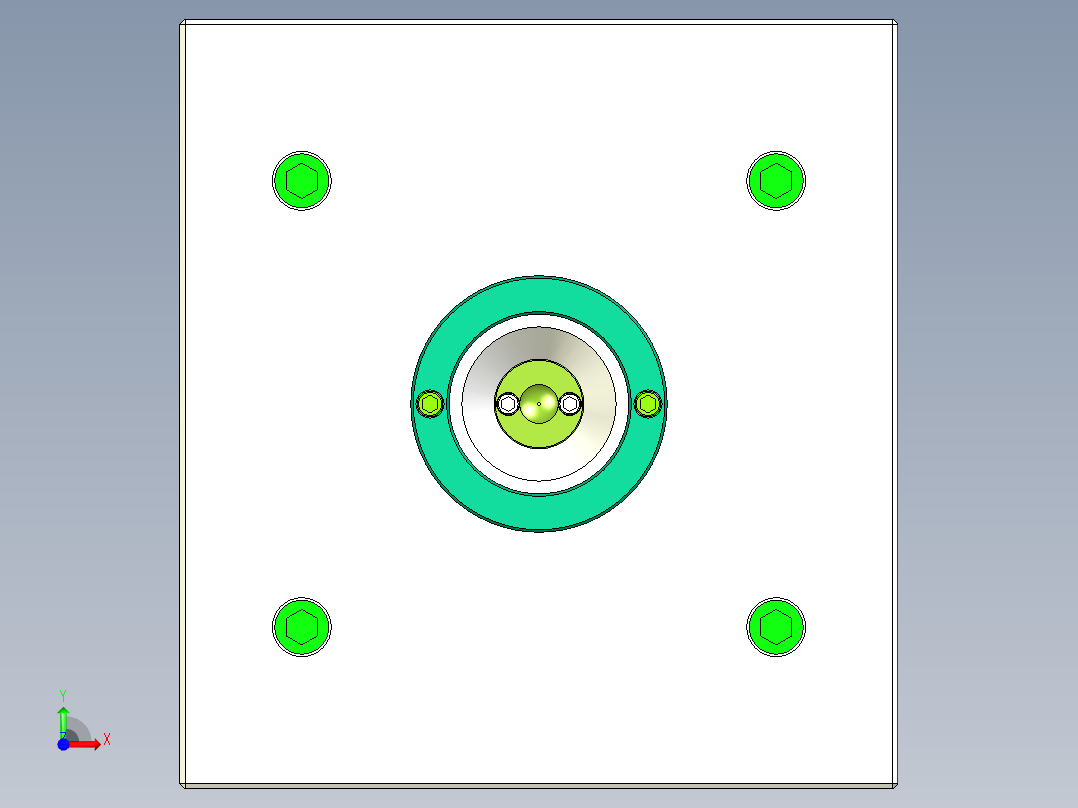

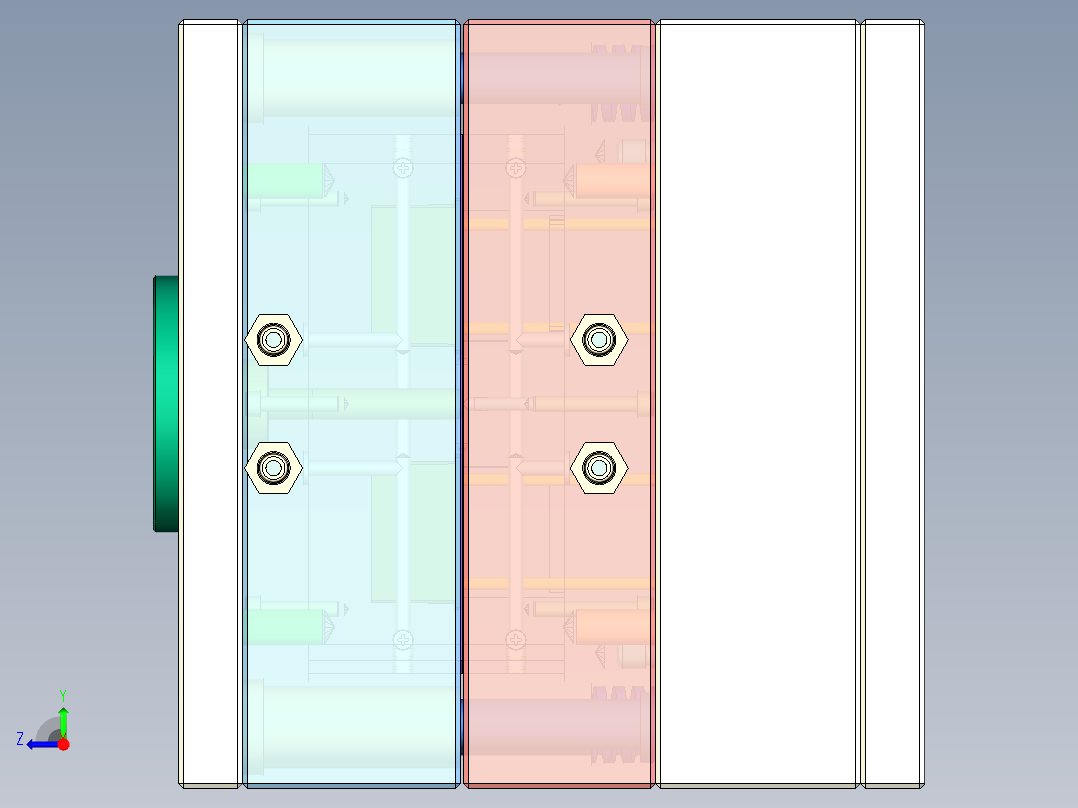

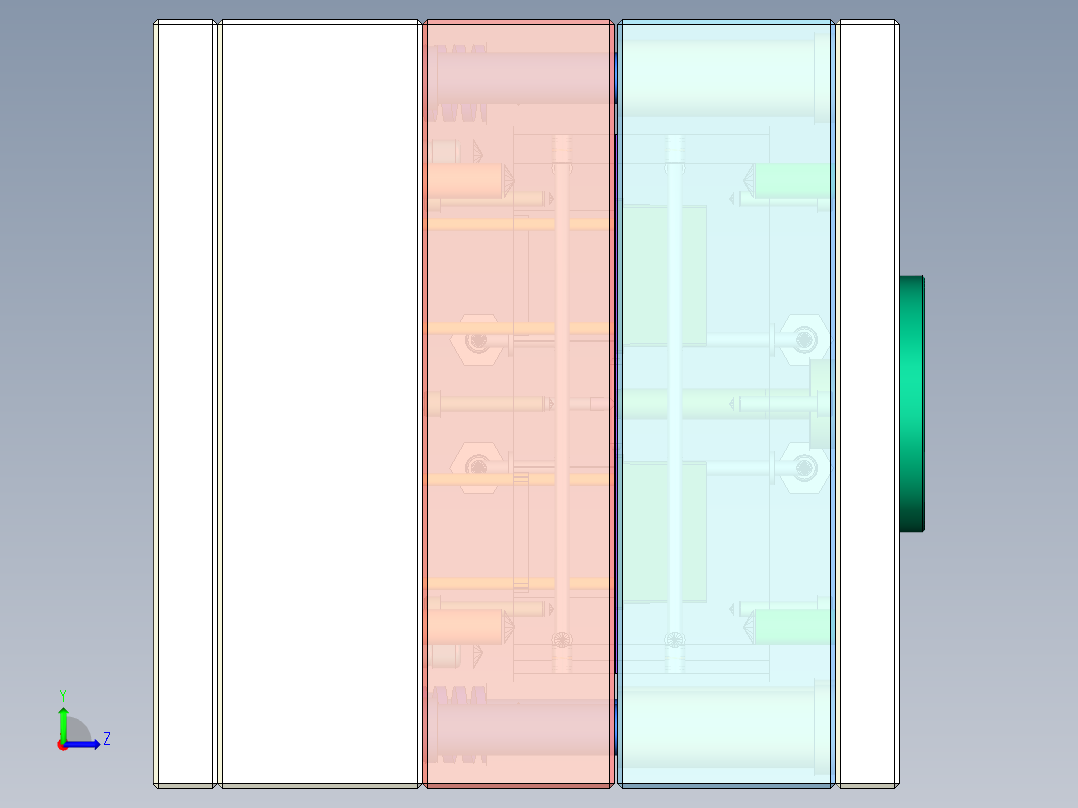

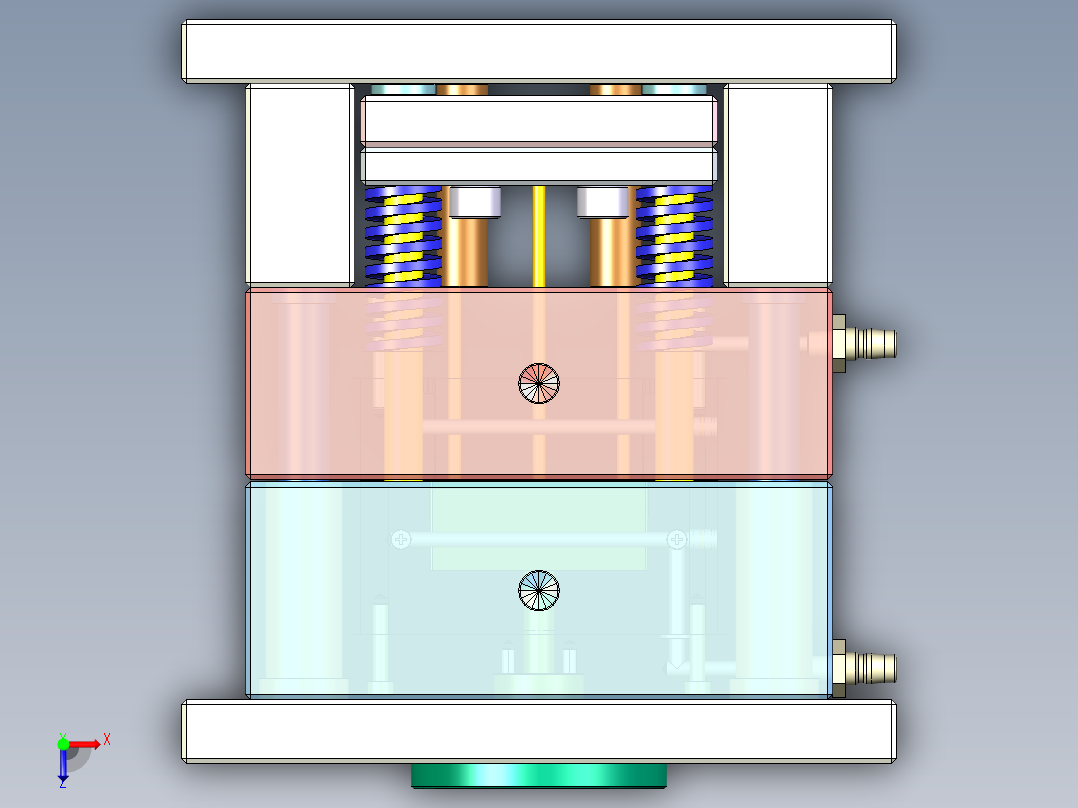

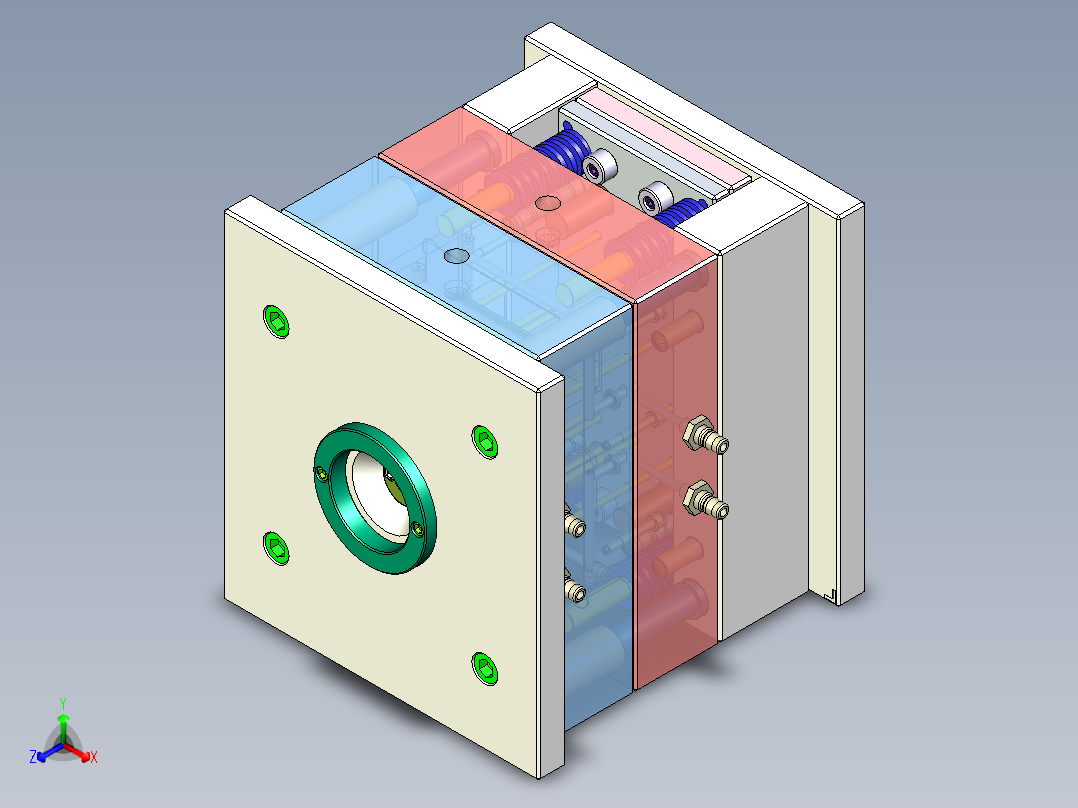

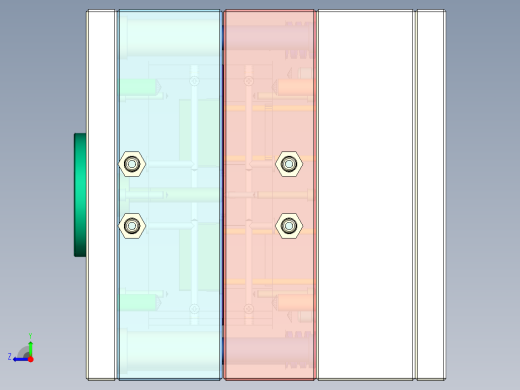

3D视图

加入收藏

模型参数

模型ID：10397051

模型大小：7.16M

软件版本： AutoCAD 2000,ug,stp

模型格式：dwg,pdf,prt

是否可编辑：可修改，包括参数

上传时间：2026-03-25

图纸介绍：

下载模型

醉卧星河

+ 关注

作品: 0

粉丝: 0

文件列表

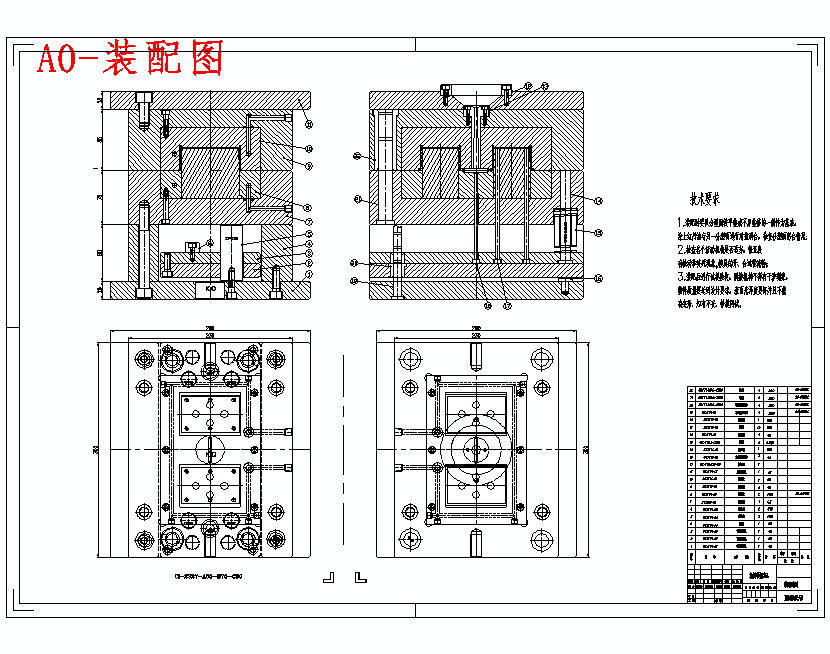

1. A0-注塑模装配图.dwg

270 KB

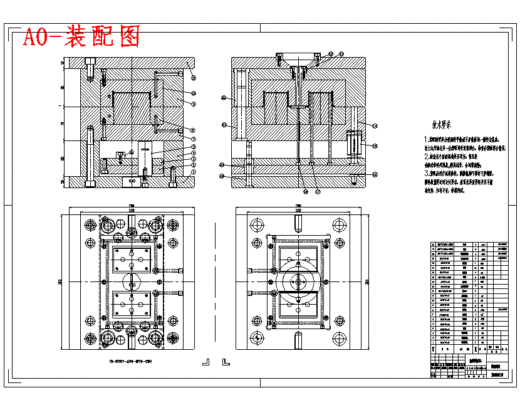

2. A0-装配图.gif

26.9 KB

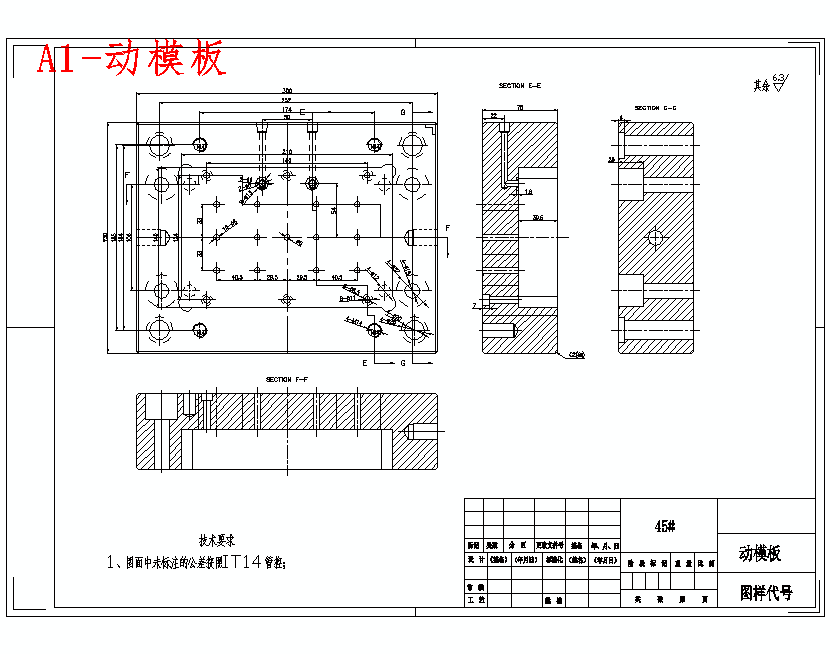

3. A1-动模板.dwg

212 KB

4. A1-动模板.gif

19.6 KB

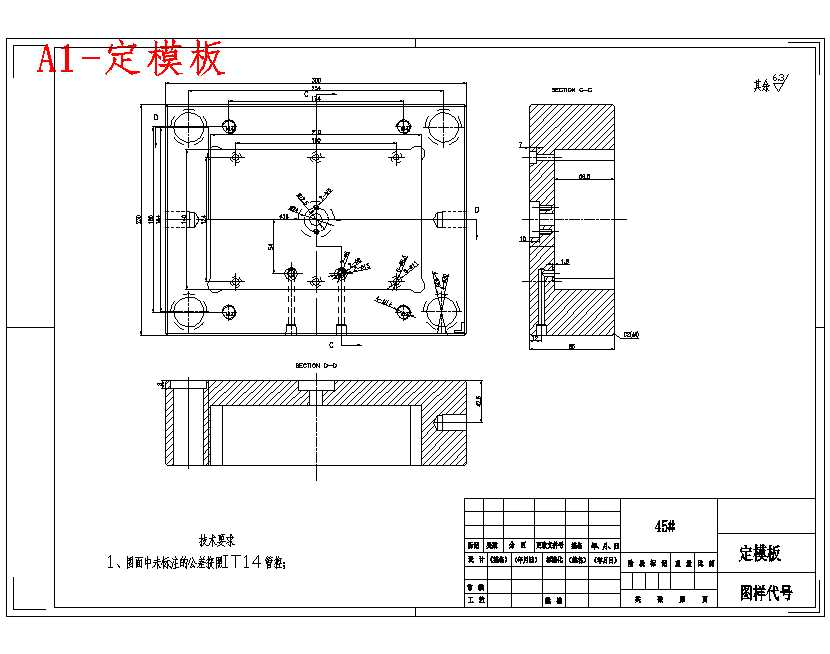

5. A1-定模板.dwg

181 KB

6. A1-定模板.gif

16.6 KB

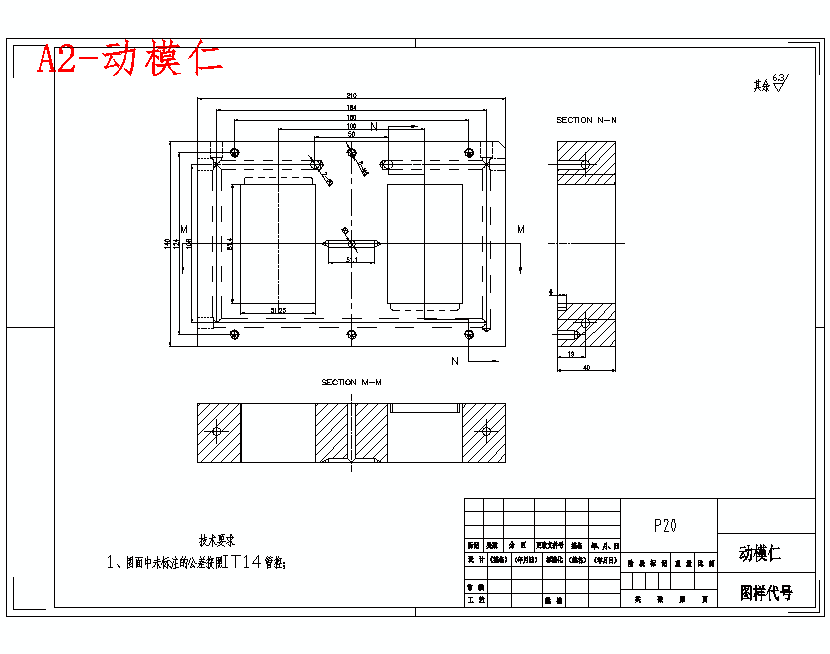

7. A2-动模仁.dwg

164 KB

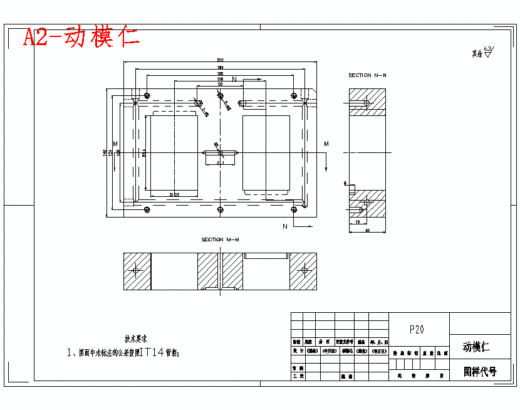

8. A2-动模仁.gif

15.2 KB

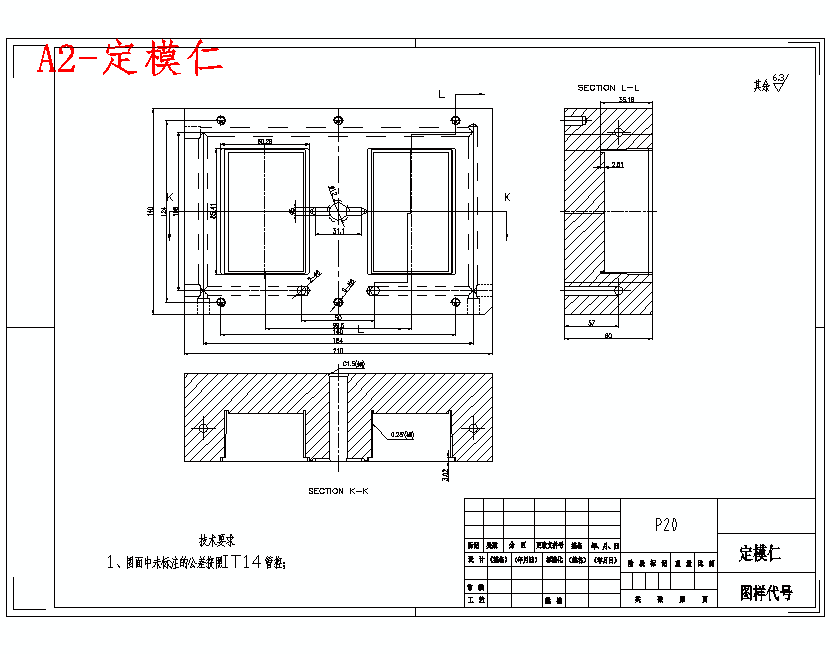

9. A2-定模仁.dwg

171 KB

10. A2-定模仁.gif

17.3 KB

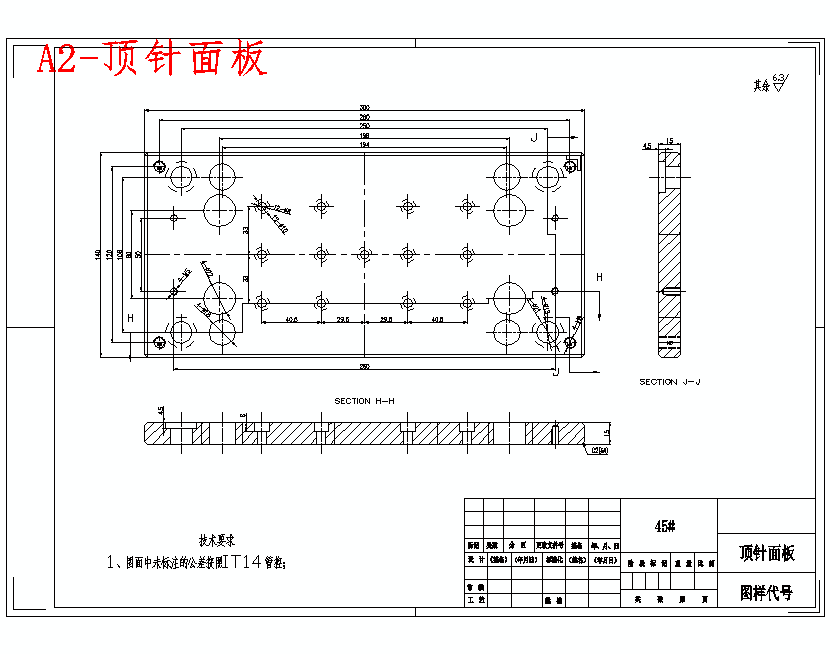

11. A2-顶针面板.dwg

181 KB

12. A2-顶针面板.gif

16.5 KB

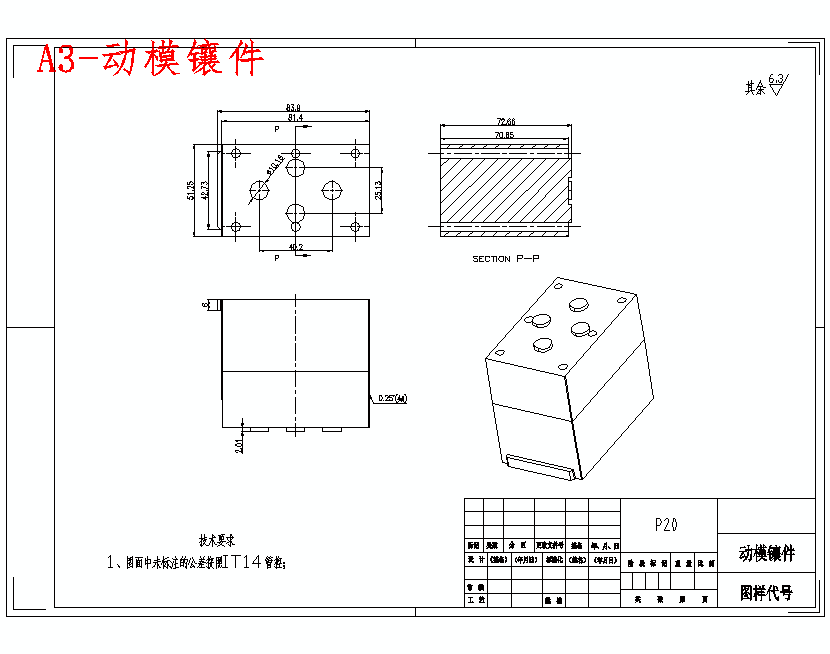

13. A3-动模镶件.dwg

148 KB

14. A3-动模镶件.gif

13.5 KB

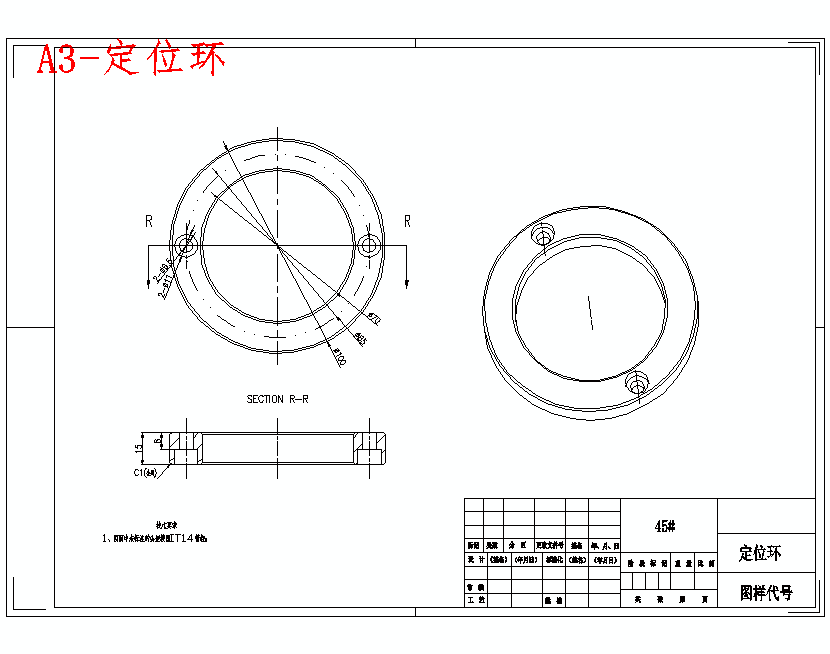

15. A3-定位环.dwg

131 KB

16. A3-定位环.gif

14 KB

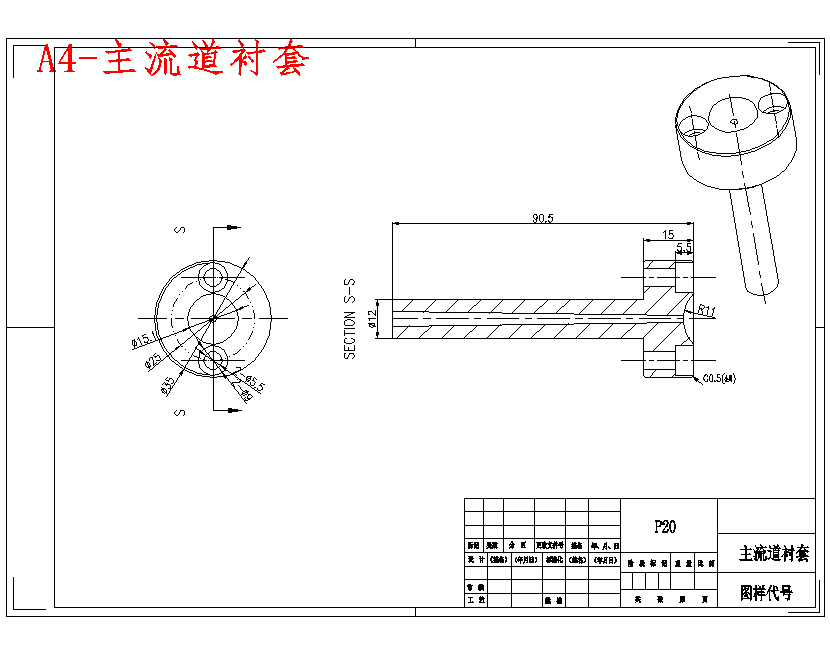

17. A4-主流道衬套.dwg

134 KB

18. A4-主流道衬套.gif

12.9 KB

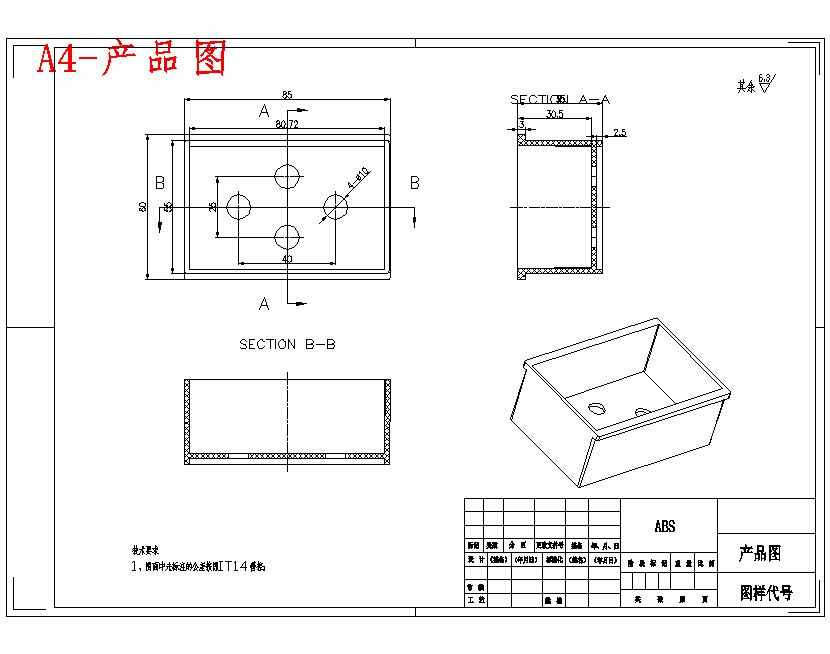

19. A4-产品图.dwg

203 KB

20. A4-产品图.gif

13.9 KB

21. X50简介-矩形带孔外罩-塑料罩壳注塑模具设计-注射模1模2腔含10张CAD图.pdf

1.19 MB

22. sujian.prt

920 KB

23. zhusu.stp

4.26 MB

24. zhusumo.prt

6.85 MB

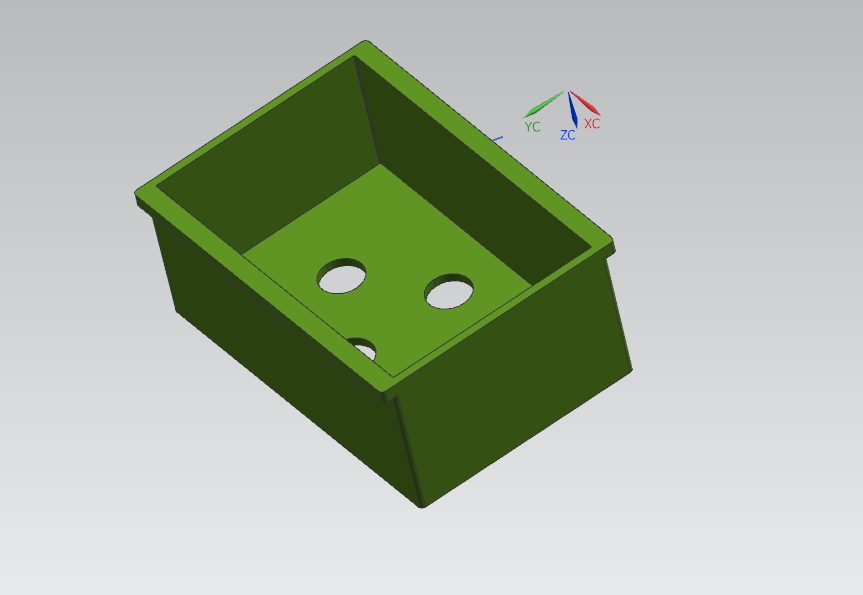

25. 塑件图三维.JPG

87.6 KB

26. 塑件图三维.JPG

87.6 KB

27. 外文翻译.docx

23.2 KB

28. 字数.JPG

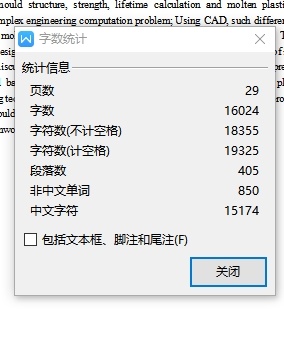

55.8 KB

29. 字数.JPG

55.8 KB

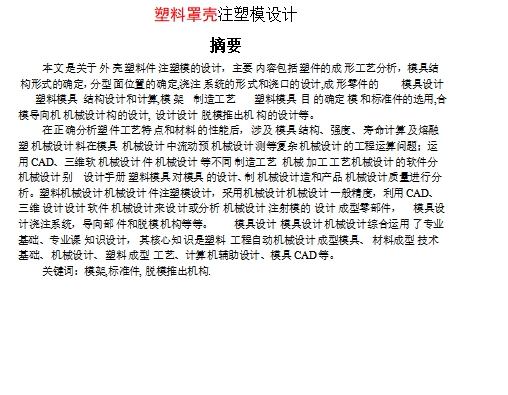

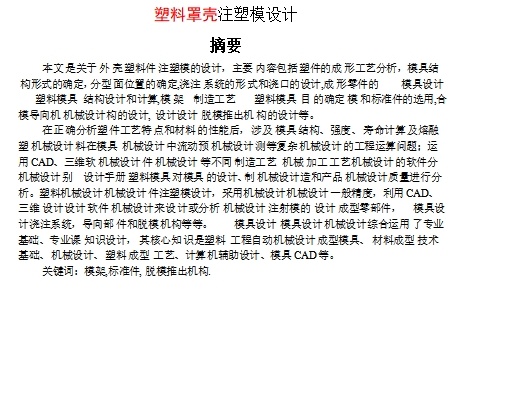

30. 摘要.JPG

167 KB

31. 注塑模的温度调节系统.docx

23.2 KB

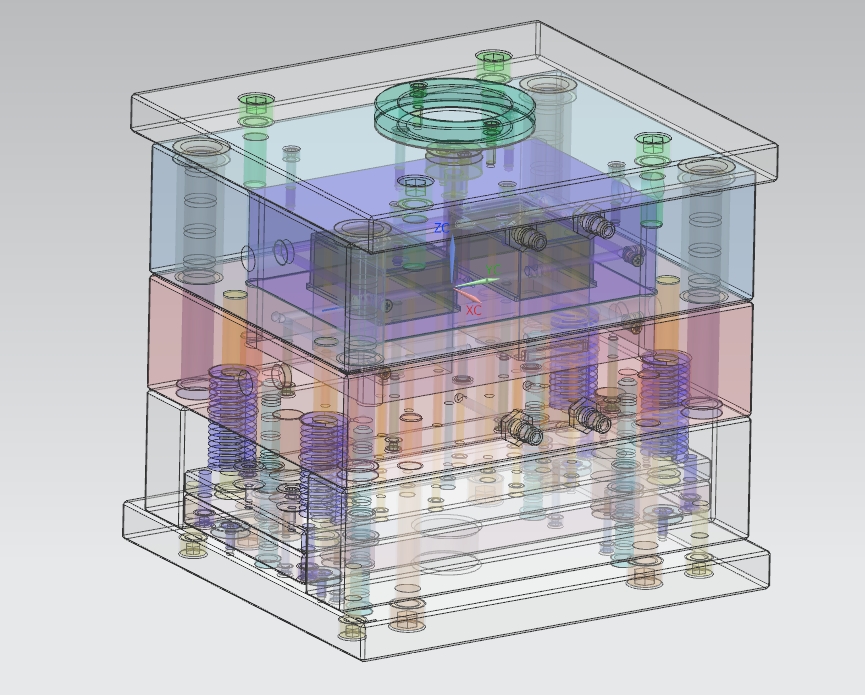

32. 注塑模装配图.JPG

341 KB

33. 注塑模装配图.JPG

341 KB

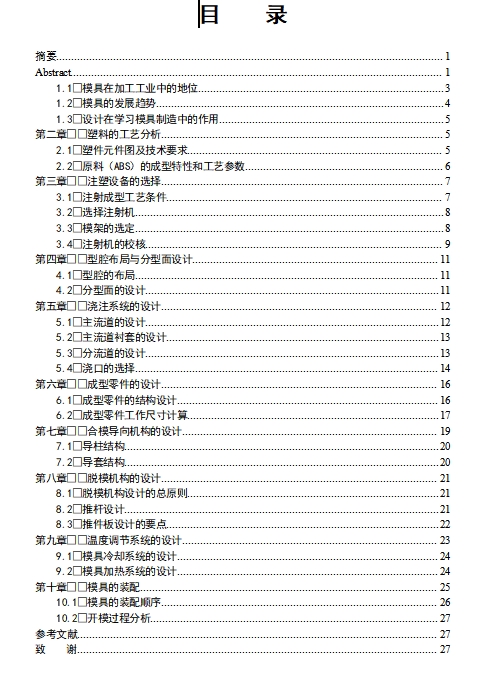

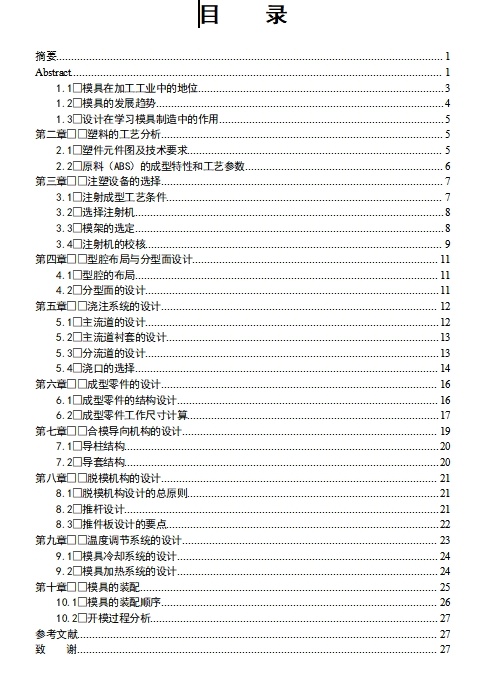

34. 目录.JPG

288 KB

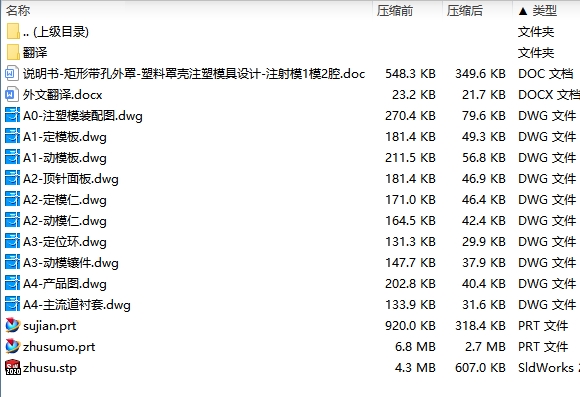

35. 设计所包含文件.JPG

163 KB

36. 说明书-矩形带孔外罩-塑料罩壳注塑模具设计-注射模1模2腔.doc

548 KB
