带侧抽瓶盖的塑料注塑模具设计及成型工艺-注射模含11张CAD图AutoCAD图档
图档名称为：带侧抽瓶盖的塑料注塑模具设计及成型工艺-注射模含11张CAD图，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10403927
模型大小：3.1M
软件版本： AutoCAD 2004
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-04-02
图纸介绍：
下载模型
文件列表

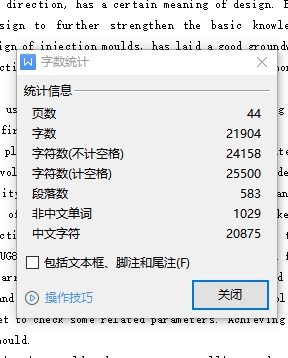

1. 1字数.JPG
68 KB

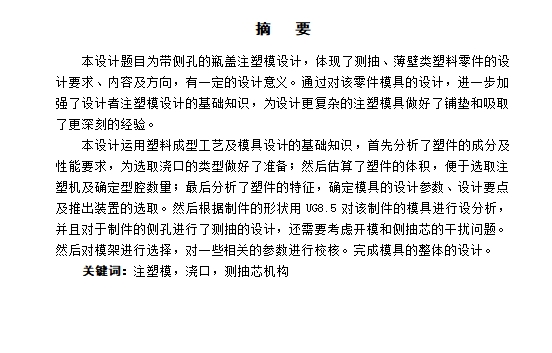

2. 2摘要.JPG
128 KB

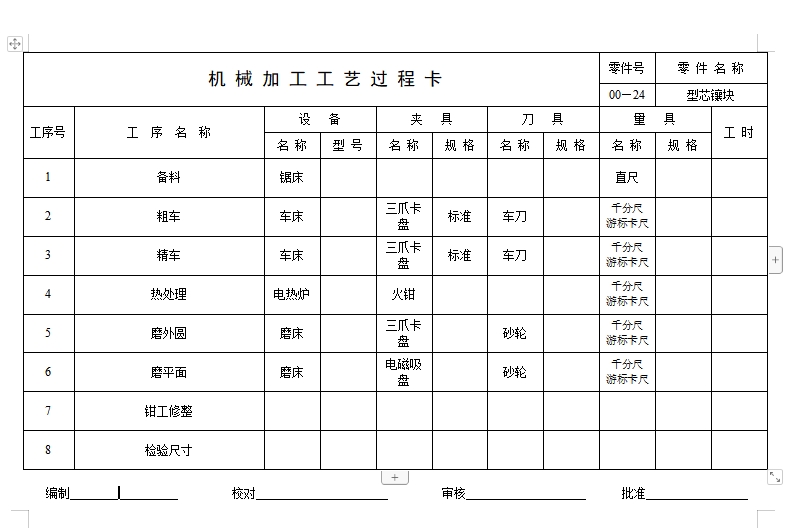

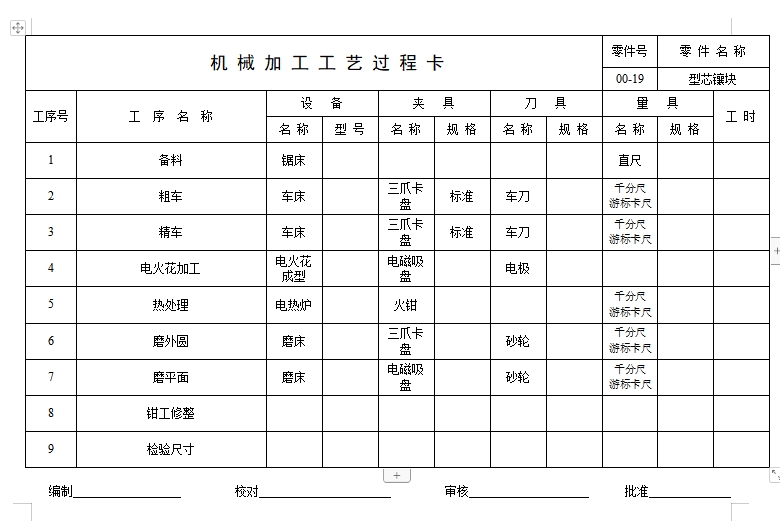

3. 3型芯镶块过程卡2.JPG
143 KB
4. 4型芯镶块过程卡.JPG
135 KB

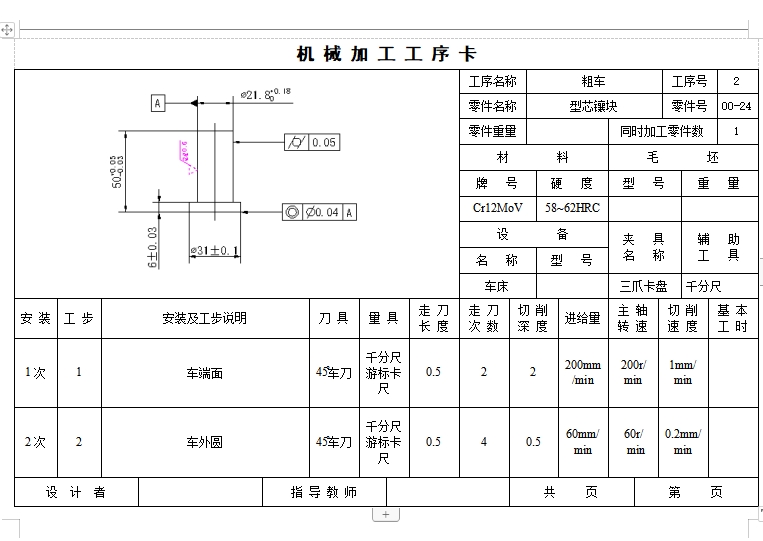

5. 5型芯镶块工序卡.JPG
155 KB

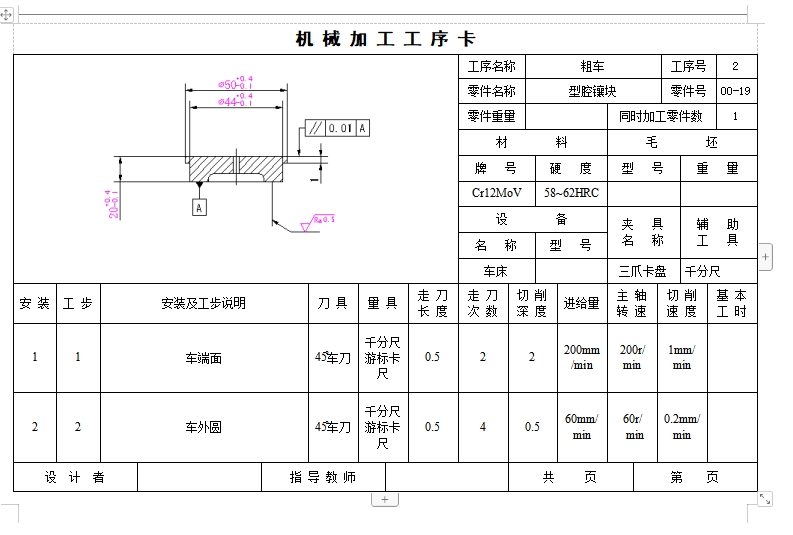

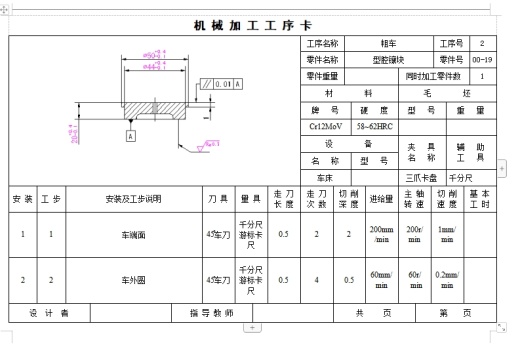

6. 6型腔镶块工序卡.JPG
158 KB
7. 7设计所包含文件.jpg
56.9 KB

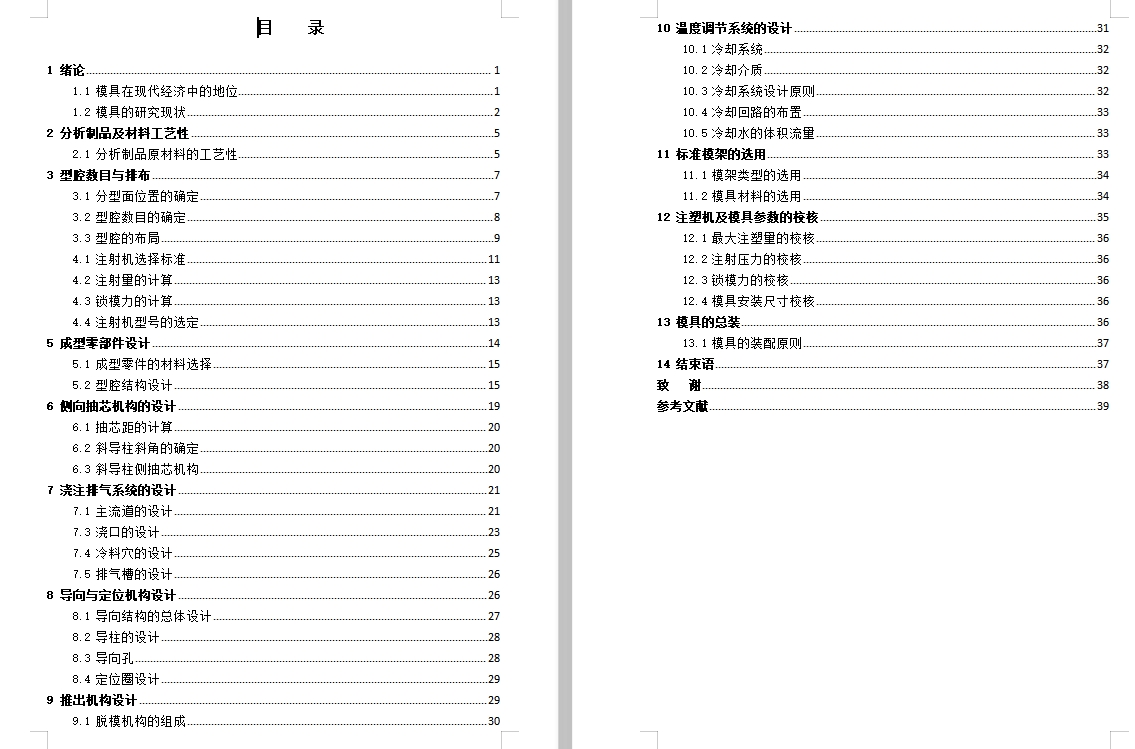

8. 8目录.JPG
426 KB

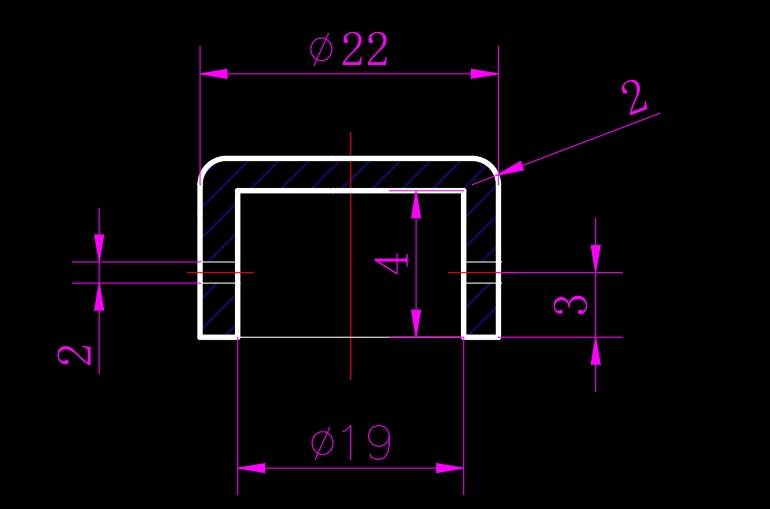

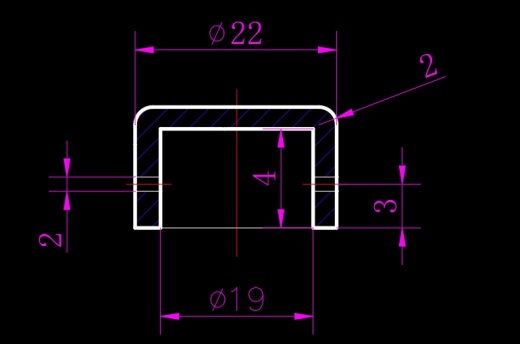

9. A塑件图.JPG
66.7 KB
10. A塑件图.JPG
66.7 KB

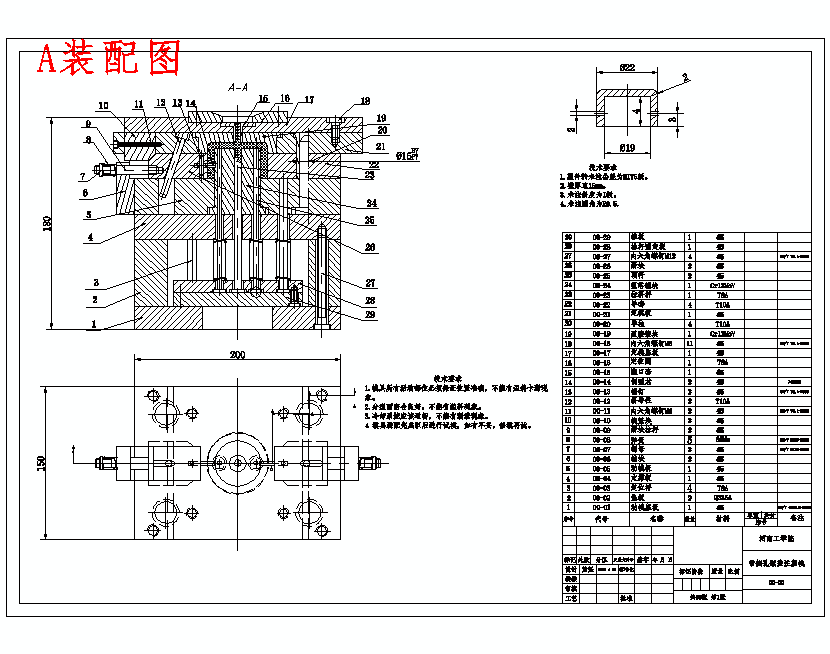

11. A装配图.dwg
118 KB
12. A装配图.gif
24 KB
13. Y50简介-带侧抽瓶盖的塑料注塑模具设计及成型工艺-注射模含11张CAD图.pdf
1.41 MB
14. 中期检查表.doc
23.5 KB
15. 任务说明书.doc
19 KB

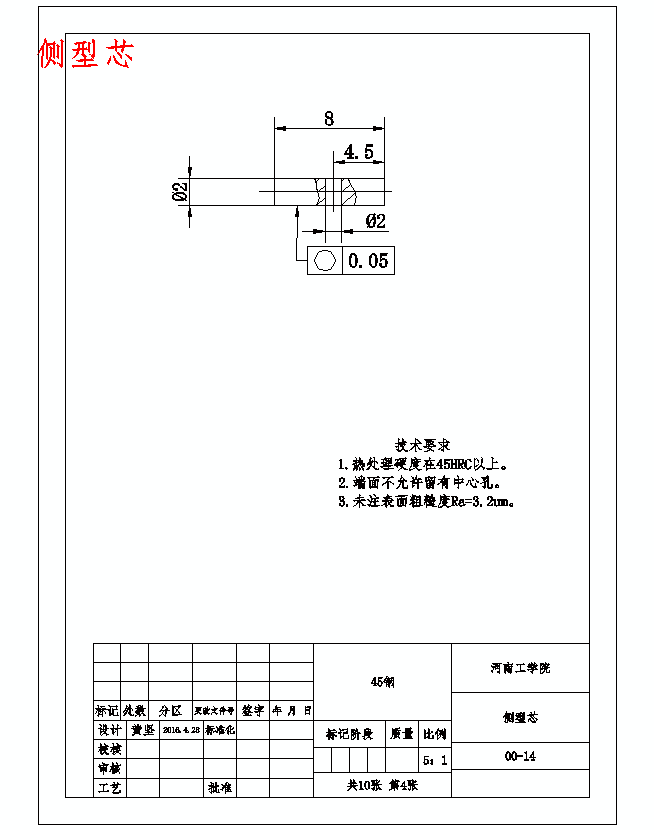

16. 侧型芯.dwg
56.4 KB
17. 侧型芯.gif
12.2 KB

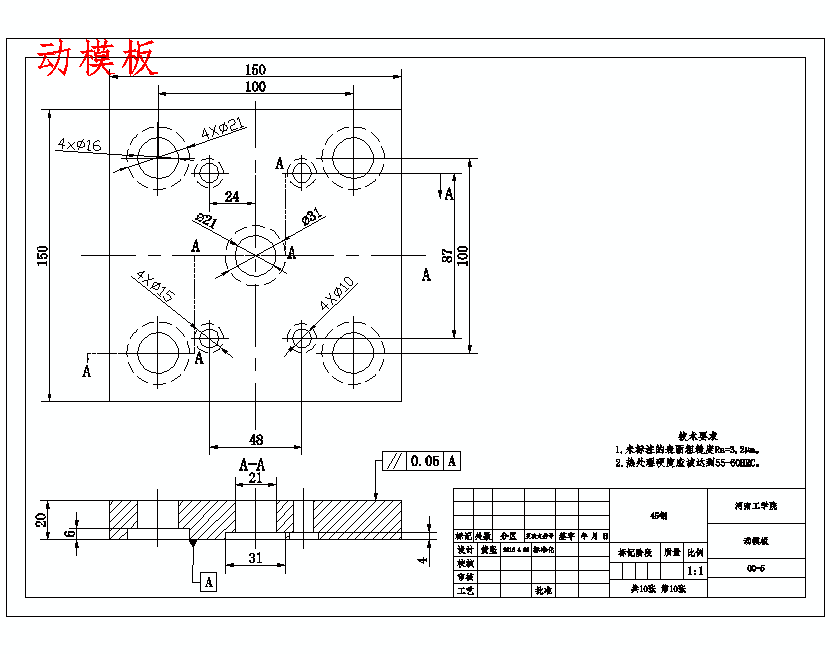

18. 动模板.dwg
70.9 KB
19. 动模板.gif
15.5 KB
20. 图纸汇总.dwg
212 KB
21. 型腔 机械加工工序卡.doc
31.5 KB
22. 型腔 机械加工工艺过程卡.doc
27 KB

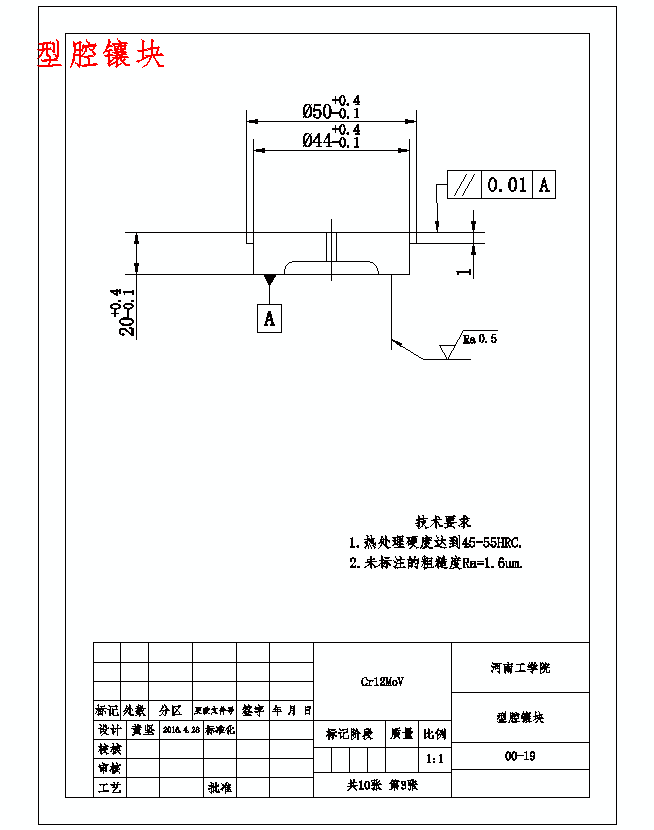

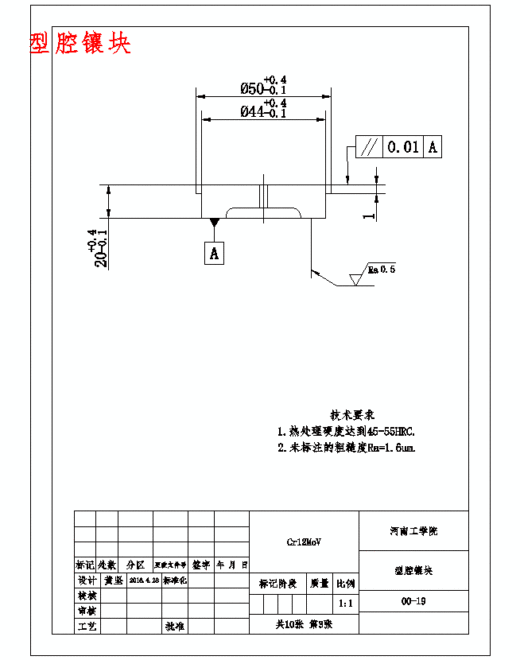

23. 型腔镶块.dwg
57.9 KB
24. 型腔镶块.gif
13.2 KB
25. 型芯 机械加工工序卡.doc
31.5 KB
26. 型芯 机械加工工艺过程卡.doc
26 KB

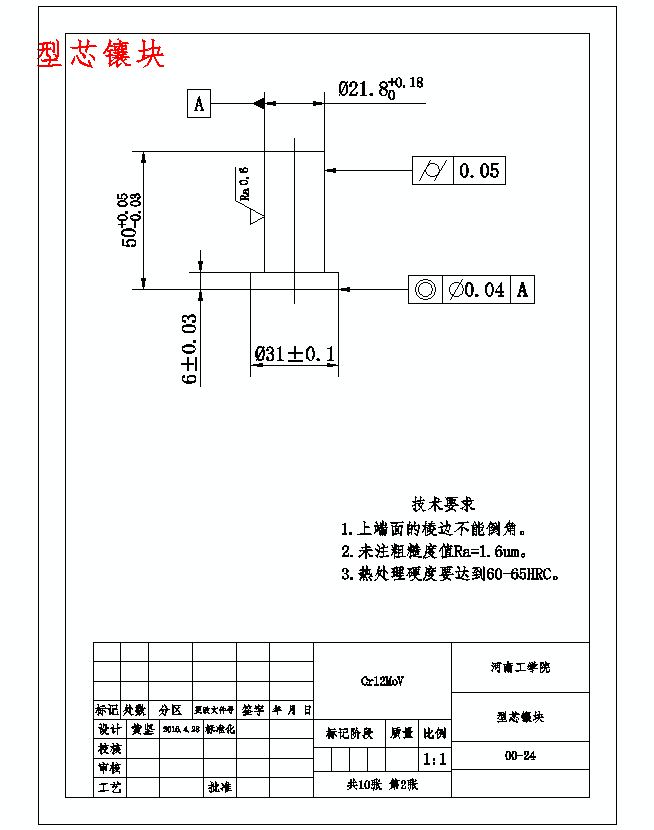

27. 型芯镶块.dwg
57.8 KB
28. 型芯镶块.gif
14.4 KB
29. 字数.JPG
68 KB

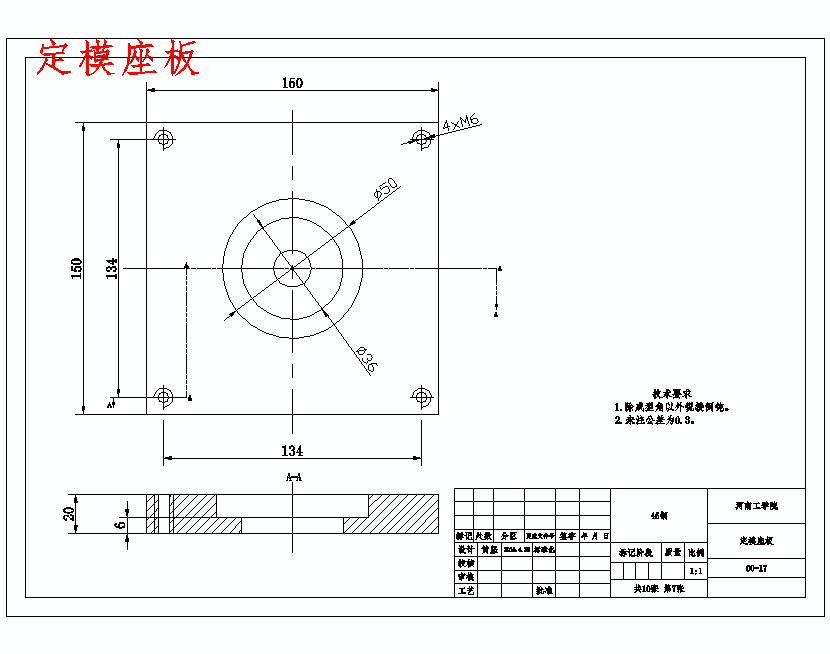

30. 定模座板.dwg
65.2 KB
31. 定模座板.gif
13.2 KB

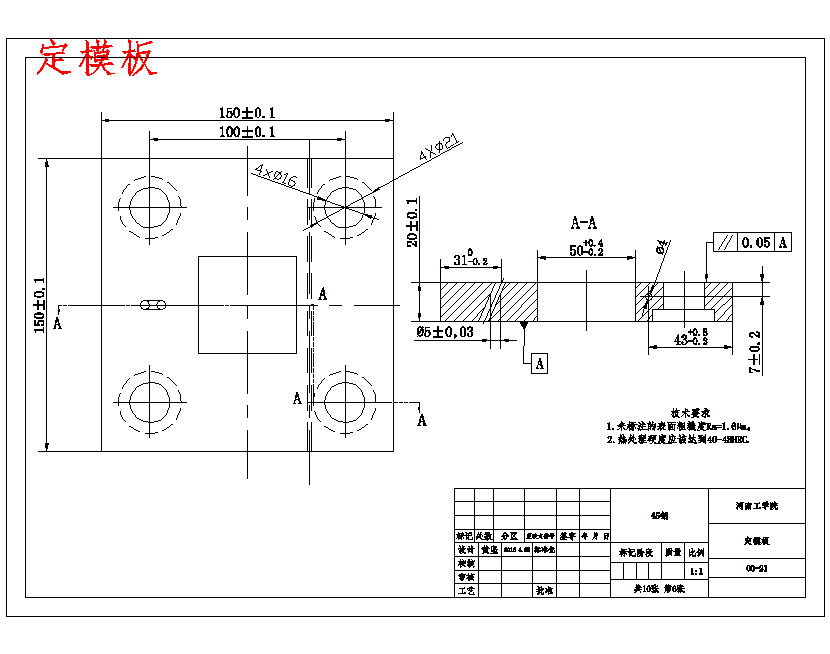

32. 定模板.dwg
67.9 KB
33. 定模板.gif
15.1 KB

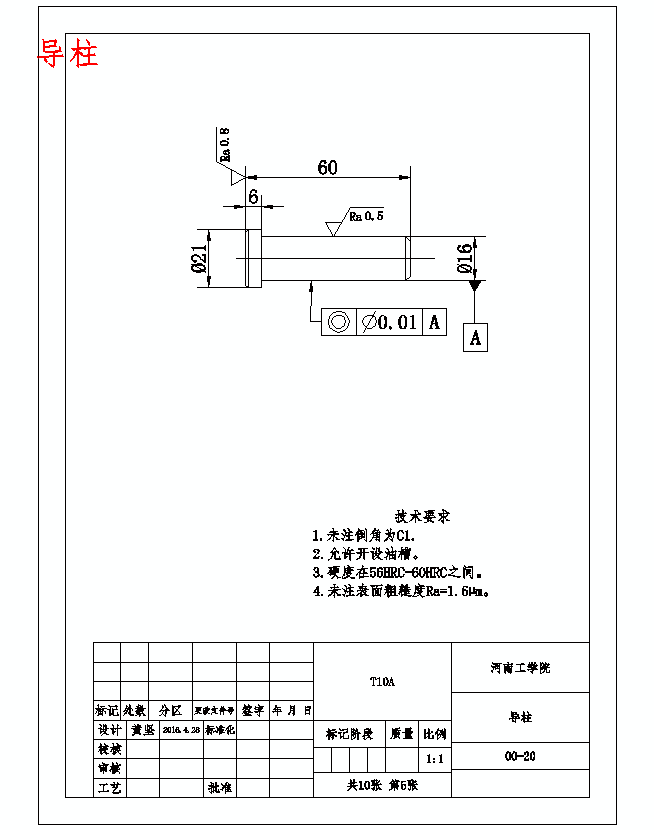

34. 导柱.dwg
57.9 KB
35. 导柱.gif
12.8 KB

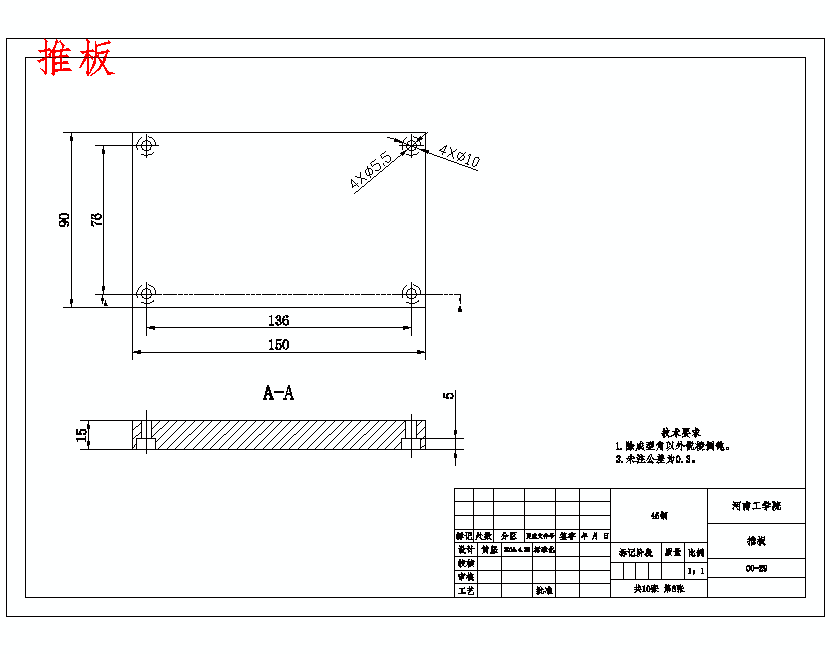

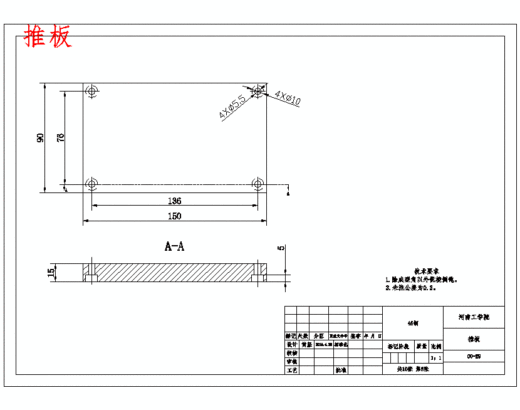

36. 推板.dwg
64.1 KB
37. 推板.gif
10.4 KB

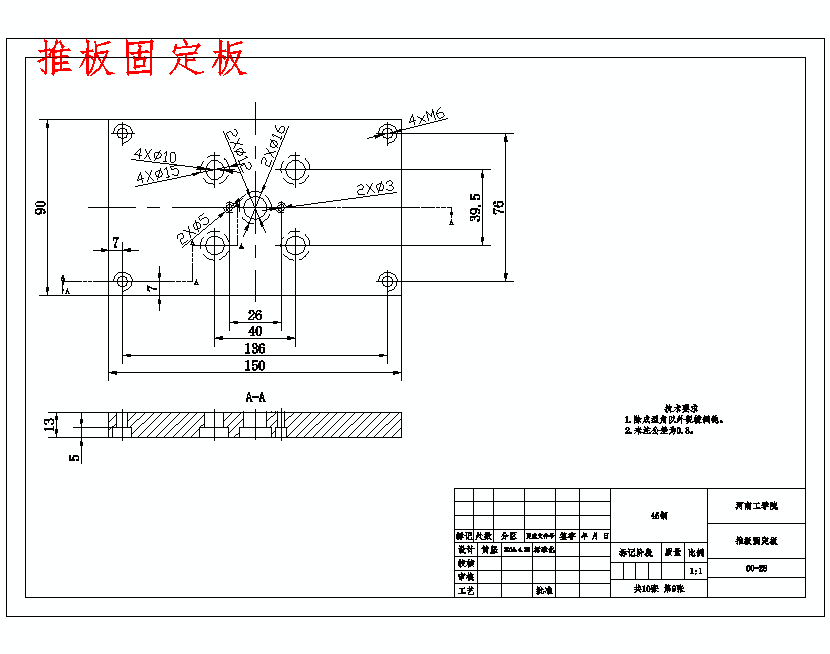

38. 推板固定板.dwg
70.9 KB
39. 推板固定板.gif
13.4 KB
40. 评语.doc
18.5 KB
41. 说明书-带侧抽瓶盖的塑料注塑模具设计及成型工艺-注射模.docx
323 KB
