一四档变速叉、一四挡变速叉的加工工艺装备及钻Φ3孔专用夹具设计含4张CAD图AutoCAD图档
CAD图档名称为：一四档变速叉、一四挡变速叉的加工工艺装备及钻Φ3孔专用夹具设计含4张CAD图，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10403842
模型大小：3.05M
软件版本： AutoCAD 2004
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-04-02
图纸介绍：
下载模型
文件列表

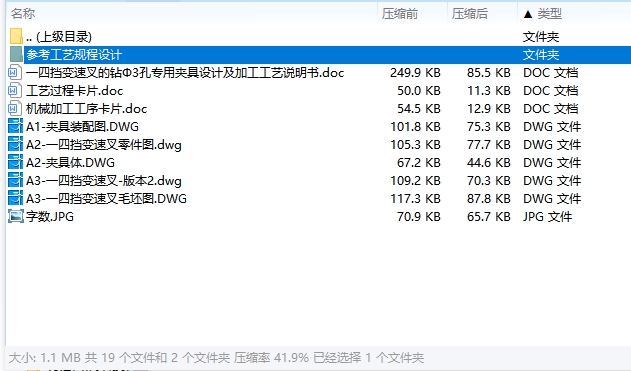

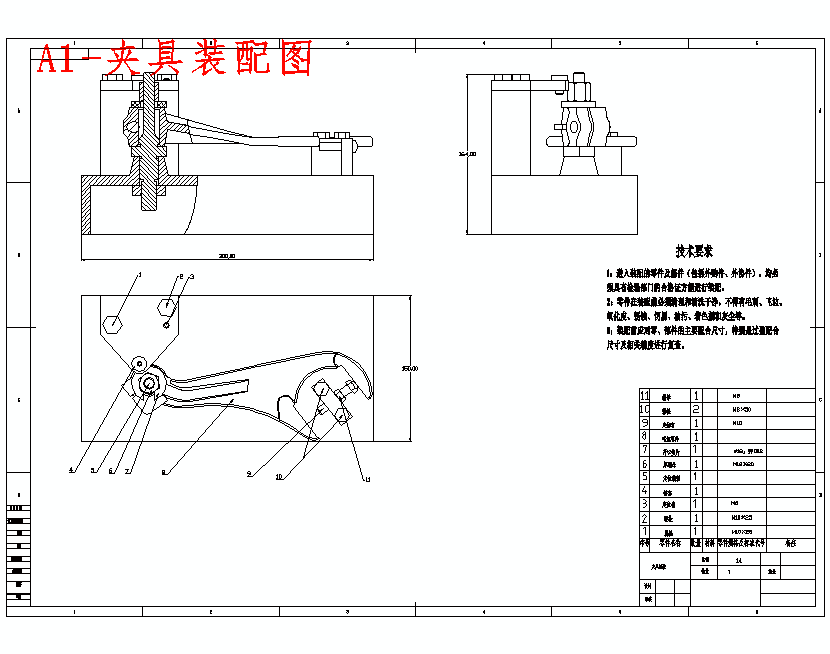

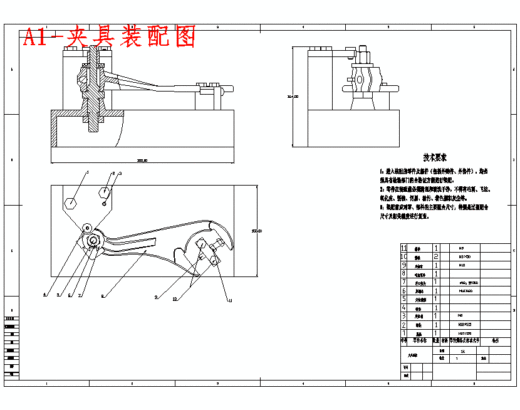

1. A1-夹具装配图.DWG
102 KB
2. A1-夹具装配图.gif
16 KB

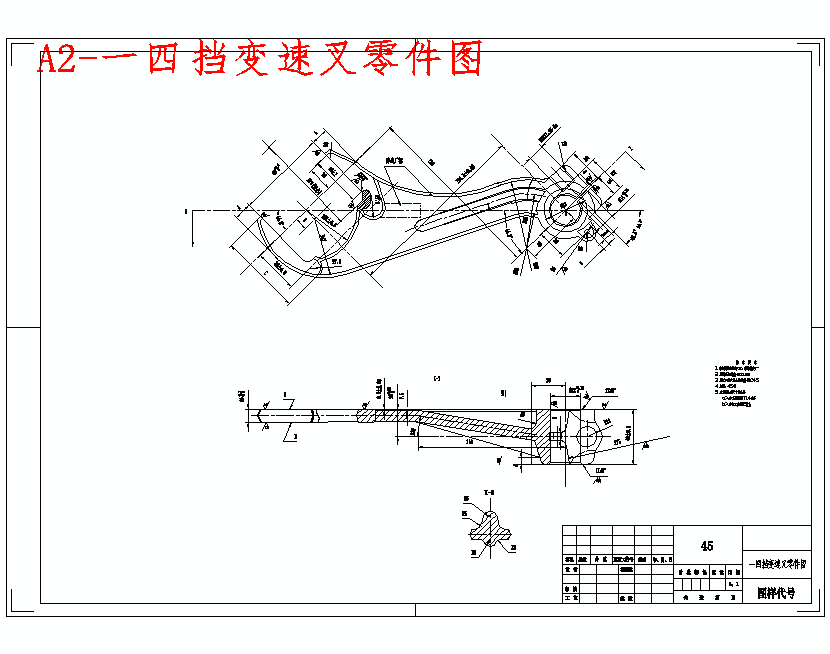

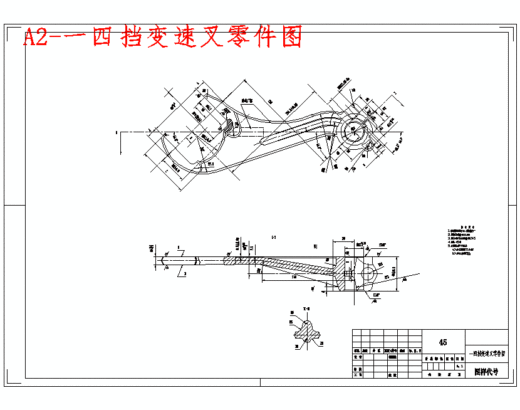

3. A2-一四挡变速叉零件图.dwg
105 KB
4. A2-一四挡变速叉零件图.gif
15 KB

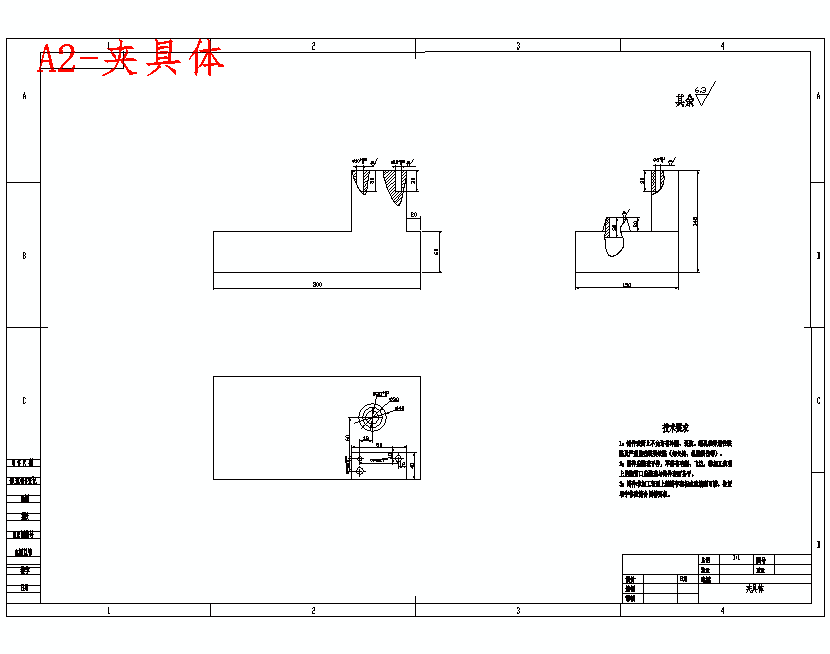

5. A2-夹具体.DWG
67.2 KB
6. A2-夹具体.gif
9.79 KB
7. A3-一四挡变速叉-版本2.dwg
109 KB

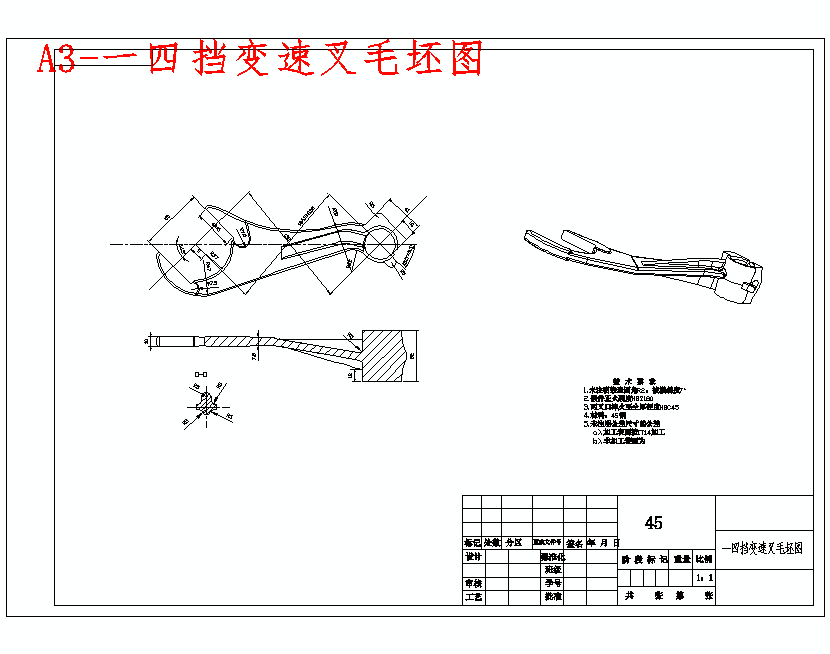

8. A3-一四挡变速叉毛坯图.DWG
117 KB
9. A3-一四挡变速叉毛坯图.gif
12.8 KB

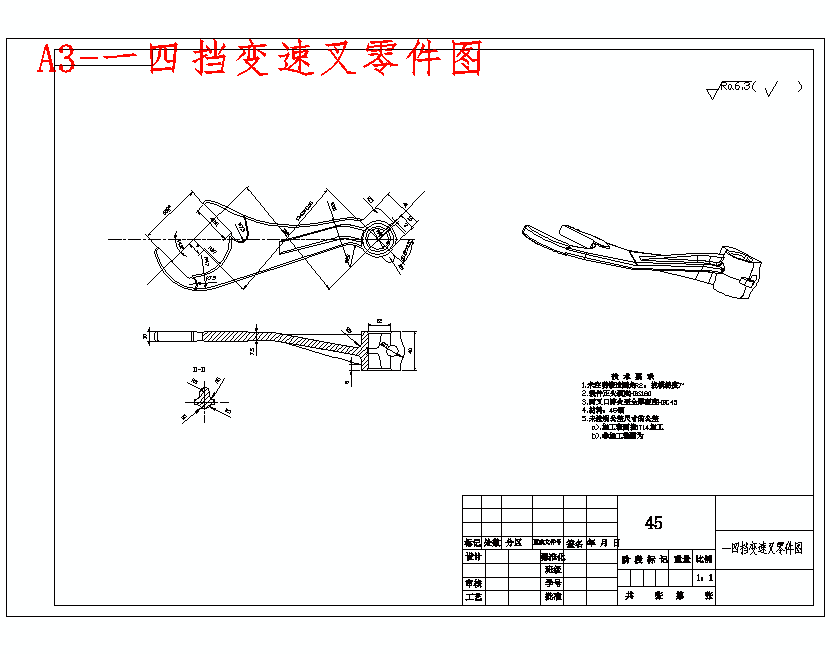

10. A3-一四挡变速叉零件图.gif
13.2 KB
11. X50简介-一四档变速叉、一四挡变速叉的加工工艺装备及钻Φ3孔专用夹具设计含4张CAD图.pdf
1.12 MB
12. 一四挡变速叉加工工艺装备说明书.doc
1.03 MB
13. 一四挡变速叉机械加工工艺过程卡片.doc
54.5 KB

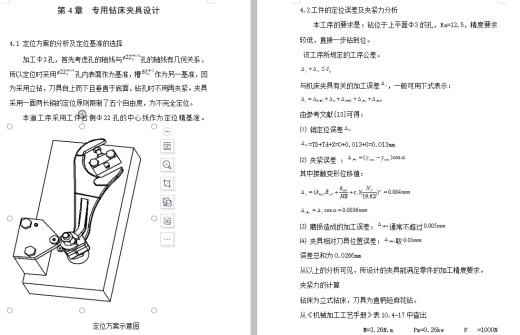

14. 一四挡变速叉的钻Φ3孔专用夹具设计及加工工艺说明书.doc
250 KB

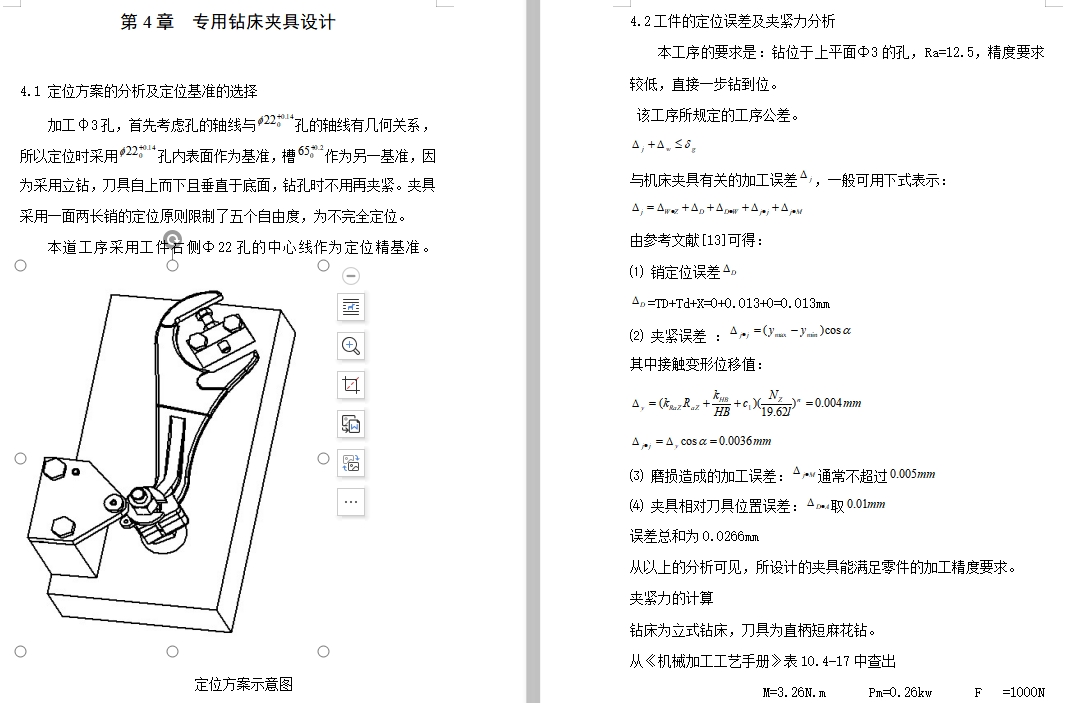

15. 夹具设计部分.JPG
295 KB
16. 字数.JPG

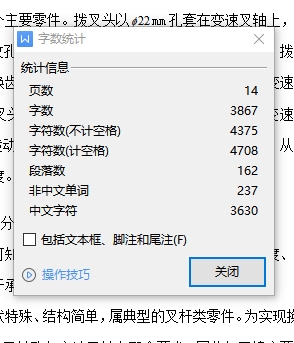

70.9 KB
17. 字数.JPG
70.9 KB
18. 工序1及工序2.doc
152 KB
19. 工序3-钻扩铰Φ22孔.doc
91.5 KB
20. 工序5-铣宽65mm的内侧面.doc
89.5 KB
21. 工序6-钻M12螺纹孔.doc
53 KB
22. 工序7-钻Φ3孔.doc
89 KB
23. 工序8-钻Φ14孔.doc
61.5 KB

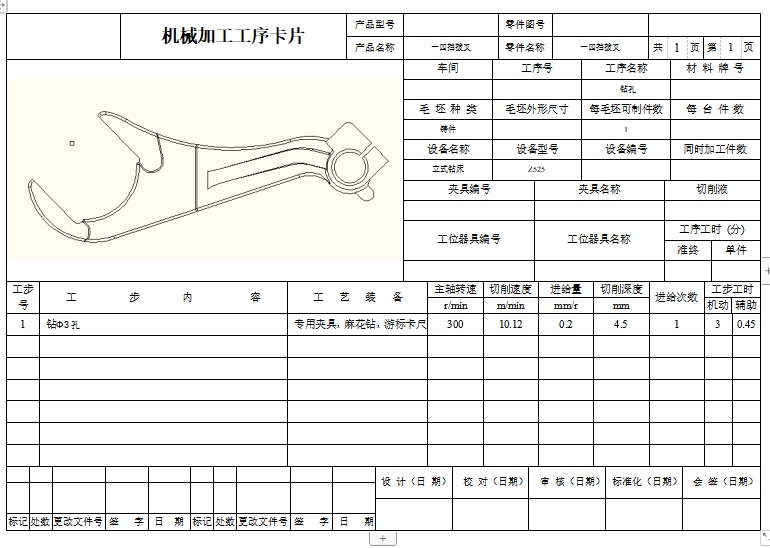

24. 工序卡.JPG
197 KB
25. 工艺过程卡片.doc
50 KB
26. 机械加工工序卡片.doc
54.5 KB

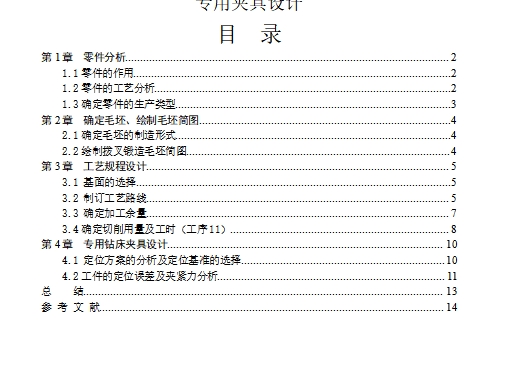

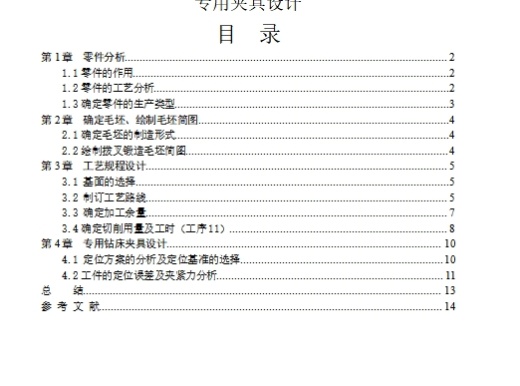

27. 目录.JPG
134 KB
28. 设计所包含文件.jpg
129 KB

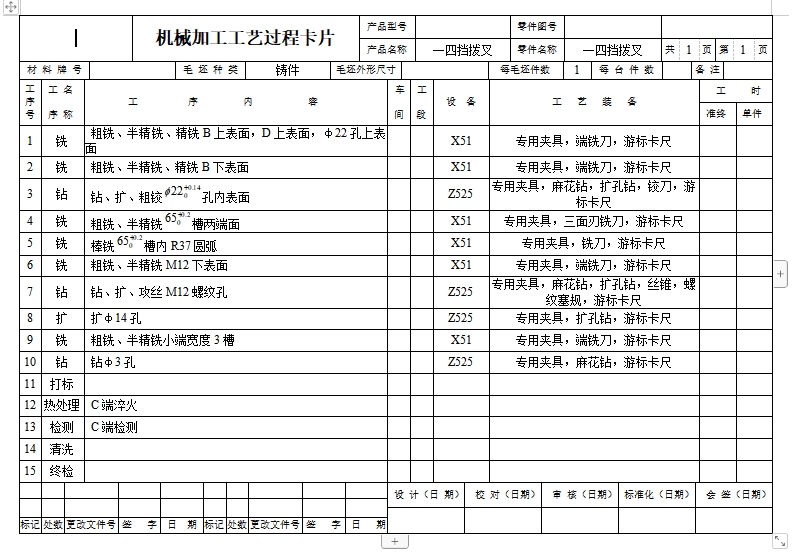

29. 过程卡.JPG
265 KB
30. 铣3mm的槽工序卡.doc
67 KB
