设备部件 / 传动部件 / 普通挖掘机动臂机构设计与运动分析

普通挖掘机动臂机构设计与运动分析AutoCAD图档

图档名称为：普通挖掘机动臂机构设计与运动分析，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10268260

模型大小：15.54M

软件版本： AutoCAD 2007

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-07-10

图纸介绍：

下载模型

晚棠

+ 关注

作品: 0

粉丝: 0

文件列表

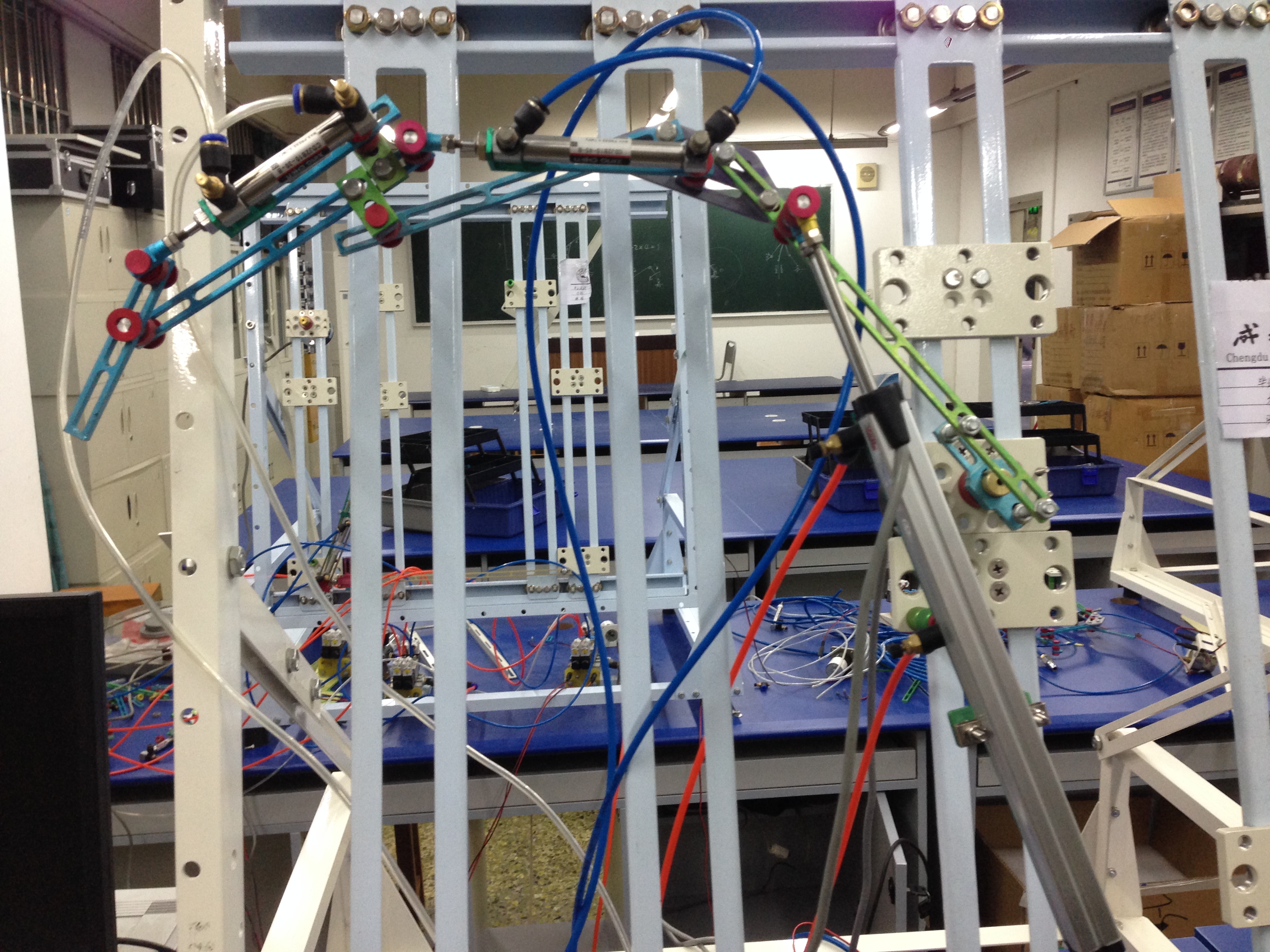

1. IMG_1378.JPG

2.32 MB

2. IMG_1379.JPG

2.25 MB

3. IMG_1380.JPG

2.26 MB

4. OneNote 目录.onetoc2

3.57 KB

5. OneNote 目录.onetoc2

3.57 KB

6. OneNote 目录.onetoc2

3.57 KB

7. OneNote 目录.onetoc2

3.57 KB

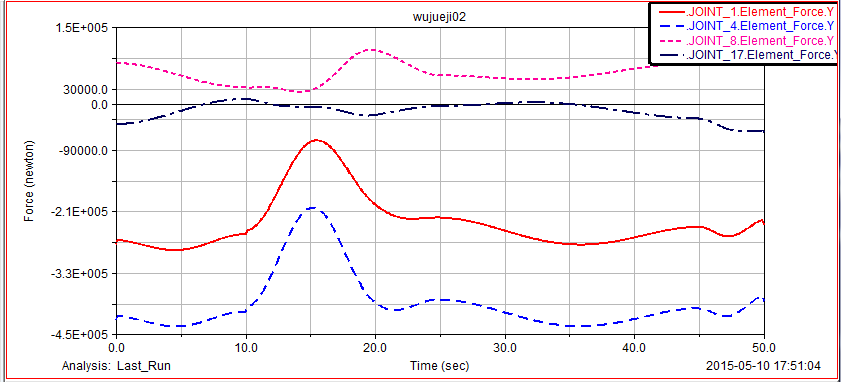

8. Y轴分力.PNG

21.8 KB

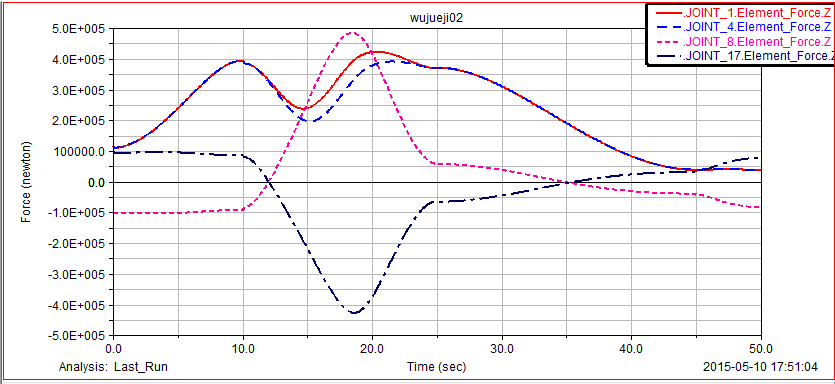

9. Z轴分力.PNG

21.4 KB

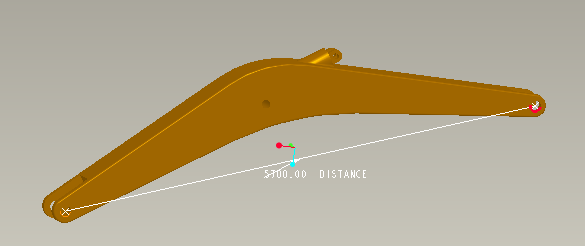

10. 动臂.PNG

12.5 KB

11. 动臂.dwg

87.5 KB

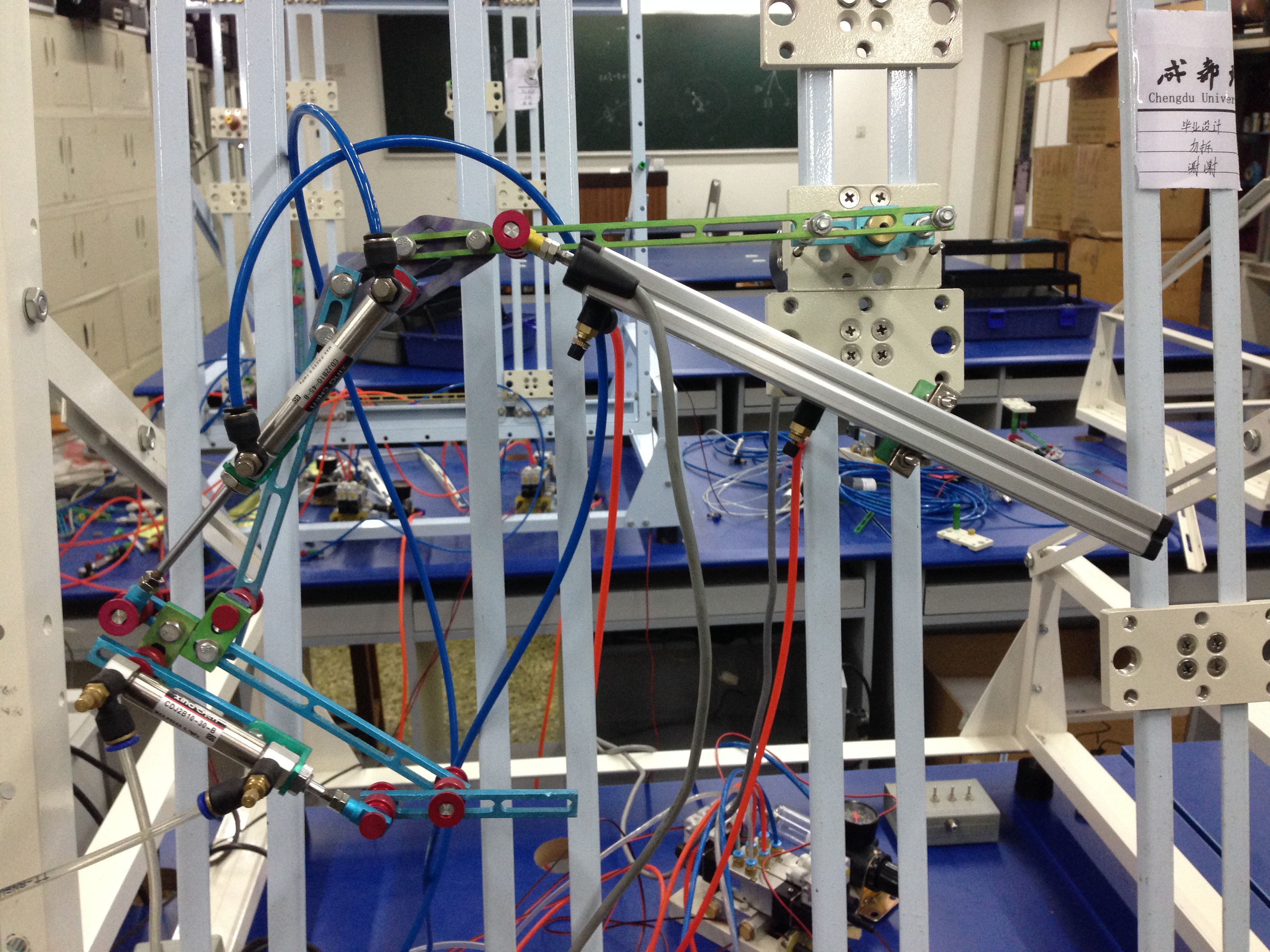

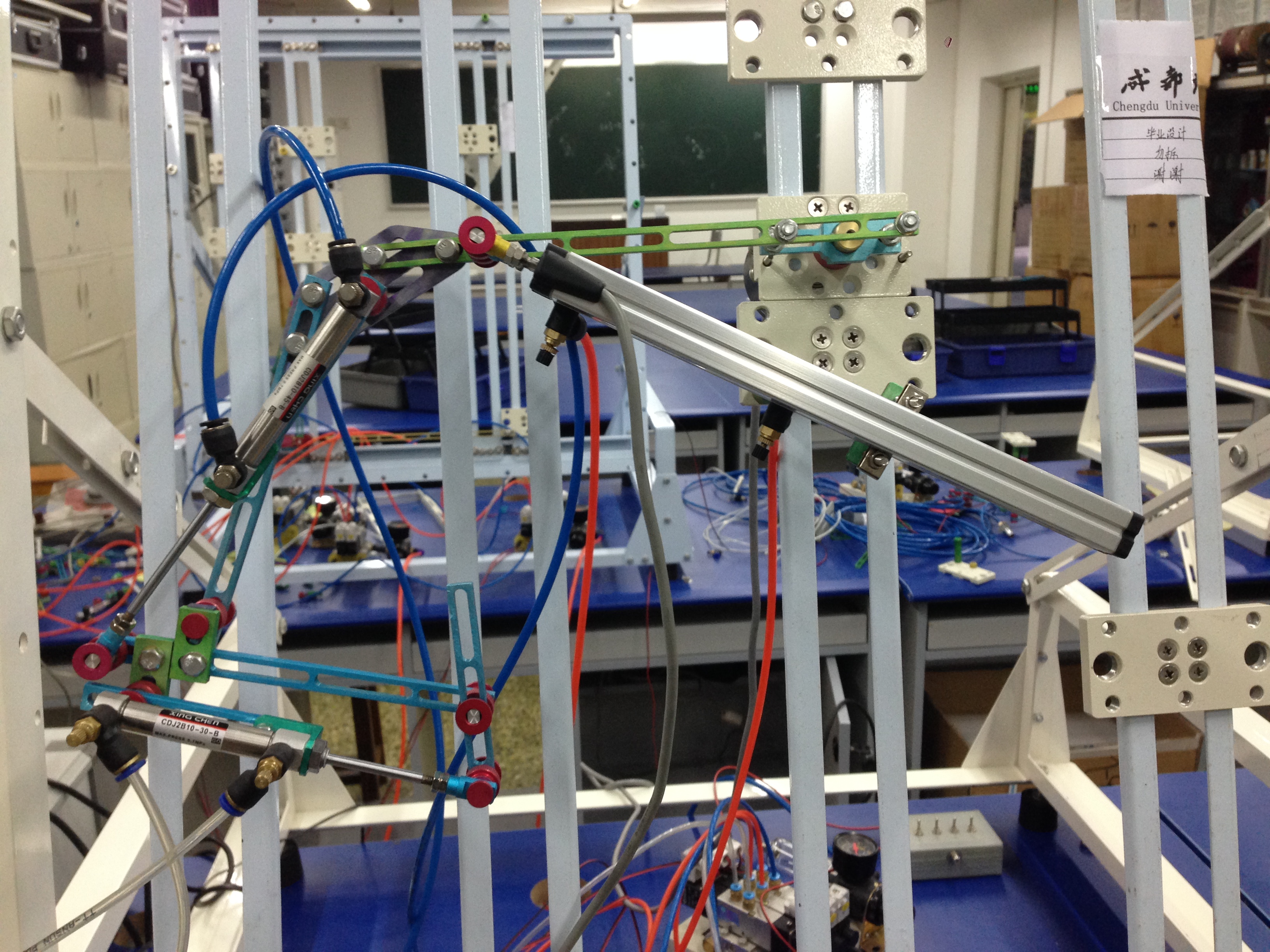

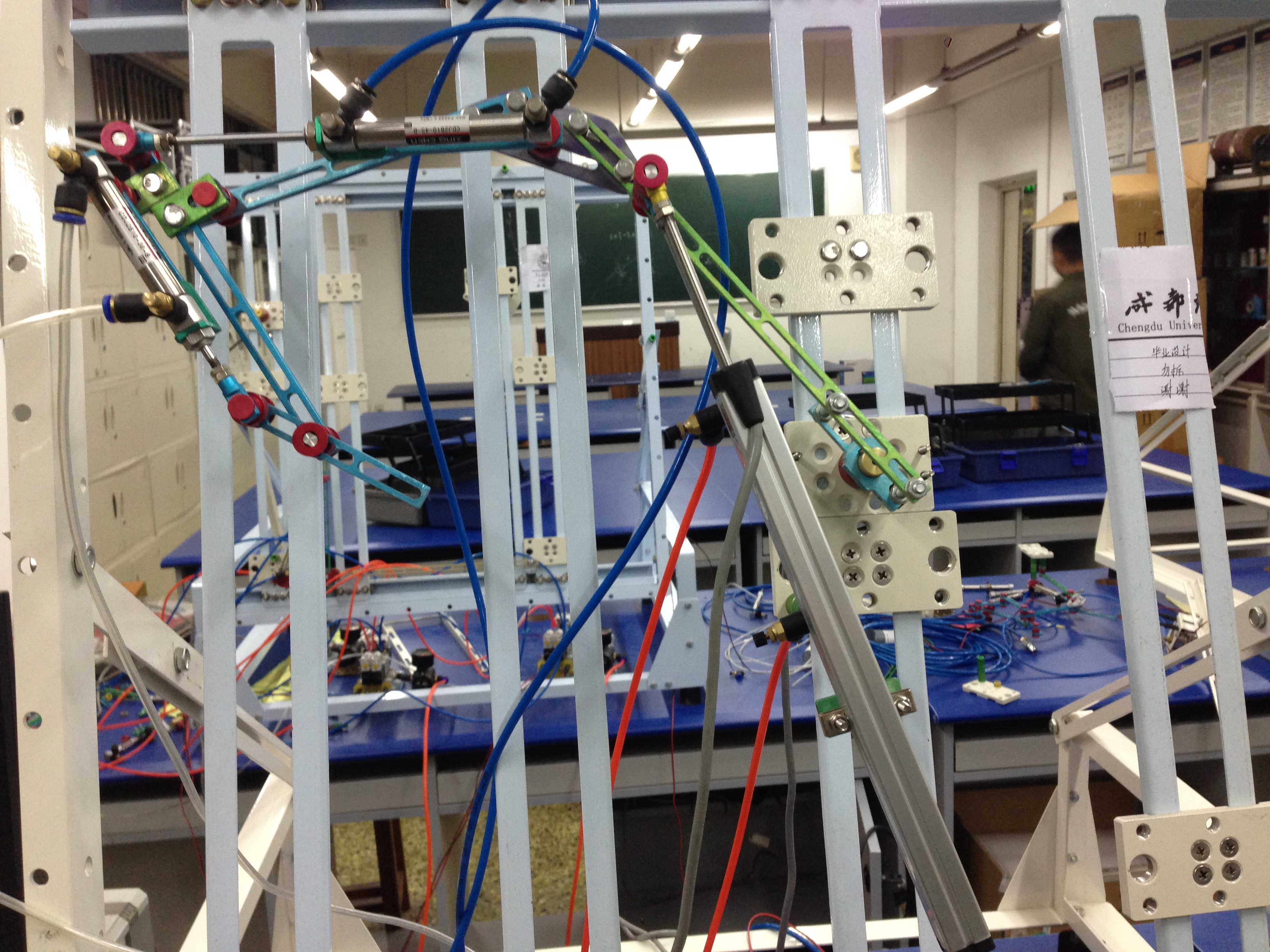

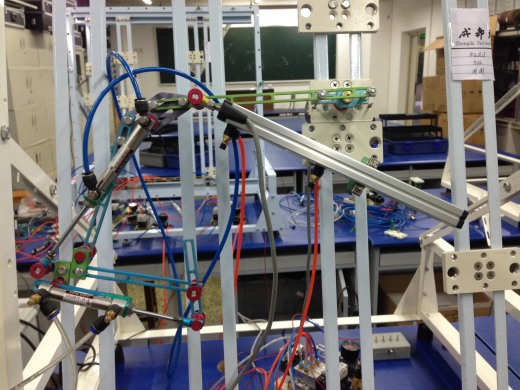

12. 动臂简易模型.JPG

2.35 MB

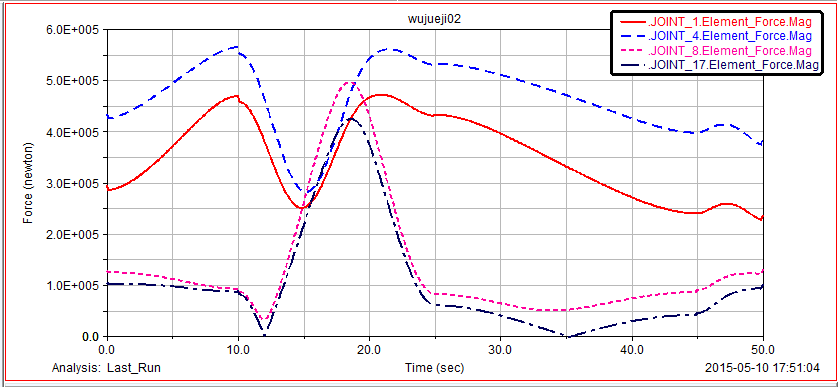

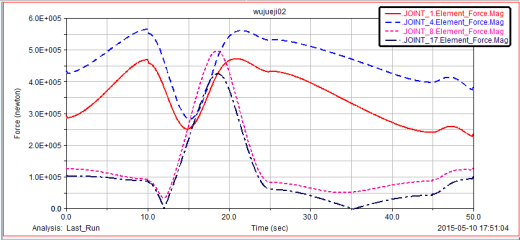

13. 四铰接孔受力变化曲线.PNG

23.5 KB

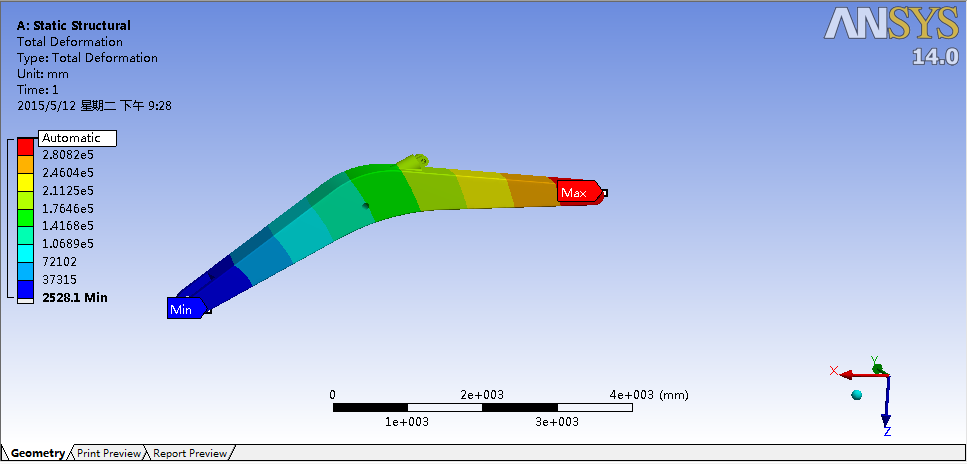

14. 总体变形.PNG

30.2 KB

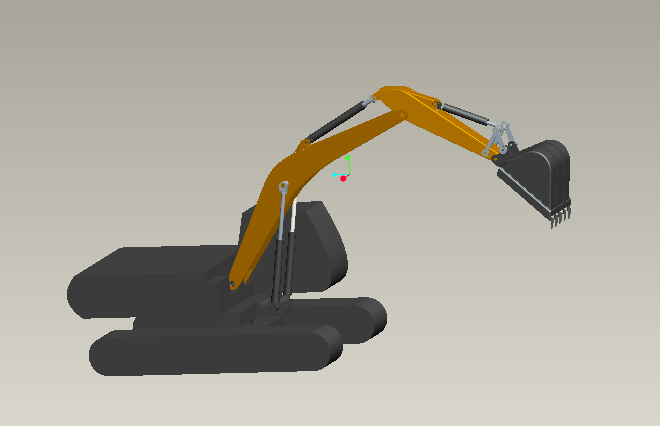

15. 挖掘机.PNG

28.4 KB

16. 挖掘机动臂铰接孔载荷变化.avi

9.52 MB

17. 挖掘机装配图.dwg

142 KB

18. 捕获0001.PNG

167 KB

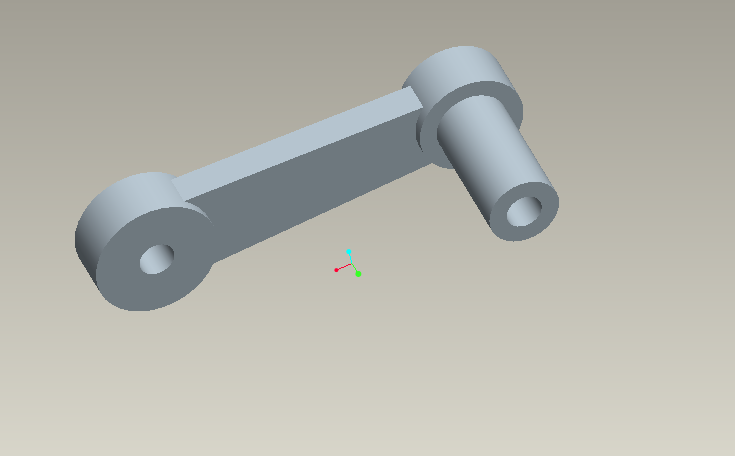

19. 摇臂.PNG

35.1 KB

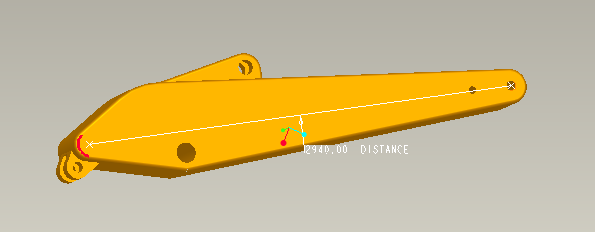

20. 斗杆.PNG

13.1 KB

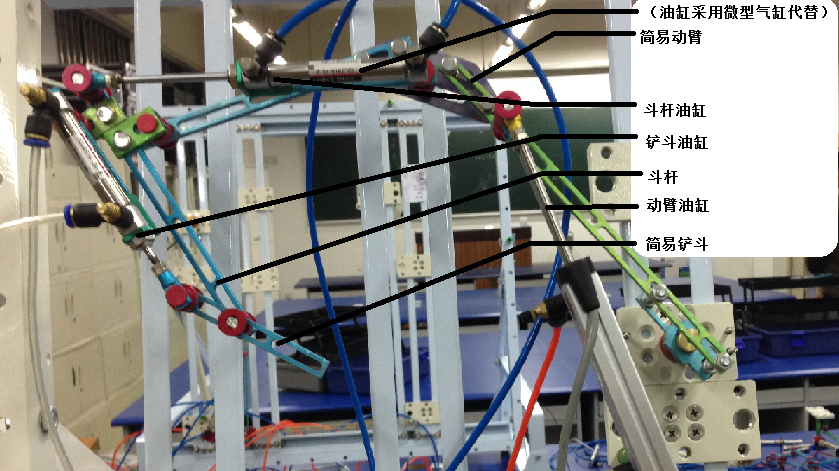

21. 无标题.png

732 KB

22. 普通挖掘机动臂机构设计与运动分析.doc

2.08 MB

23. 普通挖掘机动臂机构设计与运动分析.ppt

1.83 MB

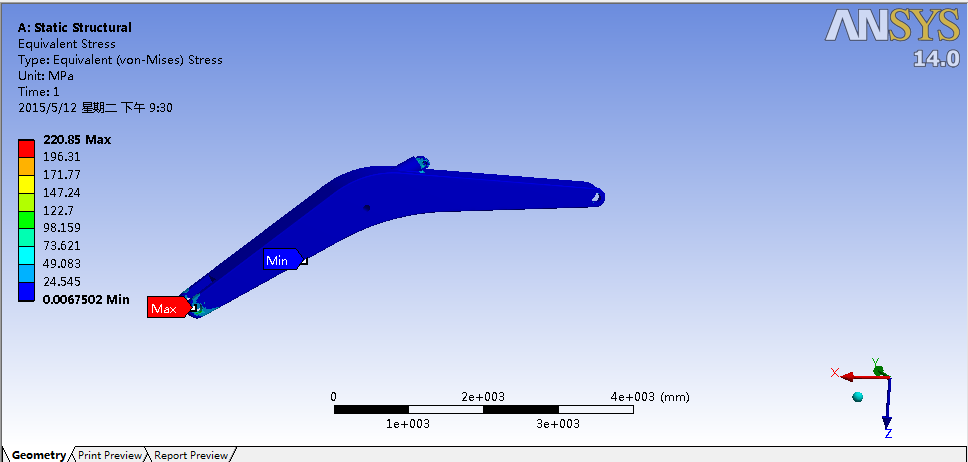

24. 等效应力.PNG

28.3 KB

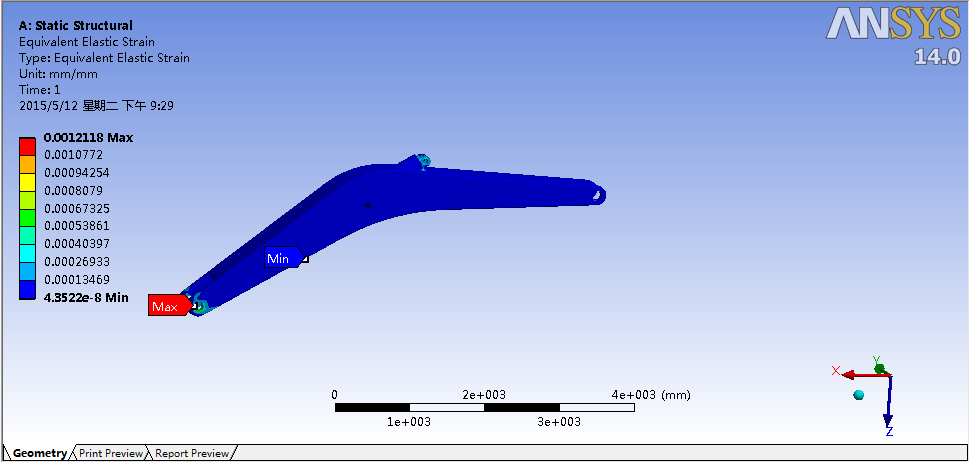

25. 等效应变.PNG

28.7 KB

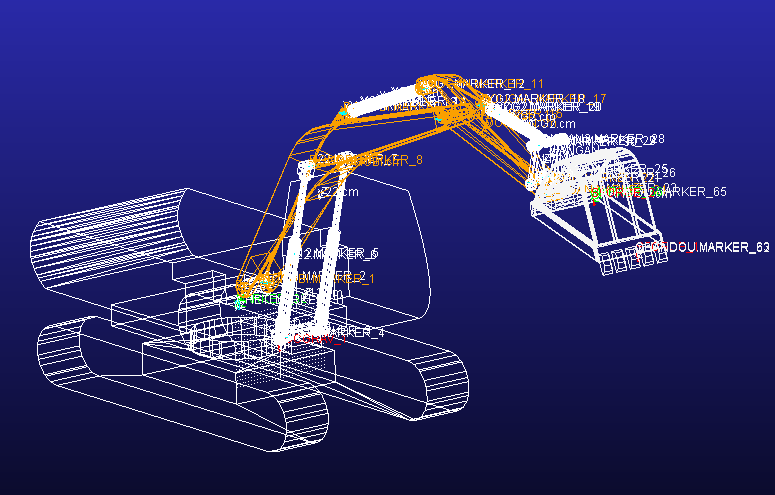

26. 虚拟样机.PNG

30.9 KB

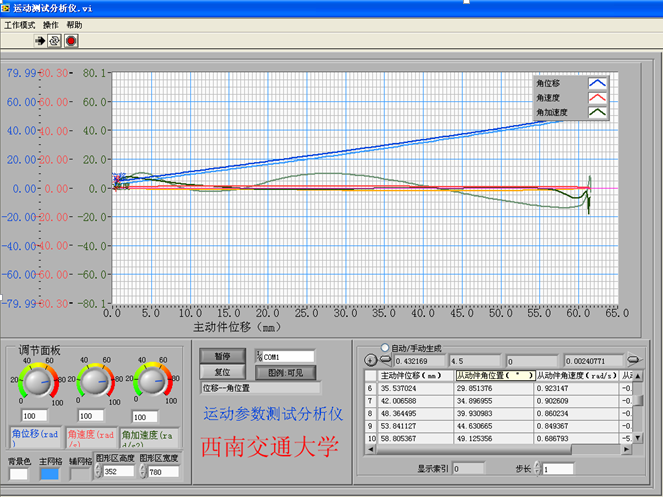

27. 运动分析数据.bmp

1.18 MB

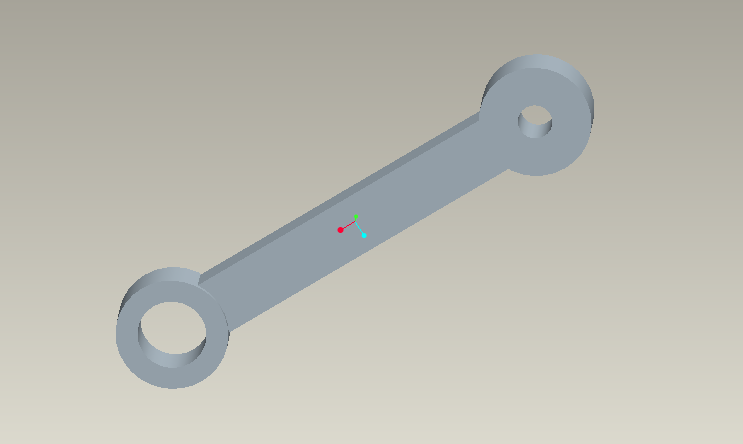

28. 连杆.PNG

20.2 KB

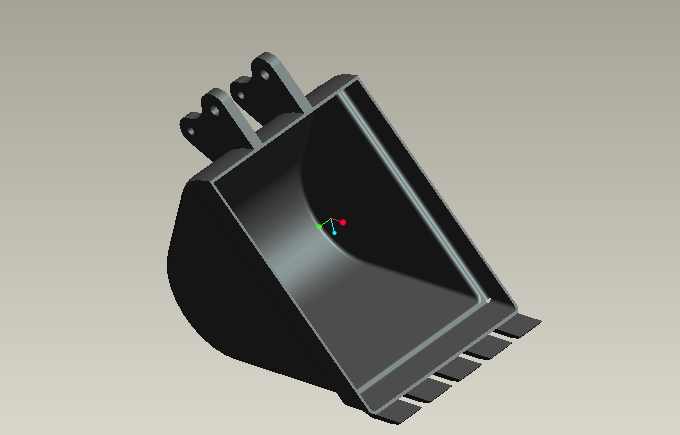

29. 铲斗.PNG

40.1 KB
