机械设备 / 通用设备 / 4L-20-8往复式液化石油气压缩机设计+CAD+说明书
平面图
3D视图

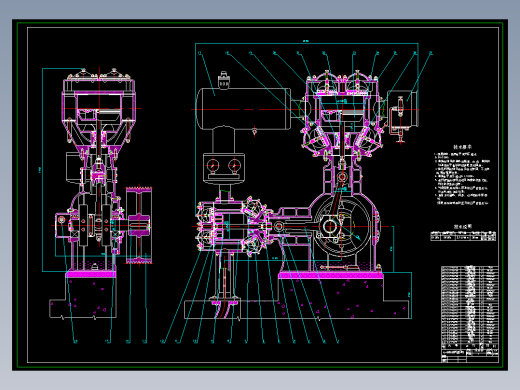

4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
4L-20-8往复式液化石油气压缩机设计+CAD+说明书
加入收藏

4L-20-8往复式液化石油气压缩机设计+CAD+说明书AutoCAD图档

模型ID：10230216

模型大小：5.04M

软件版本： AutoCAD 2004

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2024-09-04

图纸介绍：

下载模型
清扬
作品: 0
粉丝: 0
文件列表
1. 4L-20-8活塞式压缩机总图.dwg
616 KB
2. 4L-20-8活塞式压缩机总图.dwl
54 B
3. 4L-20-8活塞式压缩机总图.dwl2
207 B

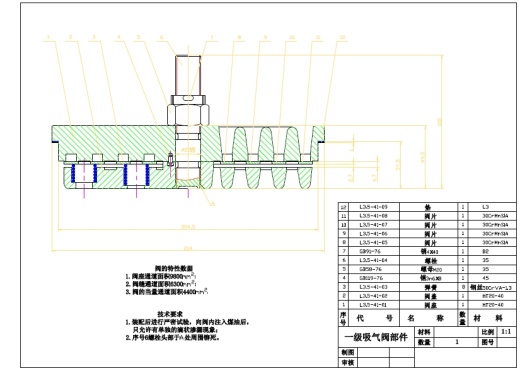

4. 一级吸气阀部件图.dwg
60.7 KB
5. 一级填料部件图.dwg
66.2 KB
6. 一级排气阀部件图.dwg
61.7 KB
7. 一级活塞部件图.dwg
54.2 KB
8. 二级吸气阀部件图.dwg
64.2 KB
9. 二级排气阀部件图.dwg
57.3 KB
10. 二级活塞部件图.dwg
55.6 KB
11. 十字头部件图.dwg
68 KB
12. 压缩机示意图.doc
1.09 MB
13. 微信截图_20240727182326.png
443 KB
14. 微信截图_20240727182338.png
462 KB
15. 微信截图_20240727182346.png
160 KB
16. 微信截图_20240727182351.png
149 KB
17. 微信截图_20240727182357.png
157 KB
18. 微信截图_20240727182403.png
187 KB
19. 微信截图_20240727182406.png
128 KB

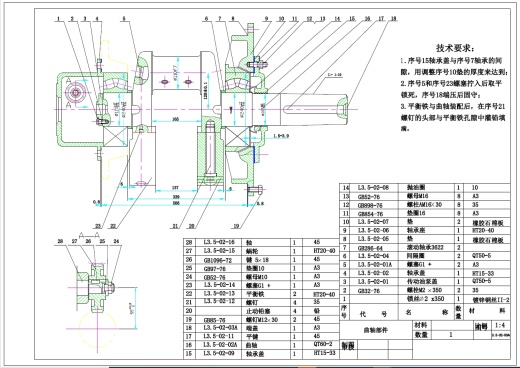

20. 曲轴部件图.dwg
104 KB
21. 档案袋文档清单填写.doc
20.5 KB
22. 装配图 .pdf
592 KB

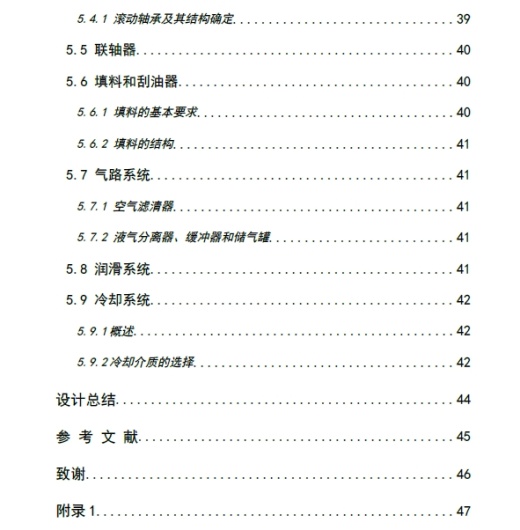

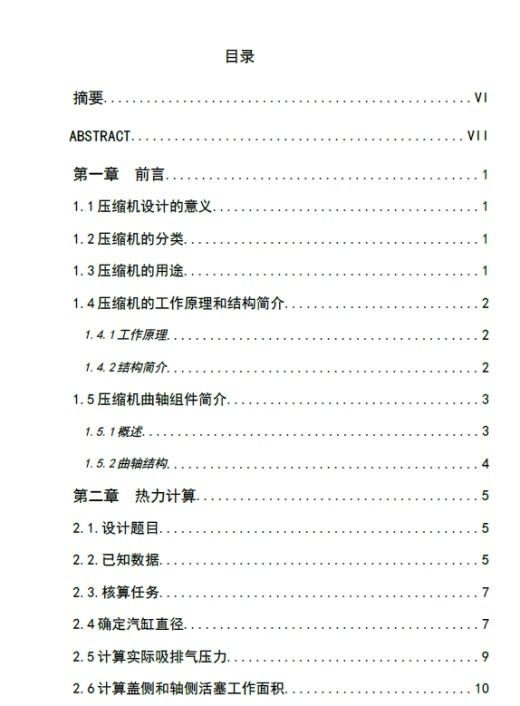

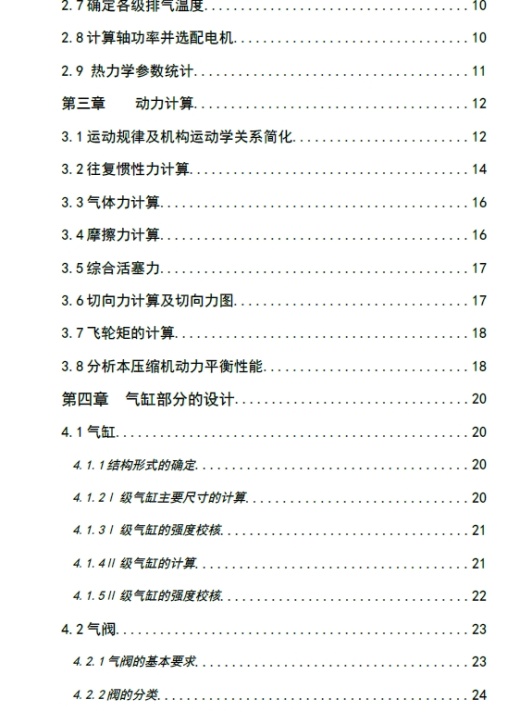

23. 说明书.doc
1.45 MB
24. 说明书.doc
1.82 MB
25. 过程流体机械课程设计任务书.doc
23.5 KB

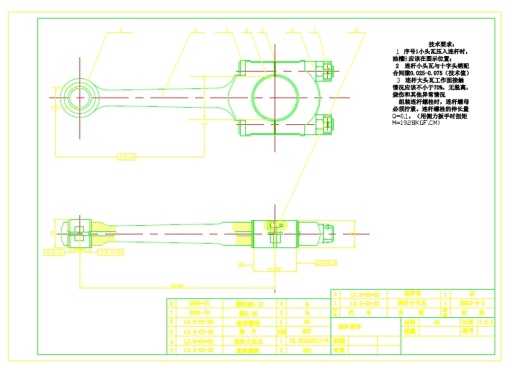

26. 连杆部件图.dwg
61.7 KB
