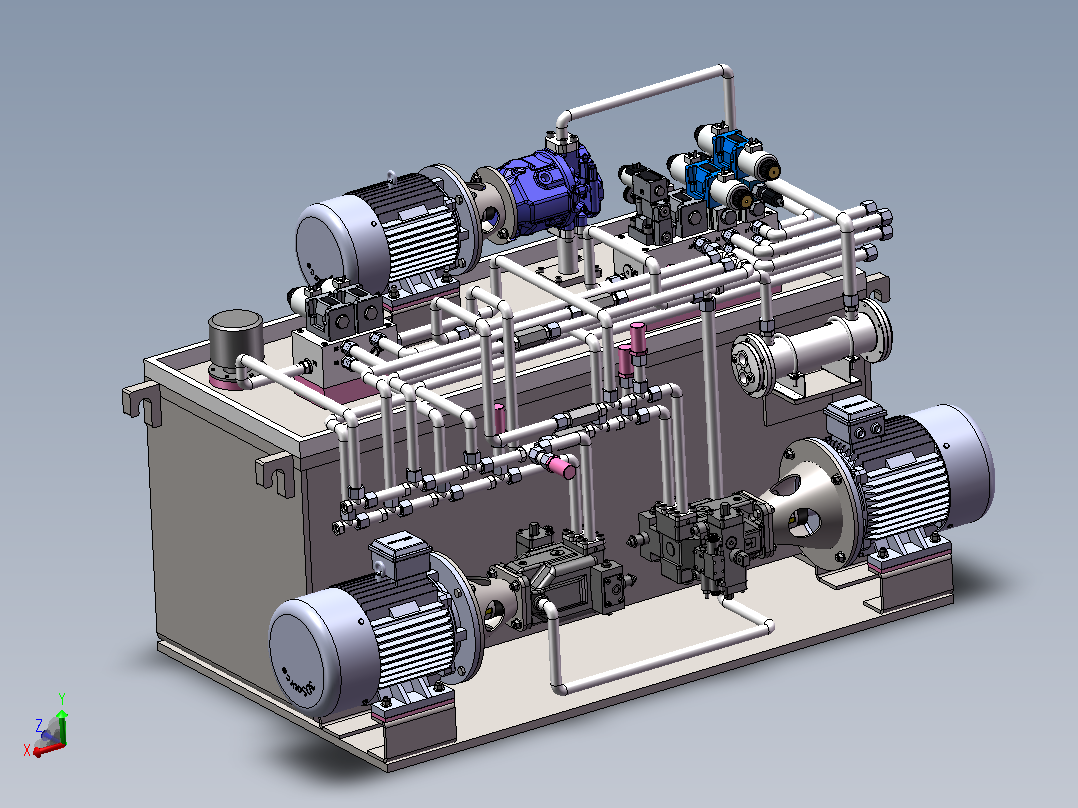

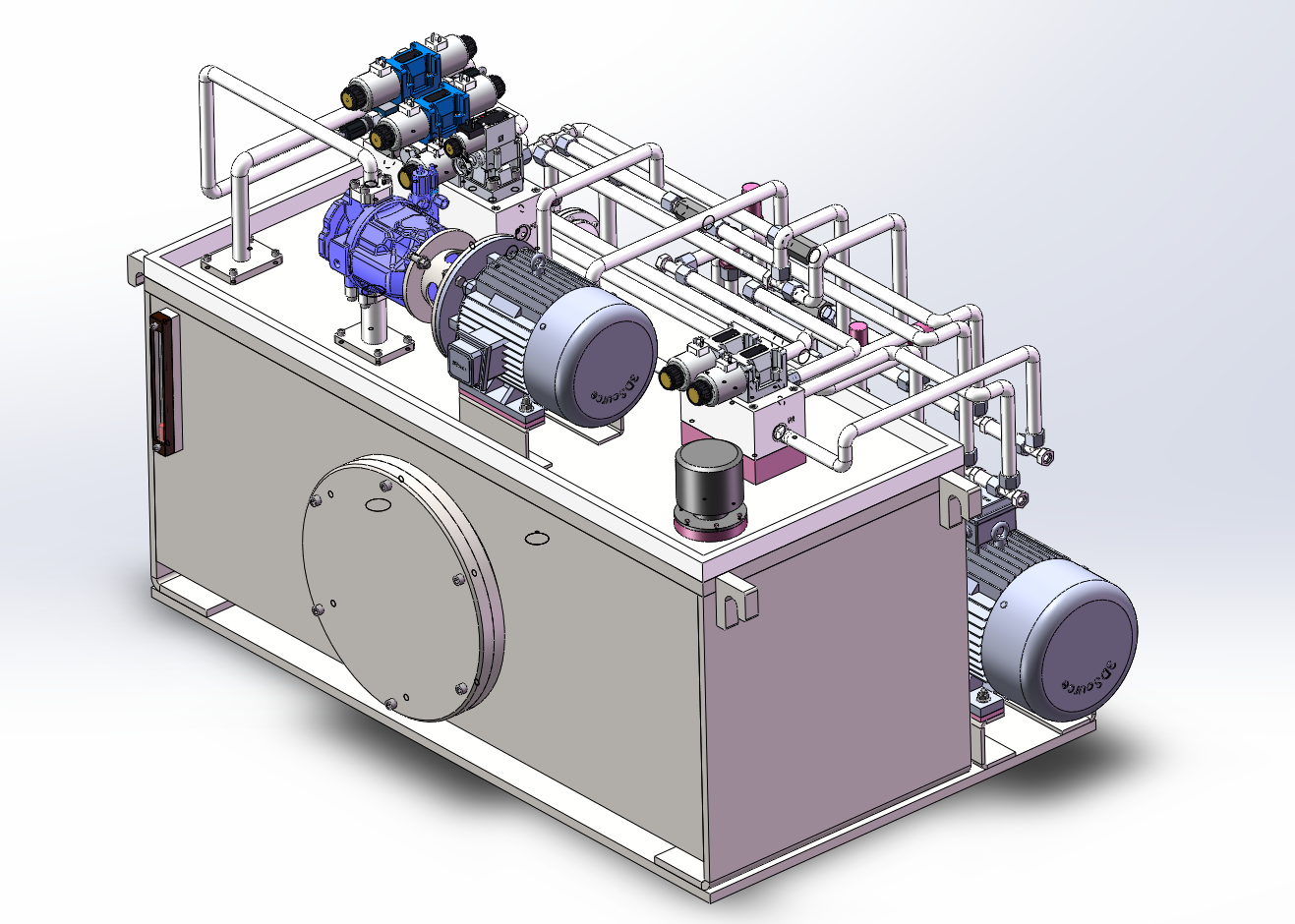

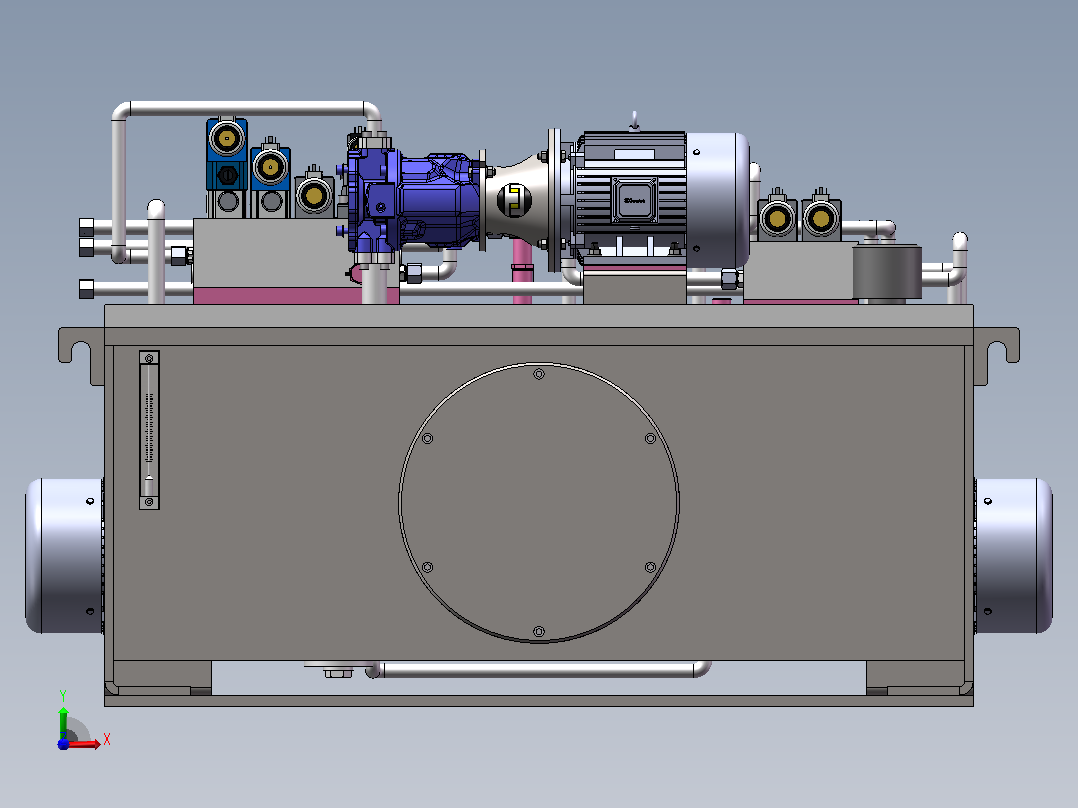

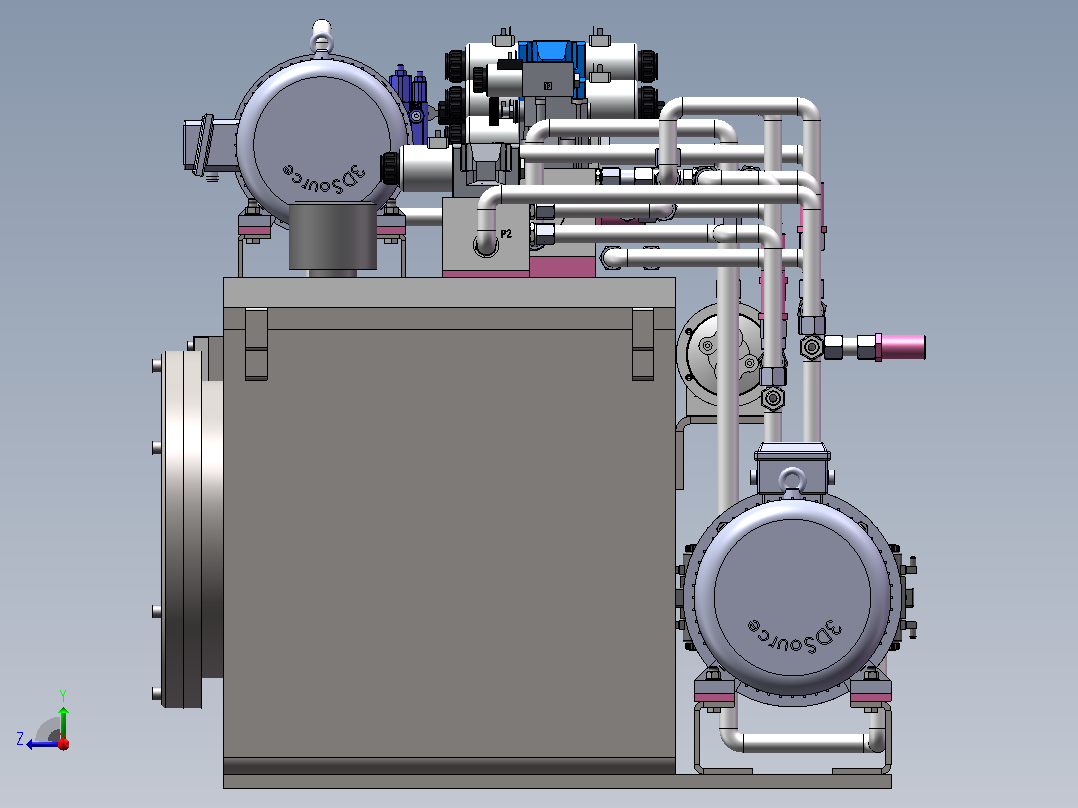

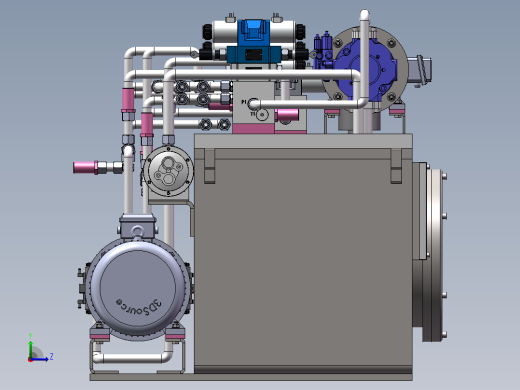

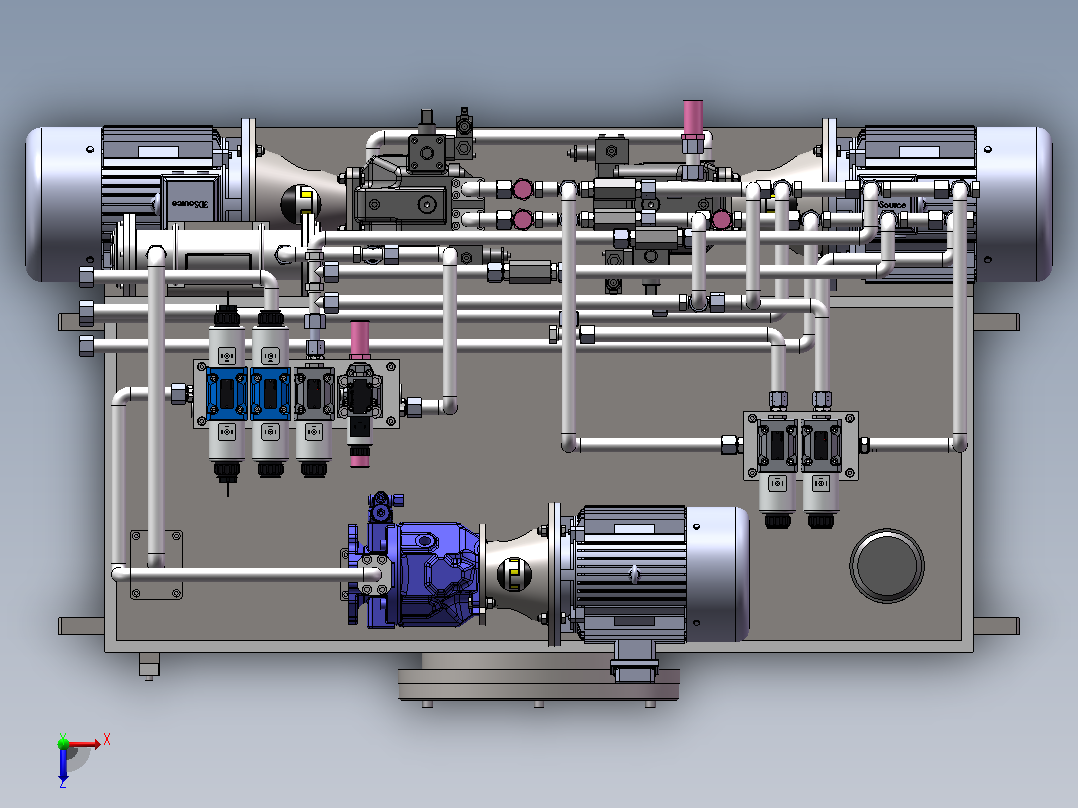

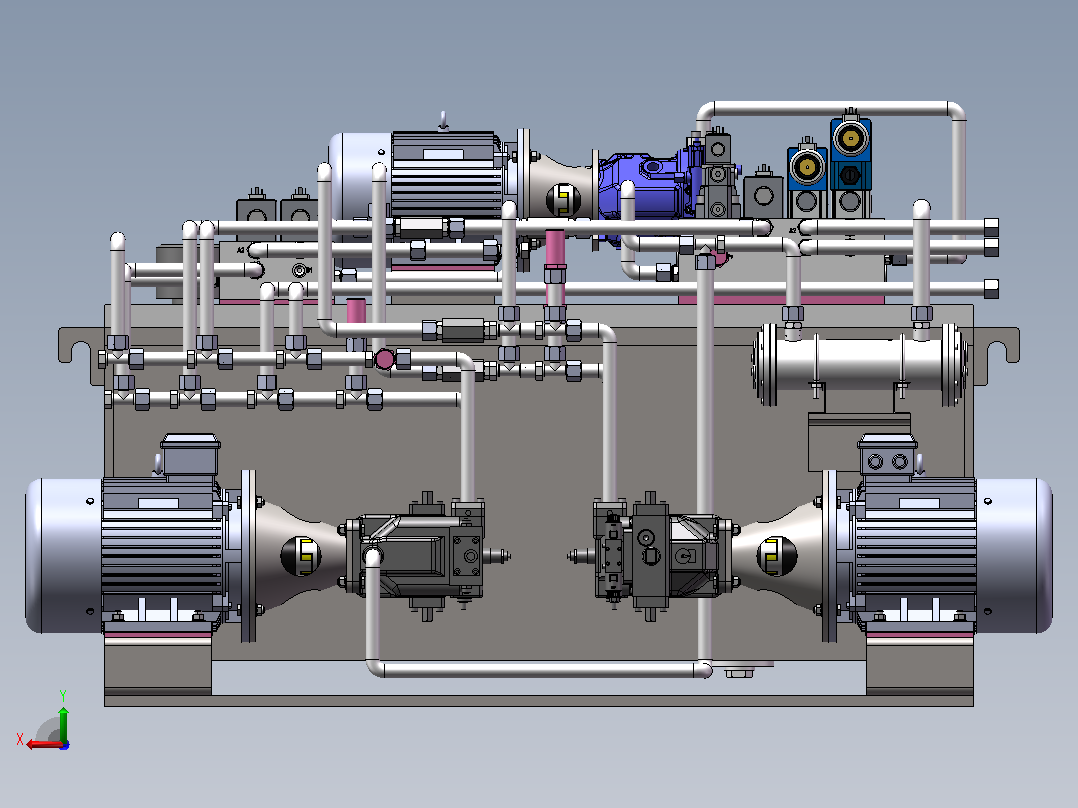

小型装载机液压系统（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：小型装载机液压系统（SW+CAD+说明书），属于机械设备，工程机械分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10621589
模型大小：89.11M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-10-17
图纸介绍：
下载模型
文件列表
1. 1.png
18.8 KB
2. 1113WE10B 两位三通电磁换向阀3.SLDPRT
1.29 MB
3. 1114MN-27WD胶垫内六角堵头(永华)3.SLDPRT
177 KB
4. 1114WE10E-3.SLDPRT
1.42 MB
5. 1114WE10Y-3.SLDPRT
1.42 MB
6. 111DBW10B1 先导式溢流阀3.SLDPRT
1.98 MB
7. 111GB／T70．1-2000内六角圆柱头螺钉(M14)×40-04.SLDPRT
115 KB
8. 111GB／T70．1-2000内六角圆柱头螺钉M6×140-04.SLDPRT
96.3 KB
9. 111GB／T70．1-2000内六角圆柱头螺钉M6×40-04.SLDPRT
109 KB
10. 111GB／T70．1-2000内六角圆柱头螺钉M6×90-04.SLDPRT
100 KB
11. 111Z2FS10 叠加式双向节流阀3.SLDPRT
1.19 MB
12. 111Z2S10 叠加式双向液压锁3.SLDPRT
1.07 MB
13. 111阀块1-3.SLDPRT
827 KB
14. 1CM-18-22WD-03.SLDPRT
192 KB
15. 1DM-22-27WD公制螺纹胶垫密封柱端0-3.SLDPRT
219 KB
16. 1DM-22-27WD公制螺纹胶垫密封柱端3.SLDPRT
218 KB
17. 2.png
31.5 KB
18. 3.png
77.8 KB
19. 3WE10B 两位三通电磁换向阀3.SLDPRT
1.27 MB
20. 4MN-27WD胶垫内六角堵头(永华)3.SLDPRT
178 KB
21. 4WE10D 两位四通电磁换向阀.SLDPRT
1.27 MB
22. 4WE10E-3.SLDPRT
1.39 MB
23. 4WE10EA 两位三通电磁换向阀3.SLDPRT
1.27 MB
24. 4WE10Y-3.SLDPRT
1.39 MB
25. A10VS0100 变量柱塞泵3.SLDPRT
5 MB
26. A10VS071 变量柱塞泵3.SLDPRT
3.91 MB
27. A4VSG125闭式回路变量泵3.SLDPRT
2.71 MB
28. CC-22三通接头03.SLDPRT
217 KB
29. DBW10B1 先导式溢流阀3.SLDPRT
1.94 MB
30. GB5625．1-1985 扩口式端直通管接头00003.SLDPRT
196 KB
31. GB5625．1-1985扩口式端直通管接头32-3.SLDPRT
206 KB
32. GB／T18615-2002焊接接头M22-003.SLDPRT
161 KB
33. GB／T18615-2002焊接接头M22-03.SLDPRT
155 KB
34. GB／T5781-2000六角头螺栓全螺纹C级M12×40-04.SLDPRT
147 KB
35. GB／T5781-2000六角头螺栓全螺纹C级M12×55-04.SLDPRT
141 KB
36. GB／T6177．1-2000六角法兰面螺母A级M12-04.SLDPRT
123 KB
37. GB／T70．1-2000内六角圆柱头螺钉(M14)×40-04.SLDPRT
116 KB
38. GB／T70．1-2000内六角圆柱头螺钉M10×40-04.SLDPRT
113 KB
39. GB／T70．1-2000内六角圆柱头螺钉M12×55-04.SLDPRT
111 KB
40. GB／T70．1-2000内六角圆柱头螺钉M6×140-04.SLDPRT
96.3 KB
41. GB／T70．1-2000内六角圆柱头螺钉M6×40-04.SLDPRT
109 KB
42. GB／T70．1-2000内六角圆柱头螺钉M6×90-04.SLDPRT
99.7 KB
43. GB／T70．1-2000内六角圆柱头螺钉M8×100-04.SLDPRT
101 KB
44. GB／T70．1-2000内六角圆柱头螺钉M8×120-04.SLDPRT
100 KB
45. GB／T70．1-2000内六角圆柱头螺钉M8×20-04.SLDPRT
114 KB
46. GB／T70．1-2000内六角圆柱头螺钉M8×30-04.SLDPRT
113 KB
47. HM20-2X-400 温度传感器-03.SLDPRT
132 KB
48. JB-ZQ-4450 油塞-M42-04.SLDPRT
145 KB
49. LK10系列LK10-55-28-24-3.SLDPRT
479 KB
50. LK10系列LK10-65-38-32-3.SLDPRT
476 KB
51. QUQ 型液压空气滤清器 QUQ3-3.SLDPRT
1.2 MB
52. S10单向阀3.SLDPRT
116 KB
53. SL-304旋流式油冷却器-03.SLDPRT
888 KB
54. Y200L-4.SLDPRT
1010 KB
55. Y225M-4.SLDPRT
1.01 MB
56. Z2FS10 叠加式双向节流阀3.SLDPRT
1.16 MB
57. Z2S10 叠加式双向液压锁3.SLDPRT
1.05 MB

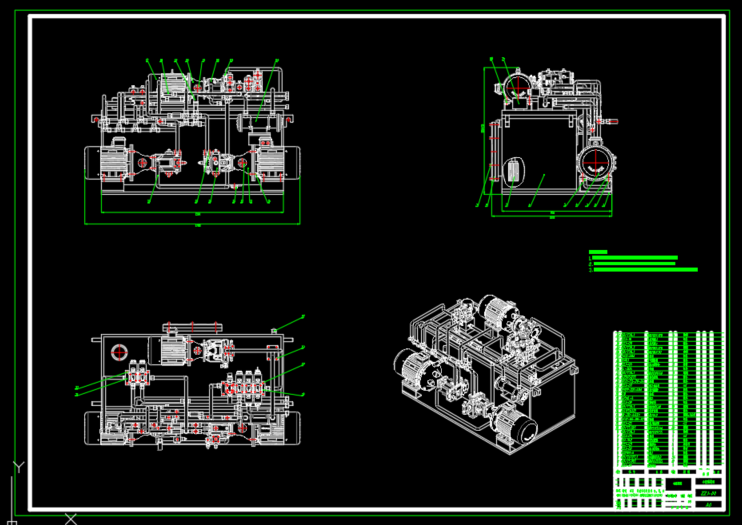

58. ZZJ-00 小型装载机总装配图-A0.DWG
3.46 MB
59. ZZJ-00 小型装载机总装配图-A0.bak
3.46 MB

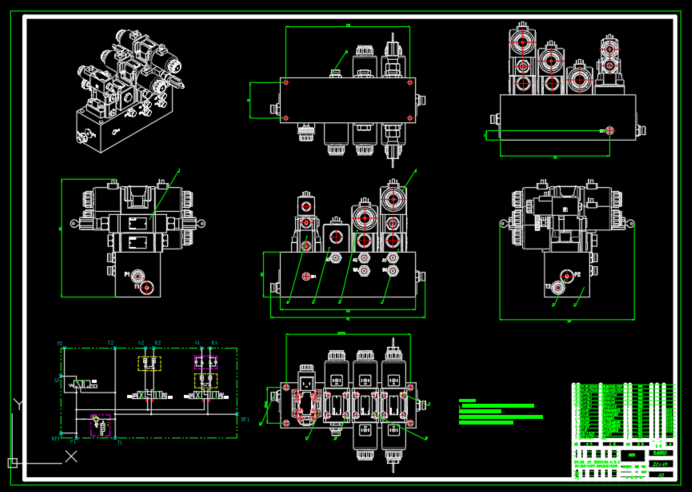

60. ZZJ-09 集成阀组1-A0-改1.DWG
1.37 MB
61. ZZJ-09 集成阀组1-A0.DWG
1.19 MB
62. ZZJ-09-01 阀块-A0.DWG
206 KB
63. 冷却器支座3.SLDPRT
115 KB
64. 出油管法兰板3.SLDPRT
130 KB
65. 吊 耳3.SLDPRT
73.5 KB
66. 吸油密封组件-03.SLDPRT
104 KB
67. 吸油管法兰板3.SLDPRT
147 KB
68. 吸油过滤器-04.SLDPRT
310 KB
69. 回油密封组件-03.SLDPRT
99.2 KB
70. 回油过滤器凸台3.SLDPRT
80.5 KB

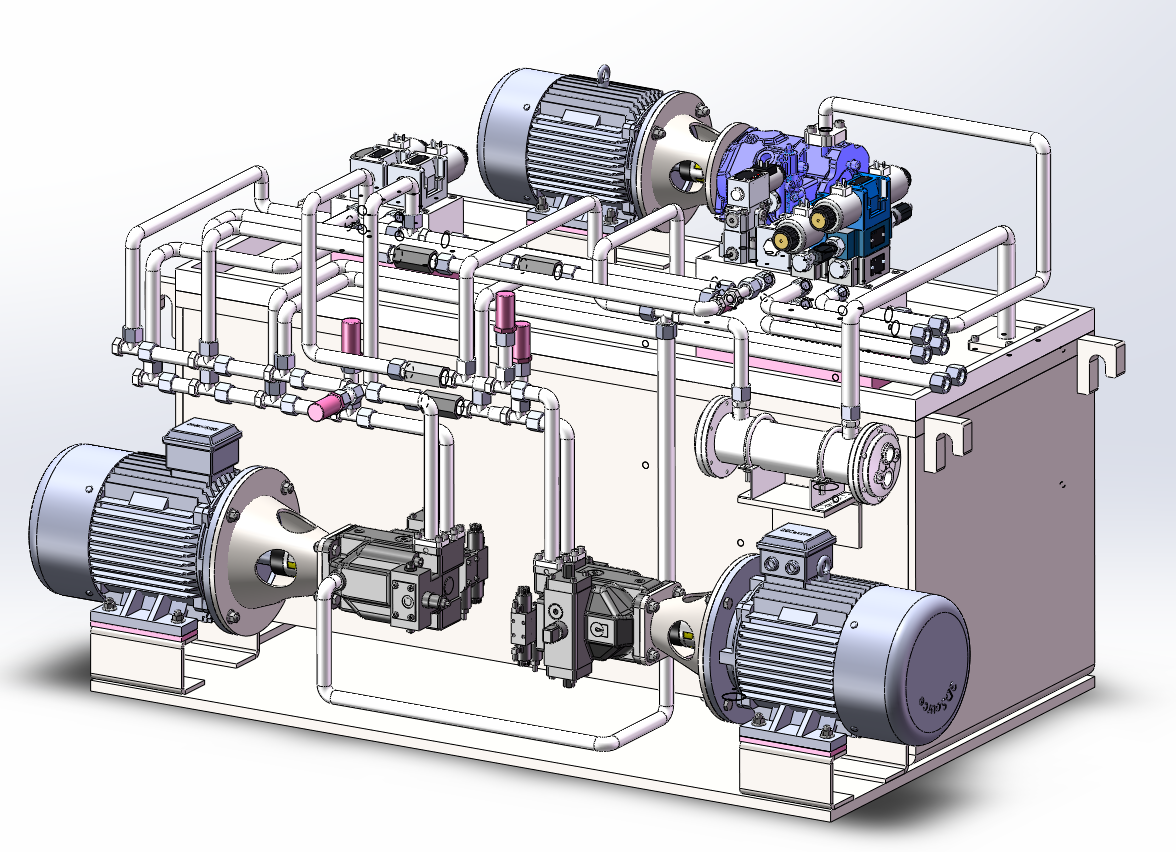

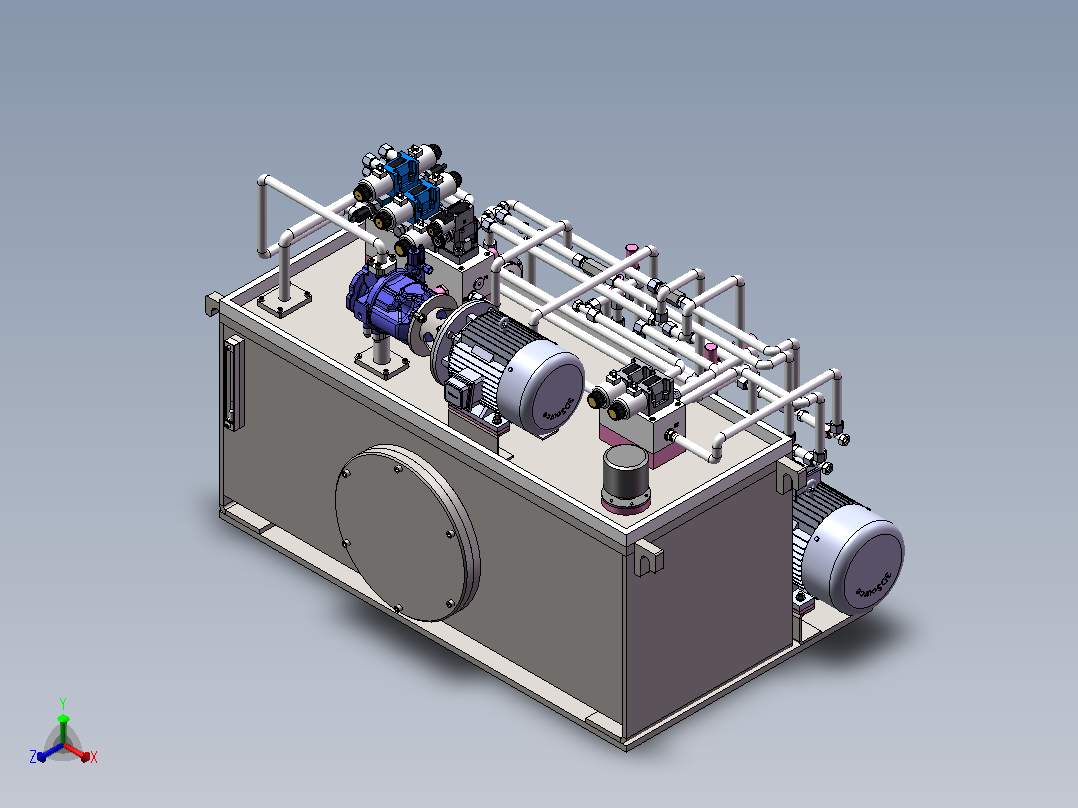

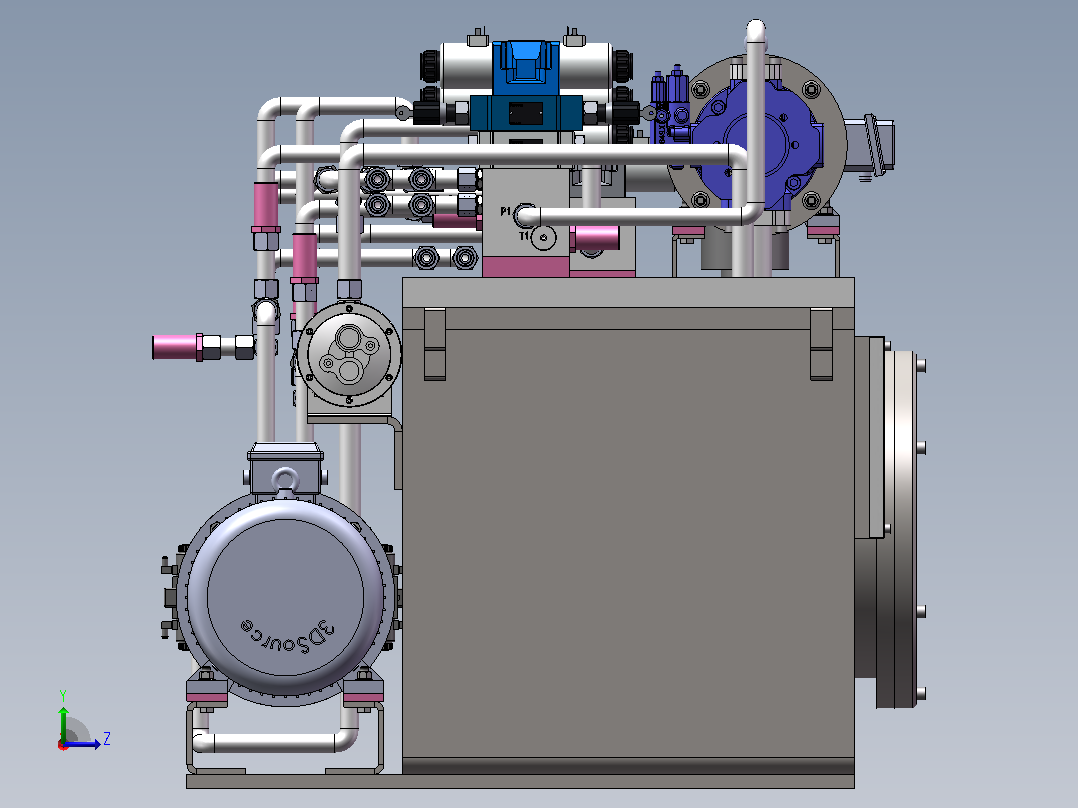

71. 小型装载机液压站.SLDASM
13.5 MB

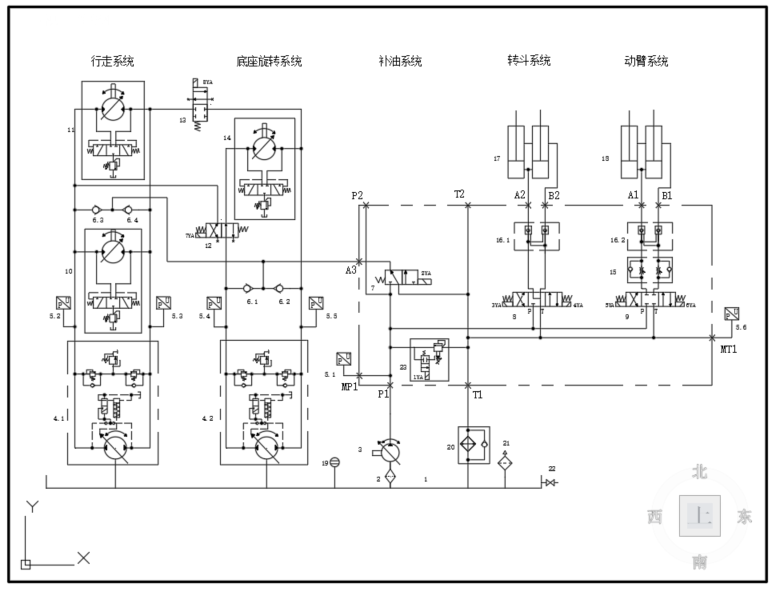

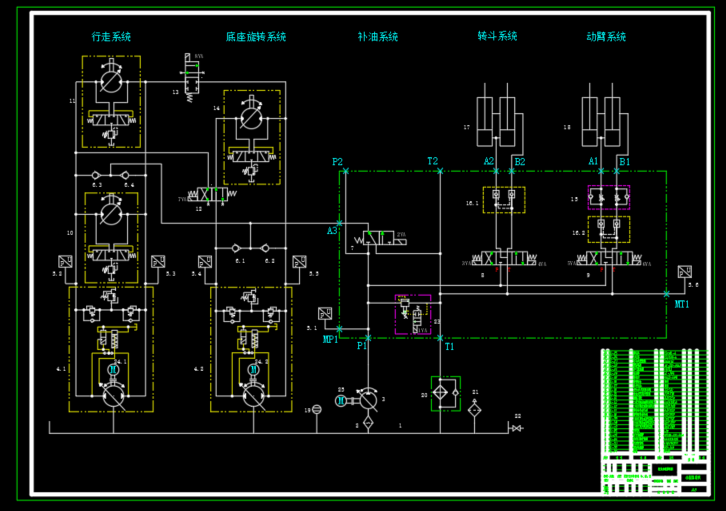

72. 小型装载机液压系统原理图-A0-改1.dwg
263 KB
73. 小型装载机液压系统原理图-A0.dwg
217 KB

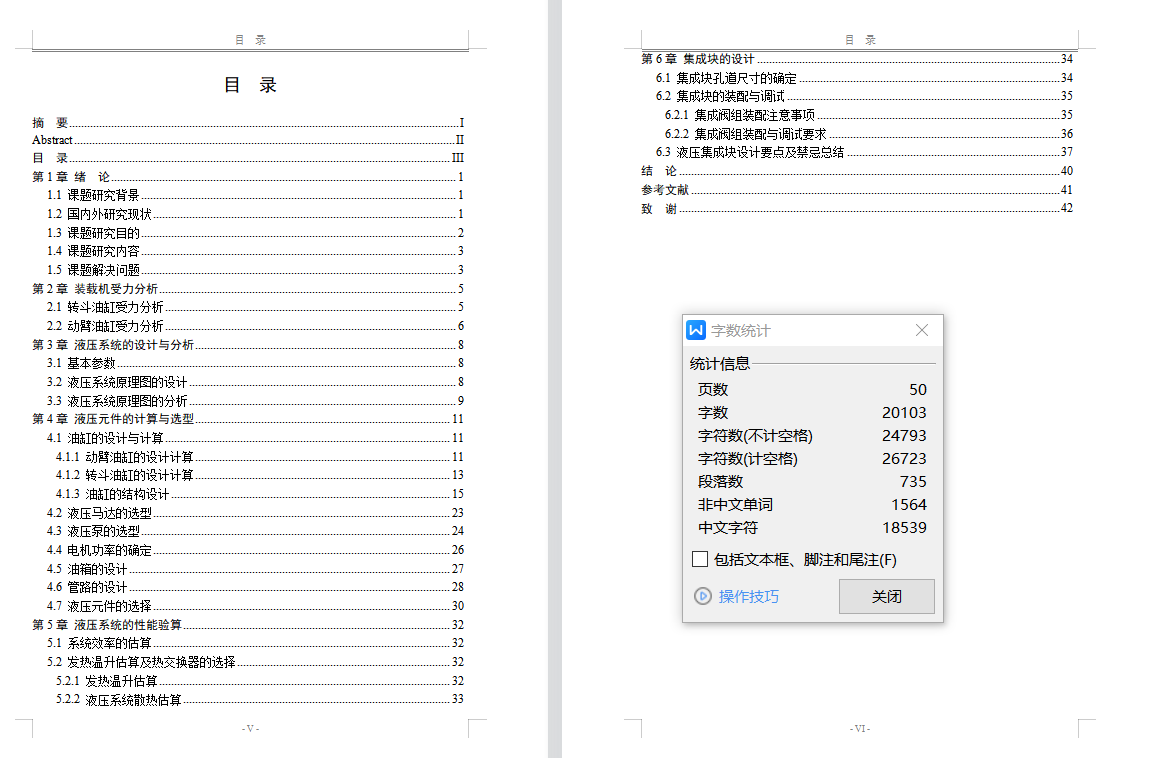

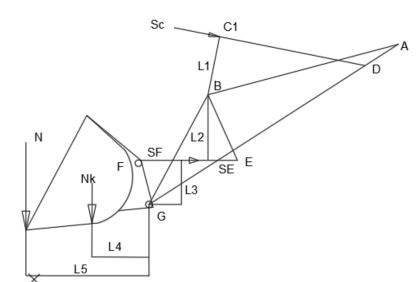

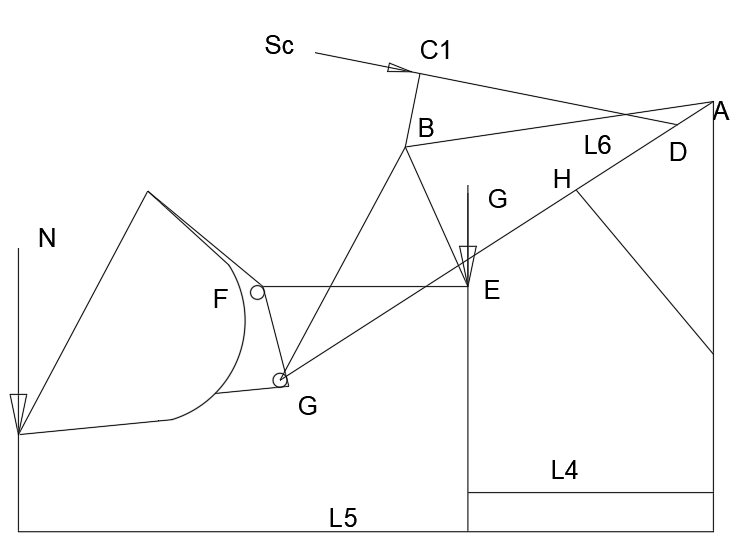

74. 小型装载机液压系统毕业设计（论文）.doc
1.72 MB
75. 小型装载机液压系统设计开题报告.doc
43.5 KB
76. 屏幕截图 2023-08-06 104149.png
166 KB
77. 屏幕截图 2023-08-06 104218.png
134 KB
78. 屏幕截图 2023-08-06 104253.png
121 KB

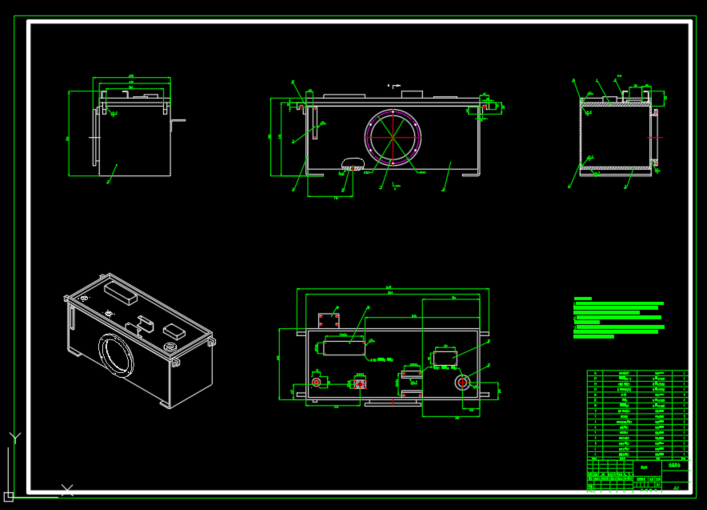

79. 屏幕截图 2023-08-06 104323.png
75.4 KB
80. 屏幕截图 2023-08-06 104348.png
60.7 KB
81. 屏幕截图 2023-08-06 104405.png
131 KB
82. 屏幕截图 2023-08-06 104415.png
47.6 KB
83. 屏幕截图 2023-08-06 104705.png
73.8 KB
84. 屏幕截图 2023-08-06 104947.png
559 KB
85. 屏幕截图 2023-08-06 105008.png
535 KB
86. 工程图1.SLDDRW
2.15 MB
87. 底座3.SLDPRT
62.2 KB
88. 放油孔焊接板3.SLDPRT
99.3 KB
89. 油管1-03.SLDPRT
105 KB
90. 油管10-03.SLDPRT
87.3 KB
91. 油管11-03.SLDPRT
88.1 KB
92. 油管12-03.SLDPRT
88.8 KB
93. 油管13-03.SLDPRT
88.1 KB
94. 油管14-03.SLDPRT
78.3 KB
95. 油管15-03.SLDPRT
104 KB
96. 油管16-03.SLDPRT
78.2 KB
97. 油管17-03.SLDPRT
107 KB
98. 油管18-03.SLDPRT
125 KB
99. 油管19-03.SLDPRT
125 KB
100. 油管2-03.SLDPRT
85.4 KB
101. 油管20-03.SLDPRT
87.7 KB
102. 油管21-03.SLDPRT
89.3 KB
103. 油管22-03.SLDPRT
129 KB
104. 油管23-03.SLDPRT
87.2 KB
105. 油管24-03.SLDPRT
103 KB
106. 油管25-03.SLDPRT
60.2 KB
107. 油管26-03.SLDPRT
81.6 KB
108. 油管27-03.SLDPRT
80.2 KB
109. 油管28-03.SLDPRT
123 KB
110. 油管29-03.SLDPRT
117 KB
111. 油管3-03.SLDPRT
87.3 KB
112. 油管30-03.SLDPRT
72.2 KB
113. 油管31-03.SLDPRT
78.1 KB
114. 油管32-03.SLDPRT
78.5 KB
115. 油管33-03.SLDPRT
78.2 KB
116. 油管34-03.SLDPRT
115 KB
117. 油管35-03.SLDPRT
83.4 KB
118. 油管36-03.SLDPRT
133 KB
119. 油管37-03.SLDPRT
76.2 KB
120. 油管38-03.SLDPRT
86.5 KB
121. 油管39-03.SLDPRT
159 KB
122. 油管4-03.SLDPRT
88.2 KB
123. 油管5-03.SLDPRT
87.7 KB
124. 油管6-03.SLDPRT
125 KB
125. 油管7-03.SLDPRT
87.5 KB
126. 油管8-03.SLDPRT
87.8 KB
127. 油管9-03.SLDPRT
88 KB
128. 油箱前侧板3.SLDPRT
74.3 KB
129. 油箱加强板3.SLDPRT
63.6 KB
130. 油箱右侧板3.SLDPRT
93.7 KB
131. 油箱后侧板3.SLDPRT
64.1 KB
132. 油箱左侧板3.SLDPRT
94.5 KB
133. 油箱底板3.SLDPRT
72.7 KB
134. 油箱清洗孔法兰管3.SLDPRT
120 KB
135. 油箱焊合-改1.DWG
238 KB
136. 油箱焊合.DWG
115 KB
137. 油箱焊合3.SLDASM
231 KB
138. 油箱焊合3.SLDDRW
290 KB
139. 油箱盖3.SLDPRT
125 KB
140. 油箱隔板3.SLDPRT
66.1 KB
141. 油箱顶板3.SLDPRT
143 KB
142. 液位计-04.SLDPRT
374 KB
143. 温度计安装座3.SLDPRT
65.3 KB
144. 电机减震垫2-3.SLDPRT
84 KB
145. 电机减震垫3.SLDPRT
82.7 KB
146. 电机支座2-3.SLDPRT
125 KB
147. 电机支座3.SLDPRT
132 KB
148. 空气滤清器底座3.SLDPRT
102 KB
149. 裙边3.SLDPRT
73.5 KB
150. 钟罩13.SLDPRT
234 KB
151. 钟罩23.SLDPRT
244 KB
152. 阀块1-3.SLDDRW
639 KB
153. 阀块1-3.SLDPRT
831 KB
154. 阀块2-3.SLDPRT
517 KB
155. 阀块垫板2-3.SLDPRT
87.8 KB
156. 阀块垫板3.SLDPRT
89.7 KB
157. 集成块1-3.DWG
1.12 MB
158. 集成块1-3.SLDASM
4.66 MB
159. 集成块1-3.SLDDRW
917 KB
160. 集成块1-3.bak
1.8 MB
161. 集成块1-311111.DWG
1.17 MB
162. 集成块1-311111.bak
1.88 MB
163. 集成块2-3.SLDASM
1.46 MB
