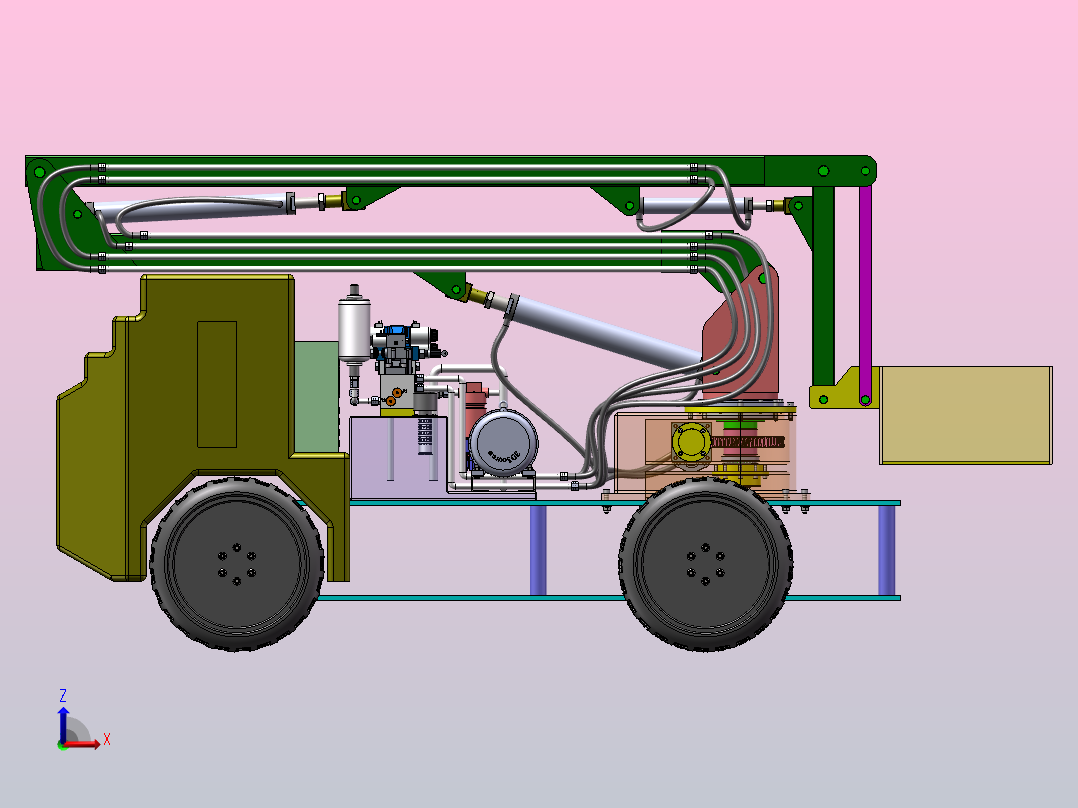

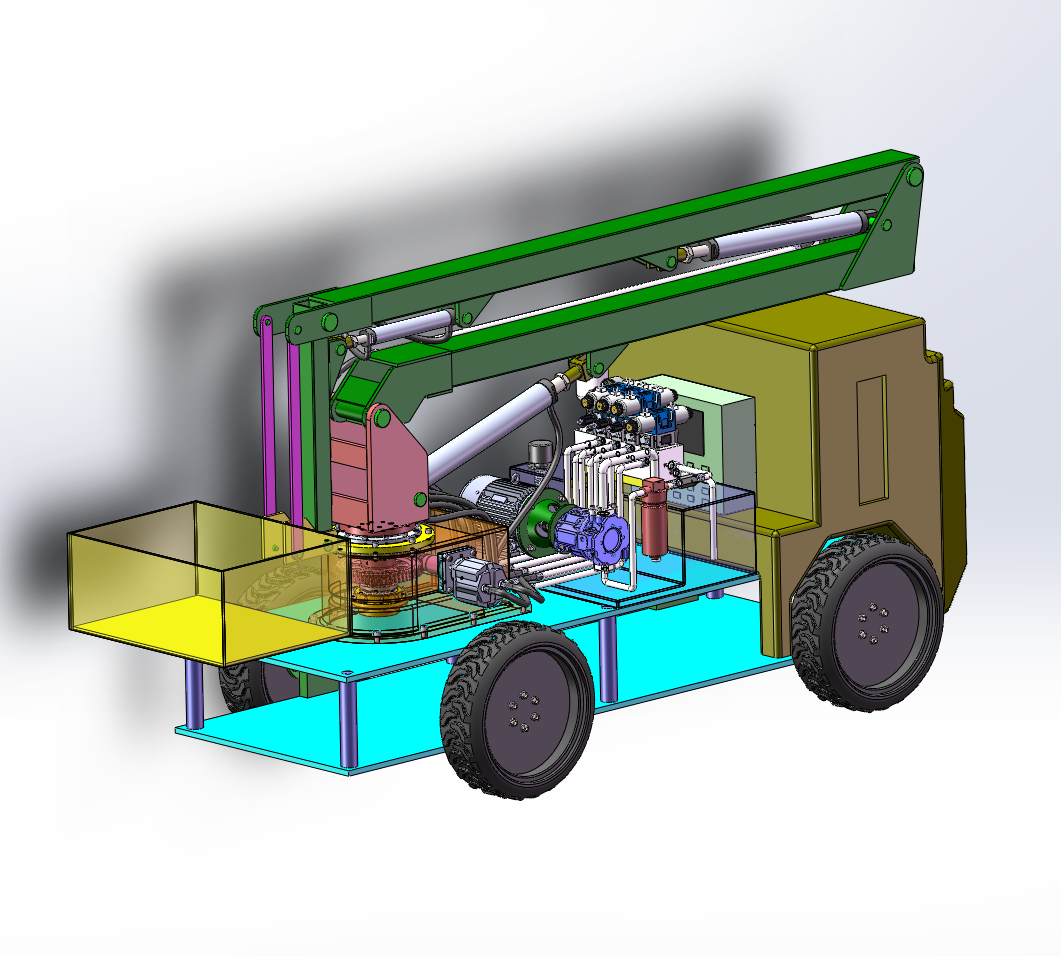

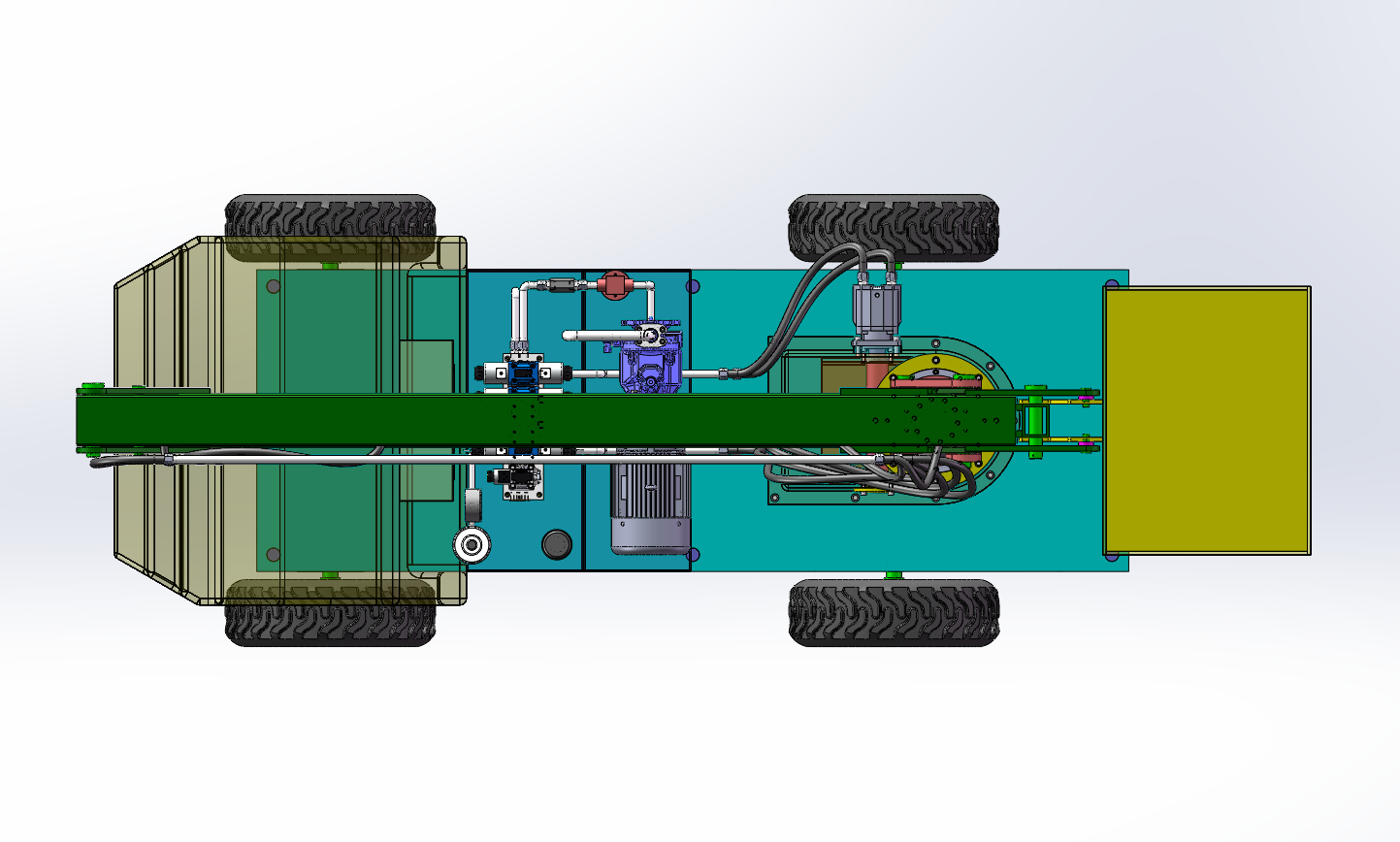

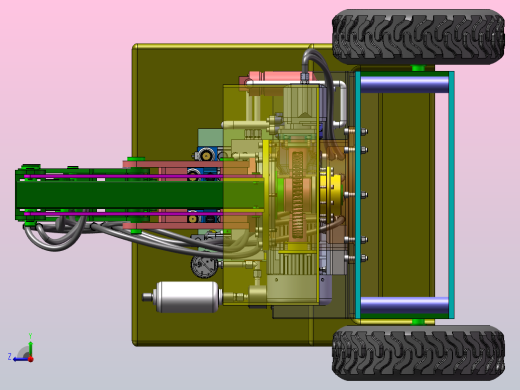

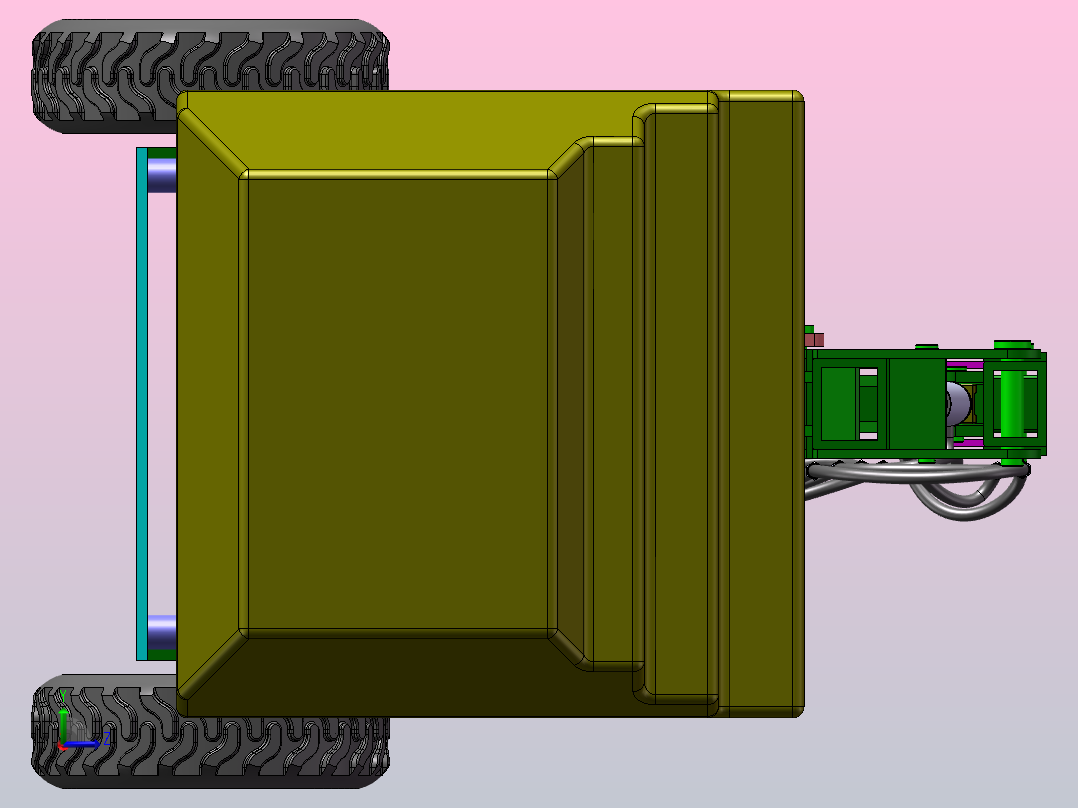

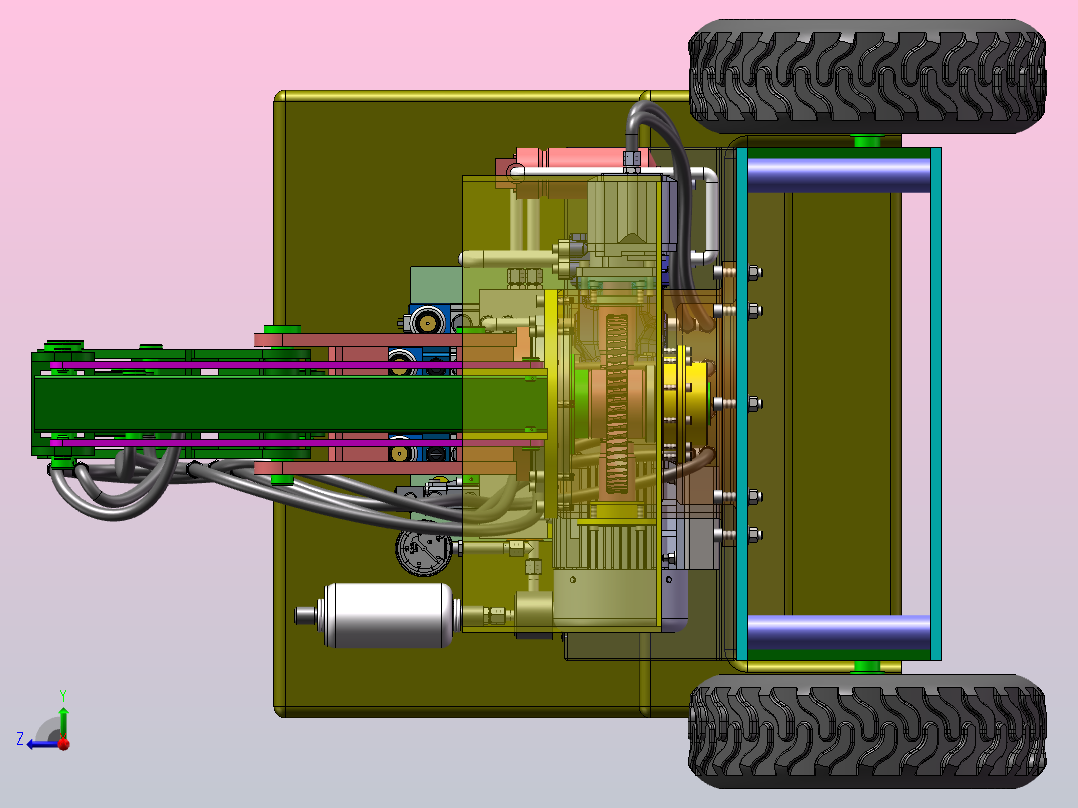

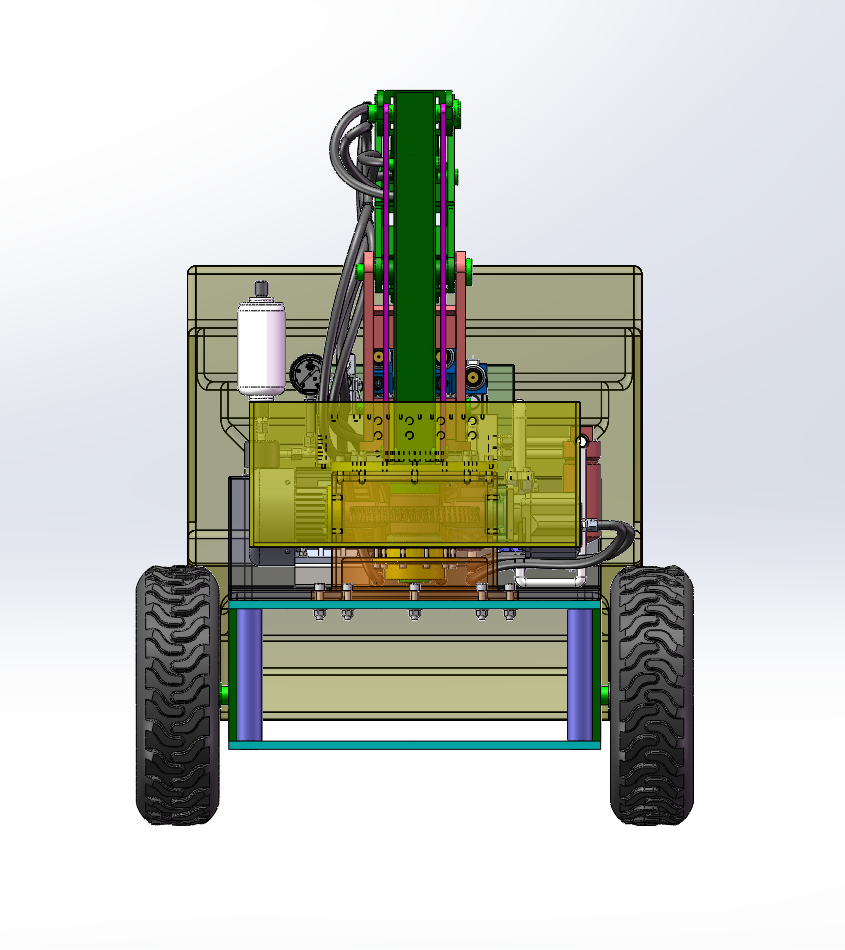

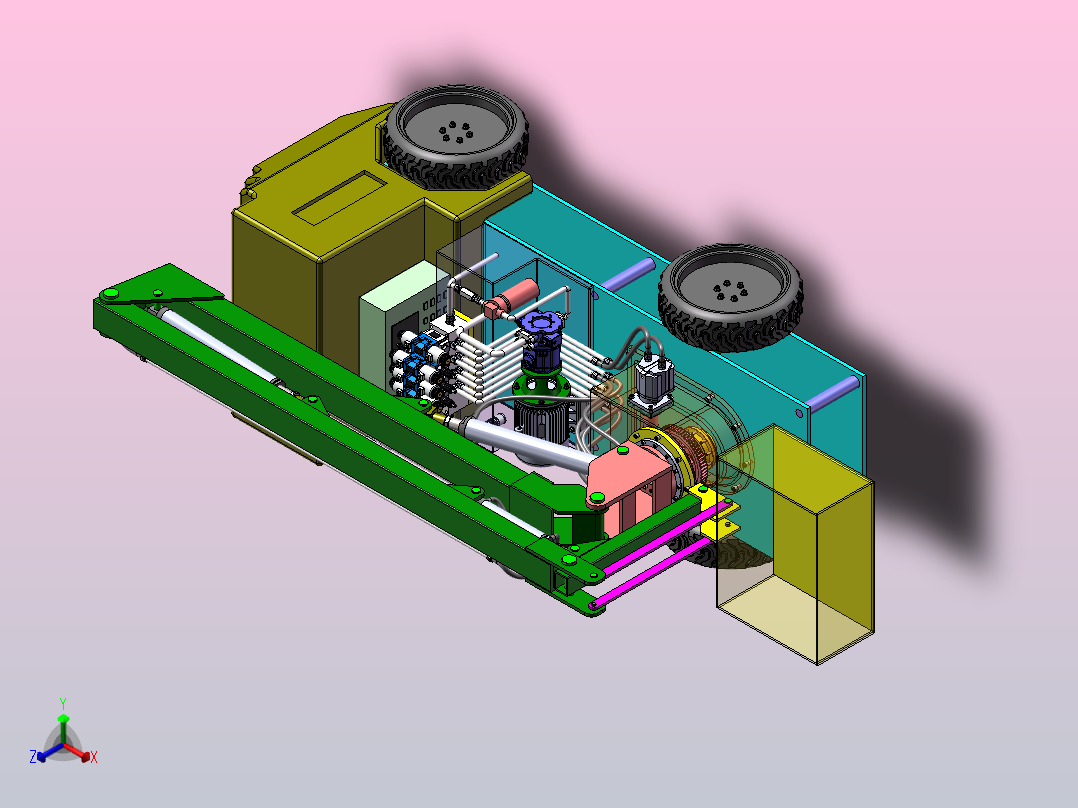

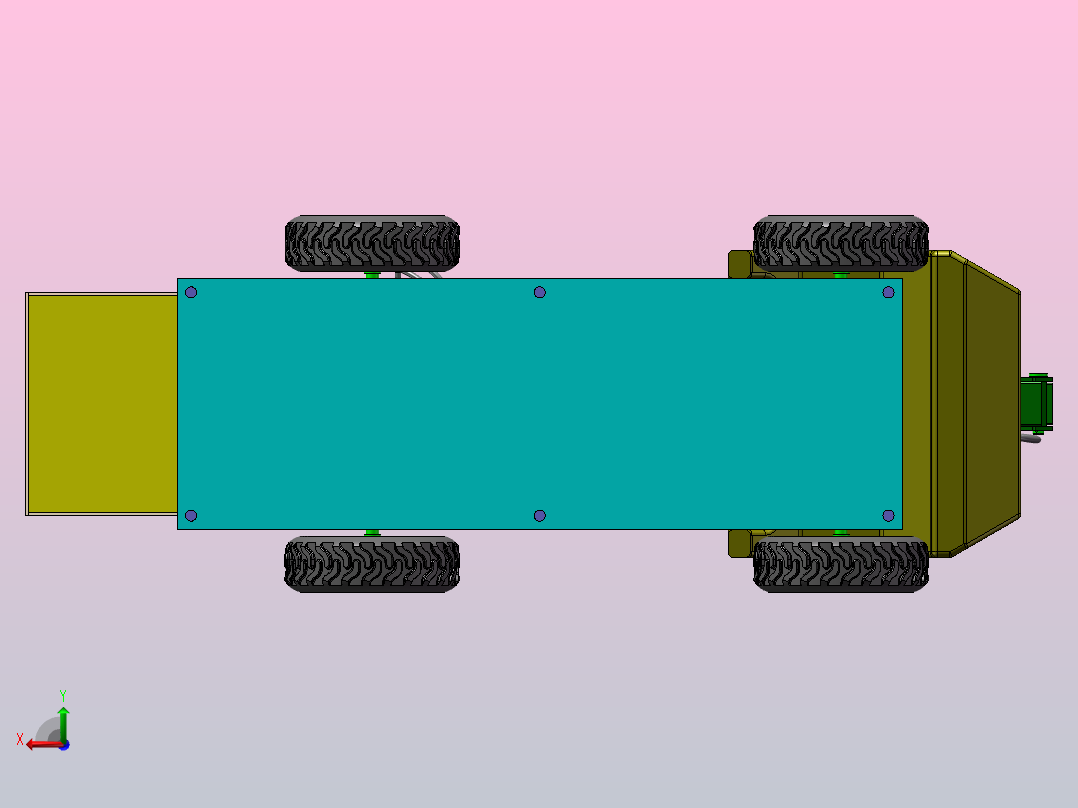

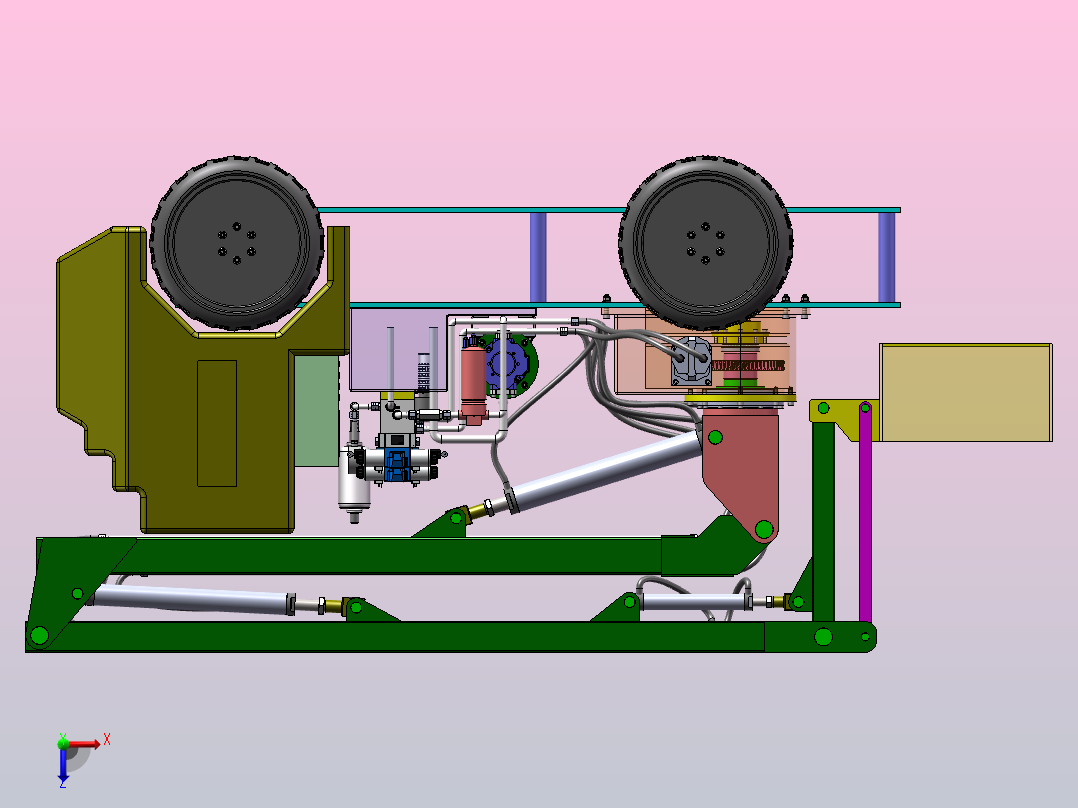

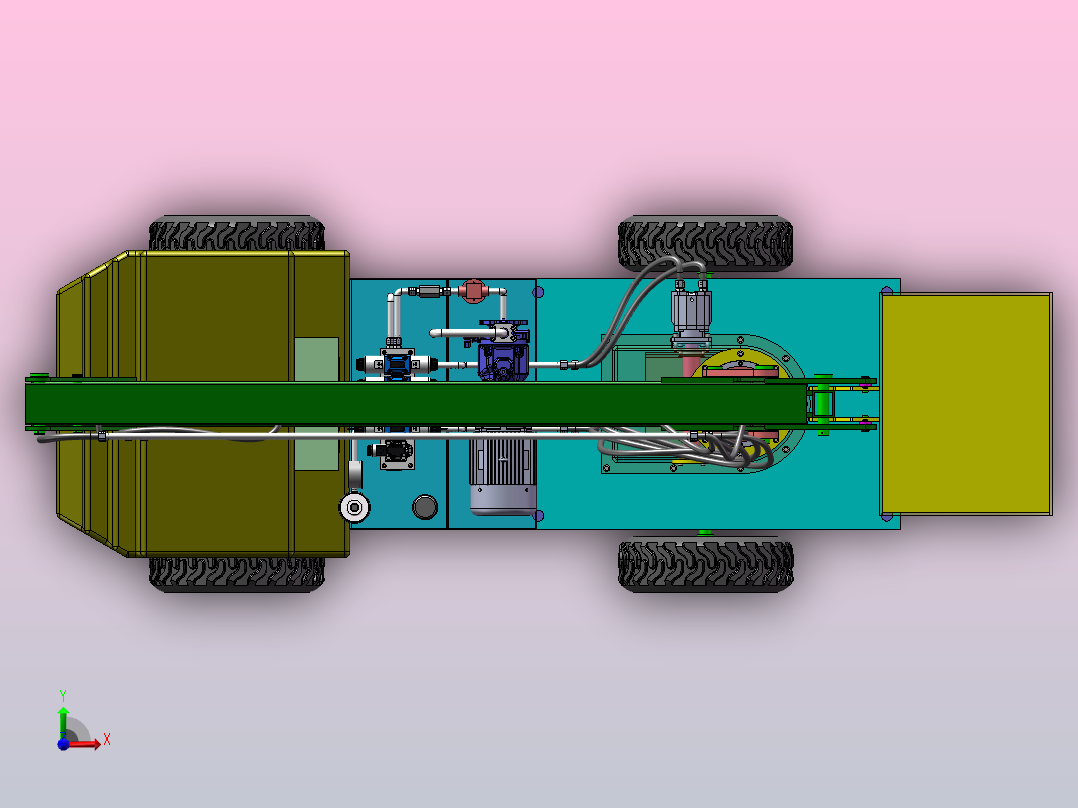

高空作业车结构及液压系统设计（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：高空作业车结构及液压系统设计（SW+CAD+说明书），属于机械设备，钢结构支架分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10437183
模型大小：101.42M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,sldasm,dwg
是否可编辑：可修改，包括参数
上传时间：2026-04-30
图纸介绍：
下载模型
文件列表
1. 1CM-18-22WD-03 ZYC.SLDPRT
192 KB
2. 1DM-22-27WD公制螺纹胶垫密封柱端ZYC.SLDPRT
220 KB
3. 4MN-27WD胶垫内六角堵头(永华)ZYC.SLDPRT
206 KB
4. 4WE10Y ZYC.SLDPRT
1.54 MB

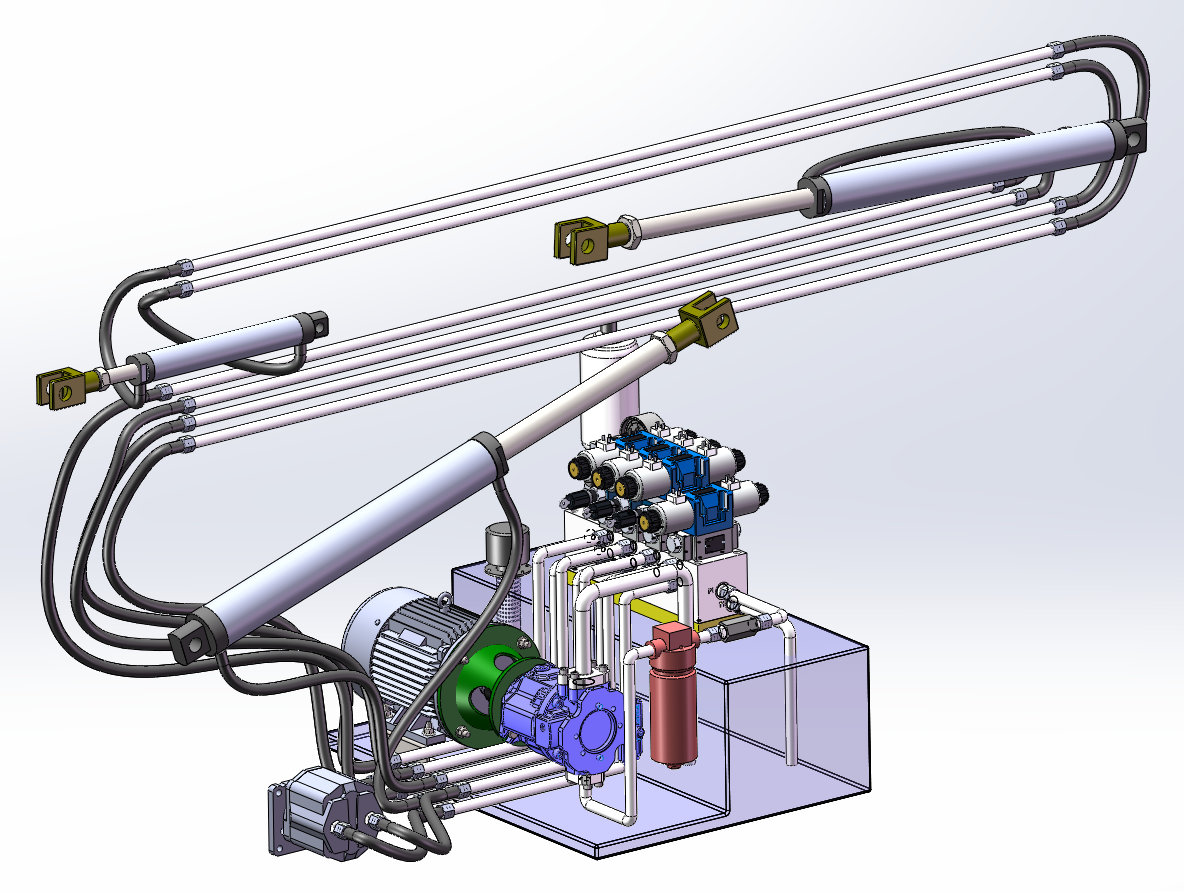

5. 6.png
436 KB
6. 6032轴承 ZYC.SLDPRT
134 KB

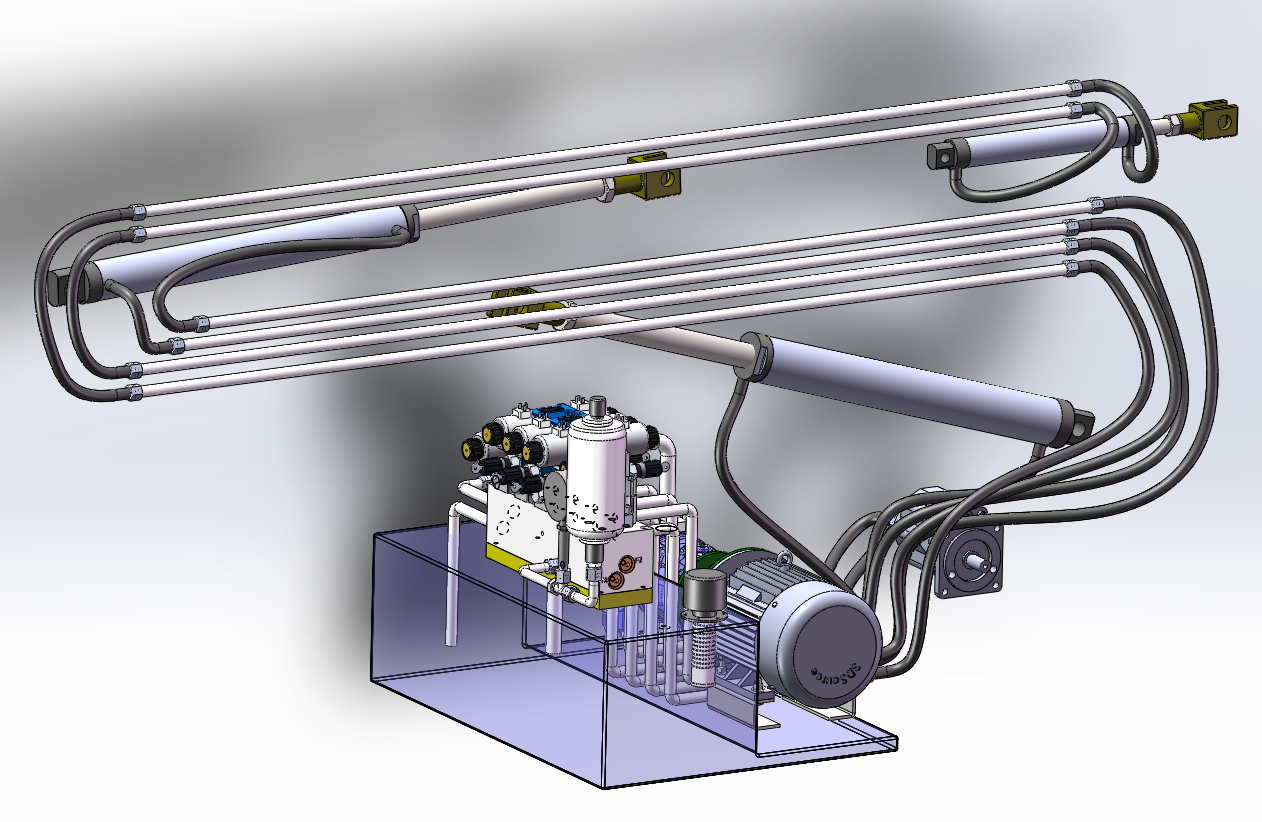

7. 7.png
669 KB
8. CC-22三通接头ZYC.SLDPRT
217 KB
9. DBW10B1 先导式溢流阀ZYC.SLDPRT
2.21 MB
10. GB894．1-86轴用弹性挡圈A型75 ZYC.SLDPRT
86.8 KB
11. GB／T1096-1979普通平键A型20×95 ZYC.SLDPRT
111 KB
12. GB／T1096-1979普通平键A型8×45 ZYC.SLDPRT
110 KB
13. GB／T18615-2002焊接接头M22-ZYC.SLDPRT
169 KB
14. GB／T276-94深沟球轴承6007-2RZ ZYC.SLDPRT
604 KB
15. GB／T276-94深沟球轴承6010-2RZ-ZYC.SLDPRT
989 KB
16. GB／T276-94深沟球轴承6015-2Z ZYC.SLDPRT
1.07 MB
17. GB／T5780-2000六角头螺栓C级(M14)×80 ZYC.SLDPRT
168 KB
18. GB／T5780-2000六角头螺栓C级M12×45 ZYC.SLDPRT
170 KB
19. GB／T6187-2000全金属六角法兰面锁紧螺母(M14) ZYC.SLDPRT
150 KB
20. GB／T6187-2000全金属六角法兰面锁紧螺母M12 ZYC.SLDPRT
151 KB
21. GB／T6187-2000全金属六角法兰面锁紧螺母M16 ZYC.SLDPRT
129 KB
22. GB／T70．1-2000内六角圆柱头螺钉(M14)×40 ZYC.SLDPRT
129 KB
23. GB／T70．1-2000内六角圆柱头螺钉(M14)×45 ZYC.SLDPRT
127 KB
24. GB／T70．1-2000内六角圆柱头螺钉M10×30 ZYC.SLDPRT
127 KB
25. GB／T70．1-2000内六角圆柱头螺钉M10×35 ZYC.SLDPRT
128 KB
26. GB／T70．1-2000内六角圆柱头螺钉M10×40 ZYC.SLDPRT
127 KB
27. GB／T70．1-2000内六角圆柱头螺钉M12×50 ZYC.SLDPRT
112 KB
28. GB／T70．1-2000内六角圆柱头螺钉M16×70 ZYC.SLDPRT
111 KB
29. GB／T70．1-2000内六角圆柱头螺钉M6×140 ZYC.SLDPRT
99.1 KB
30. GB／T70．1-2000内六角圆柱头螺钉M6×90 ZYC.SLDPRT
106 KB
31. GU-H10 精过滤器-ZYC.SLDPRT
154 KB
32. QUQ 型液压空气滤清器ZYC.SLDPRT
1.75 MB
33. S10单向阀ZYC.SLDPRT
115 KB
34. Y-100压力表-ZYC.SLDPRT
1.23 MB
35. Z2FS10 叠加式双向节流阀 ZYC.SLDPRT
1.3 MB
36. Z2S10 叠加式双向液压锁ZYC.SLDPRT
1.17 MB
37. ZYC 大臂油缸回转头.SLDPRT
184 KB
38. ZYC 大臂油缸组件.SLDASM
118 KB
39. ZYC 大臂油缸缸体.SLDPRT
195 KB
40. ZYC 大臂油缸缸杆.SLDPRT
120 KB
41. ZYC 小臂油缸回转头.SLDPRT
184 KB
42. ZYC 小臂油缸组件.SLDASM
146 KB
43. ZYC 小臂油缸缸体.SLDPRT
200 KB
44. ZYC 小臂油缸缸杆.SLDPRT
120 KB
45. ZYC 舱室油缸回转头.SLDPRT
190 KB
46. ZYC 舱室油缸组件.SLDASM
141 KB
47. ZYC 舱室油缸缸体.SLDPRT
200 KB
48. ZYC 舱室油缸缸杆.SLDPRT
127 KB
49. ZYC 出油管法兰盘.SLDPRT
130 KB
50. ZYC 吸油管法兰盘.SLDPRT
145 KB
51. ZYC 大圆柱齿轮50×4.SLDPRT
577 KB
52. ZYC 大臂.SLDPRT
77.1 KB
53. ZYC 大臂回转板1.SLDPRT
72.8 KB
54. ZYC 大臂底座.SLDPRT
199 KB
55. ZYC 大臂油缸支座1.SLDPRT
66.6 KB
56. ZYC 大臂焊接板1.SLDPRT
59.9 KB
57. ZYC 大臂焊接板2.SLDPRT
54.8 KB
58. ZYC 大臂焊接板3.SLDPRT
60.7 KB
59. ZYC 大臂焊接管1.SLDPRT
90.7 KB
60. ZYC 大臂组件.SLDASM
114 KB
61. ZYC 小圆柱齿轮25×4.SLDPRT
405 KB
62. ZYC 小臂.SLDPRT
82.8 KB
63. ZYC 小臂回转板1.SLDPRT
71.9 KB
64. ZYC 小臂油缸支座1.SLDPRT
67.6 KB
65. ZYC 小臂焊接板1.SLDPRT
78.8 KB
66. ZYC 小臂组件.SLDASM
88.7 KB
67. ZYC 底座旋转涡轮.SLDPRT
2.03 MB
68. ZYC 底座旋转涡轮轴.SLDPRT
216 KB
69. ZYC 底座旋转涡轮轴上法兰.SLDPRT
128 KB
70. ZYC 底座旋转涡轮轴上法兰盖.SLDPRT
187 KB
71. ZYC 底座旋转涡轮轴下法兰.SLDPRT
188 KB
72. ZYC 底座涡杆.SLDPRT
784 KB
73. ZYC 底座组件.SLDASM
4.58 MB
74. ZYC 底座轴承法兰盘.SLDPRT
118 KB
75. ZYC 旋转底座箱体.SLDPRT
378 KB
76. ZYC 旋转底座马达法兰盘.SLDPRT
148 KB
77. ZYC 机架后回转座1.SLDPRT
90.7 KB
78. ZYC 架体上侧板.SLDPRT
97.3 KB
79. ZYC 架体下侧板.SLDPRT
79.6 KB
80. ZYC 架体侧板1.SLDPRT
74.4 KB
81. ZYC 架体焊合.SLDASM
110 KB
82. ZYC 架体焊接柱.SLDPRT
92.6 KB
83. ZYC 架体组件.SLDASM
640 KB
84. ZYC 柱塞泵.SLDPRT
5.02 MB
85. ZYC 油箱.SLDPRT
106 KB
86. ZYC 油缸支座2.SLDPRT
67.3 KB
87. ZYC 油缸支撑座.SLDPRT
107 KB
88. ZYC 液压组件.SLDASM
9.04 MB
89. ZYC 液压组件.SLDDRW
1.74 MB
90. ZYC 电控箱0.SLDPRT
208 KB
91. ZYC 电机.SLDPRT
986 KB
92. ZYC 电机支座.SLDPRT
133 KB
93. ZYC 硬管1.SLDPRT
82.5 KB
94. ZYC 硬管3.SLDPRT
83.6 KB
95. ZYC 硬管4.SLDPRT
70.1 KB
96. ZYC 硬管5.SLDPRT
74.6 KB
97. ZYC 硬管6.SLDPRT
78.2 KB
98. ZYC 硬管7.SLDPRT
63.8 KB
99. ZYC 硬管8.SLDPRT
64.8 KB
100. ZYC 缓冲块.SLDPRT
63.2 KB
101. ZYC 联轴器.SLDPRT
723 KB
102. ZYC 舱室油缸支座1.SLDPRT
67.2 KB
103. ZYC 舱室焊接板1.SLDPRT
62.3 KB
104. ZYC 舱室焊接板2.SLDPRT
61.3 KB
105. ZYC 舱室焊接板3.SLDPRT
55.2 KB
106. ZYC 舱室焊接板4.SLDPRT
85.6 KB
107. ZYC 舱室组件.SLDASM
90.5 KB
108. ZYC 舱室臂.SLDPRT
98.8 KB
109. ZYC 舱室臂组件.SLDASM
89.1 KB
110. ZYC 舱室调整杆1.SLDPRT
73.1 KB
111. ZYC 行走组件1.SLDASM
2.5 MB
112. ZYC 行走组件2.SLDASM
2.49 MB
113. ZYC 行走轮.SLDPRT
6.26 MB
114. ZYC 行走轮驱动轴1.SLDPRT
114 KB
115. ZYC 行走轮驱动轴2.SLDPRT
113 KB
116. ZYC 车头组件.SLDPRT
279 KB
117. ZYC 软管1.SLDPRT
138 KB
118. ZYC 软管10.SLDPRT
176 KB
119. ZYC 软管11.SLDPRT
161 KB
120. ZYC 软管12.SLDPRT
192 KB
121. ZYC 软管13.SLDPRT
213 KB
122. ZYC 软管14.SLDPRT
186 KB
123. ZYC 软管2.SLDPRT
137 KB
124. ZYC 软管3.SLDPRT
177 KB
125. ZYC 软管4.SLDPRT
174 KB
126. ZYC 软管5.SLDPRT
206 KB
127. ZYC 软管6.SLDPRT
219 KB
128. ZYC 软管7.SLDPRT
181 KB
129. ZYC 软管8.SLDPRT
237 KB
130. ZYC 软管9.SLDPRT
156 KB
131. ZYC 钟形罩.SLDPRT
231 KB
132. ZYC 销1.SLDPRT
74.3 KB
133. ZYC 销2.SLDPRT
77.8 KB
134. ZYC 销3.SLDPRT
71.8 KB
135. ZYC 销4.SLDPRT
74.2 KB
136. ZYC 销5.SLDPRT
79.2 KB
137. ZYC 销6.SLDPRT
79.2 KB
138. ZYC 销7.SLDPRT
93.4 KB
139. ZYC 阀块.SLDPRT
619 KB
140. ZYC 阀块垫板.SLDPRT
89.2 KB
141. ZYC 集成阀块装配体.SLDASM
3.32 MB
142. ZYC 马达.SLDPRT
330 KB
143. ZYC 马达固定板.SLDPRT
85 KB
144. ZYC硬管2.SLDPRT
105 KB
145. ~$GB／T276-94深沟球轴承6007-2RZ C.SLDPRT
4 B
146. ~$GB／T5780-2000六角头螺栓C级(M14)×80 C.SLDPRT
4 B
147. ~$GB／T5780-2000六角头螺栓C级M12×45 C.SLDPRT
4 B
148. ~$GB／T6187-2000全金属六角法兰面锁紧螺母(M14) C.SLDPRT
4 B
149. ~$GB／T6187-2000全金属六角法兰面锁紧螺母M12 C.SLDPRT
4 B
150. ~$GB／T70．1-2000内六角圆柱头螺钉(M14)×40 C.SLDPRT
4 B
151. ~$GB／T70．1-2000内六角圆柱头螺钉M10×40 C.SLDPRT
4 B
152. ~$GB／T70．1-2000内六角圆柱头螺钉M6×140 C.SLDPRT
4 B
153. ~$GB／T70．1-2000内六角圆柱头螺钉M6×90 C.SLDPRT
4 B
154. ~$YSC 大圆柱齿轮50×4.SLDPRT
4 B
155. ~$YSC 小圆柱齿轮25×4.SLDPRT
4 B
156. ~$YSC 机架后回转座1.SLDPRT
4 B
157. ~$YSC 架体上侧板.SLDPRT
4 B
158. ~$YSC 架体下侧板.SLDPRT
4 B
159. ~$YSC 架体侧板1.SLDPRT
4 B
160. ~$YSC 架体焊合.SLDASM
4 B
161. ~$YSC 架体焊接柱.SLDPRT
4 B
162. ~$YSC 油缸支撑座.SLDPRT
4 B
163. ~$YSC 行走组件1.SLDASM
4 B
164. ~$YSC 行走组件2.SLDASM
4 B
165. ~$YSC 行走轮.SLDPRT
4 B
166. ~$YSC 行走轮驱动轴1.SLDPRT
4 B
167. ~$YSC 行走轮驱动轴2.SLDPRT
4 B
168. ~$YSC 车头组件.SLDPRT
4 B
169. ~$YSC 销1.SLDPRT
4 B
170. ~$YSC 销2.SLDPRT
4 B
171. ~$YSC 销3.SLDPRT
4 B
172. ~$YSC 马达.SLDPRT
4 B
173. ~$YSC 马达固定板.SLDPRT
4 B

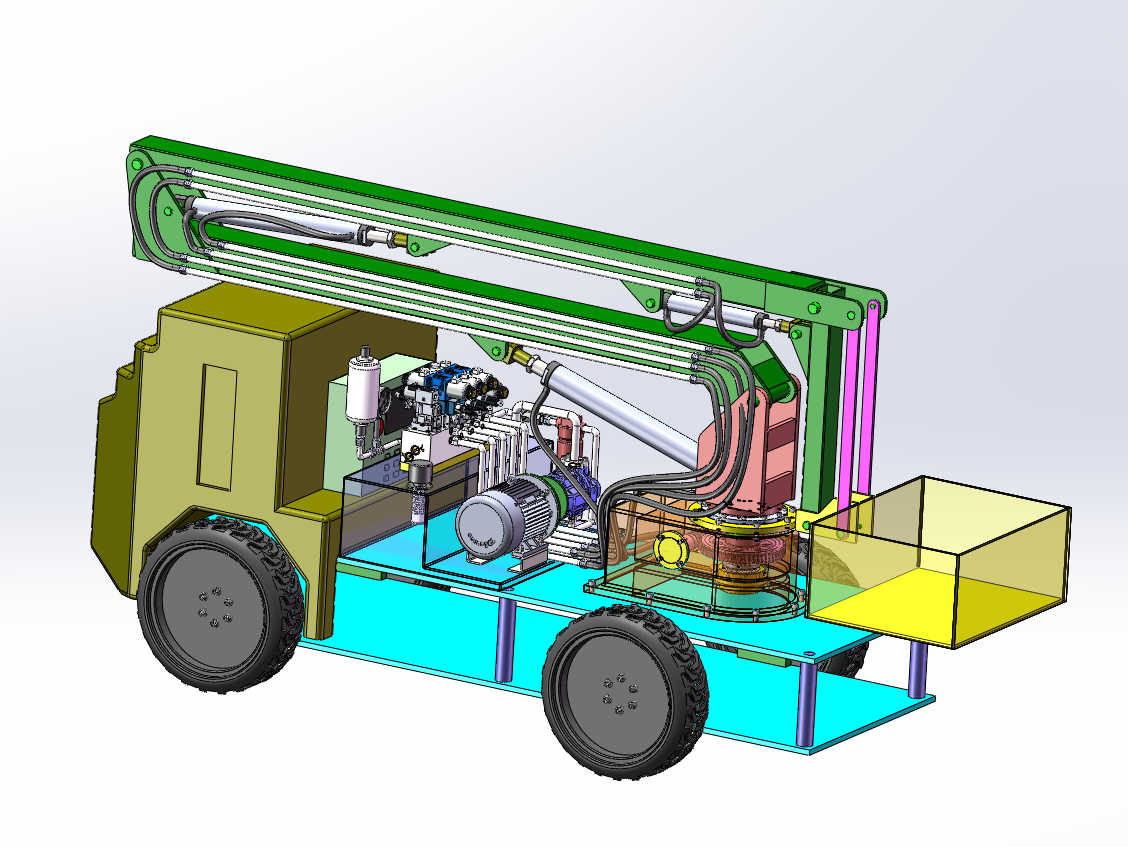

174. 企业微信截图_20240201230446.png
411 KB
175. 企业微信截图_20240201230515.png
451 KB

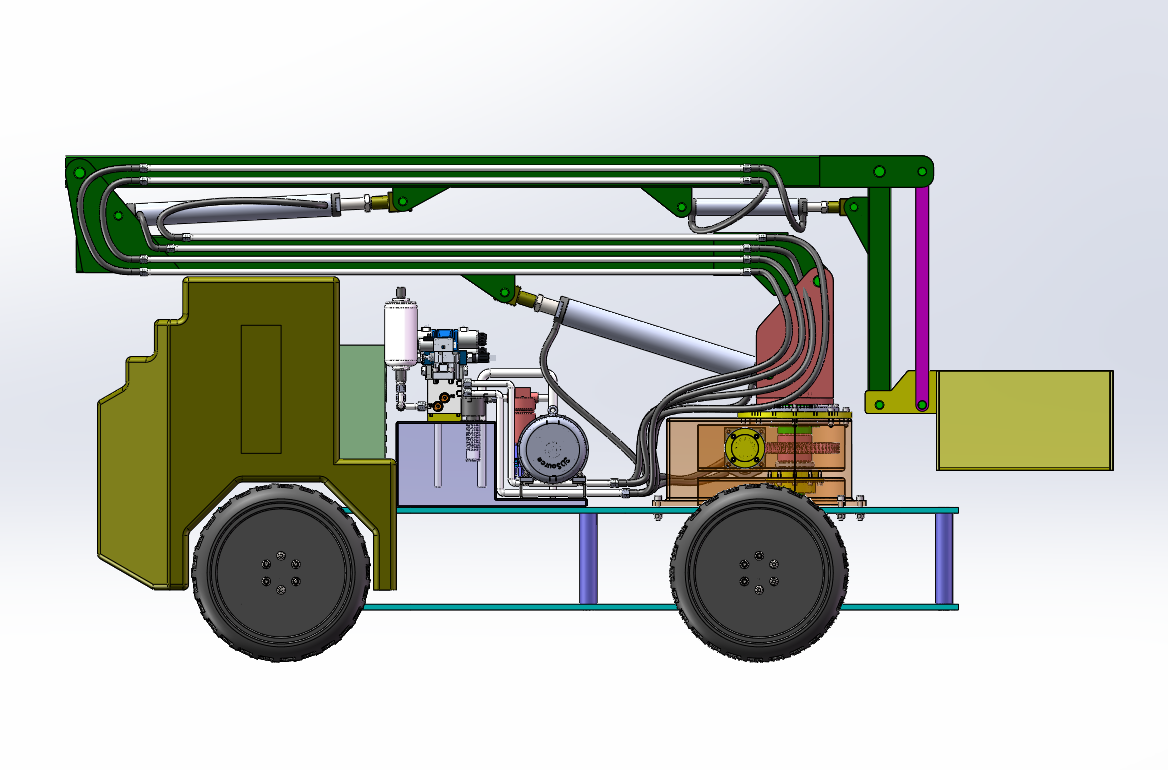

176. 企业微信截图_20240201230529.png
237 KB

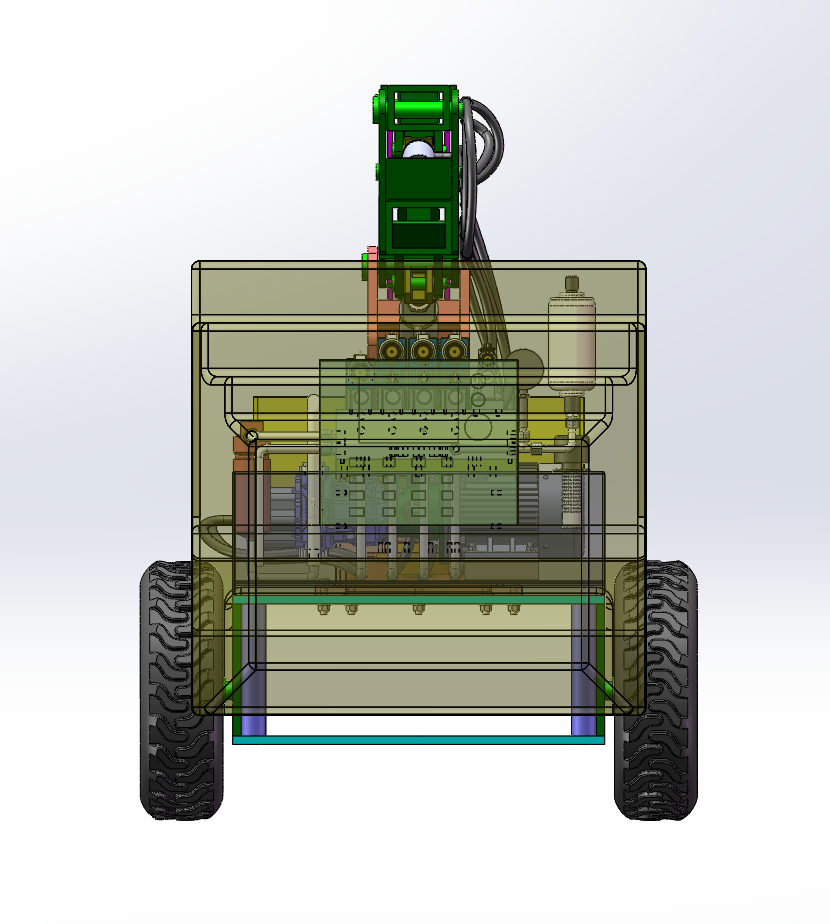

177. 企业微信截图_20240201230553.png
243 KB
178. 企业微信截图_20240201230603.png
245 KB
179. 企业微信截图_20240201230613.png
275 KB
180. 企业微信截图_20240201230639.png
304 KB
181. 企业微信截图_20240201230654.png
151 KB
182. 企业微信截图_20240201230708.png
347 KB
183. 国标囊式蓄能器(螺纹连接) NXQ ZYC.SLDPRT
153 KB
184. 推力球轴承51315 ZYC.SLDPRT
1.88 MB

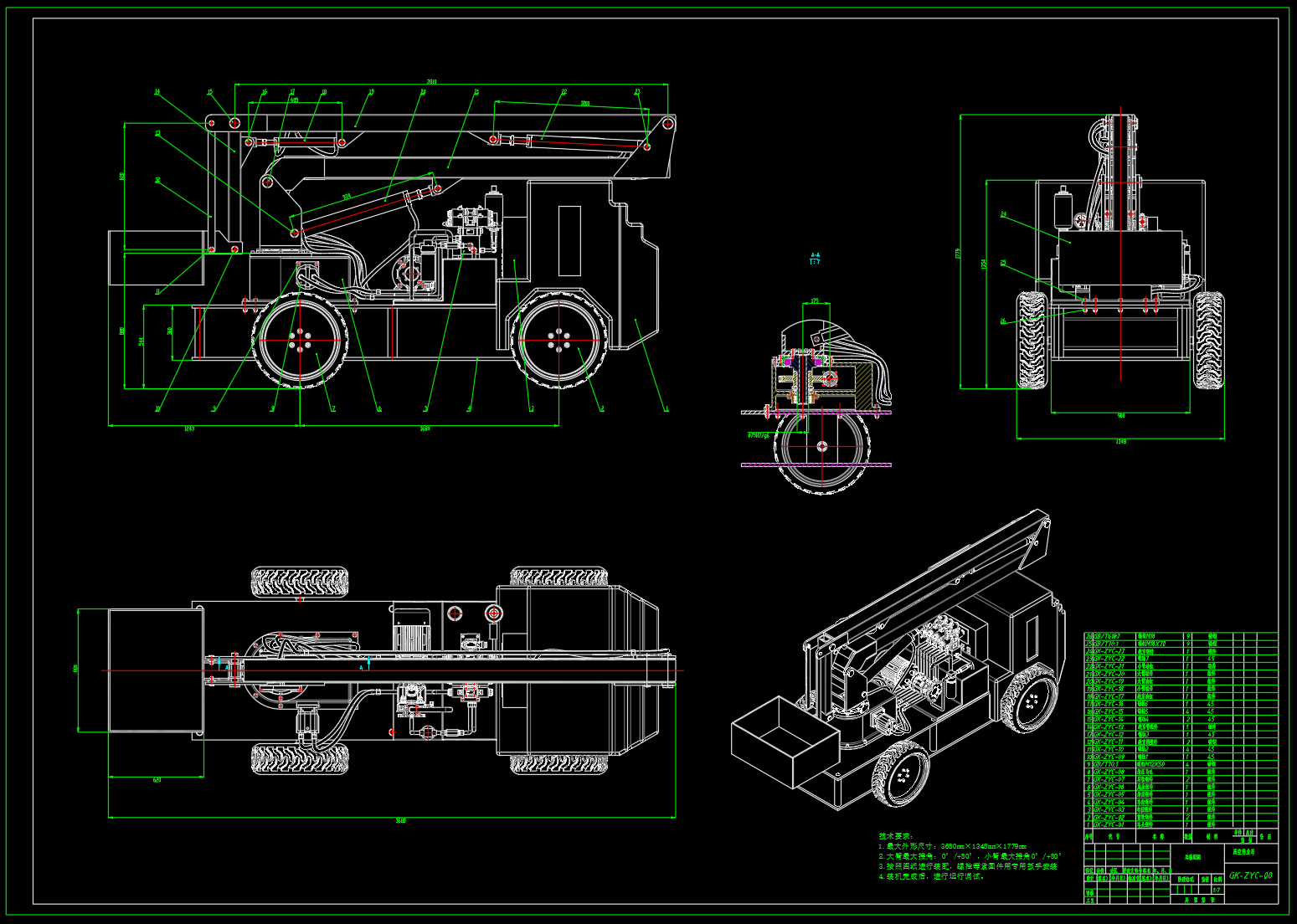

185. 高空作业车总装配图.DWG
3.56 MB
186. 高空作业车总装配图.SLDASM
16.9 MB
187. 高空作业车总装配图.SLDDRW
3.66 MB

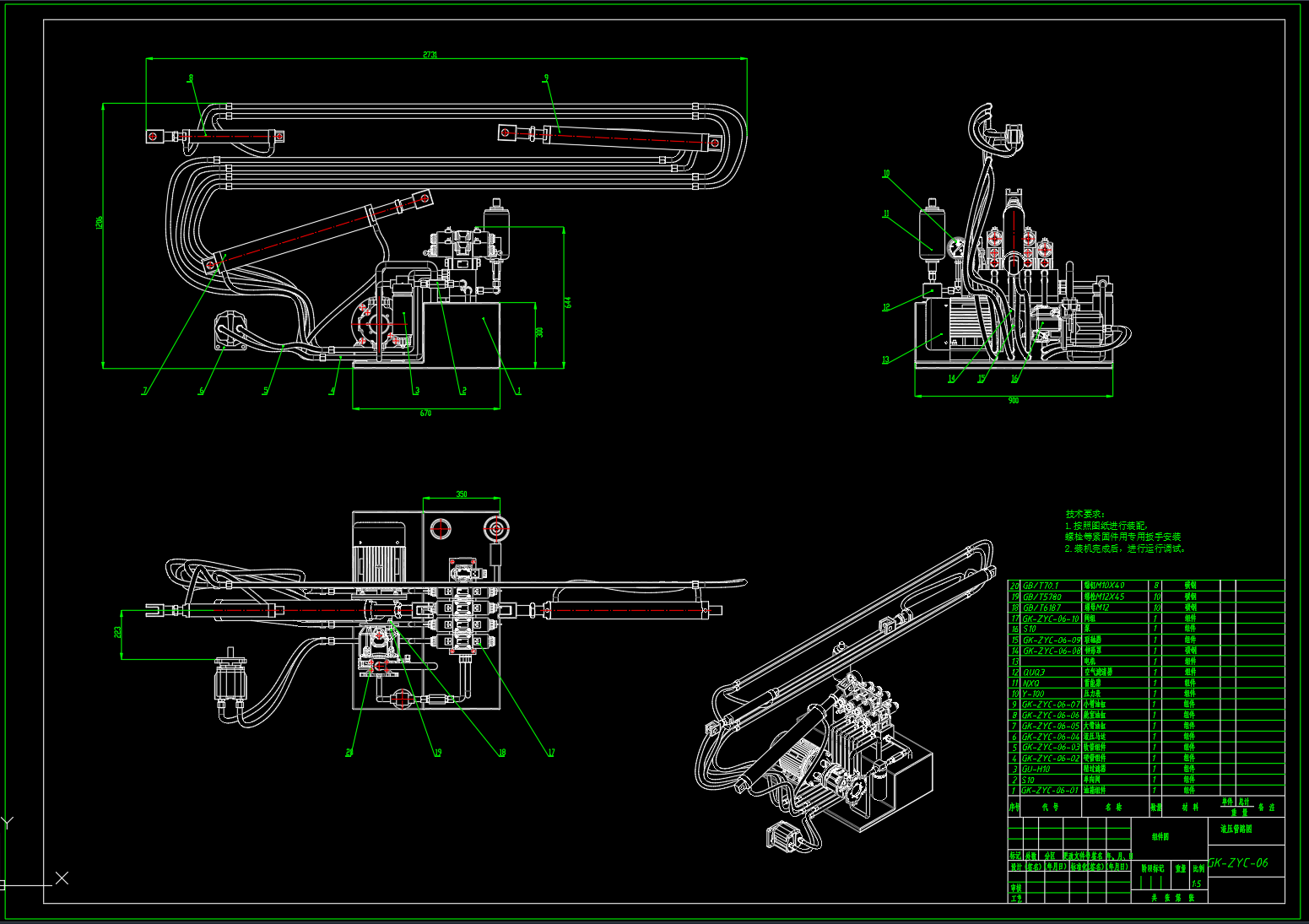

188. 高空作业车液压管路图-A1.DWG
2.42 MB

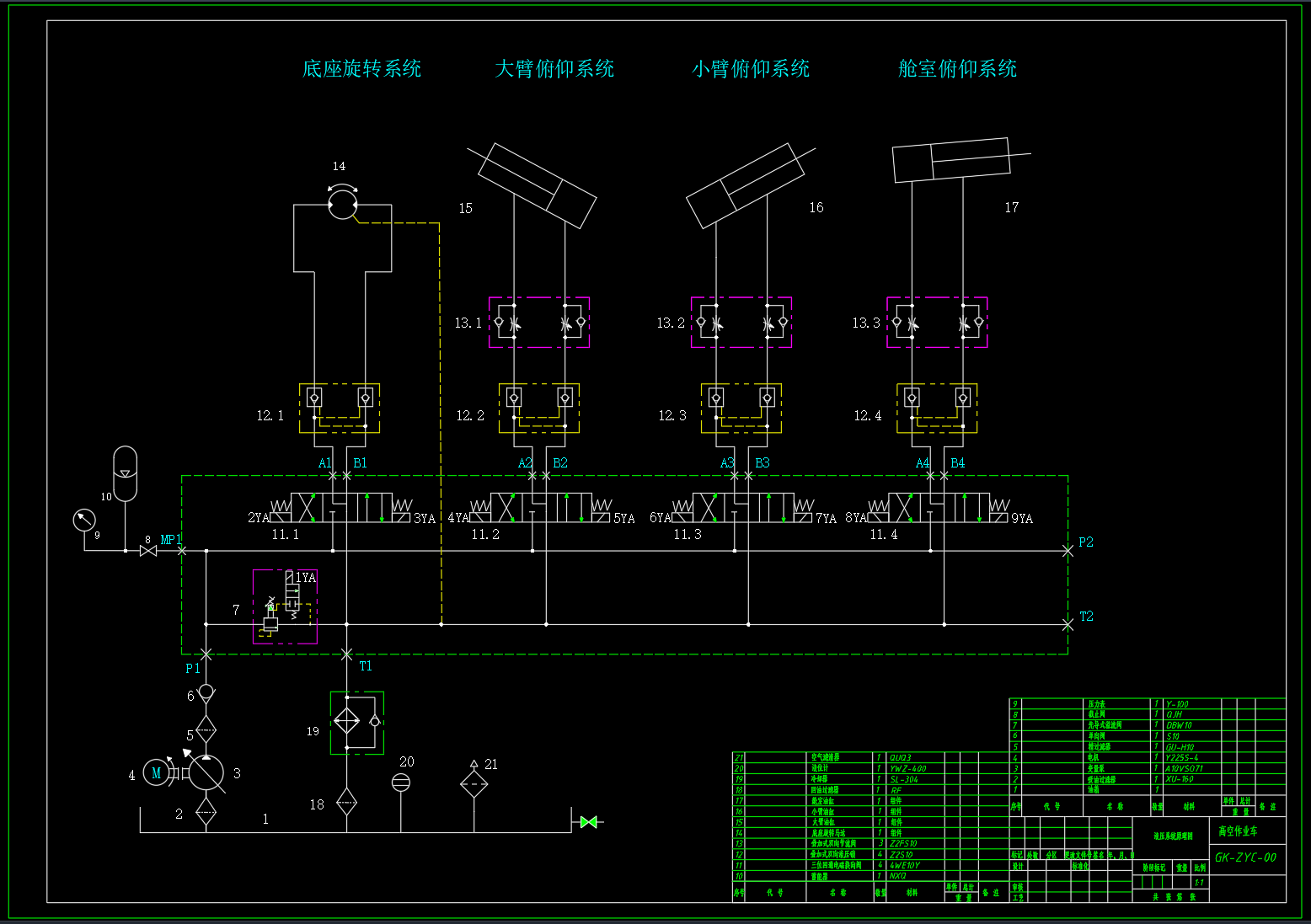

189. 高空作业车液压系统原理图.bak
192 KB
190. 高空作业车液压系统原理图.dwg
194 KB
191. （说明书）高空作业车结构及液压系统设计.doc
