专用组合机床液压系统设计（F=13KN）（CAD+说明书）AutoCAD图档
CAD图档名称为：专用组合机床液压系统设计（F=13KN）（CAD+说明书），属于机械设备，机加工设备分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10493606
模型大小：5.44M
软件版本： AutoCAD 2018
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2026-06-08
图纸介绍：
下载模型
文件列表
1. 1.png
22.9 KB
2. 10.png
45.1 KB
3. 11.png
205 KB
4. 12.png
125 KB
5. 13.png
148 KB
6. 14.png
61.5 KB
7. 15.png
63.1 KB
8. 16.png
247 KB
9. 17.png
192 KB
10. 18.png
157 KB
11. 19.png
165 KB
12. 2.png
21.7 KB
13. 20.png
186 KB
14. 21.png
31.7 KB

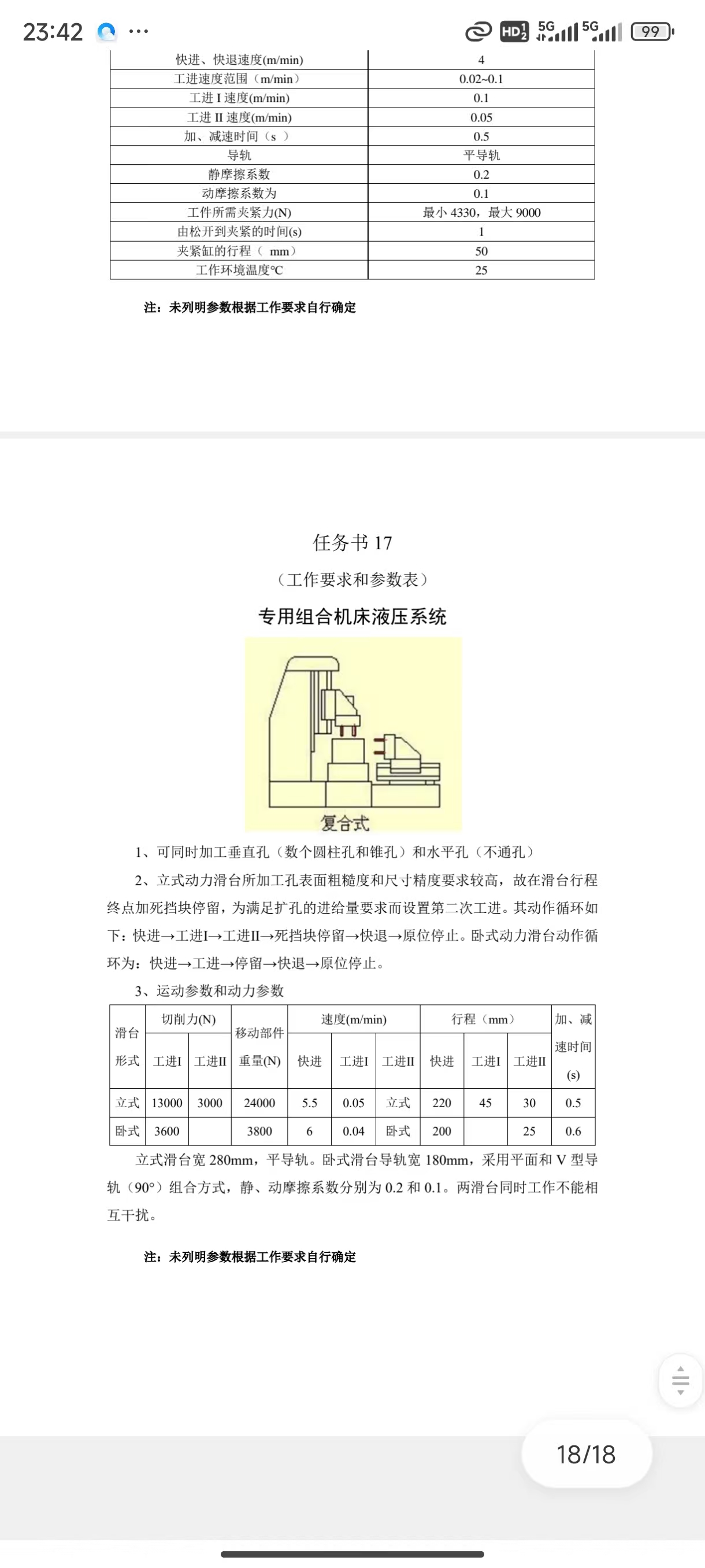

15. 2ade7830-0313-4f23-91d2-e8cddefe65d3.jpg
504 KB
16. 3.png
25.3 KB
17. 4.png
24 KB
18. 5.png
67 KB
19. 6.png
22.8 KB
20. 7.png
31.4 KB

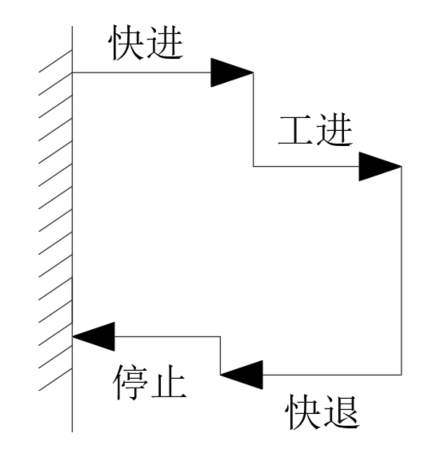

21. 8.png
24 KB
22. 9.png
24.7 KB

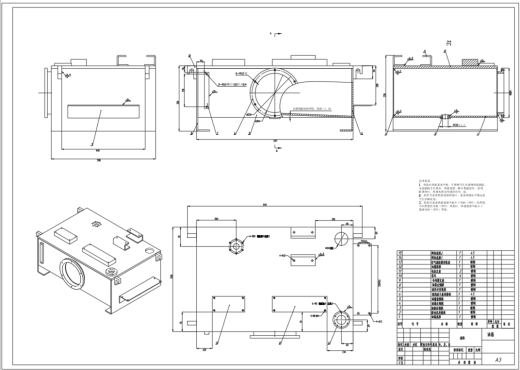

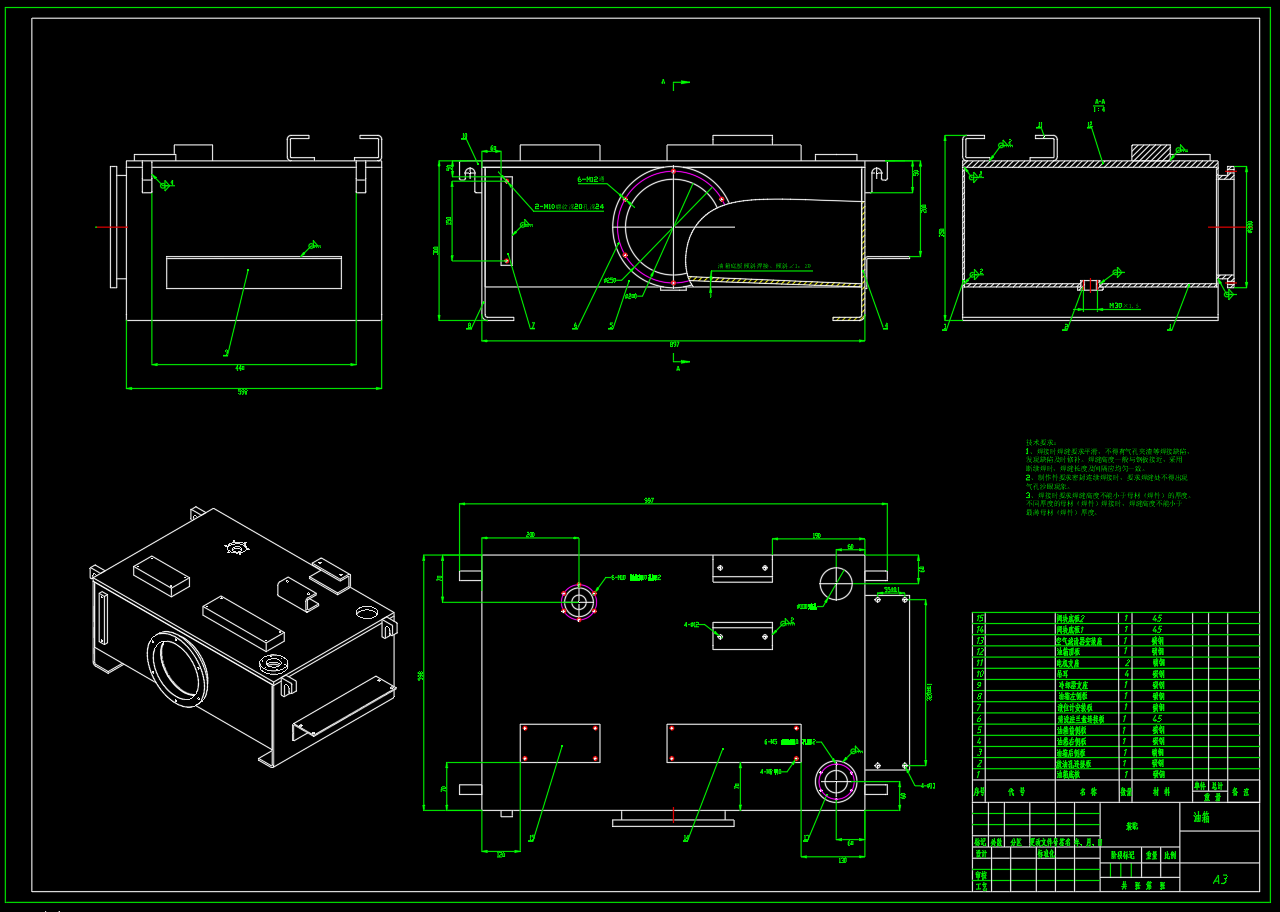

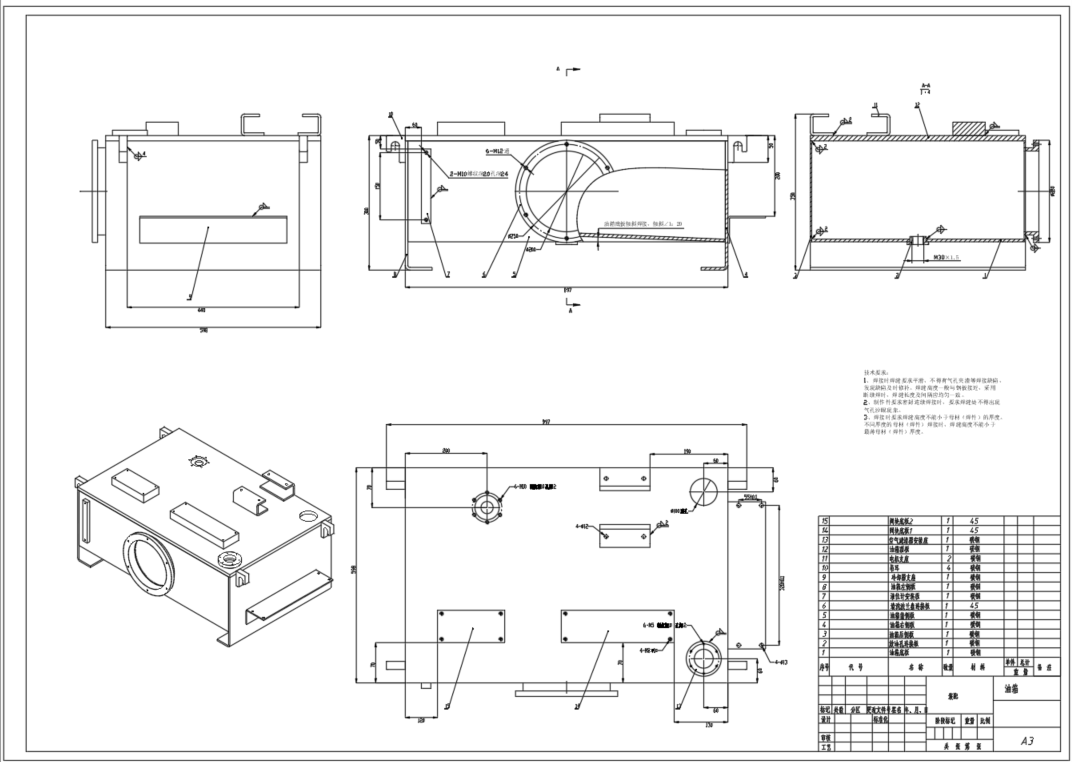

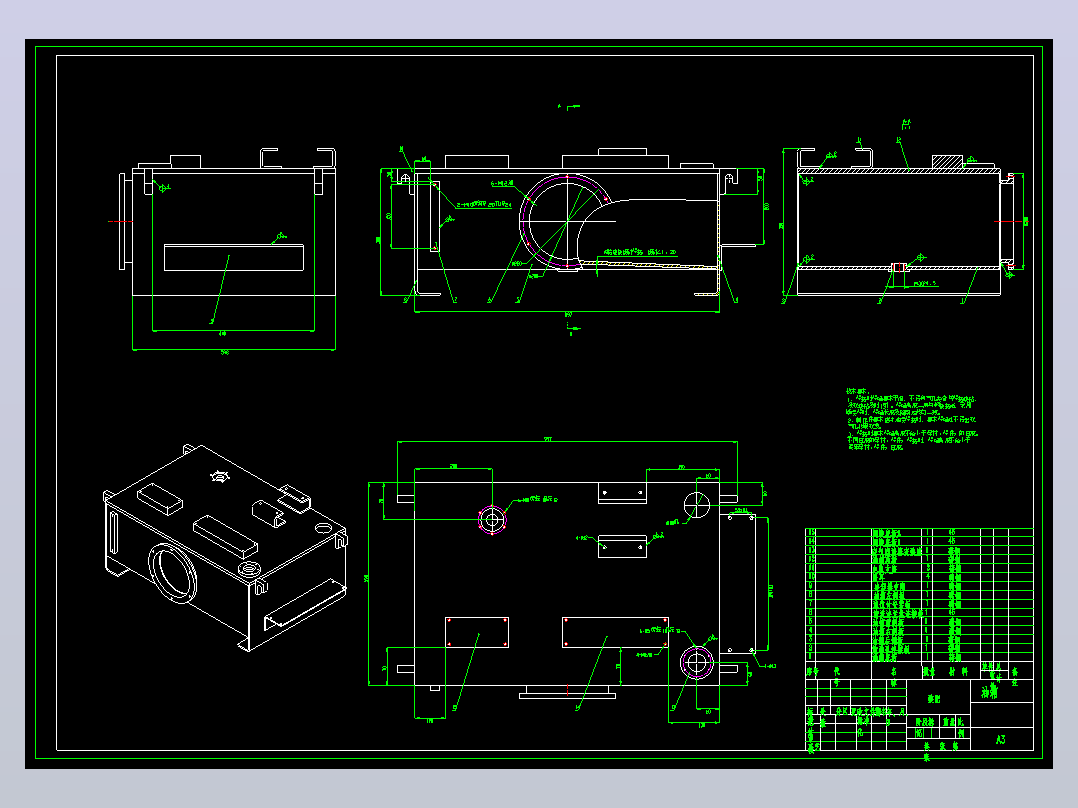

23. 专用组合机床-油箱-A3.dwg
248 KB

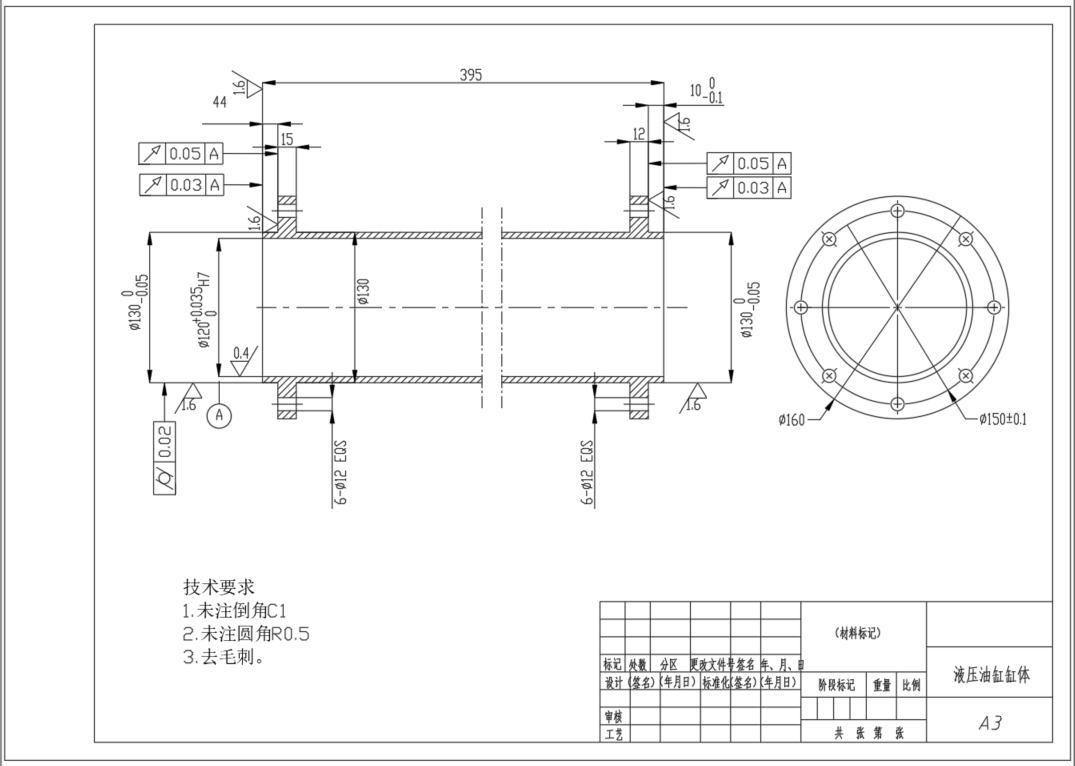

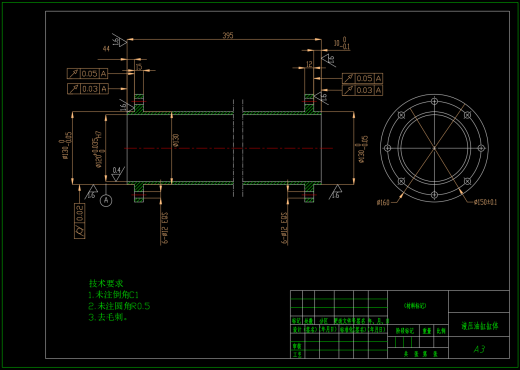

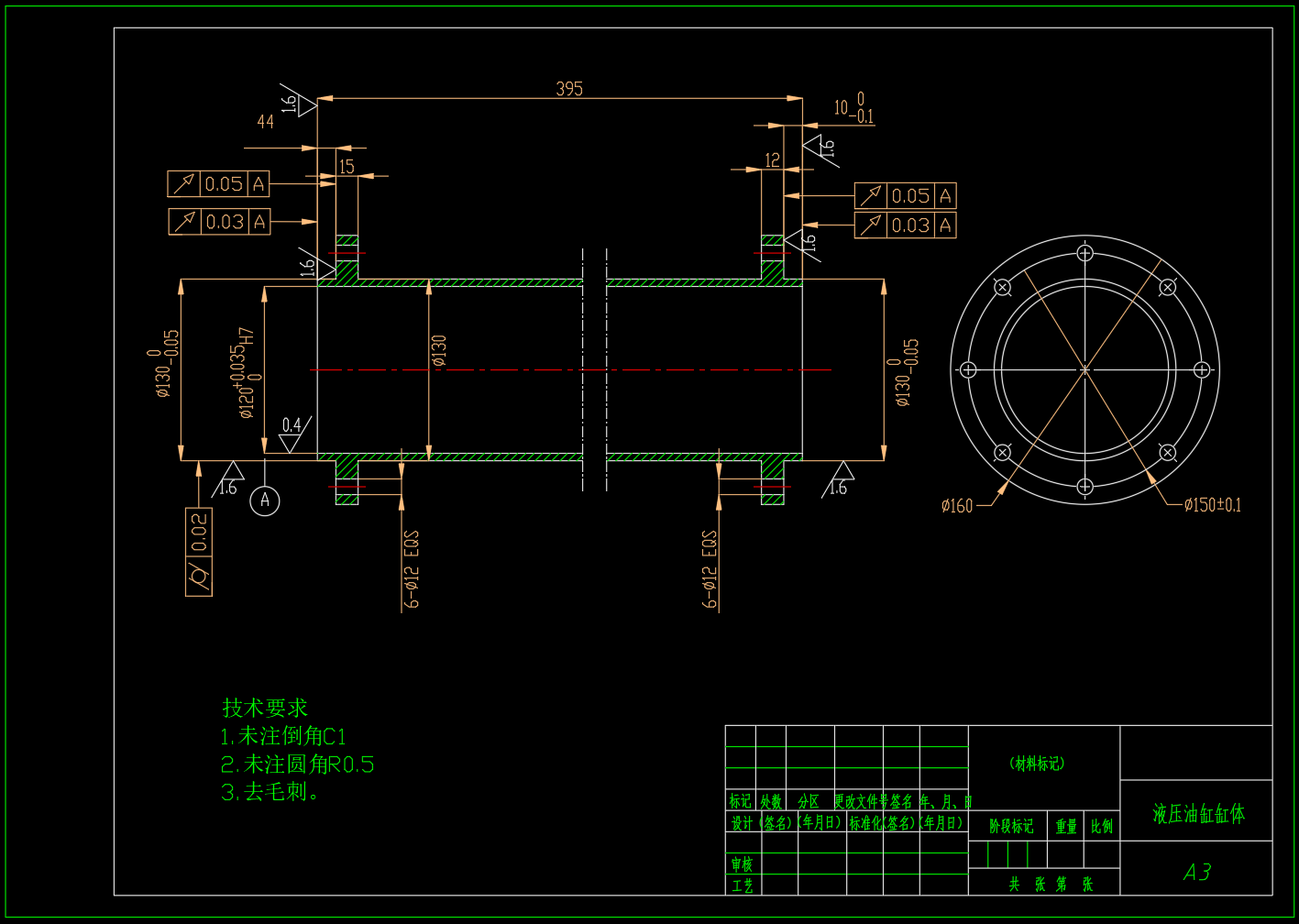

24. 专用组合机床-液压油缸缸体-A3.dwg
70.6 KB

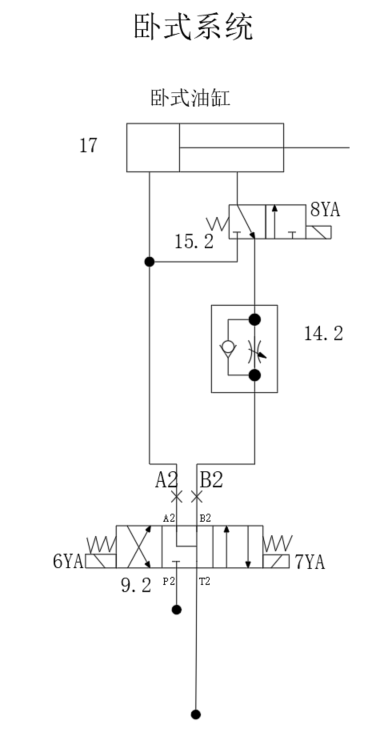

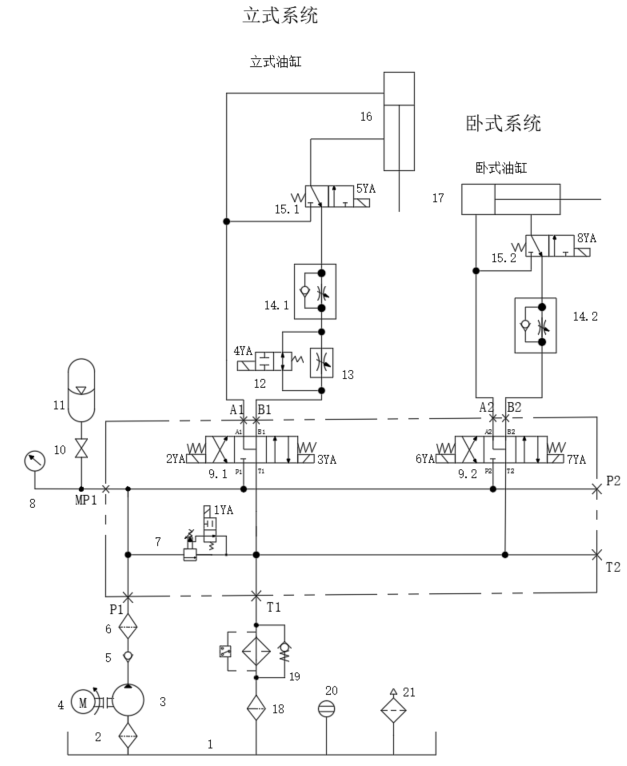

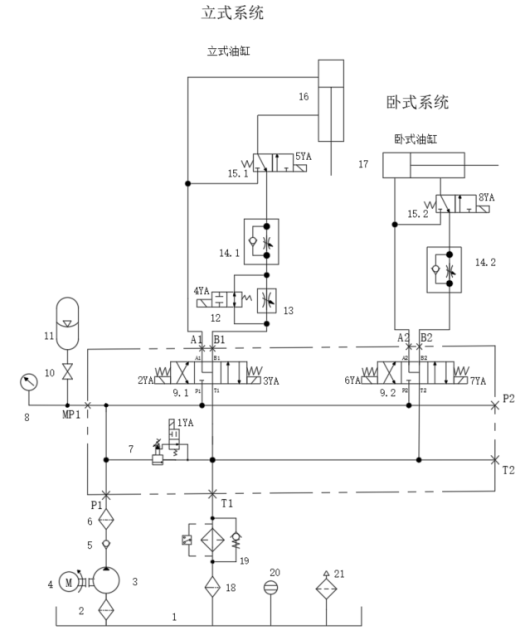

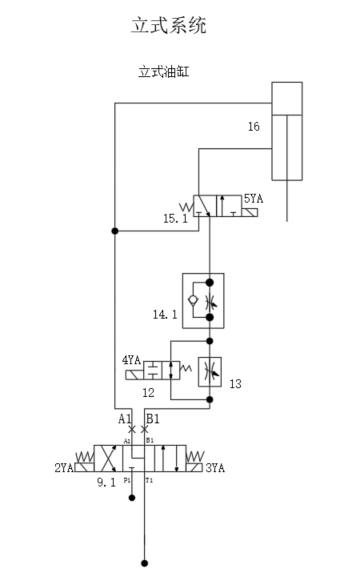

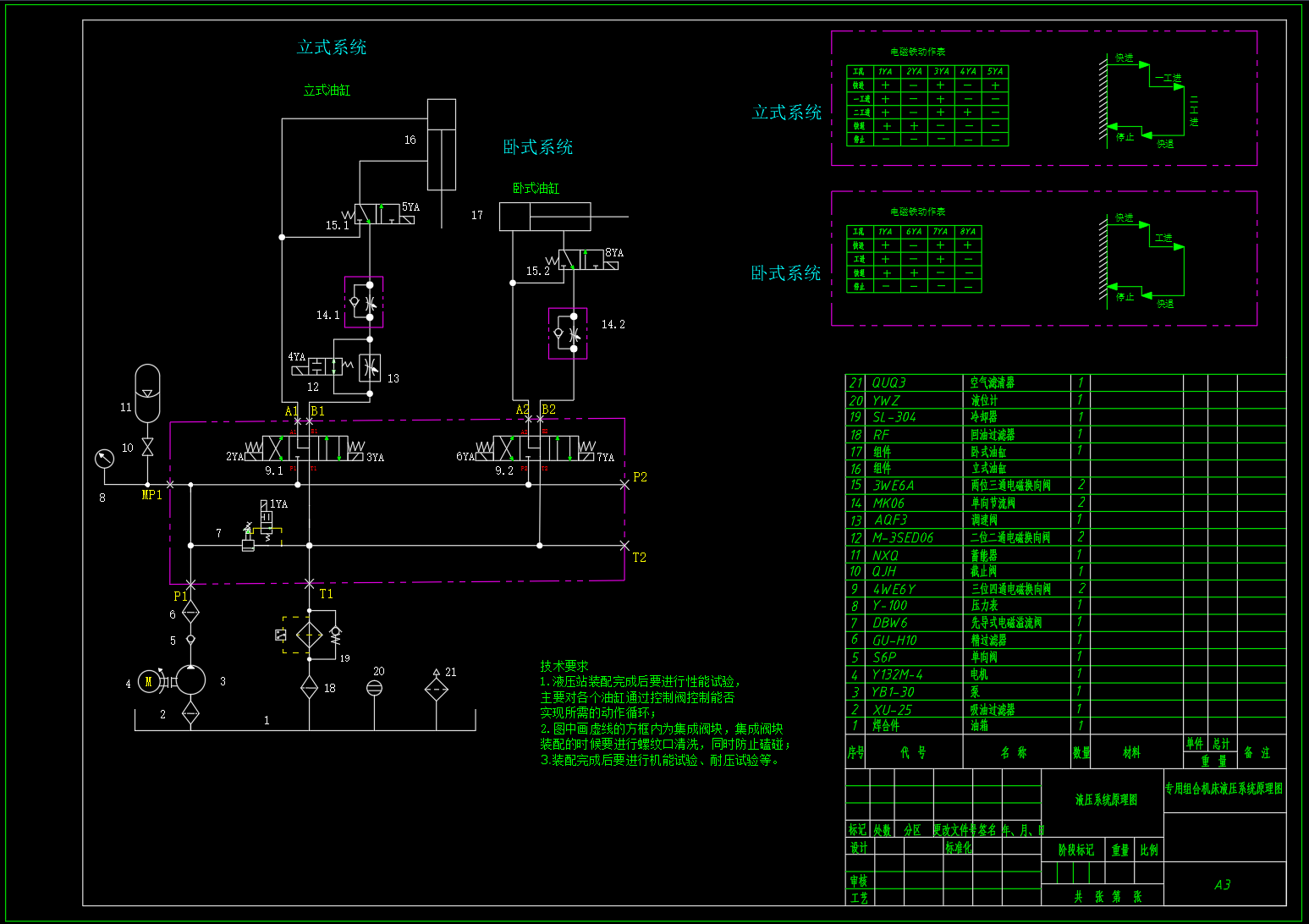

25. 专用组合机床-液压系统原理图-A3.dwg
202 KB

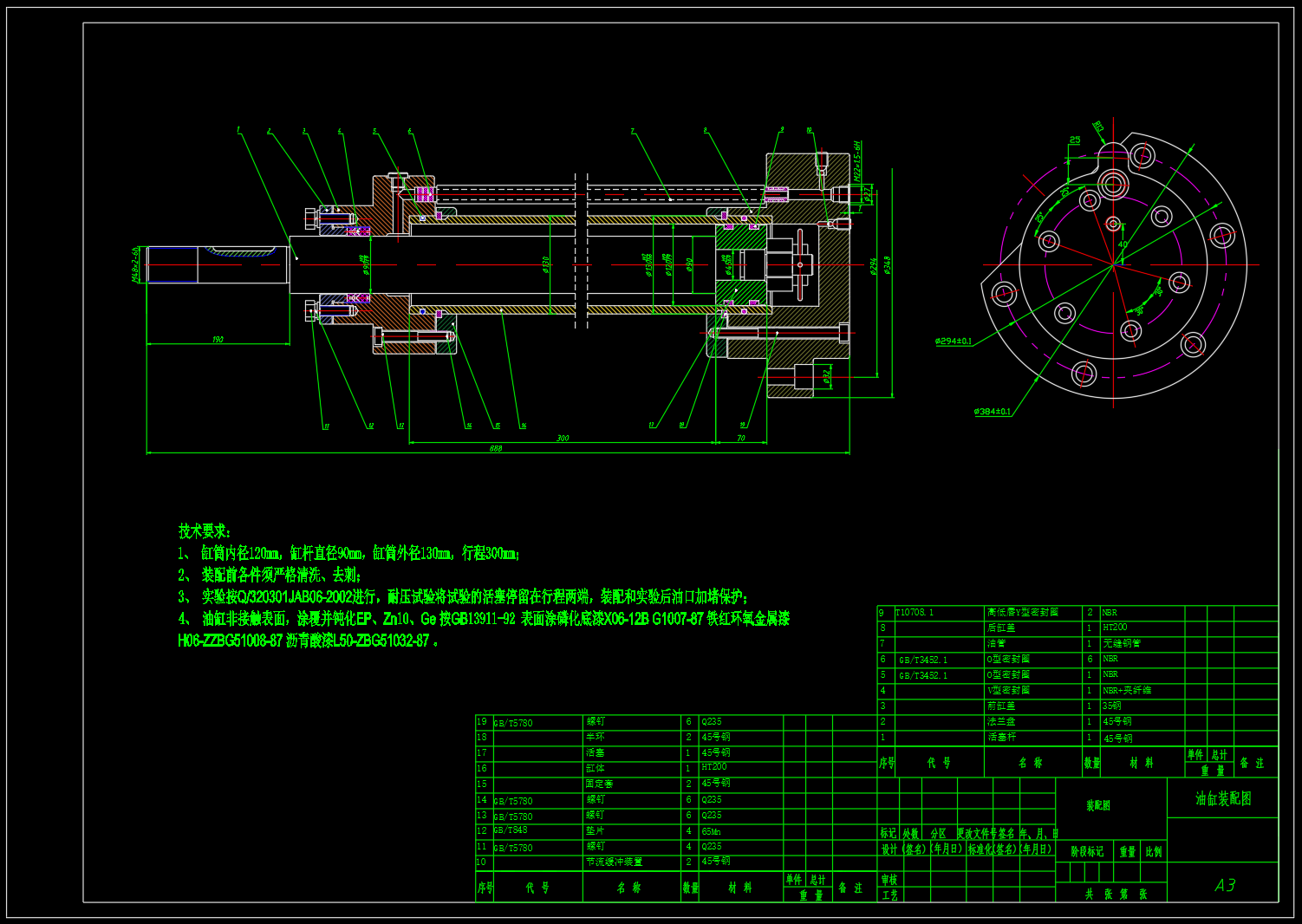

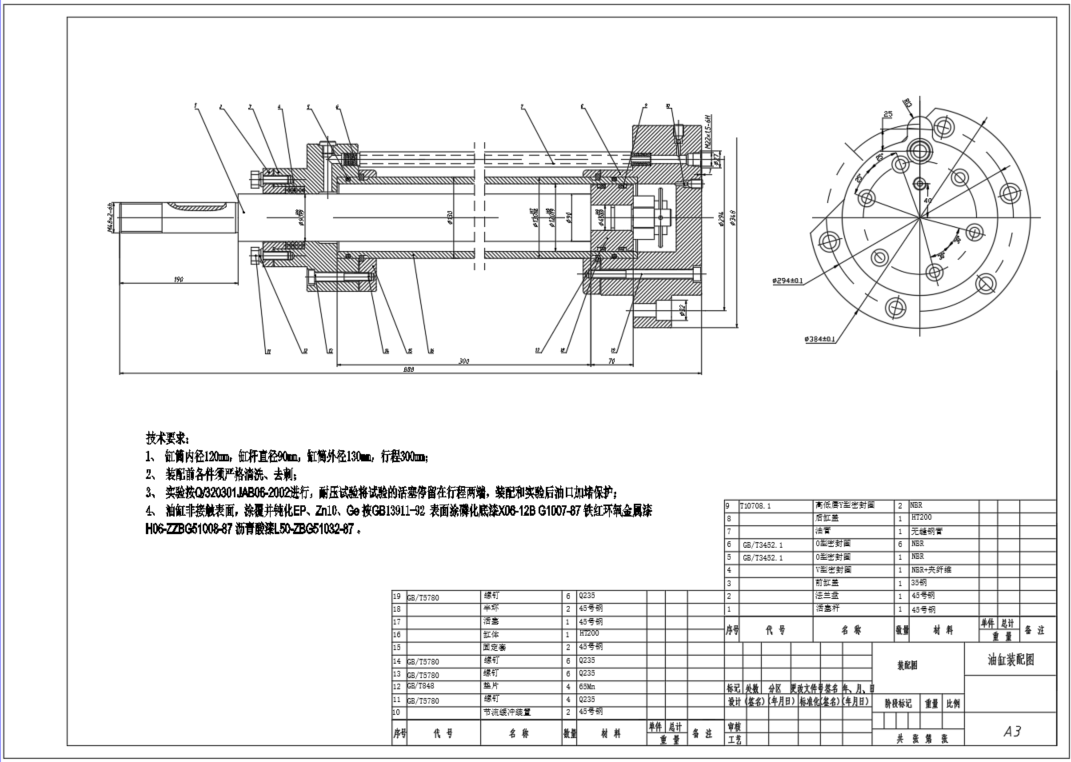

26. 专用组合机床-液压缸装配图-A3.dwg
191 KB

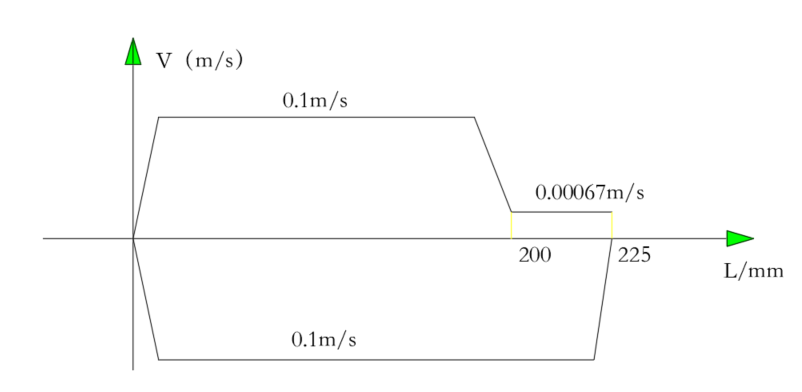

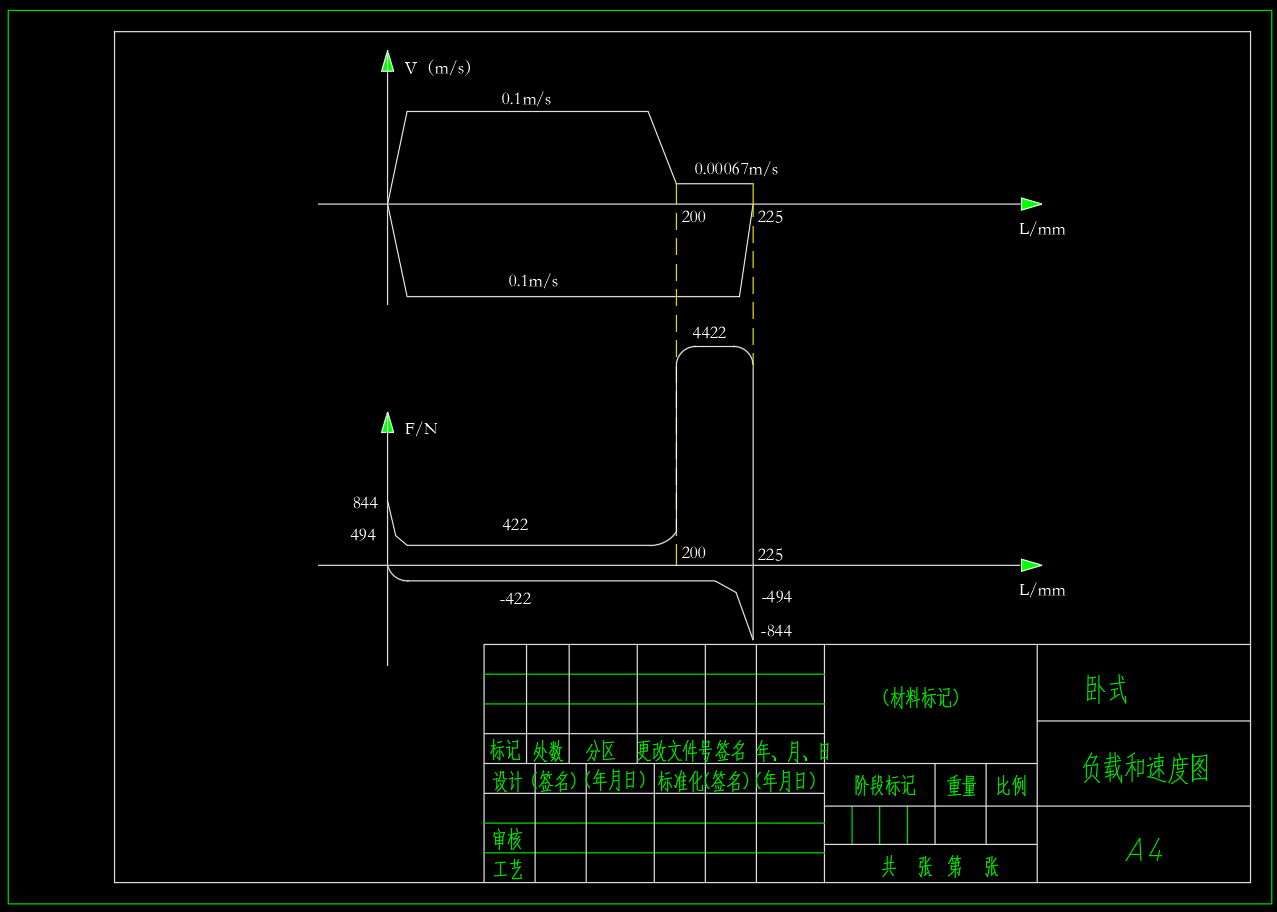

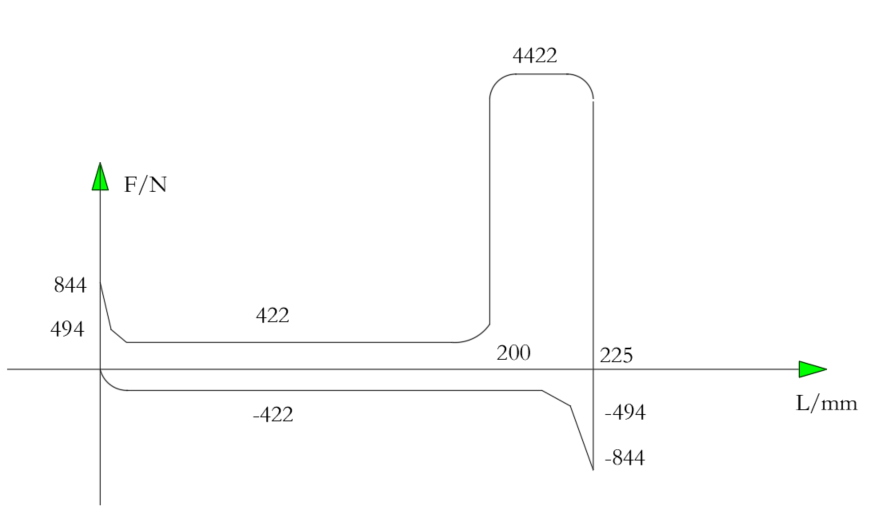

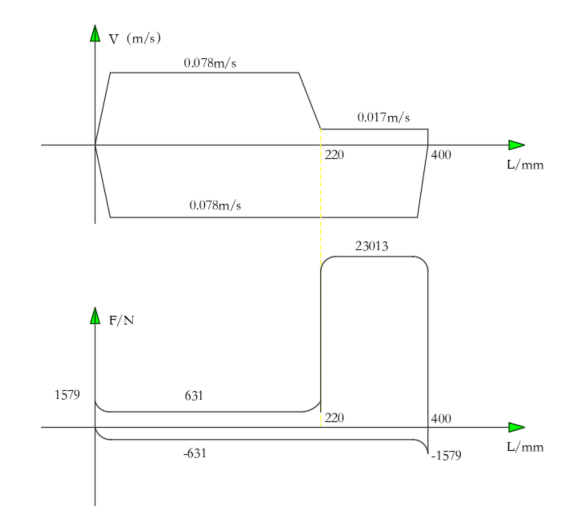

27. 专用组合机床-负载图和速度图（卧式）-A4.dwg
173 KB

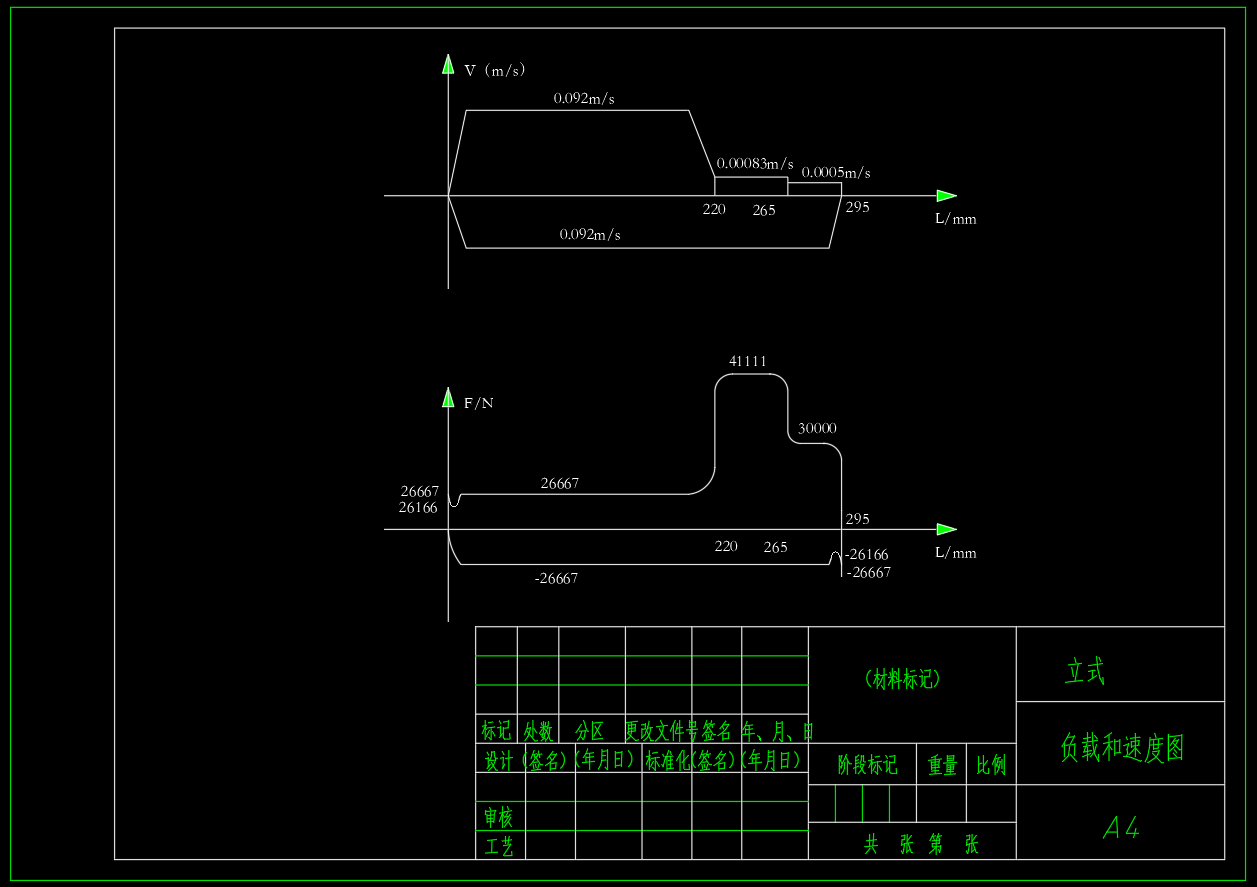

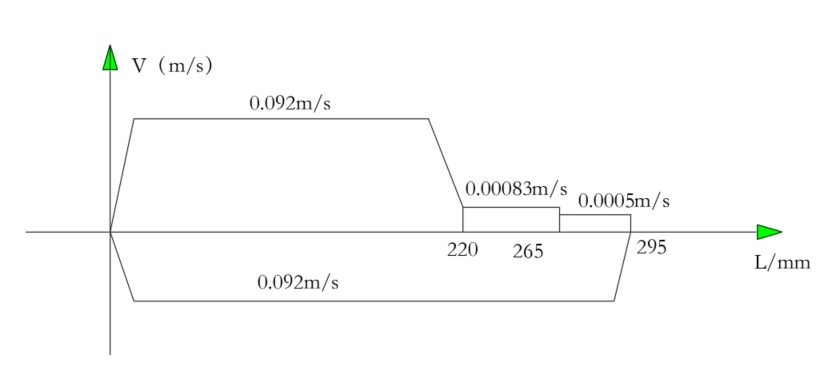

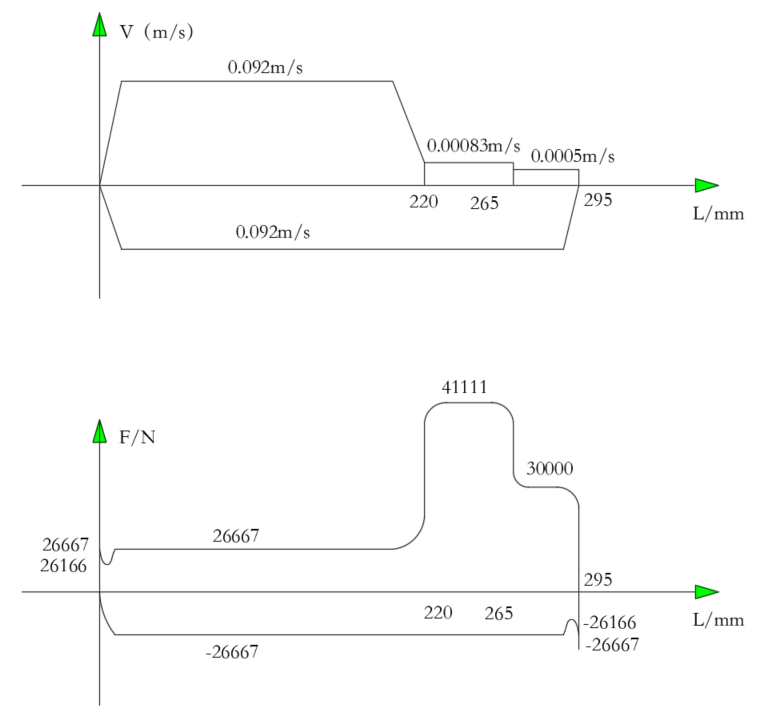

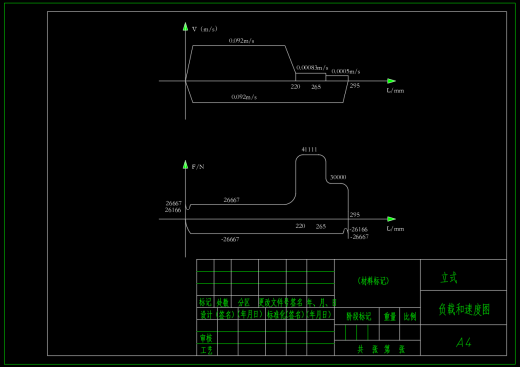

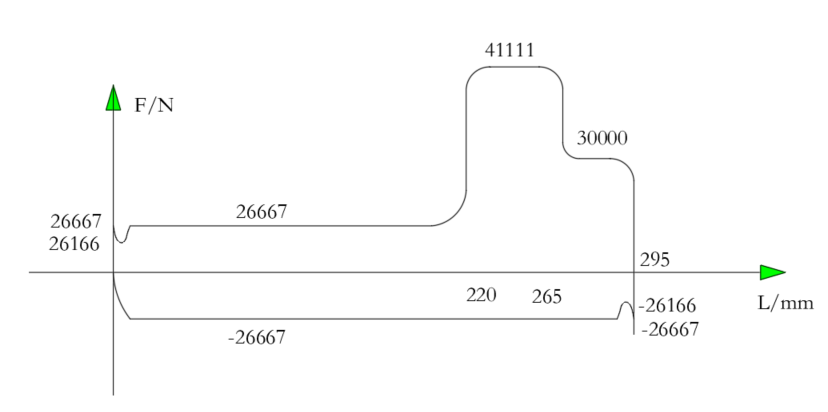

28. 专用组合机床-负载图和速度图（立式）-A4.dwg
189 KB

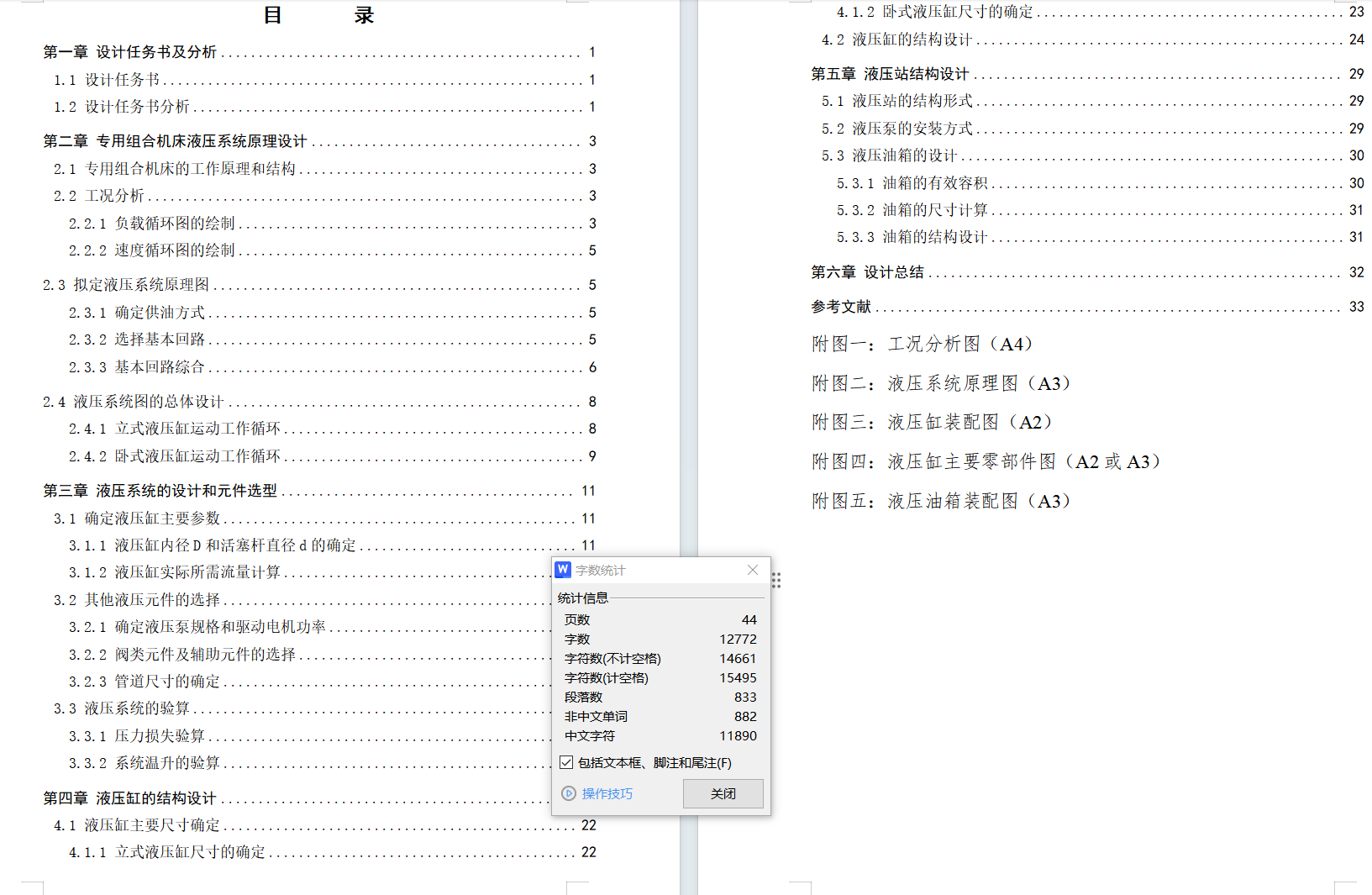

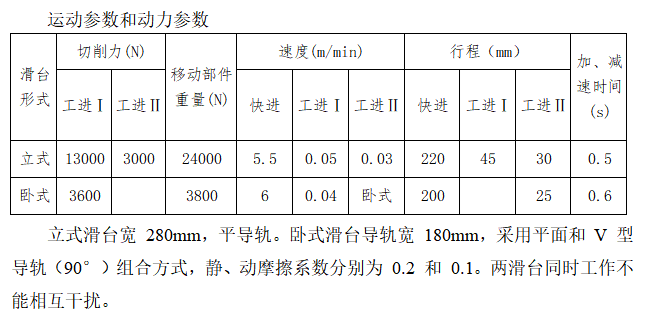

29. 专用组合机床液压系统设计-说明书.doc
2.89 MB
