钥匙坯冲压件冲模设计-冲压模具含15张CAD图AutoCAD图档

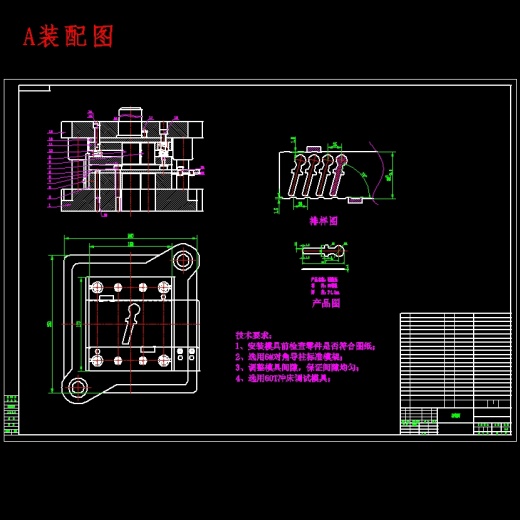

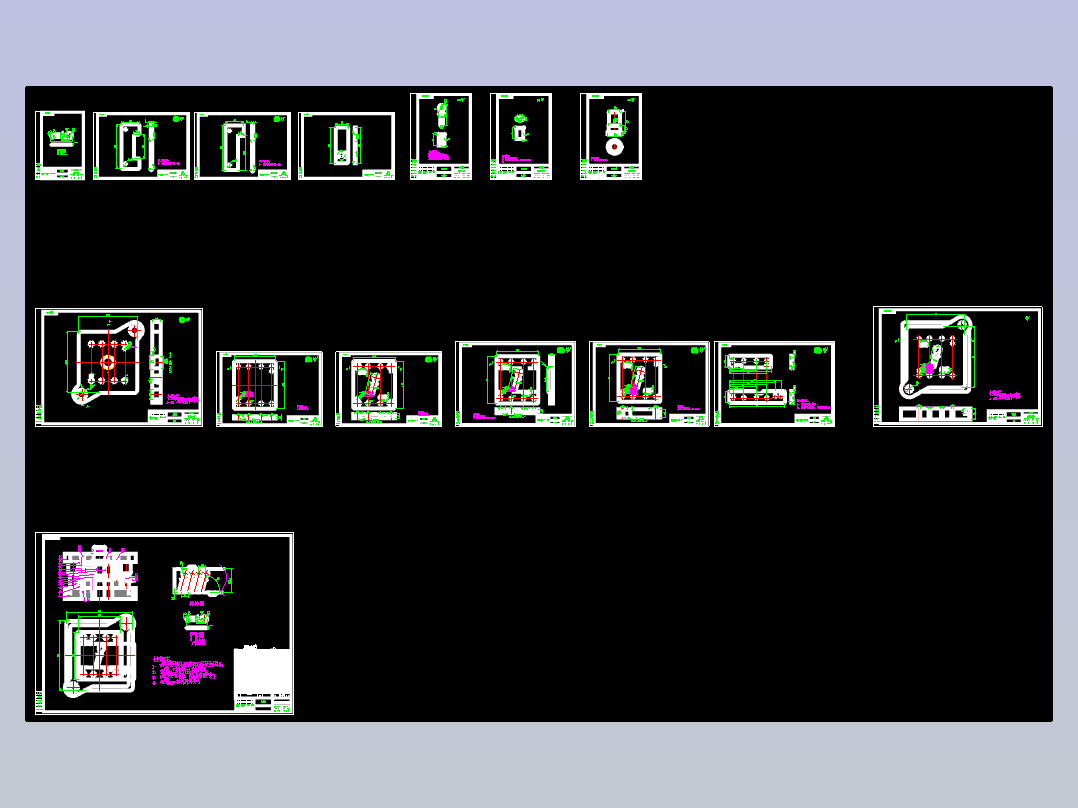

CAD图档名称为：钥匙坯冲压件冲模设计-冲压模具含15张CAD图，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10441346
模型大小：4.98M
软件版本： AutoCAD 2000
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-05-02
图纸介绍：
下载模型
文件列表

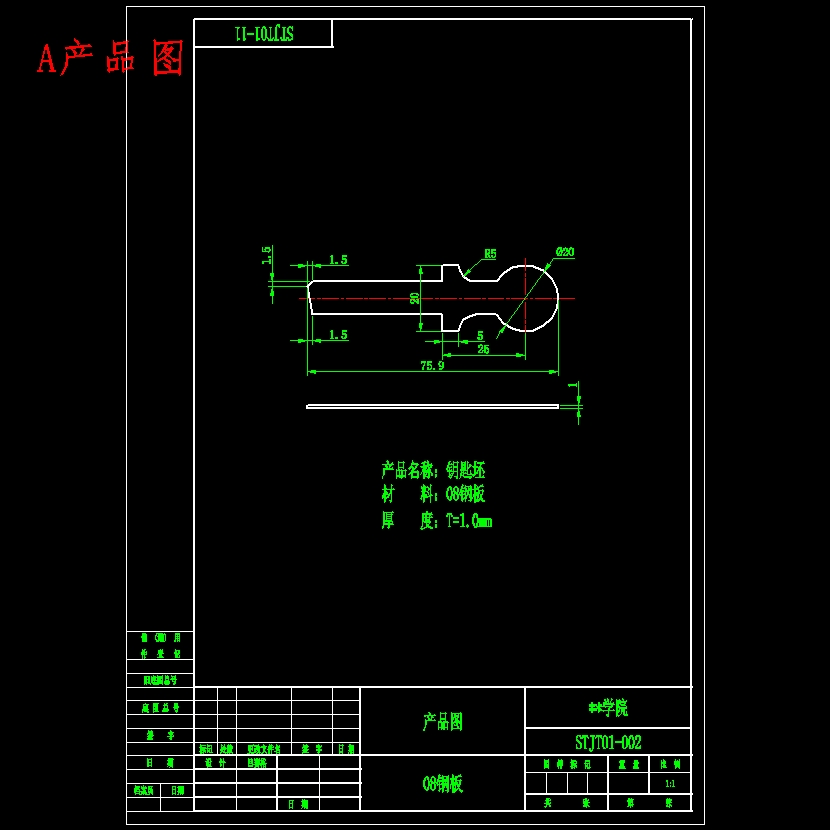

1. A产品图.dwg
138 KB
2. A产品图.jpg
133 KB

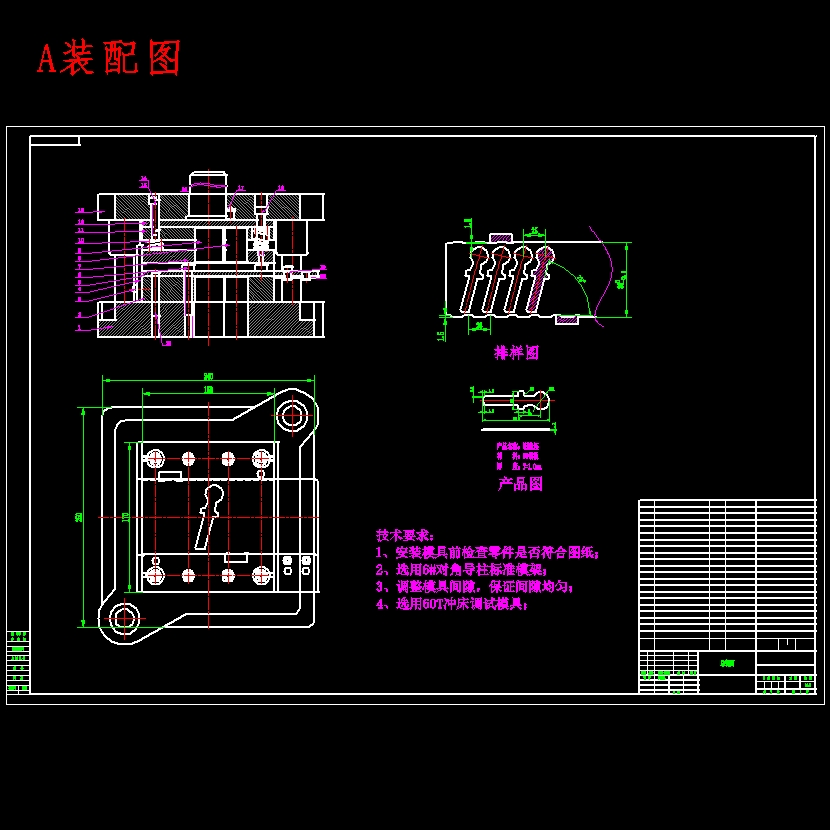

3. A装配图.dwg
92 KB
4. A装配图.jpg
241 KB
5. Y150简介-钥匙坯冲压件冲模设计-冲压模具含15张CAD图.pdf
2.43 MB

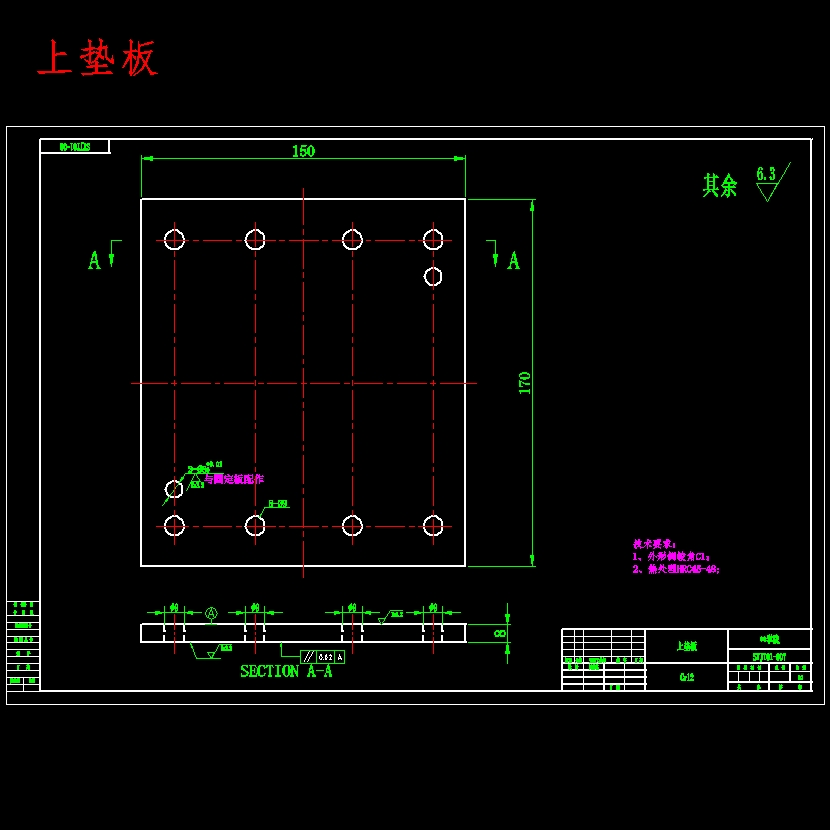

6. 上垫板.dwg
152 KB
7. 上垫板.jpg
154 KB

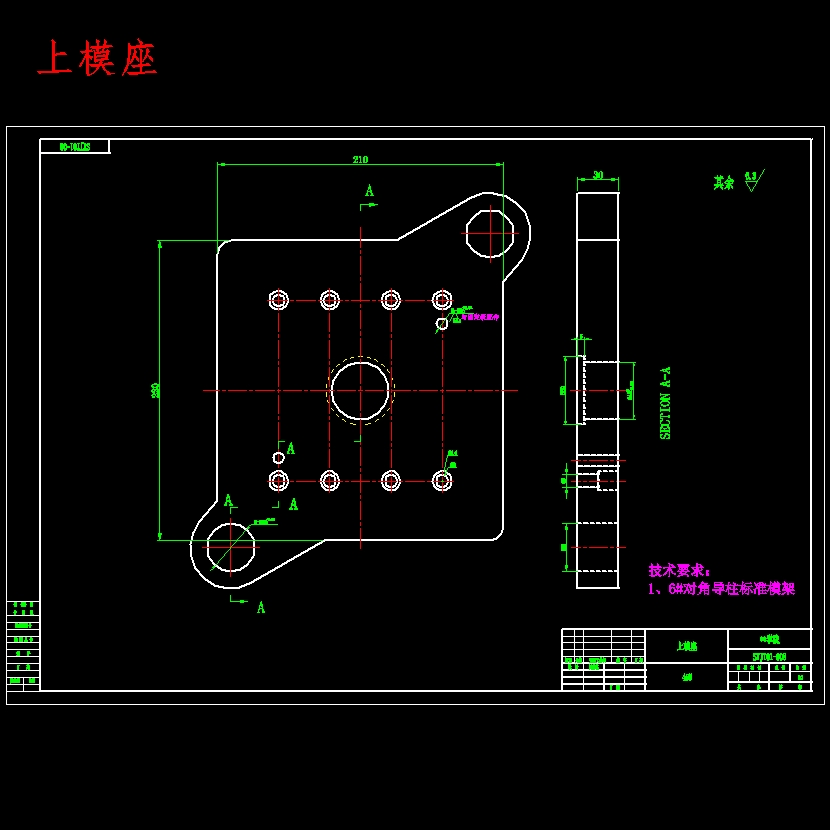

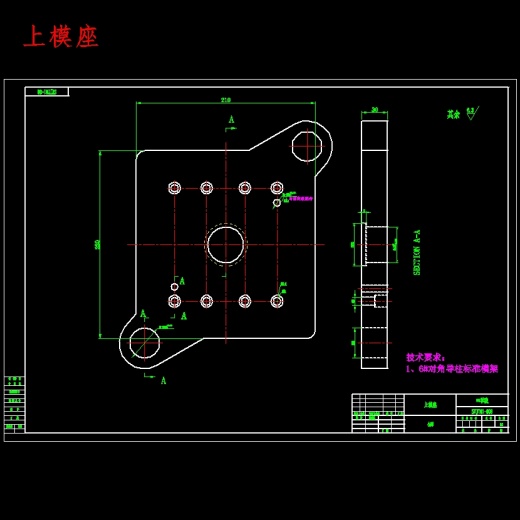

8. 上模座.dwg
158 KB
9. 上模座.jpg
158 KB

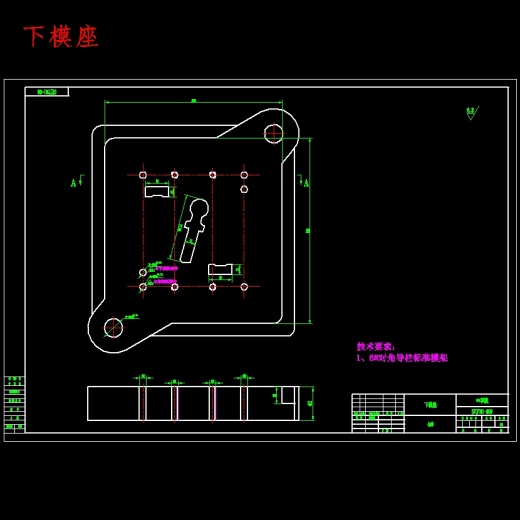

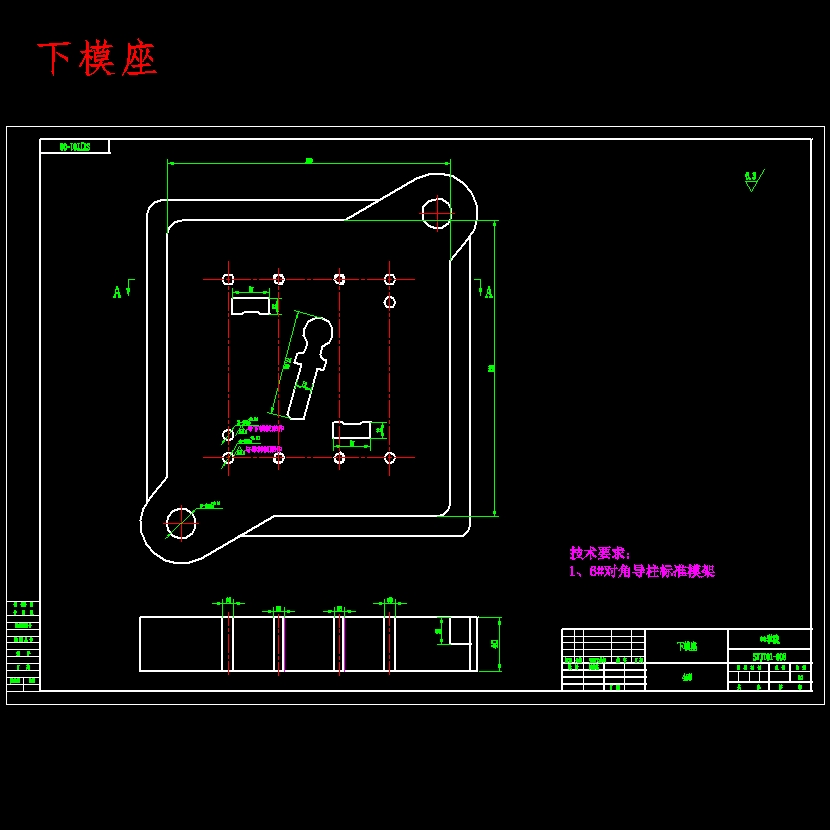

10. 下模座.dwg
169 KB
11. 下模座.jpg
148 KB

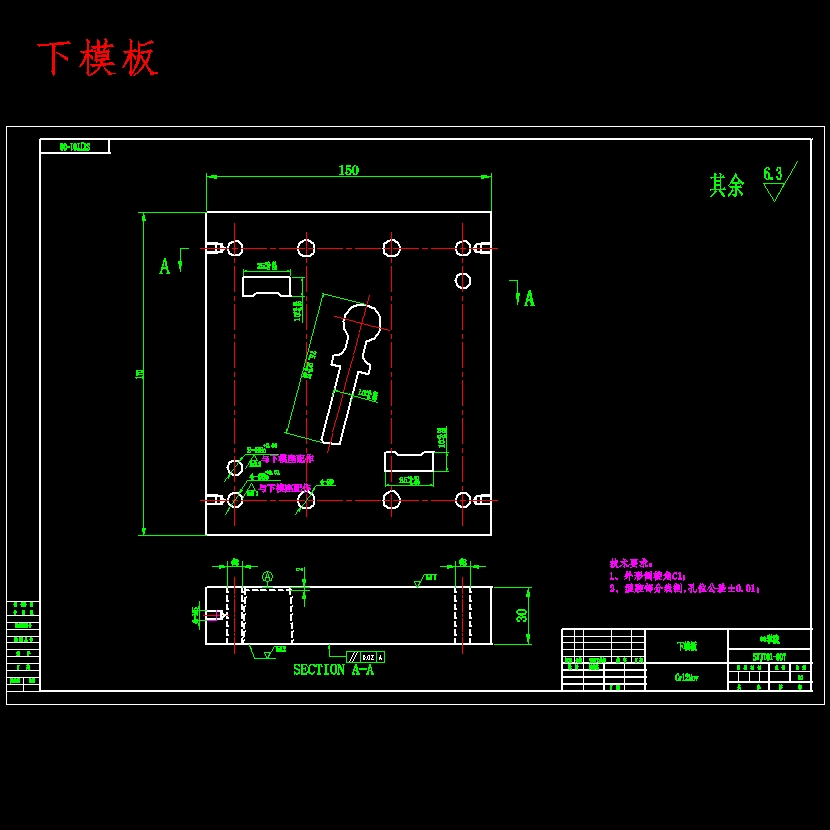

12. 下模板.dwg
169 KB
13. 下模板.jpg
169 KB

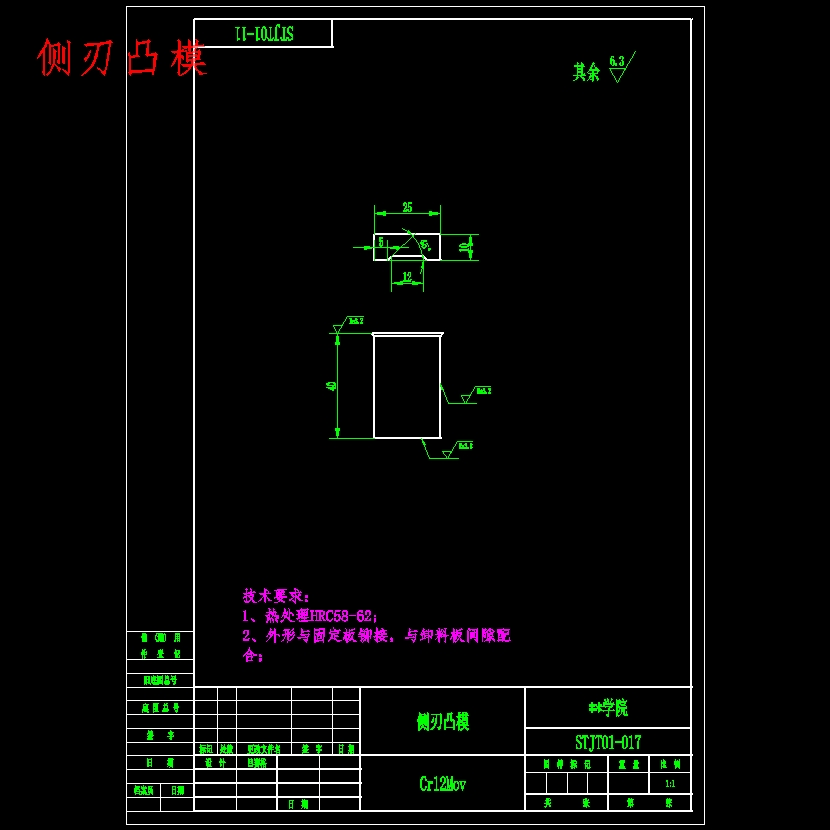

14. 侧刃凸模.dwg
143 KB
15. 侧刃凸模.jpg
135 KB

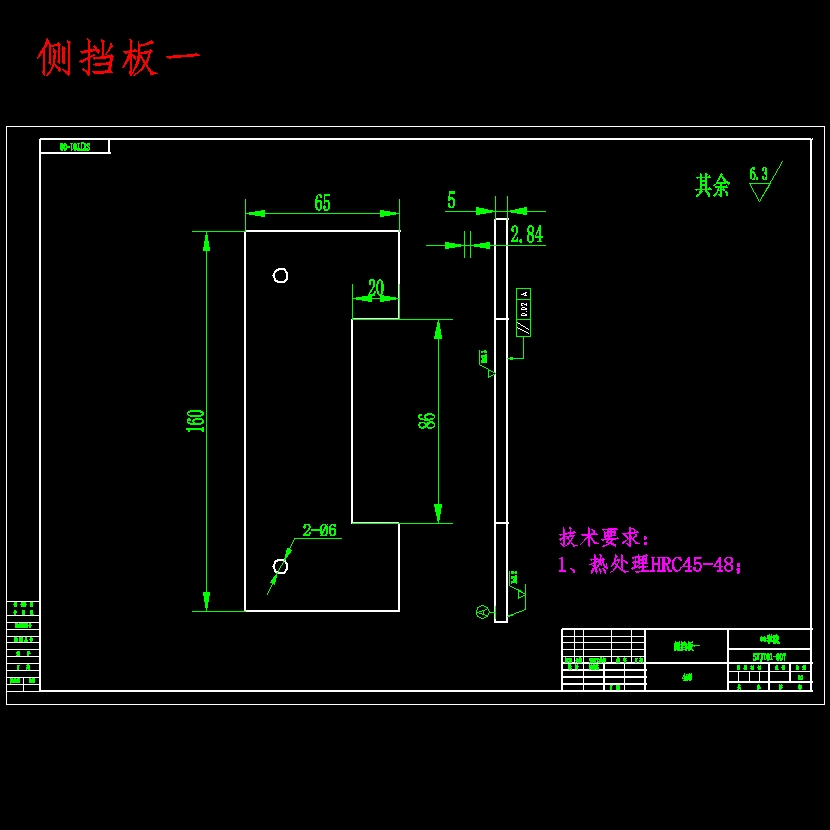

16. 侧挡板一.dwg
152 KB
17. 侧挡板一.jpg
120 KB

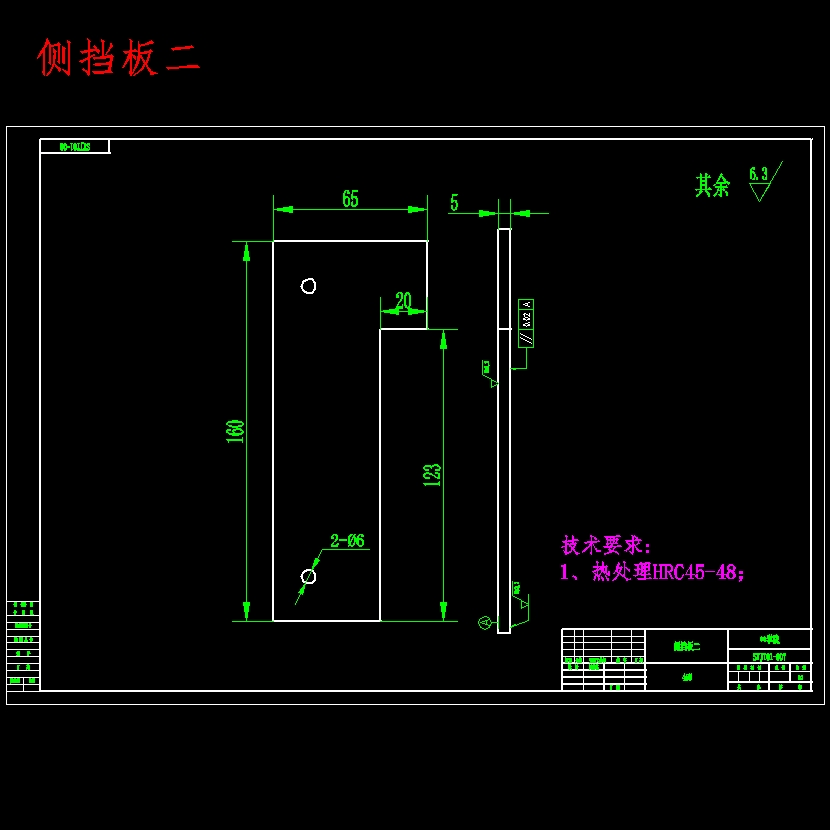

18. 侧挡板二.dwg
150 KB
19. 侧挡板二.jpg
118 KB

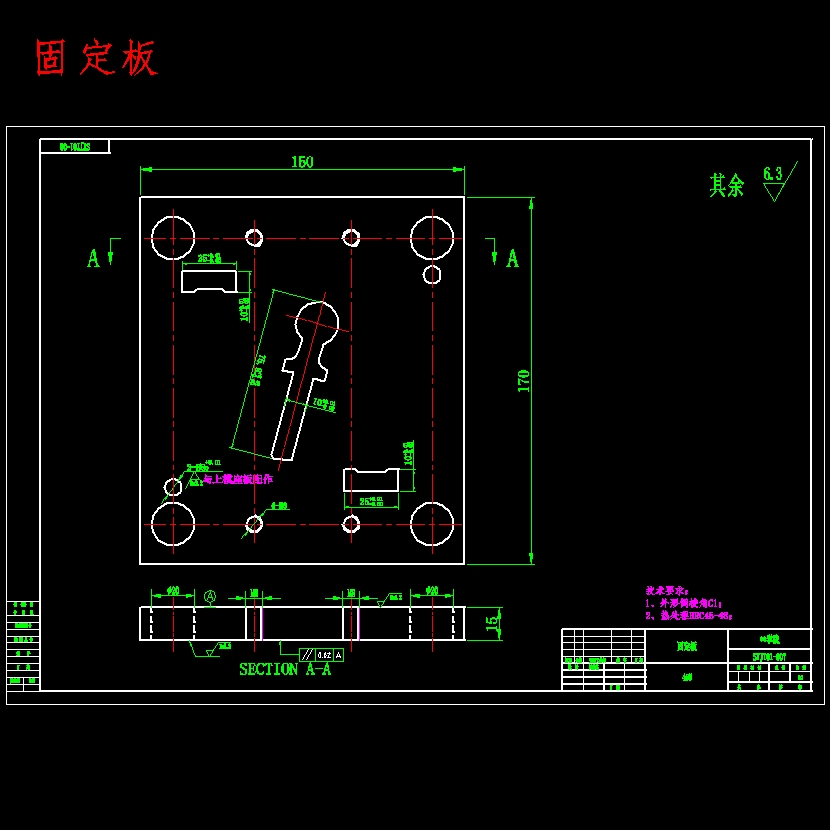

20. 固定板.dwg
163 KB
21. 固定板.jpg
178 KB
22. 图纸汇总.dwg
262 KB

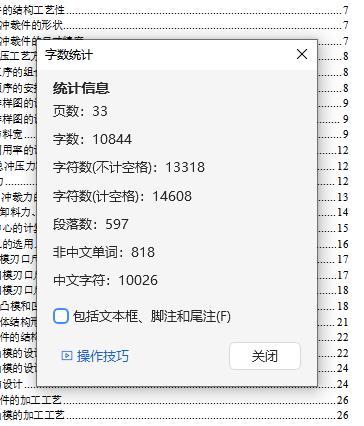

23. 字数.jpg
33.2 KB
24. 字数.jpg
33.2 KB

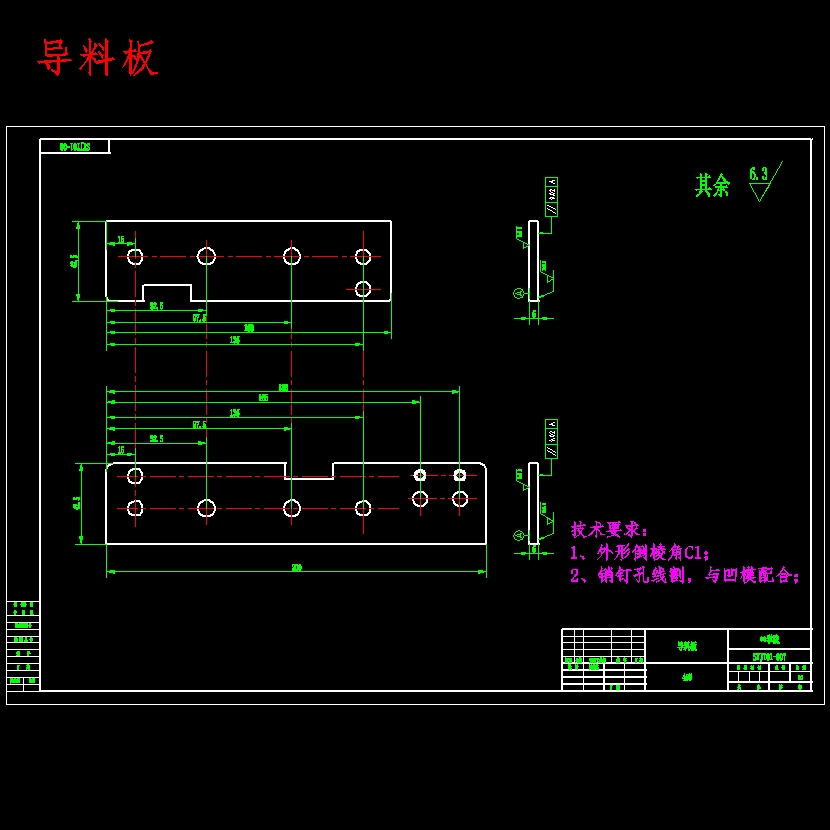

25. 导料板.dwg
159 KB
26. 导料板.jpg
163 KB

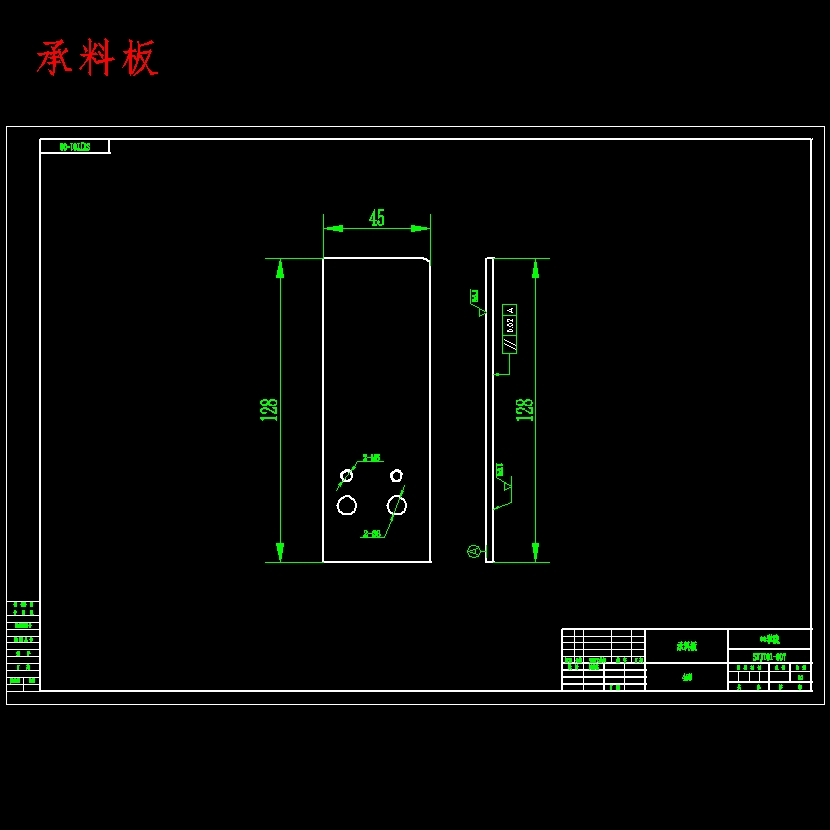

27. 承料板.dwg
140 KB
28. 承料板.jpg
91.7 KB

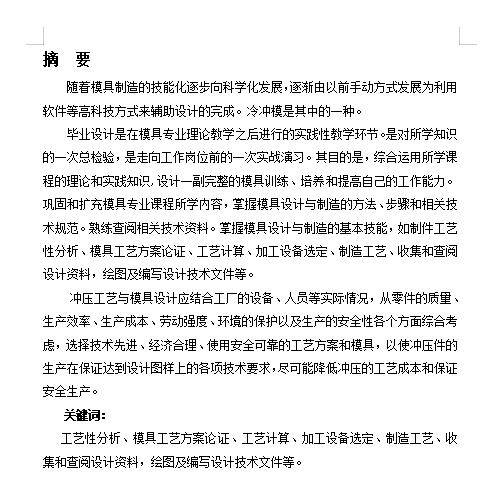

29. 摘要.jpg
64.7 KB

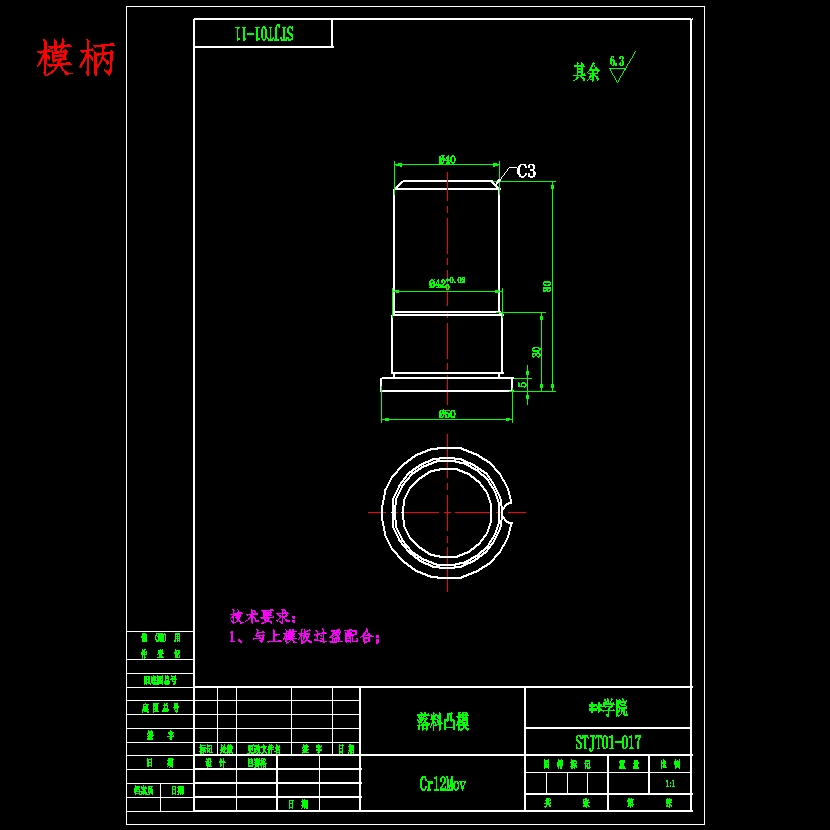

30. 模柄.dwg
135 KB
31. 模柄.jpg
141 KB

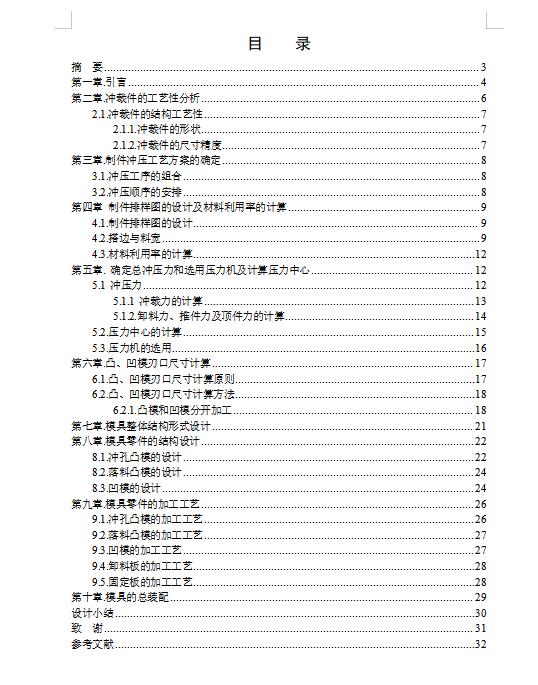

32. 目录.jpg
79.4 KB

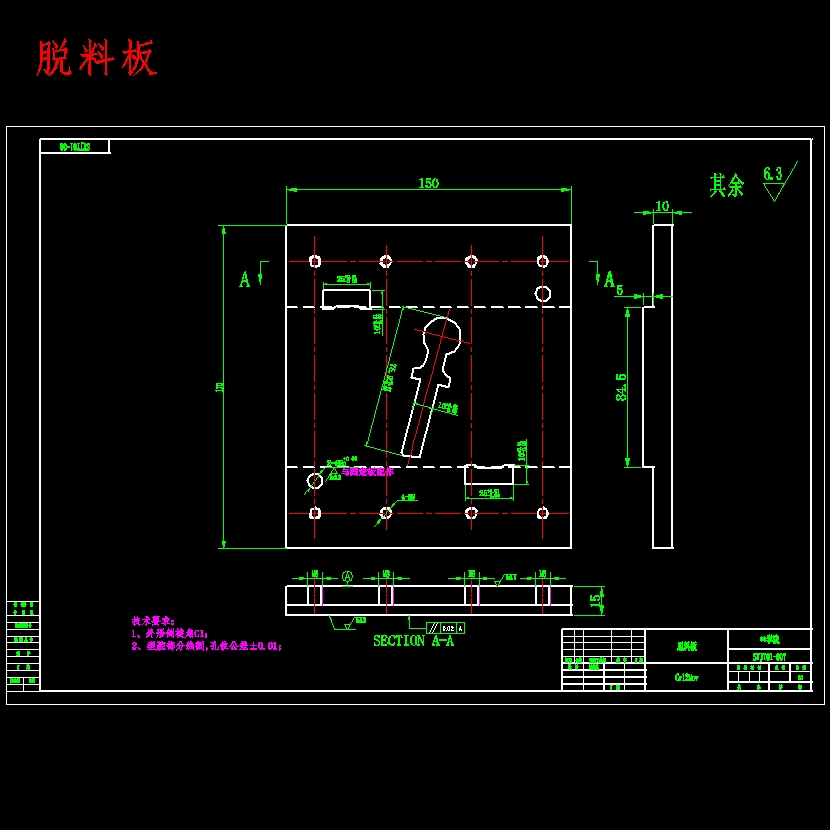

33. 脱料板.dwg
170 KB
34. 脱料板.jpg
169 KB

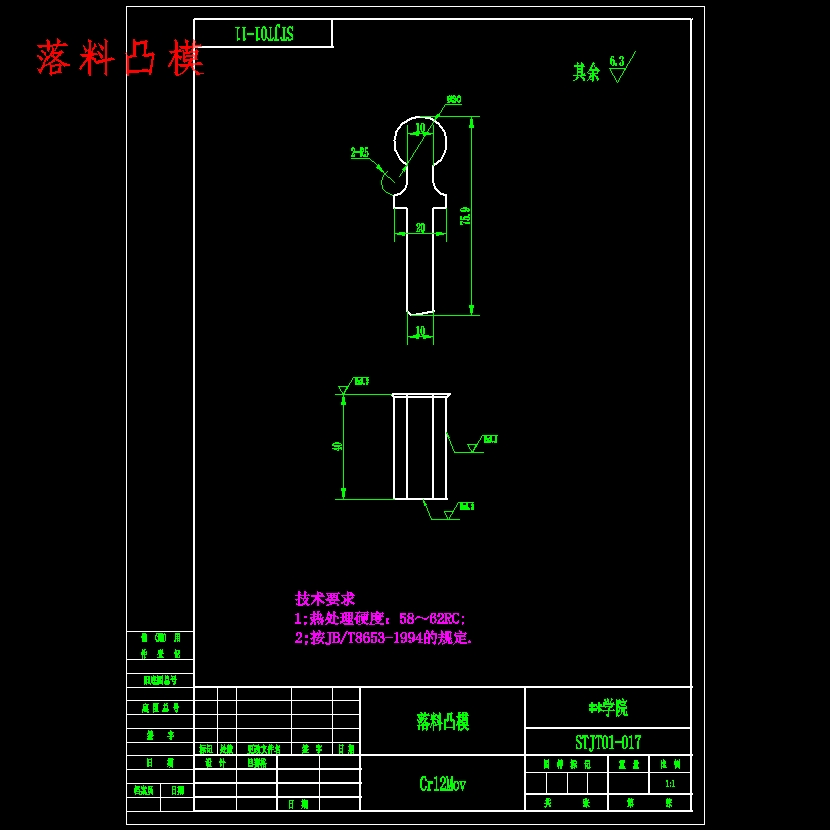

35. 落料凸模.dwg
144 KB
36. 落料凸模.jpg
139 KB

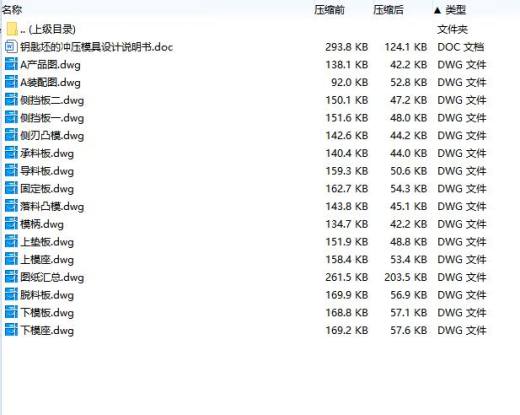

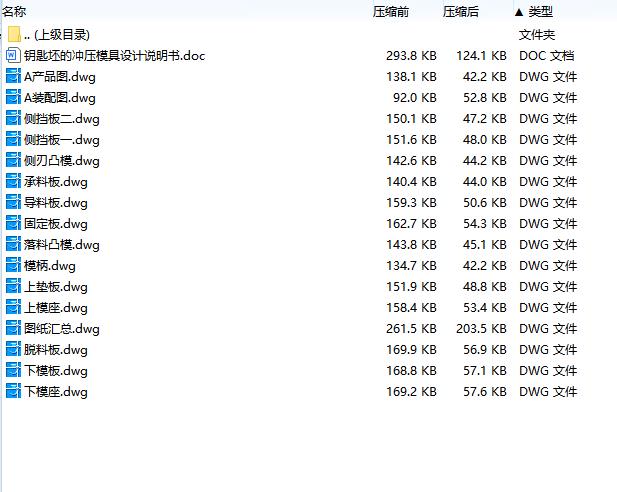

37. 设计所包含文件.jpg
48.7 KB
38. 钥匙坯的冲压模具设计说明书.doc
294 KB
