ca6140机床后托架（831001）工艺及钻φ6孔和M6夹具设计【含三维solidworks】AutoCAD,SolidWorks 三维模型
三维机械图纸名称为：ca6140机床后托架（831001）工艺及钻φ6孔和M6夹具设计【含三维solidworks】，属于设备部件，工器具分类，软件为AutoCAD,SolidWorks, 三维模型格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10437427
模型大小：8.69M
软件版本： AutoCAD 2019,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-04-30
图纸介绍：
下载模型
文件列表
1. M12X30.sldprt
142 KB
2. M12X30.sldprt
142 KB
3. M12螺母.sldprt
159 KB
4. M12螺母.sldprt
159 KB
5. Q12912120.sldprt
87.5 KB
6. Q12912120.sldprt
87.5 KB

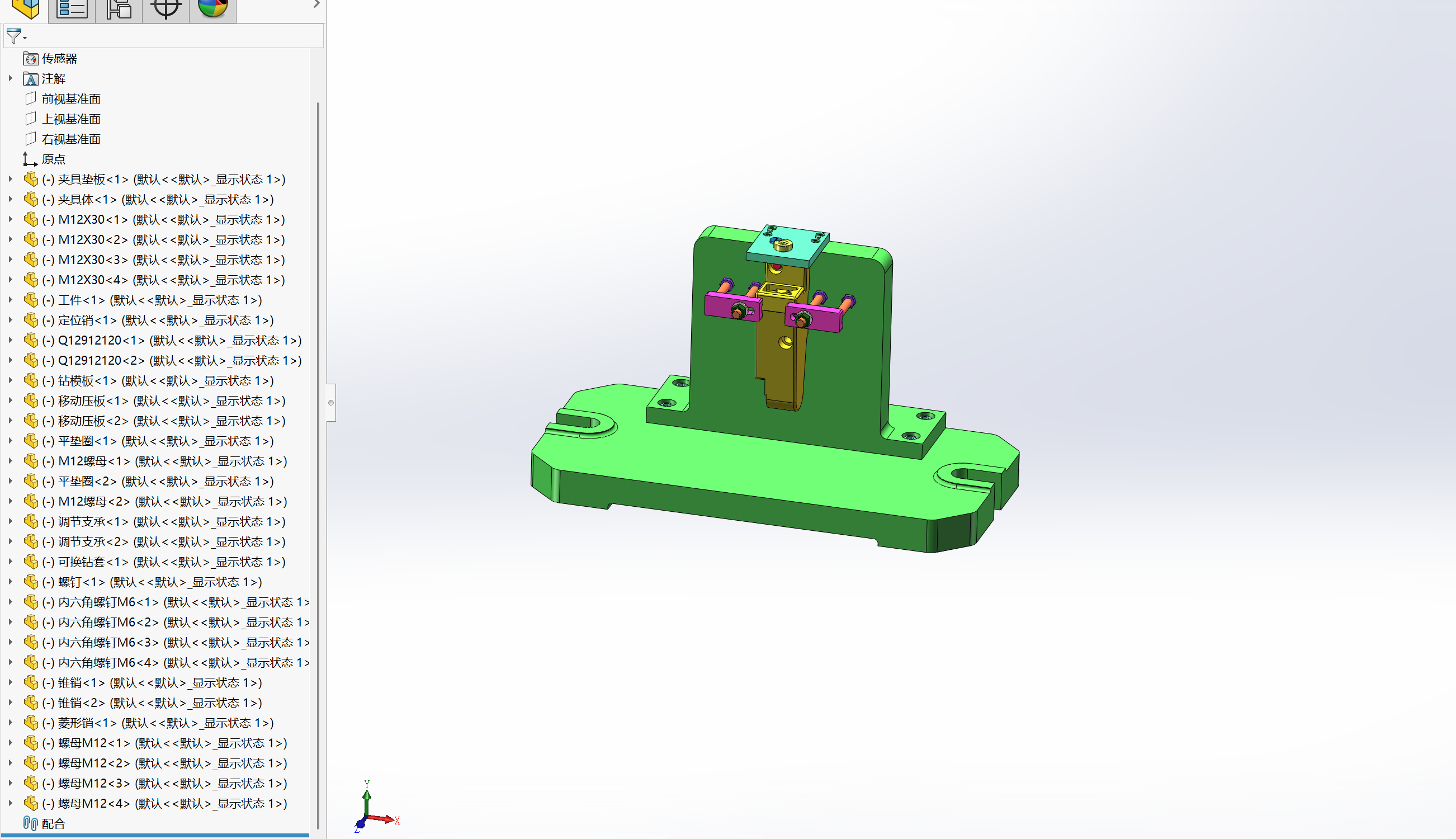

7. 三维sw.jpg

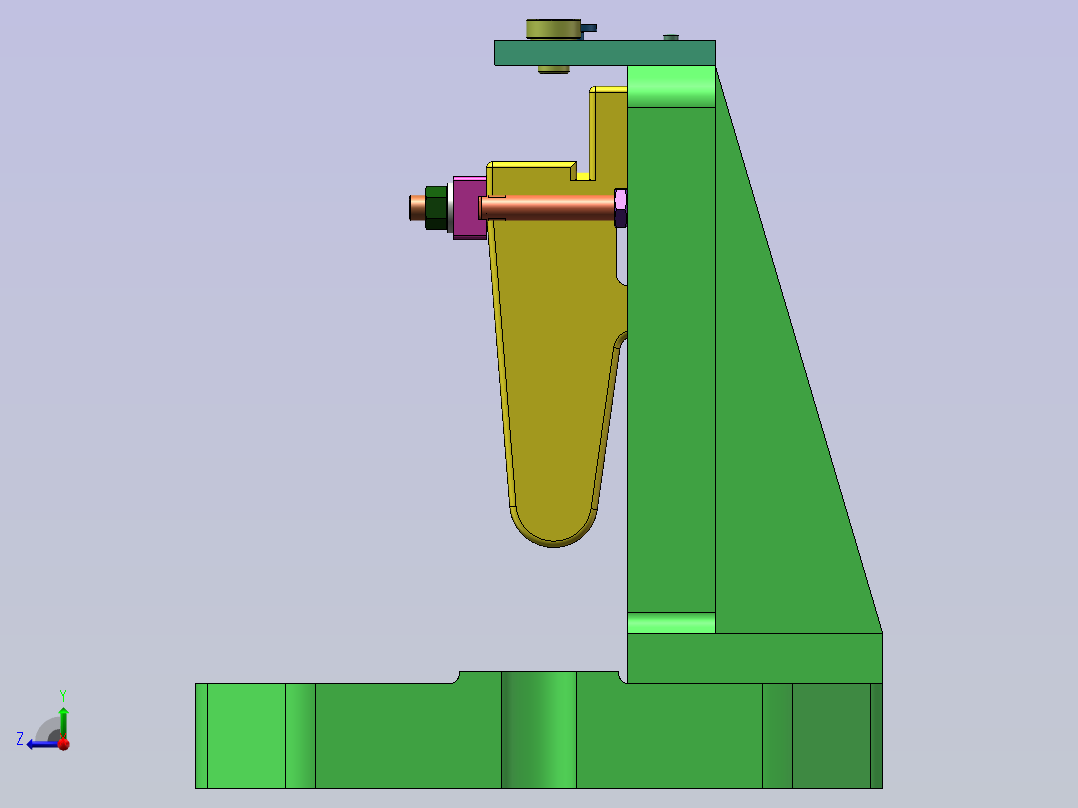

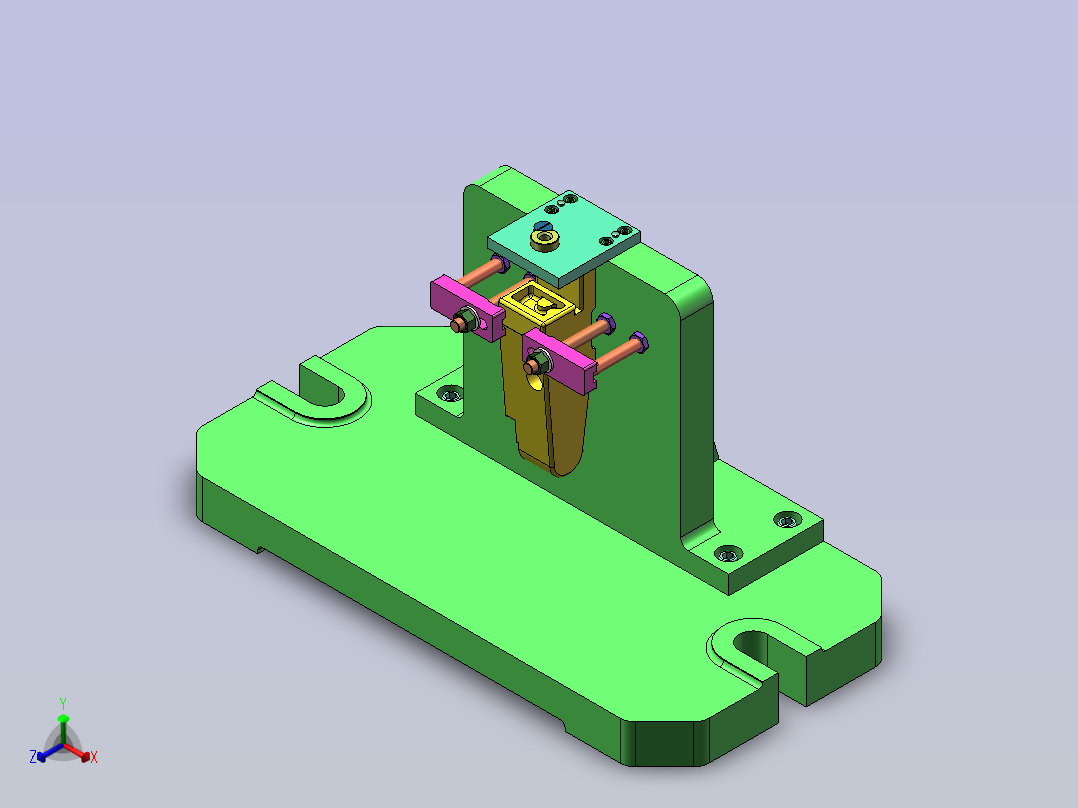

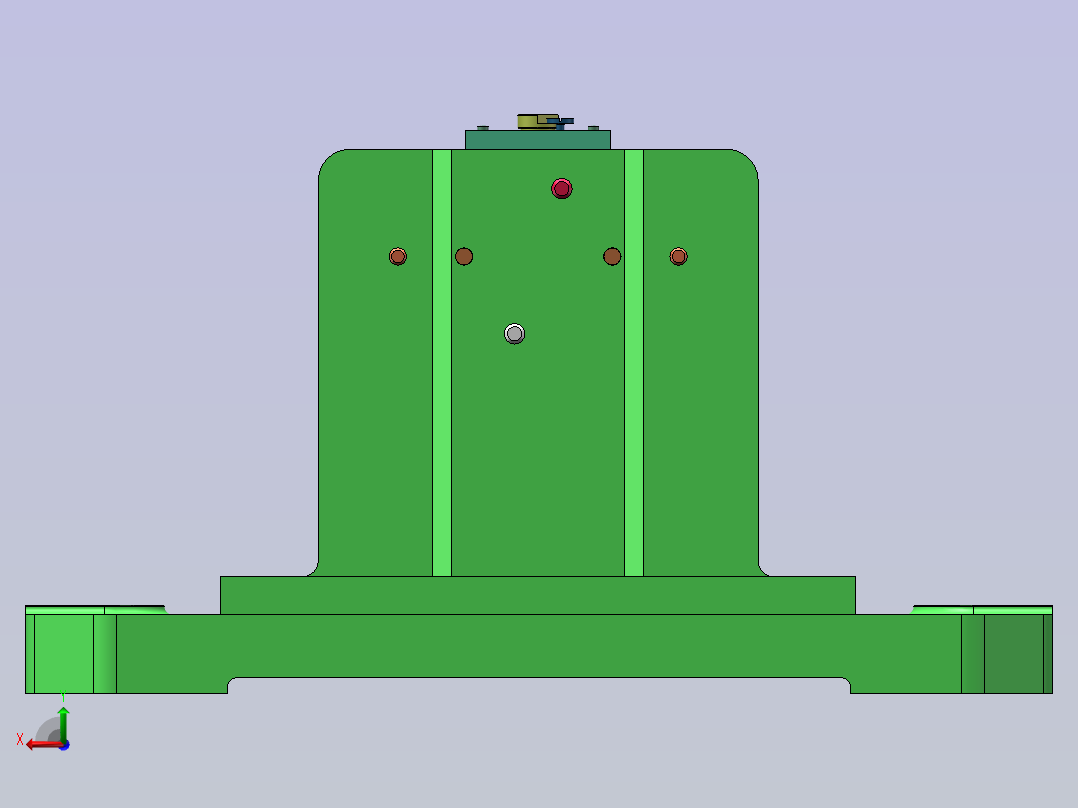

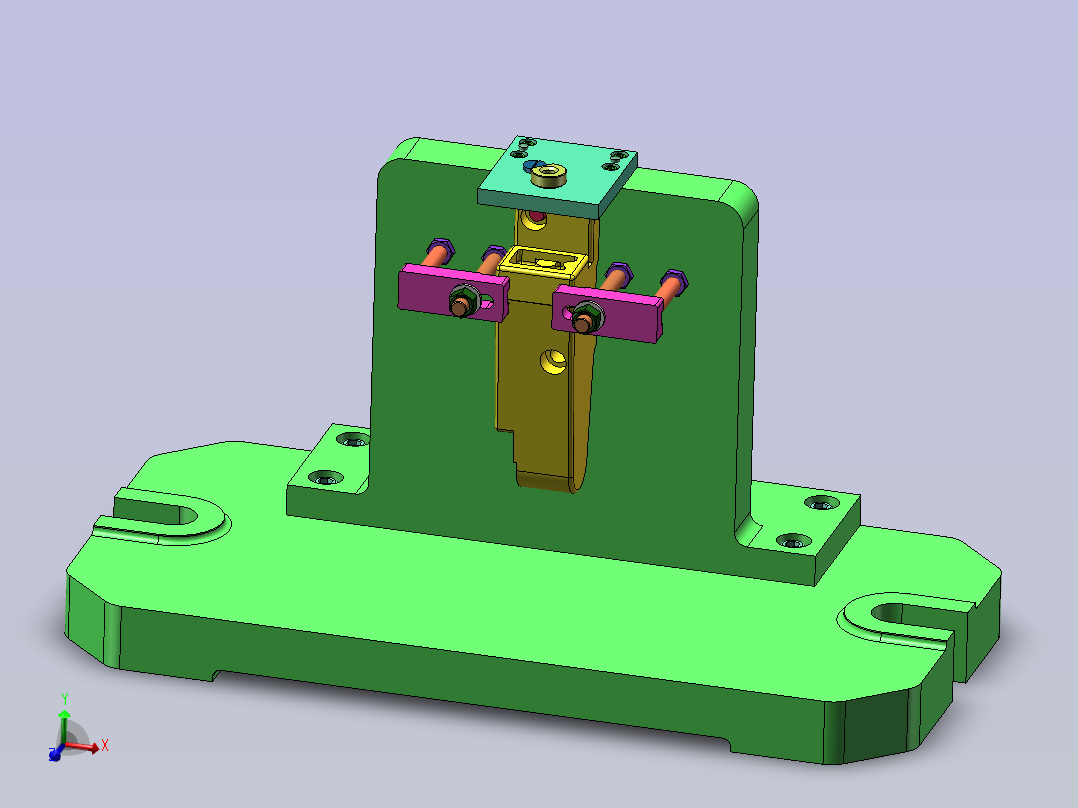

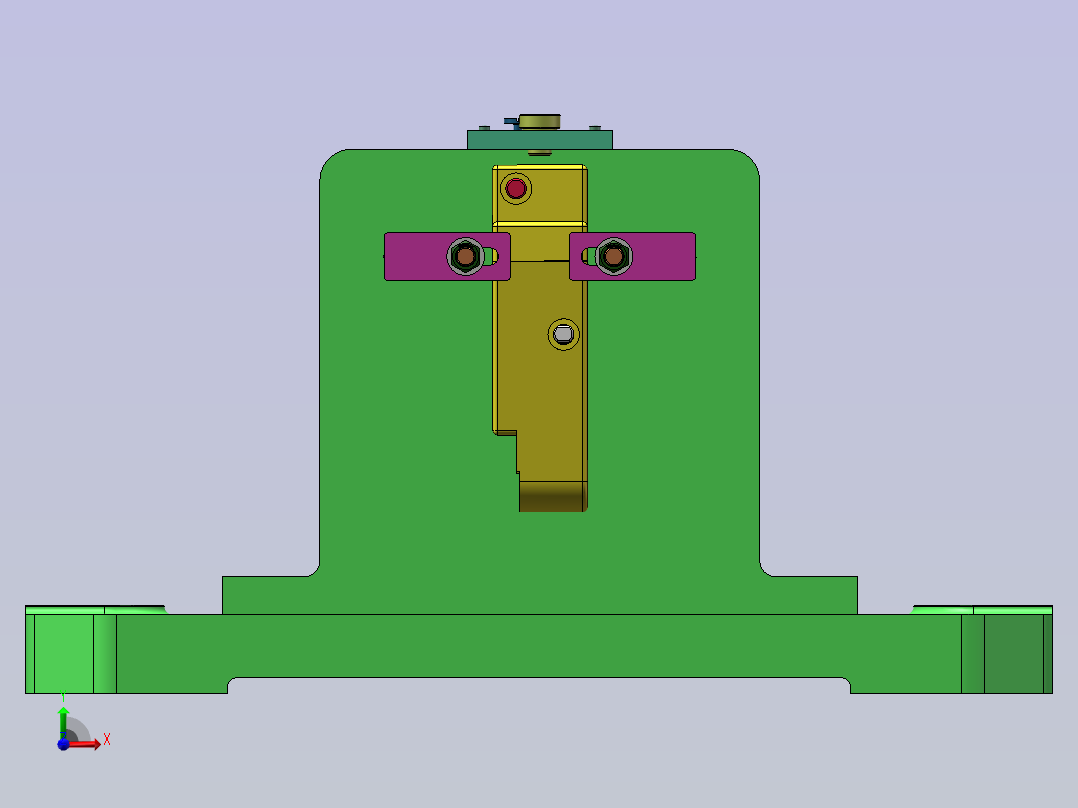

303 KB
8. 三维sw.jpg
504 KB

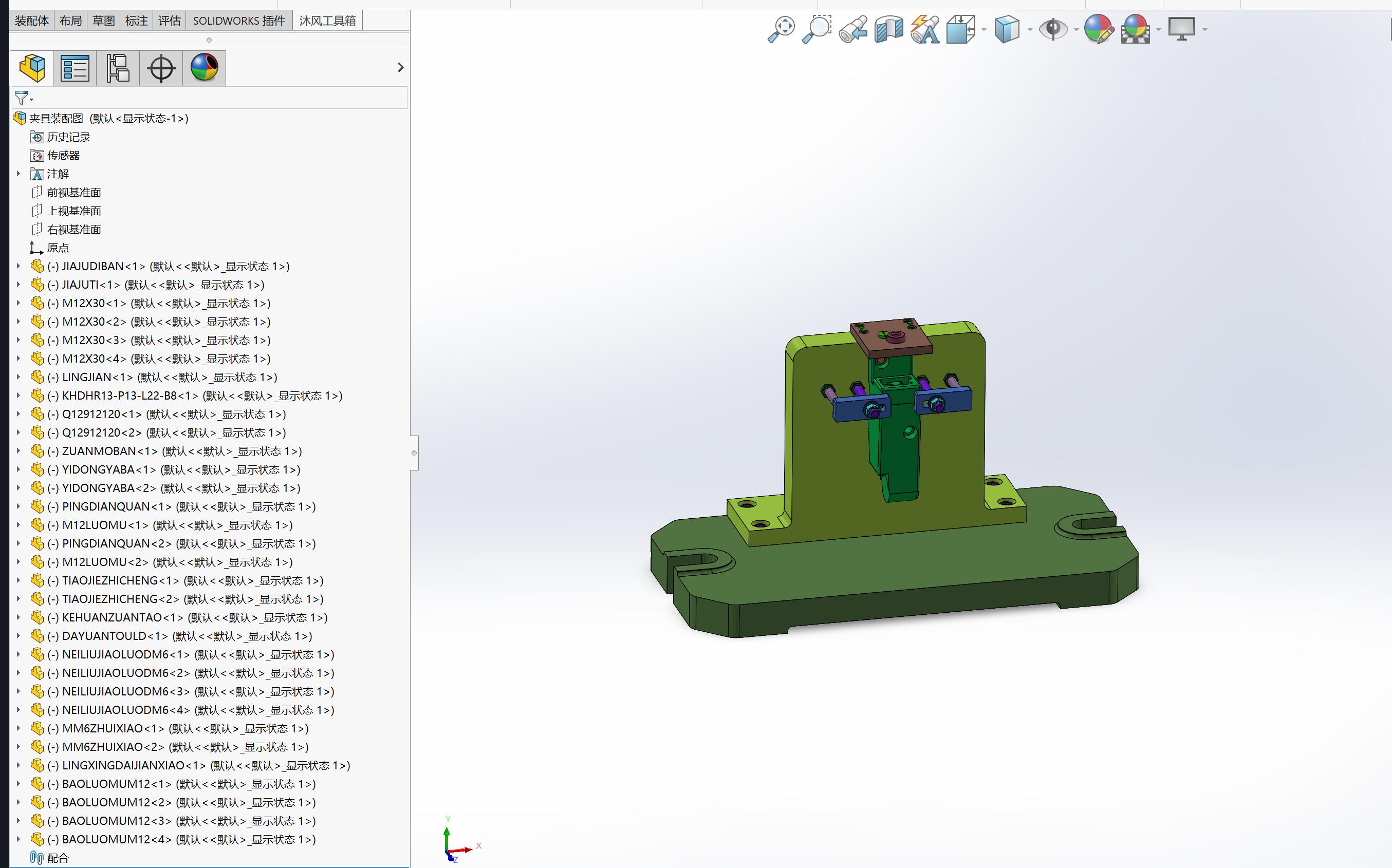

9. 三维图.jpg
303 KB
10. 内六角螺钉M6.sldprt
113 KB
11. 内六角螺钉M6.sldprt
113 KB

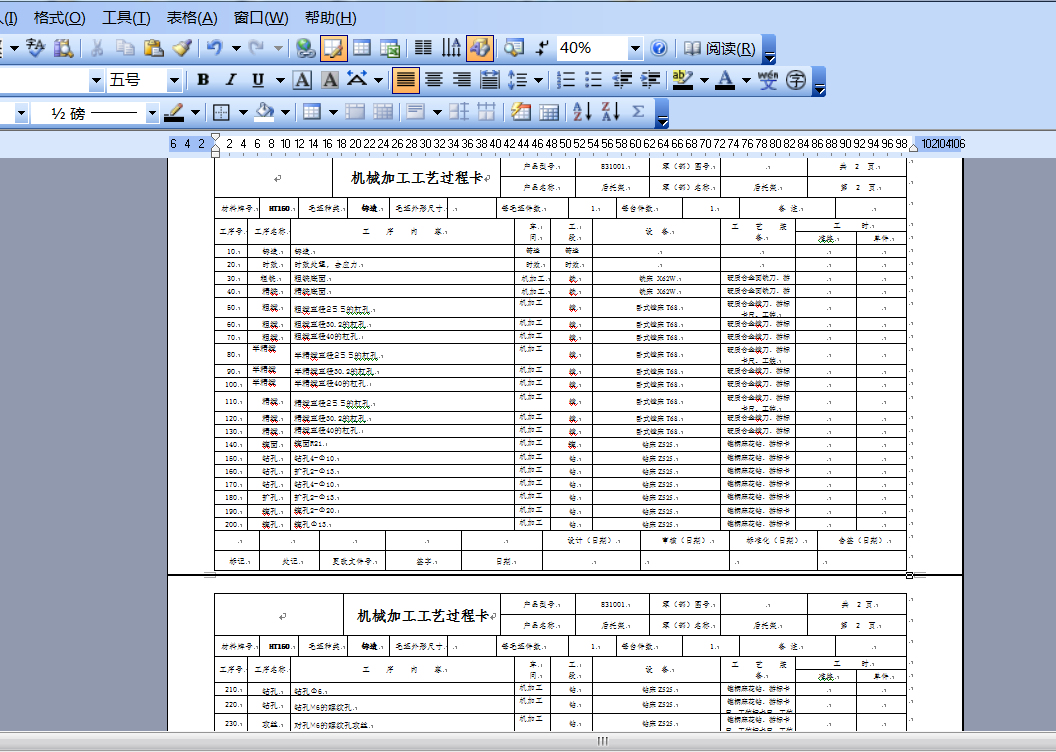

12. 加工过程卡.png
115 KB
13. 可换钻套.sldprt
99.7 KB
14. 可换钻套.sldprt
99.7 KB
15. 后托架 机械加工工序卡.doc
625 KB
16. 后托架 机械加工工艺过程卡.doc
113 KB
17. 后托架毛坯图.dwg
84.8 KB
18. 后托架零件图.dwg
98.1 KB

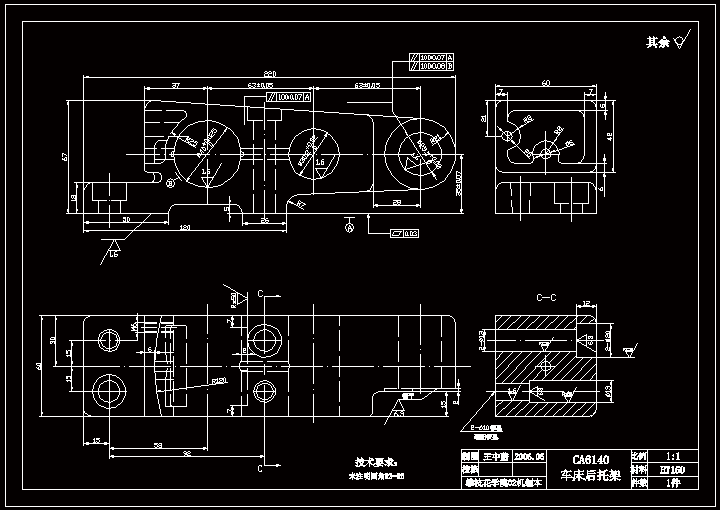

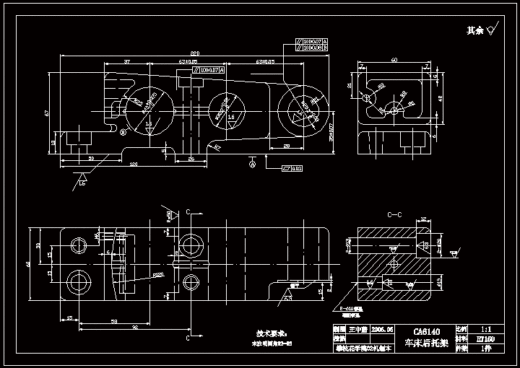

19. 后托架零件图.gif
14 KB

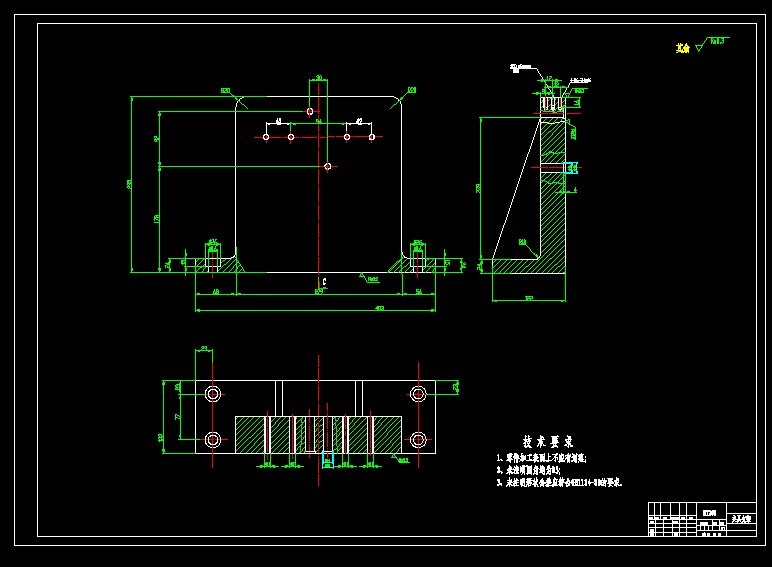

20. 夹具体.jpg
67.6 KB
21. 夹具体.sldprt
143 KB
22. 夹具体.sldprt
143 KB
23. 夹具垫板.sldprt
142 KB
24. 夹具垫板.sldprt
142 KB

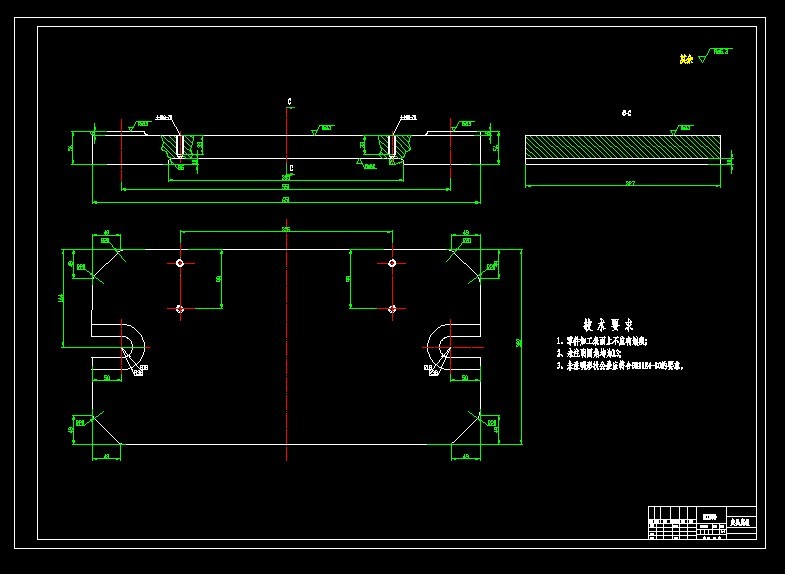

25. 夹具底板.jpg
64.9 KB

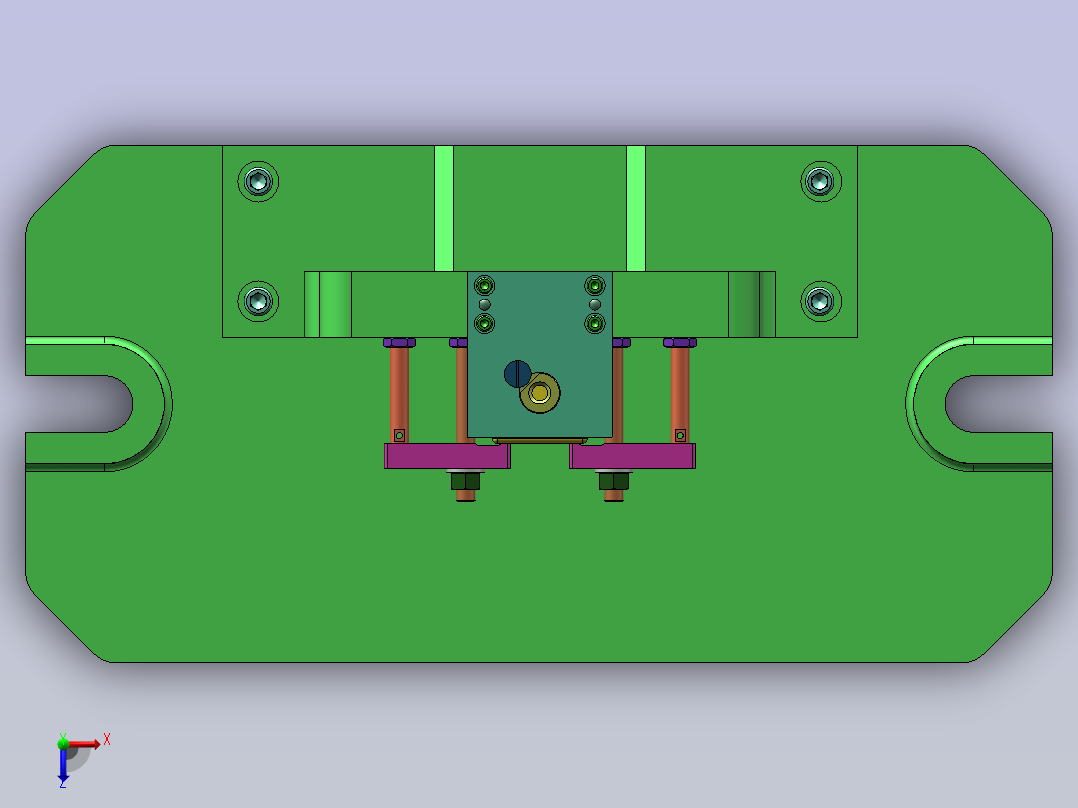

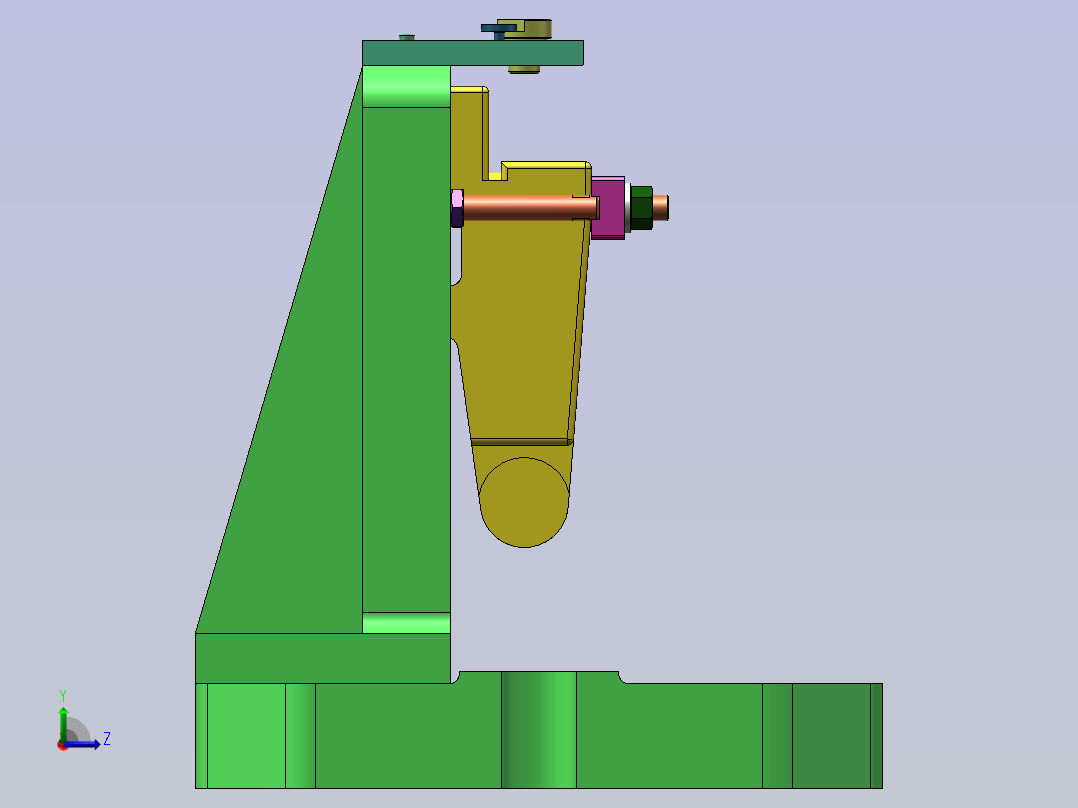

26. 夹具装配图.SLDASM
606 KB
27. 夹具装配图.SLDASM
606 KB

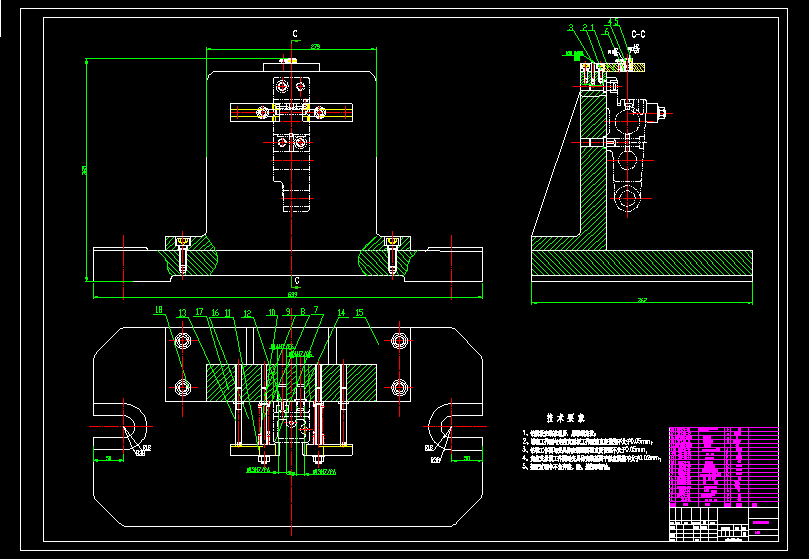

28. 夹具装配图.dwg
151 KB
29. 夹具装配图.png
20.3 KB
30. 夹具零件图1.dwg
95.2 KB
31. 夹具零件图2.dwg
101 KB
32. 定位销.sldprt
199 KB
33. 定位销.sldprt
199 KB
34. 工件.sldprt
253 KB
35. 工件.sldprt
253 KB

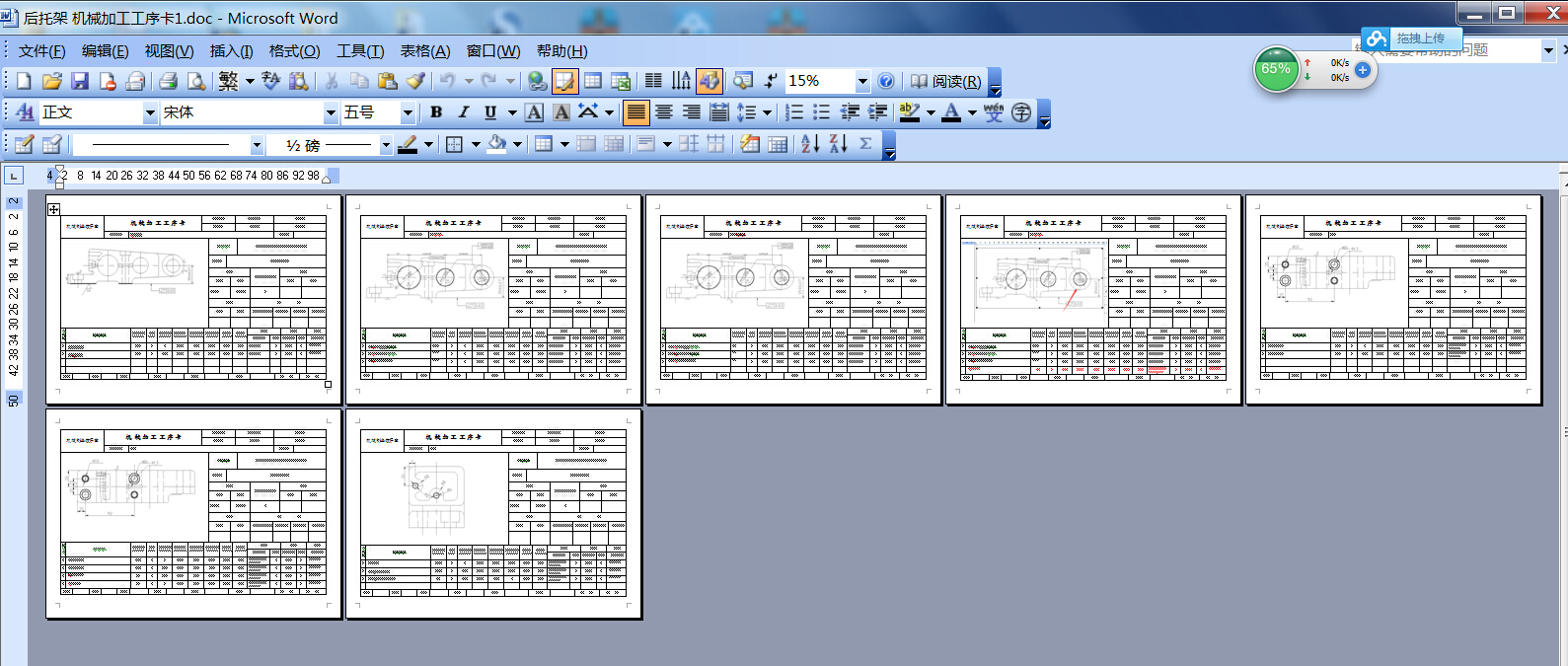

36. 工序卡.jpg
717 KB

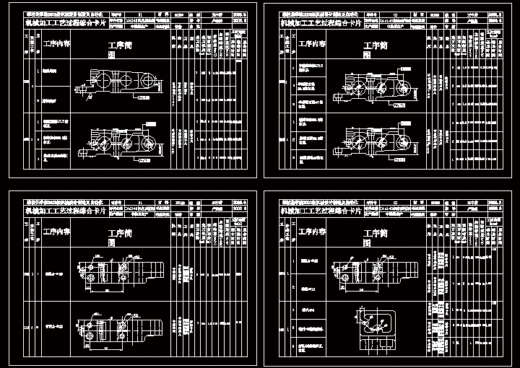

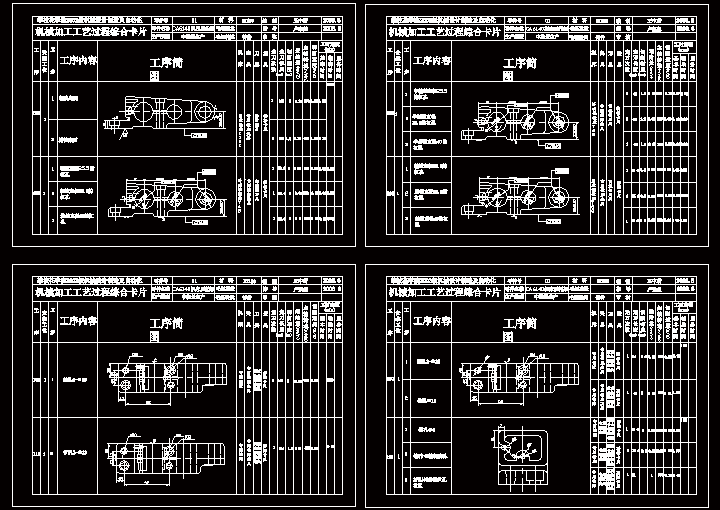

37. 工艺卡片.gif
23.1 KB
38. 平垫圈.sldprt
77.1 KB
39. 平垫圈.sldprt
77.1 KB
40. 机械加工工艺过程综合卡片（流程卡片）.dwg
613 KB

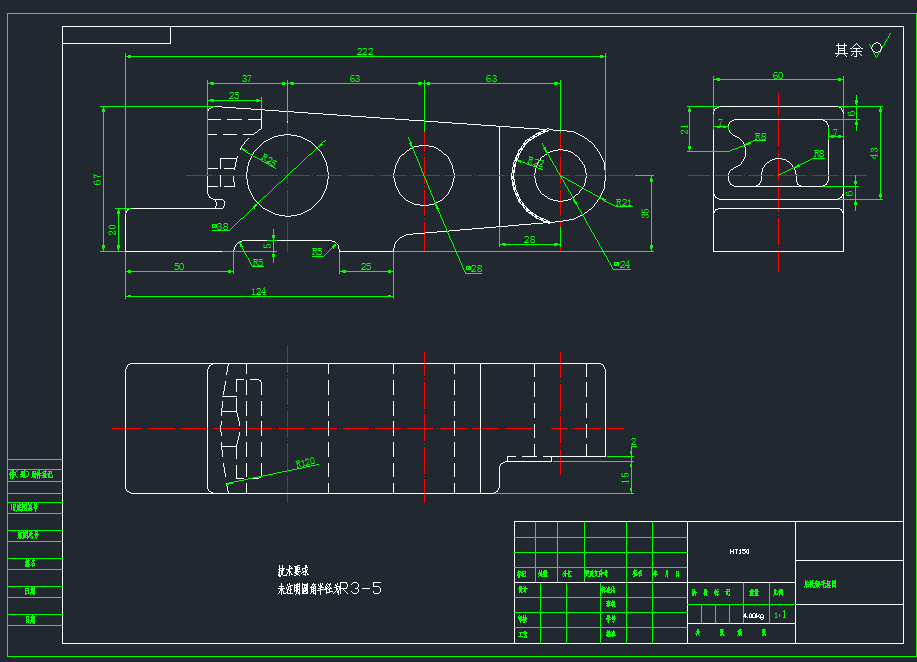

41. 毛坯图.png
18.9 KB
42. 移动压板.sldprt
87.6 KB
43. 移动压板.sldprt
87.6 KB
44. 菱形销.sldprt
209 KB
45. 菱形销.sldprt
209 KB
46. 螺母M12.sldprt
106 KB
47. 螺母M12.sldprt
106 KB
48. 螺钉.sldprt
87.2 KB
49. 螺钉.sldprt
87.2 KB
50. 说明书.doc
1.86 MB
51. 调节支承.sldprt
97.8 KB
52. 调节支承.sldprt
97.8 KB
53. 钻模板.sldprt
99 KB
54. 钻模板.sldprt
99 KB
55. 锥销.sldprt
84.3 KB
56. 锥销.sldprt
84.3 KB
