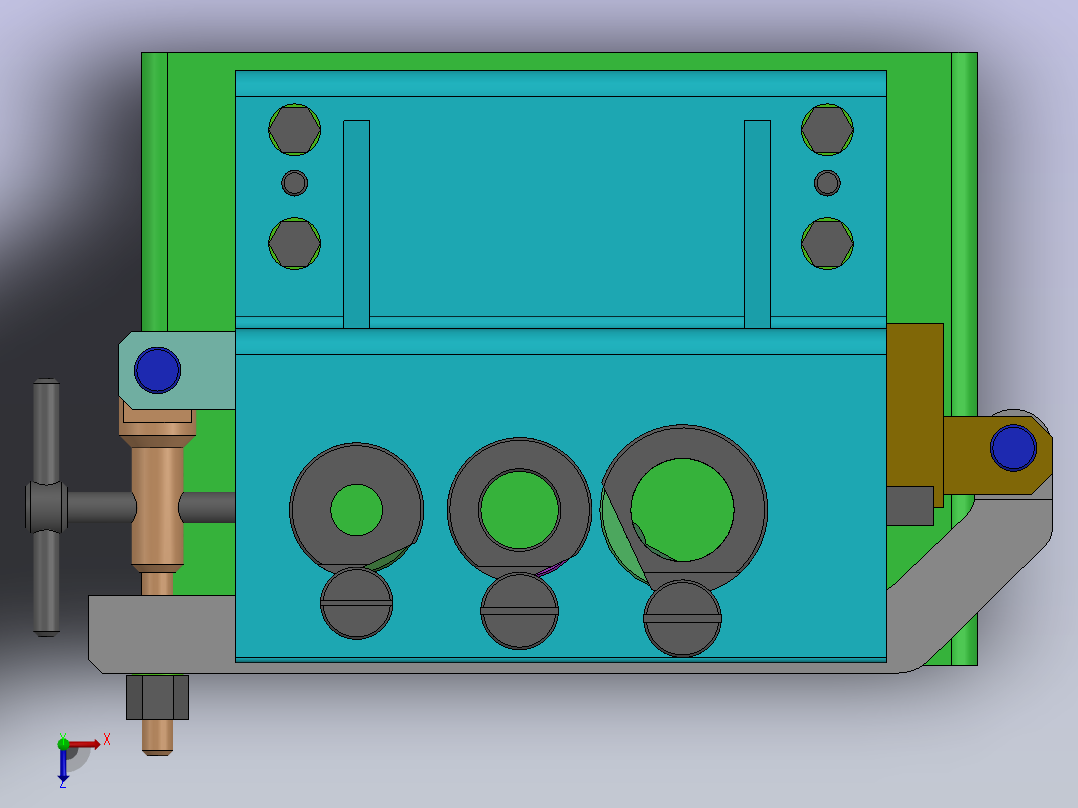

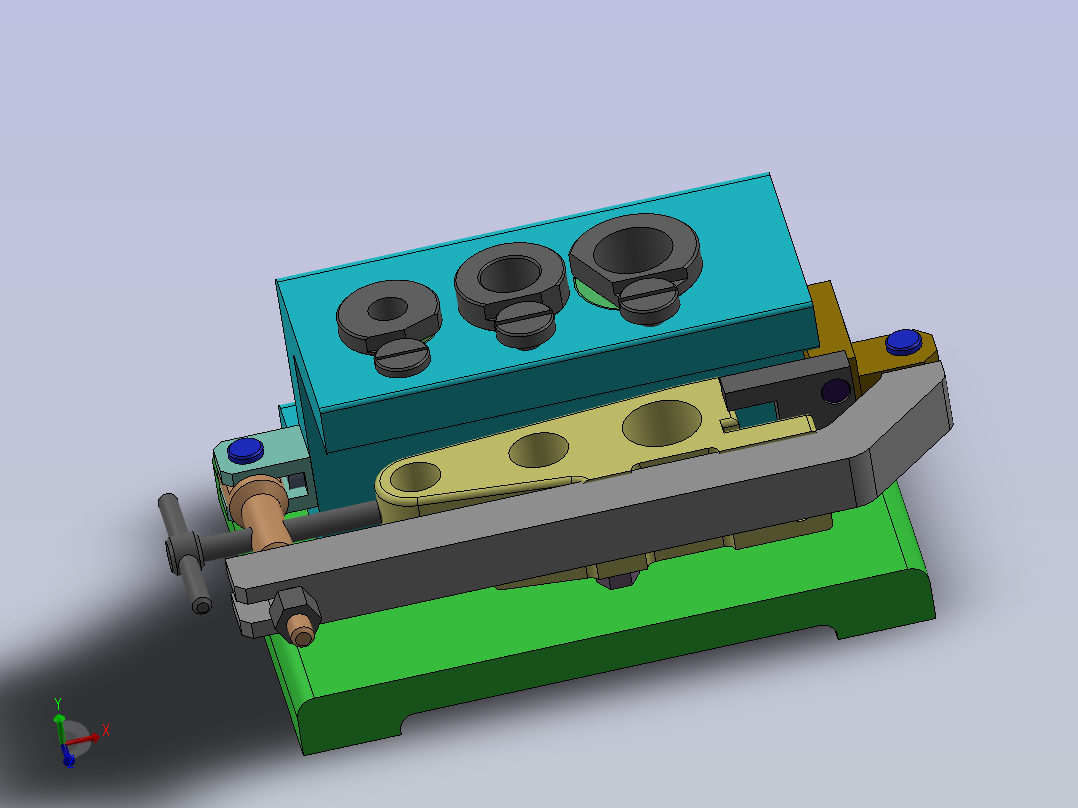

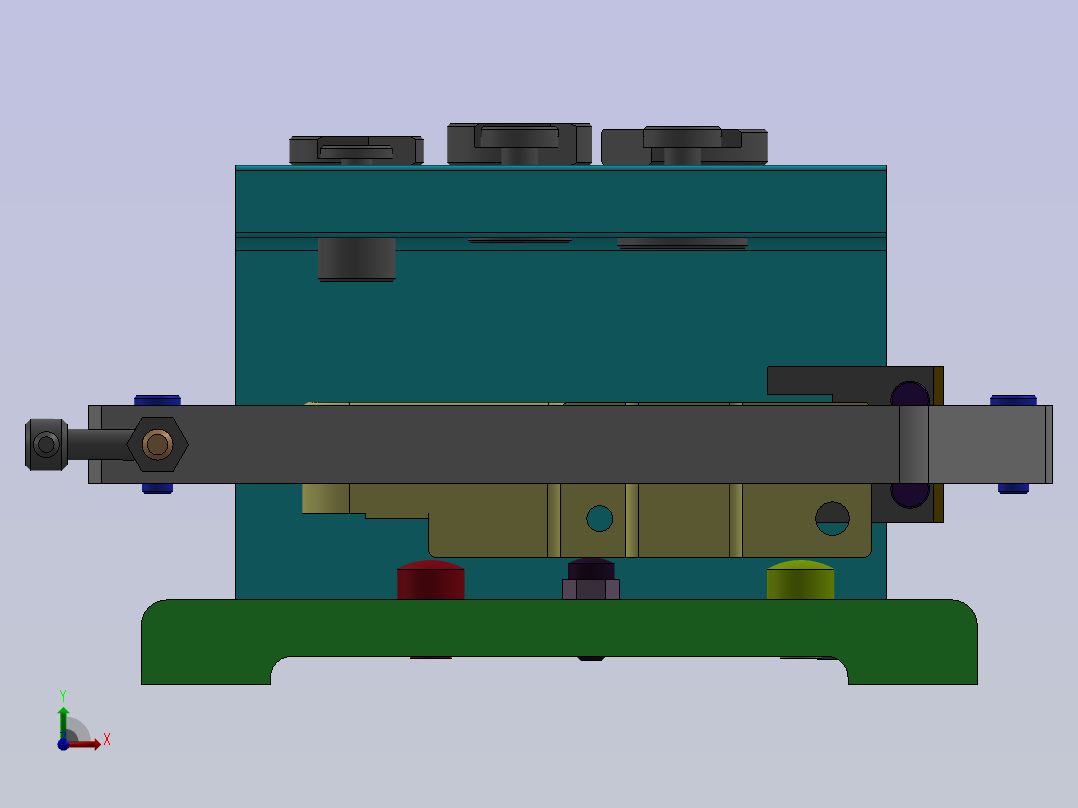

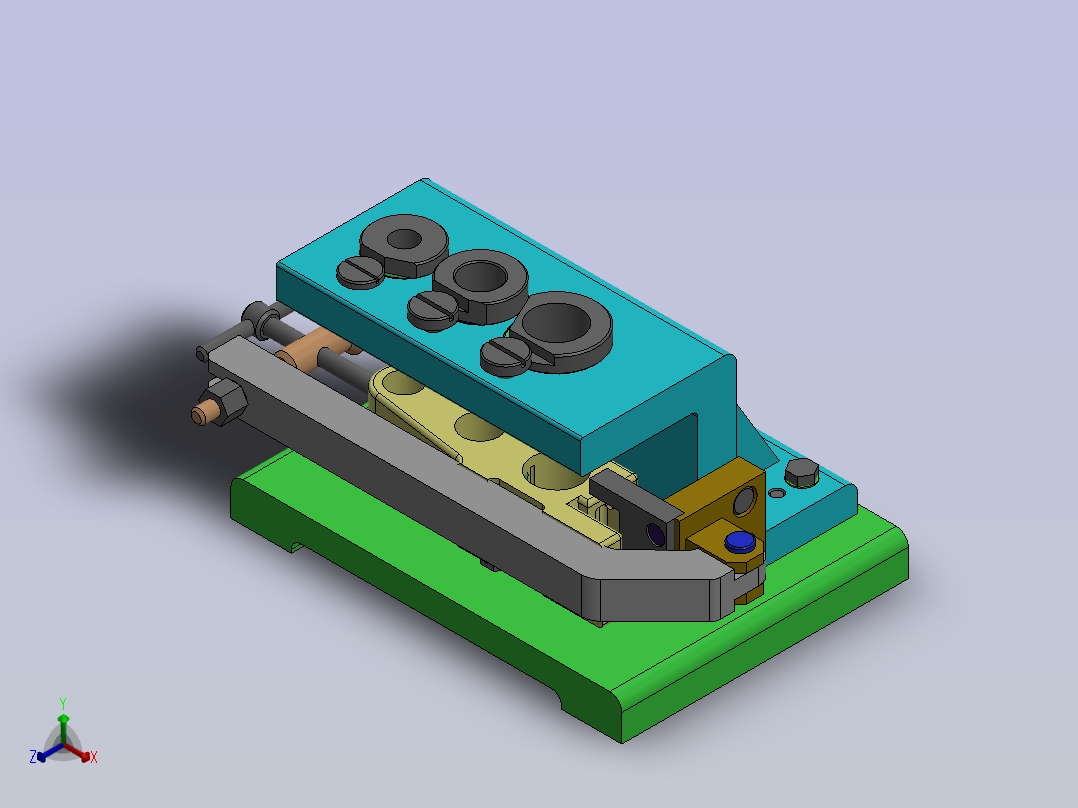

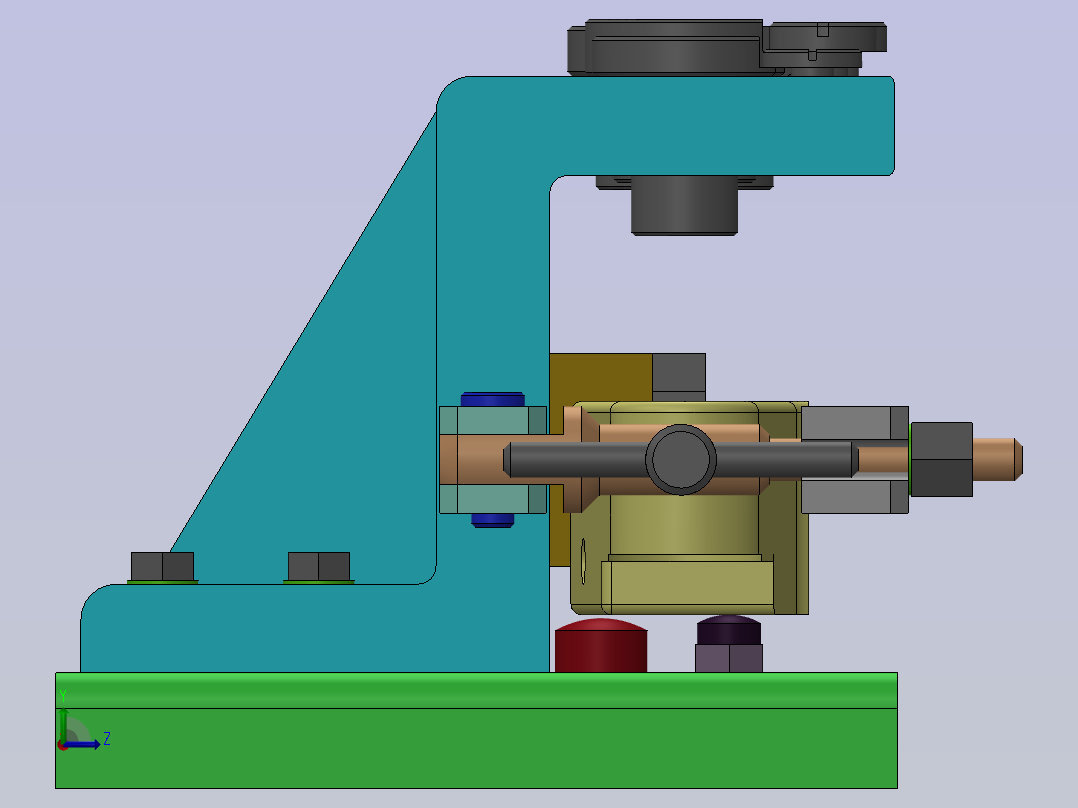

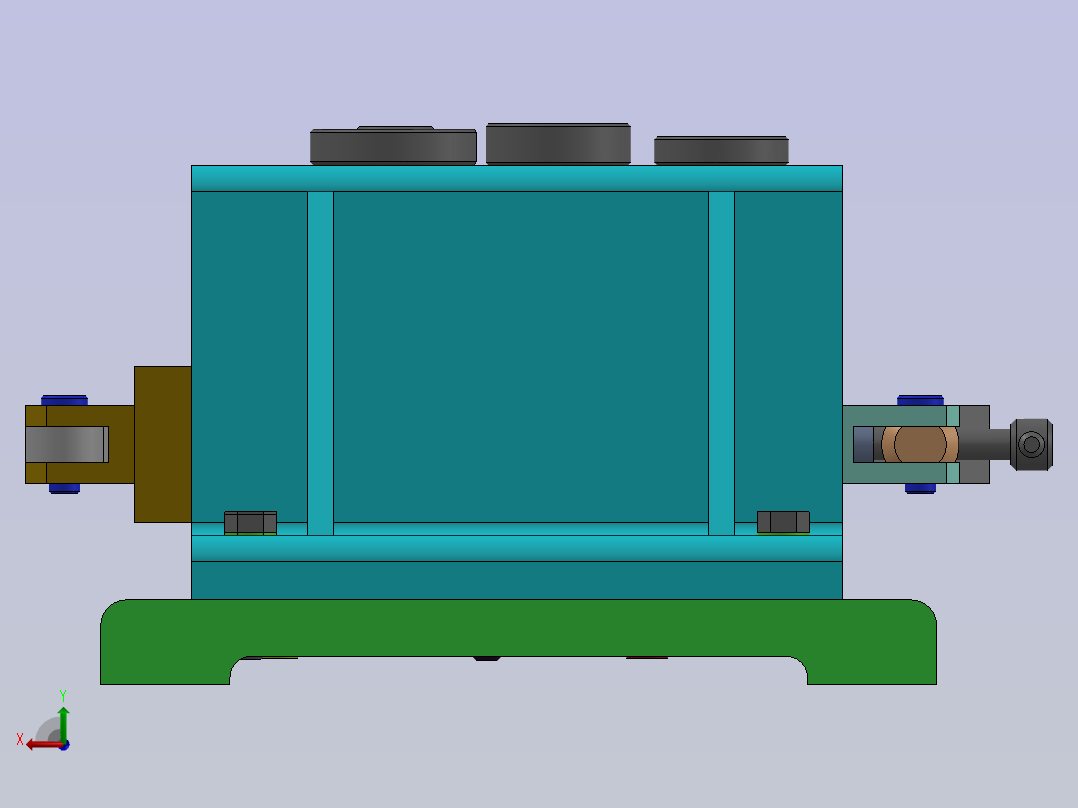

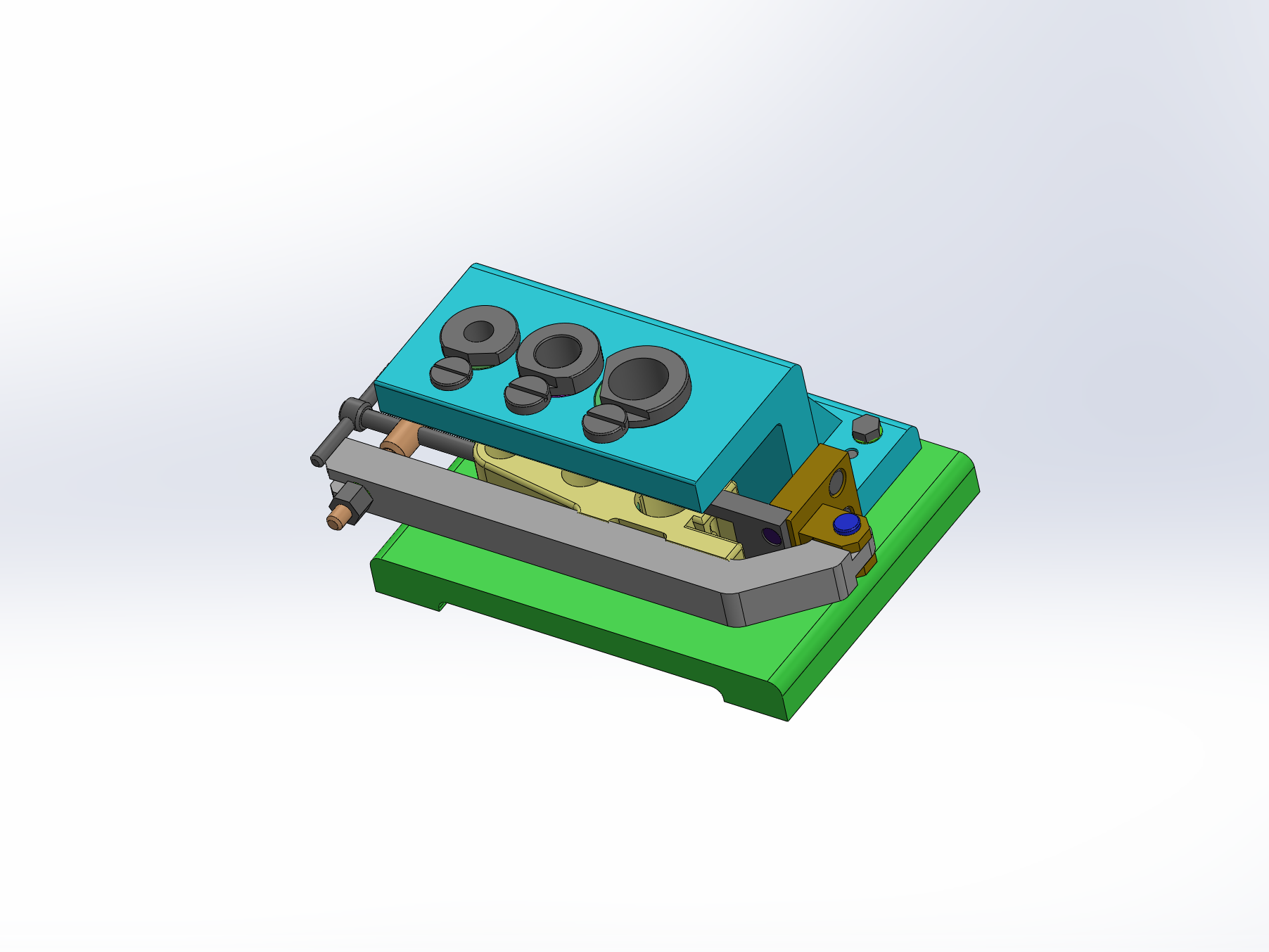

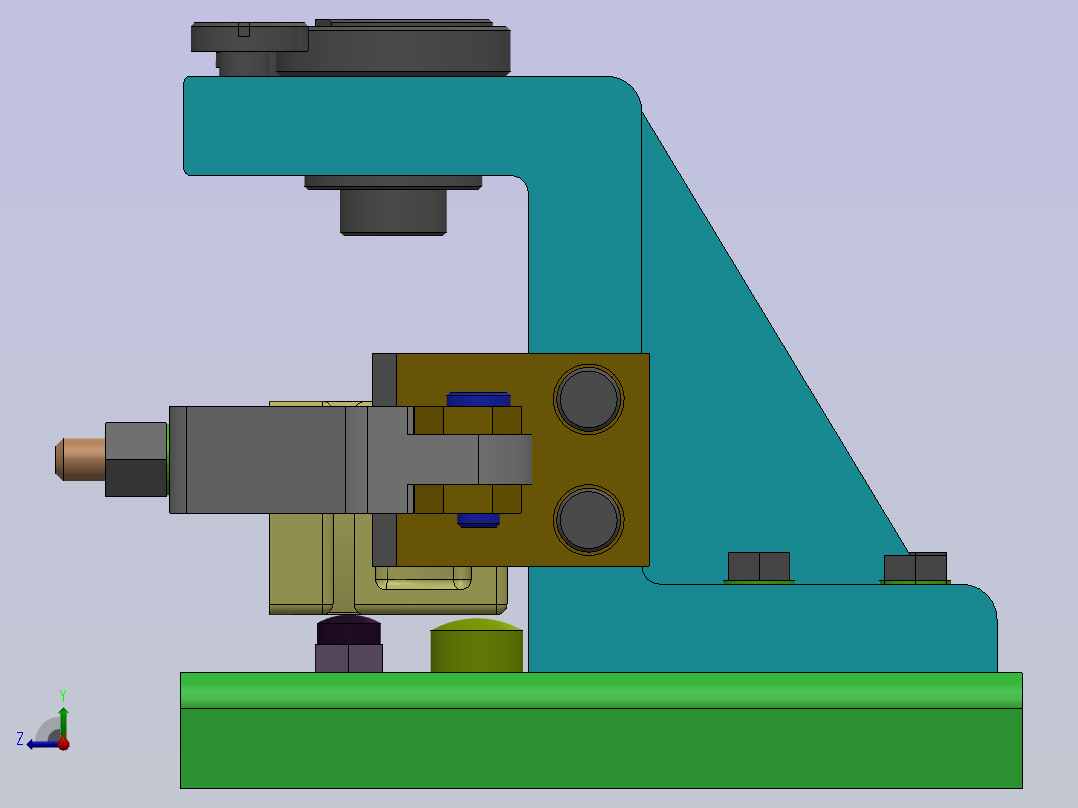

ca6140机床后托架（831001）工艺及钻三杠孔夹具设计【含三维solidworks】AutoCAD,SolidWorks图档
CAD图档名称为：ca6140机床后托架（831001）工艺及钻三杠孔夹具设计【含三维solidworks】，属于机械设备，机加工设备分类，软件为AutoCAD,SolidWorks, 图纸格式为dwg,sldprt,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10440036
模型大小：4.3M
软件版本： AutoCAD 2021,SolidWorks
模型格式：dwg,sldprt,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-05-01
图纸介绍：
下载模型
文件列表
1. CA6140机床后托架零件图.dwg
78.4 KB
2. CA6140车床后托架加工工艺和夹具设计 钻三杠孔夹具设计.doc
1.29 MB

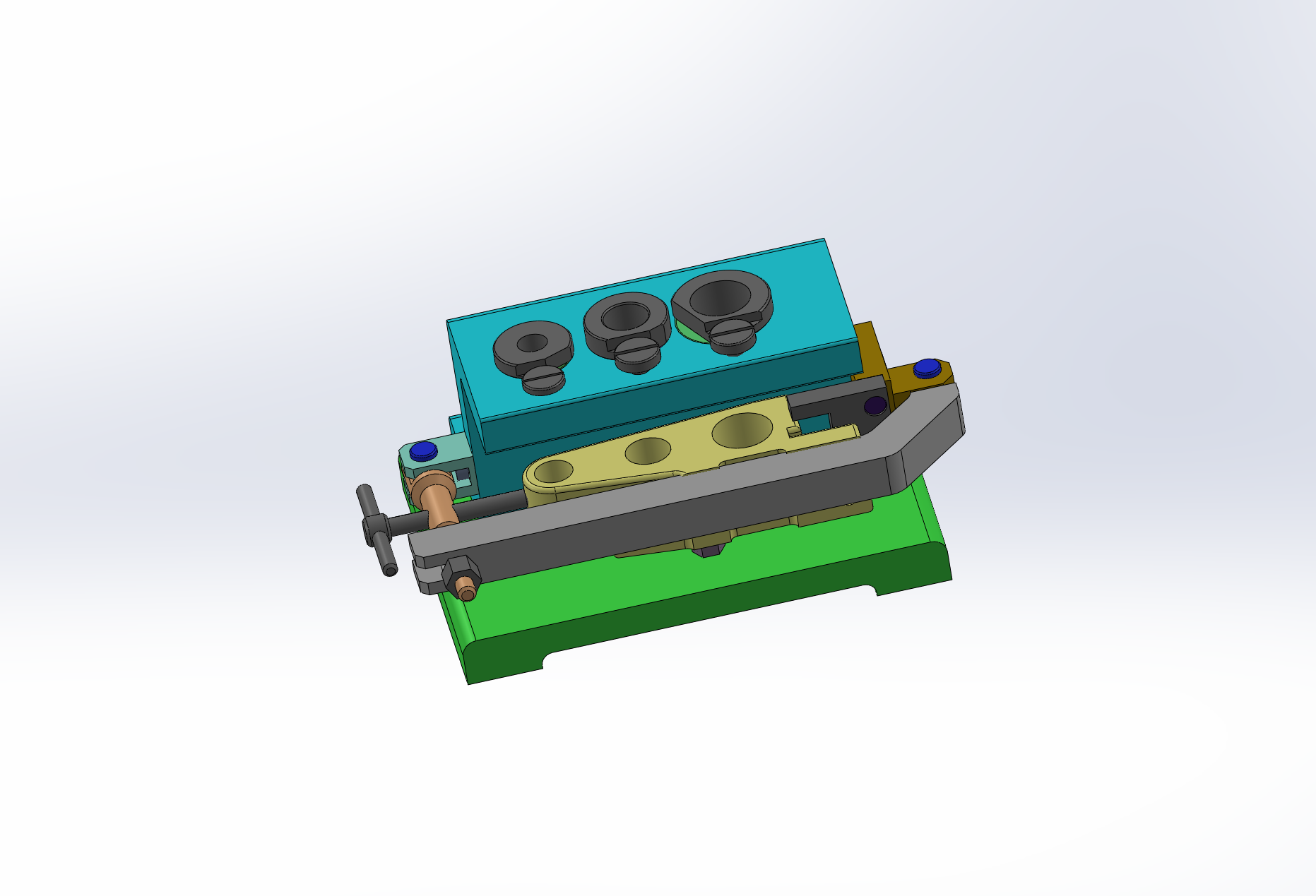

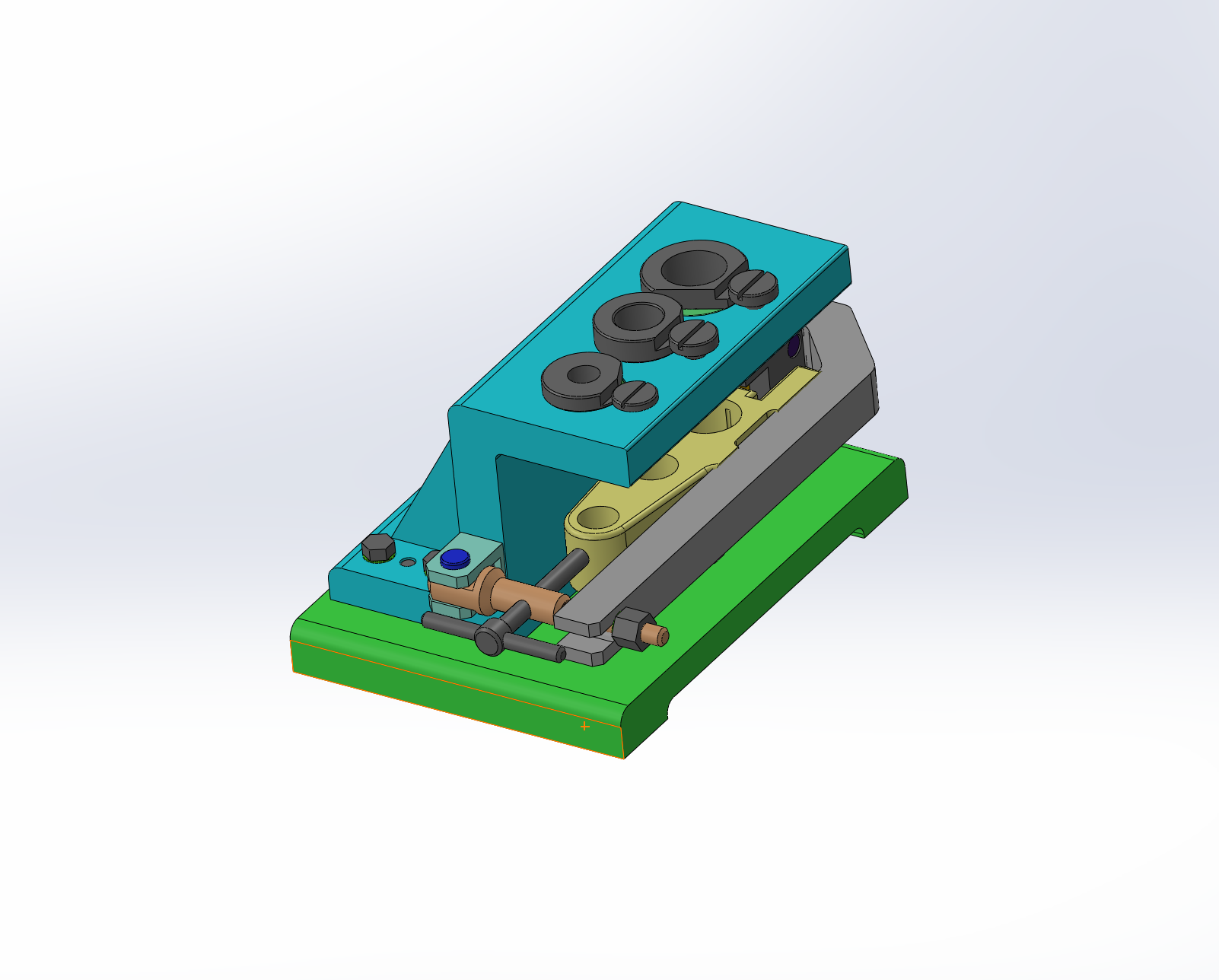

3. 三维1.jpg
316 KB
4. 三维2.jpg
358 KB
5. 三维3.jpg
324 KB
6. 六角螺栓.SLDPRT
43.5 KB
7. 六角螺母.SLDPRT
53.4 KB
8. 六角螺母02.SLDPRT
49.2 KB
9. 内六角螺钉.SLDPRT
45.2 KB
10. 压板.SLDPRT
68.1 KB
11. 后托架毛坯图纸.dwg
177 KB
12. 固定螺钉01.SLDPRT
58.1 KB
13. 固定螺钉02.SLDPRT
56.6 KB
14. 圆柱销.SLDPRT
44.5 KB
15. 垫片.SLDPRT
50.5 KB
16. 夹具底座.SLDPRT
78.1 KB
17. 夹具支架.SLDPRT
93.9 KB
18. 夹具装配图.SLDASM
558 KB
19. 弧形压块.SLDPRT
50.8 KB
20. 手柄.SLDPRT
34.6 KB
21. 挡板1.SLDPRT
74.6 KB
22. 挡板2.SLDPRT
54.9 KB
23. 支撑钉.SLDPRT
49.7 KB
24. 支撑钉1.SLDPRT
55.4 KB
25. 支撑钉2.SLDPRT
55.8 KB
26. 支架.SLDPRT
56.5 KB
27. 机械加工工序卡.doc
593 KB
28. 机械加工工艺过程卡.doc
81.5 KB
29. 螺杆1.SLDPRT
56.9 KB
30. 螺钉-M8.SLDPRT
45.1 KB
31. 螺钉01.SLDPRT
42.4 KB
32. 衬套.SLDPRT
60.1 KB
33. 衬套O02.SLDPRT
58.7 KB
34. 衬套O03.SLDPRT
61.2 KB
35. 钻三杠孔夹具 A0.dwg
108 KB
36. 钻三杠孔夹具体 A1.dwg
75.6 KB
37. 钻套01.SLDPRT
74 KB
38. 钻套02.SLDPRT
64.2 KB
39. 钻套03.SLDPRT
71.8 KB
40. 铰链叉架.SLDPRT
62.6 KB
41. 锥形销.SLDPRT
44.2 KB
42. 零件.SLDPRT
309 KB
