转向臂加工工艺及钻Φ9.3孔夹具设计【含三维SolidWorks和UG】 AutoCAD,SolidWorks,ug,step,stp图档

图档名称为：转向臂加工工艺及钻Φ9.3孔夹具设计【含三维SolidWorks和UG】，属于设备部件，工器具分类，软件为AutoCAD,SolidWorks,ug,step,stp, 图纸格式为dwg,prt,sldprt,sldasm,step，可在线预览，可编辑，可供设计参考

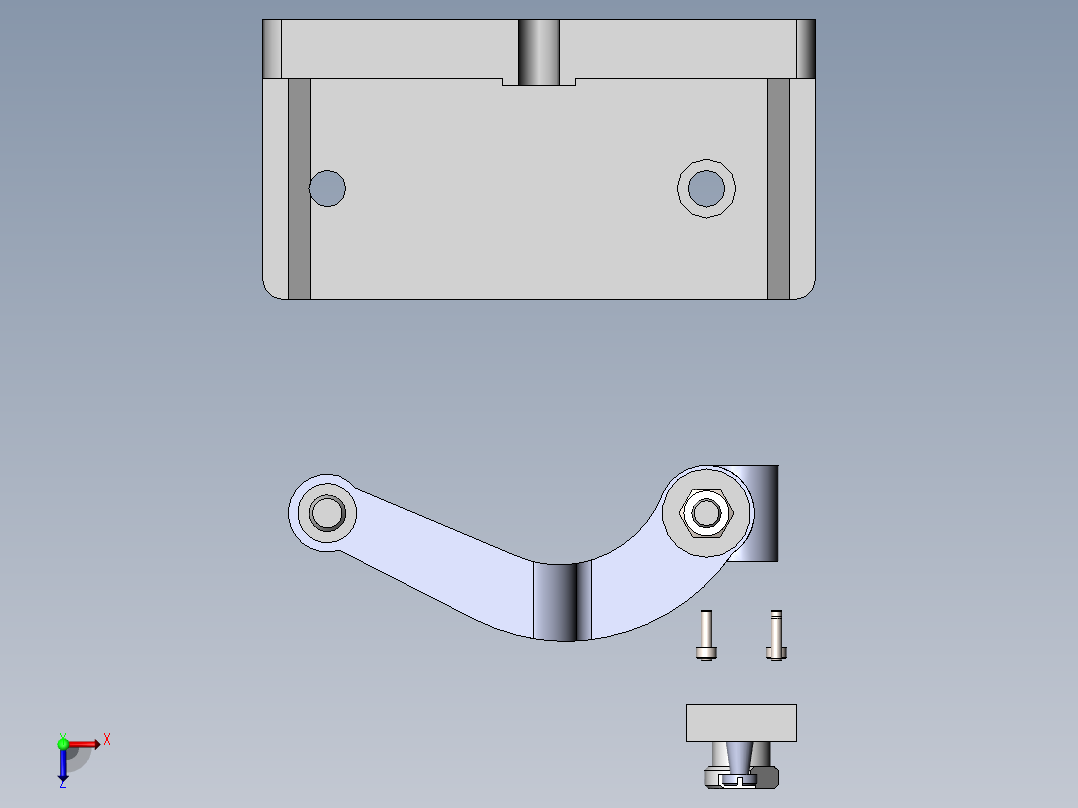

平面图

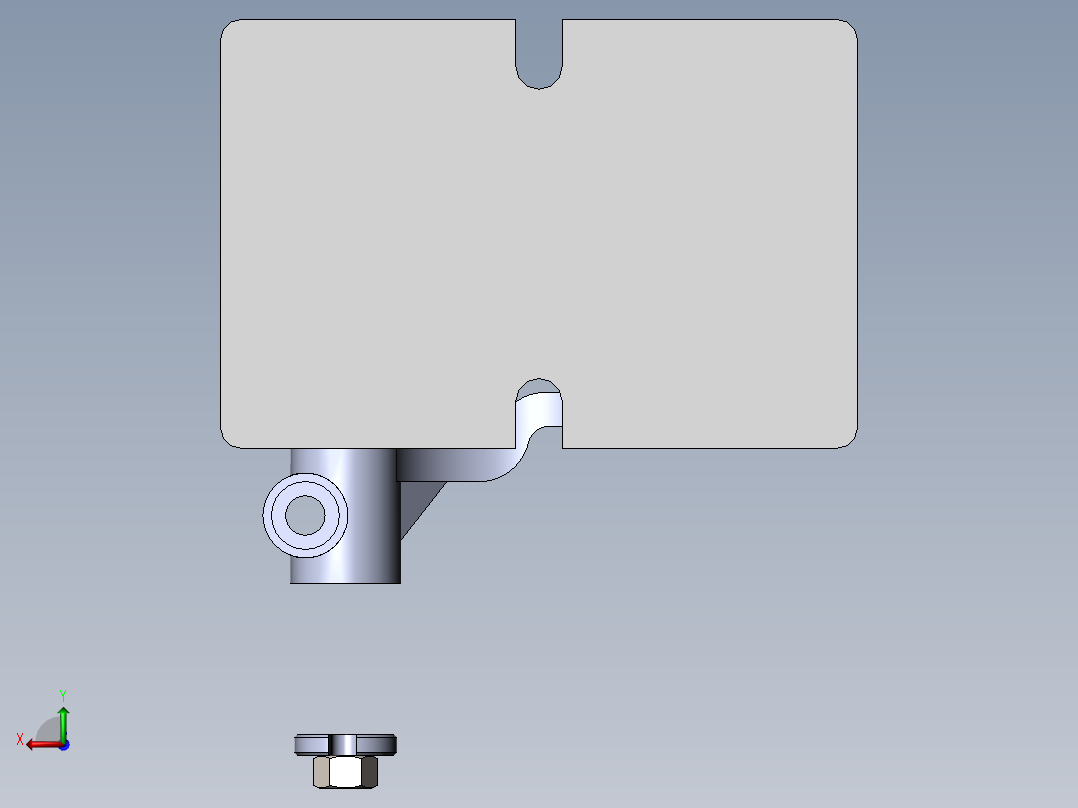

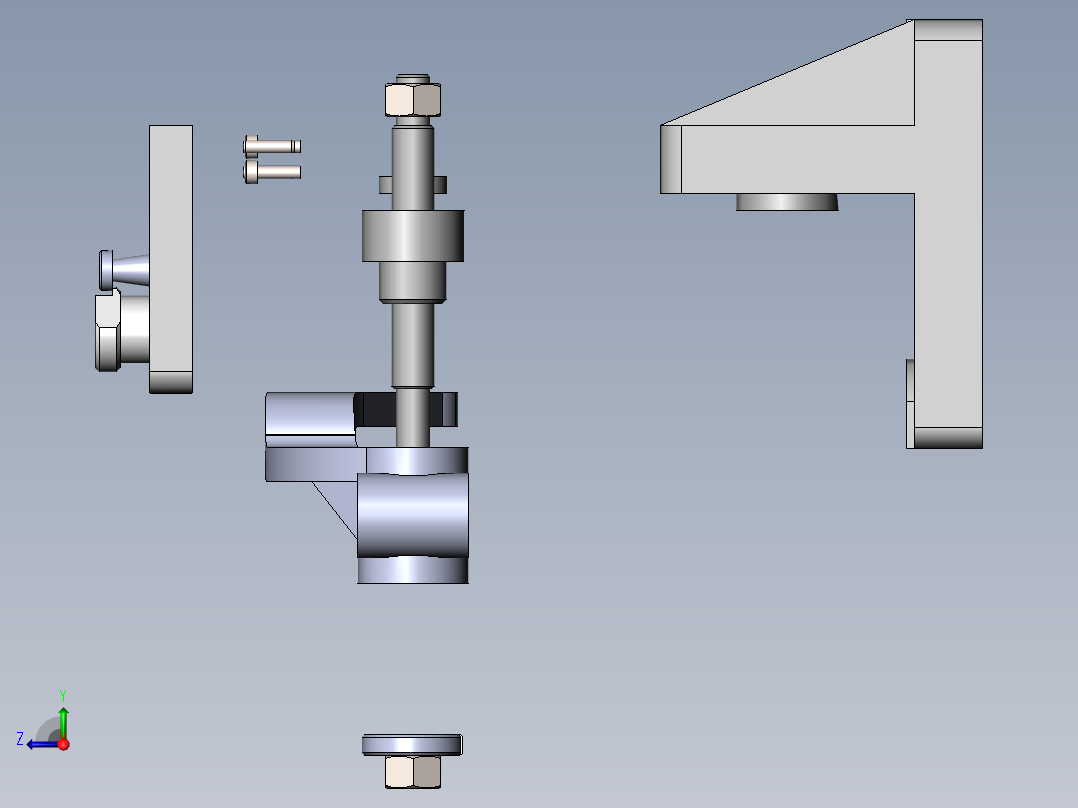

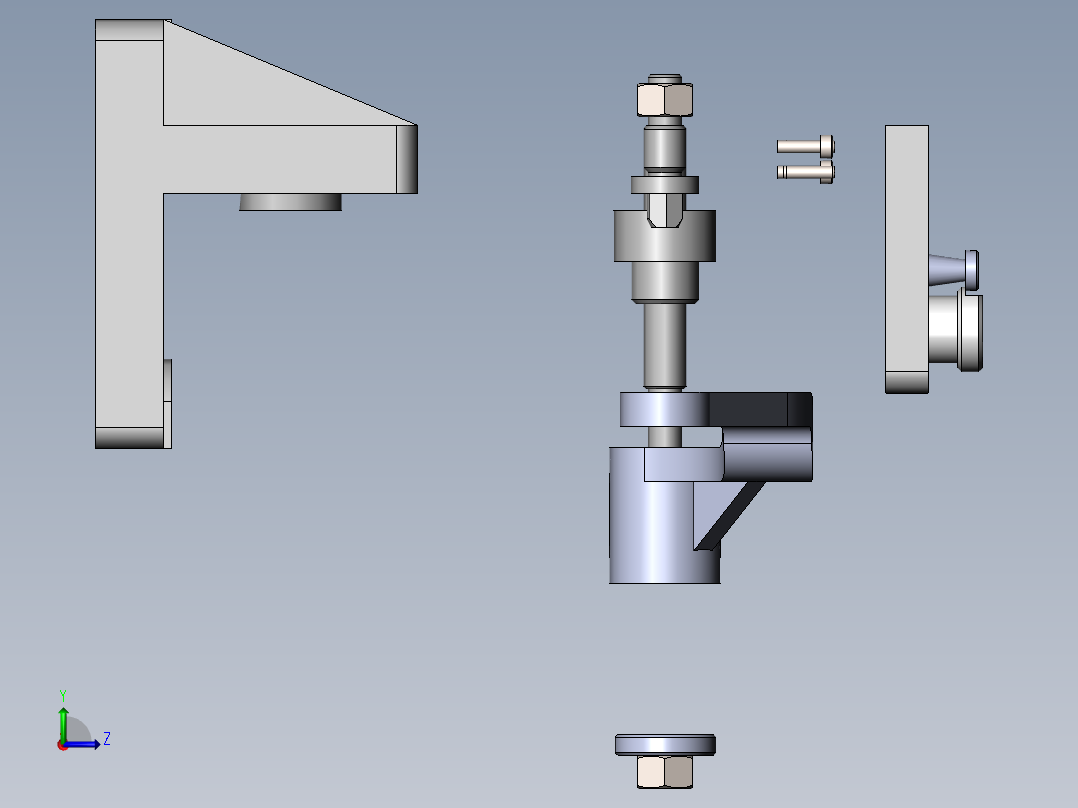

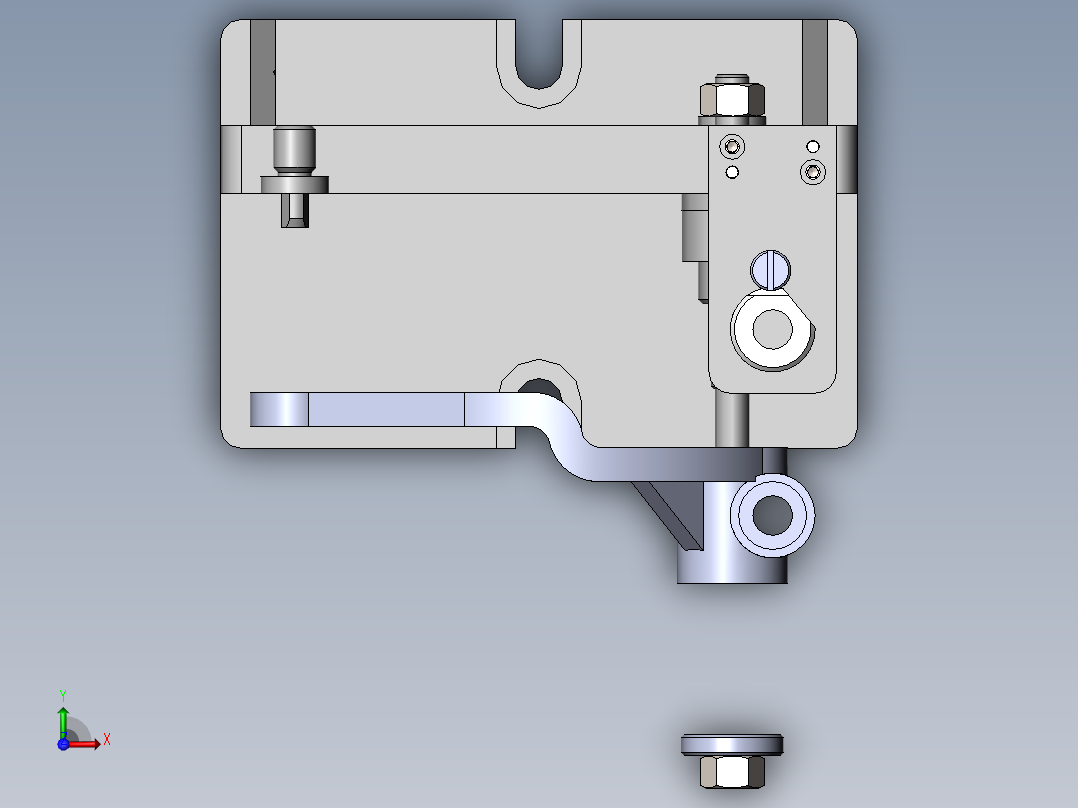

3D视图

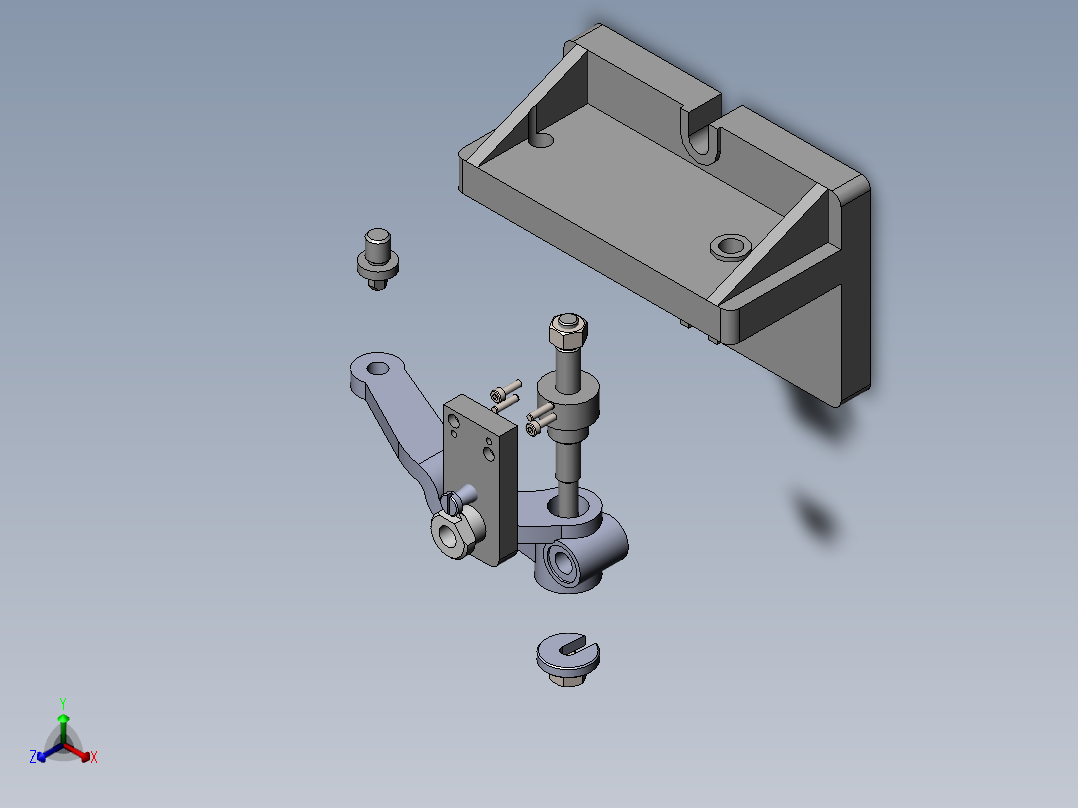

转向臂加工工艺及钻Φ9.3孔夹具设计【含三维SolidWorks和UG】正等轴测图

加入收藏

模型参数

模型ID：10296366

模型大小：7.42M

软件版本： AutoCAD 2016,SolidWorks,ug,step,stp

模型格式：dwg,prt,sldprt,sldasm,step

是否可编辑：可修改，包括参数

上传时间：2025-11-01

图纸介绍：

下载模型

栖梧桐

+ 关注

作品: 0

粉丝: 0

文件列表

1. A2夹具体.dwg

91.8 KB

2. A2装配图.dwg

181 KB

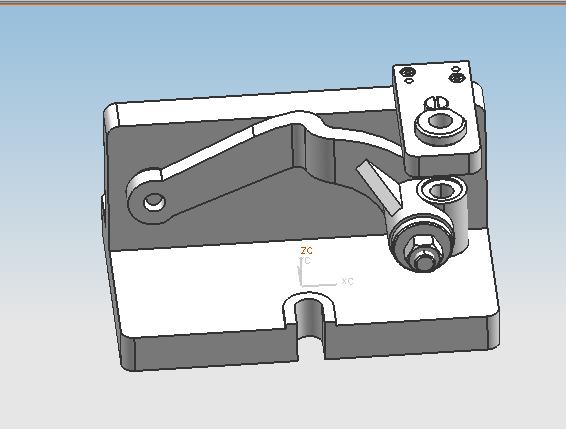

3. ARXD(AAZ28SPFY07`M~WUEJ.png

12.9 KB

4. NONE.prt

104 KB

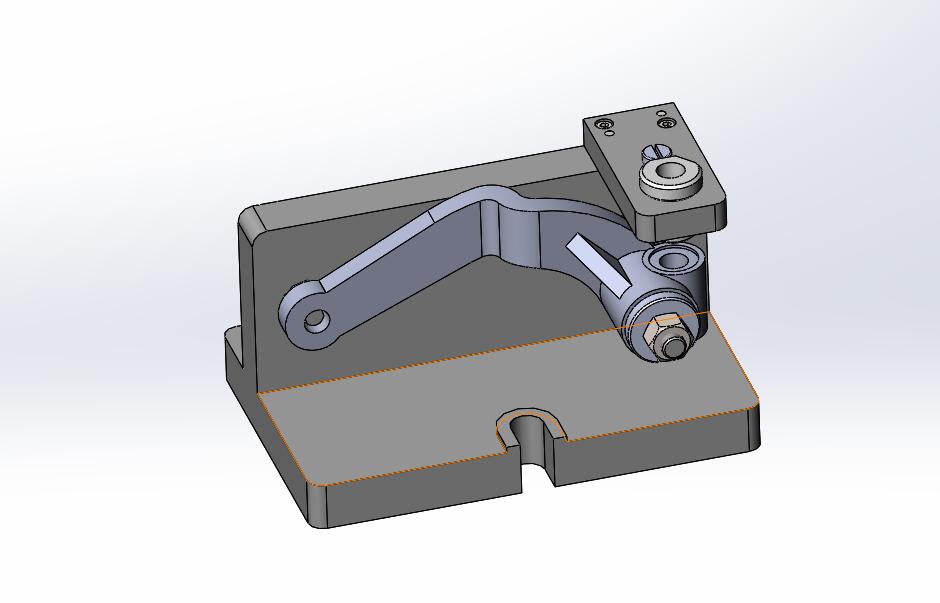

5. QQ截图20180330181955.jpg

29 KB

6. gongjian.prt

168 KB

7. gongjian.sldprt

156 KB

8. hexagon nuts grade c gb.sldprt

539 KB

9. hexagon nuts grade c gb_GB_FASTENER_NUT_SNC1 M8-N.prt

112 KB

10. hexagon socket head cap screws gb.sldprt

597 KB

11. hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M3X10-N.prt

116 KB

12. jiajuti2.SLDPRT

131 KB

13. jiajuti2.prt

164 KB

14. llingxingxiao.SLDPRT

80.5 KB

15. llingxingxiao.prt

116 KB

16. parallel pins hardening steel gb.sldprt

305 KB

17. parallel pins hardening steel gb_GB_CONNECTING_PIECE_PIN_DP 3X12.prt

96 KB

18. ug.prt

5.12 MB

19. zhongxinzhou.SLDPRT

76.4 KB

20. zhongxinzhou.prt

120 KB

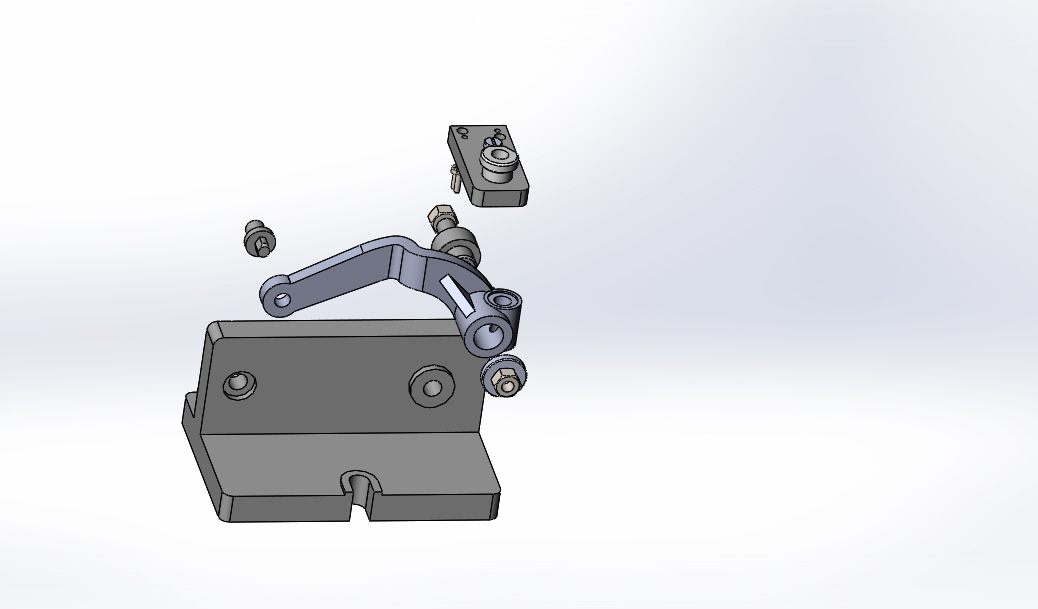

21. zuankongjiajuzhuangpeitu-baozhatu.JPG

82.3 KB

22. zuankongjiajuzhuangpeitu-baozhatu.SLDASM

179 KB

23. zuankongjiajuzhuangpeitu-baozhatu.STEP

742 KB

24. zuankongjiajuzhuangpeitu.SLDASM

178 KB

25. zuankongjiajuzhuangpeitu.STEP

742 KB

26. zuankongjiajuzhuangpeitu.STP

742 KB

27. zuankongjiajuzhuangpeitu.log

17.2 KB

28. zuankongjiajuzhuangpeitu_stp.prt

104 KB

29. zuanmoban.SLDPRT

81 KB

30. zuanmoban.prt

128 KB

31. zuantao.SLDPRT

74.4 KB

32. zuantao.prt

120 KB

33. zuantaoluos.SLDPRT

56 KB

34. zuantaoluos.prt

108 KB

35. 全部文件.gif

32.9 KB

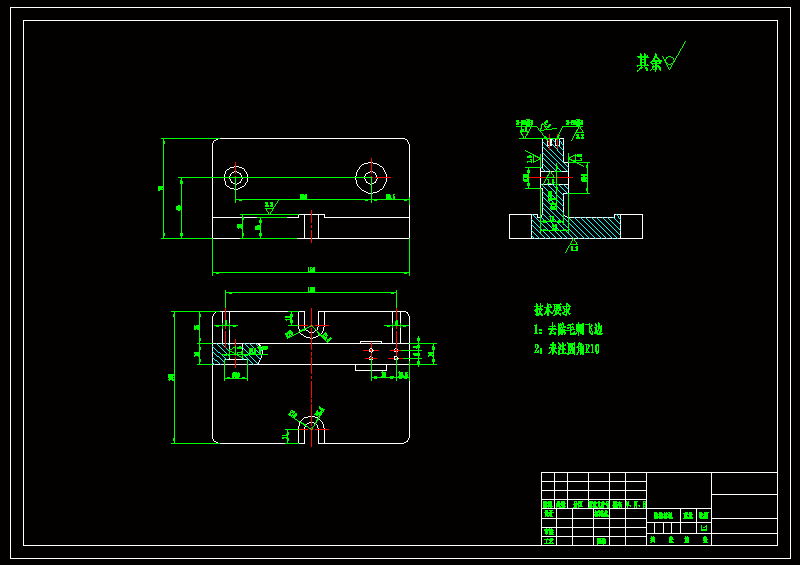

36. 夹具体.gif

10.9 KB

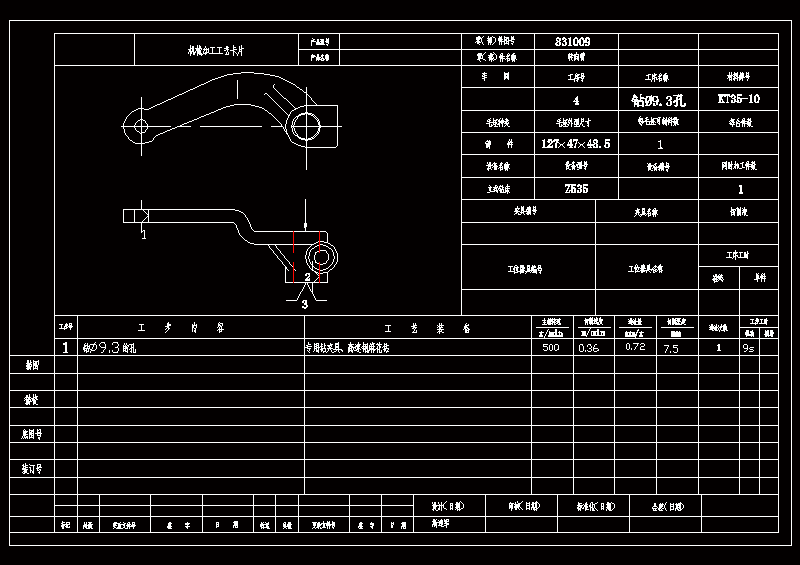

37. 工序卡.dwg

70.4 KB

38. 工序卡.gif

13.7 KB

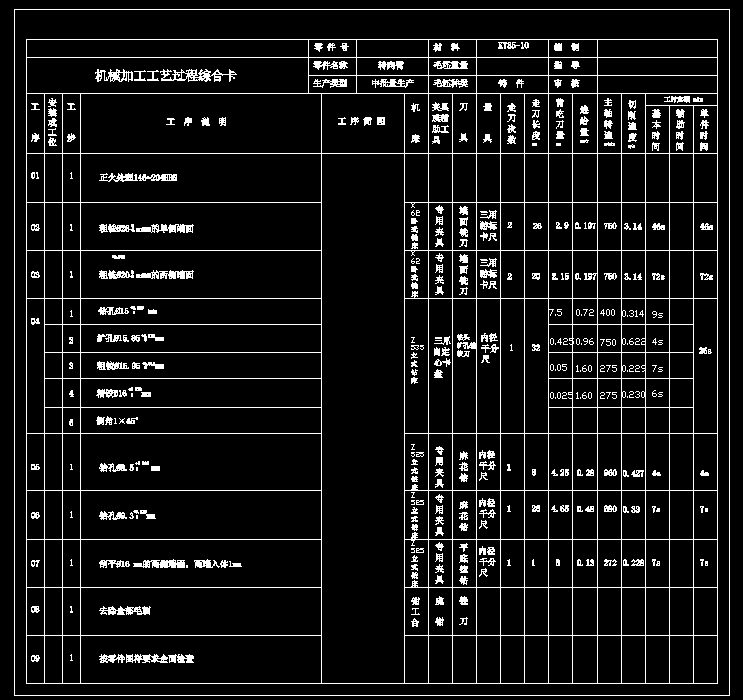

39. 工艺过程卡.dwg

72.8 KB

40. 工艺过程卡.gif

21.1 KB

41. 开口垫圈.SLDPRT

160 KB

42. 快换垫圈.sldprt

72.9 KB

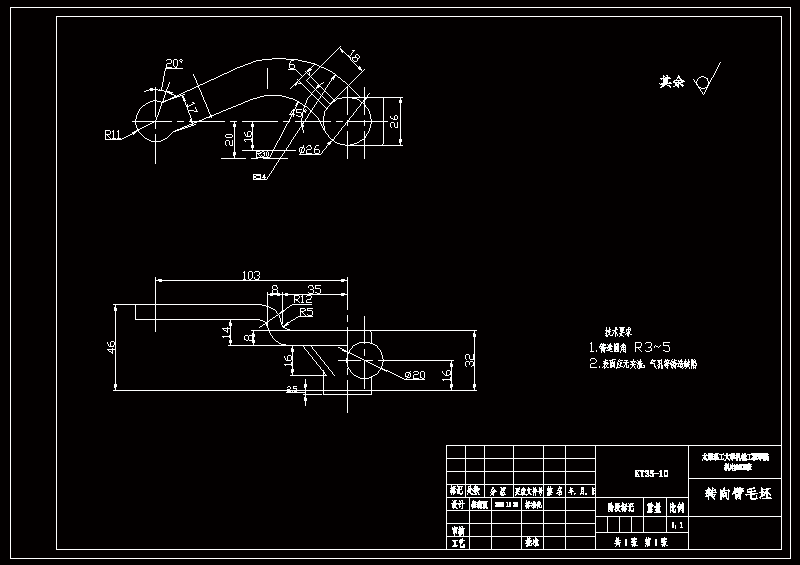

43. 毛坯图.dwg

98.1 KB

44. 毛坯图.gif

10.2 KB

45. 目录.doc

36.5 KB

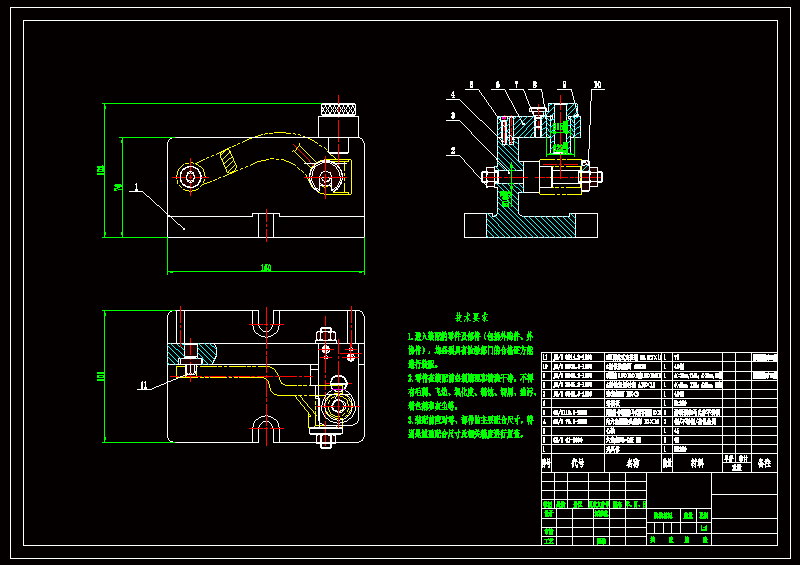

46. 装配图(3).dwg

172 KB

47. 装配图.gif

17.9 KB

48. 说明书.doc

458 KB

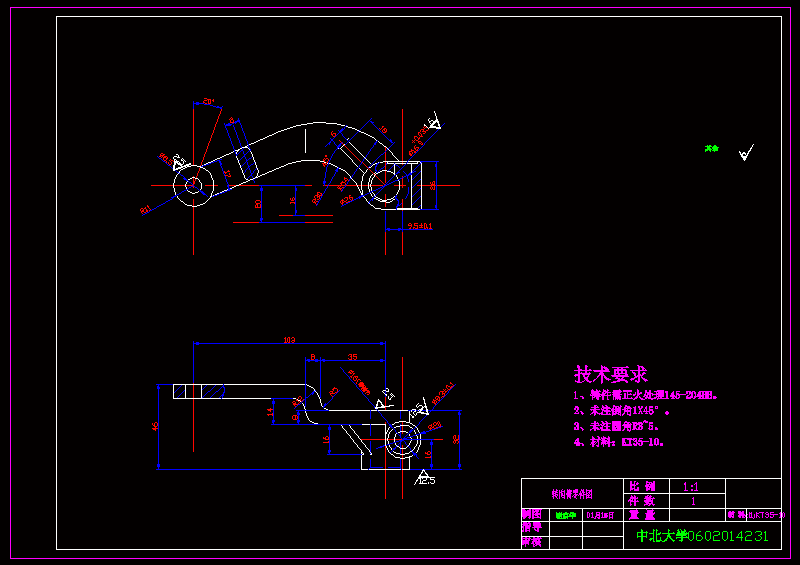

49. 零件图(7).dwg

308 KB

50. 零件图.dwg

84 KB

51. 零件图.gif

13 KB
