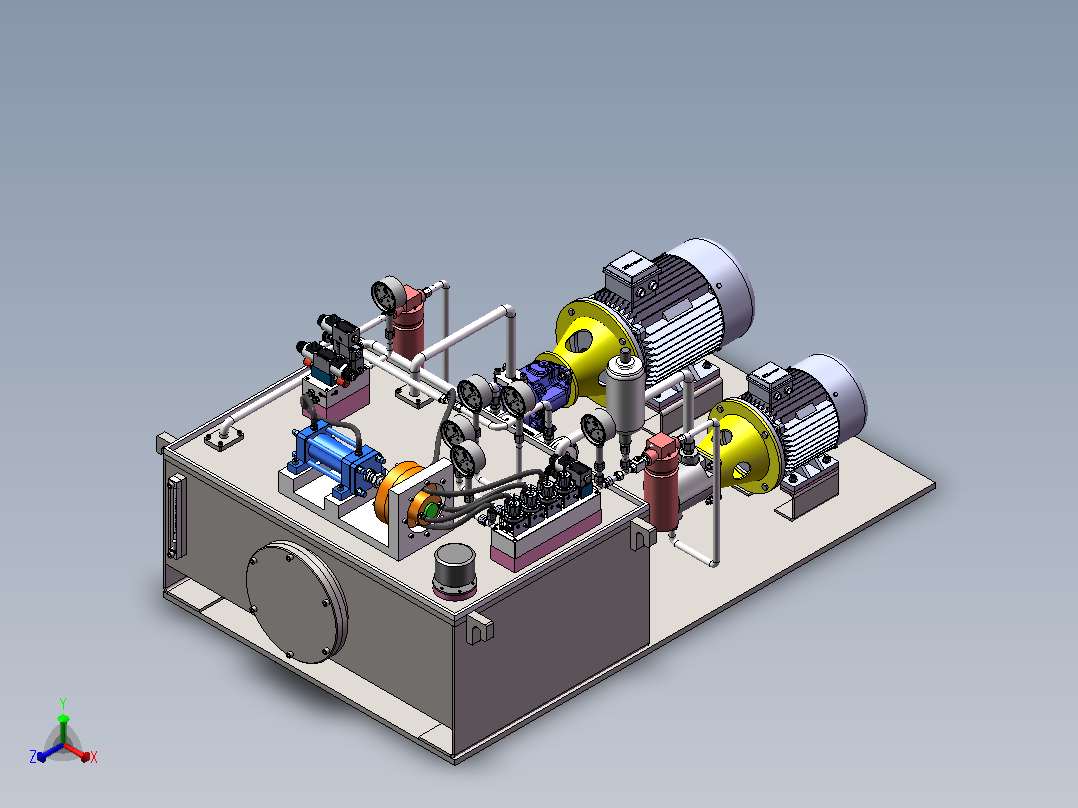

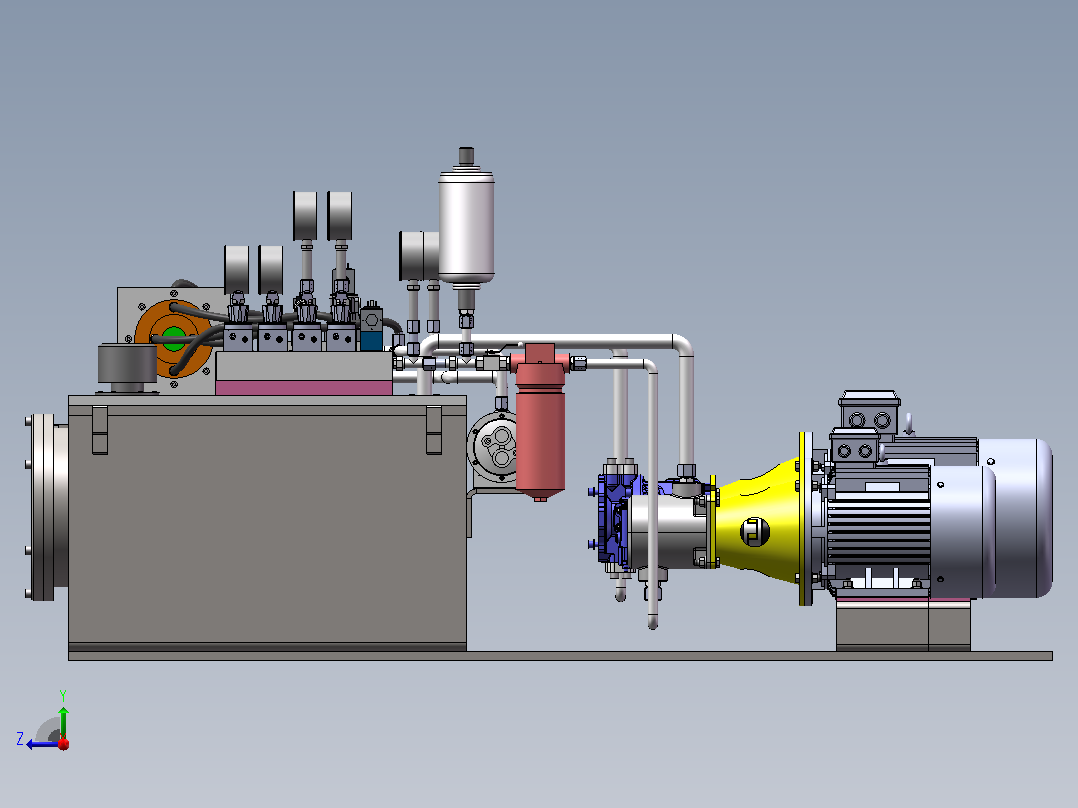

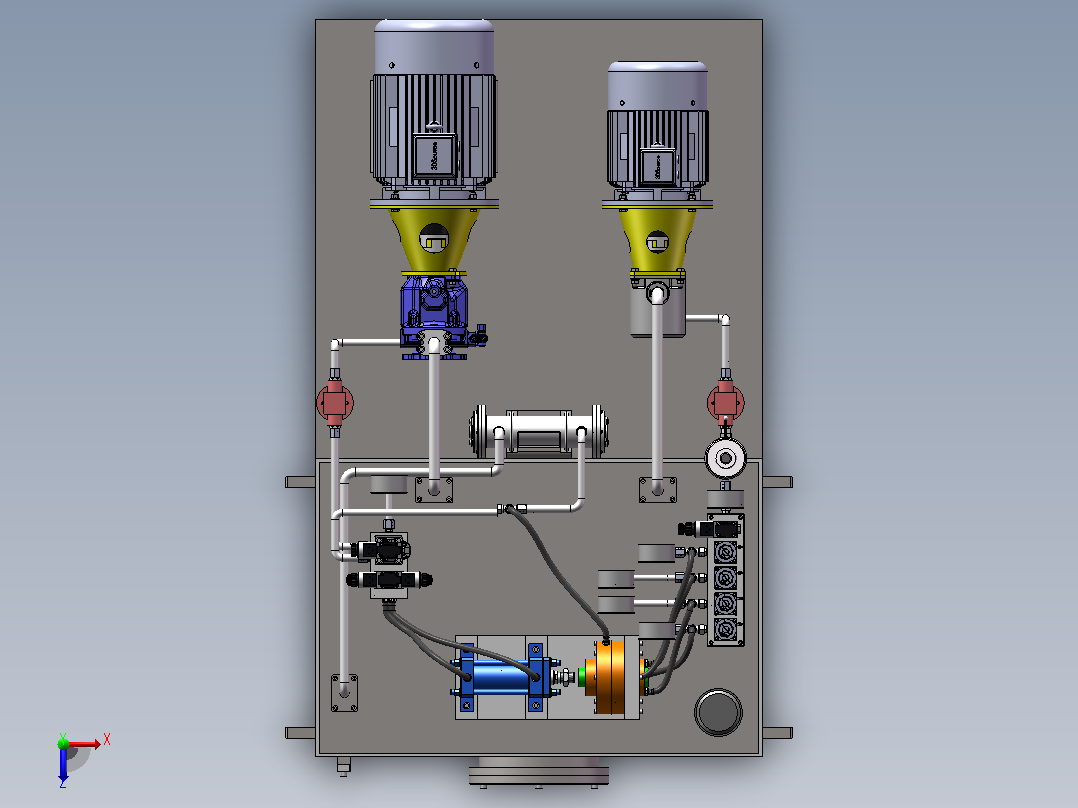

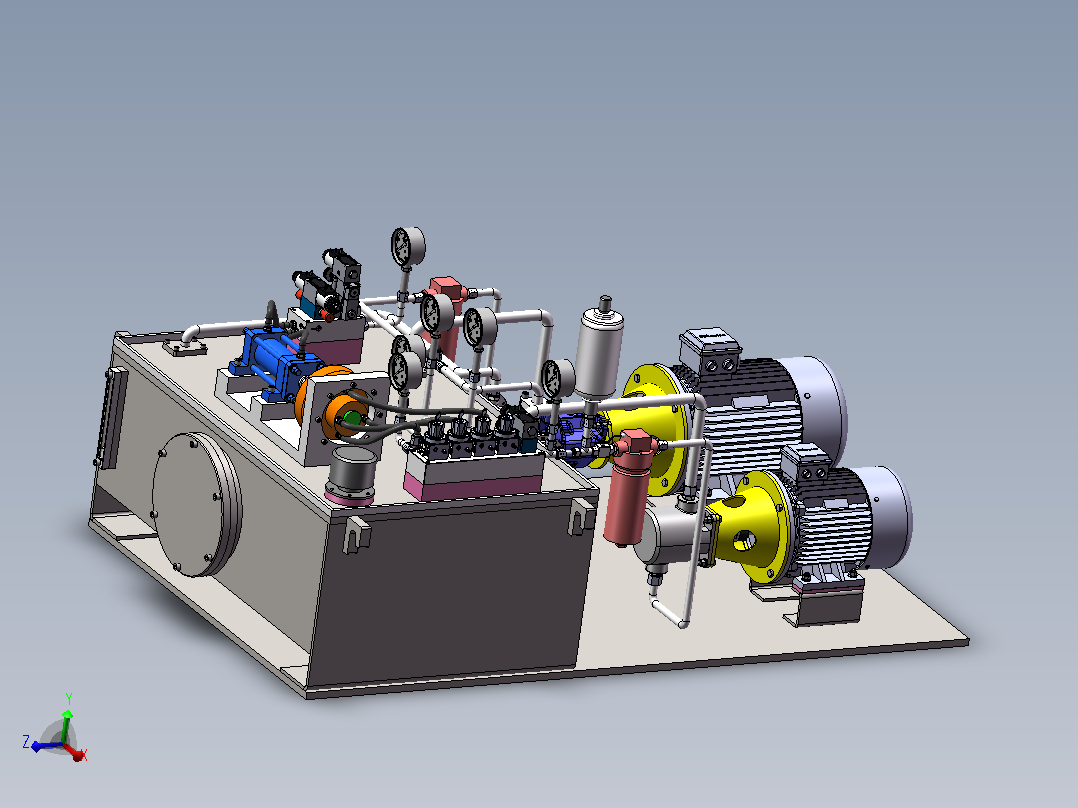

卧式车铣加工中心液体静压轴承液压系统（SW+CAD+说明书）AutoCAD,SolidWorks图档
CAD图档名称为：卧式车铣加工中心液体静压轴承液压系统（SW+CAD+说明书），属于设备部件，传动部件分类，软件为AutoCAD,SolidWorks, 图纸格式为sldprt,dwg,sldasm，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10557815
模型大小：68.3M
软件版本： AutoCAD,SolidWorks
模型格式：sldprt,dwg,sldasm
是否可编辑：可修改，包括参数
上传时间：2026-08-18
图纸介绍：
下载模型
文件列表

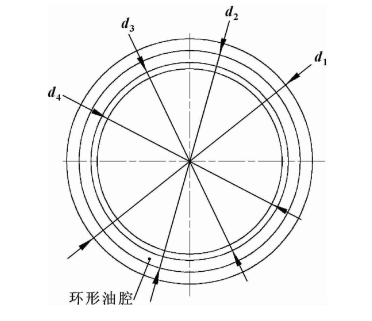

1. 1.png
41.2 KB
2. 111DBW10B1 先导式溢流阀3.SLDPRT
1.98 MB
3. 1CM-14-18WD旋入直通接头(永华)-7.SLDPRT
280 KB
4. 1CM-18-22WD-07.SLDPRT
192 KB
5. 1CM-18-22WD-7.SLDPRT
192 KB
6. 1DM-22-27WD公制螺纹胶垫密封柱端0-7.SLDPRT
219 KB

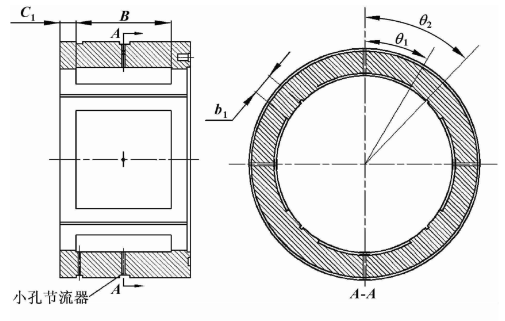

7. 2.png
66.3 KB
8. 2FRM6.SLDPRT
2.54 MB
9. 3.png
26.5 KB
10. 4.png
70 KB
11. 4MN-10WD胶垫内六角堵头.SLDPRT
205 KB
12. 4WE6Y.SLDPRT
1.5 MB

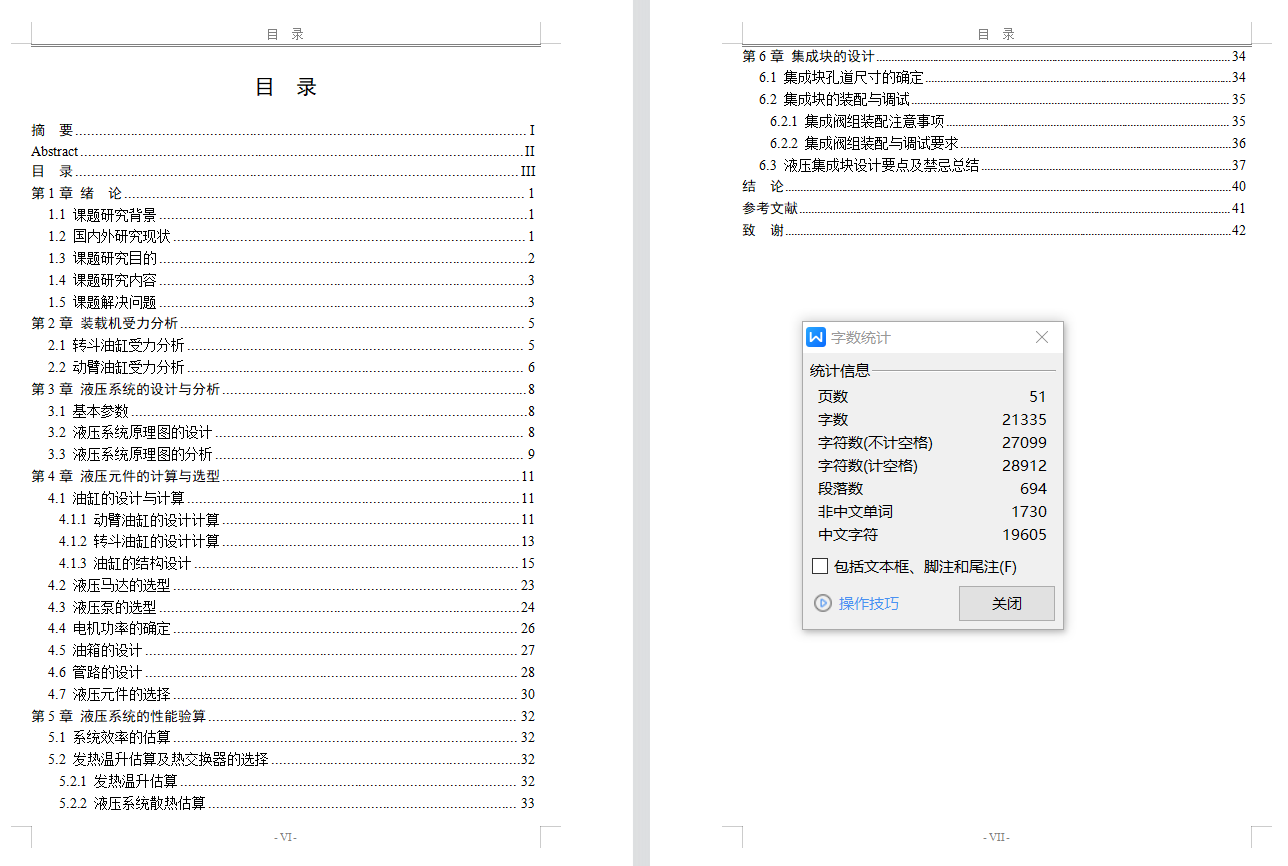

13. 60 t 卧式车铣加工中心液体静压轴承供给液压系统毕业设计（论文）.doc
1.58 MB
14. 60 t 卧式车铣加工中心液体静压轴承供给系统设计开题报告.doc
45.5 KB

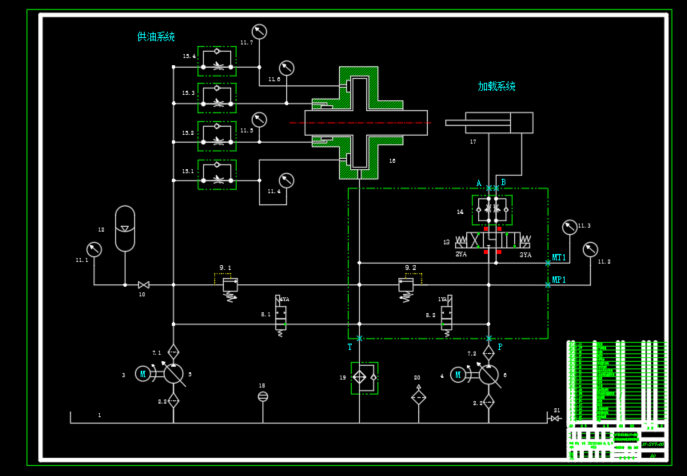

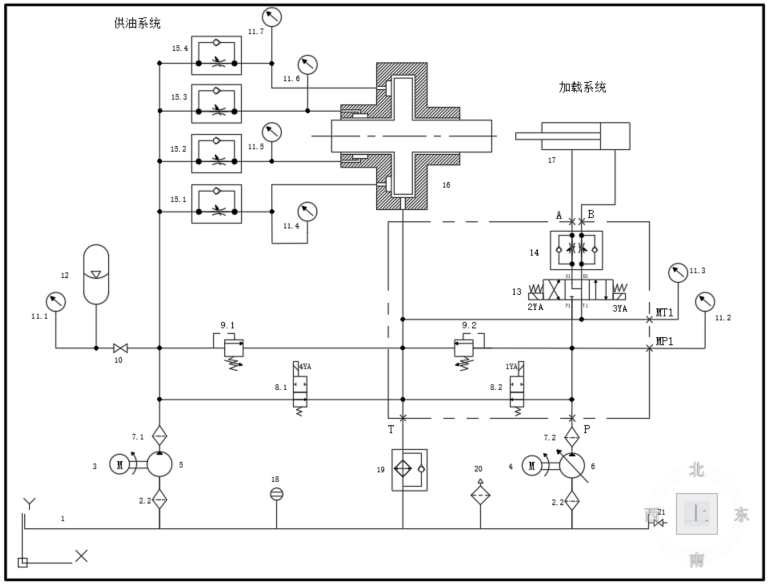

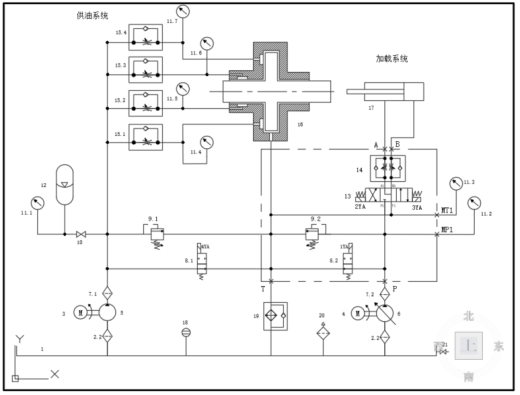

15. 60T卧式车铣加工中心液体静压轴承供给液压系统原理图-A0.bak
166 KB
16. 60T卧式车铣加工中心液体静压轴承供给液压系统原理图-A0.dwg
166 KB
17. A10VS071 变量柱塞泵7.SLDPRT
5.05 MB
18. CC-22三通接头-7.SLDPRT
217 KB
19. GB／T18615-2002焊接接头M18-07.SLDPRT
166 KB
20. GB／T18615-2002焊接接头M18-0777.SLDPRT
168 KB
21. GB／T18615-2002焊接接头M22-07.SLDPRT
163 KB
22. GB／T5780-2000六角头螺栓C级M12×45-7.SLDPRT
143 KB
23. GB／T5780-2000六角头螺栓C级M12×55-7.SLDPRT
141 KB
24. GB／T6187-2000全金属六角法兰面锁紧螺母M12-7.SLDPRT
116 KB
25. GB／T70．1-2000内六角圆柱头螺钉M12×35-J.SLDPRT
114 KB
26. GB／T70．1-2000内六角圆柱头螺钉M12×40-7.SLDPRT
114 KB
27. GB／T70．1-2000内六角圆柱头螺钉M12×45-7.SLDPRT
111 KB
28. GB／T70．1-2000内六角圆柱头螺钉M5×65-7.SLDPRT
97.6 KB
29. GB／T70．1-2000内六角圆柱头螺钉M5×95-7.SLDPRT
97.5 KB
30. GB／T70．1-2000内六角圆柱头螺钉M6×65-1.SLDPRT
101 KB
31. GB／T70．1-2000内六角圆柱头螺钉M6×95-7.SLDPRT
99.3 KB
32. GB／T70．1-2000内六角圆柱头螺钉M8×30-7.SLDPRT
113 KB
33. GB／T70．1-2000内六角圆柱头螺钉M8×50-7.SLDPRT
109 KB
34. GU-H40 精过滤器-7.SLDPRT
132 KB
35. HOB+LA-活塞杆80.SLDPRT
170 KB
36. HOB+LA80.SLDASM
231 KB
37. HOB+LA80.SLDPRT
457 KB
38. JB-ZQ-4450 油塞-M42-07.SLDPRT
145 KB

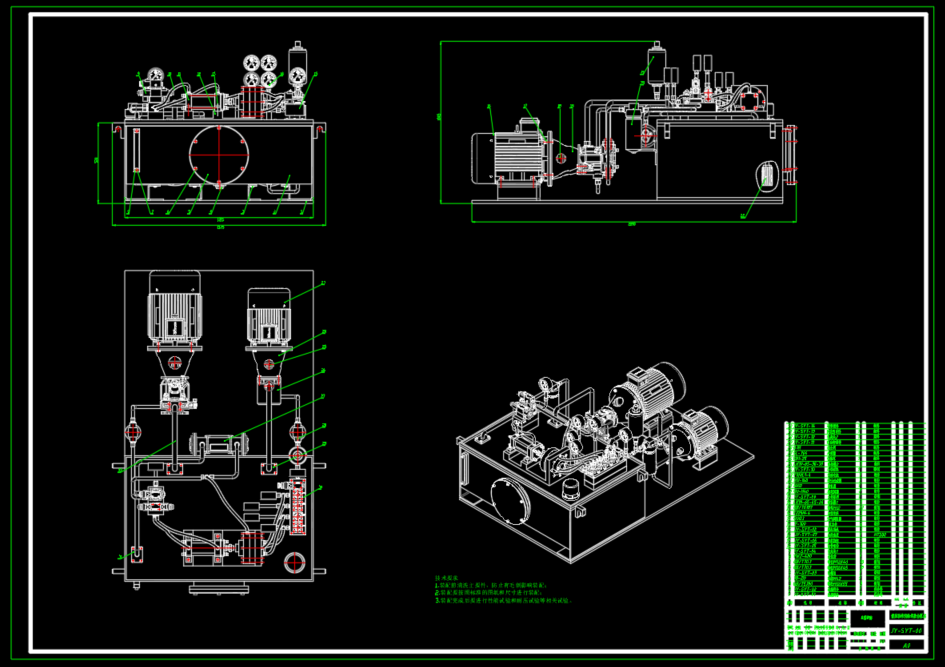

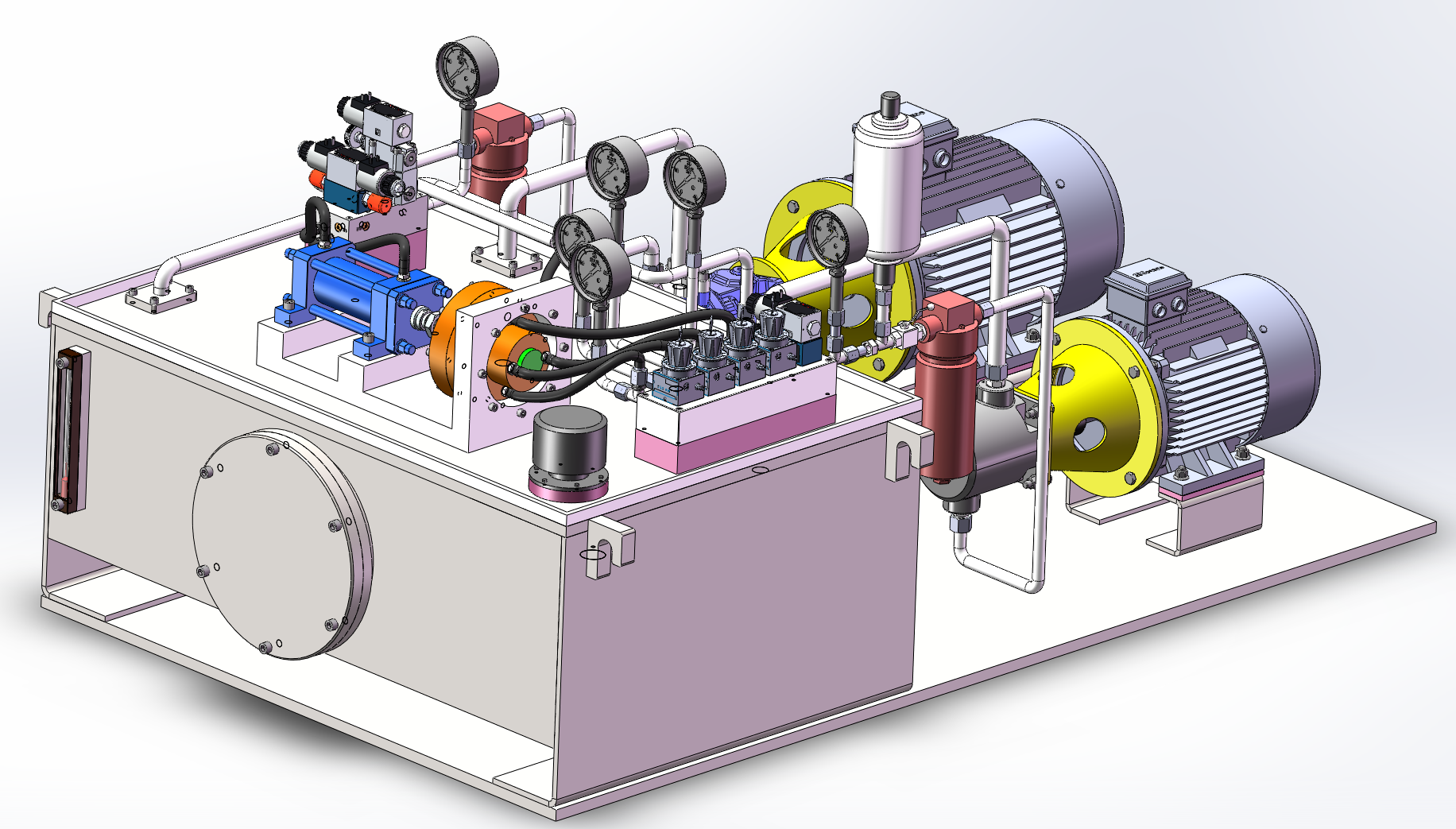

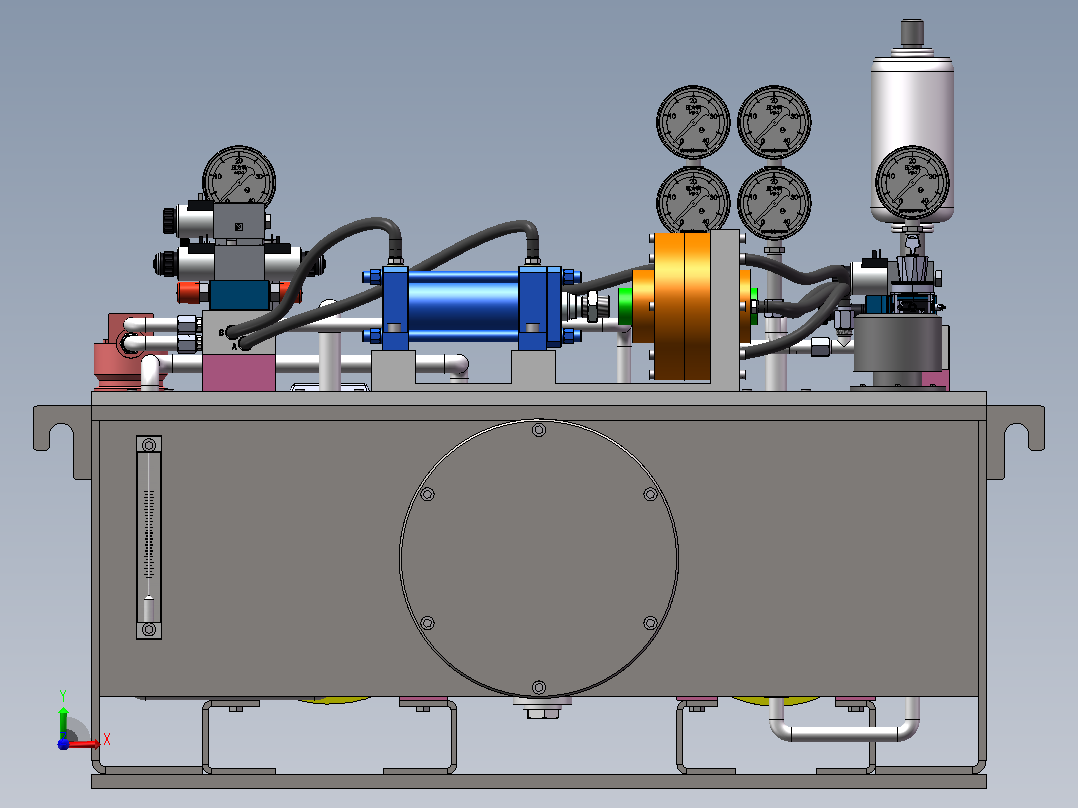

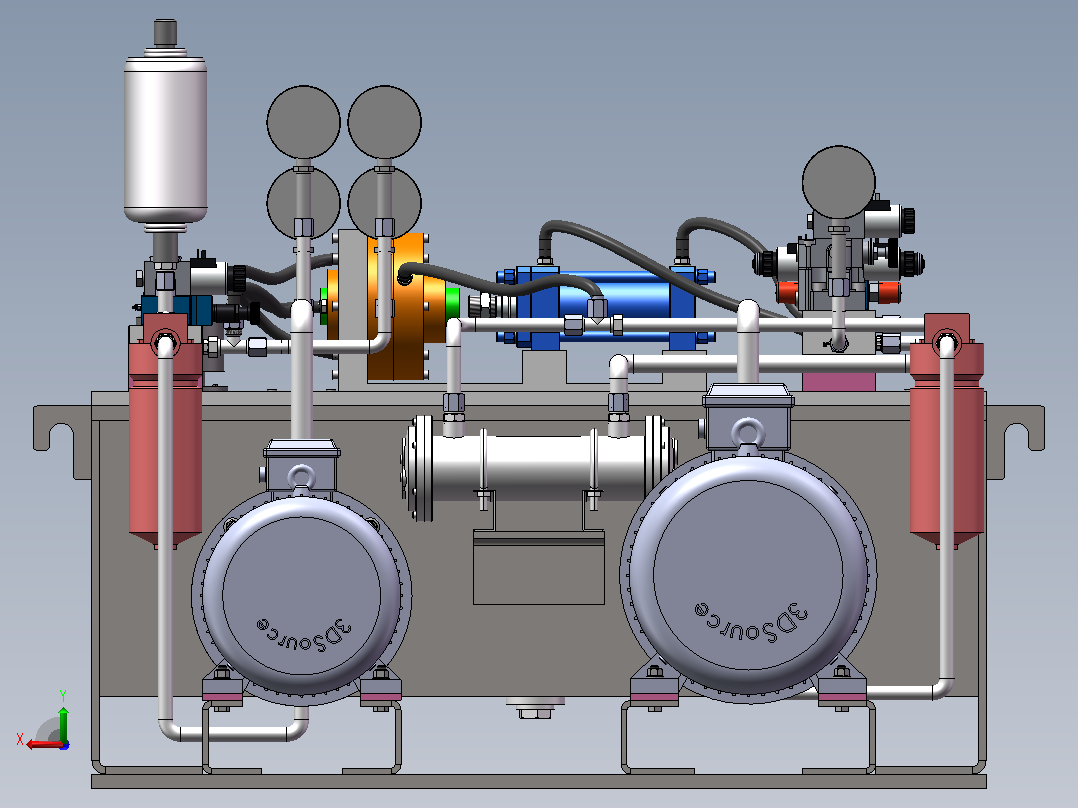

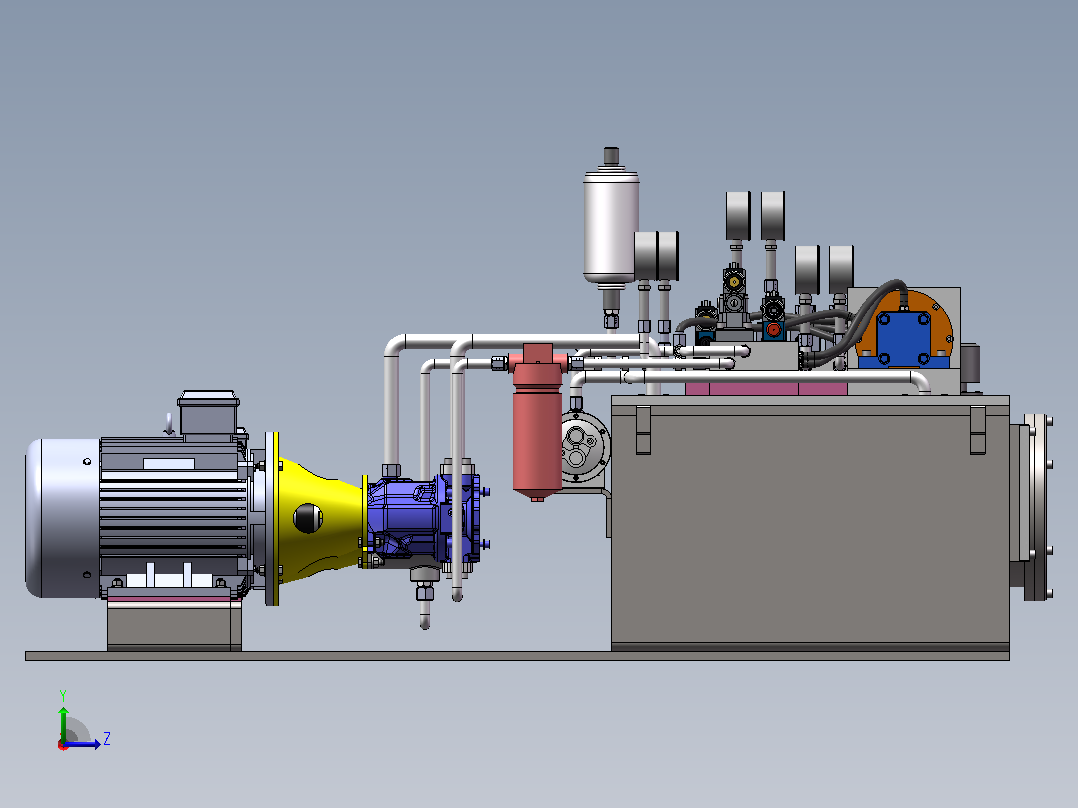

39. JY-SYT-00 60T卧式车铣加工中心液体静压轴承供给液压实验台-A0.DWG
3.34 MB
40. JY-SYT-00 60T卧式车铣加工中心液体静压轴承供给液压实验台.DWG
3.31 MB
41. JY-SYT-00 60T卧式车铣加工中心液体静压轴承供给液压实验台.SLDASM
13.6 MB
42. JY-SYT-00 60T卧式车铣加工中心液体静压轴承供给液压实验台.SLDDRW
1.93 MB

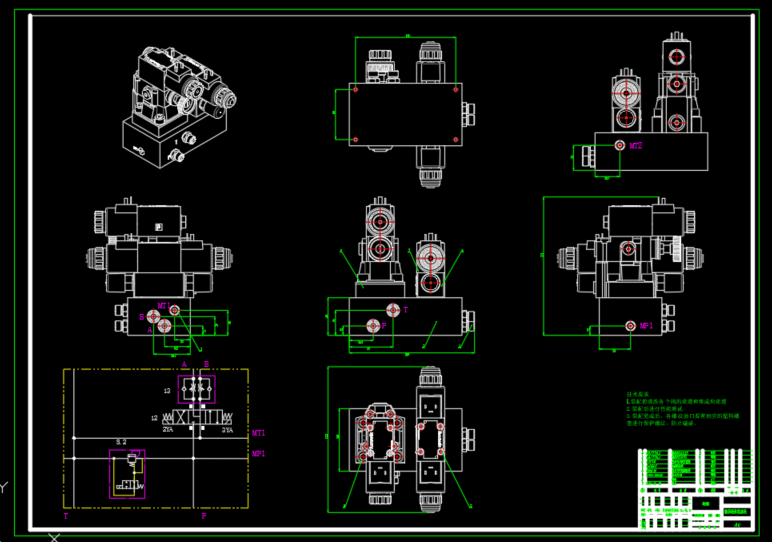

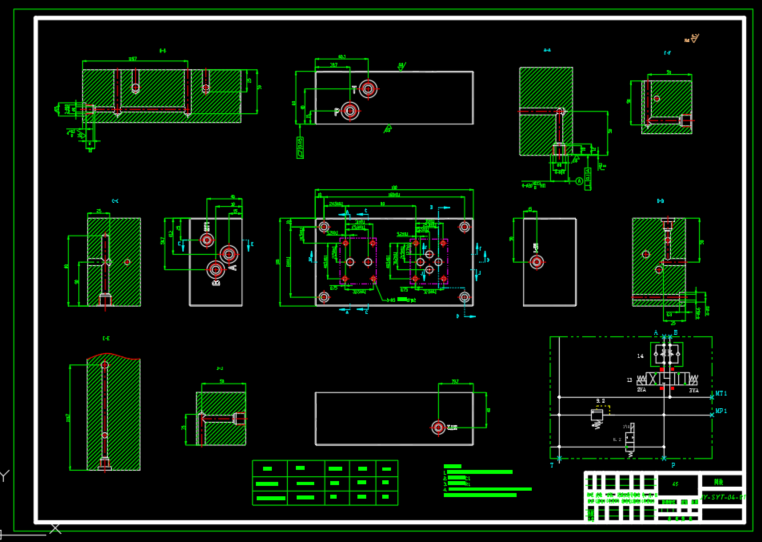

43. JY-SYT-04-01 阀块.DWG
153 KB
44. JY-SYT-04-01 阀块.bak
153 KB
45. LC-HZ-01 阀块.SLDDRW
597 KB
46. LC-HZ-01 阀块.SLDPRT
656 KB
47. LK10系列LK10-65-38-30-7.SLDPRT
480 KB
48. LK10系列LK10-65-45-24-77.SLDPRT
475 KB
49. M-2SED6-PK.SLDPRT
1.11 MB
50. QJH型高压球芯截止阀-M18-7.SLDPRT
221 KB
51. QUQ 型液压空气滤清器 QUQ3-7.SLDPRT
1.22 MB
52. SL-304旋流式油冷却器-7.SLDPRT
919 KB
53. Y-100压力表-7.SLDPRT
1.28 MB
54. Y100L1-4-7.SLDPRT
1.01 MB
55. Y225M-4-7.SLDPRT
1.02 MB
56. YB1-25.SLDPRT
769 KB
57. Z2FS6 双向节流阀.SLDPRT
1.04 MB
58. ZDB6 叠加式溢流阀.SLDPRT
1.56 MB
59. 公制螺纹胶垫密封柱端7.SLDPRT
219 KB
60. 冷却器支座7.SLDPRT
112 KB
61. 出油管法兰板7.SLDPRT
131 KB
62. 加载底座-7.SLDPRT
132 KB
63. 吊 耳7.SLDPRT
73.9 KB
64. 吸油密封组件-07.SLDPRT
103 KB
65. 吸油管法兰板-7.SLDPRT
129 KB
66. 吸油过滤器XU-160-07.SLDPRT
237 KB
67. 回油密封组件-07.SLDPRT
104 KB
68. 回油过滤器凸台7.SLDPRT
80.5 KB
69. 国标囊式蓄能器(螺纹连接) NXQ-A-1-L-Φ114-7.SLDPRT
153 KB
70. 屏幕截图 2023-08-06 230338.png
85.4 KB
71. 屏幕截图 2023-08-06 230420.png
219 KB
72. 屏幕截图 2023-08-06 230442.png
160 KB
73. 屏幕截图 2023-08-06 230506.png
128 KB
74. 屏幕截图 2023-08-06 230526.png
77.1 KB
75. 屏幕截图 2023-08-06 230552.png
39 KB
76. 屏幕截图 2023-08-06 230603.png
56 KB
77. 屏幕截图 2023-08-06 230653.png
218 KB
78. 屏幕截图 2023-08-06 230842.png
91.7 KB
79. 屏幕截图 2023-08-06 231017.png
822 KB

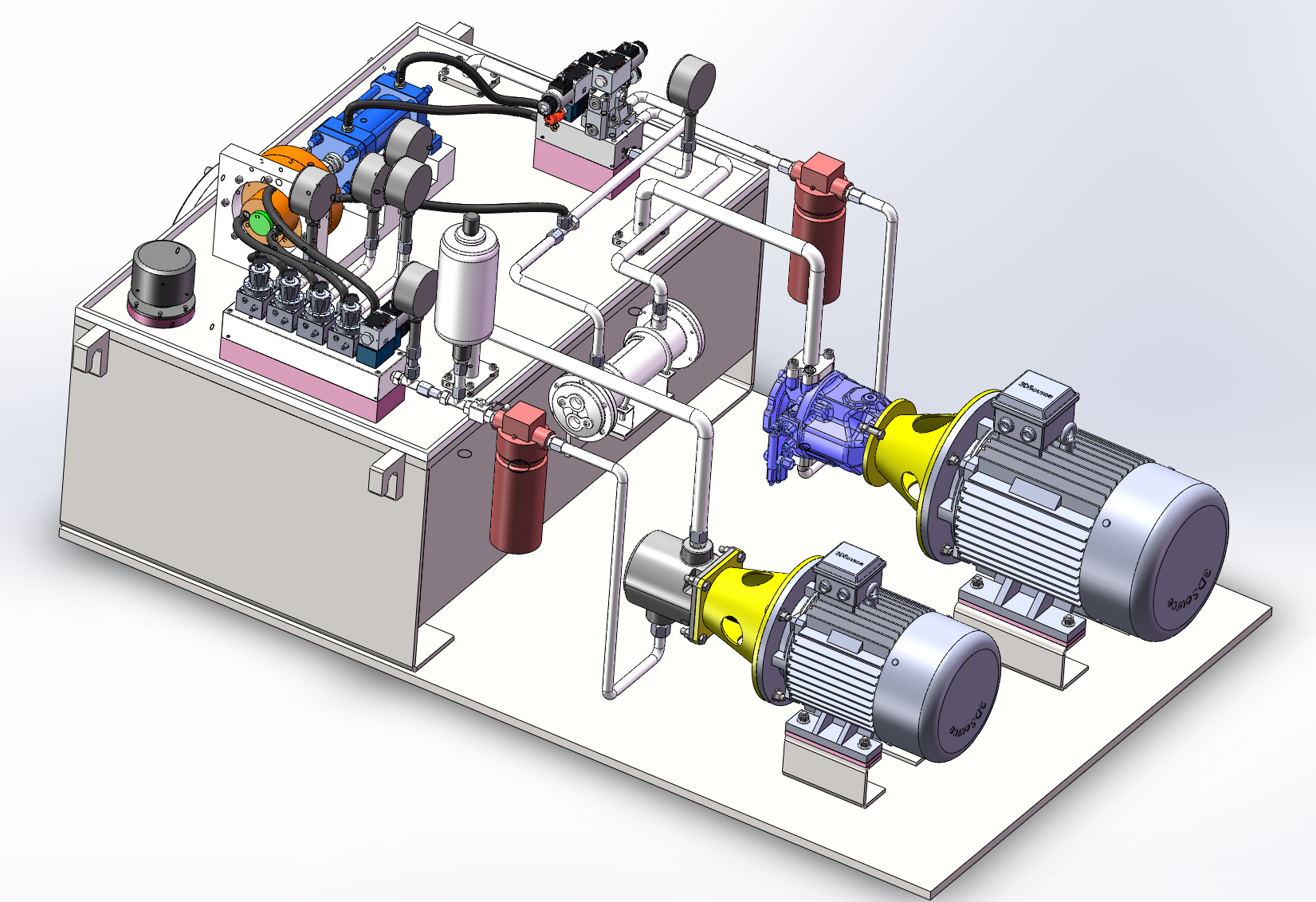

80. 屏幕截图 2023-08-06 231043.png
867 KB
81. 底座7.SLDPRT
61.6 KB
82. 放油孔焊接板7.SLDPRT
98.7 KB
83. 油管10-7.SLDPRT
107 KB
84. 油管11-7.SLDPRT
96.7 KB
85. 油管12-7.SLDPRT
120 KB
86. 油管13-7.SLDPRT
121 KB
87. 油管5-7.SLDPRT
106 KB
88. 油箱前侧板7.SLDPRT
75.6 KB
89. 油箱加强板7.SLDPRT
63.6 KB
90. 油箱右侧板7.SLDPRT
99.7 KB
91. 油箱后侧板7.SLDPRT
66.3 KB
92. 油箱左侧板7.SLDPRT
98.8 KB
93. 油箱底板7.SLDPRT
68.5 KB
94. 油箱清洗孔法兰管7.SLDPRT
124 KB
95. 油箱焊合7.SLDASM
240 KB
96. 油箱焊合7.SLDDRW
299 KB
97. 油箱盖7.SLDPRT
124 KB
98. 油箱隔板7.SLDPRT
66.1 KB
99. 油箱顶板7.SLDPRT
160 KB
100. 液位计-7.SLDPRT
375 KB
101. 温度计安装座7.SLDPRT
66.2 KB
102. 电机减震垫1-7.SLDPRT
82 KB
103. 电机减震垫2-7.SLDPRT
80.3 KB
104. 电机支座1-7.SLDPRT
126 KB
105. 电机支座2-7.SLDPRT
131 KB
106. 电机支座7.SLDPRT
128 KB
107. 空气滤清器底座7.SLDPRT
103 KB
108. 管1-7.SLDPRT
81.9 KB
109. 管14-7.SLDPRT
103 KB
110. 管2-7.SLDPRT
91.2 KB
111. 管3-7.SLDPRT
108 KB
112. 管4-7.SLDPRT
76.4 KB
113. 管6-7.SLDPRT
86.7 KB
114. 管7-7.SLDPRT
87 KB
115. 管8-7.SLDPRT
92.5 KB
116. 管9-7.SLDPRT
81.1 KB
117. 管管1-7.SLDPRT
42.4 KB
118. 裙边7.SLDPRT
69.9 KB
119. 软管1.SLDPRT
248 KB
120. 软管2.SLDPRT
209 KB
121. 软管3.SLDPRT
224 KB
122. 软管4.SLDPRT
240 KB
123. 软管5.SLDPRT
217 KB
124. 软管6.SLDPRT
225 KB
125. 软管7.SLDPRT
207 KB
126. 轴.SLDPRT
85.4 KB
127. 钟罩17.SLDPRT
248 KB
128. 钟罩27.SLDPRT
241 KB
129. 阀块2-7.SLDPRT
127 KB
130. 阀块垫板2-7.SLDPRT
88.3 KB
131. 阀块垫板7.SLDPRT
89.2 KB
132. 集成块1.SLDASM
2.45 MB
133. 集成块1.SLDDRW
564 KB
134. 集成块2-7.SLDASM
2.6 MB
135. 静压轴承前盖.SLDPRT
148 KB
136. 静压轴承后盖.SLDPRT
255 KB

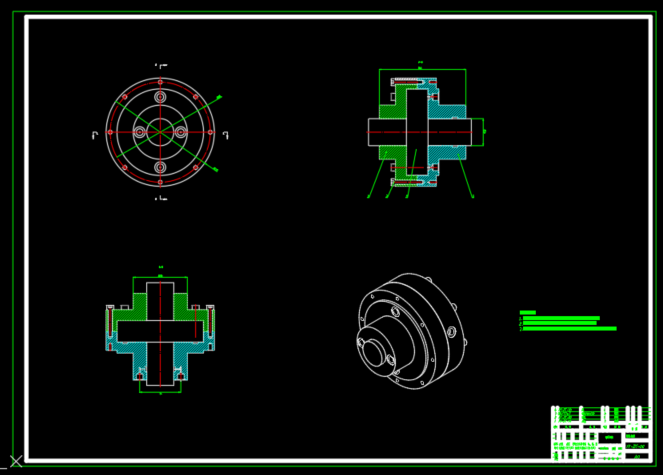

137. 静压轴承装配体-A0.DWG
78.8 KB
138. 静压轴承装配体.SLDASM
215 KB
139. 静压轴承装配体.SLDDRW
284 KB
140. 静压轴承集成块1.DWG
616 KB
