回油管夹片冲压模具设计及成形工艺-倒装冲孔落料复合模、弯曲模含20张CAD图AutoCAD图档
图档名称为：回油管夹片冲压模具设计及成形工艺-倒装冲孔落料复合模、弯曲模含20张CAD图，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10401084
模型大小：4.46M
软件版本： AutoCAD 2007
模型格式：dwg,pdf
是否可编辑：可修改，包括参数
上传时间：2026-03-30
图纸介绍：
下载模型
文件列表

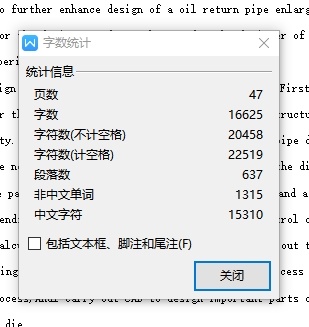

1. 1字数.JPG
59.6 KB

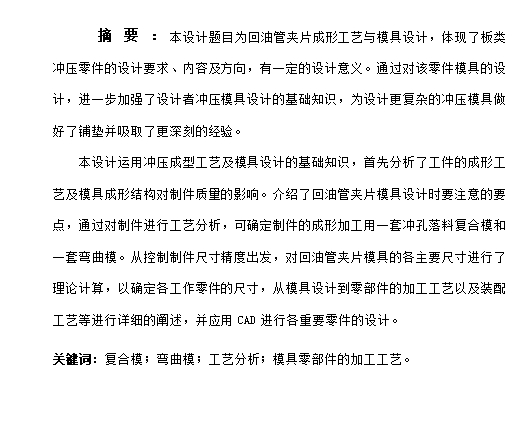

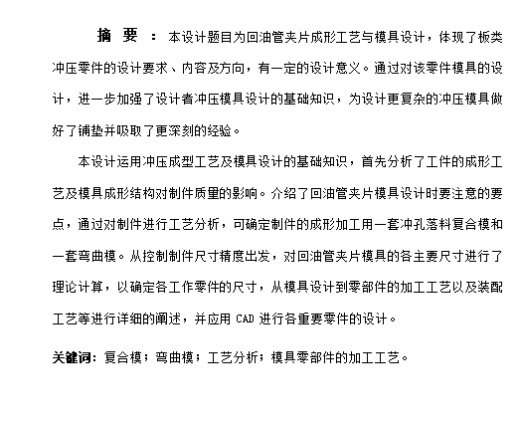

2. 2摘要.JPG
130 KB

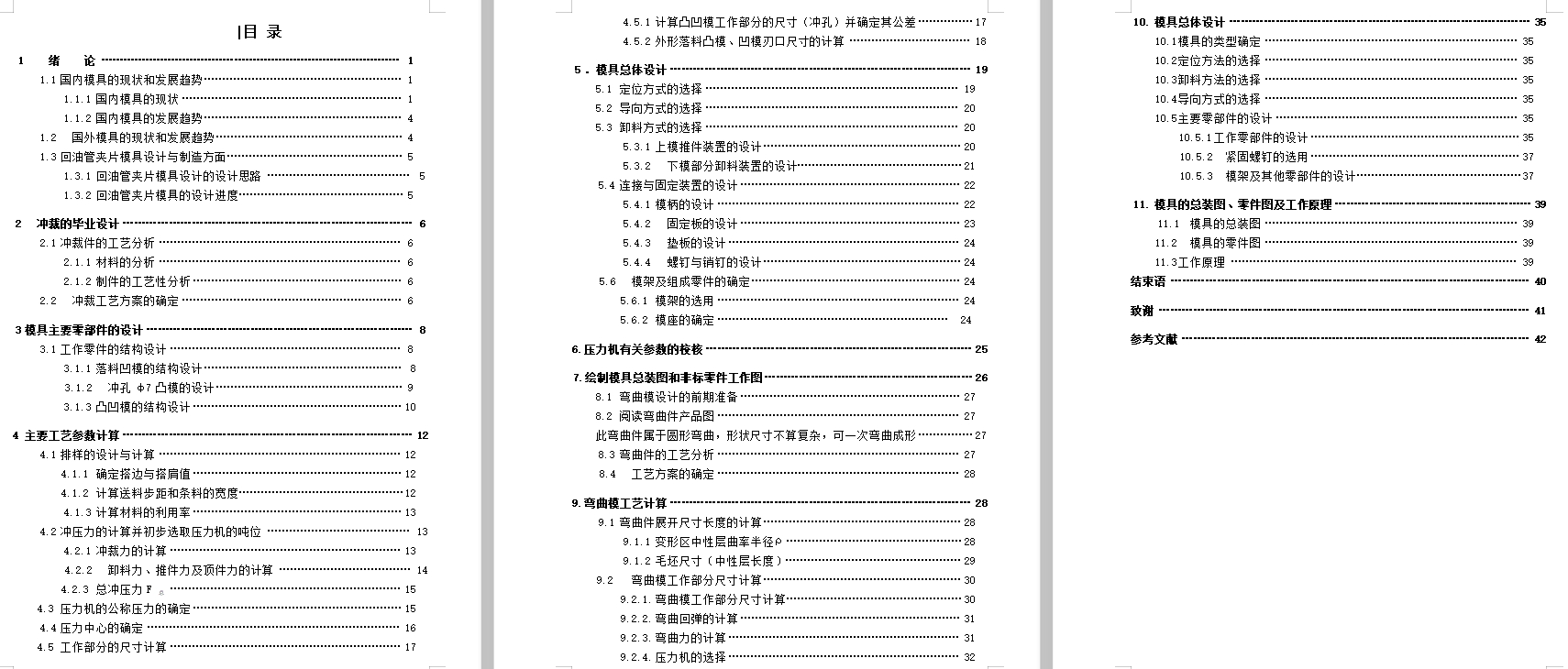

3. 3目录.JPG
567 KB

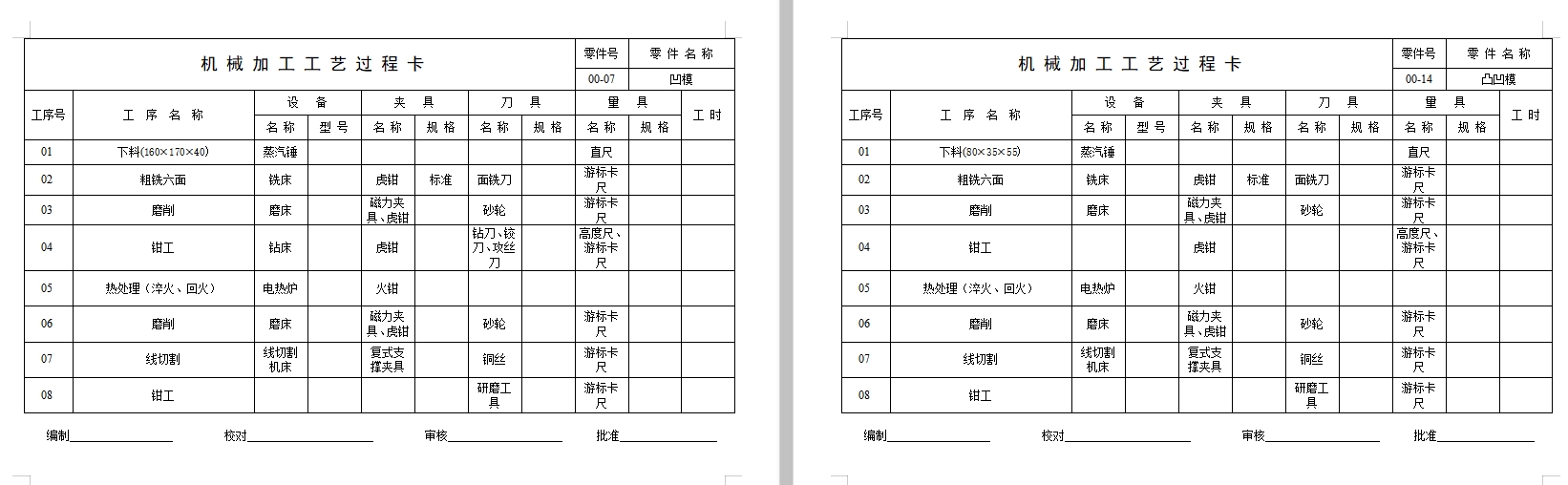

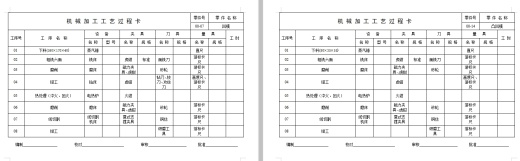

4. 4过程卡.JPG
286 KB

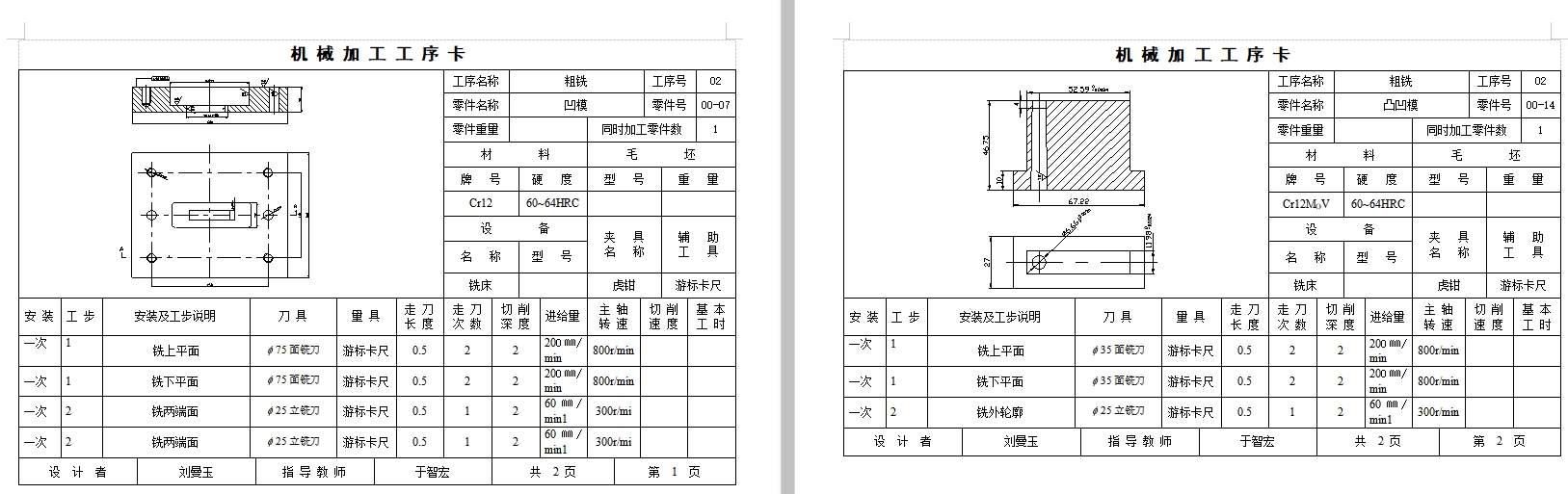

5. 5工艺卡.JPG
364 KB

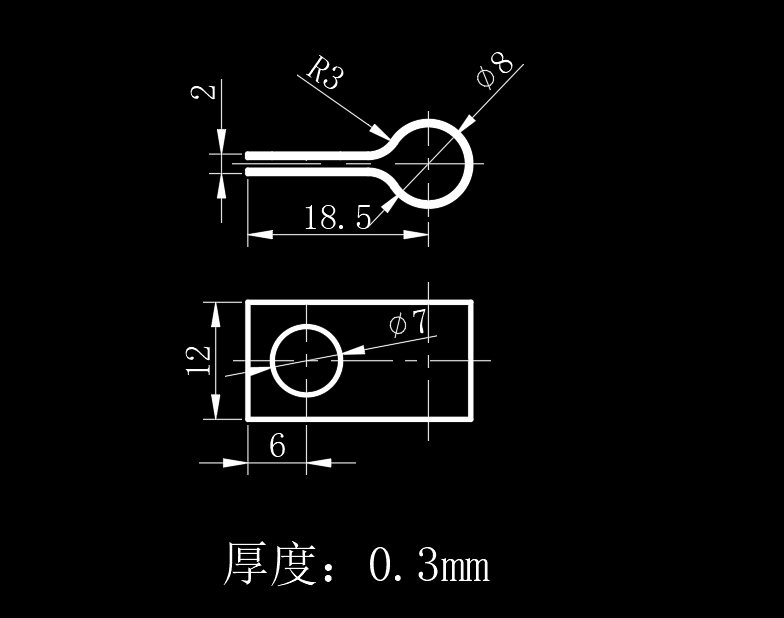

6. 6工件图.JPG
58.8 KB
7. A倒装冲孔落料复合模装配图.dwg
143 KB

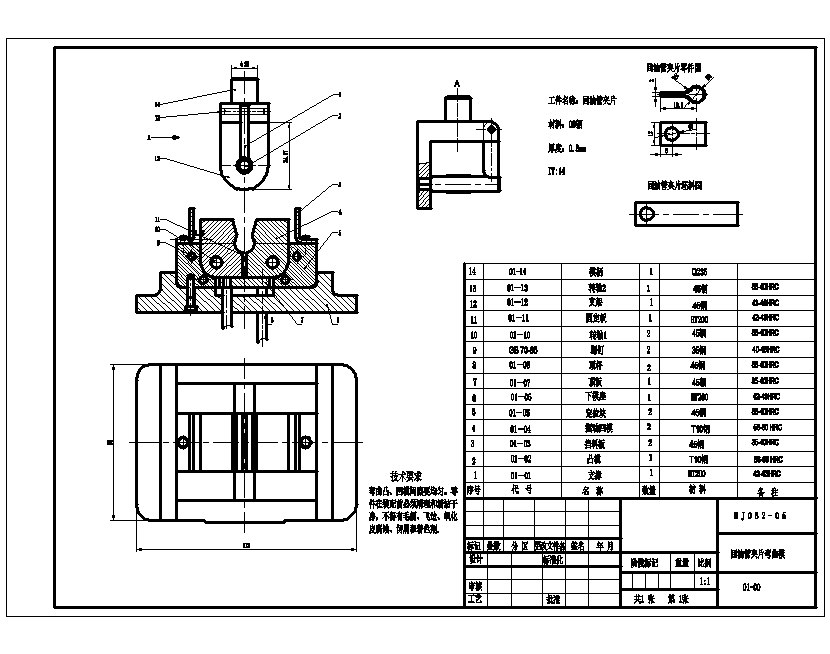

8. A回油管夹片弯曲模.dwg
117 KB
9. A回油管夹片弯曲模.gif
20.1 KB

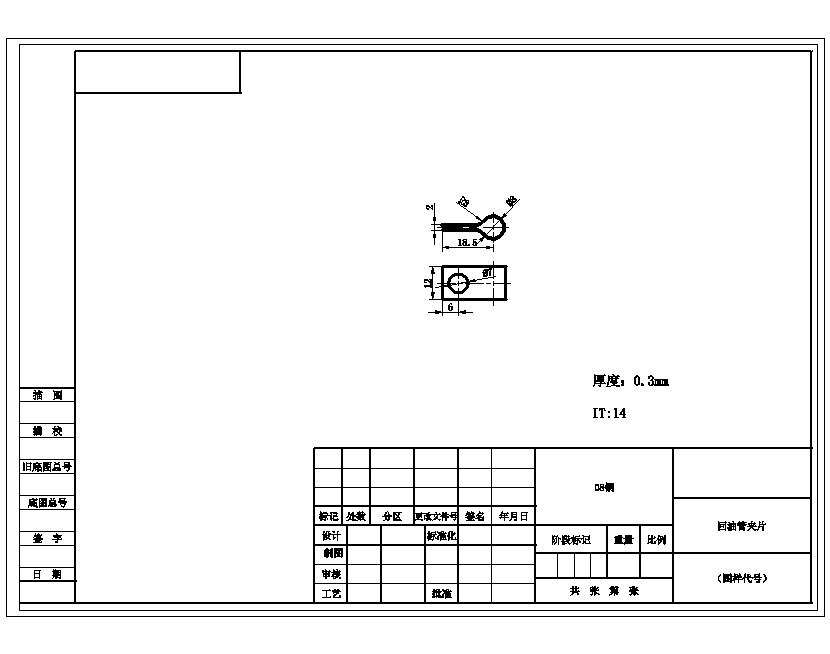

10. A零件图.dwg
50.9 KB
11. A零件图.gif
9.51 KB
12. X50简介-回油管夹片冲压模具设计及成形工艺-倒装冲孔落料复合模、弯曲模含20张CAD图.pdf
1.59 MB

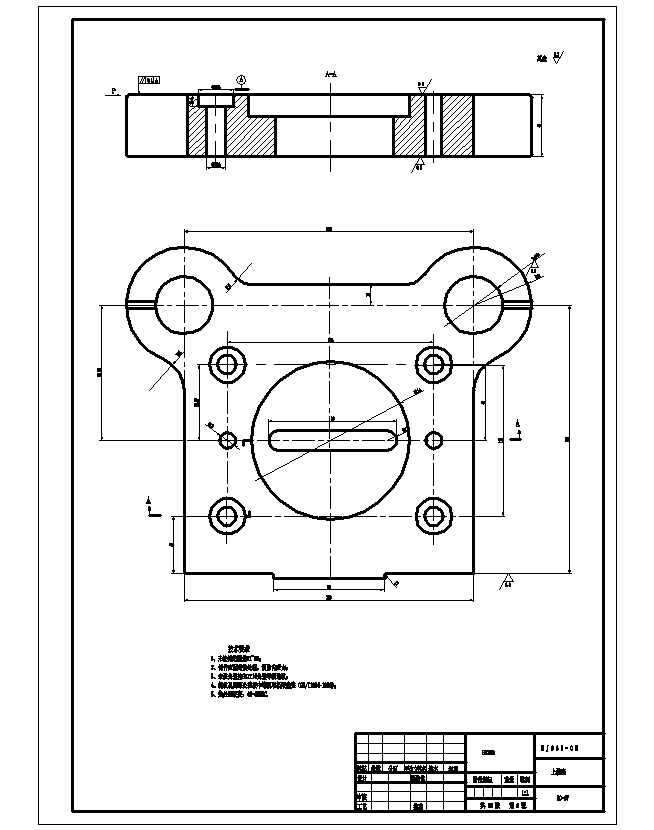

13. 上模座.dwg
101 KB
14. 上模座.gif
16 KB

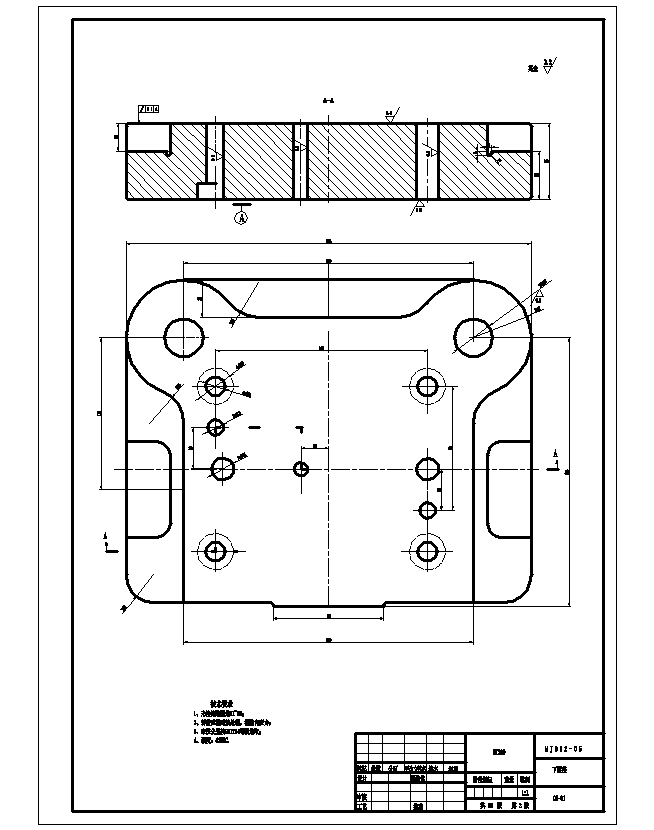

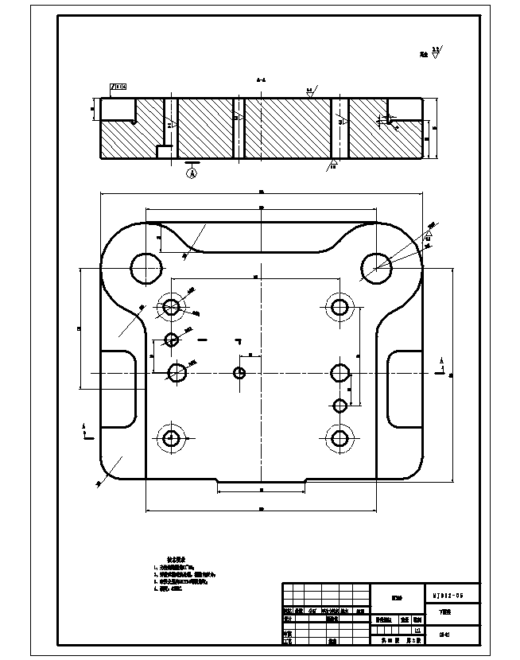

15. 下模座.dwg
103 KB
16. 下模座.gif
17.2 KB
17. 中英文摘要.doc
31.5 KB

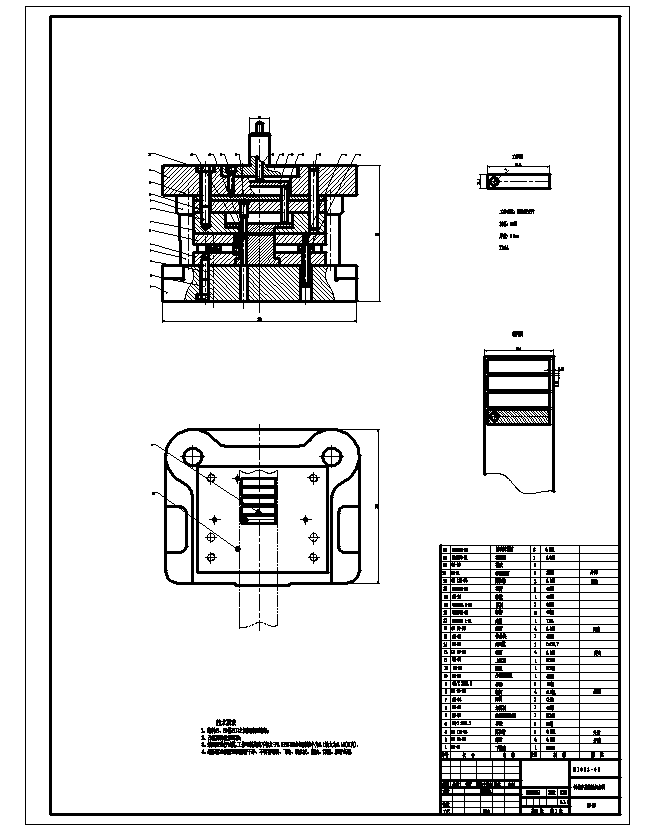

18. 倒装冲孔落料复合模装配图.gif
18 KB

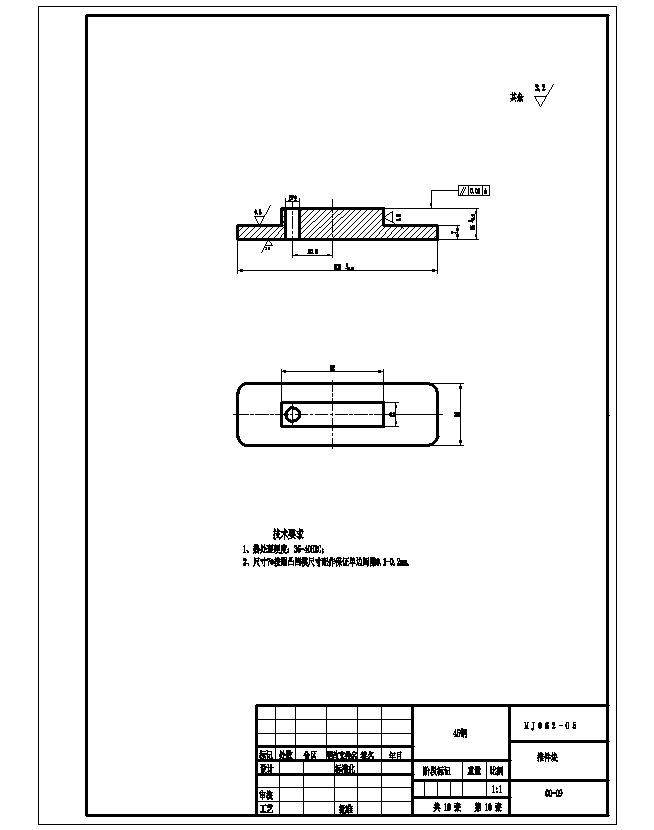

19. 冲孔凸模.dwg
96 KB
20. 冲孔凸模.gif
11 KB

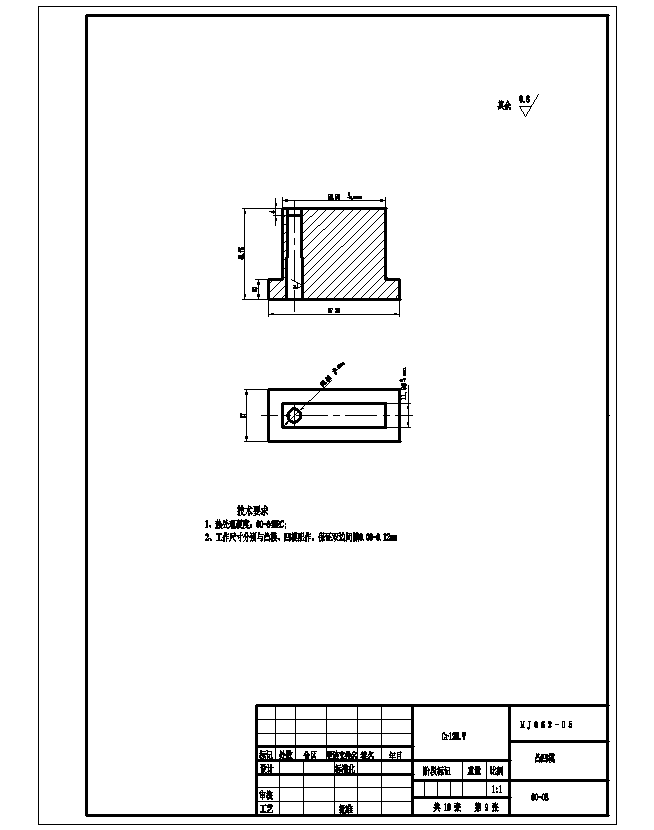

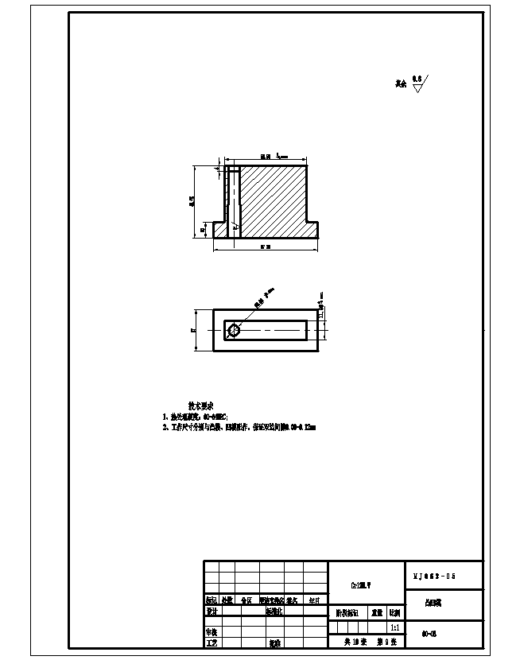

21. 凸凹模.dwg
95.8 KB
22. 凸凹模.gif
11.3 KB

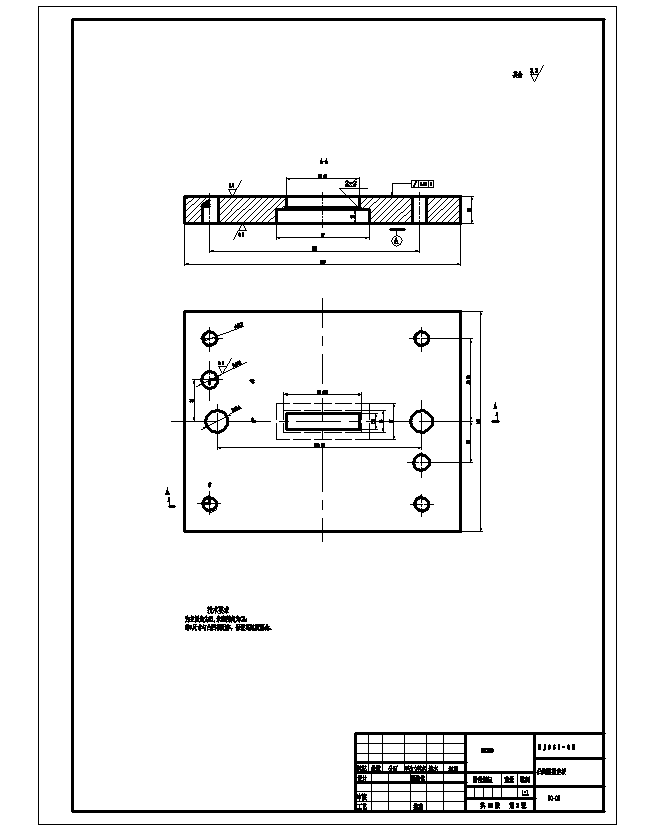

23. 凸凹模固定板.dwg
101 KB
24. 凸凹模固定板.gif
12.4 KB

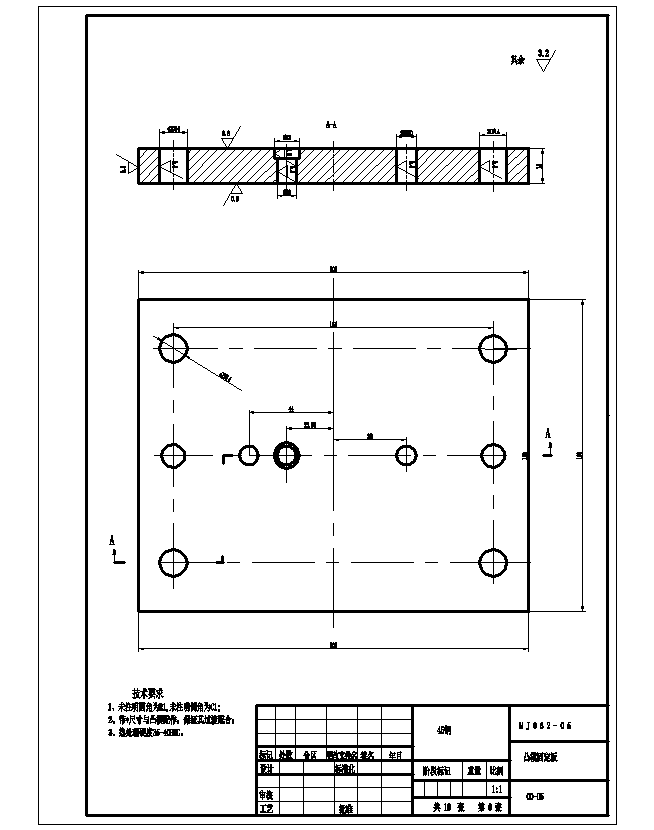

25. 凸模固定板.dwg
98.5 KB
26. 凸模固定板.gif
15 KB

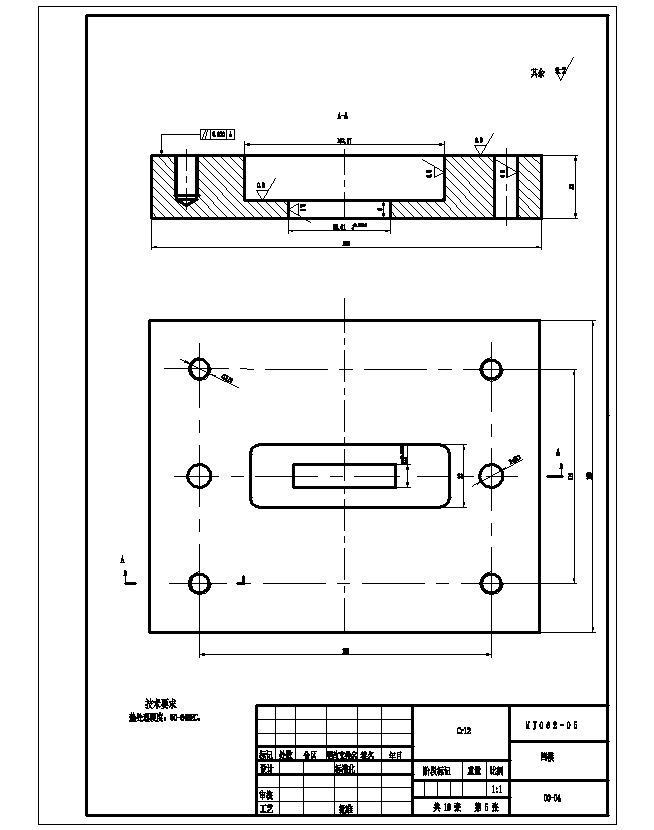

27. 凹模.dwg
97.8 KB
28. 凹模.gif
14.9 KB

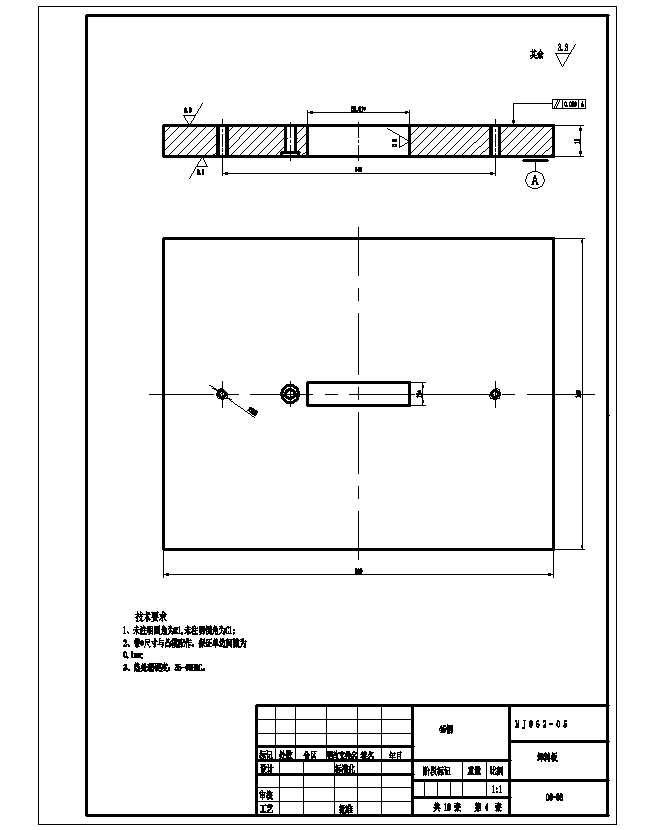

29. 卸料板.dwg
96.3 KB
30. 卸料板.gif
13.3 KB

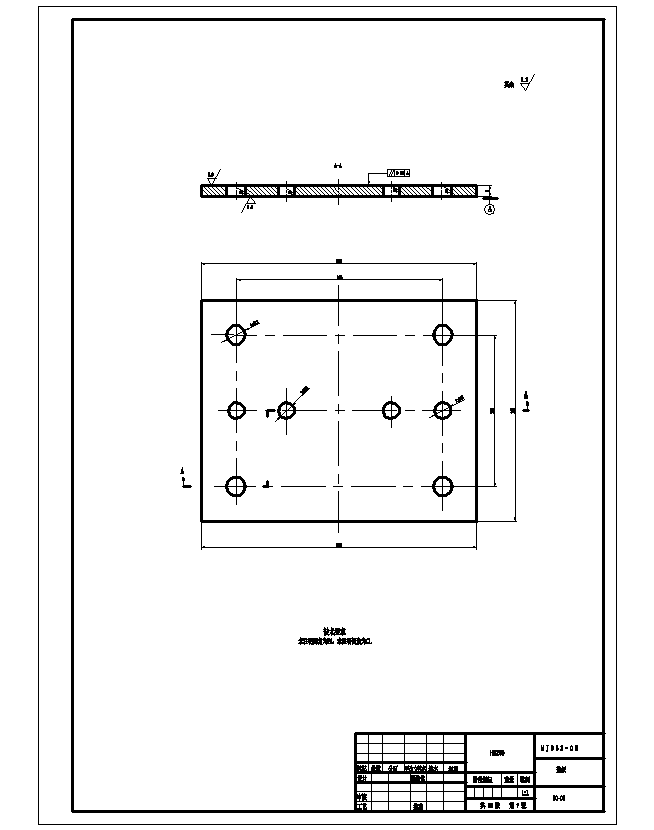

31. 垫板.dwg
96.8 KB
32. 垫板.gif
11.7 KB

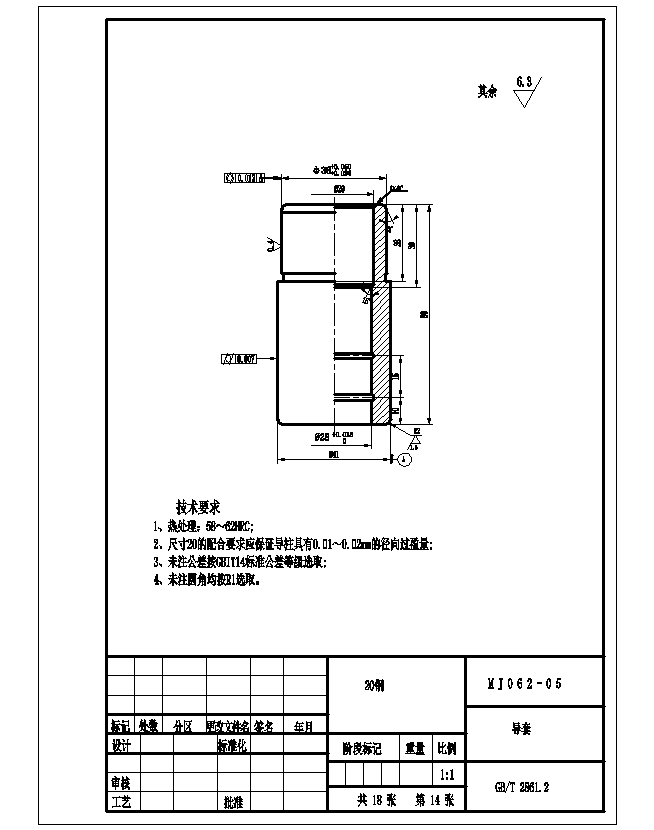

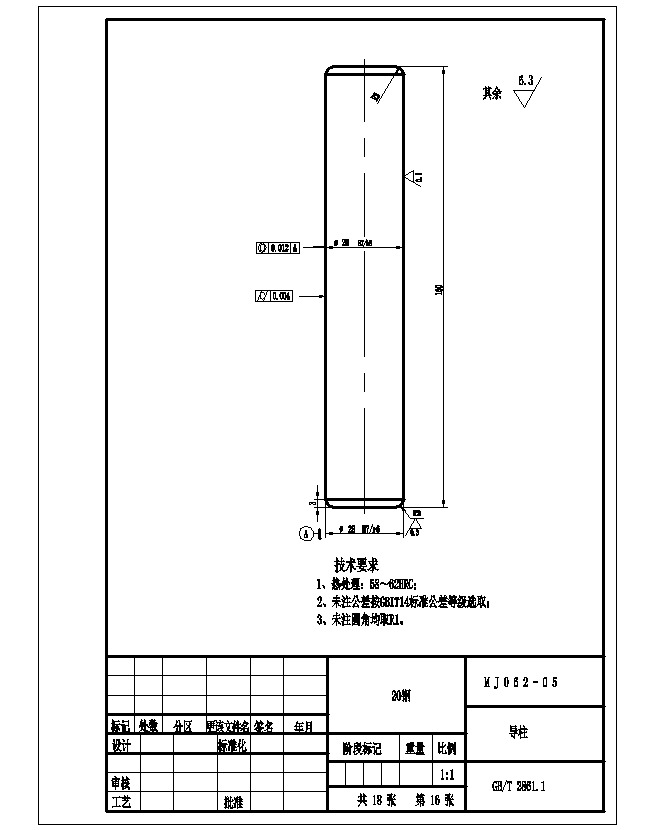

33. 导套.dwg
96 KB
34. 导套.gif
14.4 KB
35. 导柱.dwg
93.5 KB
36. 导柱.gif
13.8 KB
37. 工件图.JPG
58.8 KB
38. 工艺过程卡.doc
40.5 KB

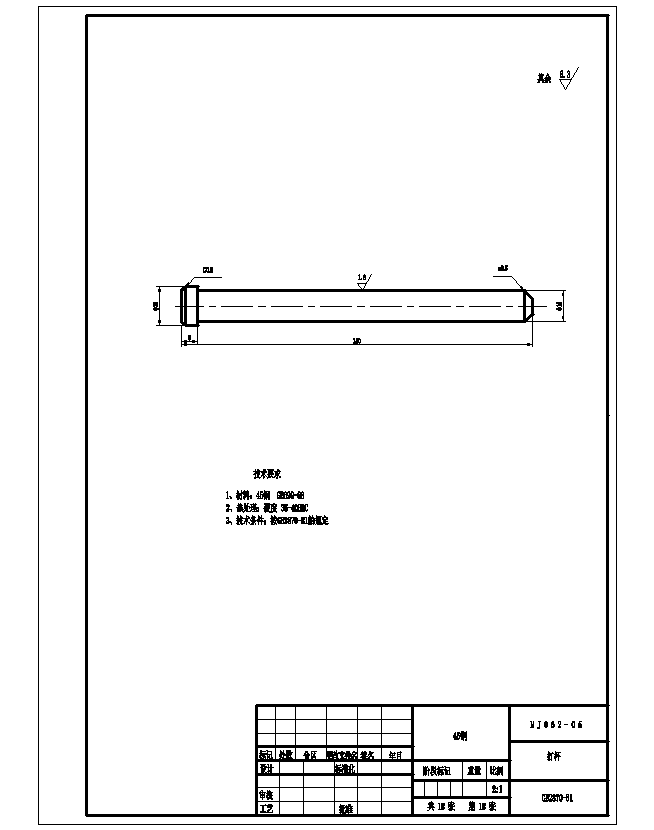

39. 打杆.dwg
94 KB
40. 打杆.gif
9.15 KB
41. 推件块.dwg
96.3 KB
42. 推件块.gif
11 KB

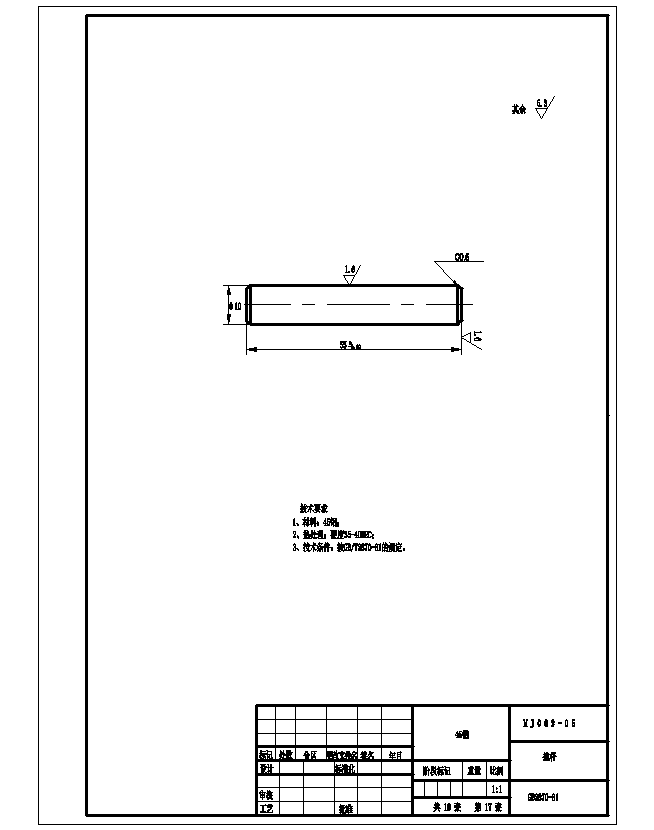

43. 推杆.dwg
93.5 KB
44. 推杆.gif
9.38 KB

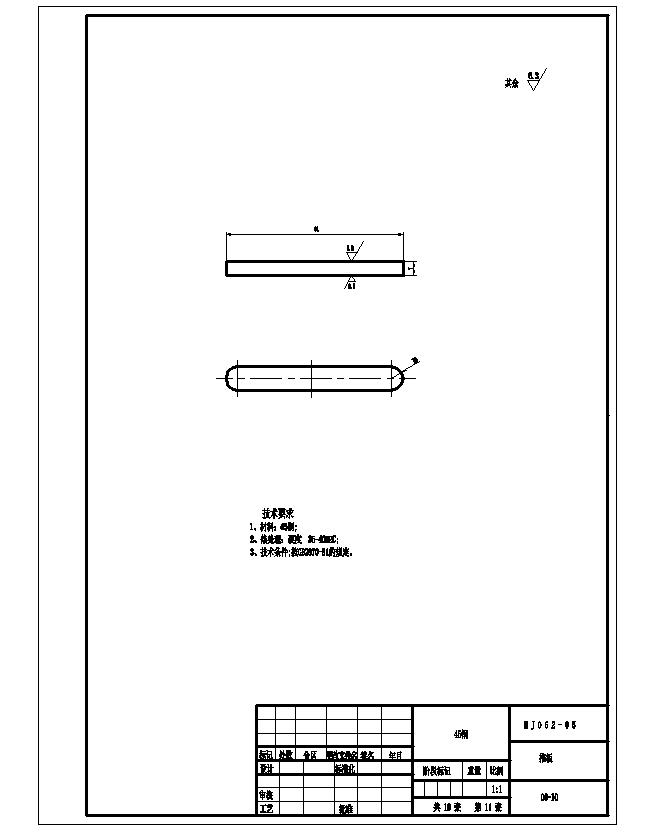

45. 推板.dwg
93.3 KB
46. 推板.gif
9.03 KB
47. 机械加工工序卡.doc
82 KB

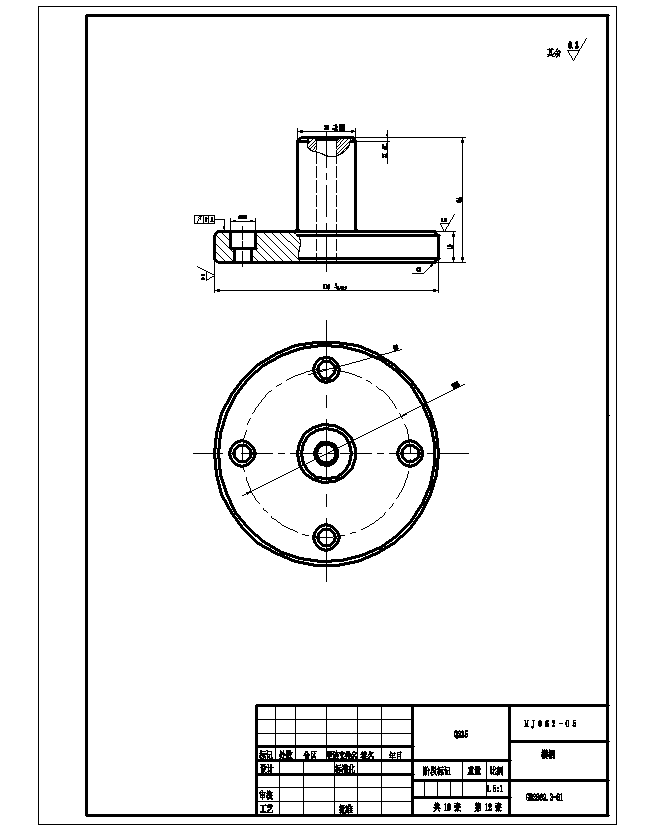

48. 模柄.dwg
98.8 KB
49. 模柄.gif
13.5 KB
50. 正文.doc
688 KB

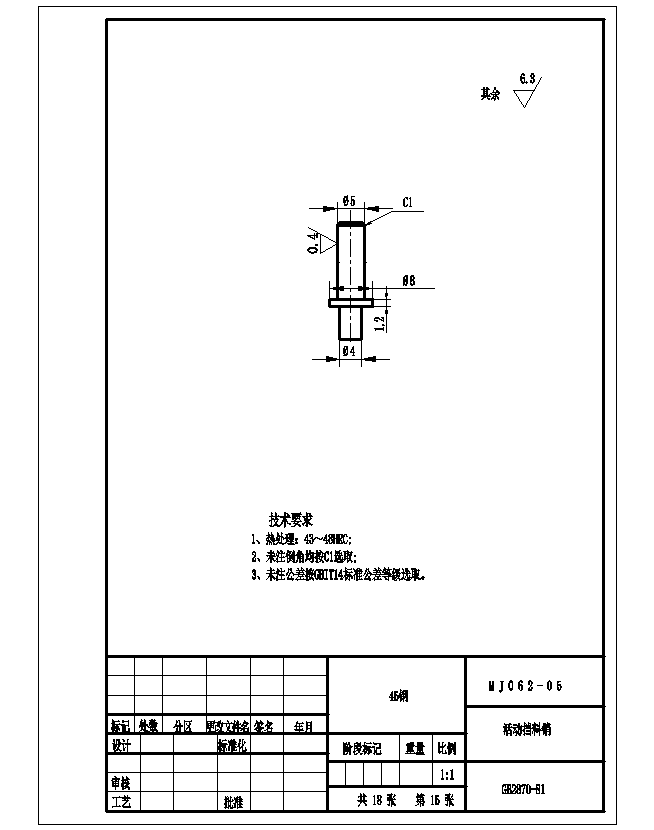

51. 活动挡料销.dwg
92.5 KB
52. 活动挡料销.gif
11.9 KB
53. 说明书-回油管夹片冲压模具设计及成形工艺-弯曲模.doc
571 KB
