设备部件 / 模具类 / 防转垫的冲压模具设计与成型工艺-落料冲孔复合模含9张CAD图

防转垫的冲压模具设计与成型工艺-落料冲孔复合模含9张CAD图AutoCAD图档

图档名称为：防转垫的冲压模具设计与成型工艺-落料冲孔复合模含9张CAD图，属于设备部件，模具类分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10394335

模型大小：3.1M

软件版本： AutoCAD 2007

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2026-03-23

图纸介绍：

下载模型

花间对酌

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1字数.JPG

85.1 KB

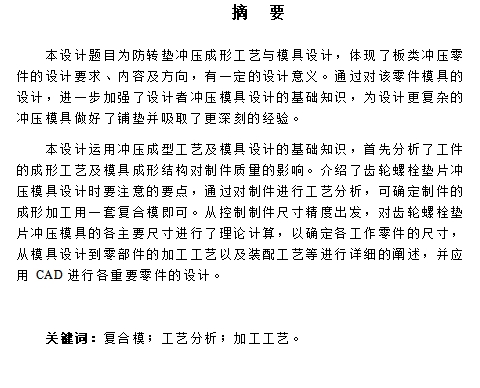

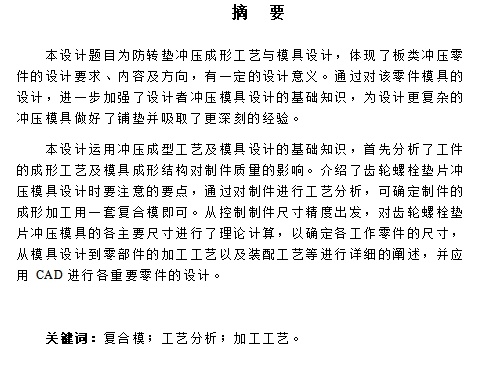

2. 2摘要.JPG

134 KB

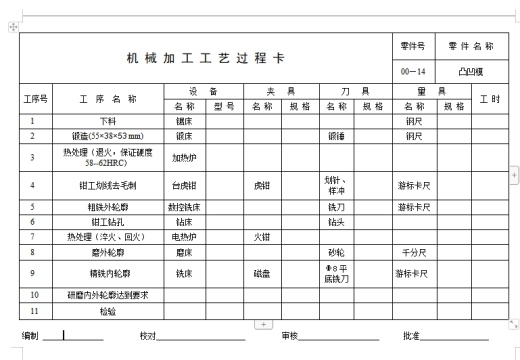

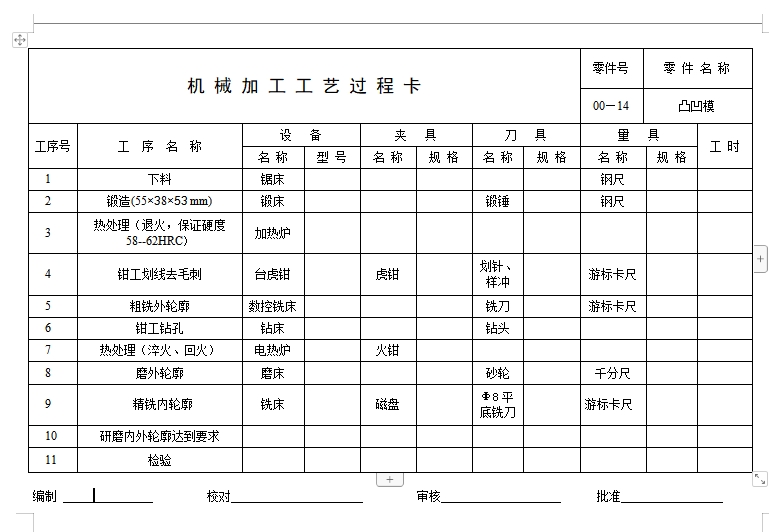

3. 3凸凹模过程卡.JPG

156 KB

4. 4设计所包含文件.jpg

51.7 KB

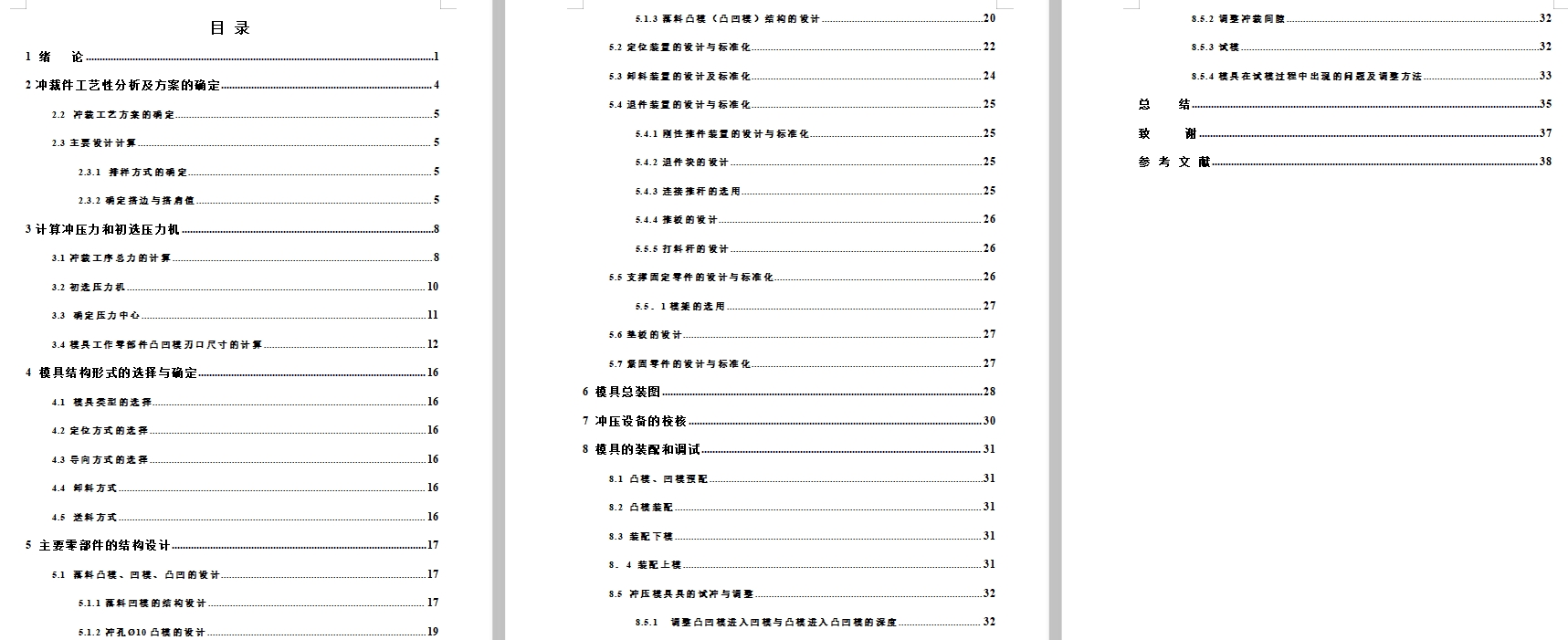

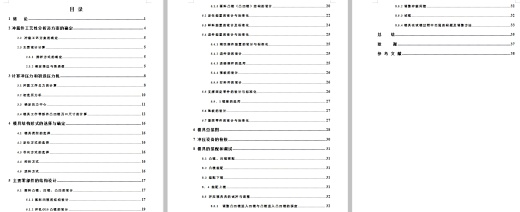

5. 5目录.JPG

452 KB

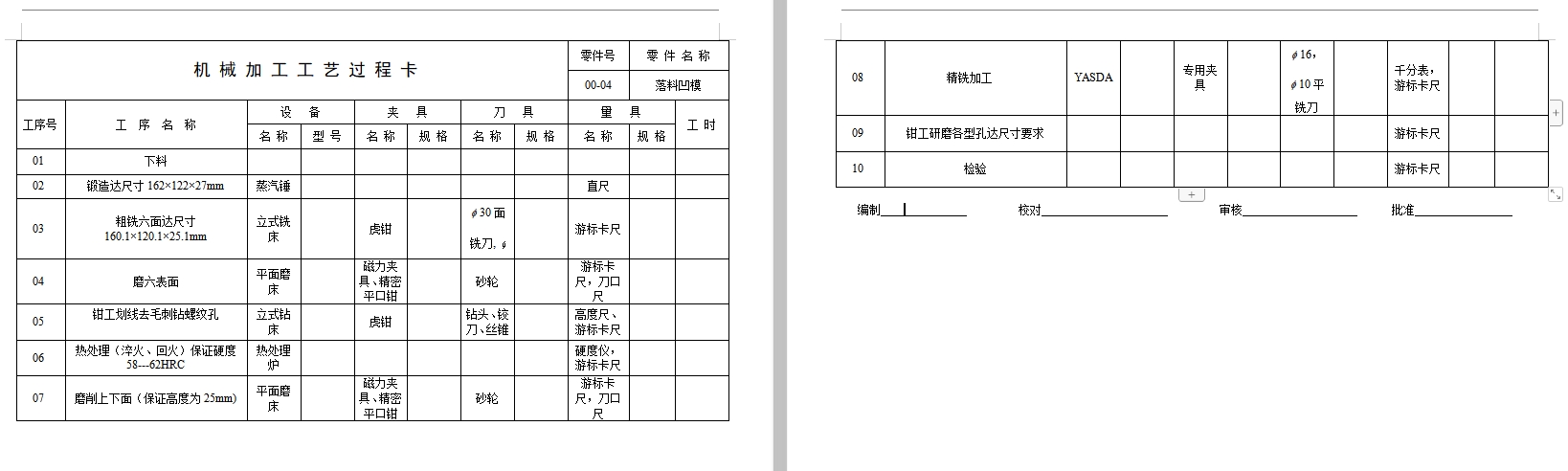

6. 6落料凹模过程卡.JPG

199 KB

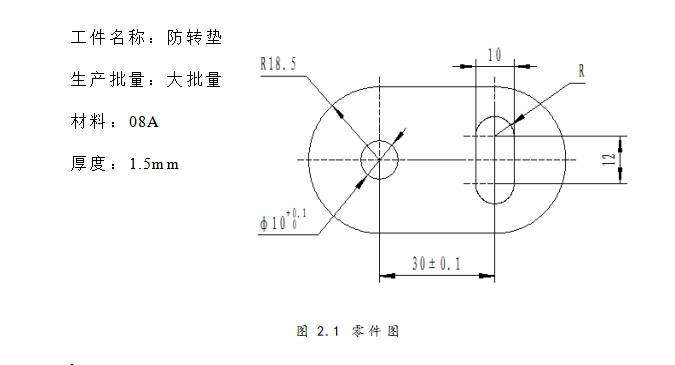

7. A工件图.JPG

51.1 KB

8. A工件图.JPG

51.1 KB

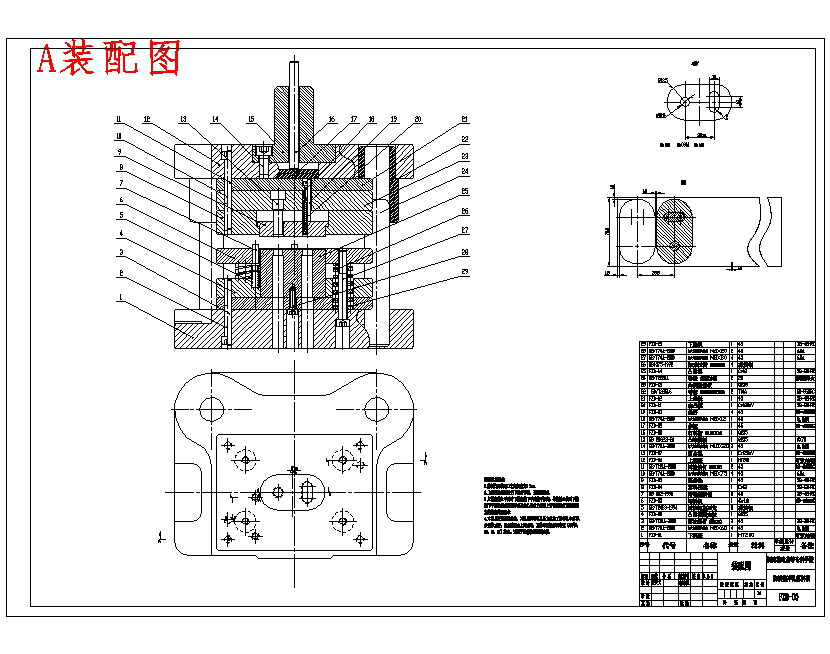

9. A装配图.dwg

159 KB

10. A装配图.gif

22.5 KB

11. Y50简介-防转垫的冲压模具设计与成型工艺-落料冲孔复合模含9张CAD图.pdf

1.22 MB

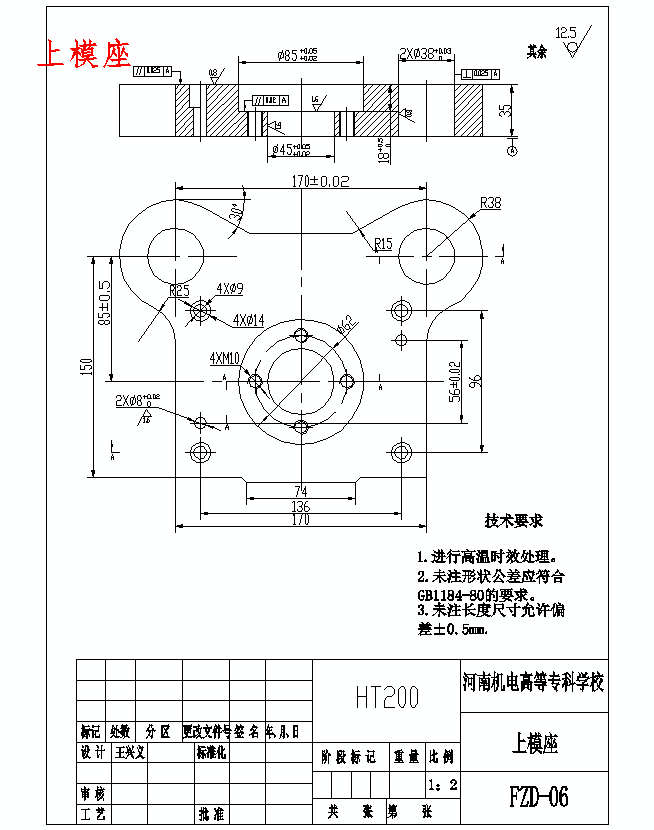

12. 上模座.dwg

98.6 KB

13. 上模座.gif

18.7 KB

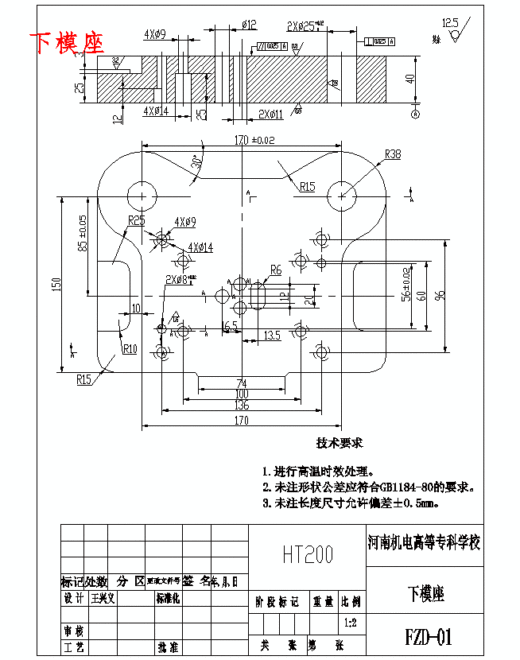

14. 下模座.dwg

113 KB

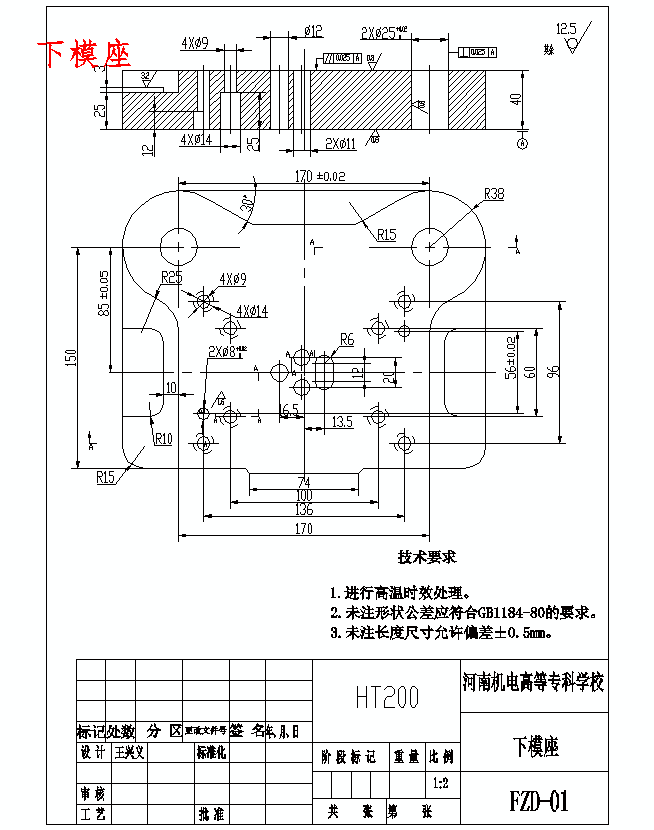

15. 下模座.gif

20.6 KB

16. 中期检查表.doc

23 KB

17. 中英文摘要.doc

20 KB

18. 任务书.doc

52.5 KB

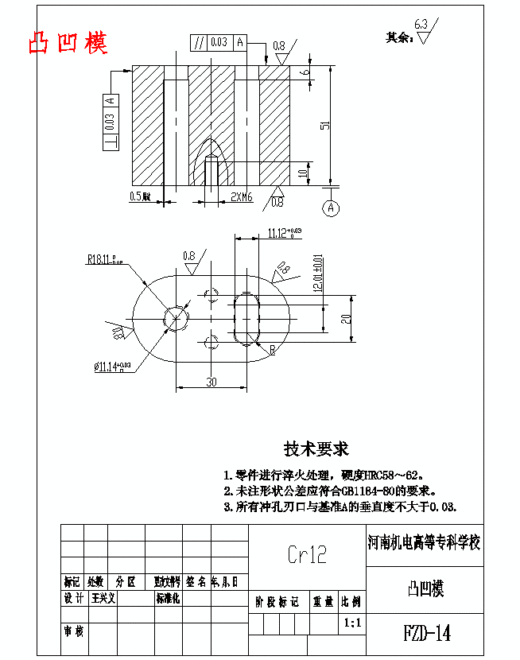

19. 凸凹模.dwg

79.2 KB

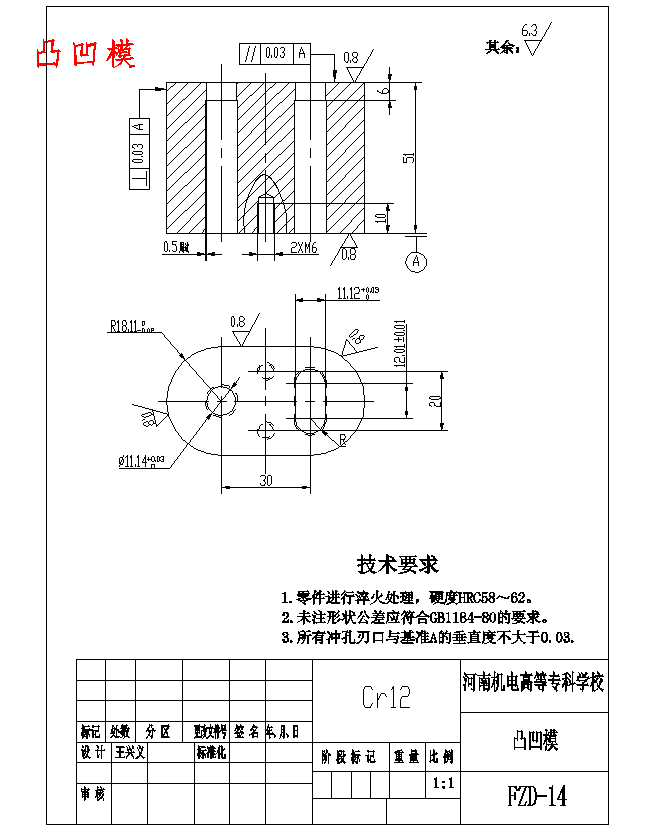

20. 凸凹模.gif

17.1 KB

21. 凸凹模加工工艺过程卡2.doc

31.5 KB

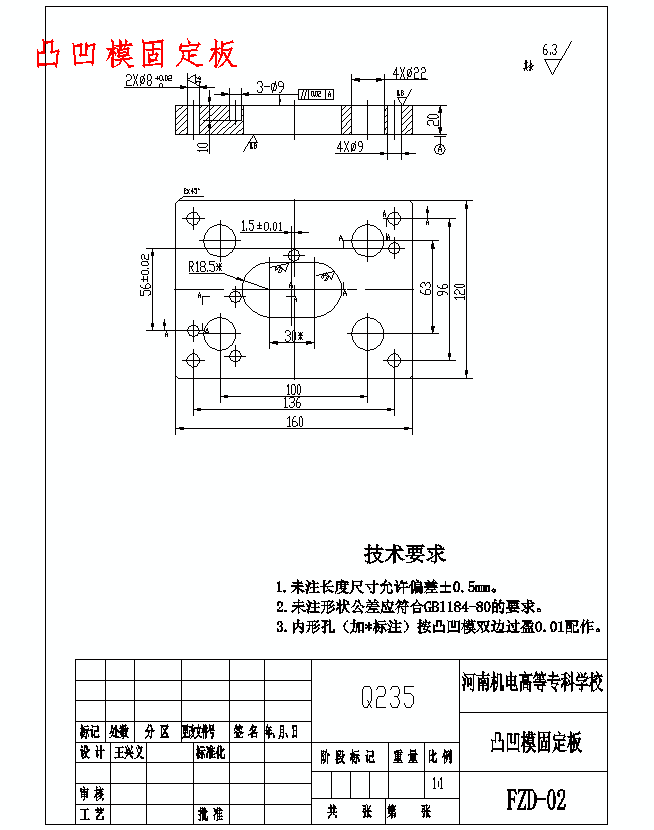

22. 凸凹模固定板.dwg

105 KB

23. 凸凹模固定板.gif

16.8 KB

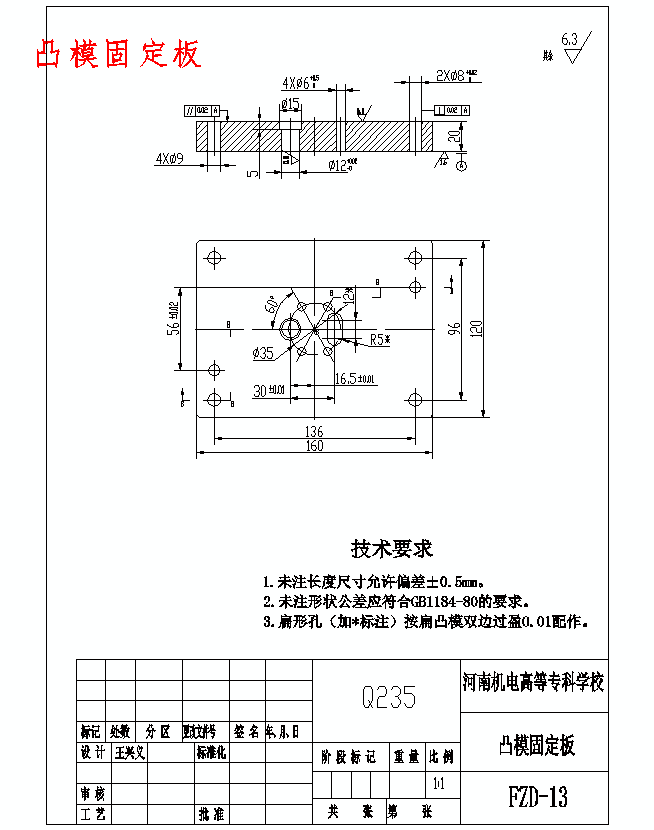

24. 凸模固定板.dwg

60.8 KB

25. 凸模固定板.gif

16.4 KB

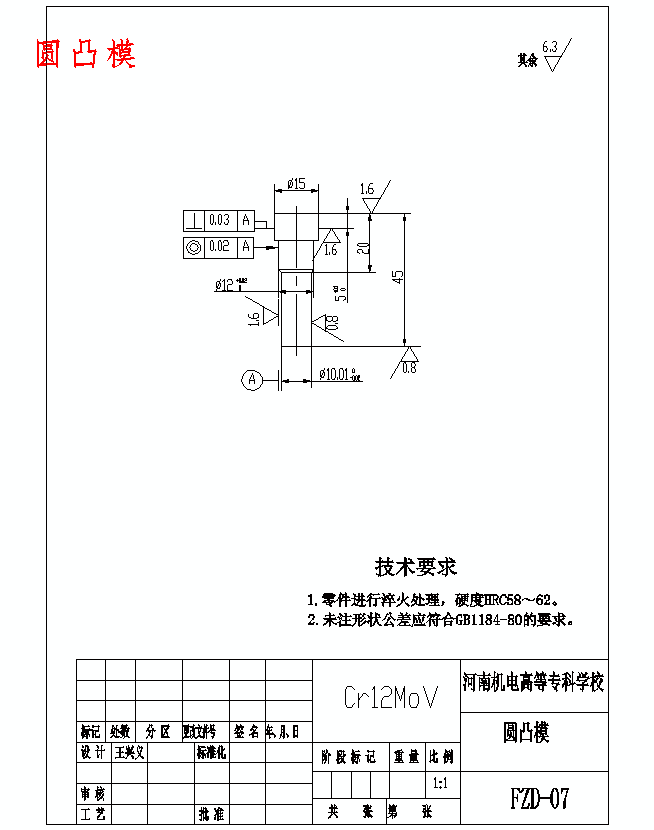

26. 圆凸模.dwg

73.8 KB

27. 圆凸模.gif

12.9 KB

28. 字数.JPG

85.1 KB

29. 封皮.doc

13 KB

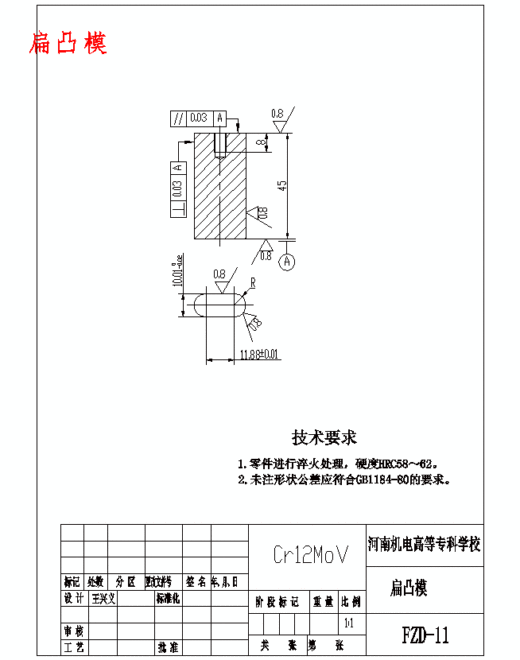

30. 扁凸模.dwg

48.8 KB

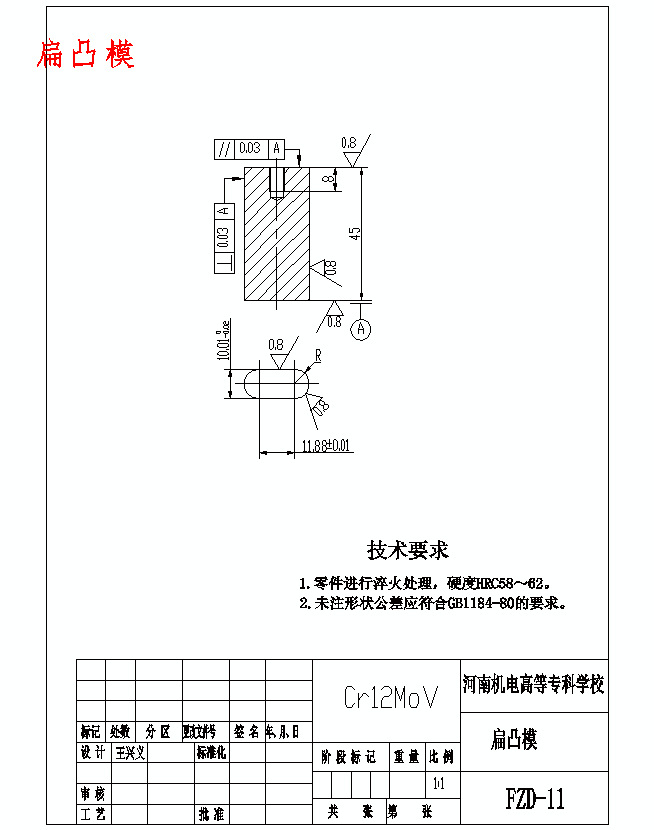

31. 扁凸模.gif

13.1 KB

32. 机械加工工艺卡1.doc

35 KB

33. 目录.doc

57 KB

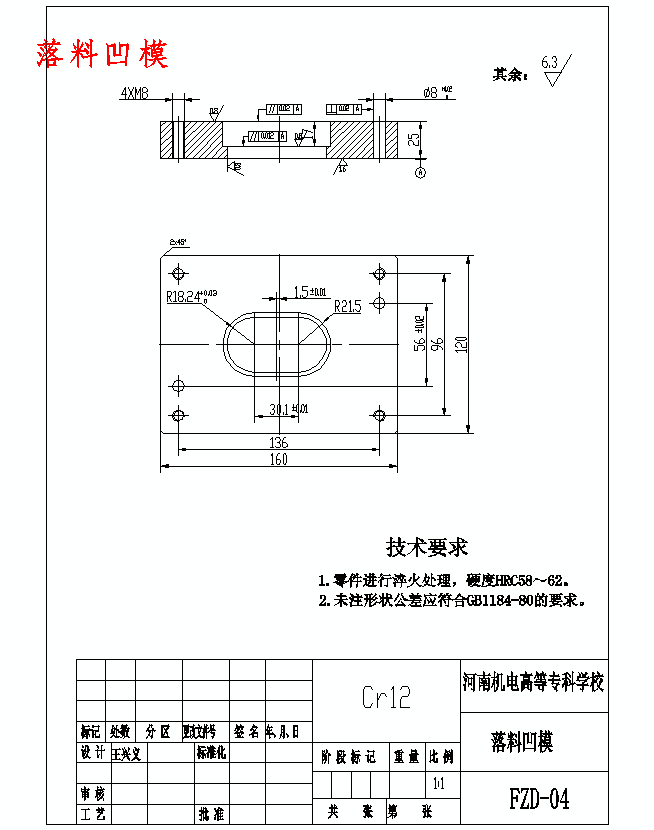

34. 落料凹模.dwg
