机械设备 / 机加工设备 / CA6140车床齿轮（84002）工艺及钻5孔夹具设计【含三维】

CA6140车床齿轮（84002）工艺及钻5孔夹具设计【含三维】AutoCAD,step,SolidWorks 3D模型

3D模型名称为：CA6140车床齿轮（84002）工艺及钻5孔夹具设计【含三维】，属于机械设备，机加工设备分类，软件为AutoCAD,step,SolidWorks, 三维模型格式为sldprt,dwg,sldasm,step，可在线预览，可编辑，可供设计参考

平面图

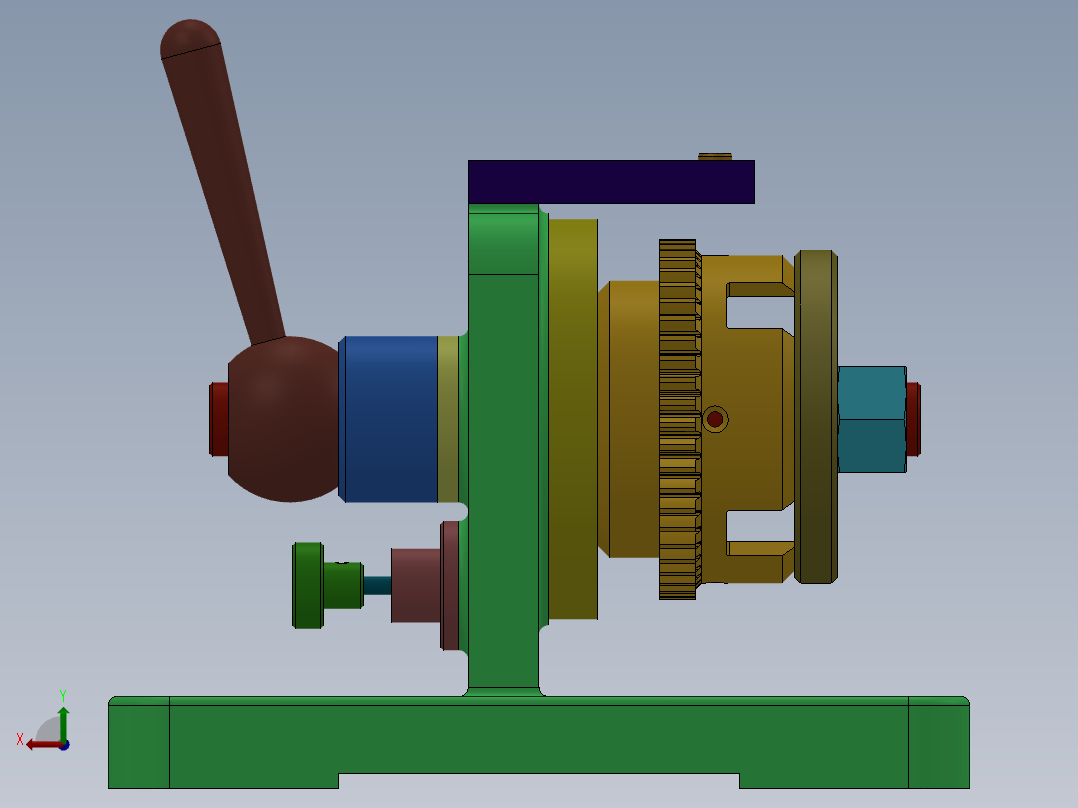

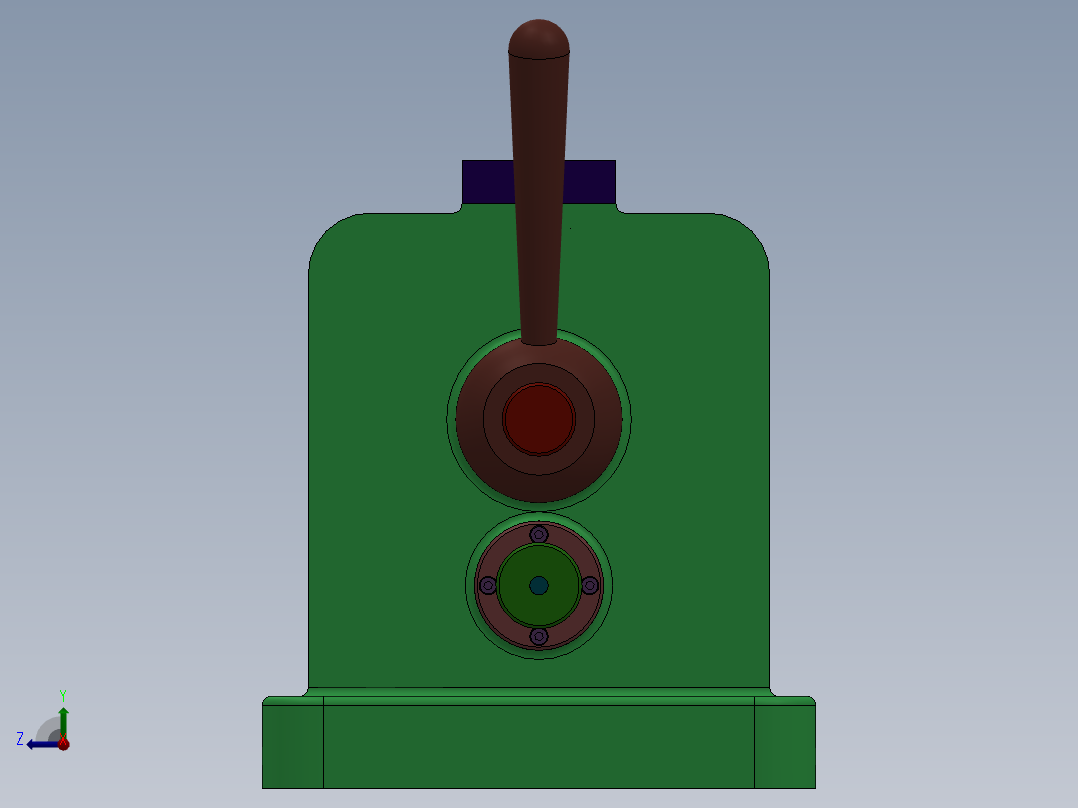

3D视图

加入收藏

模型参数

模型ID：10396883

模型大小：9.01M

软件版本： AutoCAD 2021,step,SolidWorks

模型格式：sldprt,dwg,sldasm,step

是否可编辑：可修改，包括参数

上传时间：2026-03-25

图纸介绍：

下载模型

泛轻舟

+ 关注

作品: 0

粉丝: 0

文件列表

1. CA6140车床齿轮.SLDPRT

856 KB

2. GB／T119-2000圆柱销A型5×20.SLDPRT

88.4 KB

3. GB／T41-20001型六角螺母C级M24.SLDPRT

113 KB

4. GB／T70．1-2000内六角圆柱头螺钉M3×10.SLDPRT

117 KB

5. GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT

119 KB

6. GB／T77-2000内六角平端紧定螺钉M4×6.SLDPRT

111 KB

7. GB／T812-1988圆螺母M24×1．5.SLDPRT

107 KB

8. JB／T8045．1-1999固定钻套B8×5×14.SLDPRT

119 KB

9. 三维1.jpg

1 MB

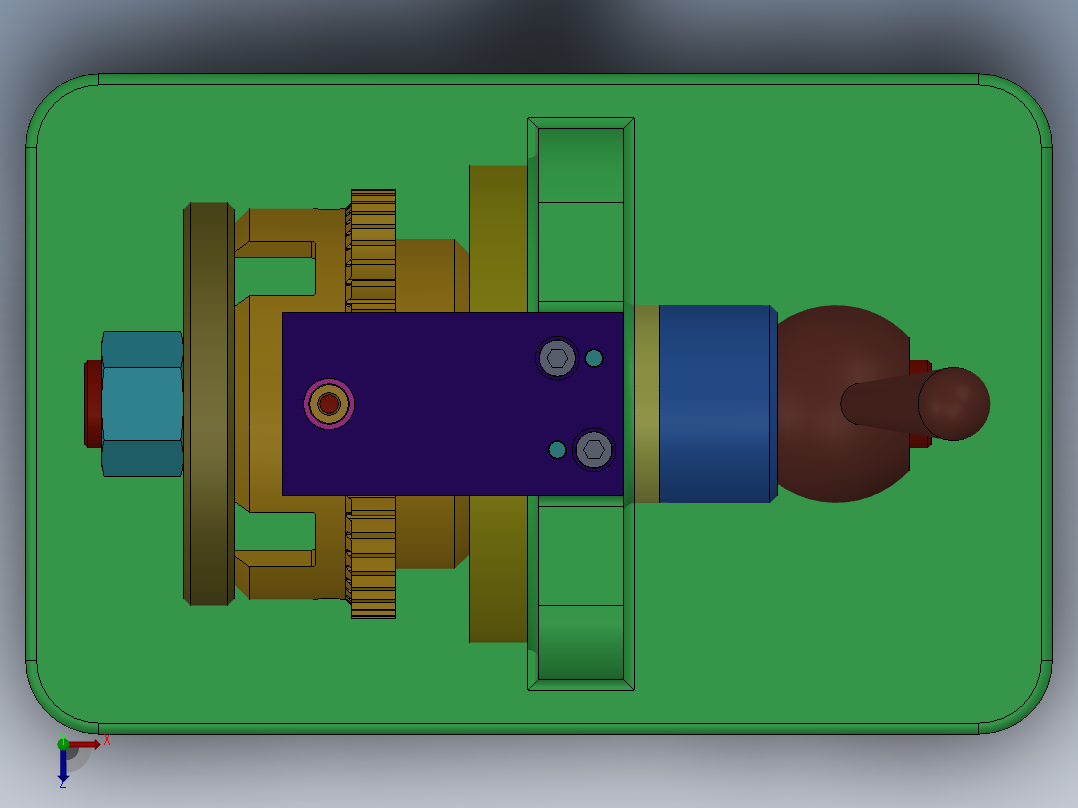

10. 三维2.jpg

676 KB

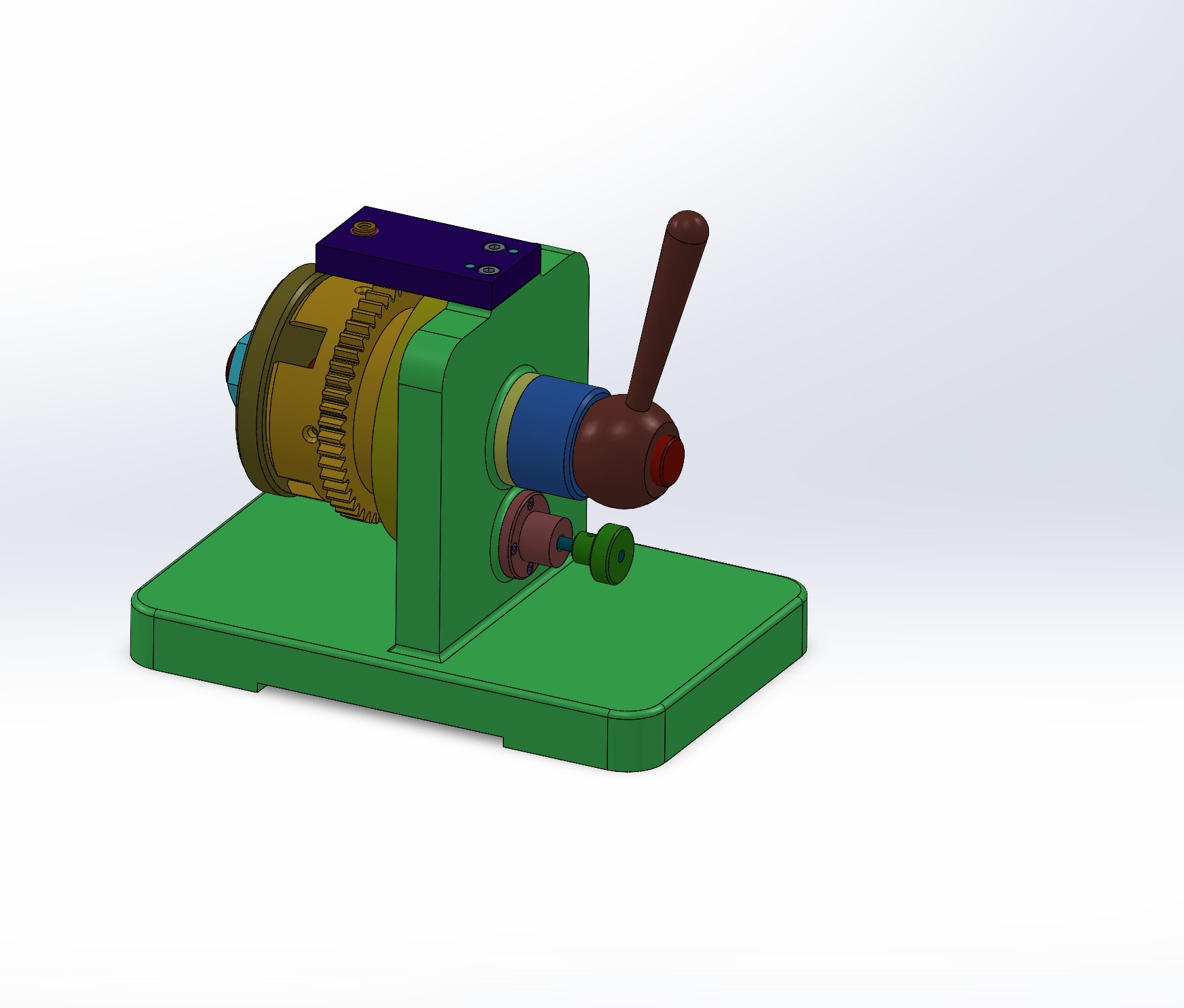

11. 三维3.jpg

384 KB

12. 三维4.jpg

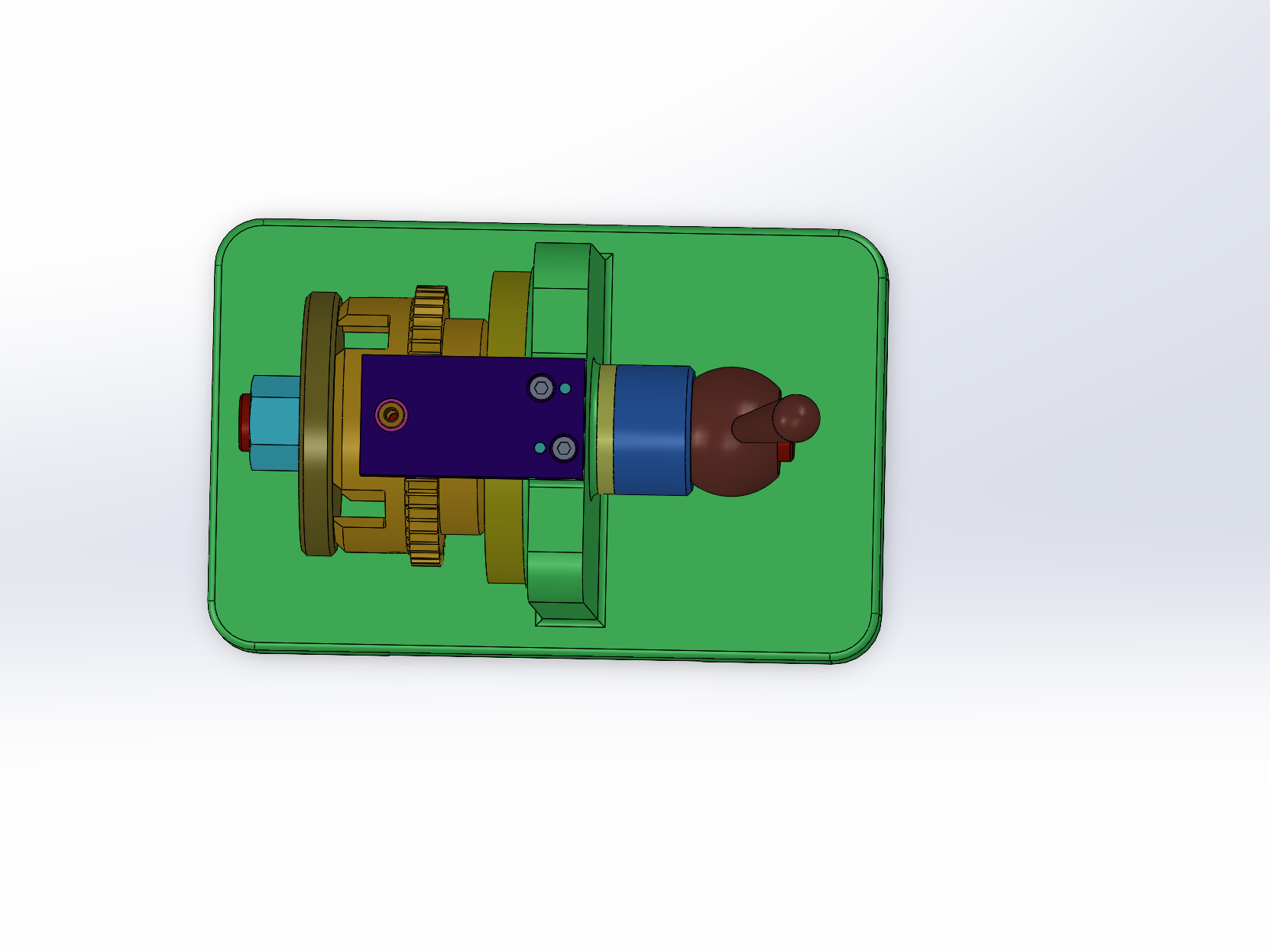

295 KB

13. 分度定位套.SLDPRT

88.7 KB

14. 分度盘.SLDPRT

99 KB

15. 分度盘.dwg

196 KB

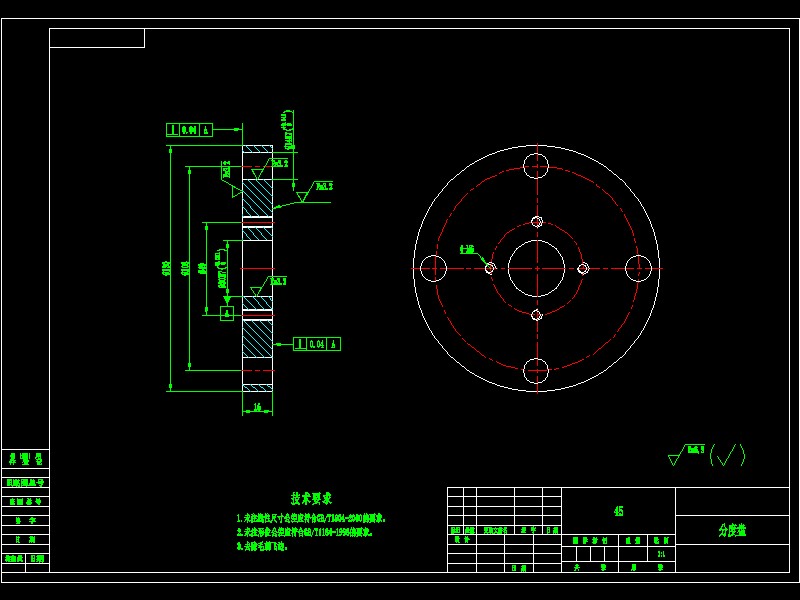

16. 分度盘.jpg

76.2 KB

17. 压套.SLDPRT

98.2 KB

18. 夹具体.SLDPRT

203 KB

19. 夹具体.dwg

265 KB

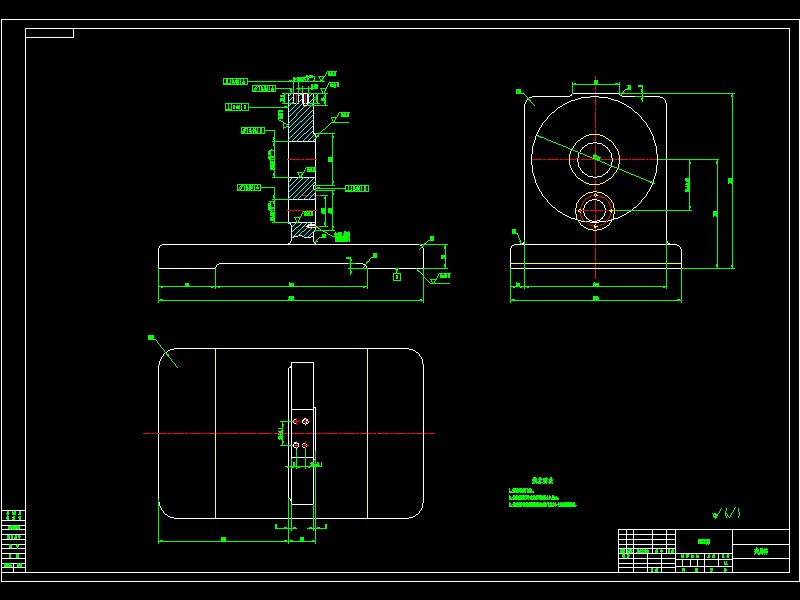

20. 夹具体.jpg

71.3 KB

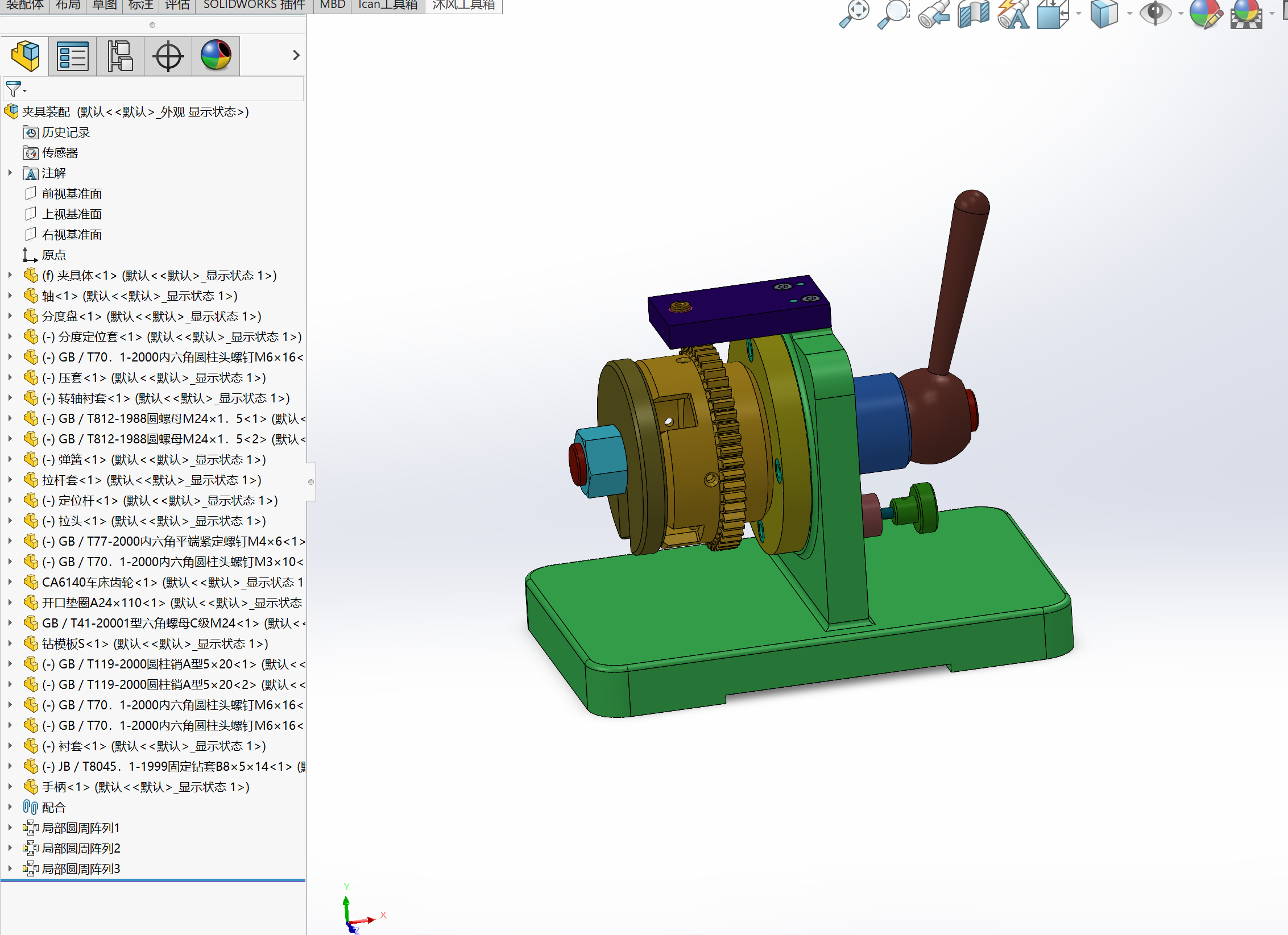

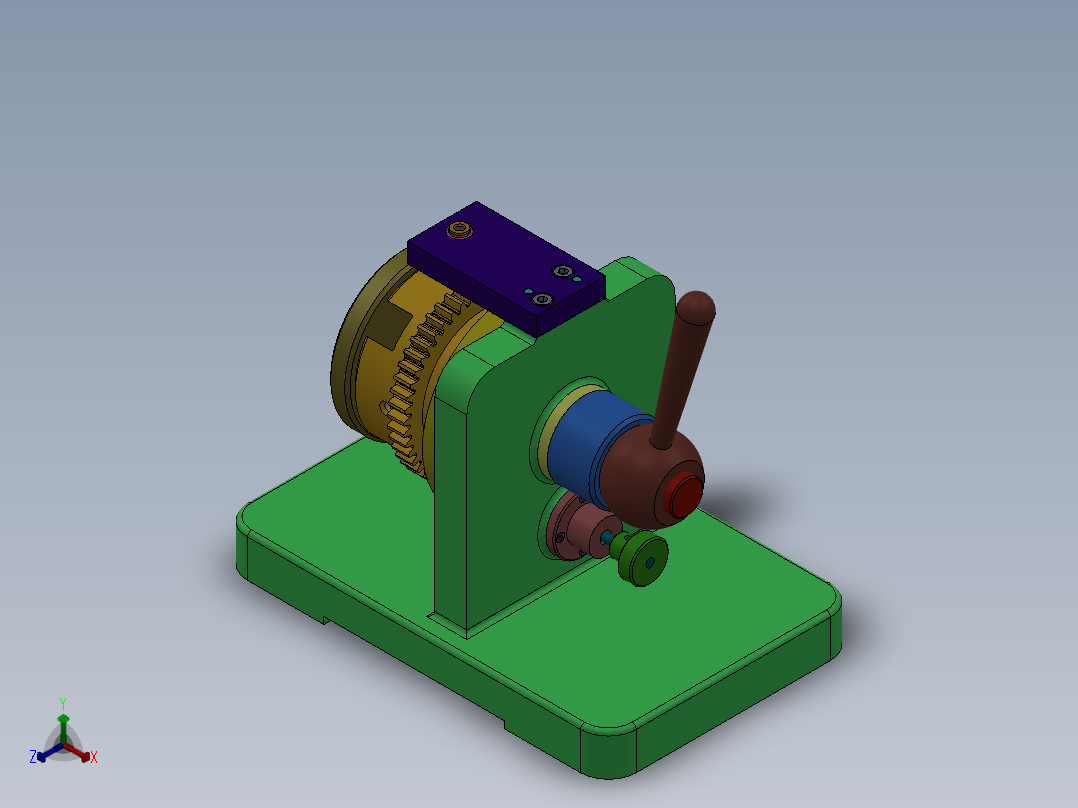

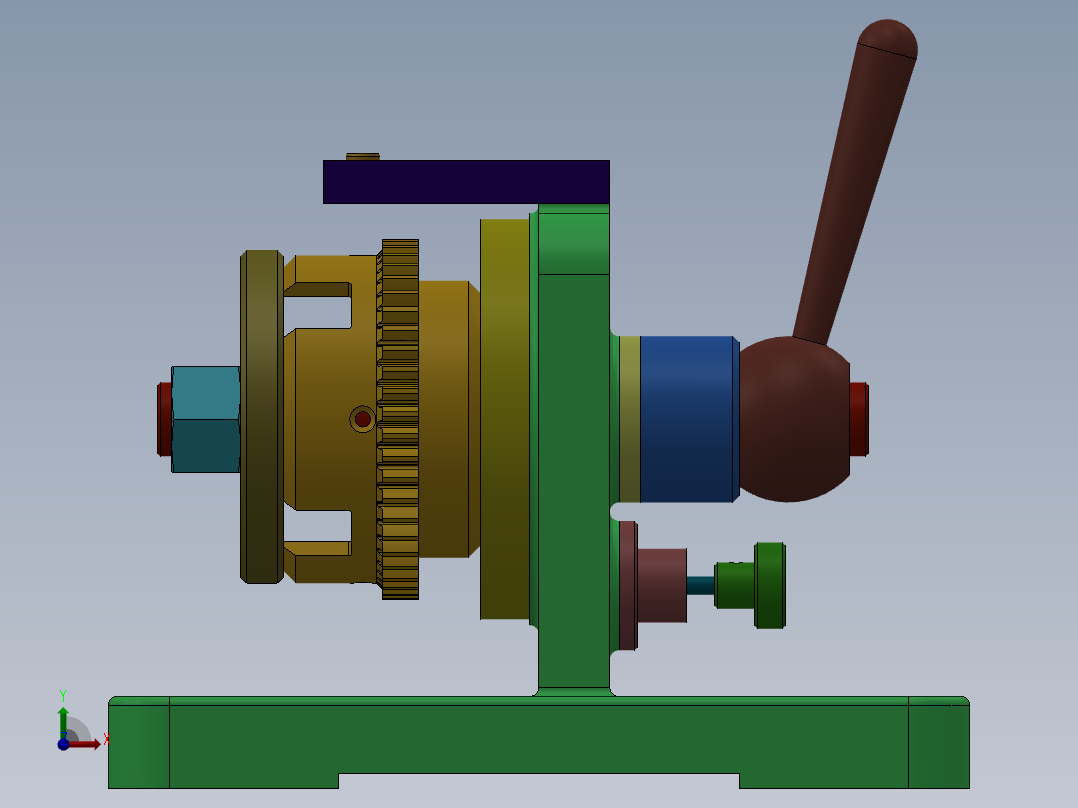

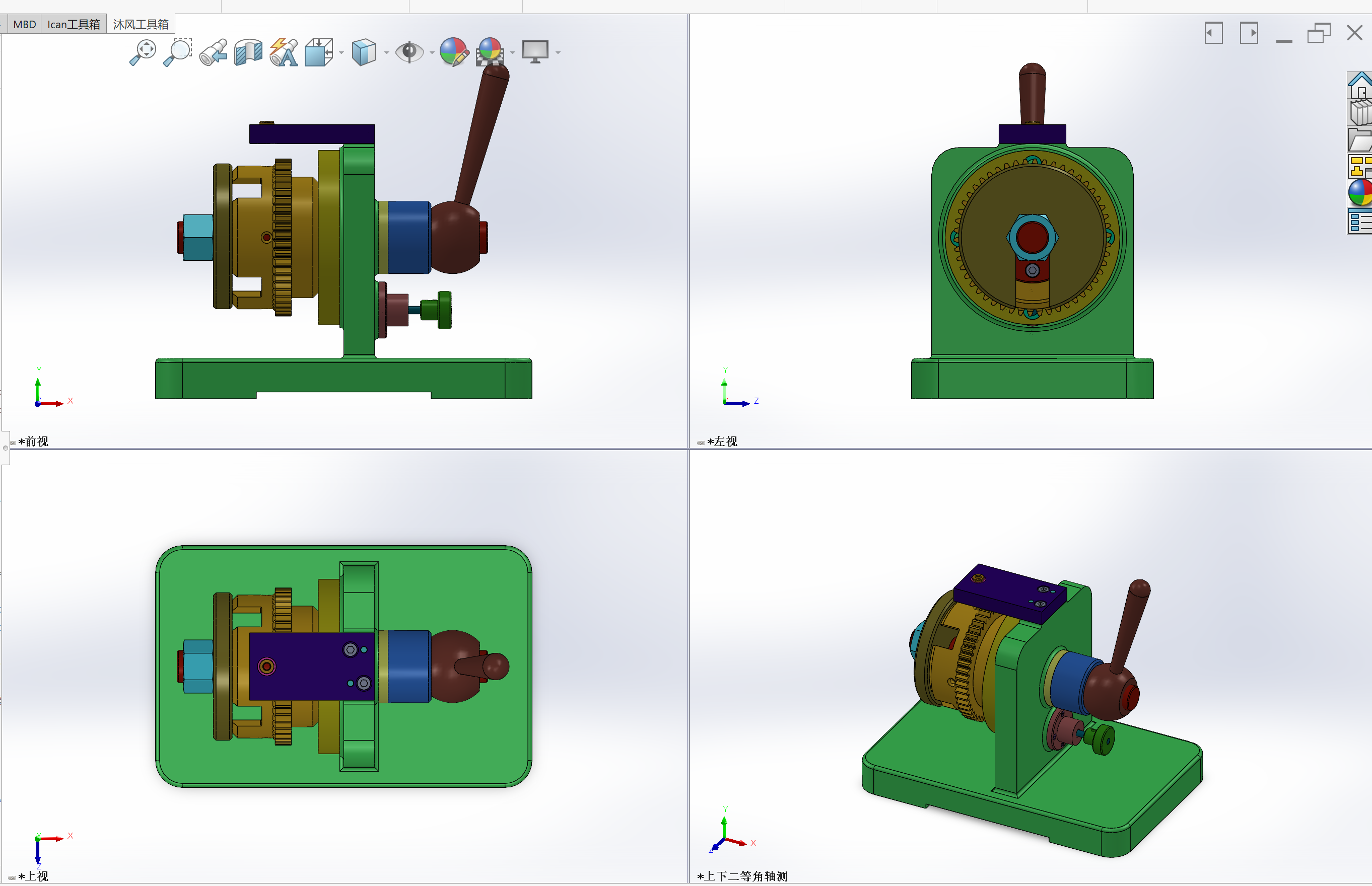

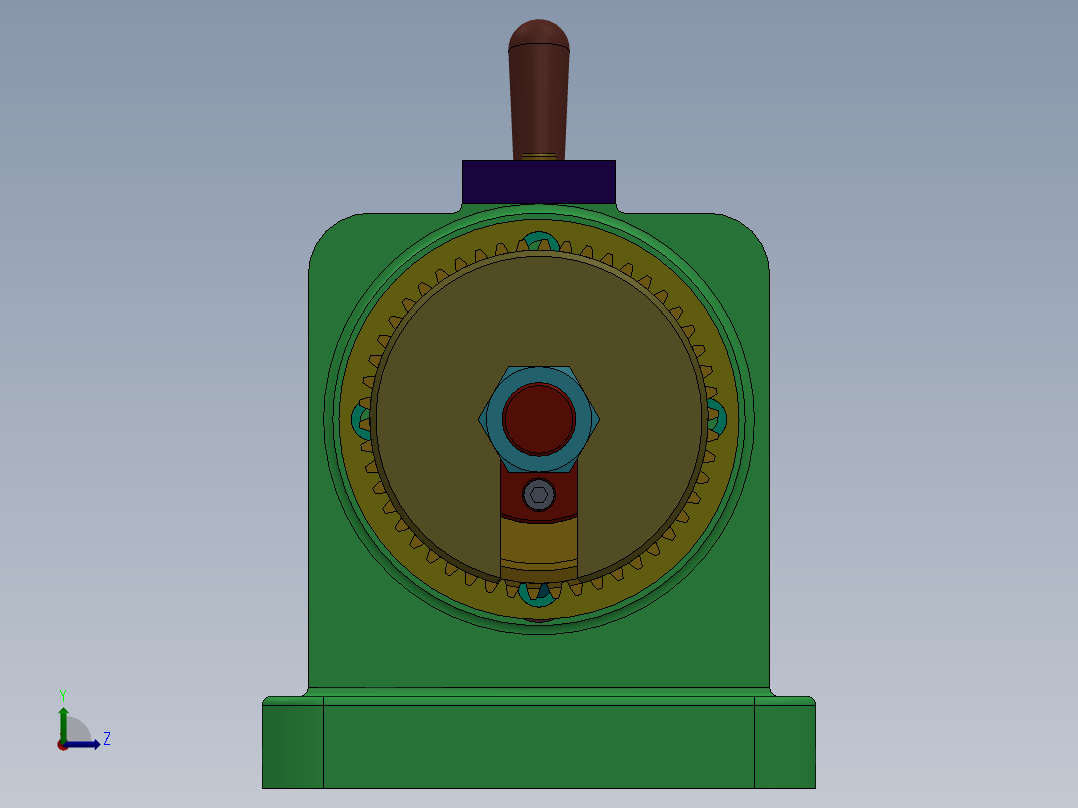

21. 夹具装配.SLDASM

976 KB

22. 夹具装配图.dwg

445 KB

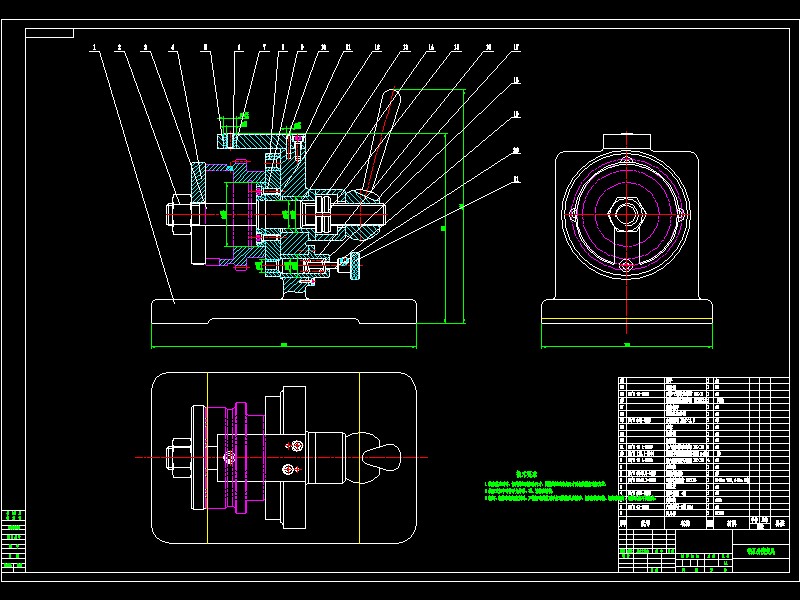

23. 夹具装配图.jpg

125 KB

24. 定位套.dwg

188 KB

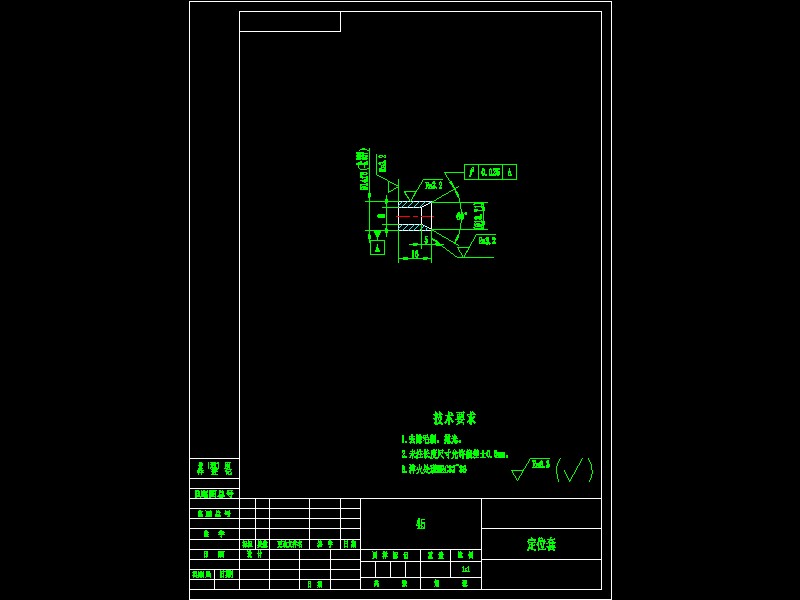

25. 定位套.jpg

48.1 KB

26. 定位杆.SLDPRT

76 KB

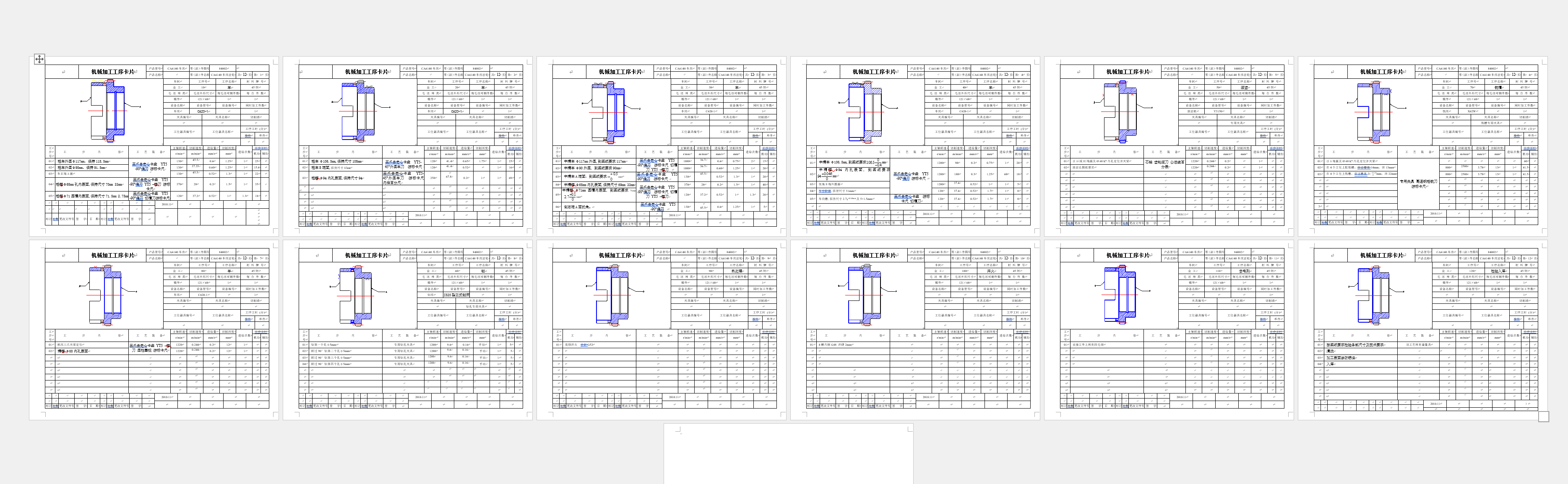

27. 工序卡.jpg

352 KB

28. 工艺卡.jpg

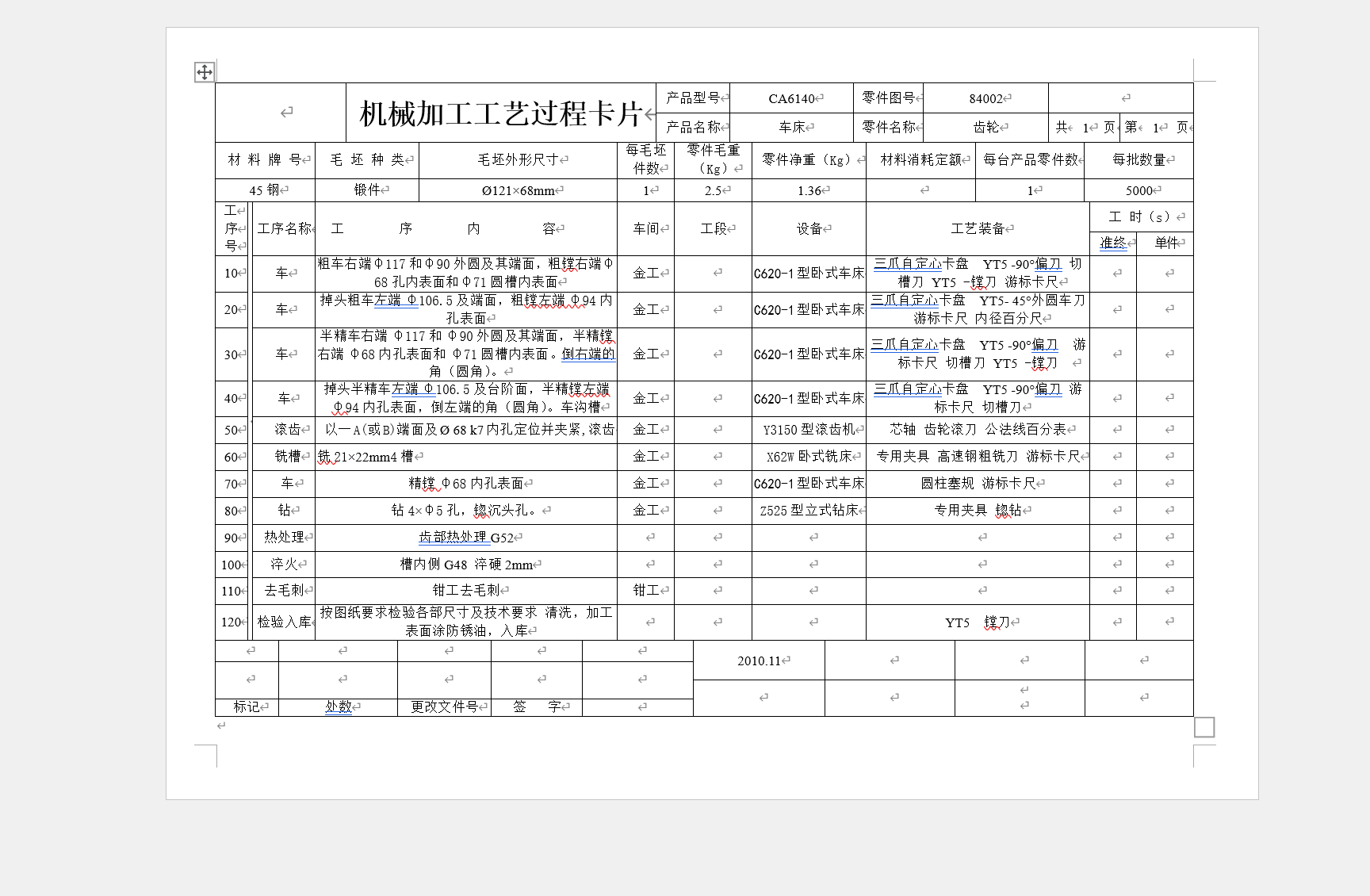

149 KB

29. 开口垫圈A24×110.SLDPRT

89.1 KB

30. 弹簧.SLDPRT

462 KB

31. 手柄.SLDPRT

93 KB

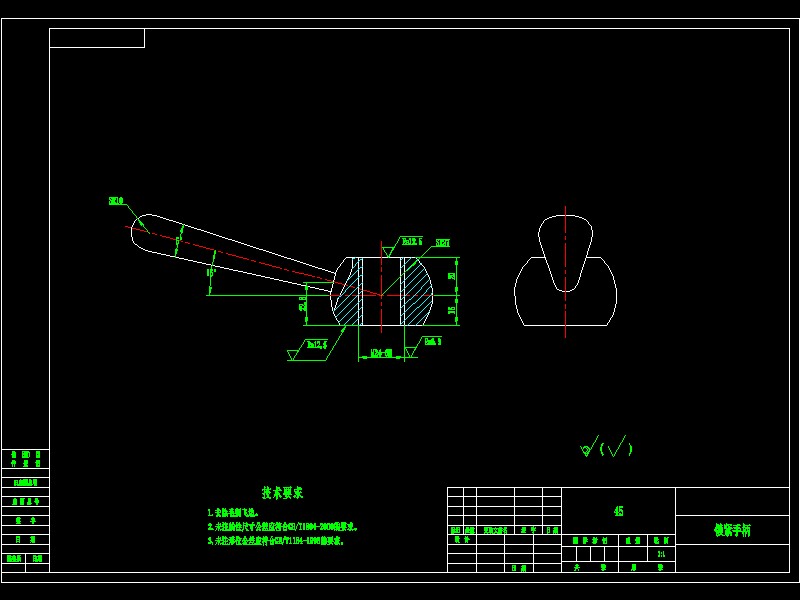

32. 手柄.dwg

95.7 KB

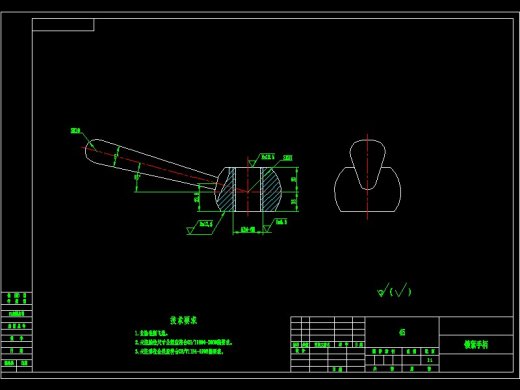

33. 手柄.jpg

61.3 KB

34. 拉头.SLDPRT

85.1 KB

35. 拉杆套.SLDPRT

116 KB

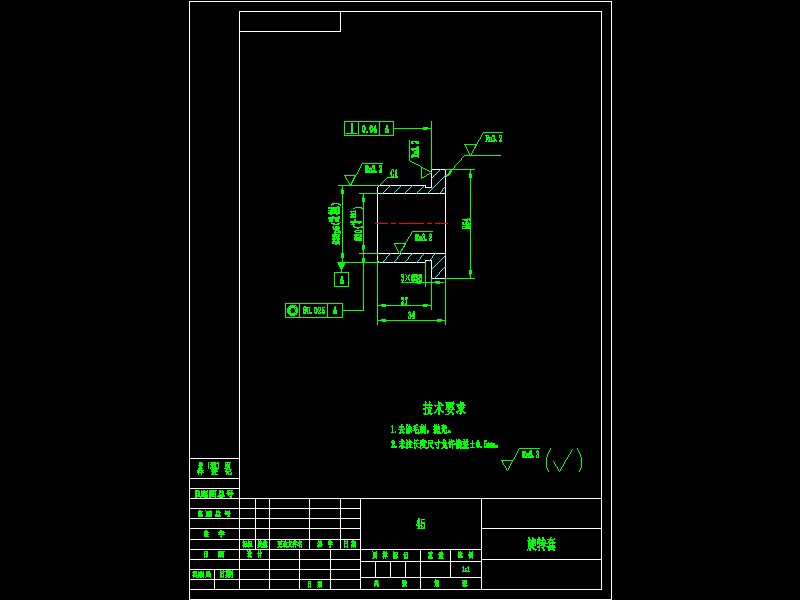

36. 旋转套.dwg

193 KB

37. 旋转套.jpg

52.5 KB

38. 机械加工工序卡片.doc

948 KB

39. 机械加工工艺过程卡片.doc

56.5 KB

40. 衬套.SLDPRT

53.1 KB

41. 装配.STEP

3.17 MB

42. 说明书.doc

434 KB

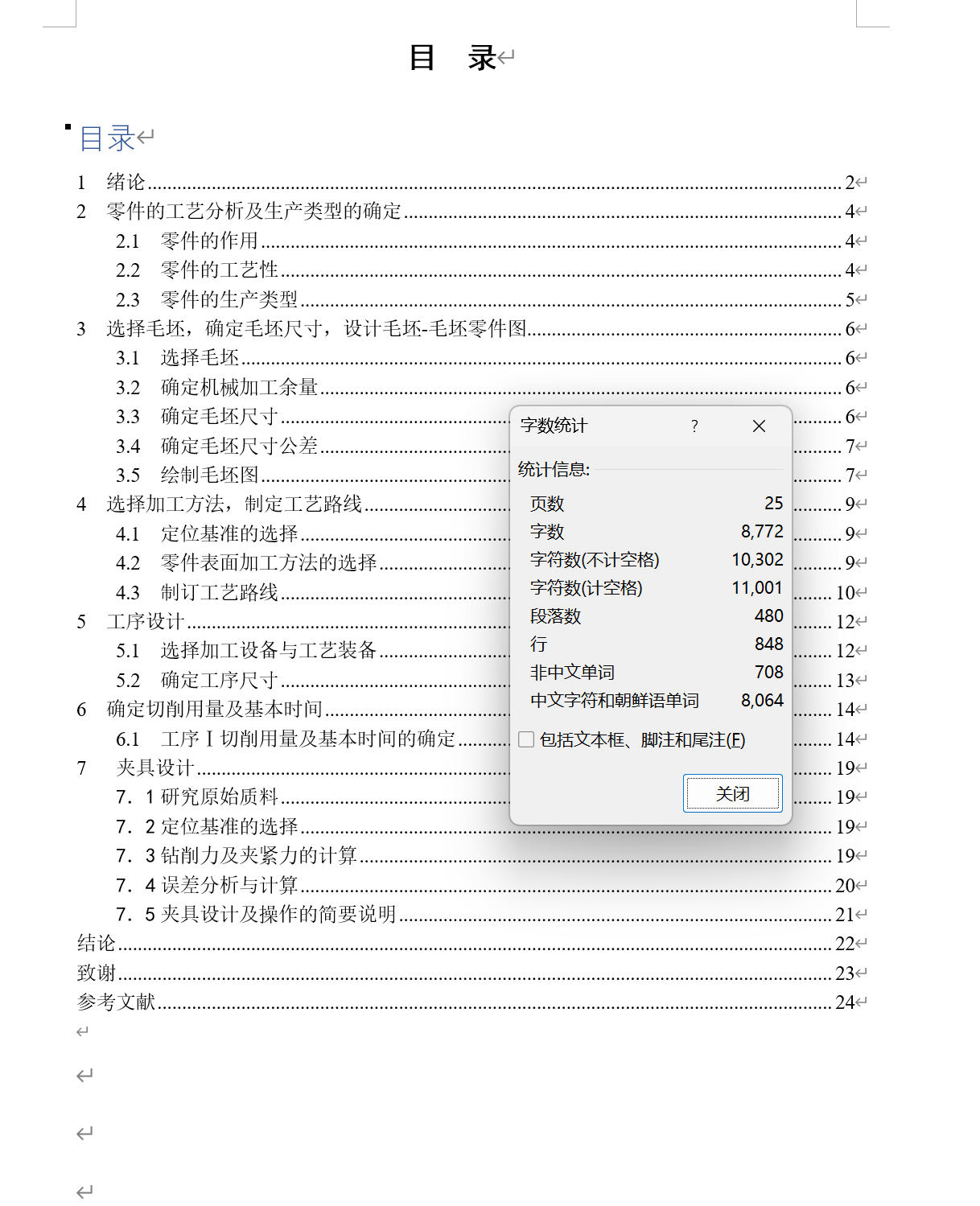

43. 说明书.jpg

217 KB

44. 转轴衬套.SLDPRT

81.2 KB

45. 轴.SLDPRT

113 KB

46. 钻模板.dwg

198 KB

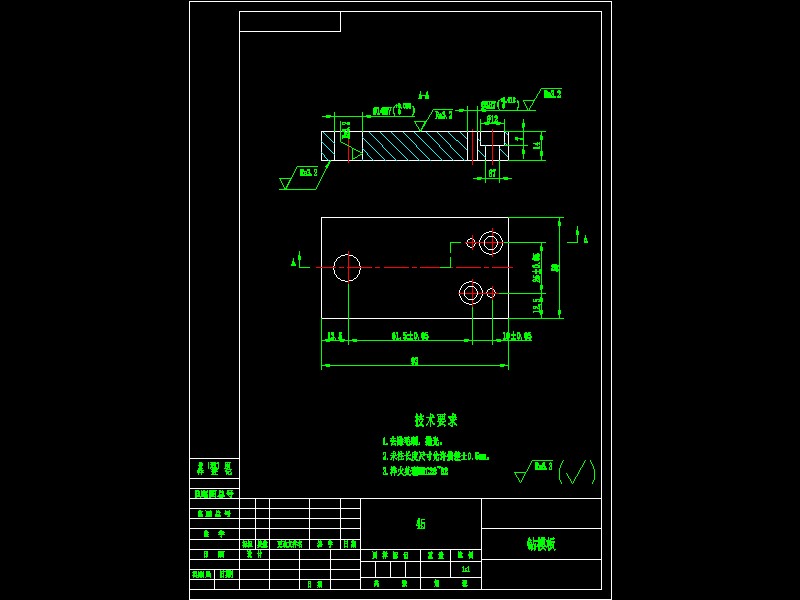

47. 钻模板.jpg

63.5 KB

48. 钻模板S.SLDPRT

87.3 KB

49. 齿轮毛坯图.dwg

171 KB

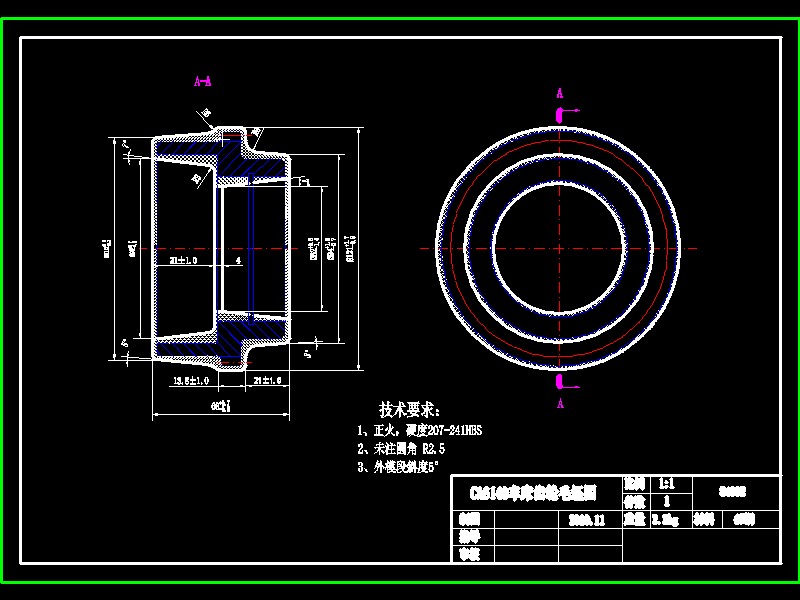

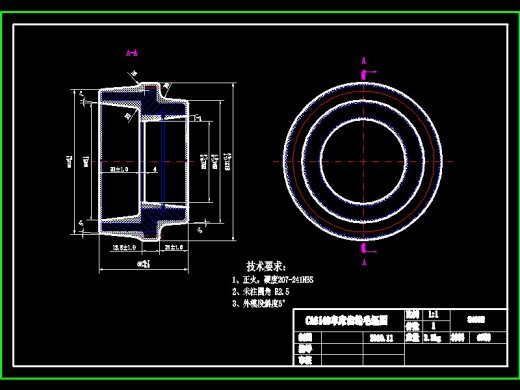

50. 齿轮毛坯图.jpg

93.9 KB

51. 齿轮零件图.dwg

92.6 KB

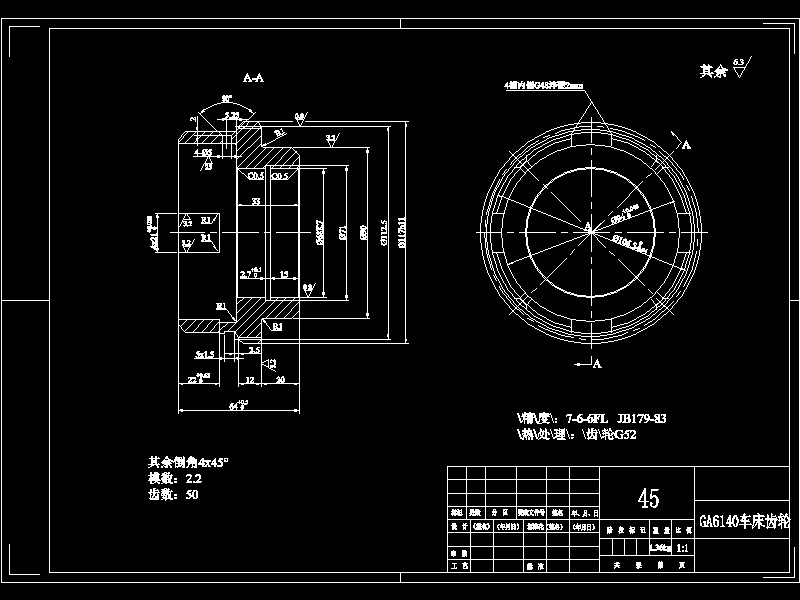

52. 齿轮零件图.jpg

90 KB
