机械设备 / 机加工设备 / 车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】AutoCAD,ug,stp,SolidWorks 3D模型

3D模型名称为：车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】，属于机械设备，机加工设备分类，软件为AutoCAD,ug,stp,SolidWorks, 三维模型格式为prt,sldprt,sldasm,dwg，可在线预览，可编辑，可供设计参考

平面图

3D视图

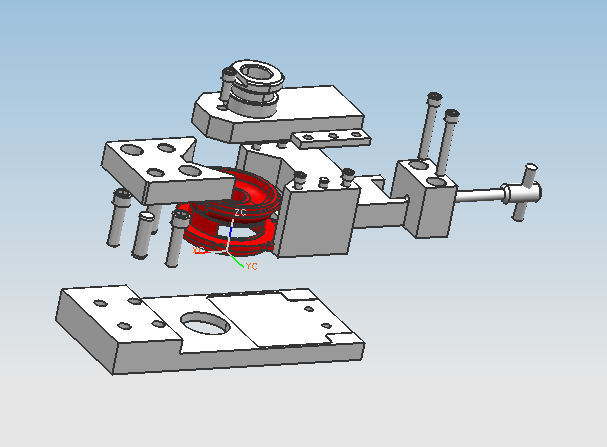

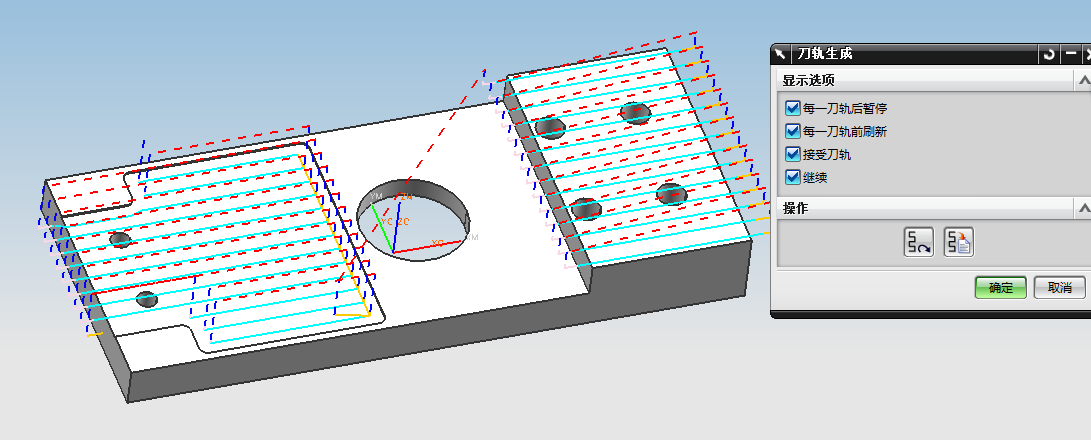

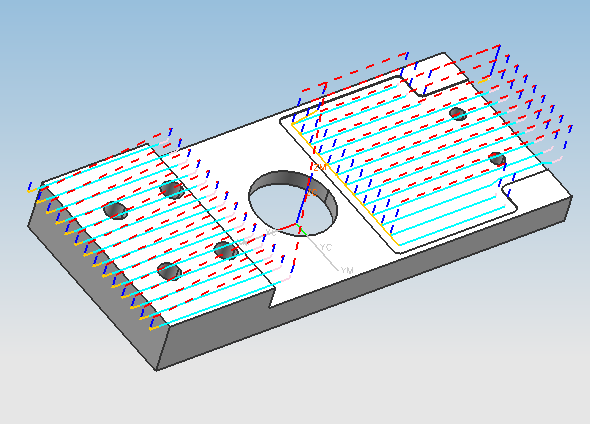

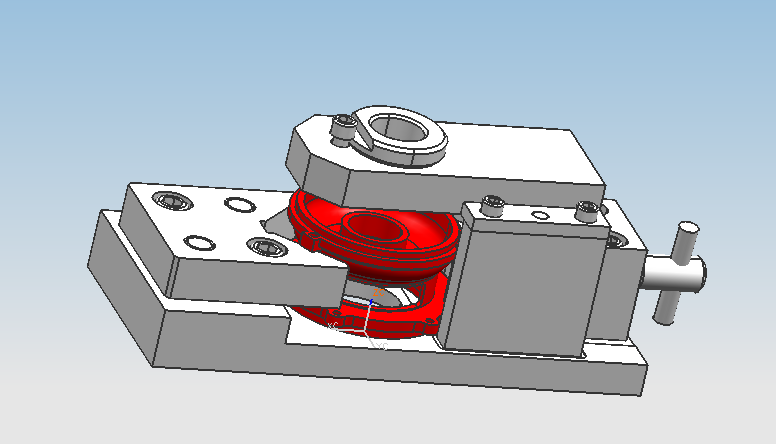

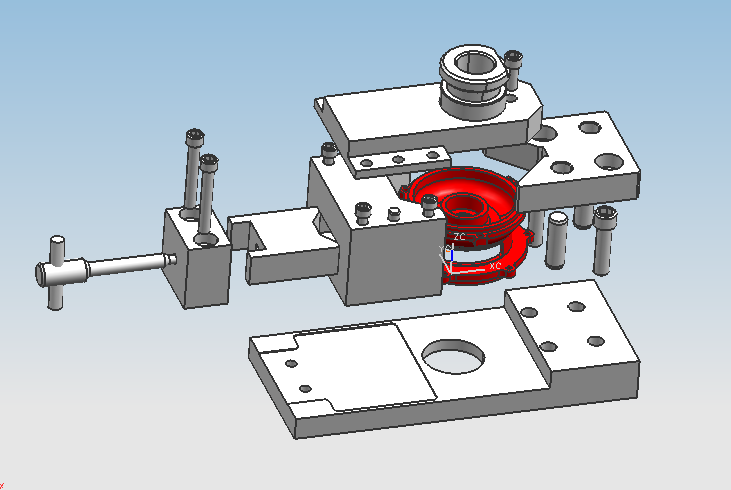

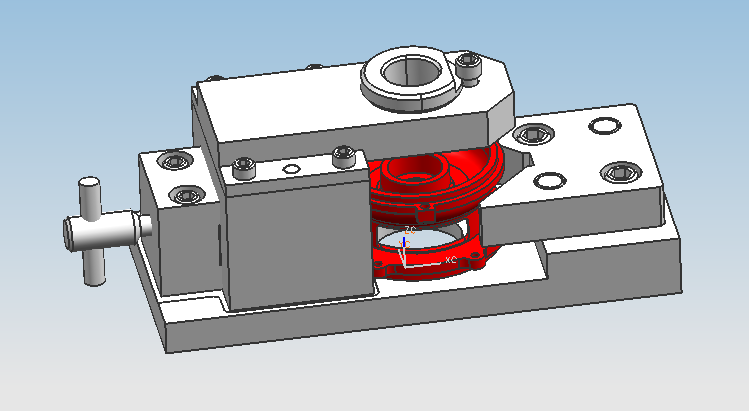

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】主视图

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】前视图

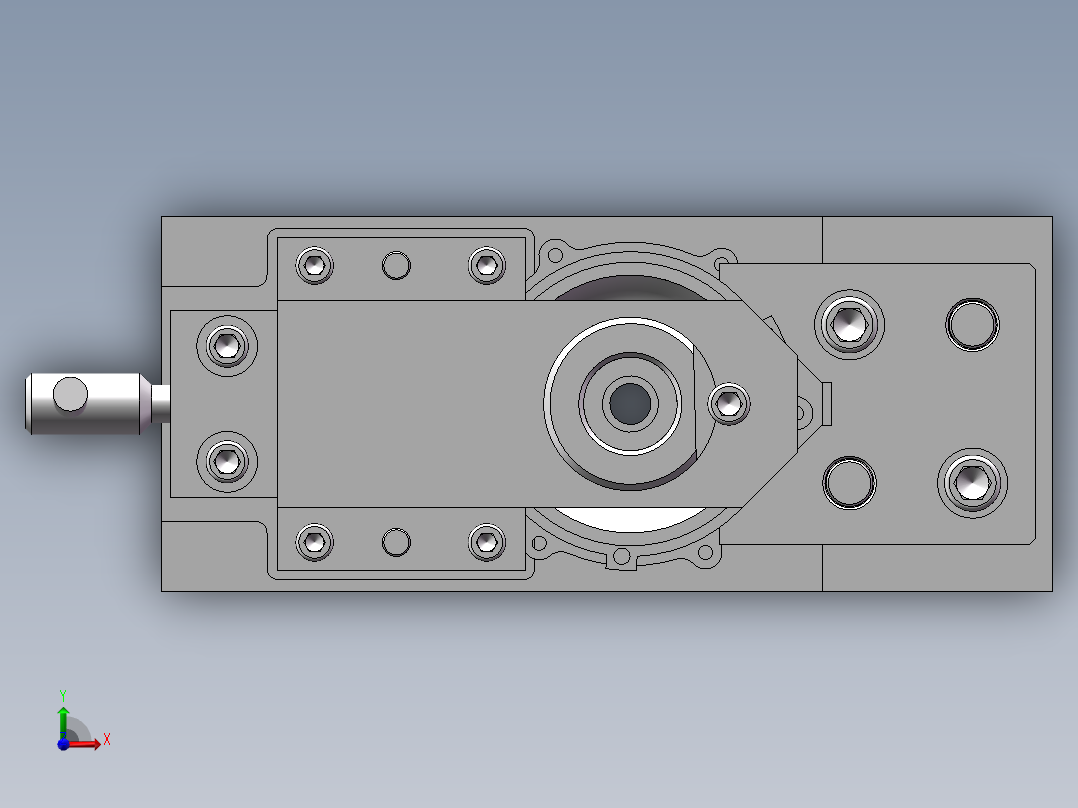

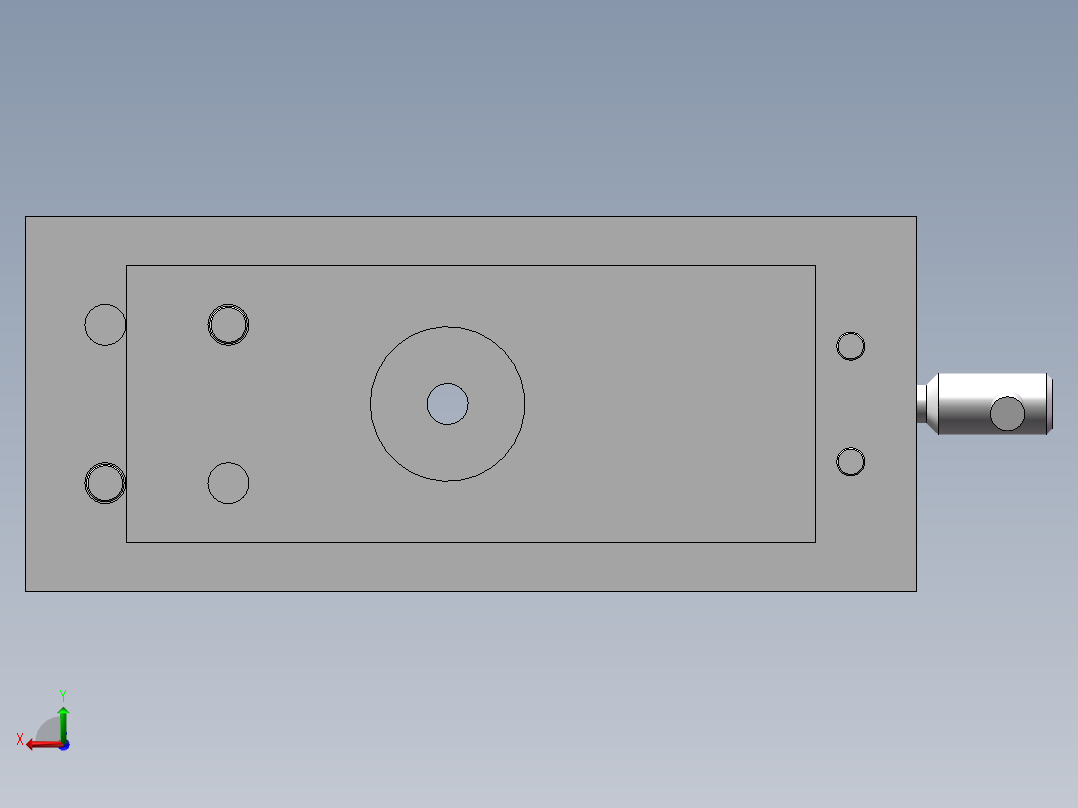

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】后视图

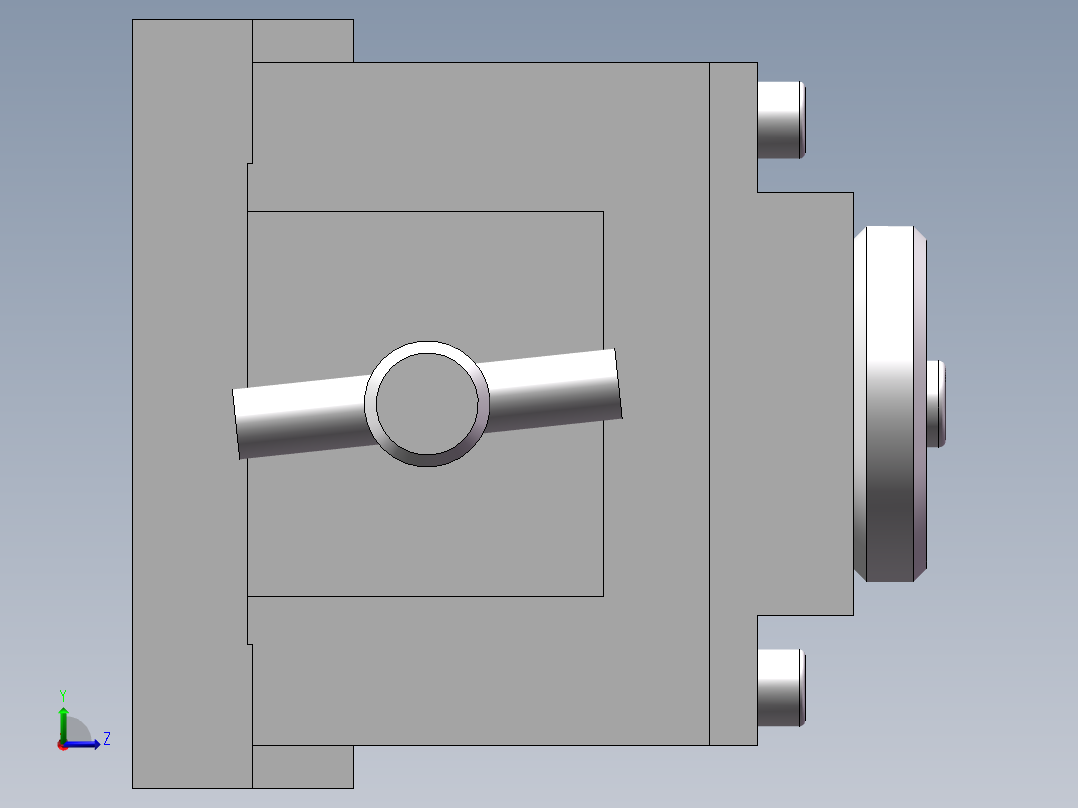

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】左视图

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】右视图

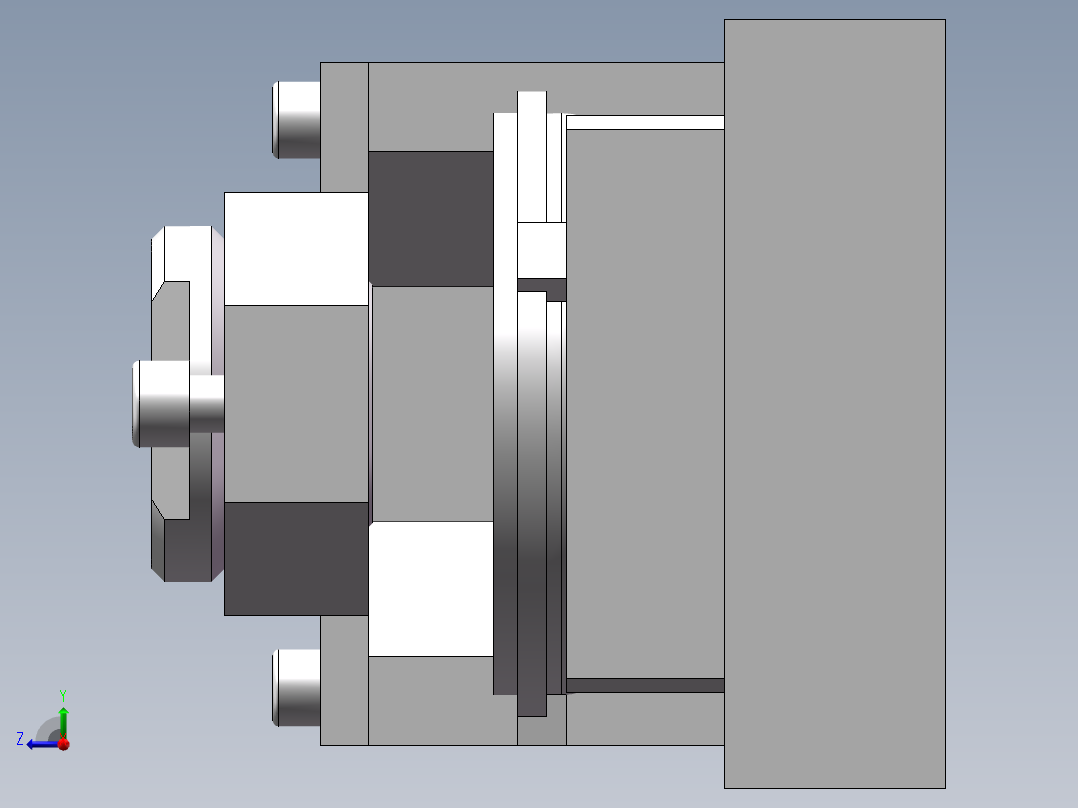

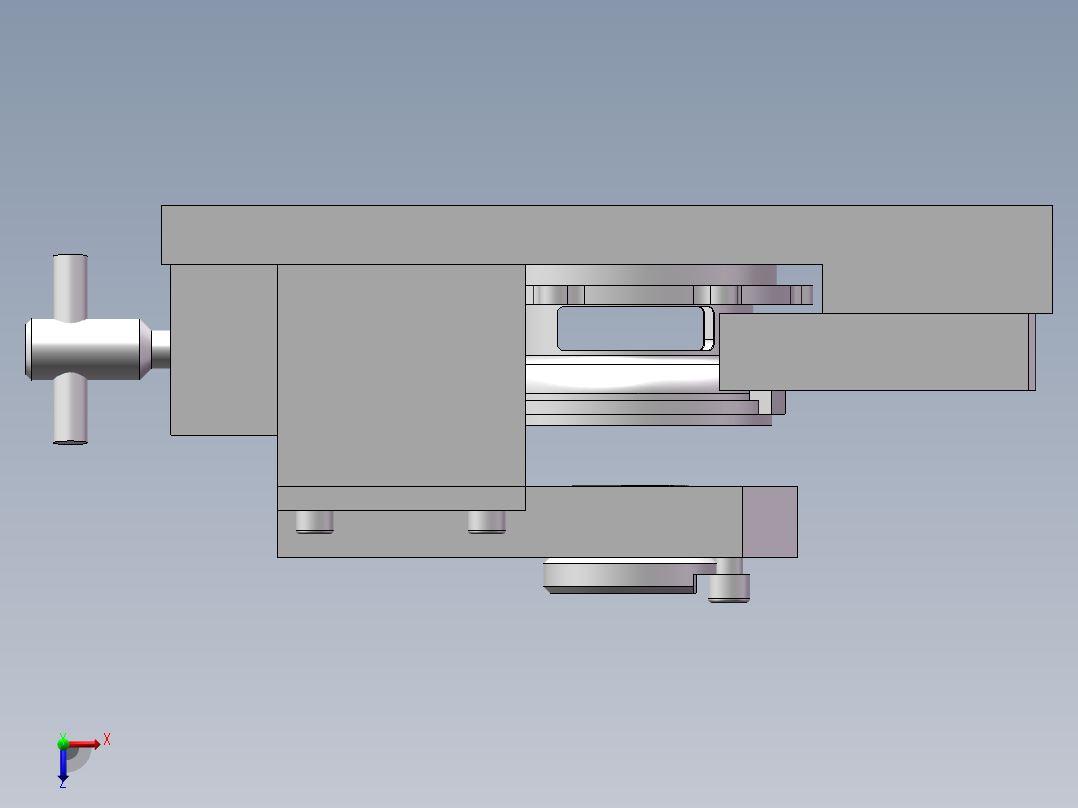

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】俯视图

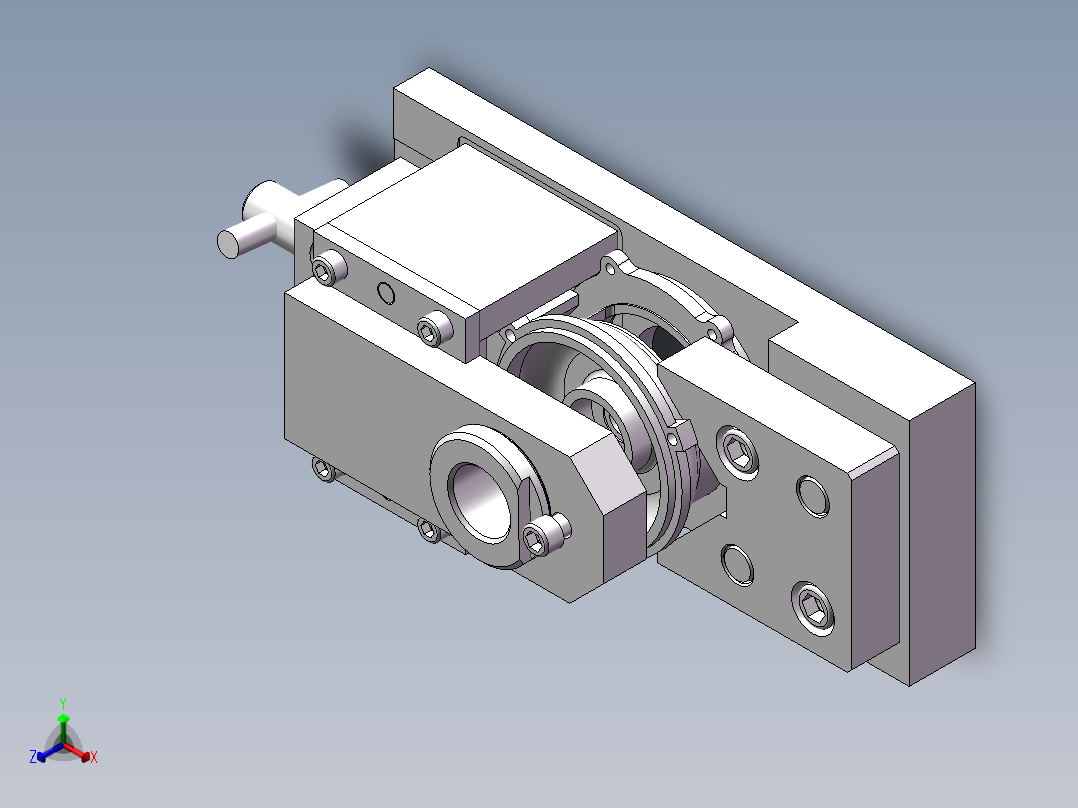

车床连接座加工工艺及钻φ40孔夹具设计【含三维UG和SolidWorks】正等轴测图

加入收藏

模型参数

模型ID：10339242

模型大小：3.55M

软件版本： AutoCAD 2016,ug,stp,SolidWorks

模型格式：prt,sldprt,sldasm,dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-12

图纸介绍：
