机械设备 / 智能装置 / 煤矿井下巡检机器人的结构与控制设计含三维+二维+说明书

煤矿井下巡检机器人的结构与控制设计含三维+二维+说明书AutoCAD,SolidWorks图档

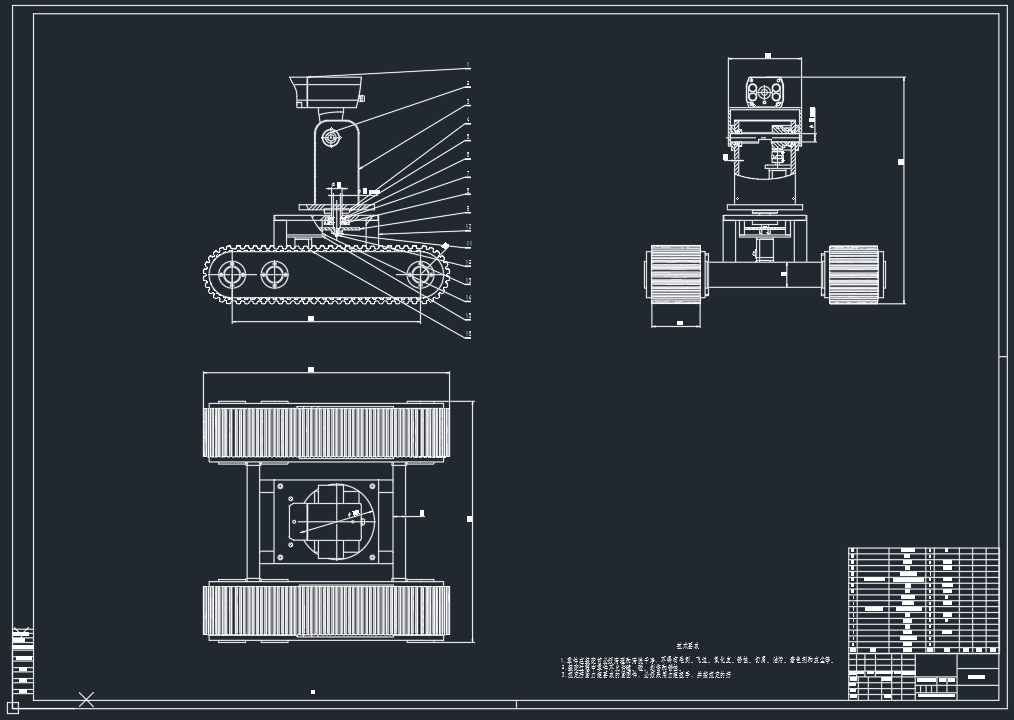

图档名称为：煤矿井下巡检机器人的结构与控制设计含三维+二维+说明书，属于机械设备，智能装置分类，软件为AutoCAD,SolidWorks, 图纸格式为sldasm,sldprt,dwg，可在线预览，可编辑，可供设计参考

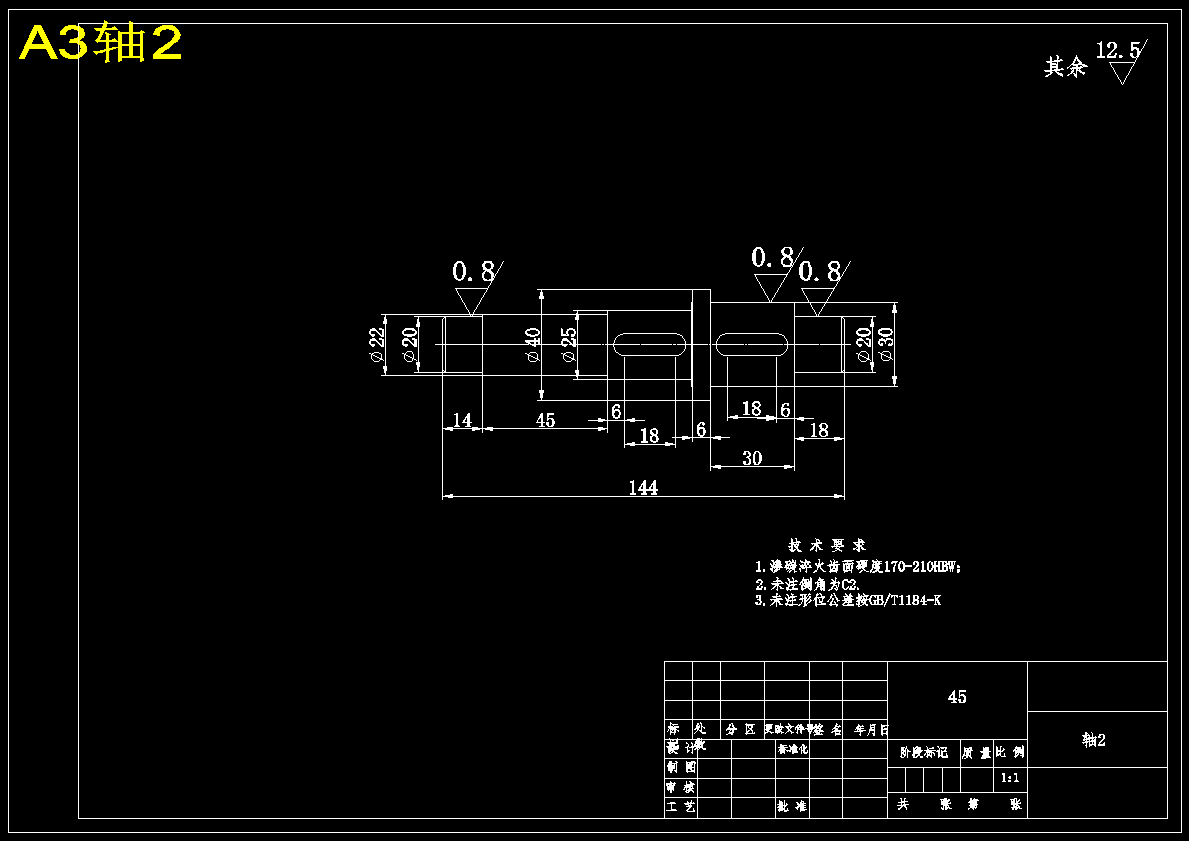

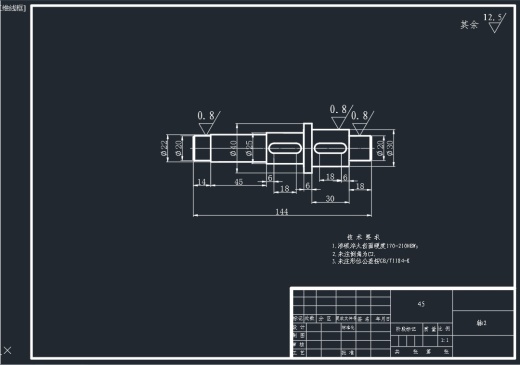

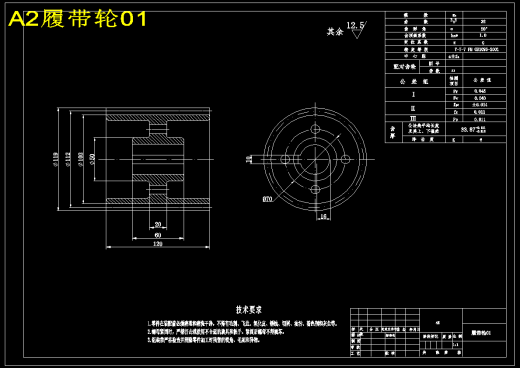

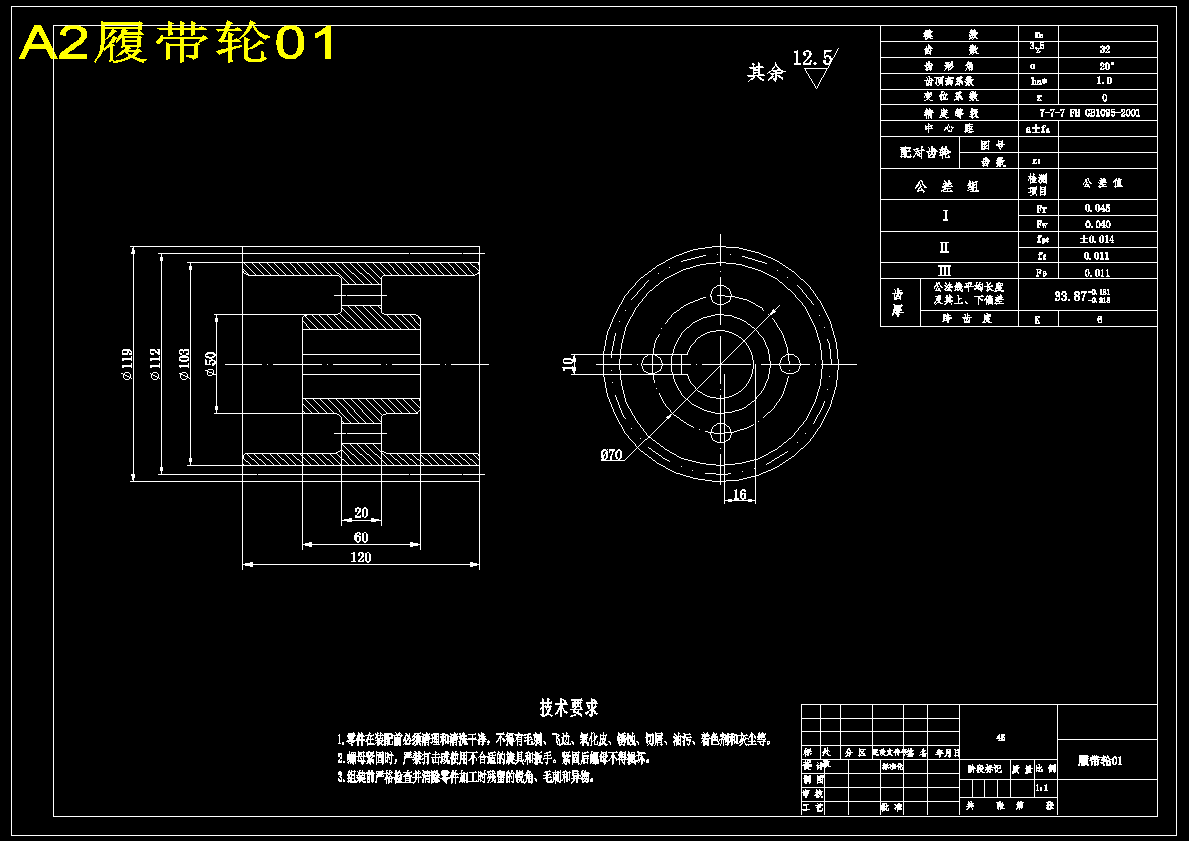

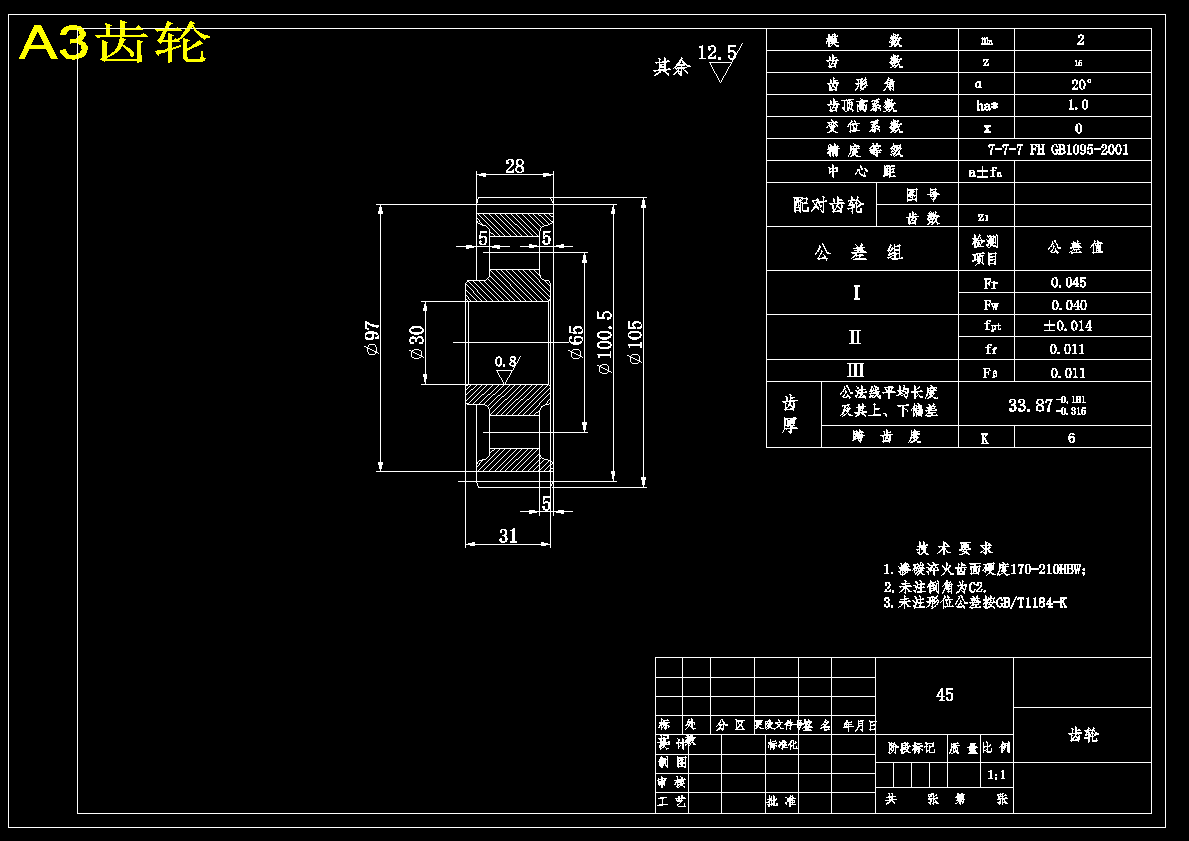

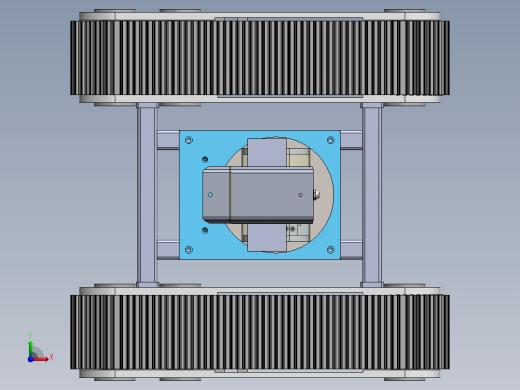

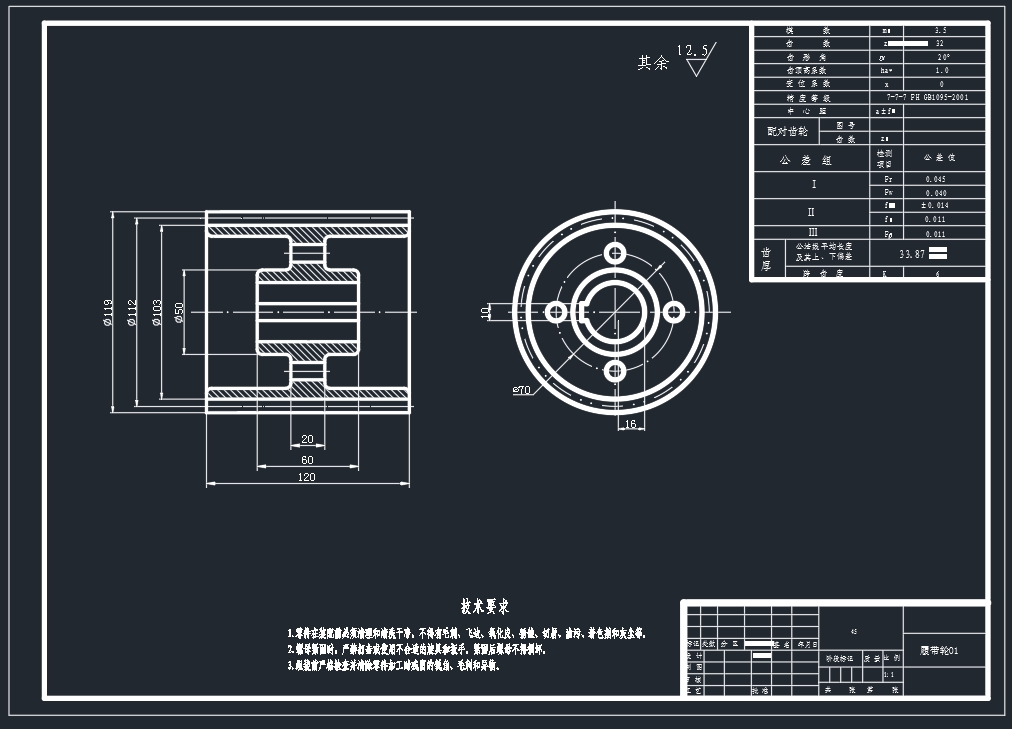

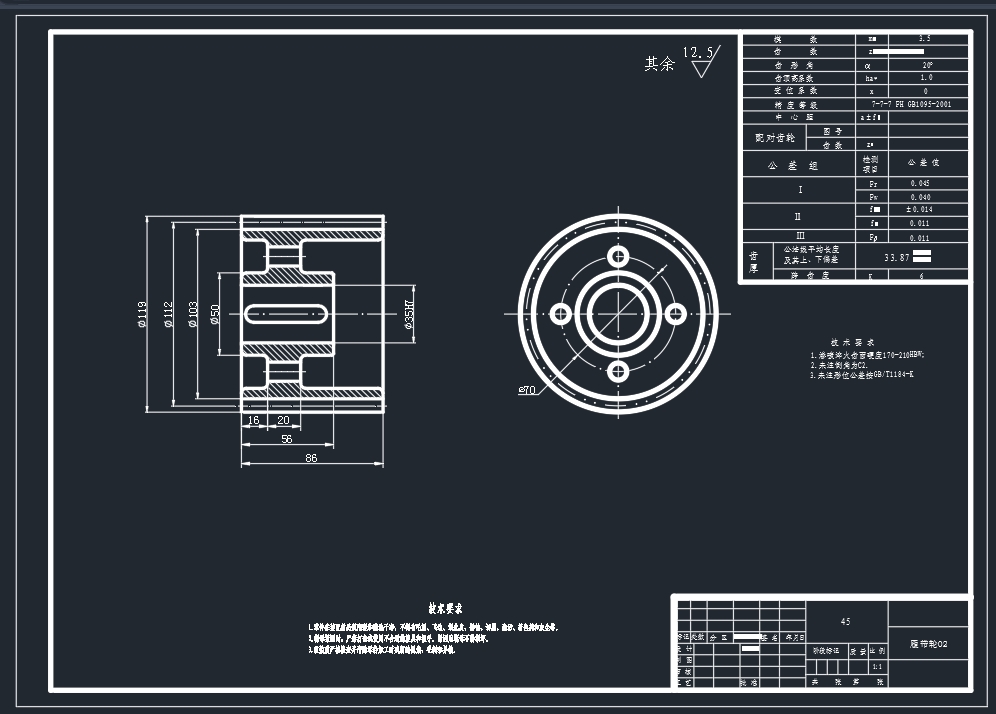

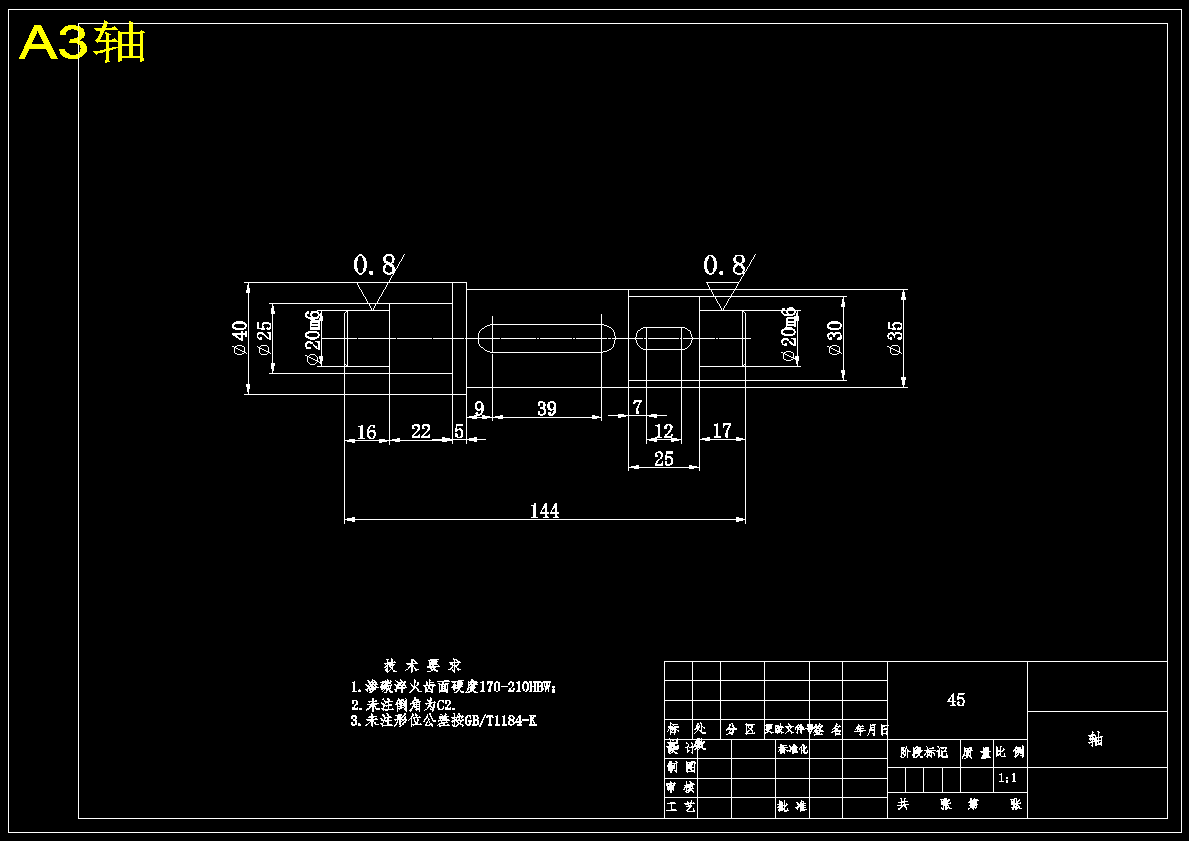

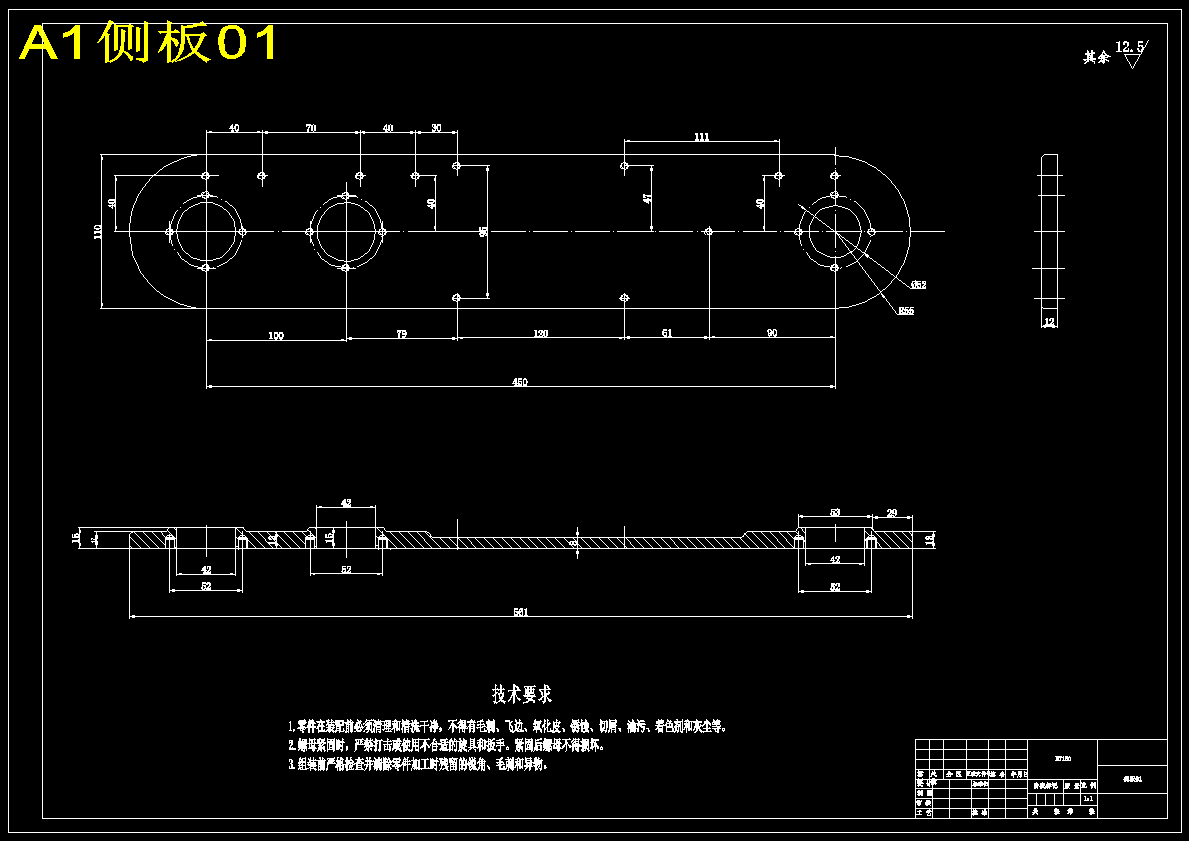

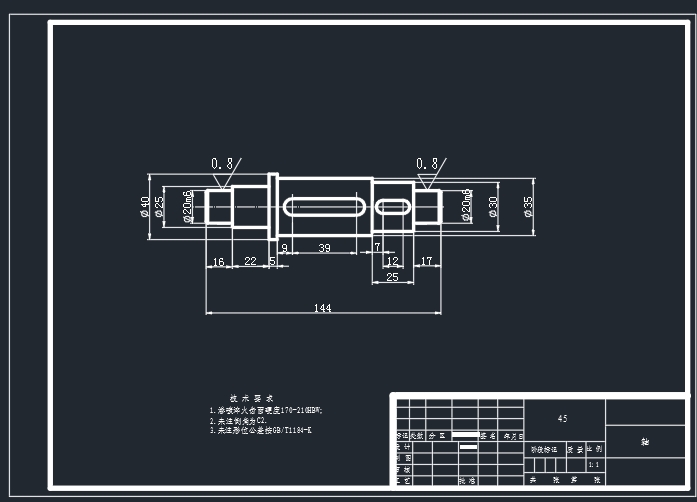

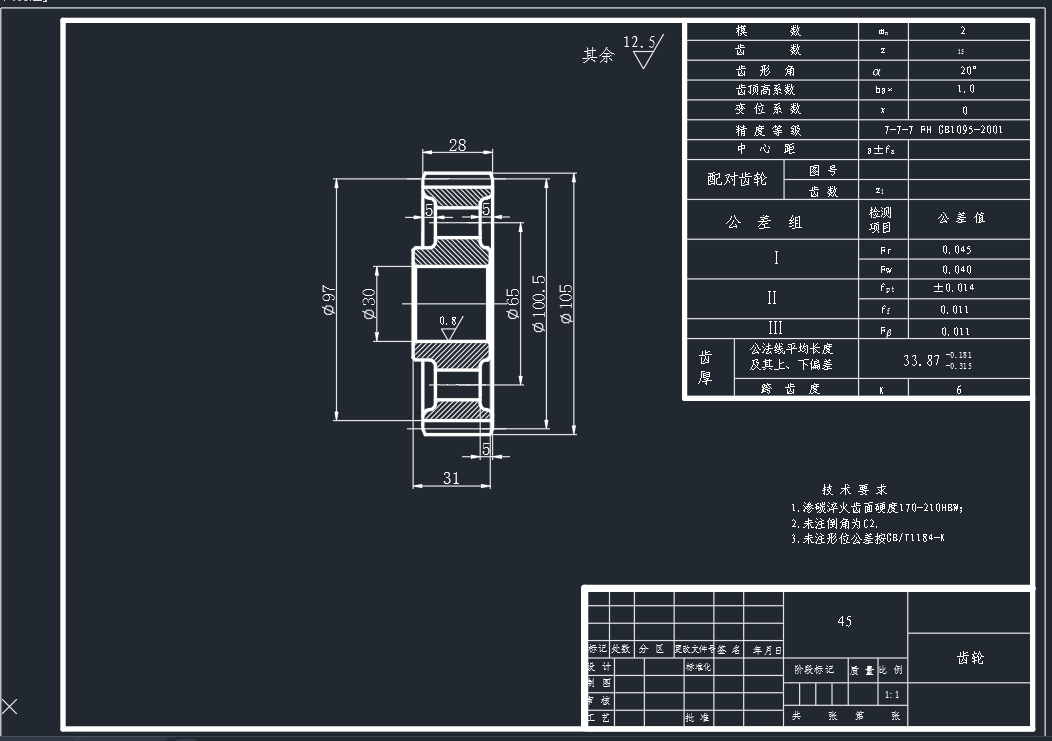

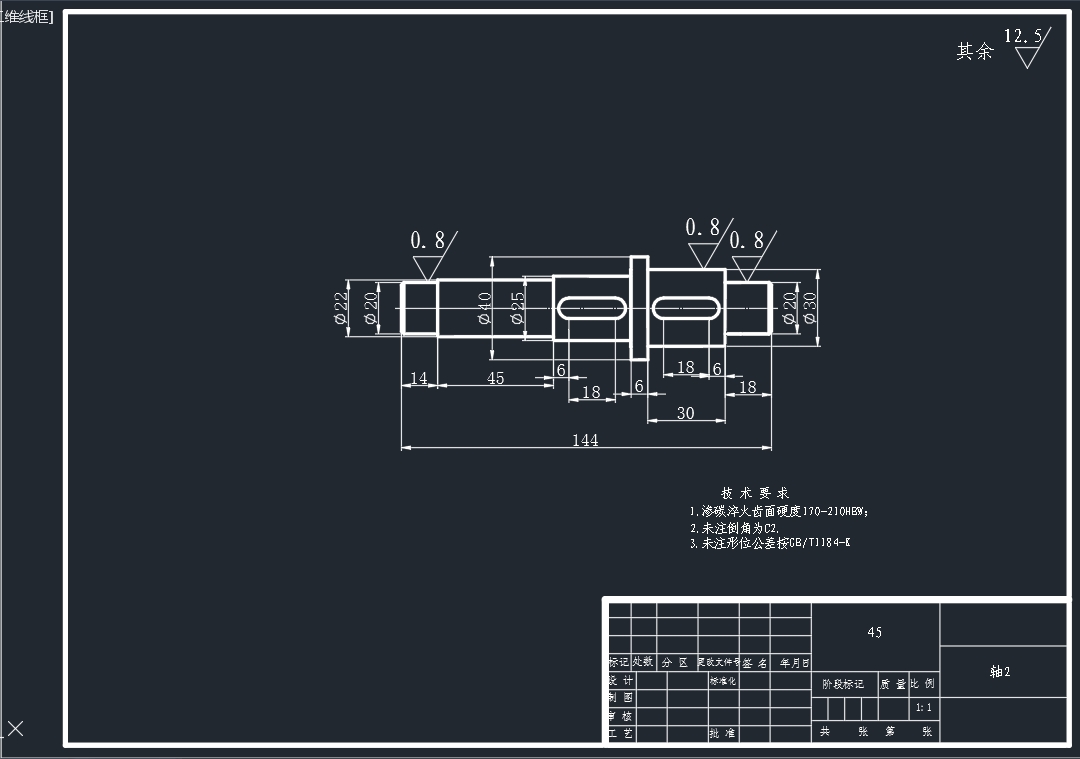

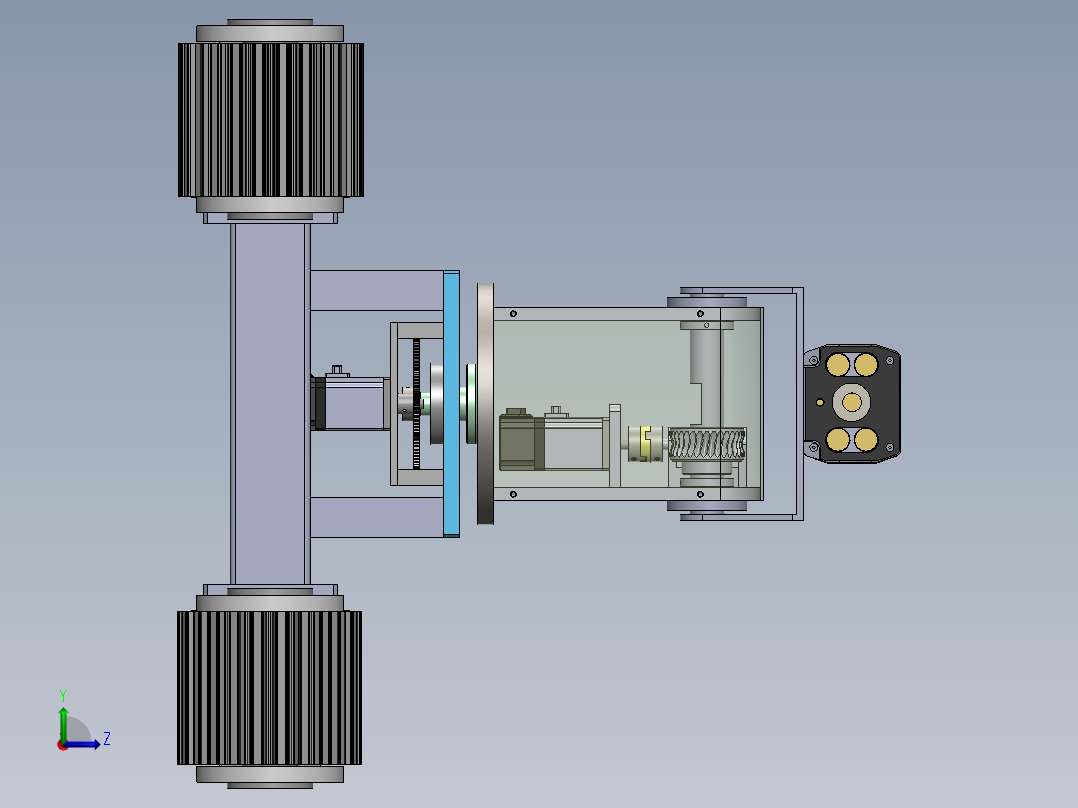

平面图

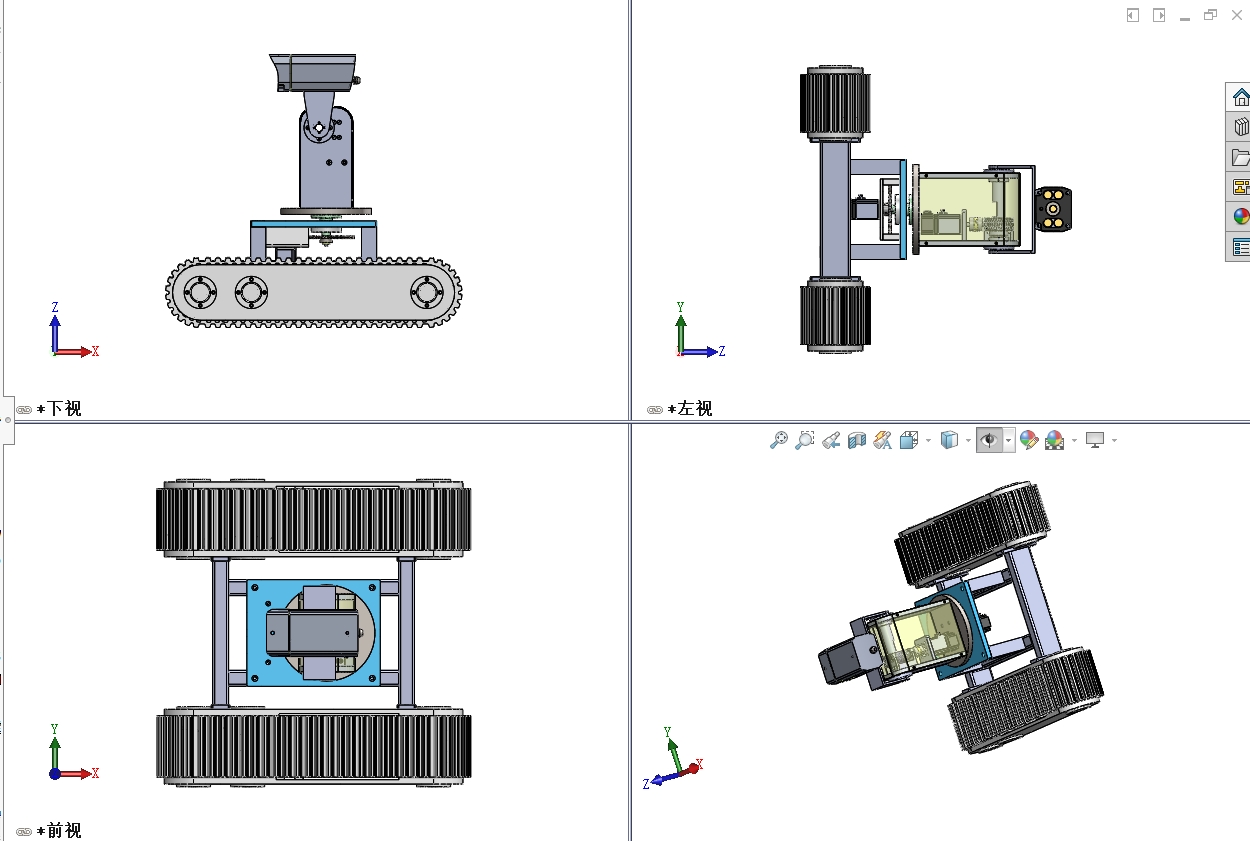

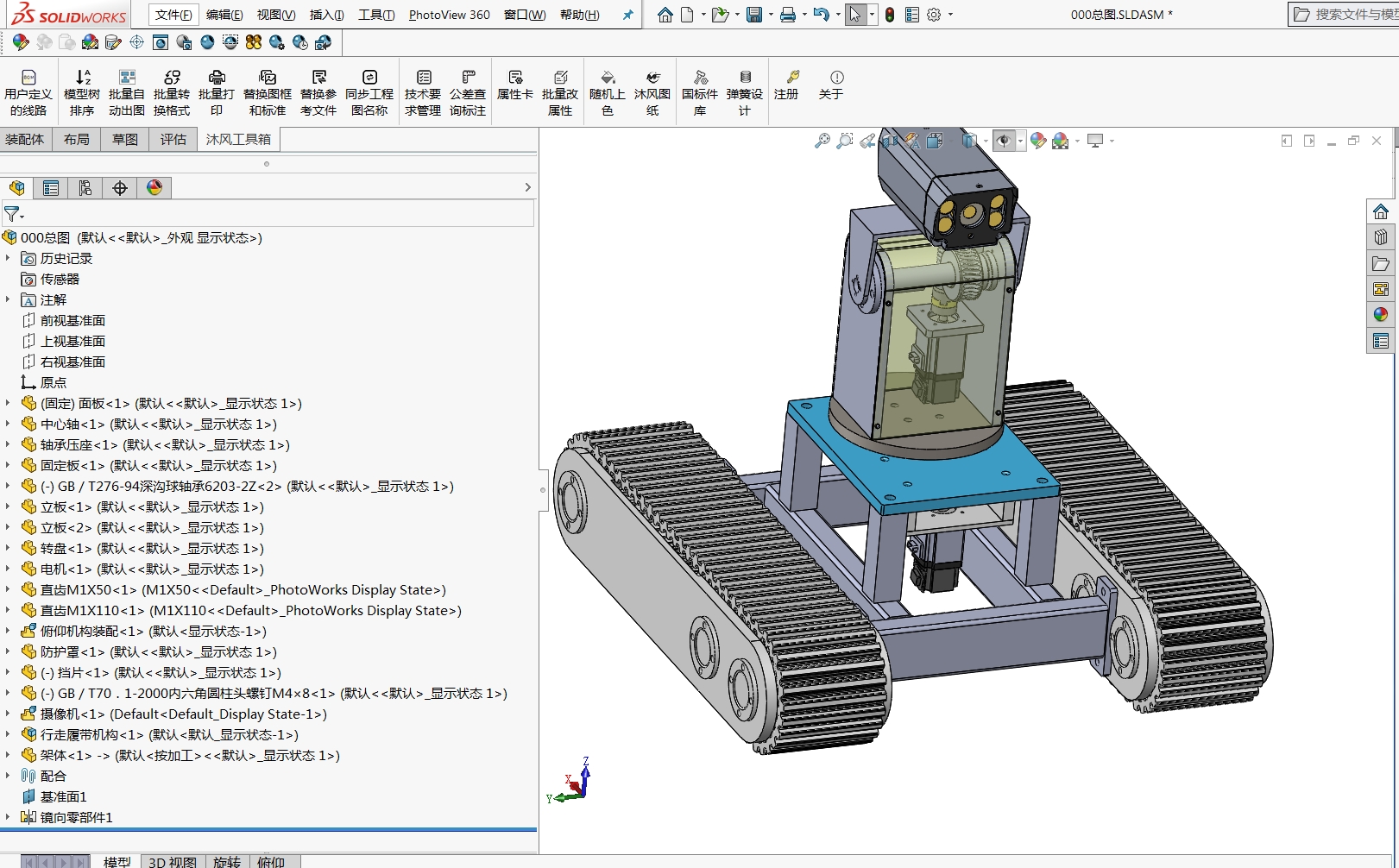

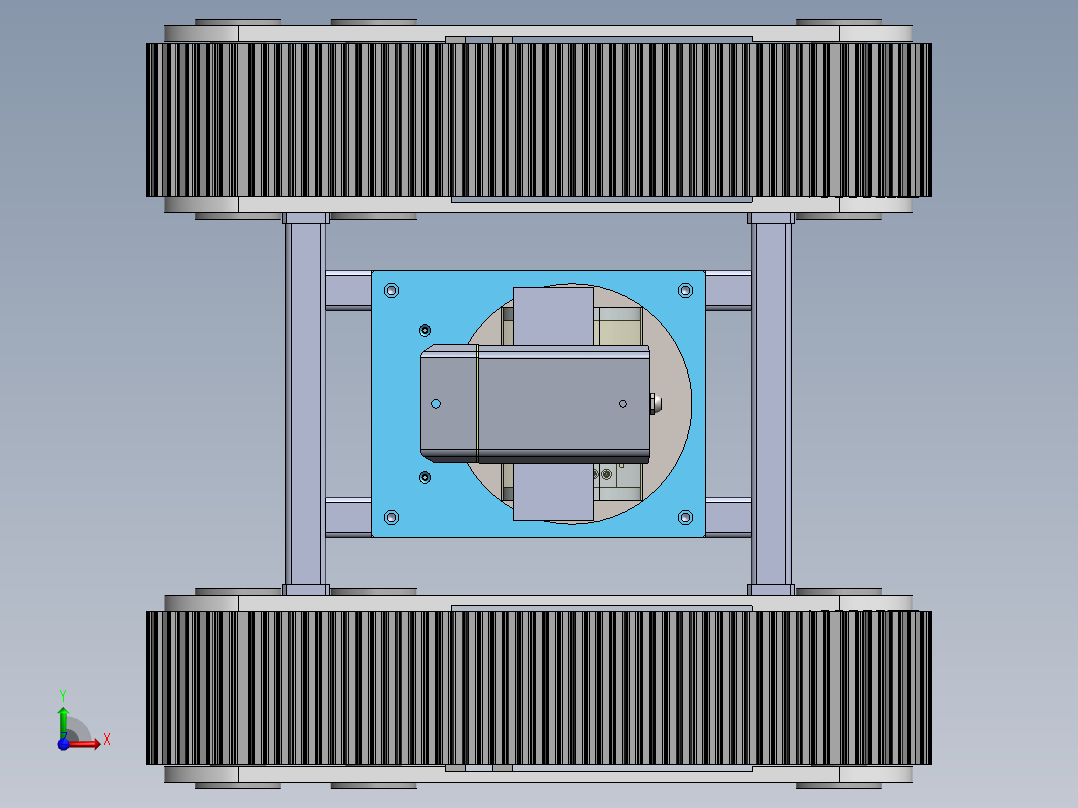

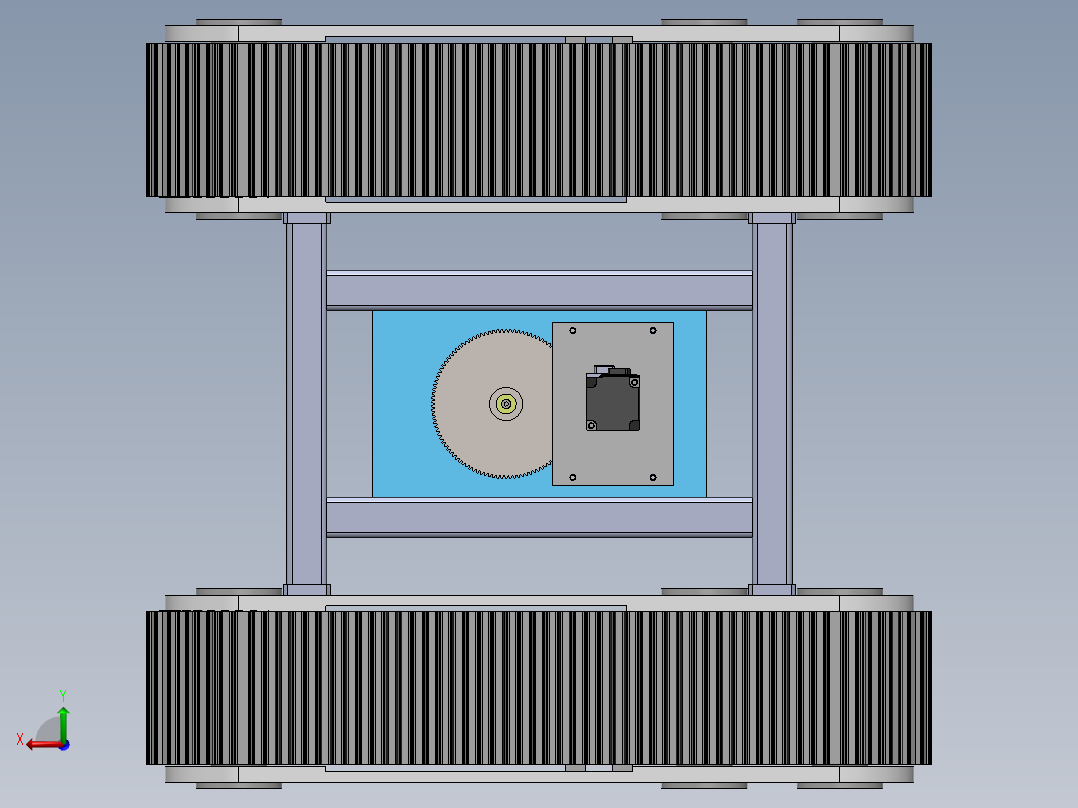

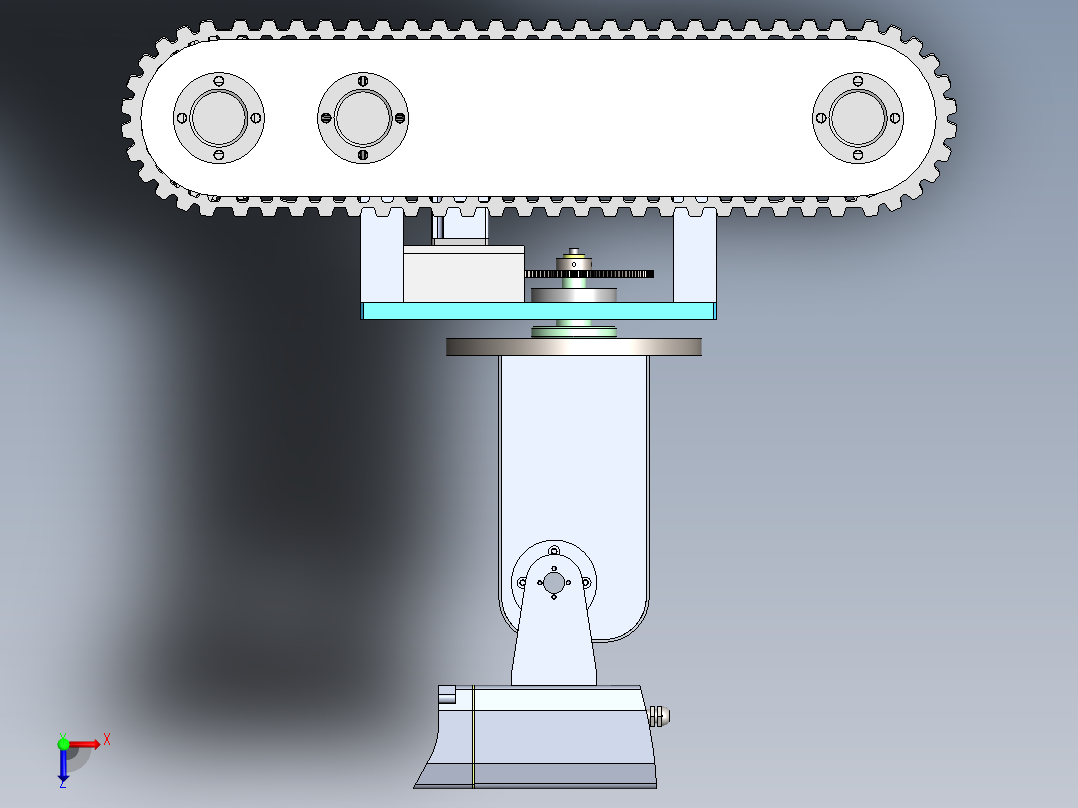

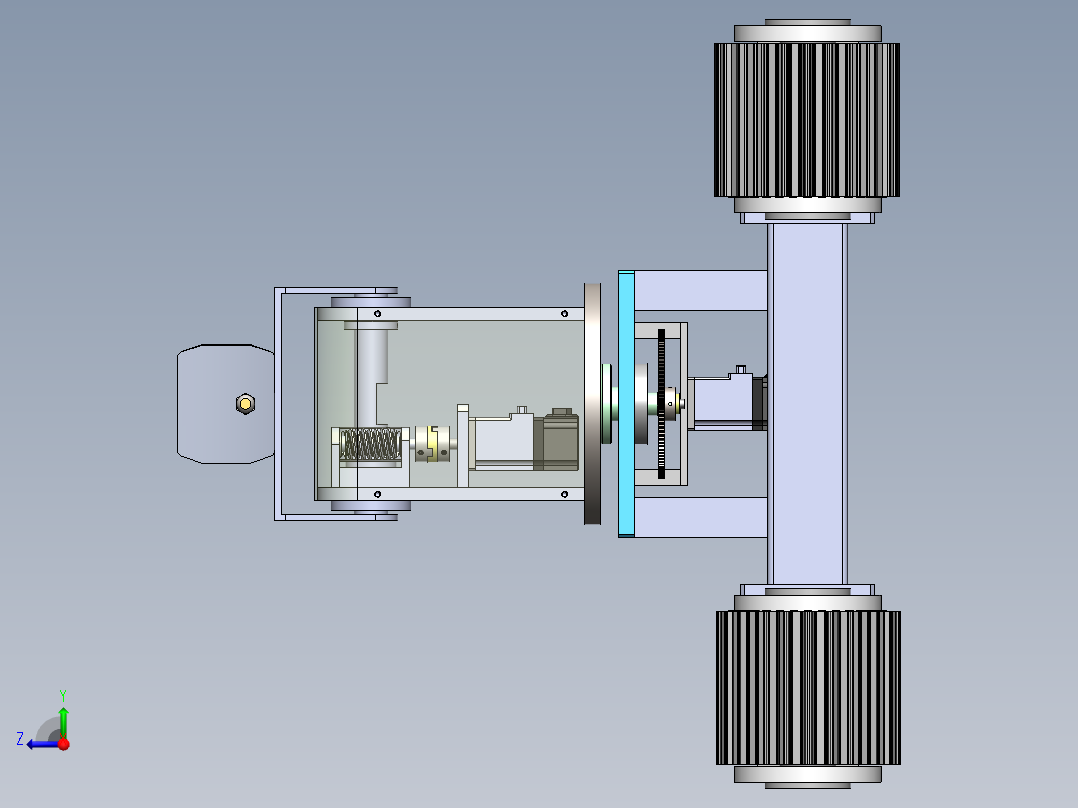

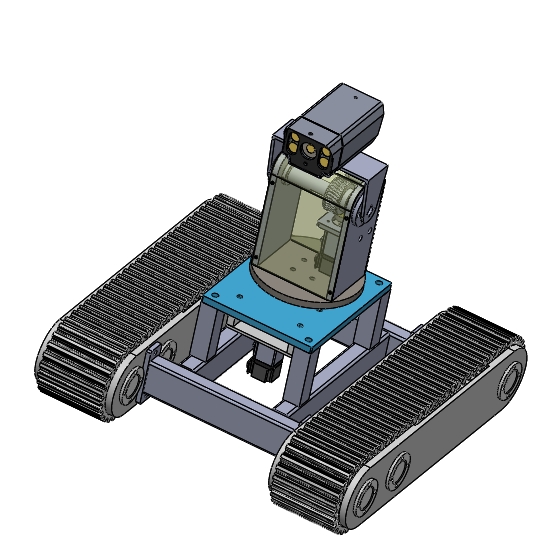

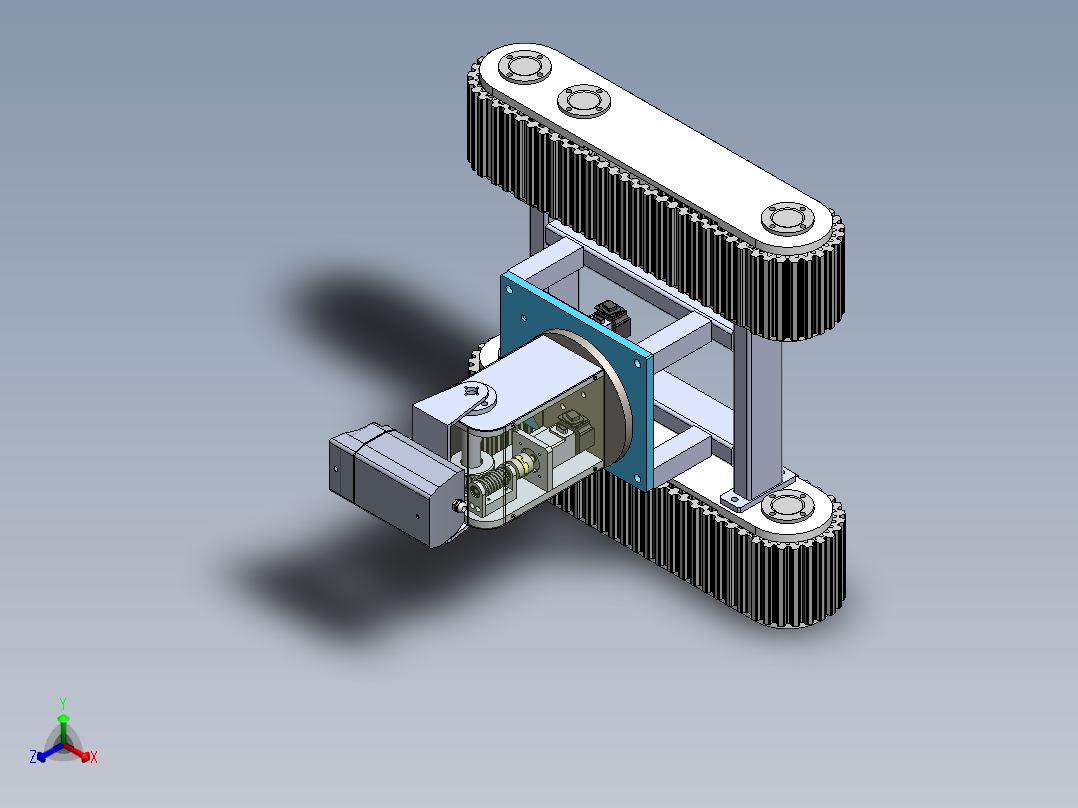

3D视图

加入收藏

模型参数

模型ID：10395467

模型大小：34.05M

软件版本： AutoCAD 2020,SolidWorks

模型格式：sldasm,sldprt,dwg

是否可编辑：可修改，包括参数

上传时间：2026-03-24

图纸介绍：

下载模型

拂袖烟

+ 关注

作品: 0

粉丝: 0

文件列表

1. 000总图.SLDASM

4.19 MB

2. 000总图.SLDDRW

1.46 MB

3. 1000.txt

708 B

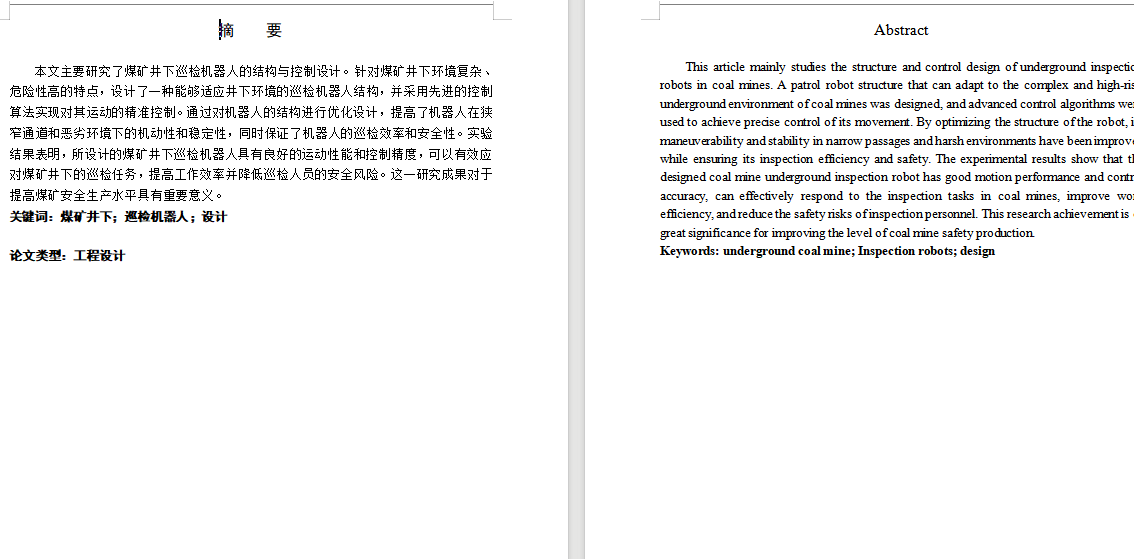

4. 1733667030349.jpg

40.2 KB

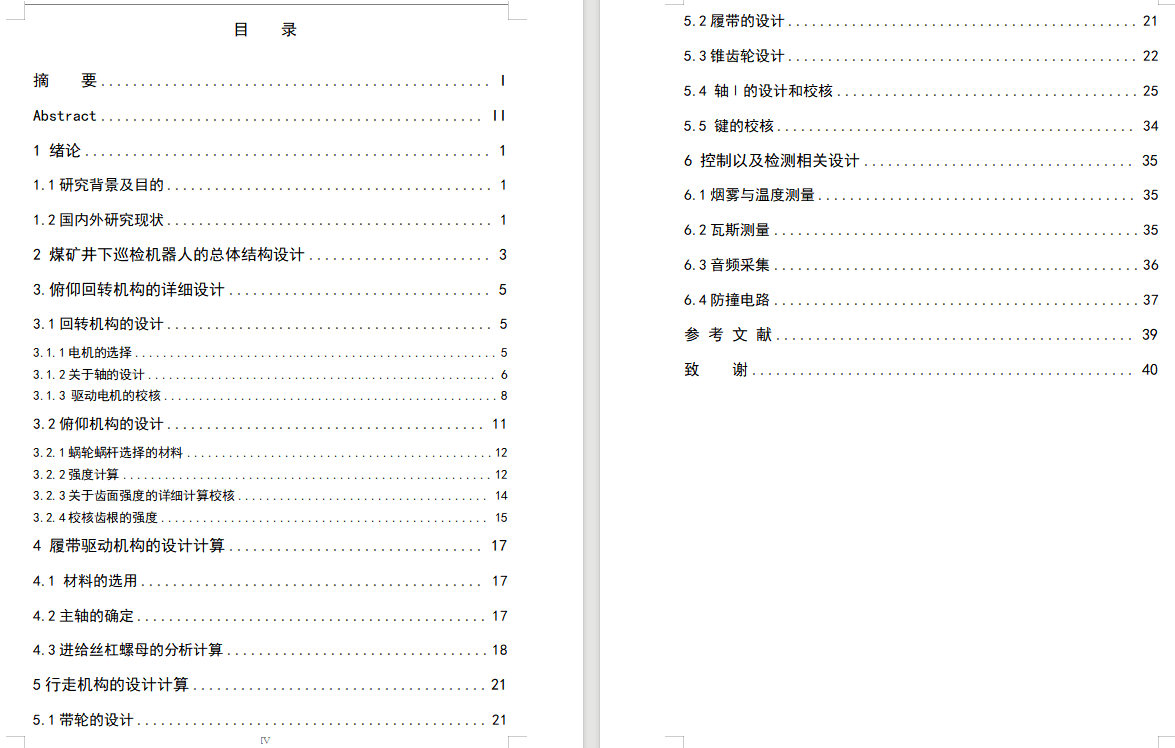

5. 1733667042307.jpg

54.7 KB

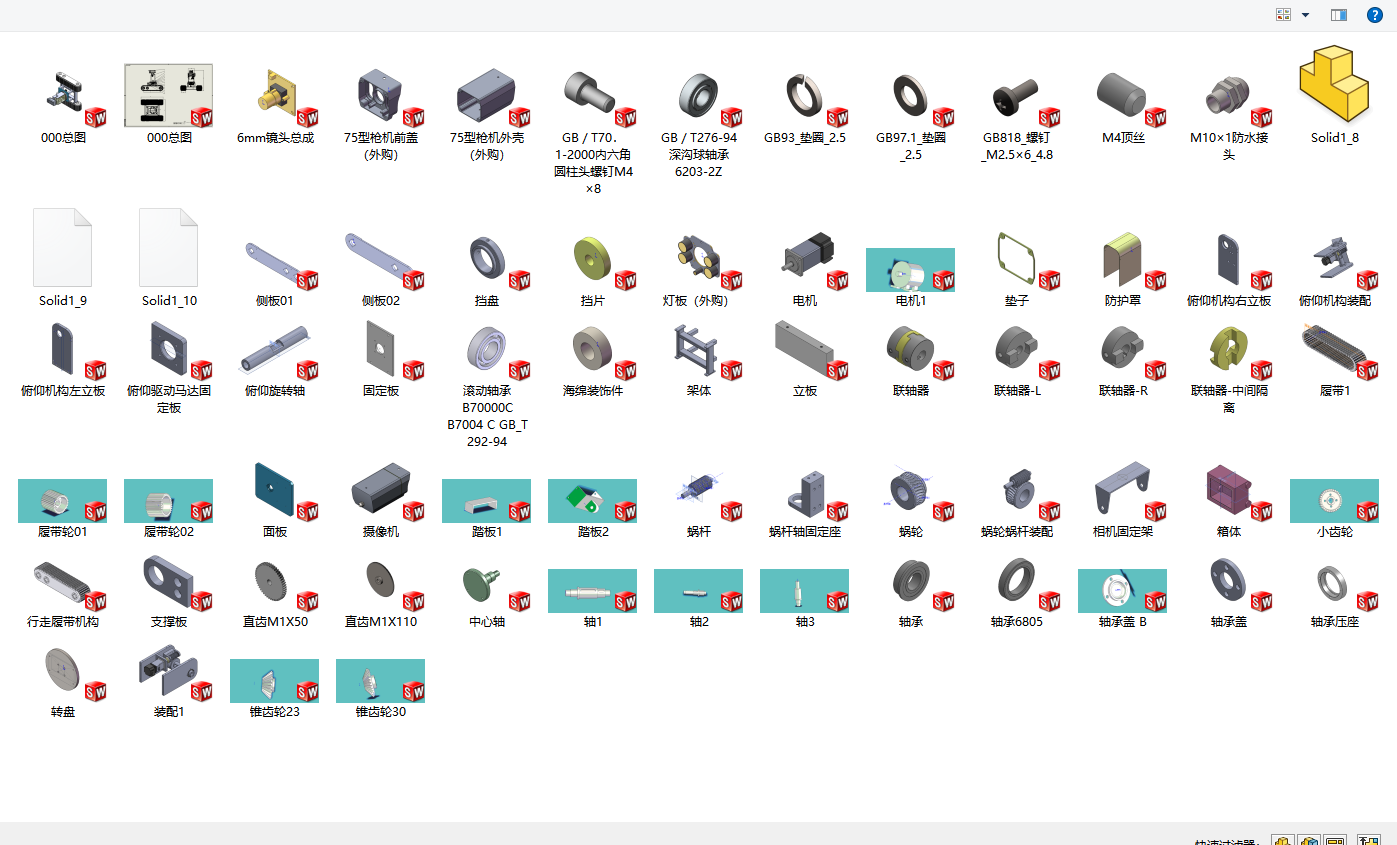

6. 1733667219846.jpg

209 KB

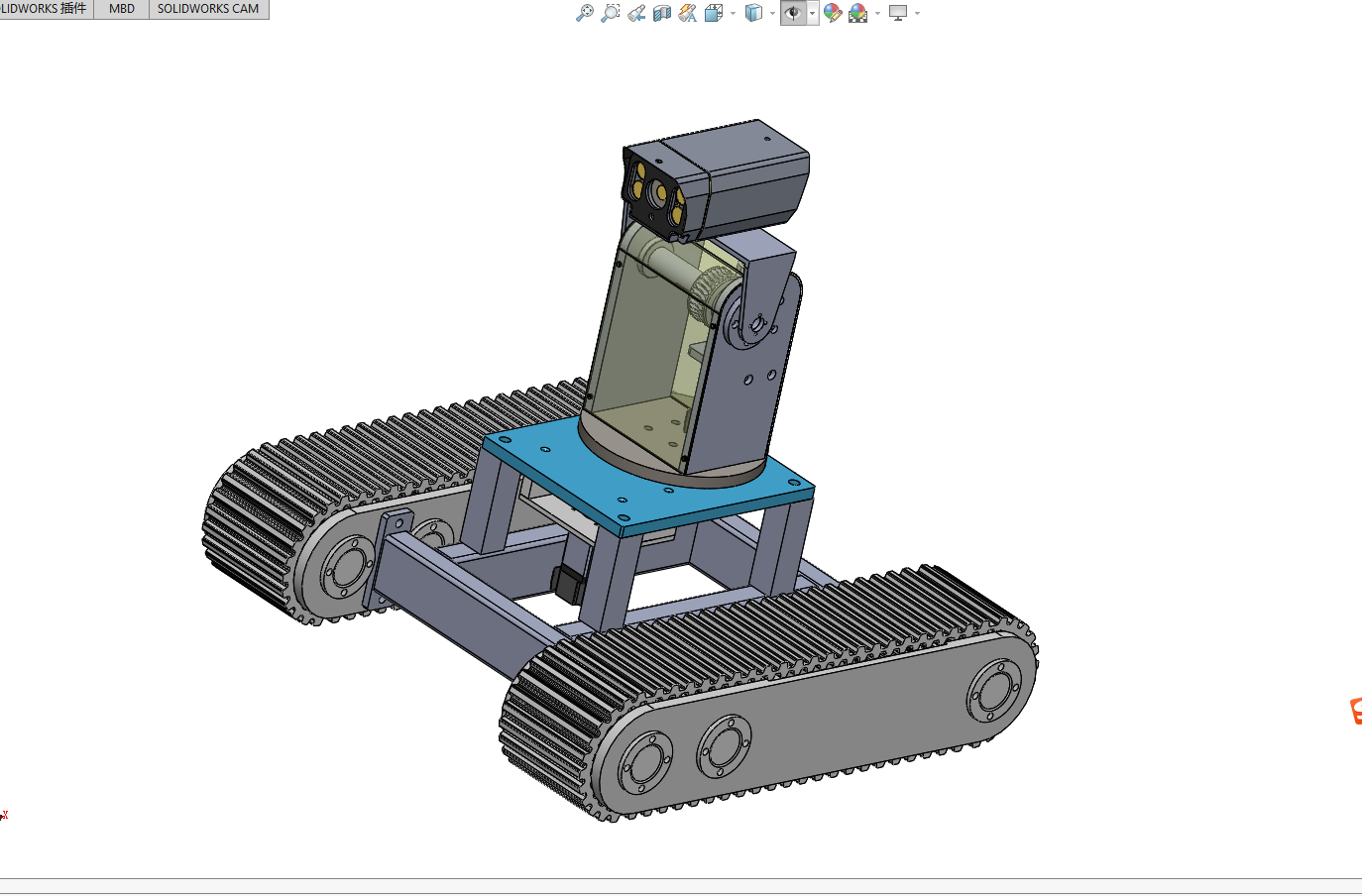

7. 1733667233113.jpg

252 KB

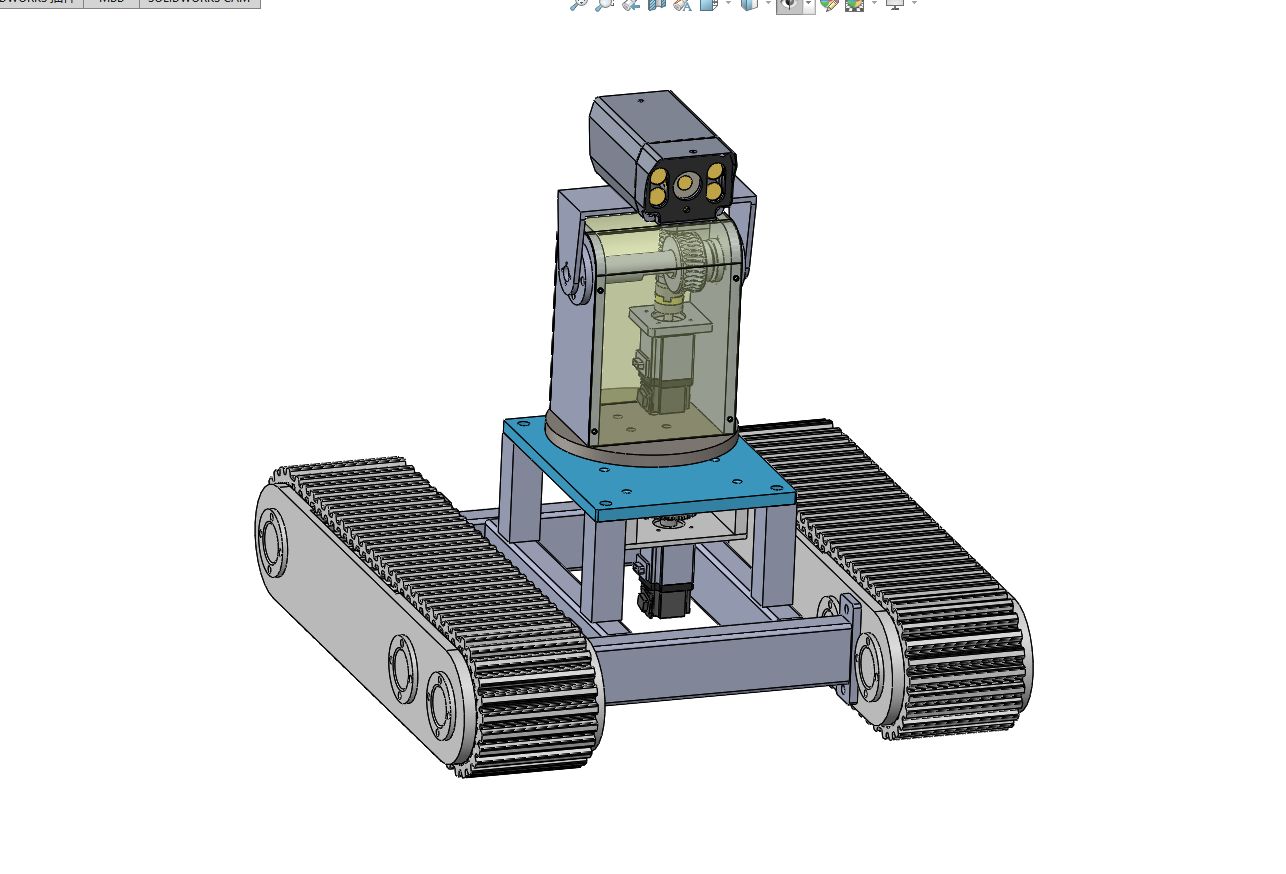

8. 1733667240521.jpg

231 KB

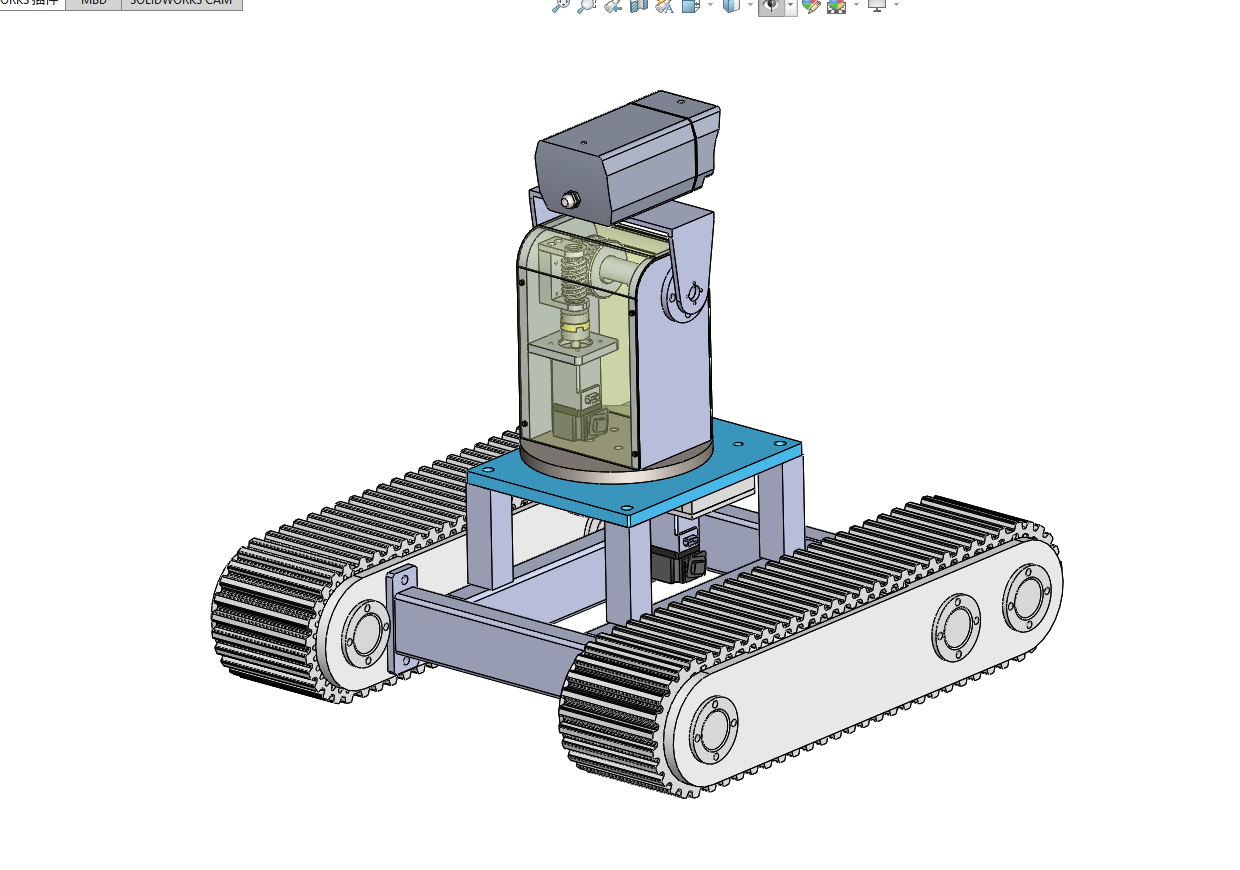

9. 1733667249142.jpg

243 KB

10. 6mm镜头总成.SLDPRT

167 KB

11. 75型枪机前盖（外购）.SLDPRT

490 KB

12. 75型枪机外壳（外购）.SLDPRT

280 KB

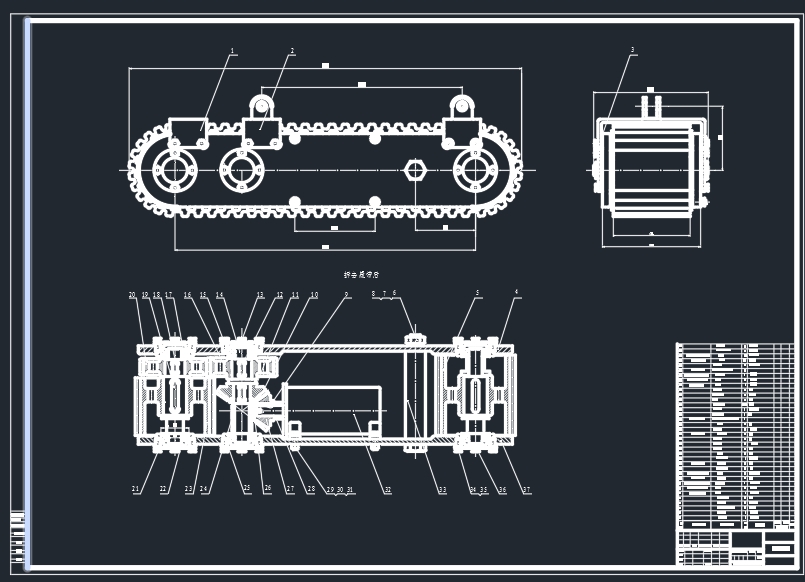

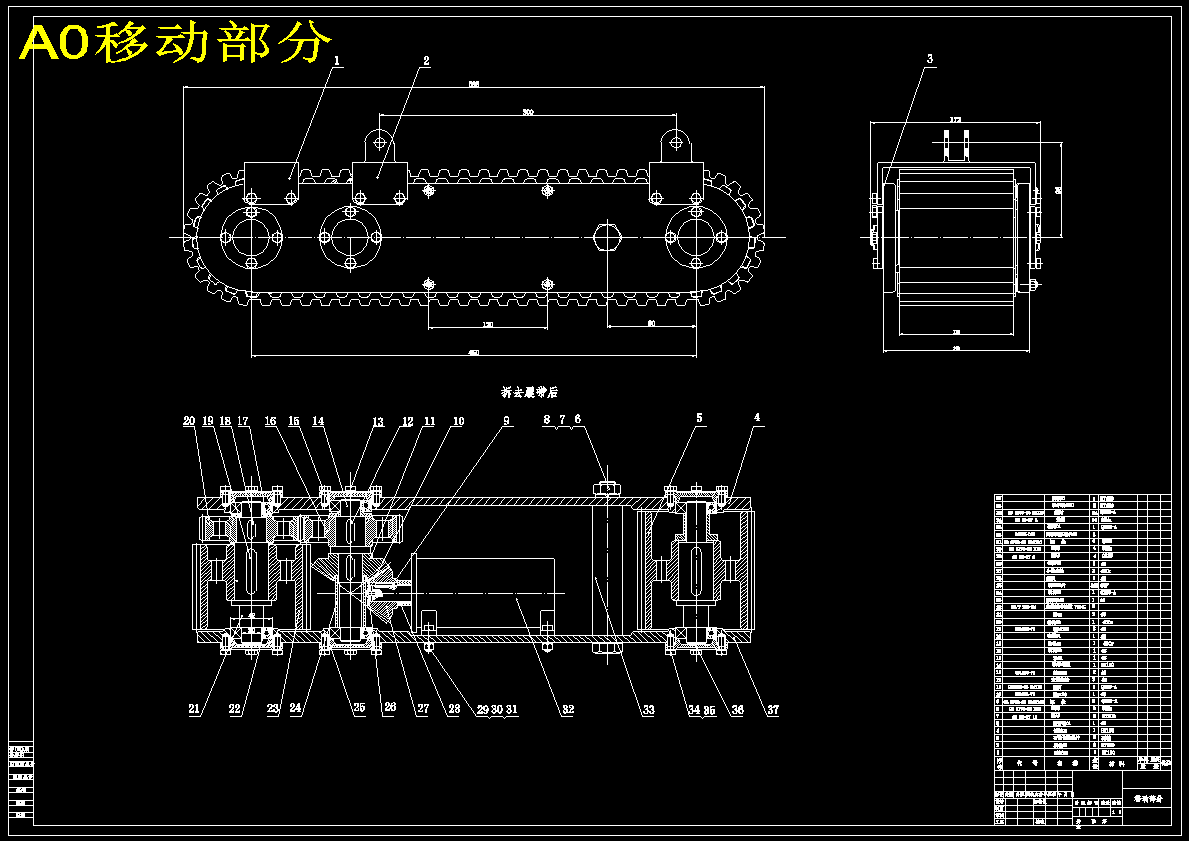

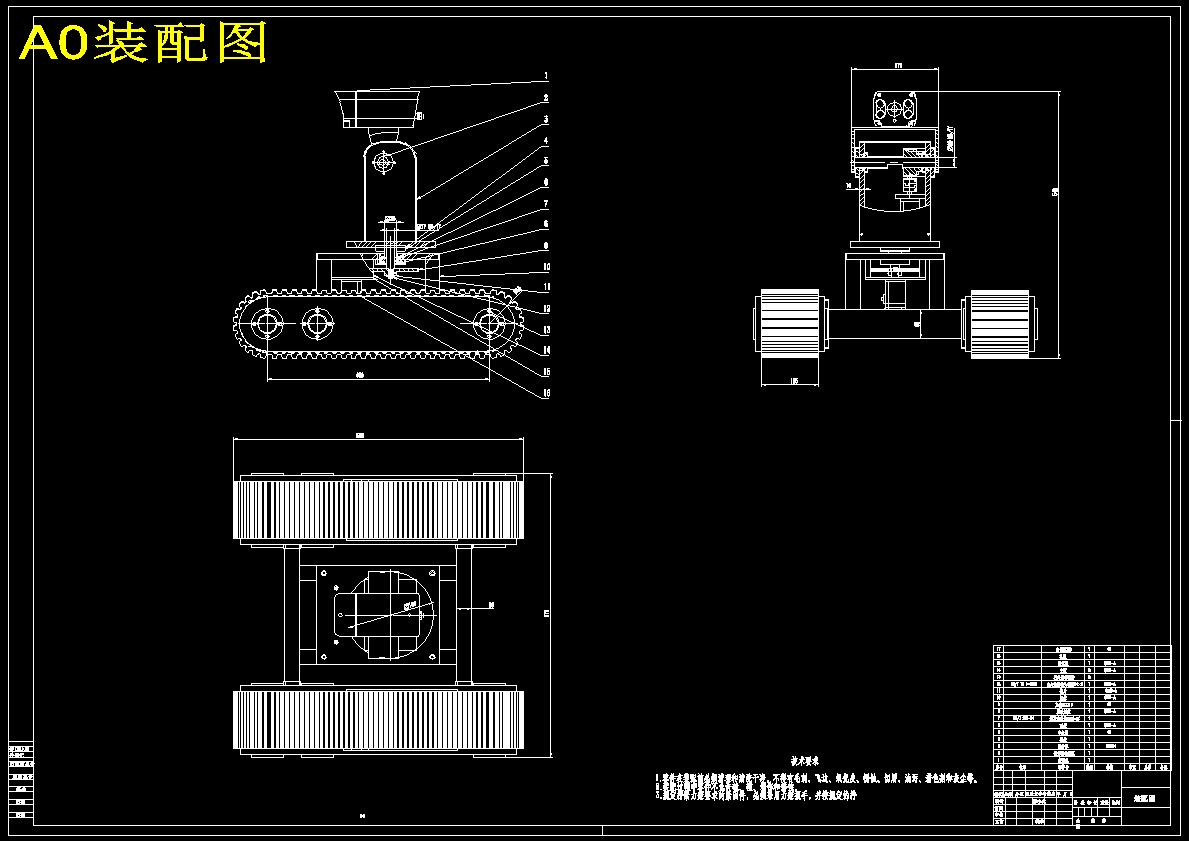

13. A0移动部分.dwg
