端盖冲压成形工艺及落料拉伸复合模具设计【全套11张CAD图】AutoCAD图档
图档名称为：端盖冲压成形工艺及落料拉伸复合模具设计【全套11张CAD图】，属于设备部件，传动部件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考
模型参数
模型ID：10359995
模型大小：986.43KB
软件版本： AutoCAD 2007
模型格式：dwg
是否可编辑：可修改，包括参数
上传时间：2025-12-31
图纸介绍：
下载模型
文件列表
1. 上模座.dwg
98.5 KB

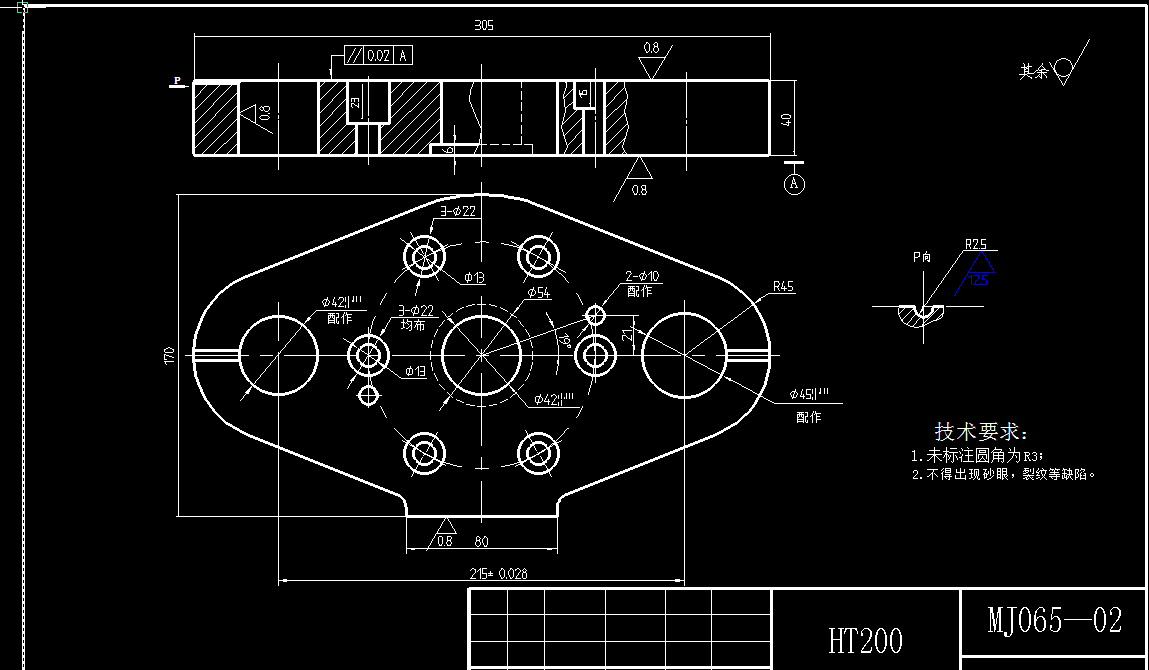

2. 上模座.png
23.3 KB
3. 下垫板.dwg
56.2 KB
4. 下模座.dwg
79 KB

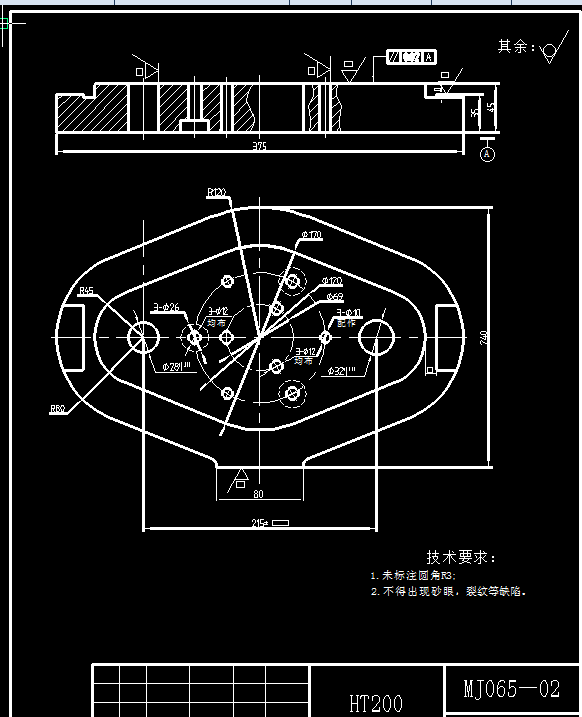

5. 下模座.png
18.3 KB
6. 中英文摘要.doc
31.5 KB
7. 凸凹模.dwg
61.9 KB

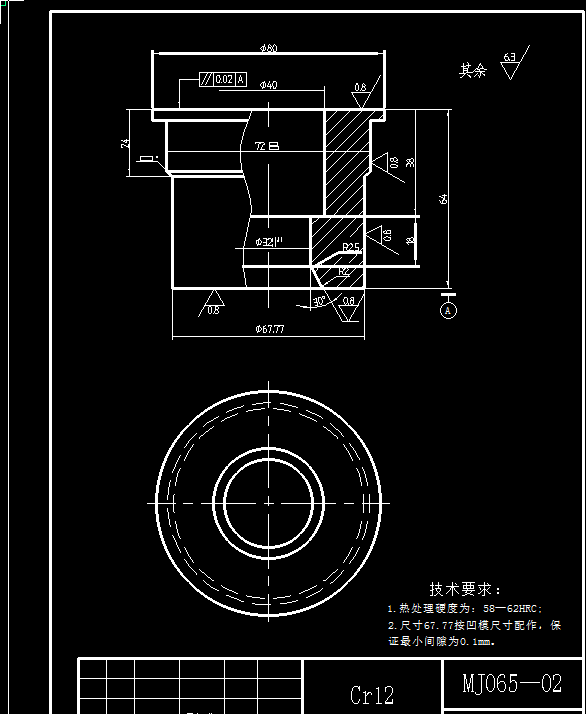

8. 凸凹模.png
15.2 KB
9. 凸凹模固定板.dwg
115 KB
10. 凸模+顶件块.dwg
59.5 KB
11. 卸料板.dwg
52.1 KB
12. 推件块~.dwg
64.7 KB

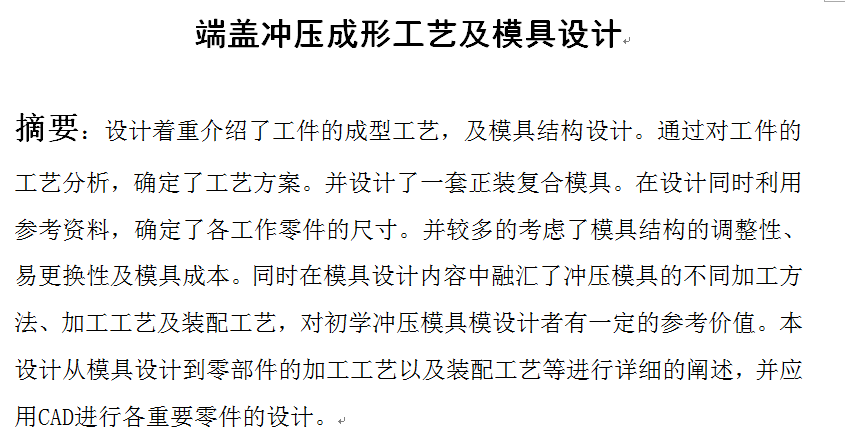

13. 摘要.png
50.3 KB
14. 模柄.dwg
82.4 KB

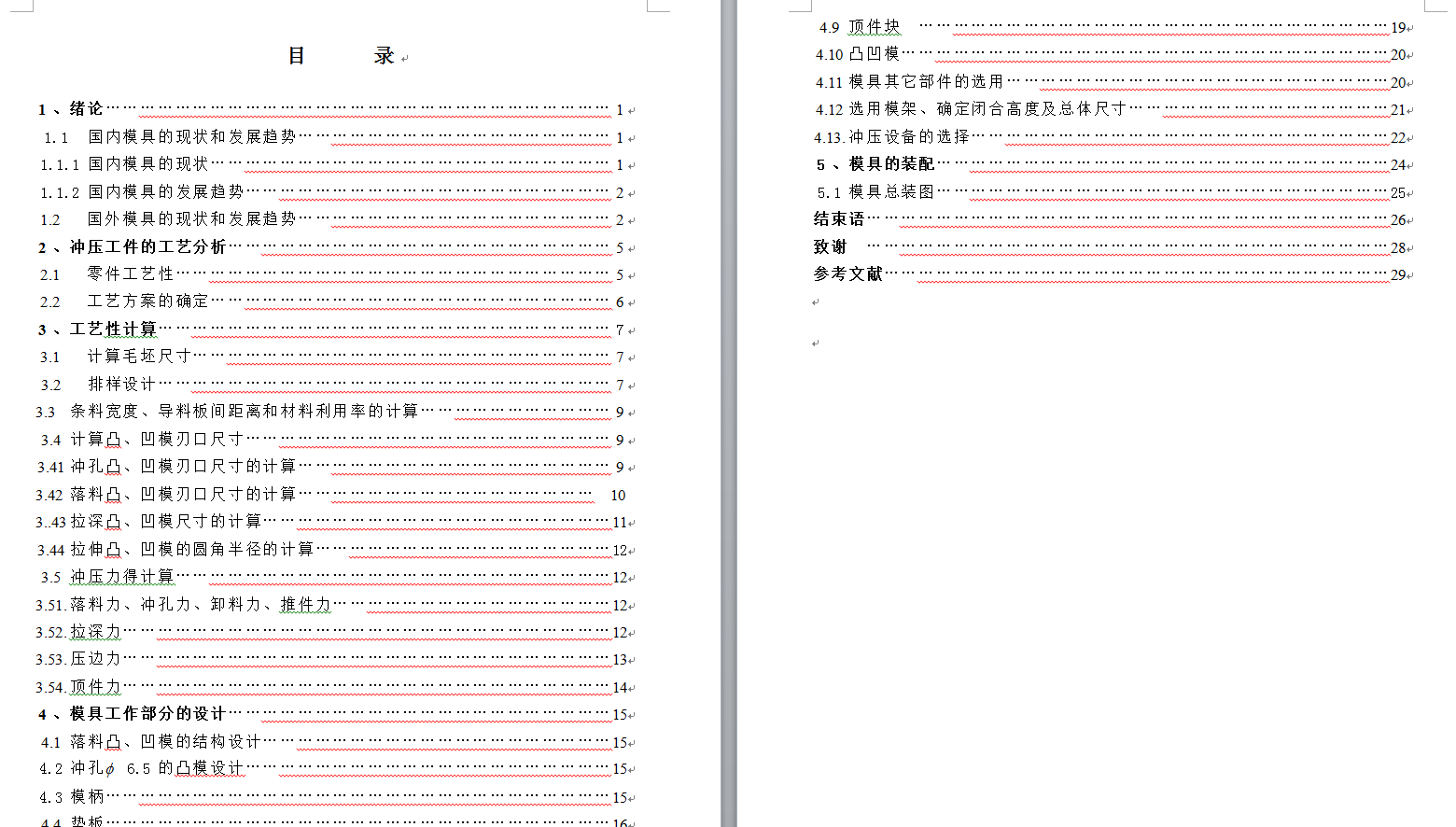

15. 目录.doc
32 KB
16. 目录.png
51 KB
17. 端盖冲压成形工艺及落料拉伸复合模具设计.doc
787 KB

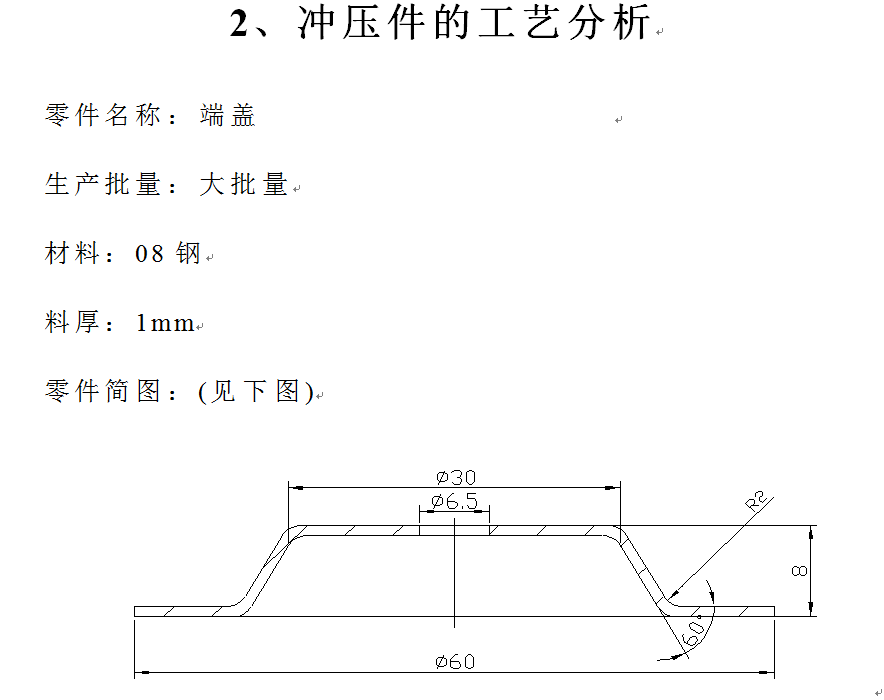

18. 端盖零件图.png
22.1 KB

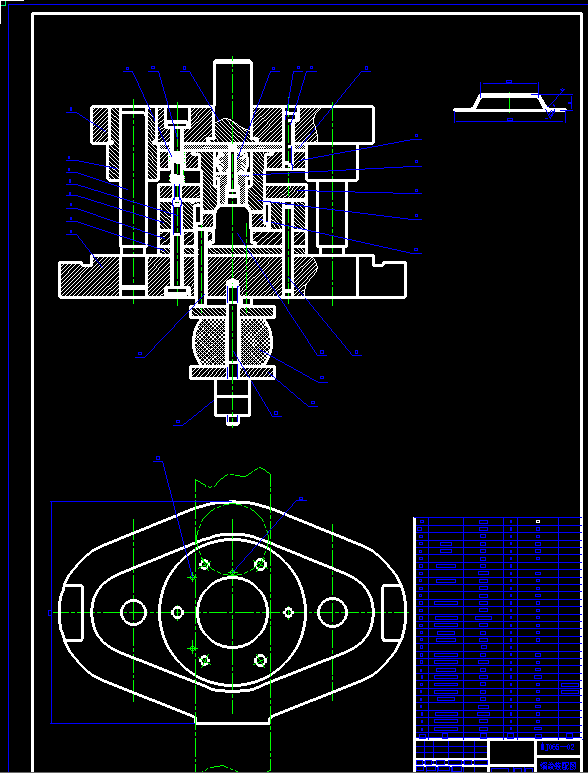

19. 端盖零件落料拉伸复合模具装配图.png
24.8 KB
20. 落料拉深复合装配图.dwg
158 KB
21. 顶件快.dwg
66.3 KB
