机械设备 / 非标机械 / 限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）AutoCAD图档

图档名称为：限滑差速器的设计（摩擦片式）（含9张CAD图纸），属于机械设备，非标机械分类，软件为AutoCAD, 图纸格式为dwg,pdf，可在线预览，可编辑，可供设计参考

平面图

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

限滑差速器的设计（摩擦片式）（含9张CAD图纸）

加入收藏

模型参数

模型ID：10345972

模型大小：1.49M

软件版本： AutoCAD 2007

模型格式：dwg,pdf

是否可编辑：可修改，包括参数

上传时间：2025-12-19

图纸介绍：

下载模型

长亭晚照

+ 关注

作品: 0

粉丝: 0

文件列表

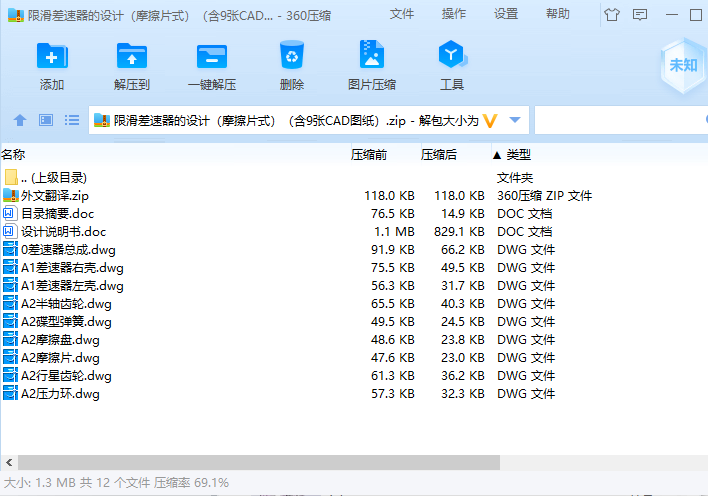

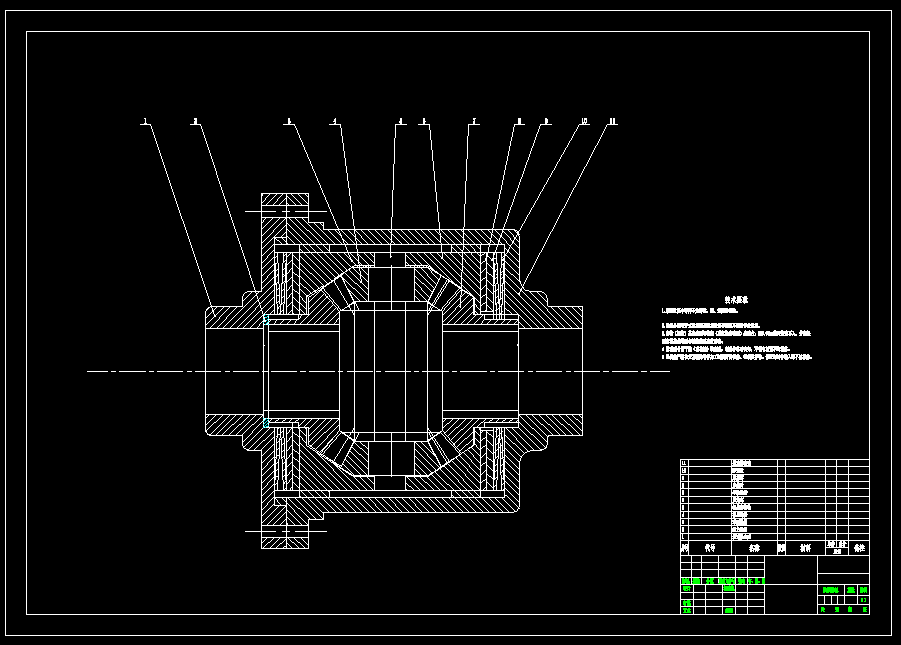

1. 0差速器总成.dwg

91.9 KB

2. 1712407164172.jpg

47 KB

3. 1712407164180.jpg

37.7 KB

4. 1712407164188.jpg

32.4 KB

5. 1712407164196.jpg

34.8 KB

6. 1712407191448.jpg

35.4 KB

7. 1712407195404.jpg

72.1 KB

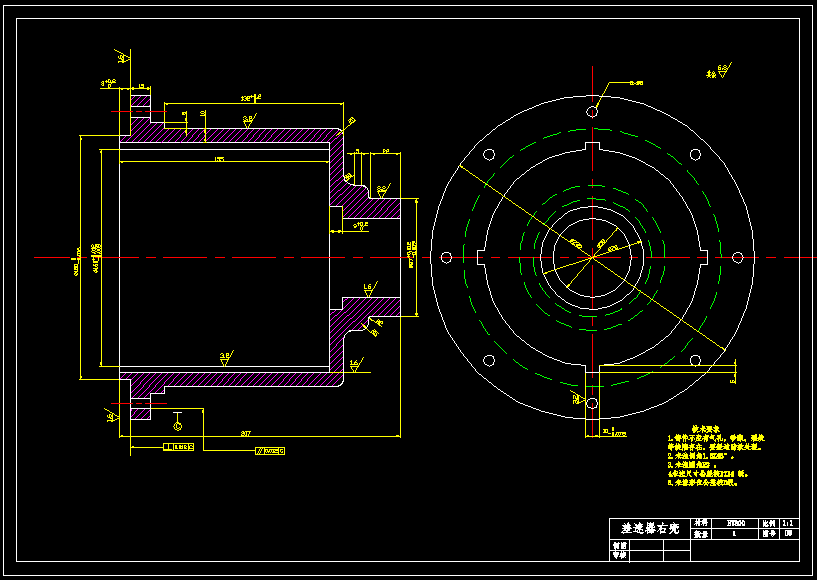

8. A1差速器右壳.dwg

75.5 KB

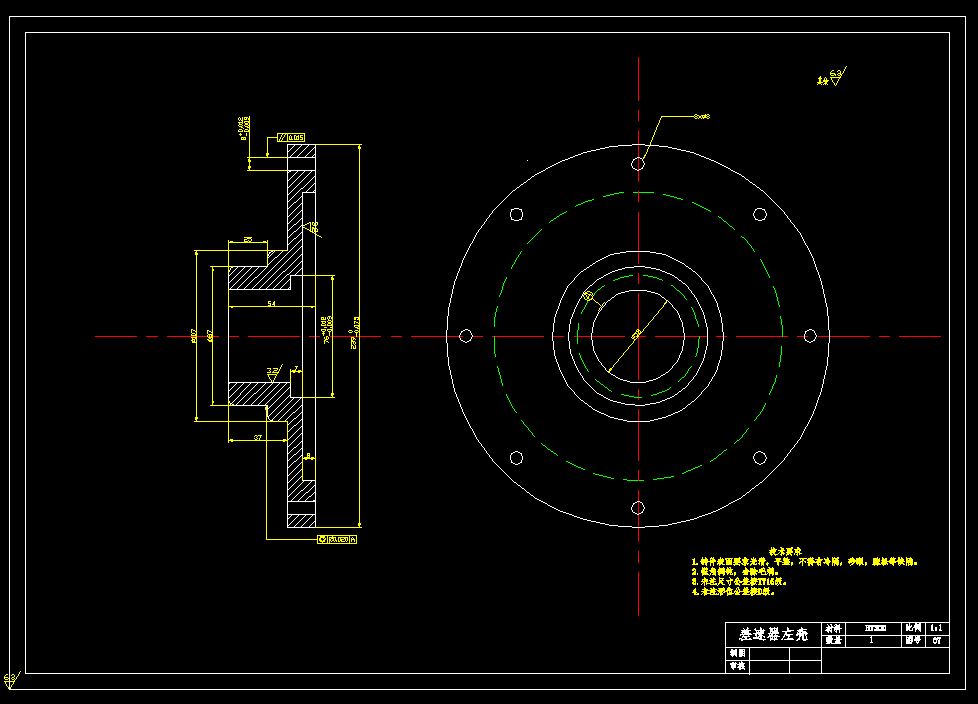

9. A1差速器左壳.dwg

56.3 KB

10. A2半轴齿轮.dwg

65.5 KB

11. A2压力环.dwg

57.3 KB

12. A2摩擦片.dwg

47.6 KB

13. A2摩擦盘.dwg

48.6 KB

14. A2碟型弹簧.dwg

49.5 KB

15. A2行星齿轮.dwg

61.3 KB

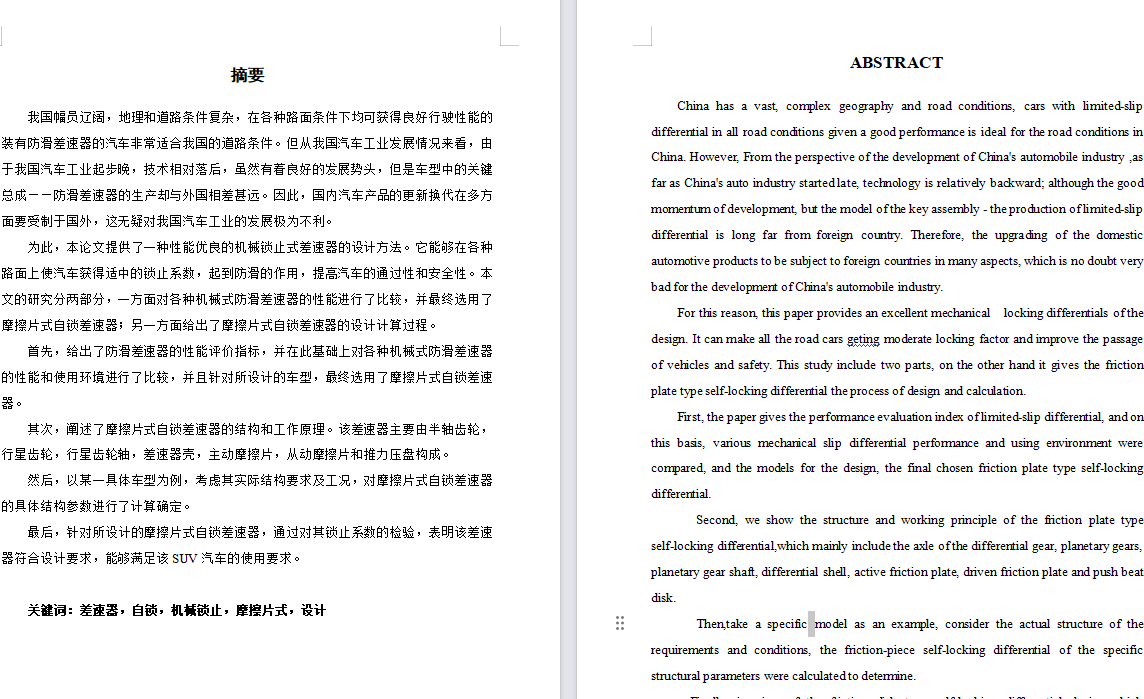

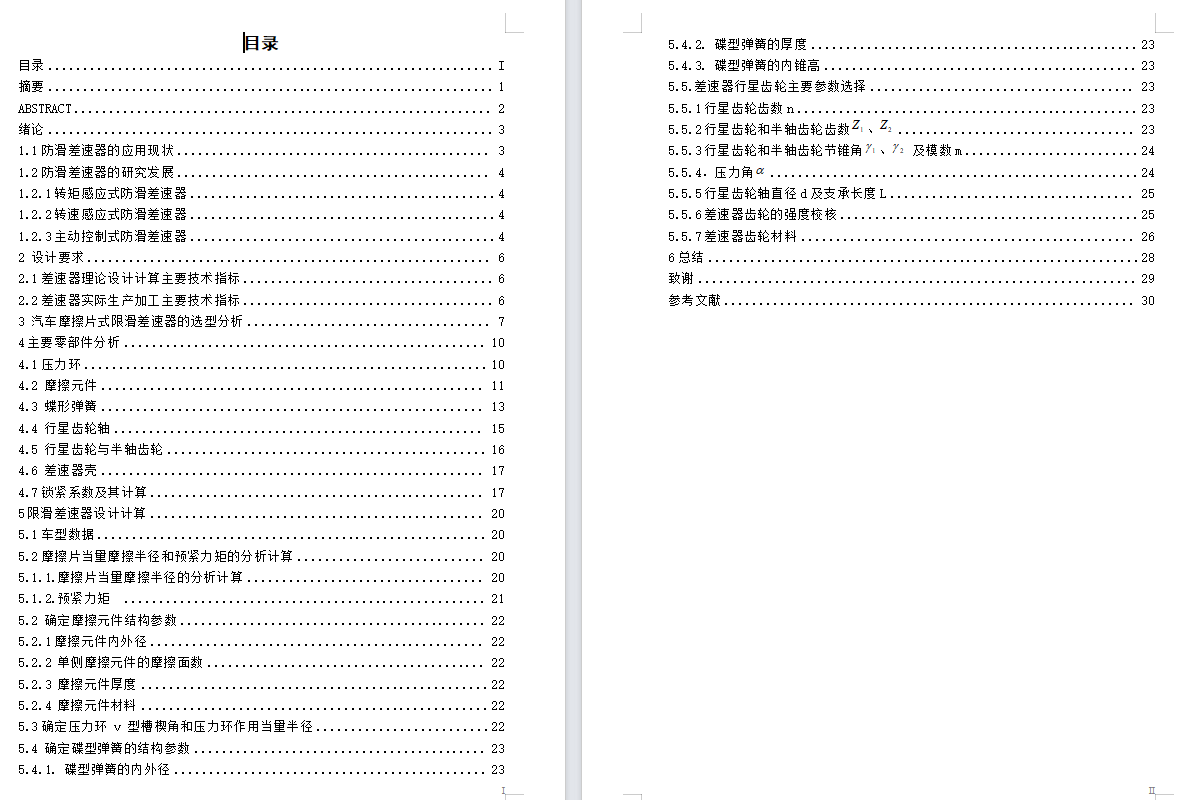

16. 目录摘要.doc

76.5 KB

17. 英文文献翻译.docx

17 KB

18. 英文文献翻译原文.pdf

105 KB

19. 设计说明书.doc

1.09 MB
