设备部件 / 液压气动元件 / DG型液压缸的设计【优秀含CAD图纸】

DG型液压缸的设计【优秀含CAD图纸】AutoCAD图档

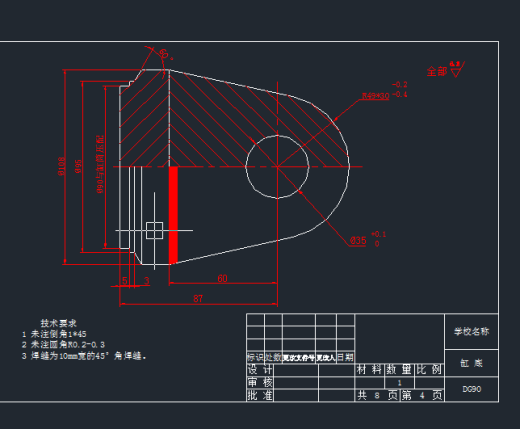

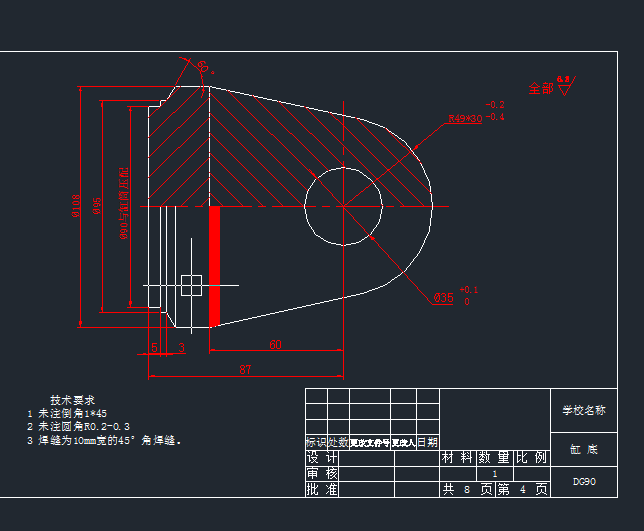

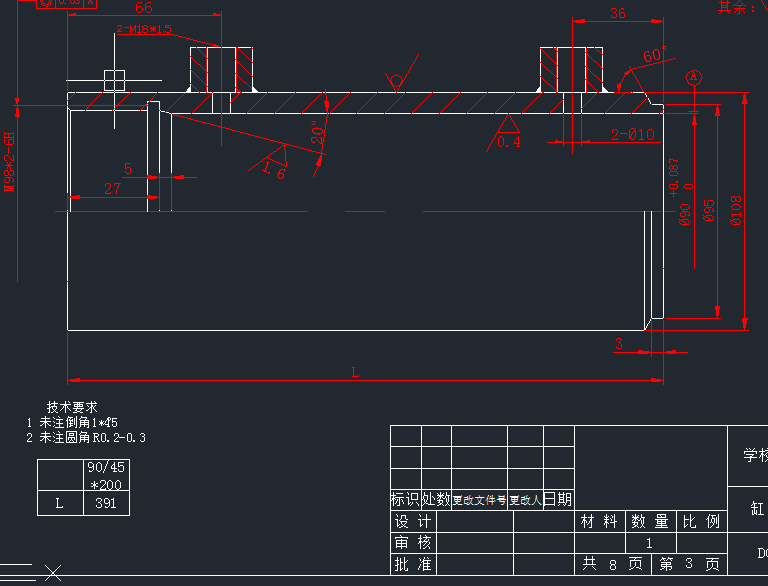

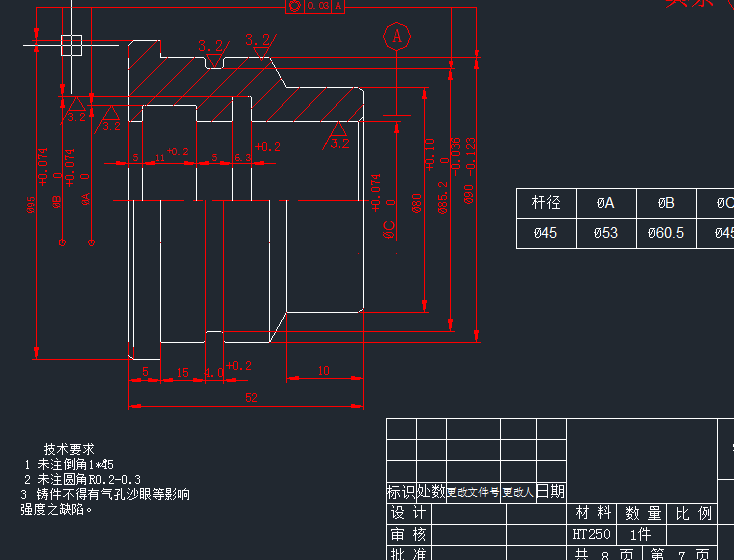

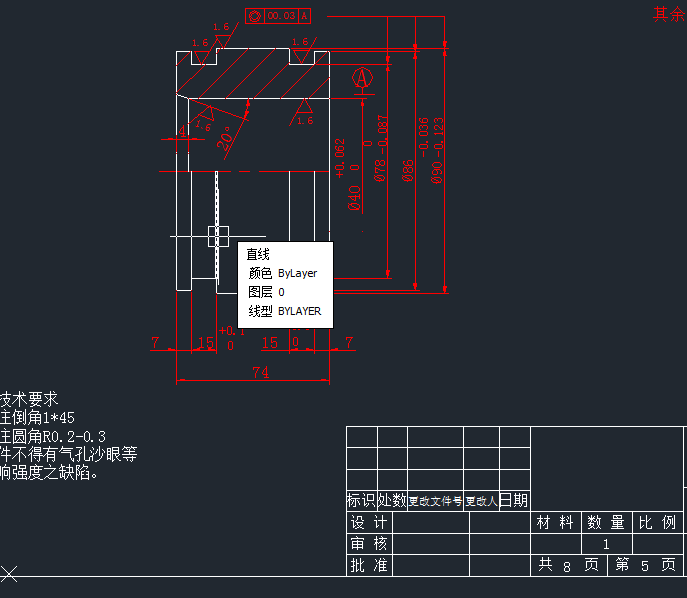

图档名称为：DG型液压缸的设计【优秀含CAD图纸】，属于设备部件，液压气动元件分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10268591

模型大小：918.32KB

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-07-11

图纸介绍：

下载模型

八荒归客

+ 关注

作品: 0

粉丝: 0

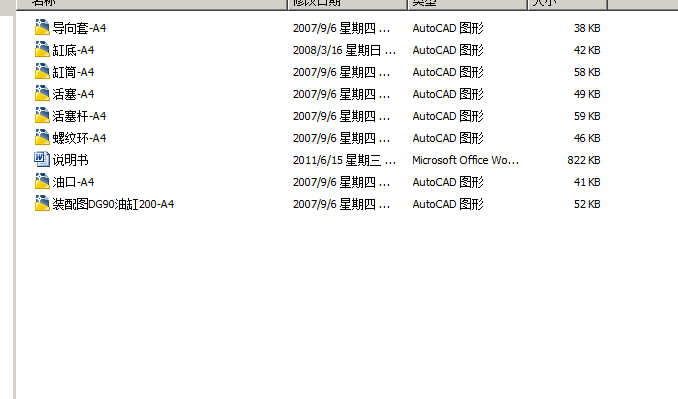

文件列表

1. QQ截图20160709135832.png

22.9 KB

2. QQ截图20160709135848.png

20.2 KB

3. QQ截图20160709135917.png

17.1 KB

4. QQ截图20160709140123.png

15.5 KB

5. QQ截图20160709140127.png

15 KB

6. 导向套-A4.dwg

37.5 KB

7. 油口-A4.dwg

40.2 KB

8. 活塞-A4.dwg

48.2 KB

9. 活塞杆-A4.dwg

58.4 KB

10. 缸底-A4.dwg

41.3 KB

11. 缸筒-A4.dwg

57.2 KB

12. 螺纹环-A4.dwg

45.4 KB

13. 装配图DG90油缸200-A4.dwg

51.1 KB

14. 说明书.DOC

821 KB
