建筑设施 / 办公厂房 / 年产60万吨乙二醇化工厂设计含CAD加说明书

年产60万吨乙二醇化工厂设计含CAD加说明书AutoCAD图档

图档名称为：年产60万吨乙二醇化工厂设计含CAD加说明书，属于建筑设施，办公厂房分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10321261

模型大小：4.91M

软件版本： AutoCAD 2013

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-25

图纸介绍：

下载模型

踏云游

+ 关注

作品: 0

粉丝: 0

文件列表

1. 亚硝酸甲酯反应精馏塔.png

41.4 KB

2. 亚硝酸甲酯反应精馏塔2004.dwg

102 KB

3. 厂区总平面布置图.dwg

184 KB

4. 厂区总平面布置图.png

31.2 KB

5. 年产60万吨乙二醇化工厂设计.doc

5.05 MB

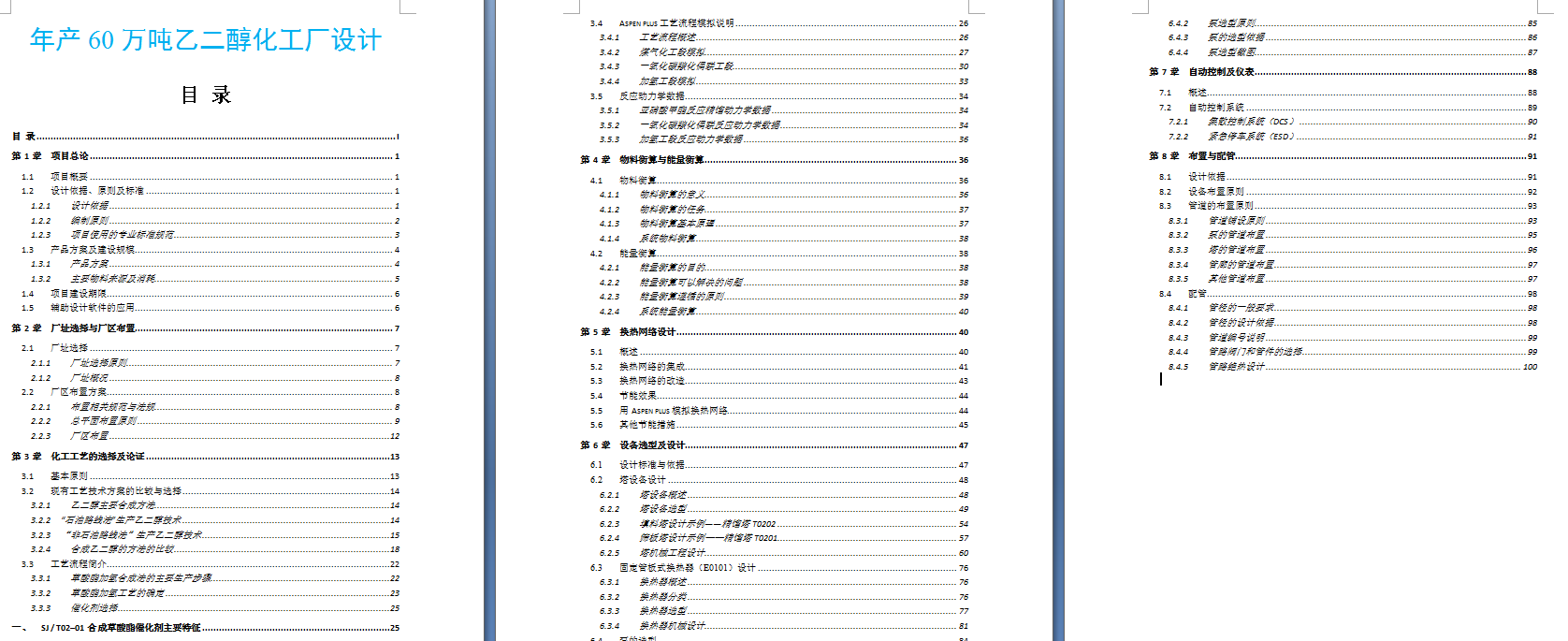

6. 目录.png

134 KB

7. 羰化偶联合成草酸二甲酯工段管道及仪表流程图.dwg

80 KB

8. 羰化偶联合成草酸二甲酯工段管道及仪表流程图.png

72 KB

9. 草酸二甲酯加氢合成乙二醇工段工艺流程图.dwg

104 KB

10. 草酸二甲酯加氢合成乙二醇工段工艺流程图.png

61.8 KB

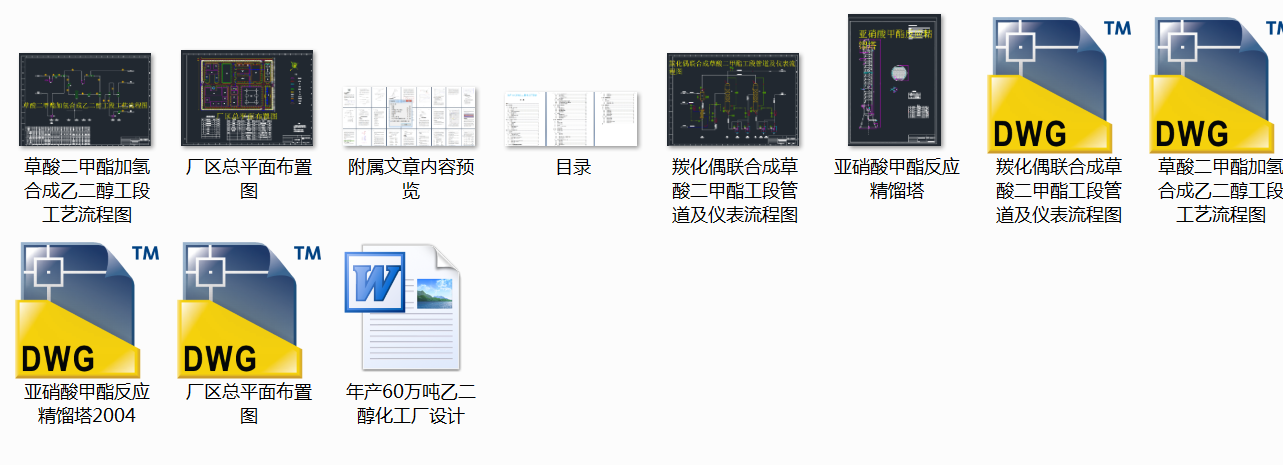

11. 资料清单.png

147 KB

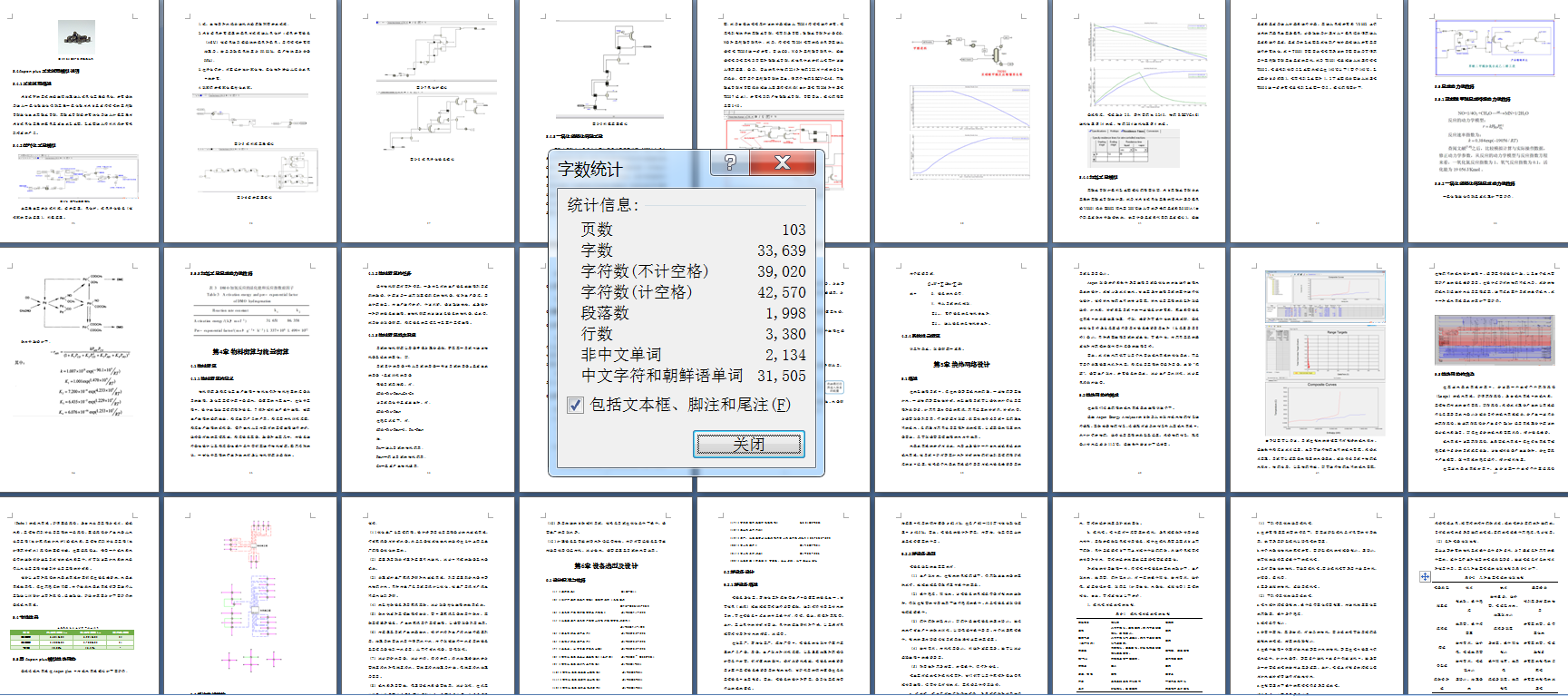

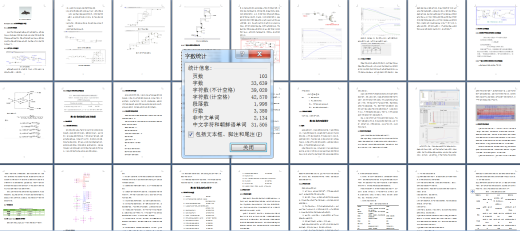

12. 附属文章内容预览.png

355 KB
