建筑设施 / 办公厂房 / 年产16万吨异戊二烯工厂项目设计1254161

年产16万吨异戊二烯工厂项目设计1254161AutoCAD,sketchup图档

图档名称为：年产16万吨异戊二烯工厂项目设计1254161，属于建筑设施，办公厂房分类，软件为AutoCAD,sketchup, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10355157

模型大小：40.79M

软件版本： AutoCAD 2004,sketchup

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-12-26

图纸介绍：

下载模型

倚松眠

+ 关注

作品: 0

粉丝: 0

文件列表

1. 1-PFD物料流程图.dwg

623 KB

2. 1-项目可行性报告.docx

261 KB

3. 2-P&ID工艺管道及仪表流程图.dwg

535 KB

4. 2-初步设计说明书.docx

5.72 MB

5. 3-厂区平面布置总图.dwg

189 KB

6. 3-设备设计及选型说明书.docx

3.78 MB

7. 4-创新性说明书.docx

1.76 MB

8. 4-设备平立面布置图.dwg

295 KB

9. 5-经济分析.docx

243 KB

10. 5-设备工艺条件图.dwg

172 KB

11. 6-能量集成及换热网络设计.docx

367 KB

12. 7-环境影响评价报告.docx

1.04 MB

13. 8-安全预评价报告.docx

572 KB

14. C5烯烃精制车间三维布置图—东北轴测.dwg

6.08 MB

15. C5烯烃精制车间三维布置图—前视.dwg

6.09 MB

16. C5烯烃精制车间三维布置图—西南轴测.dwg

6.08 MB

17. C5烯烃精制车间配管——东北等轴测.dwg

5.71 MB

18. C5烯烃精制车间配管——前视.dwg

5.73 MB

19. C5烯烃精制车间配管——西南等轴测.dwg

5.73 MB

20. IMG_20200729_205456.png

184 KB

21. 动力学来源总结.docx

1.81 MB

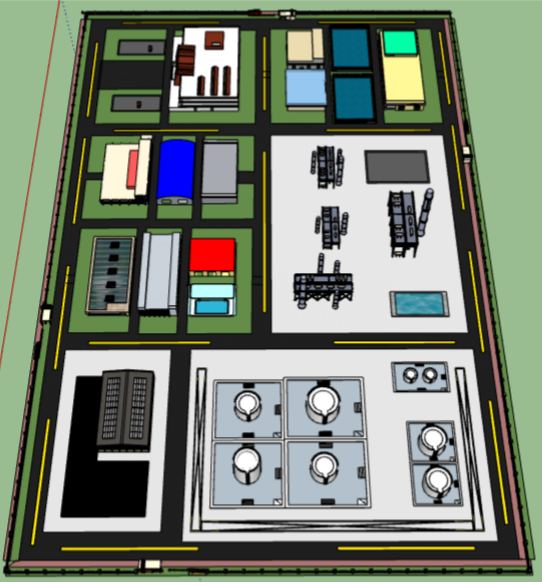

22. 厂区三维布置图.skp

16.4 MB

23. 反应器设计说明书及强度校核.docx

552 KB

24. 塔强度校核.docx

181 KB

25. 换热器的选型设计及强度校核.docx

2.08 MB

26. 附录1-物料平衡书.docx

138 KB

27. 附录2- 能量平衡书.docx

280 KB

28. 附录3-设备设计及选型一览表.docx

51.7 KB

29. 附录4-HAZOP分析报告书.docx

302 KB

30. 附录5-MSDS一览表.docx

125 KB

31. 附录6-公用工程供应协议及方案.docx

23.9 KB
