Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】SolidWorks,AutoCAD 3D模型

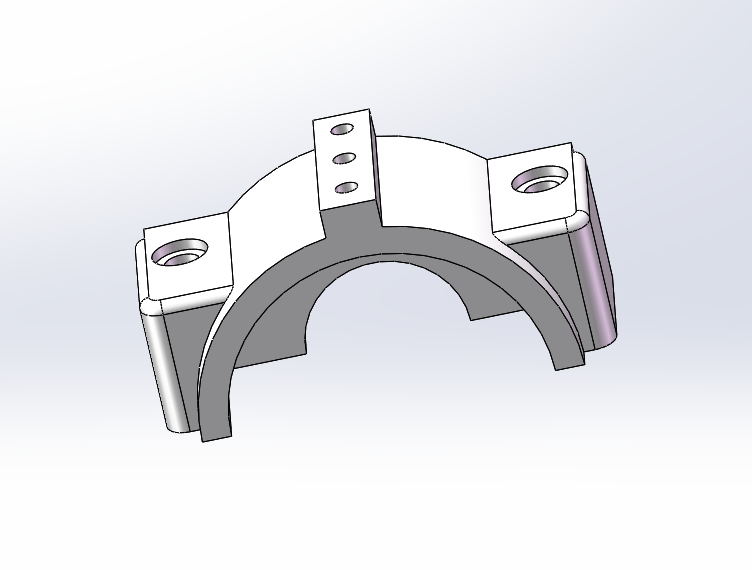

3D模型名称为：Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】，属于设备部件，传动部件分类，软件为SolidWorks,AutoCAD, 三维模型格式为sldprt,dwg，可在线预览，可编辑，可供设计参考

平面图

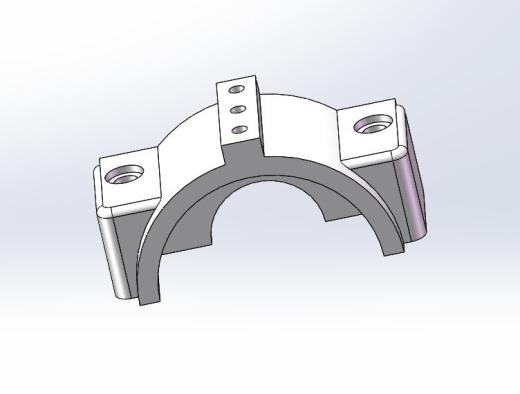

3D视图

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】主视图

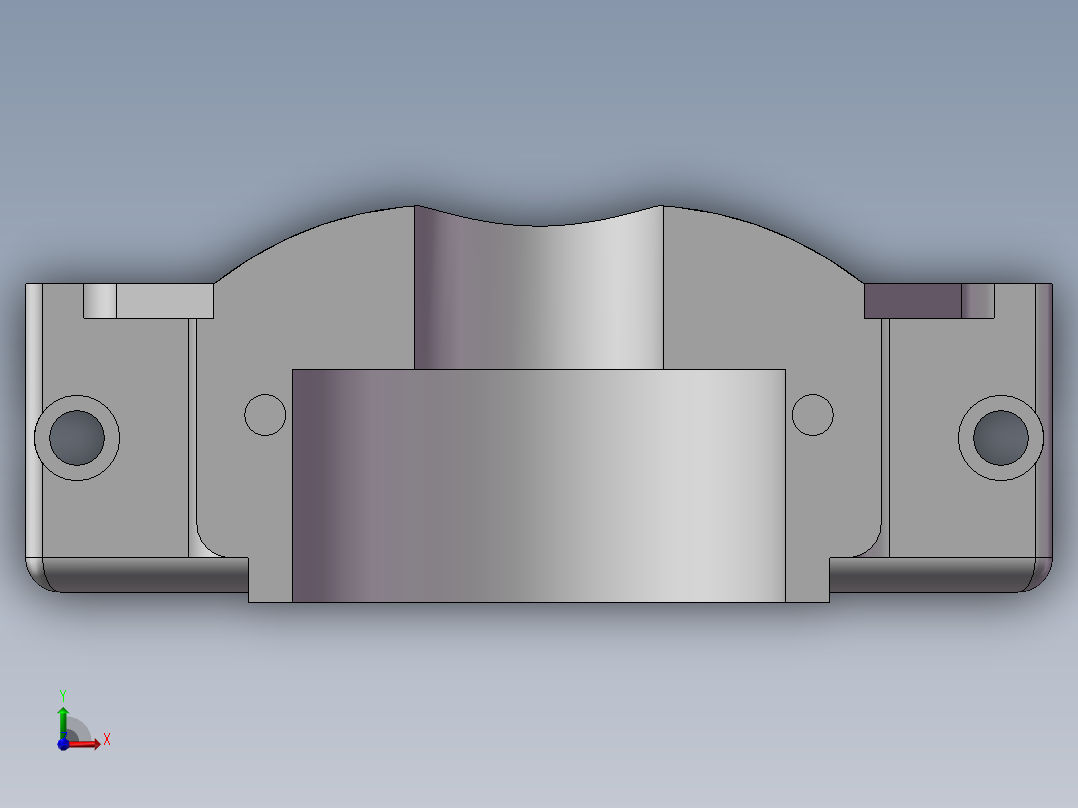

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】前视图

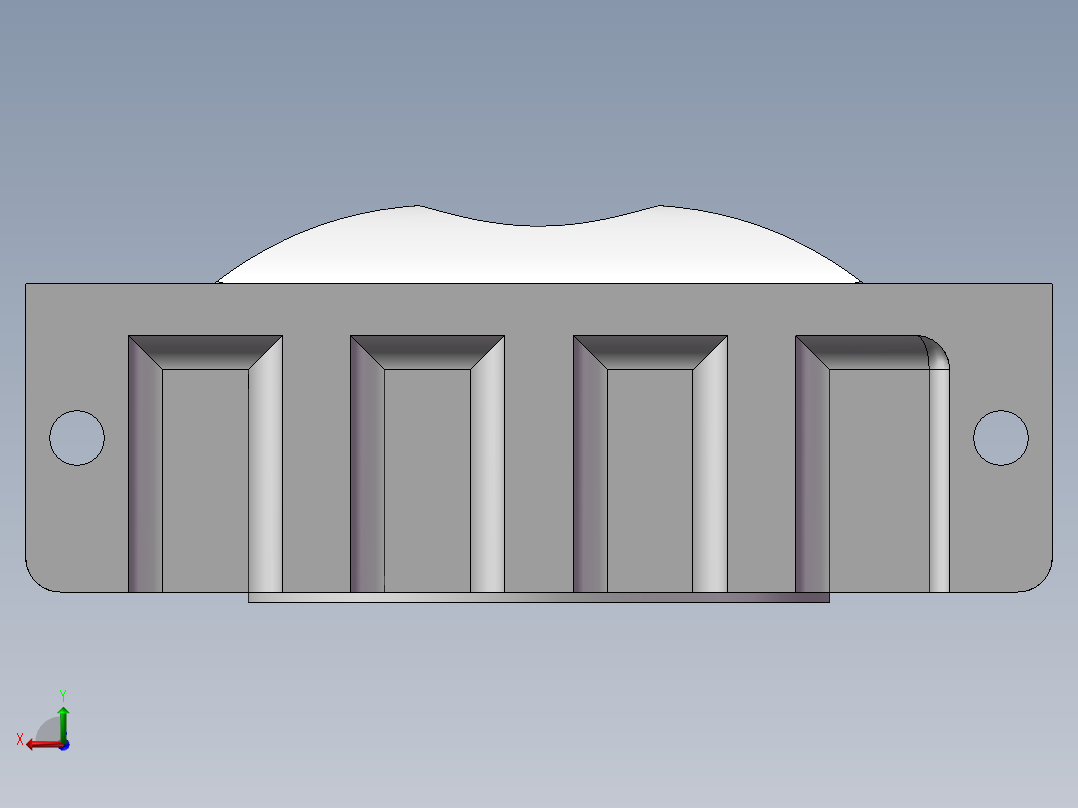

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】后视图

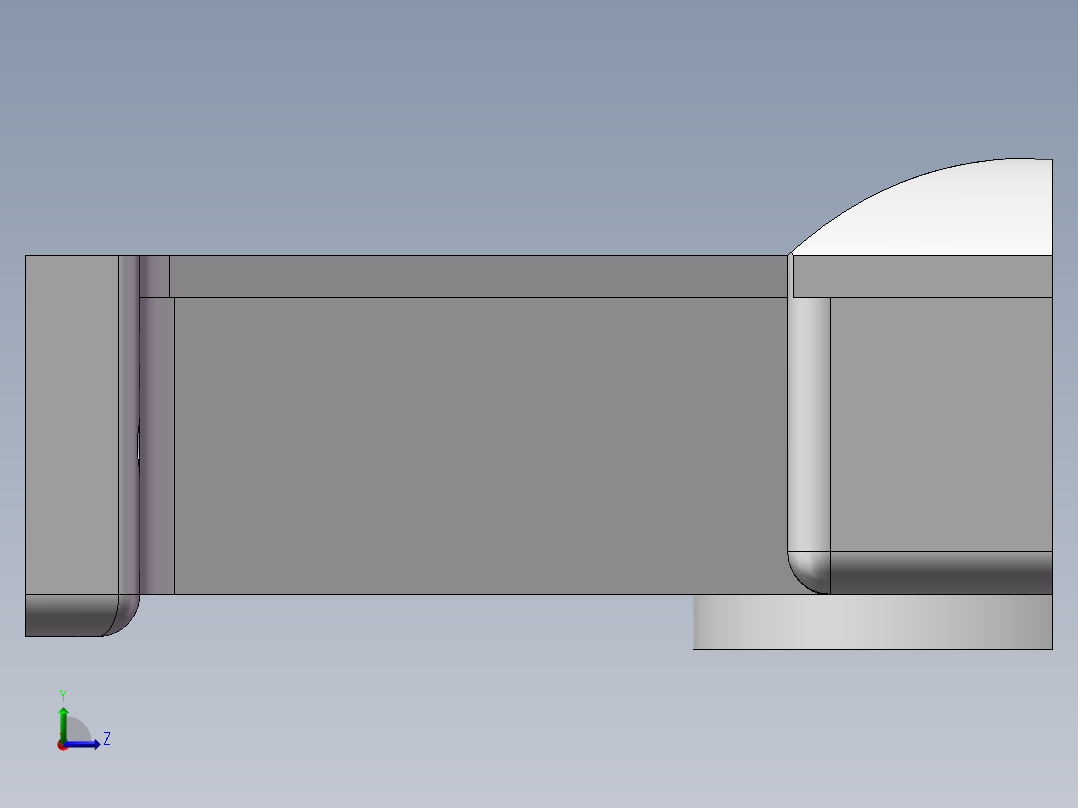

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】左视图

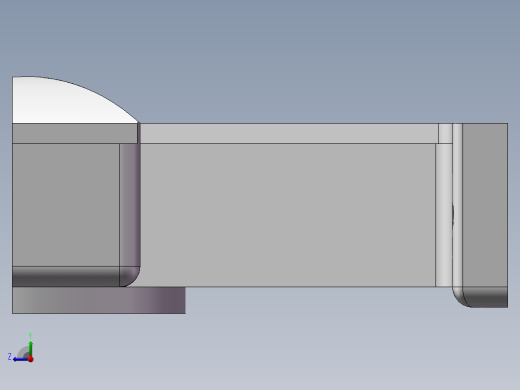

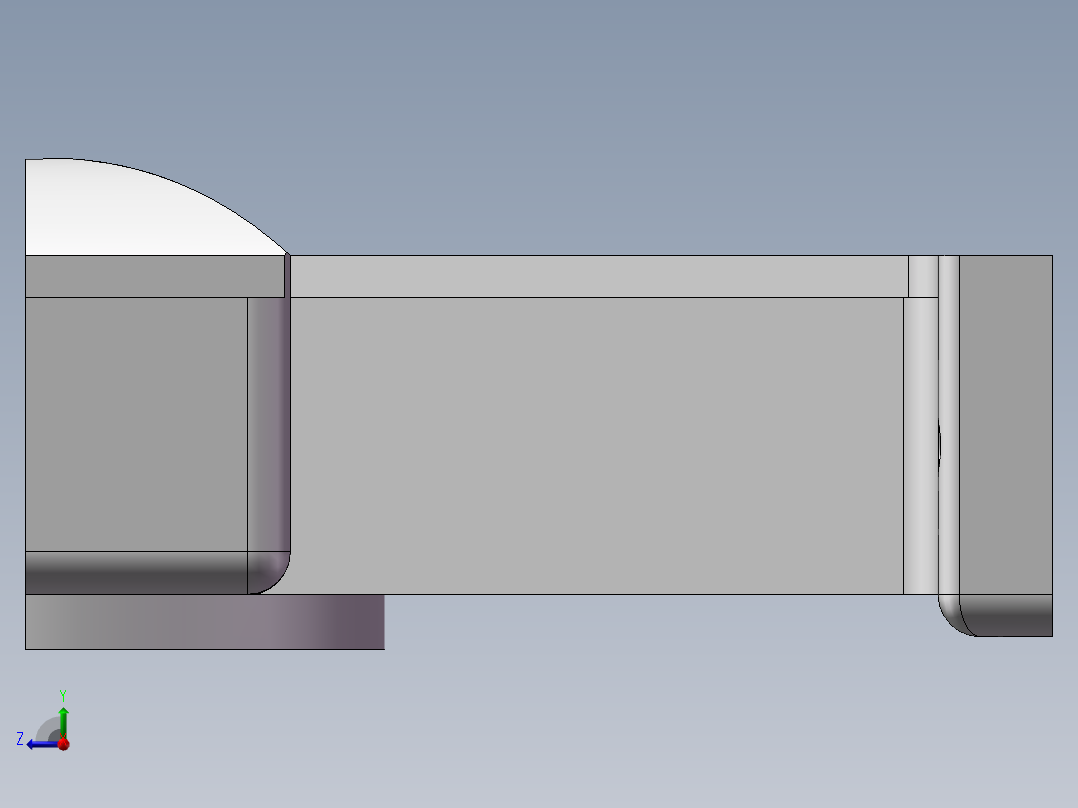

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】右视图

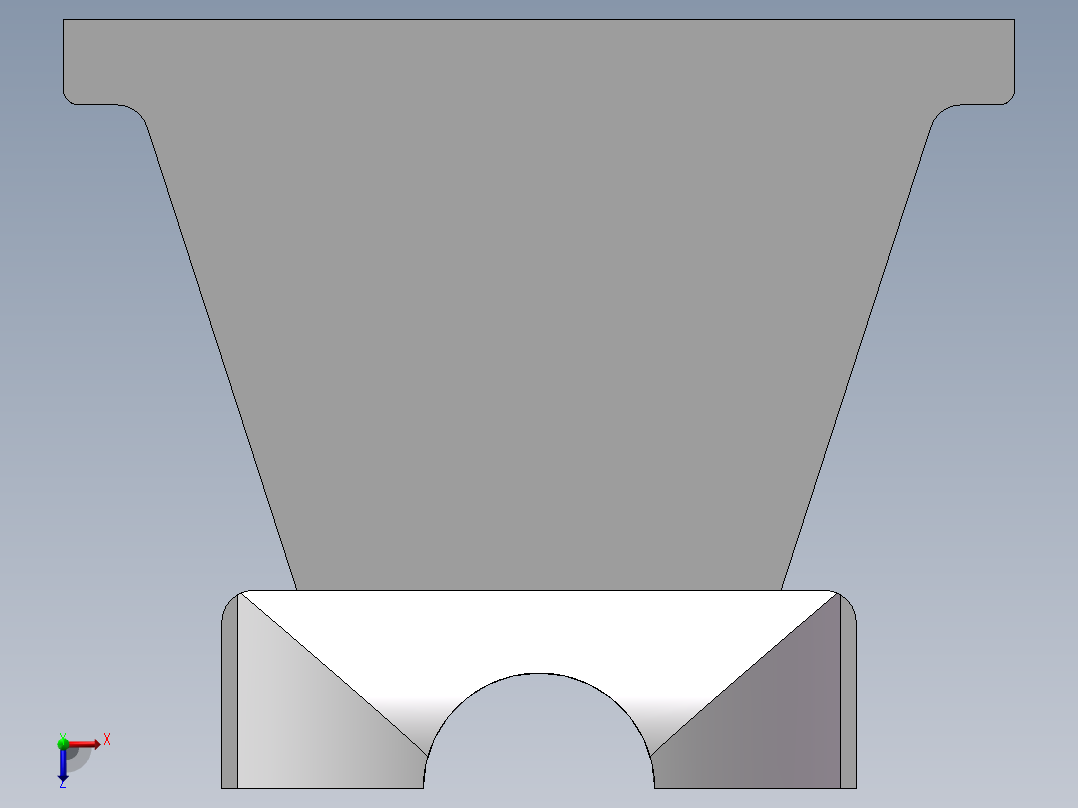

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】俯视图

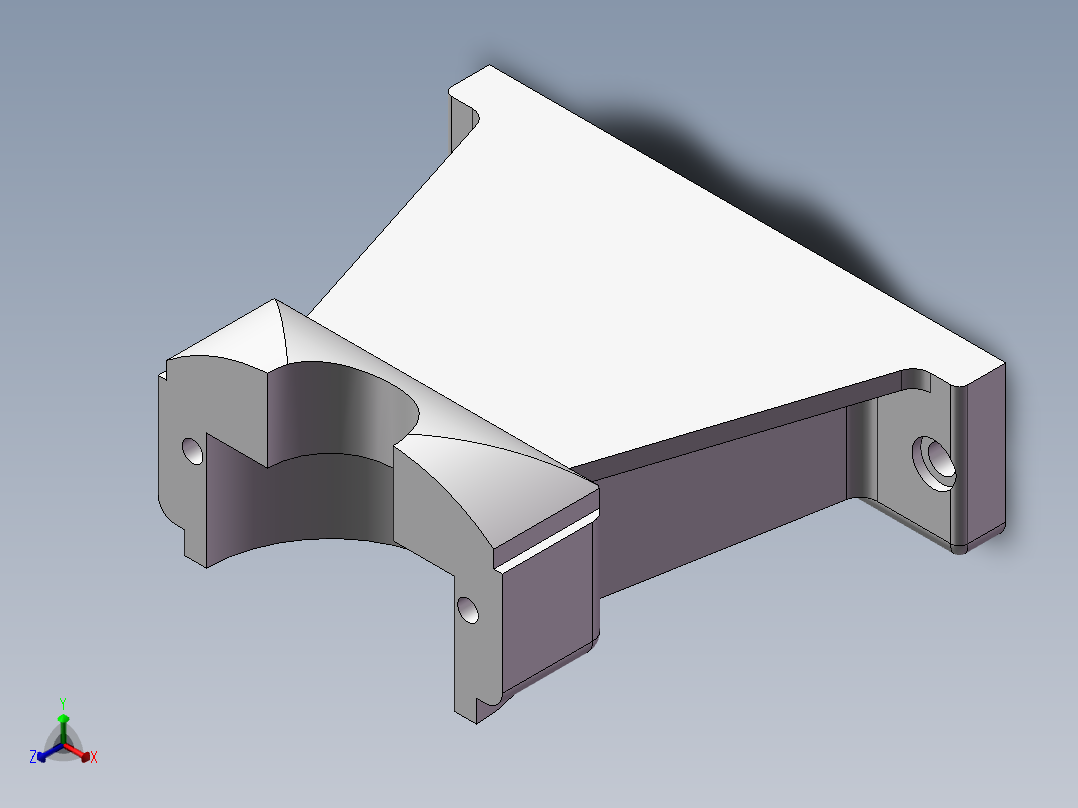

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】正等轴测图

Q118-右轴承座组件机械加工工艺及夹具设计【轴承盖铣面+轴承座镗孔】【三维零件】

加入收藏

模型参数

模型ID：10307003

模型大小：4.86M

软件版本： SolidWorks,AutoCAD 2012

模型格式：sldprt,dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-11

图纸介绍：

下载模型

一叶知秋

+ 关注

作品: 0

粉丝: 0

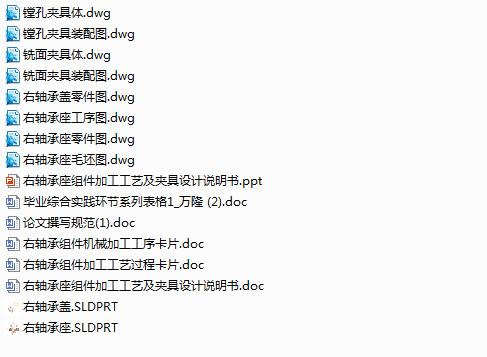

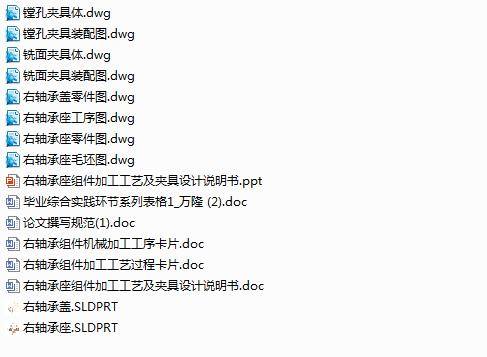

文件列表

1. QQ截图20170211150712.jpg

23.8 KB

2. 三维.jpg

24.8 KB

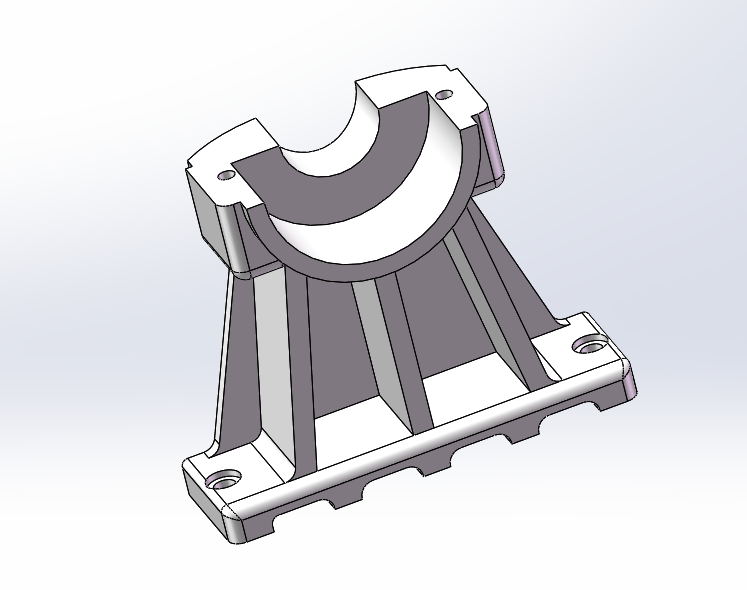

3. 三维1+_看图王.jpg

35.3 KB

4. 右轴承座.SLDPRT

1.36 MB

5. 右轴承座工序图.dwg

277 KB

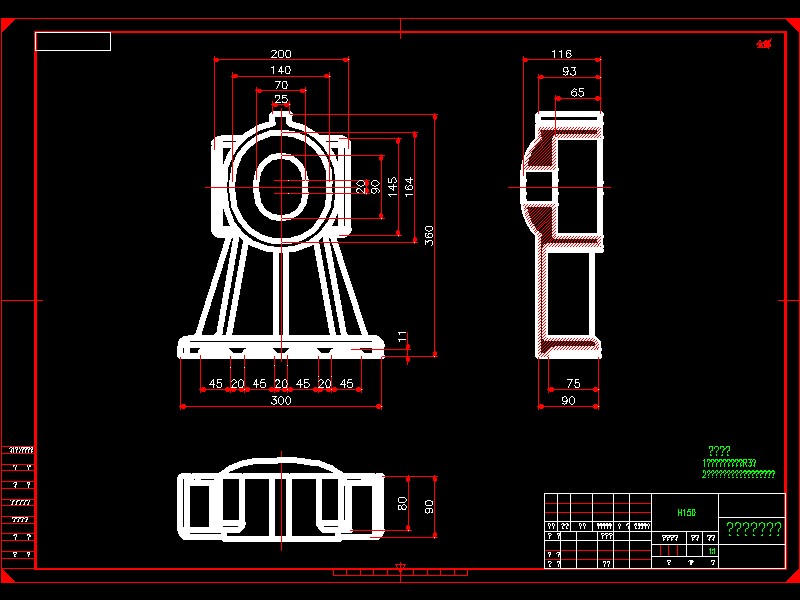

6. 右轴承座毛坯图.dwg

98.9 KB

7. 右轴承座毛坯图.jpg

93.4 KB

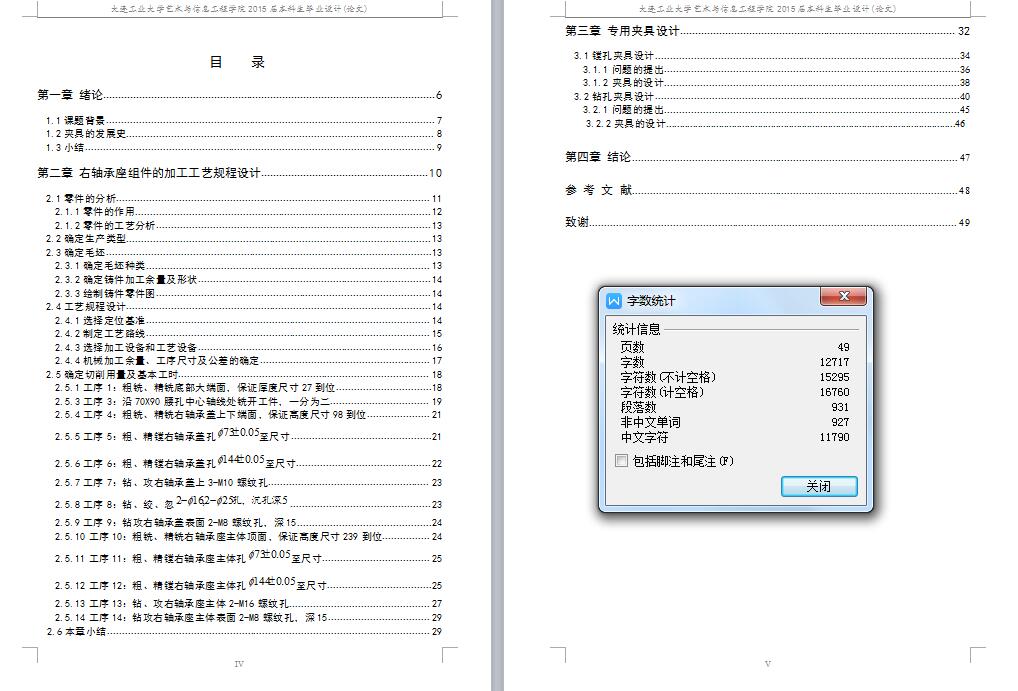

8. 右轴承座组件加工工艺及夹具设计说明书.doc

2.27 MB

9. 右轴承座组件加工工艺及夹具设计说明书.ppt

1.58 MB

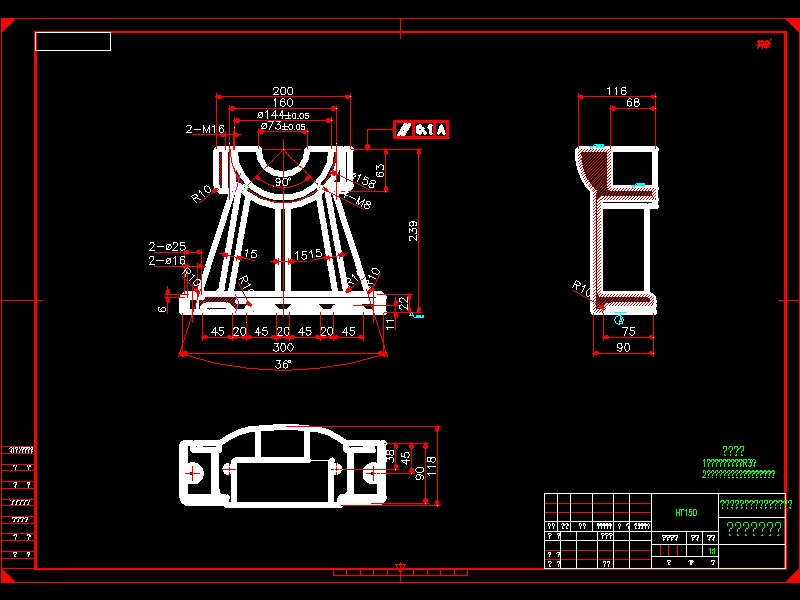

10. 右轴承座零件图.dwg

126 KB

11. 右轴承座零件图.jpg

94.8 KB

12. 右轴承盖.SLDPRT

734 KB

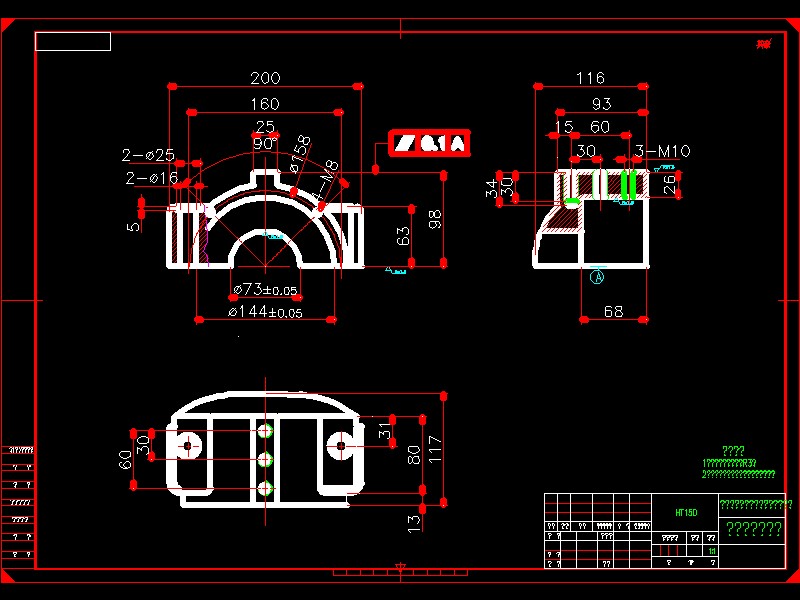

13. 右轴承盖零件图.dwg

104 KB

14. 右轴承盖零件图.jpg

99.3 KB

15. 右轴承组件加工工艺过程卡片.doc

56 KB

16. 右轴承组件机械加工工序卡片.doc

521 KB

17. 毕业综合实践环节系列表格1_万隆 (2).doc

148 KB

18. 论文撰写规范(1).doc

220 KB

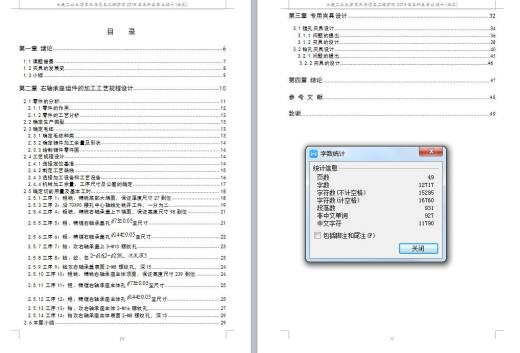

19. 说明书.jpg

105 KB

20. 铣面夹具体.dwg

168 KB

21. 铣面夹具体.jpg

87.4 KB

22. 铣面夹具装配图.dwg

141 KB

23. 铣面夹具装配图.jpg

110 KB

24. 镗孔夹具体.dwg

172 KB

25. 镗孔夹具体.jpg

84.3 KB

26. 镗孔夹具装配图.dwg

144 KB

27. 镗孔夹具装配图.jpg

94.7 KB
