Q549-差速器壳机械加工工艺及夹具设计【镗孔+钻孔两套】AutoCAD图档

图档名称为：Q549-差速器壳机械加工工艺及夹具设计【镗孔+钻孔两套】，属于设备部件，工器具分类，软件为AutoCAD, 图纸格式为dwg，可在线预览，可编辑，可供设计参考

平面图

加入收藏

模型参数

模型ID：10299905

模型大小：3.51M

软件版本： AutoCAD 2004

模型格式：dwg

是否可编辑：可修改，包括参数

上传时间：2025-11-04

图纸介绍：

下载模型

墨色倾城

+ 关注

作品: 0

粉丝: 0

文件列表

1. QQ截图20170218140650.jpg

153 KB

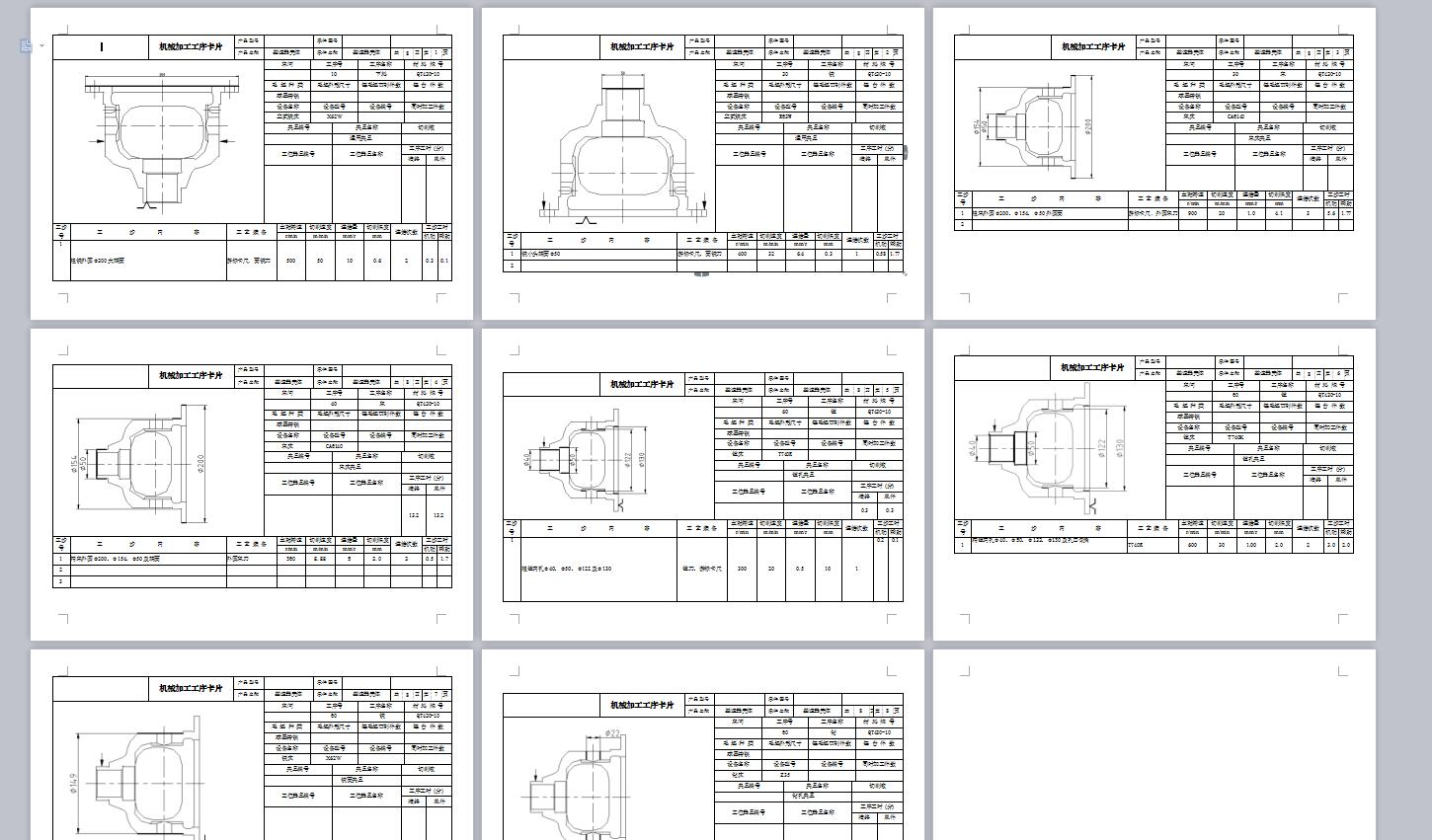

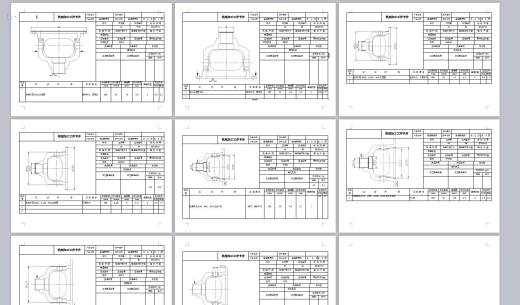

2. 工序卡.jpg

168 KB

3. 工序卡.jpg

168 KB

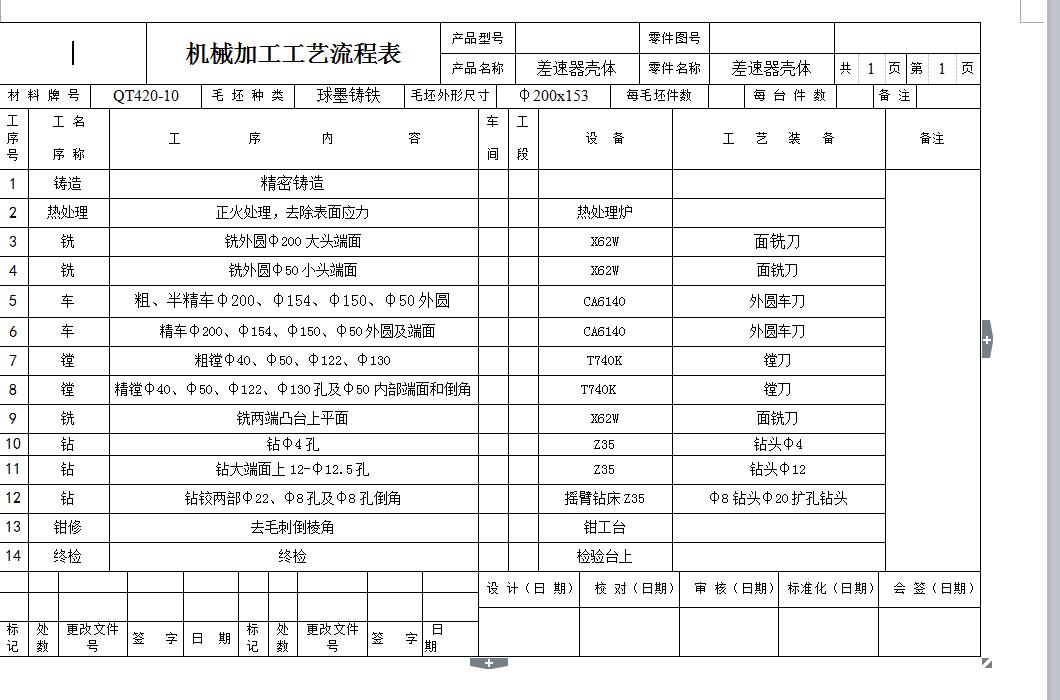

4. 工艺卡.jpg

107 KB

5. 工艺卡.jpg

107 KB

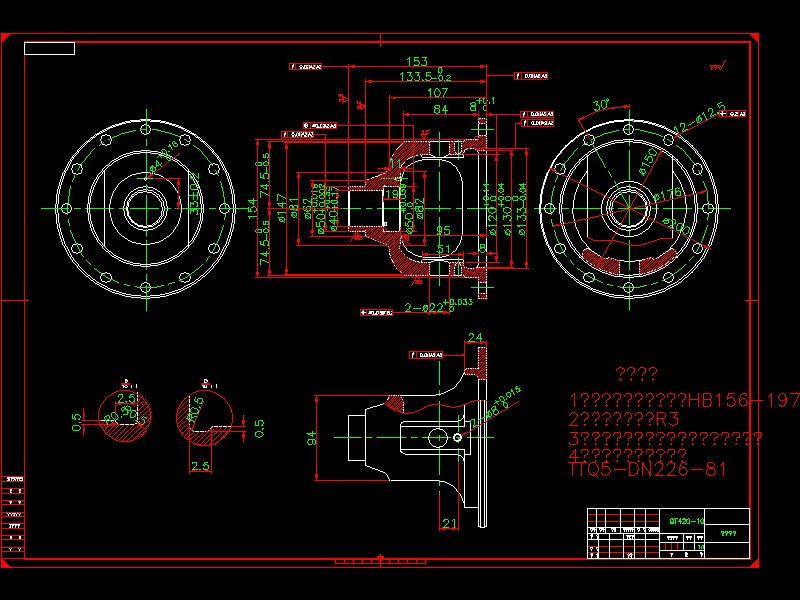

6. 差速器壳.dwg

85 KB

7. 差速器壳.dwg

85 KB

8. 差速器壳.jpg

130 KB

9. 差速器壳.jpg

130 KB

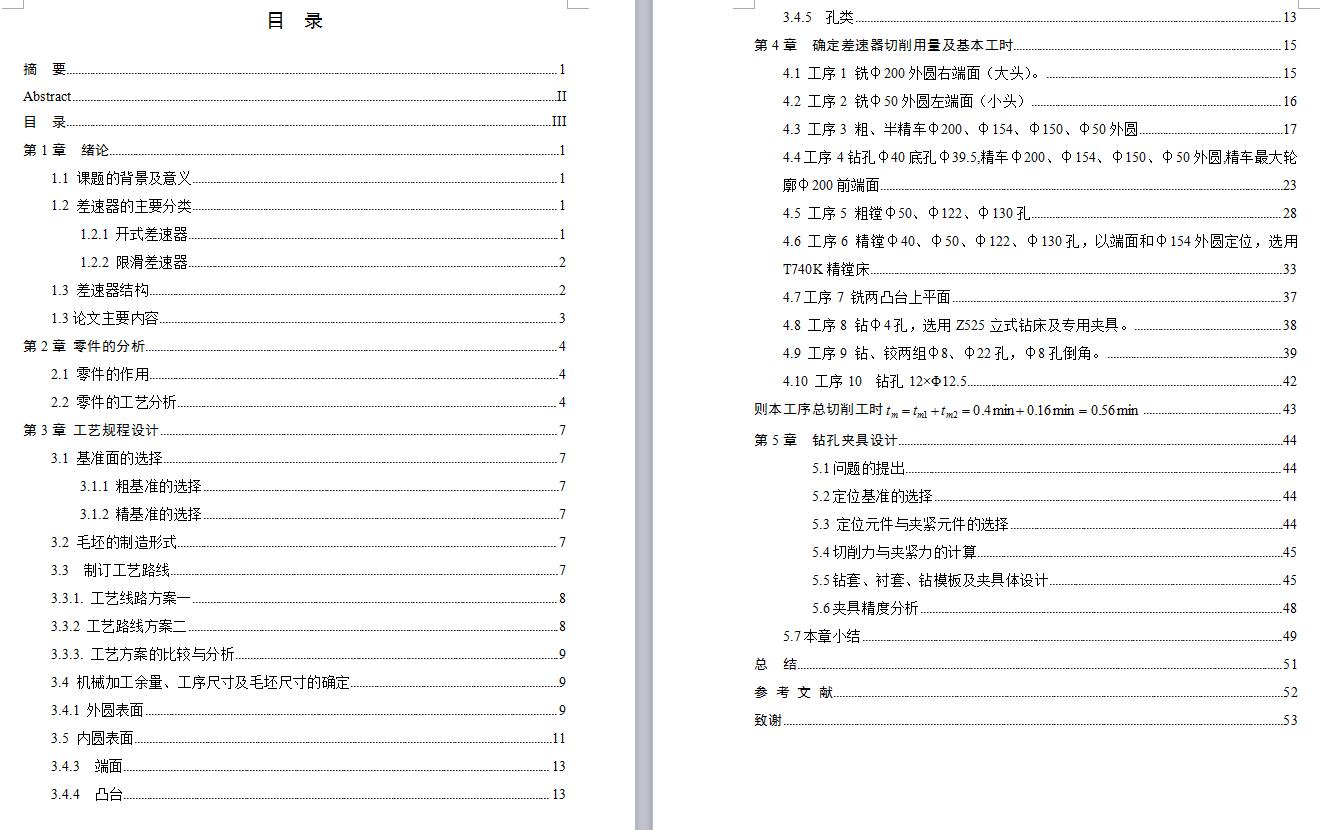

10. 差速器壳体加工工序卡.doc

226 KB

11. 差速器壳体加工工序卡.doc

226 KB

12. 差速器壳体加工工艺过程卡.doc

62 KB

13. 差速器壳体加工工艺过程卡.doc

62 KB

14. 差速器壳体工艺设计说明书.doc

1.59 MB

15. 差速器壳体工艺设计说明书.doc

1.59 MB

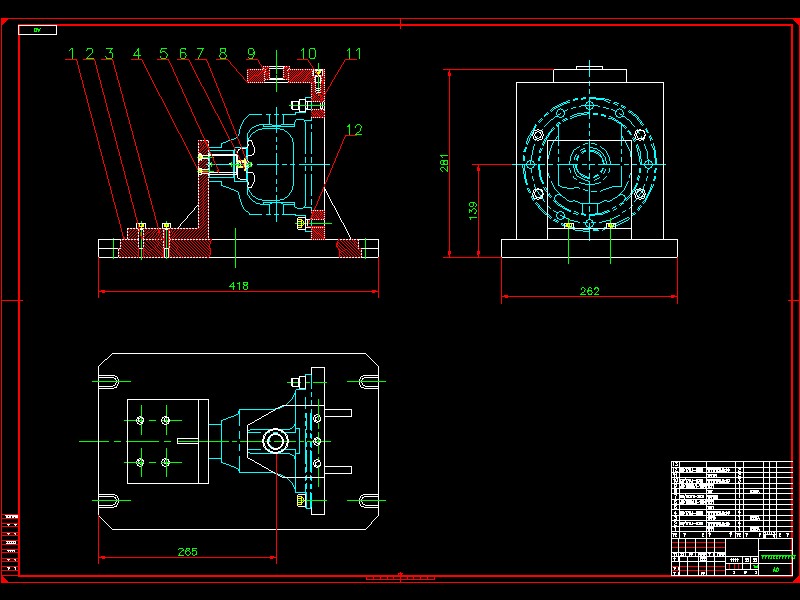

16. 差速器壳体钻孔夹具.dwg

84 KB

17. 差速器壳体钻孔夹具.dwg

84 KB

18. 差速器壳体钻孔夹具.jpg

99.2 KB

19. 差速器壳体钻孔夹具.jpg

99.2 KB

20. 差速器壳体钻孔夹具体.dwg

278 KB

21. 差速器壳体钻孔夹具体.dwg

278 KB

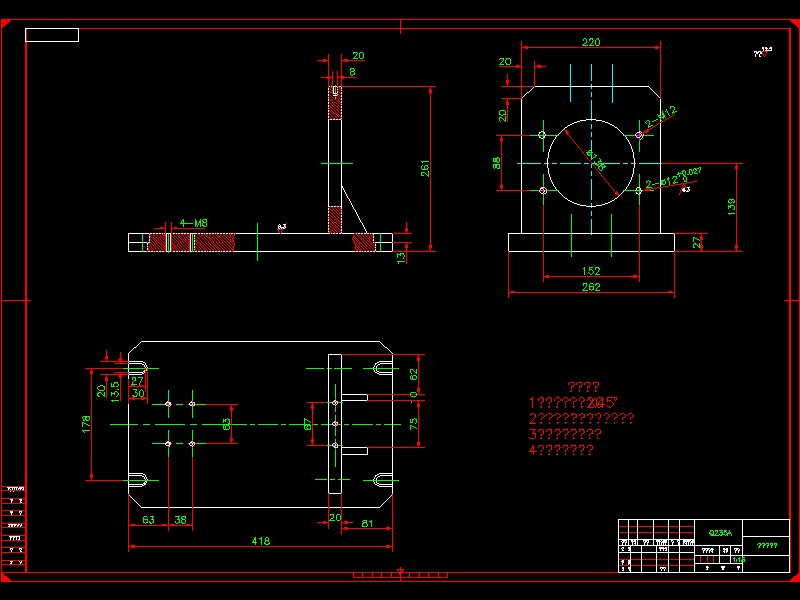

22. 差速器壳体钻孔夹具体.jpg

79 KB

23. 差速器壳体钻孔夹具体.jpg

79 KB

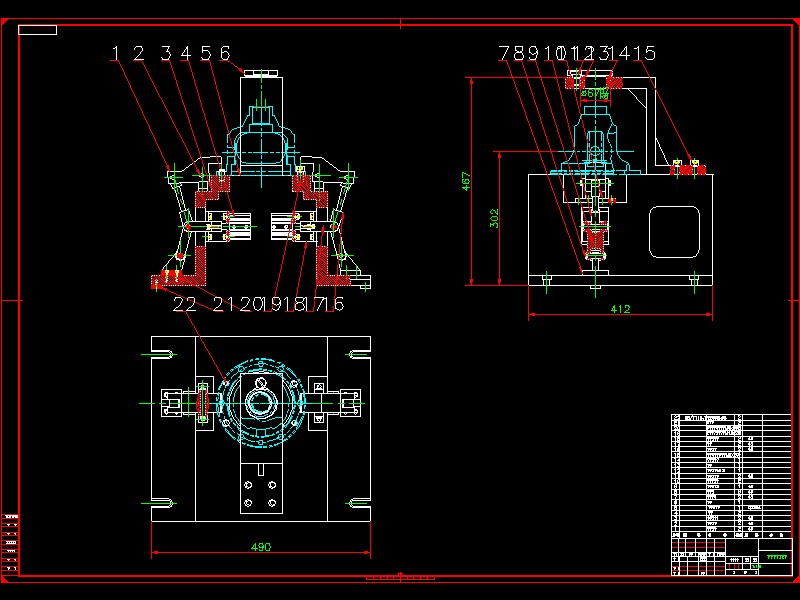

24. 差速器壳体镗孔夹具.dwg

135 KB

25. 差速器壳体镗孔夹具.jpg

105 KB

26. 差速器壳体镗孔夹具体.dwg

286 KB

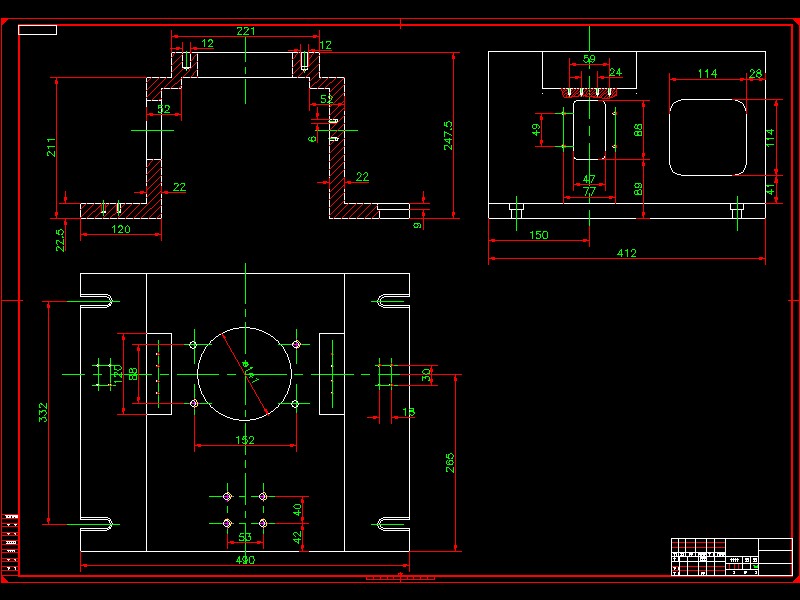

27. 差速器壳体镗孔夹具体.jpg

88.7 KB

28. 差速器壳工序图.dwg

118 KB

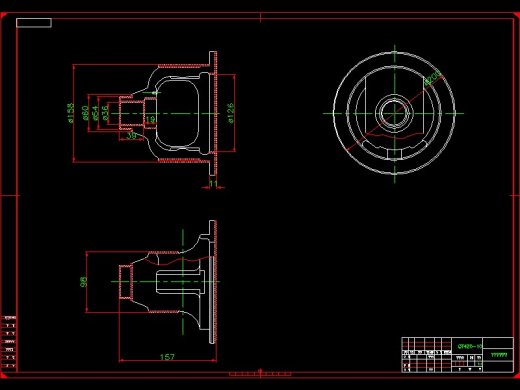

29. 差速器壳毛坯图.dwg

53 KB

30. 差速器壳毛坯图.dwg

53 KB

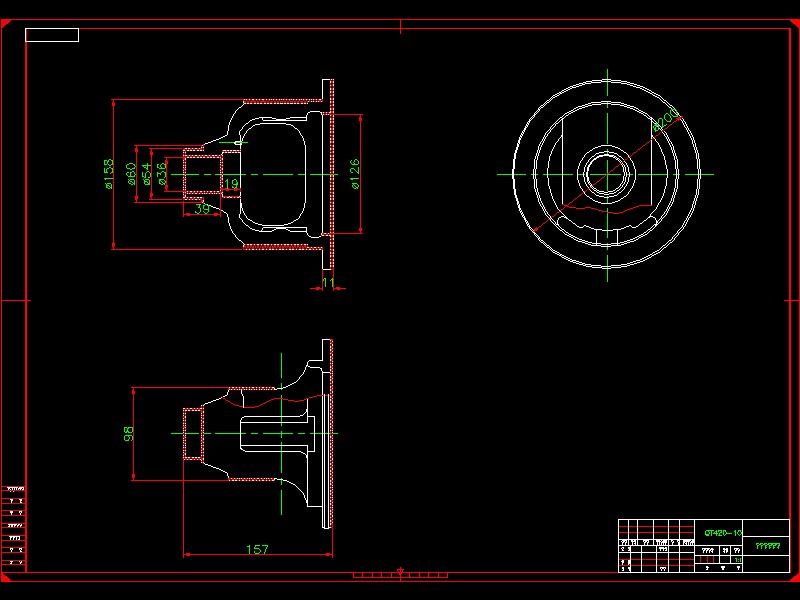

31. 差速器壳毛坯图.jpg

73.2 KB

32. 差速器壳毛坯图.jpg

73.2 KB
